Что нужно знать при выборе насоса

Параметры скважины

Решая, какой насос лучше для скважины, нужно ориентироваться на характеристики точки забора вода. Речь идет о ее статическом и динамическом уровне, дебите, расстоянии до дна, диаметре трубы. Если скважину бурила бригада специалистов, то они предоставляют владельцу участка специальный документ с соответствующей технической информацией. Это касается и указанных выше параметров. Если с момента бурения скважины прошло много времени, все указанные в техническом паспорте параметры требуют дополнительного уточнения.

Бывает так, что хозяева дома сооружают точку забора воды собственными силами, или приглашают для этого «шабашников». В таком случае при выборе лучшего насоса для скважины опираться на документацию нет возможности. Выход здесь один – провести соответствующие замеры самостоятельно, используя несложные инструменты. Статический уровень – это дистанция между поверхностью воды в скважине и поверхностью земли. Определить расстояние можно посредством простой веревки с грузом на конце (желательно, чтобы он имел цилиндрическую или конусообразную форму). Также есть вариант с пластиковой трубкой, рулеткой или линейкой.

Порядок проведения замера:

1. Рекомендуется примерно за час до ее начала воздержаться от использования скважины. Это даст возможность получить максимальный уровень воды.
2. Опустить веревку с грузом внутрь ствола скважины до характерного звука, указывающего на контакт груза с водой. Как правило, этот звук хорошо слышен.
3. Поставив отметку на веревке, вытащить ее на поверхность и замерить расстояние между ее концом и меткой. Это и будет показателем статического уровня.

Следующий параметр, который необходимо знать для выбора погружного насоса для скважины – динамический уровень. Речь идет о дистанции между поверхностью земли и водой в скважине в момент минимального заполнения. Для проведения этого замера требуется более основательная подготовка. Откачивание воды выполняют мощной помпой (ее можно взять в аренду или одолжить). В процессе опорожнения шахты помпу необходимо опускать ниже и ниже до того момента, пока вода перестанет убывать. Этот уровень считают минимальным. Для определения расстояния между водой и поверхностью земли проделывают ту же процедуру, что и для определения статического уровня.

Сравнив оба показателя, есть возможность сделать предварительное заключение об уровне производительности скважины. Это очень поможет при решении задачи, как выбрать насос для скважины. Небольшая разница между двумя уровнями указывает на высокую скорость восстановления водного столба. Чтобы обслуживать такую скважину, потребуется насос большой мощности. В некоторых случаях исследования артезианской скважины указывают на равенство динамического и статического уровня. Это является показателем высокой производительности гидротехнического сооружения. Подбирать насос для скважины, как правило, рекомендуют самый мощный. Чаще всего также делают колодец для скважины, что очень удобно и практично.

Большой показатель производительности точки забора воды указывает на то, что скорость откачивания примерно совпадает со скоростью восполнения объема жидкости за счет внутренних ресурсов. Разница уровней в таких случаях обычно не больше 1 м. Информация о динамическом уровне поможет в процессе определения, какой выбрать насос в скважину. Помпу необходимо устанавливать с таким расчетом, чтобы степень ее погружения была на 2 м больше, чем показатель динамического уровня. Это даст возможность прибору постоянно находиться в воде.

Общие характеристики насосов

Хотя насосы для дома имеют массу конструкционных отличий, разную функциональность и отличаются по месту установки, все они имеют ряд общих характеристик. Это – мощность, производительность и напор. Мощность насоса важна для оценки его эффективности и расчёте затрат на электричество. Мощность может варьироваться в широких пределах и при одинаковых показателях производительности и напора отличаться чуть ли не в два раза.

Под производительностью насоса мы принимаем тот объём воды, который может переместить устройство за единицу времени. Этот показатель нужно учитывать, когда насос применяется для подачи воды под конкретные нужды. К примеру, сливная система туалета требует производительности на уровне 6 л/мин., а поливочная система – до 18 л/мин.

Знание характеристики напора позволяет оценить, насколько далеко и высоко может переместить одиночный насос требуемый объём жидкости без потери производительности. Обычно для нужд сада и частного дома хватает давления в диапазоне от 1,5 до 3 бар. При этом применение автоматических схем регулирования водоснабжения или использование специальной техники (например, ванн с джакузи) требует давления от 3 бар и выше.

Насосы для грязной воды

Насосы для грязной воды решают больше задач, чем их собратья по цеху, предназначенные для чистой воды. Они перекачивают сточные воды, откачивают воду из подвала или котлована, подают влагу для полива и даже заставляют работать фонтаны. Конструкция насосов для грязной воды позволяет им без особого ущерба для своей конструкции справляться с водой, в которой содержится большое количество различных примесей: песка, травы, глины, ила, фекалий и другого мелкого мусора. В данной статье мы рассмотрим три основных типа насосов для грязной воды:

• дренажные,
• фекальные,
• фонтанные.

Дренажные насосы

Эти насосы незаменимы, когда нужно избавиться от большого количества грязной воды, которая скопилась в одном месте. Такая вода представляет собой не только загрязненную, но и химически агрессивную жидкость. Как и насосы для чистой воды, дренажные насосы бывают погружными, полупогружными и поверхностными. А по типу – центробежными или винтовыми. И также чаще всего их оснащают поплавковыми выключателями.

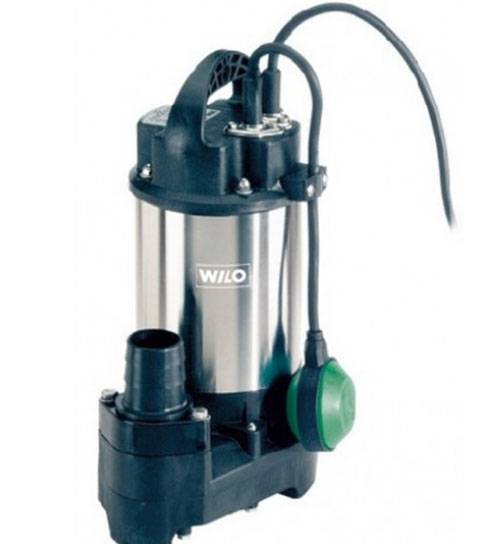

Погружной дренажный насос Wilo Drain TS40

Помимо поплавкового выключателя дренажный насос всегда имеет специальный входной фильтр, предотвращающий попадание крупного мусора внутрь устройства. В паспорте насоса указывается предельная величина твердых частиц, с которыми он может справиться. Лучше, чтобы в рабочей жидкости не встречались частицы крупнее.

Но при выборе дренажного насоса следует обратить внимание не только на «калибр» частиц загрязнения, но и на расположение всасывающего клапана. В зависимости от этого расположения различают:

• насосы с всасывающим клапаном в дне корпуса,
• насосы с всасывающим клапаном сверху.

Насосы с верхним клапаном отличаются большим сроком службы, т.к. снижается риск попадания внутрь устройства крупного мусора. Зато производительность «донного» варианта заметно выше. Чтобы уберечь насосы с всасывающим клапаном в дне корпуса от забивания мусором их устанавливают на специальные подставки.

Фекальные насосы

Фекальные или канализационные насосы, главным образом, нужны для обеспечения работы автономной канализации дома. Конструктивно они очень похожи на дренажные и отличаются от них наличием специальных ножей, которые измельчают органические остатки и даже пластик перед попаданием в рабочую камеру насоса. Также они изготавливаются из материалов, с повышенной устойчивостью к температуре и агрессивной среде.

Существуют модели фекальных насосов с охлаждением самой перекачиваемой жидкостью и имеющие специальный охлаждающий контур. Разумеется, последние более надежны, но и имеют более высокую цену.

Погружной дренажный/фекальный насос Джилекс Дренажник 255/11 ФН

В отличие от насосов для чистой воды, среди фекальных некоторой популярностью пользуются полупогружные насосы. У них в жидкость погружена только сама насосная камера, а верхняя часть, где расположен двигатель, находится на специальном поплавке, который может долгое время выдерживать воздействие агрессивной среды. Такие насосы отличается невысокой ценой, их удобно монтировать, но работают они только с жидкостями, где размер частиц загрязнения не превышает 1,5 см, т.к. ножами они не оборудованы.

Фонтанные насосы

Фонтанные насосы позволяет обустроить на участке настоящий фонтан. Как правило, вместе с фонтанным насосом продается комплект телескопических насадок, с помощью которых можно создавать фонтанную струю разной высоты и геометрической формы. Существуют поверхностные и погружные фонтанные насосы.

Насос фонтанный DAB NINPHAEA 1

Кстати, фонтан на участке не только радует глаз, но и способствует насыщению воды кислородом, что предотвращает ее цветение, заиливание и упрощает уход за водоемом.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

• теплоноситель никак не соприкасается с воздухом в помещении;
• внутри герметичной системы трубопроводов давление выше атмосферного;
• расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
2. Трубы подачи и обратки располагают под наклоном.
3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
4. Давление внутри открытой системы отопления равно атмосферному.
5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

• на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
• подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Расчет напора самовсасыващего (поверхностного) насоса

Рассчитывается напор поверхностного насоса из следующего правила:

Максимальный (паспортный) напор поверхностного насоса должен быть больше сумм расстояний от уровня забора воды до емкости воды установленной в доме (гидроаккамулятора или бака), с учетом потер напора на трение.

Формула расчета напора самовсасыващего насоса

Н (требуемый напор)=A+B+D

Где,

• Н– требуемый напор насоса;
• А– Величина постоянная. Это нормативный (достаточный) напор воды на выходе из сантехнических приборов. Обычно берут 20 метров.
• B– Потеря напора в трубах водопровода на трение (запас на уверенную работу). Рассчитываются по таблицам. В этом значении не нужно учитывать вертикальную трубу.
• D– Высота от точки забора воды до насоса.

Elesant.ru

Статьи раздела: Водоснабжение дома

• Автоматическая насосная станция
• Бурение на воду своими руками для водоснабжения дома, коттеджа, дачи
• Виды и выбор поверхностного насоса частного дома
• Водопроводный ввод в частный дом: устройство ввода воды в частный дом
• Водоснабжение частного дома из скважины своими руками
• Выбираем полиэтиленовые трубы для наружного водопровода дома
• Выбираем схему водоснабжения дома: водоснабжение дома своими руками
• Выбор трубы для водоснабжения частного дома
• Выбрать скважинный насос просто
• Еще раз о системе водоснабжения в доме

Дополнительные параметры

В некоторых случаях дополнительные параметры могут повлиять на то, какой вы купите погружной насос для колодца

Какой лучше выбрать? Обратите внимание на эти дополнительные параметры и функции:. Поплавковый выключатель

Эта конструктивная деталь предназначена для отключения устройства при снижении уровня воды до критического показателя. По сути он отключит агрегат, если будет угроза, что зеркало воды станет ниже самого насоса. Это полезная опция, так как в большинстве случаев сложно сказать, быстро ли будет прибывать вода в колодец при ее выкачке. Обратите внимание, что некоторые производители в характеристиках указывают параметр «защита от сухого хода» — это то же самое, что «поплавковый выключатель», так как именно эта деталь и обеспечивает такую защиту. Мы считаем, что для бытового применения поплавковыми выключателями должны быть оснащены все насосы для колодцев погружные. Какой лучше всего взять? Aquario ASP2-25-100WA является достойной моделью с поплавковым выключателем. При этом можно выбрать из трех разных вариантов в зависимости от напора и производительности

Поплавковый выключатель. Эта конструктивная деталь предназначена для отключения устройства при снижении уровня воды до критического показателя. По сути он отключит агрегат, если будет угроза, что зеркало воды станет ниже самого насоса. Это полезная опция, так как в большинстве случаев сложно сказать, быстро ли будет прибывать вода в колодец при ее выкачке

Обратите внимание, что некоторые производители в характеристиках указывают параметр «защита от сухого хода» — это то же самое, что «поплавковый выключатель», так как именно эта деталь и обеспечивает такую защиту. Мы считаем, что для бытового применения поплавковыми выключателями должны быть оснащены все насосы для колодцев погружные

Какой лучше всего взять? Aquario ASP2-25-100WA является достойной моделью с поплавковым выключателем. При этом можно выбрать из трех разных вариантов в зависимости от напора и производительности.

Защита от перегрева. В принципе у всех погружных агрегатов отлично организована система охлаждения, так как конструкция полностью погружена в жидкость. Однако иногда возможна экстремальная работа агрегата, например, при интенсивном поливе в период засухи, что может привести к перегреву. В этом случае лучше брать модель с термореле, которое отключит аппарат, если он перегреется. К сожалению далеко не все устройства имеют защиту от перегрева, но мы все же нашли — это Grundfos SBA 3-45 A. Конечно цена на него значительно выше, чем у отечественных моделей, но за надежность и долговечность нужно платить.

Принцип работы насосов

Принцип работы насоса

Перед выбором необходимо вообще разобраться всем, как устроен этот прибор. Вам потребуется именно перекачивающее устройство, которое работает под воздействием электродвигателя. При его запуске сразу появляется вакуум внутри камеры. Именно туда и начинает проникать жидкость из-за пониженного давления. Постепенно идет двигательный процесс в сторону выходящего патрубка. Далее струя следует в водопроводную трубу или в закрепленный шланг. У водяного насоса давление определяют через силу выталкивания воды. Оно должно быть сильнее, чем сопротивление гидравлики.

Параметры подбора

Насосы для скважин легко отличить даже по внешнему виду. Они представляют собой вытянутый в длину цилиндр из нержавейки или пластика. Естественно, модели из нержавеющей стали дороже — сталь должна быть высокого качества (обычно это пищевая AISI304). Насосы в пластиковом корпусе намного дешевле. Хоть их делают из особого ударопрочного пластика, с ними обращаться надо аккуратно — ударные нагрузки он все-таки не очень хорошо переносит. Все остальные параметры придется подбирать.

Краткие технические характеристики насоса для скважины

Расход воды и производительность насоса

Чтобы вода в доме или на даче была с достаточным напором, необходимо оборудование, которое может доставить требуемый объем жидкости. Этот параметр называется производительностью насоса, измеряется в литрах или миллилитрах (граммах) в единицу времени:

• мл/с — миллилитры в секунду;
• л/мин — литры в минуту;
• л/ч или куб/ч (м³/ч) — литры или кубометры в час (один кубометр равен 1000 литров).

Скважинные насосы могут поднимать от 20 литров/мин до 200 литров/мин. Чем более производительный агрегат, тем больше потребляемая мощность и выше цена. Потому этот параметр выбираем с разумным запасом.

Один из ключевых параметров подбора скважинного насоса — производительность

Считается необходимое количество воды двумя методами. Первый учитывает количество проживающих людей и общий расход. Если живут в доме четыре человека, то расход воды в сутки будет по нормам 800 литров (по 200 л/чел). Если из скважины будет не только водоснабжение, но и полив, то необходимо добавить еще некоторое количество влаги. Общую сумму делим на 12 (не на 24 часа, потому что ночью водопроводом пользуемся по минимуму). Получаем сколько будем в среднем расходовать в час. Разделив его на 60, получаем требуемую производительность насоса.

Например, на семью из четырех человек и полив небольшого огорода уходит 1500 литров в сутки. Делим на 12, получаем 125 литров/час. В минуту это будет 2,08 л/мин. Если у вас часто бывают гости, воды может потребоваться немного больше, так что расход можем увеличить примерно на 20%. Тогда нужно будет искать насос с производительностью около 2,2-2,3 литра в минуту.

Высота подъема (напор)

Подбирая насос для скважины, вы неминуемо будете изучать технические характеристики. Там есть такие параметры как высота подъема и глубина погружения. Высота подъема — называется еще напор — расчетная величина. Она учитывает глубину, с которой насос будет качать воду, высоту, на которую ее надо поднять в доме, протяженность горизонтального участка и сопротивление труб. Рассчитывается по формуле:

Формула расчета напора насоса

Пример расчета требуемого напора. Пусть надо будет поднимать воду с глубины (место установки насоса) 35 метров. Горизонтальный участок составляет 25 метров, что приравнивается к 2,5 метрам подъема. Дом двухэтажный, наивысшая точка — душ на втором этаже на высоте 4,5 м. Теперь считаем: 35 м + 2,5 м + 4,5 м = 42 м. Эту цифру умножаем на поправочный коэффициент: 42 * 1,1 5 = 48,3 м. То есть, минимальный напор или высота подъема — 50 метров.

Если в системе водоснабжения дома присутствует гидроаккумулятор, в расчет берется не расстояние до высшей точки, а его сопротивление. Оно зависит от давления в емкости. Одна атмосфера приравнивается 10 метрам напора. То есть, если в ГА давление 2 атм, при расчете вместо высоты дома подставляете 20 м.

Глубина погружения

Еще один важный параметр в технических характеристиках — глубина погружения. Это величина, с которой насос может выкачать воду. Она изменяется от 8-10 м для совсем маломощных моделей до 200 м и больше. То есть выбирая насос для скважины, вам надо смотреть сразу на обе характеристики.

Для разных скважин глубина погружения разная

Как же определить, насколько глубоко надо опускать насос? Эта цифра должна стоять в паспорте на скважину. Она зависит от общей глубины скважины, ееразмера (диаметра) и дебита (скорости с которой прибывает вода). В общем случае рекомендации такие: насос должен находится ниже зеркала воды не менее чем на 15-20 метров, но лучше еще ниже. При включении насоса уровень жидкости снижается на 3-8 метров. Оставшееся над ним количество и выкачивается. Если насос очень производительный, он качает быстро, опускать его надо ниже, иначе он будет часто отключаться из-за отсутствия воды.

Диаметр скважины

Немаловажную роль в подборе оборудования играет диаметр скважины. Большая часть бытовых скважинных насосов имеет размеры от 70 мм до 102 мм. Вообще это параметр принято измерять в дюймах. Если так, то проще всего найти трех и четырех дюймовые экземпляры. Остальные поставляются на заказ.

Насос для скважины должен помещаться в обсадную трубу

Основные технические характеристики насосов

Производительность – определяет, какой объем жидкости насос способен перекачать за единицу времени. Измеряется в кубометрах/литрах в секунду/час.

Напор – величина, характеризующая способность насоса подать воду к точке водоразбора, т.е. туда, где ею будут пользоваться. Измеряется в метрах.

Мощность. Существует в двух ипостасях: потребляемая или мощность двигателя насоса и полезная мощность. Потребляемая мощность мало заботит потребителя. Гораздо важнее для него полезная мощность насоса, которая характеризует его способность по перекачке определенного количества жидкости. Измеряется в ваттах или киловаттах.

КПД показывает, как связаны между собой потребляемая и полезная мощности и таким образом, характеризует эффективность работы насоса. Чем совершеннее конструкция насоса, тем меньше потери мощности и, соответственно, тем выше КПД.

Игорь Аксенов, руководитель отдела закупок NeoClima

«Поплавковый выключатель дренажных насосов выполнен так, чтобы не цепляться за окружающую среду, поэтому эти насосы могут успешно и надежно работать даже на болотах».

Существует еще и ряд потребительских качеств, которые имеют второстепенное значение, но важны с точки зрения удобства пользования и комфорта окружающих. А также тех, которые присущи лишь некоторым типам оборудования. К их числу относятся:

• уровень шума работающего насоса,
• коррозионная стойкость частей, соприкасающихся с водой,
• герметичность насоса,
• диаметр устройства,
• материал, из которого изготовлен корпус,
• является или нет насос самовсасывающим.

Чтобы оценить требуемую производительность насоса, можно грубо прикинуть водоразбор в доме. Скажем, чтобы принять ванну нужна производительность на уровне 300 л/ч; для умывальника достаточно 60 л/ч; для кухни потребуется порядка 500 л/ч; для туалета, в среднем, около 80 л/ч. А для бани нужно уже примерно 1000 л/ч влаги.

Чтобы оценить требуемый напор, нужно определить, на какое расстояние насос должен доставить воду от точки водозабора до дома. К полученной цифре стоит добавить 20%, которые нужны, чтобы учесть трение жидкости, проходящей по шлангу или трубопроводу.

Расчет мощности насоса лучше оставить специалистам. А с КПД все понятно – чем больше, тем лучше.

Wilo

История немецкого производителя Wilo берет начало в 1872 году. Не смотря на пертурбации с собственниками, основное направление деятельности – помповое оборудование во всевозможных модификациях – не изменилось и до настоящего времени. С развитием технического прогресса эта ветвь разрослась до крупномасштабного производства климатического оборудования. На рынке России продукция Wilo представлена собственной сетью торговых представительств. Сервисное обслуживание выполняют свои и авторизованные мастерские, обеспечивающие стабильную работу реализуемого оборудования на достаточно продолжительный срок. Наглядным примером активной деятельности являются комплексные предложения по системам отопления, устанавливаемые с 2015 года. На которые производитель дает 4 года официальной гарантии.

Yonos PICO 15/1-4	10 / 2.7	4…20	-10…+110	0…+40	Резьба / 1	160	6051
Wilo Star-RS 25/4	4 / 3	28-38-48	Резьба /1½	66	4664
Yonos MAXO 50/0,5-12	31 / 12.8	15…600	Комбинированные фланцы PN6/10	510	45573

Смотреть видеоролик, рассказывающий о истории и современном производстве компании Wilo:

Особенности принудительного способа

И при желании купить такую установку многие сталкиваются с вопросом, а насколько важна энергозависимость и как часто проявляется этот недостаток на практике

В первую очередь нужно обратить внимание на отдаленность населенного пункта от города и частоту минимальных сбоев в работе электросети. Если речь идет о единичных случаях, то можно не беспокоиться

Все, что нужно сделать, — это установить специальный блок бесперебойного питания, и проблема исчезнет.

Что касается расходов энергии на обслуживание насоса циркуляционного для отопления (технические характеристики отображают точный уровень энергопотребления), то они совсем незначительные. С помощью простого ИБП агрегат сможет проработать в течение нескольких часов без электричества. Такой узел является обязательнім для сложных современных котлов с электронными «мозгами».

В контурную трубу (как правило обратную) для насосного оборудования врезают перемычку таким образом, чтобы на каждой стороне насоса находился запорный кран. На входе в насос следует установить косой фильтр-грязевик, а между врезанными отводами еще один запорный кран. В таком случае, если энергопотребление стабильное, нижний кран закроется, а верхние будут находиться в открытом состоянии.

Критерии выбора

Насос для скважины, например, Малыш, – это главный элемент системы водоснабжения загородного дома. От правильности выбора этого агрегата зависит бесперебойная работа всей системы. При подборе насосного оборудования необходимо учитывать сразу несколько критериев:

Главными показателями , влияющими на выбор устройства, являются уровень жидкости в гидротехническом сооружении и глубина скважины. В паспорте к насосному оборудованию обязательно указывается глубина водозабора, на который рассчитан насос. Если вы не знаете, какой глубины ваше гидротехническое сооружение, лучше её измерять самостоятельно при помощи специального прибора или обычной верёвки. Также при помощи верёвки (её мокрой части) можно узнать высоту водного столба в скважине. Далее мы рассмотрим особенности выбора агрегата для скважин глубиной 30 метров.
Потребности в воде . Выбор насосного оборудования без знания этой величины просто невозможен. В зависимости от разновидности насоса этот показатель может быть в пределах 20-200 л/мин. Расчёт делается с учётом, что один человек использует в сутки воду в объёме 200 л. Следовательно, на семью из четырёх человек понадобится насос, мощность которого находится в пределах 30-50 л/мин. Можно выбрать самый простой агрегат, например, Вихрь или Малыш, только стоит предусмотреть небольшой запас мощности. Если кроме водоснабжения дома прибор будет обеспечивать полив огорода, то нужен насос ещё большей мощности. Как правило, для полива огорода в день может понадобиться около 2 тыс. литров воды, поэтому мощность насосного оборудования должна быть больше на 50 л/мин.
Производительность скважины . Точно вычислить объём воды, добываемый за определённый период, не получится. Для приблизительной оценки этого параметра засекают время, за которое всю воду из гидротехнического сооружения откачают, а также время, за которое полностью опустошённая скважина вновь наполнится водой. После этого второй показатель стоит разделить на первый. Полученный результат и будет дебетом водозабора. Для подбора насосного оборудования этой приблизительной величины будет вполне достаточно.
Напор скважины на воду . Этот показатель особенно важен для водозаборов глубиной 30 метров и более. Для определения напора вы должны знать, сколько метров в глубину имеет ваша скважина. К этой величине прибавляют 30 и увеличивают на 10 процентов. В итоге вы получите высоту водяного столба. По этому показателю и выбирают насос. Например, если ваше гидротехническое сооружение глубиной 30 метров, то высота водяного столба получится 60 м +30 + 10% = 66 м. В таком случае лучше выбирать модель насосного оборудования, например, Малыш или Вихрь, с напором 70 метров.
Диаметр ствола гидротехнического сооружения . Этот показатель нужен для определения мощности насосного оборудования. Если бурение вашей скважины выполняли профессионалы, то данную величину можно найти в паспорте скважины на воду. Если водозабор делали сами, то диаметр можно измерять тоже самостоятельно. Эта величина должна быть в дюймах, поэтому для перевода из сантиметров знайте, что в одном дюйме 2,54 см. Большинство насосов, в том числе и агрегат Малыш, предназначены для скважин размером 4 дюйма. Если диаметр ствола вашего сооружения нестандартный, нужную модель можно заказать из каталога. Именно поэтому, прежде чем делать скважину на воду, стоит заранее выбрать подходящий 4-х дюймовый диаметр обсадной колонны.
Цена насосного оборудования – не менее важный показатель при выборе агрегата. Также при подсчёте расходов стоит учесть, что вам понадобится стальной трос для подвешивания насоса в скважине и автомат для подключения. Необязательно выбирать самый дорогой агрегат. Есть сравнительно недорогие отечественные модели, например, насос Малыш, которые отлично справляются с поставленными задачами.

Расчёт напора скважинного насоса

Расчёт напора осуществляется по следующей формуле:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора * + высота самой высокой точки водоразбора в доме) × коэффициент водопроводного сопротивления **

Если скважинный насос будет эксплуатироваться вместе с накопительным резервуаром, то к приведенной выше формуле расчёта напора необходимо добавить значение давления в накопительной ёмкости:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора + высота самой высокой точки водоразбора в доме + давление в накопительной ёмкости ***) × коэффициент водопроводного сопротивления

Примечание * — при расчёте учтите, что 1 вертикальный метр равняется 10 горизонтальным; ** — коэффициент водопроводного сопротивления всегда равен 1.15; *** — каждая атмосфера приравнивается к 10 вертикальным метрам.

Бытовая математика Для наглядности смоделируем ситуацию, в которой семье из четырёх человек необходимо подобрать насос для скважины глубиной 80 метров. Динамический уровень источника не опускается ниже 62 метров, то есть насос будет установлен на 60-ти метровой глубине. Расстояние от скважины до дома — 80 метров. Высота самой высокой точки водоразбора — 7 метров. В системе водоснабжения есть накопительный бак ёмкостью 300 литров, то есть для функционирования всей системы внутри гидроаккумулятора необходимо создать давление в 3,5 атмосфер. Считаем:

Напор=(60+80/10+3,5×10)×1,15=126,5 метров.

Какой насос нужен для скважины в данном случае? – отличным вариантом будет приобрести Grundfos SQ 3-105 , максимальное значение напора которого составляет 147 метров, при производительности 4,4 м³/ч.

В этом материале мы детально разобрали, как рассчитать насос для скважины. Надеемся, что после прочтения данной статьи вы сможете без посторонней помощи рассчитать и выбрать скважинный насос, который благодаря грамотному подходу прослужит не один год.

Для организации водоснабжения частного дома перед установкой насосного оборудования, в первую очередь необходимо рассчитать его параметры. При этом необходимо учитывать технические характеристики источника, расстояние до потребителя и объем водозабора. Домовладельцу, самостоятельно монтирующему линию водоснабжения в дом, нет необходимости производить расчет насоса для скважины по сложным формулам — для этого предназначены размещенные в сети онлайн-калькуляторы.

Рис. 1 Онлайн калькулятор для определения объема подачи – внешний вид

Их существенным недостатком является приблизительность полученных результатов — многие важные параметры, влияющие на окончательный результат, не фигурируют во вводных данных. Почти все онлайн-калькуляторы рассчитывают только один из параметров: высоту подъема, производительность или необходимое давление в магистрали, остальные данные приходится определять другими способами. Еще одной проблемой является выбор точного и достоверного калькулятора из множества вариантов, выложенных в сети. Поэтому наиболее правильным решением вопроса, как рассчитать насос для скважины, остается вычисление его параметров по формулам с помощью таблиц потерь и использование калькуляторов в качестве вспомогательного средства для проверки правильности расчетов.

Рис. 2 Онлайн — калькулятор для расчета насоса для водоснабжения
