9 Виды дизельных тепловых пушек
- Прямого нагрева. Камера сгорания открытая, во время работы продукты горения попадают в помещение. Дизельные тепловые пушки прямого нагрева используют для обогрева нежилых помещений с хорошей вентиляцией. Тепловая мощность от 10 до 100 кВт.Преимущество: высокий коэффициент полезного действия.Недостатки: запрещено использовать в помещениях, где находятся люди.
- Непрямого нагрева. На закрытой камере сгорания есть патрубок для отвода продуктов горения из обогреваемого помещения по дымоходу. Разрешены для использования в помещениях, где находятся люди. Для компенсации расхода кислорода, помещение нужно периодически проветривать. Тепловая мощность до 85 кВт.Преимущества: нет ограничений по вентиляции помещения.Недостатки: температура выходящего воздуха ниже, чем у пушки прямого нагрева.
У нас всегда есть в наличие дизельная тепловая пушка прямого и непрямого нагрева от ведущих производителей. Самые знаменитые и признанные во всем мире, Master, мы продаем со скидками
Если вы ищете еще более доступное оборудование, обратите внимание на модели отечественного производителя Калибр
Принцип работы котлов на отработке
Самодельный котёл на отработанном масле может работать по одной из двух схем:
- С горением топлива в одной ёмкости и его дожиганием во второй – своеобразная пиролизная схема;
- С воспламенением подогретого и испарённого топлива – крайне эффективная схема.
Если поджечь отработанное масло в какой-либо ёмкости, оно будет гореть жёлтым, слегка коптящим пламенем. Даже если отобрать получаемое тепло в отопительную систему, его будет недостаточно для обогрева помещений. К тому же в продуктах сгорания мы найдём кучу недогоревших и токсичных компонентов. Поэтому главная задача отопительного котла на жидком топливе заключается в обеспечении оптимальных условий сгорания отработанного масла. Полученное тепло отправляется в водяной контур.
Первая схема используется в самых простых печах, наподобие вот этой:
Горение при такой схеме осуществляется с забором воздуха через регулировочную заслонку.
Здесь мы видим бак с топливом и регулировочной заслонкой, дожигатель и вторичную камеру. В дожигатель, через ряды боковых отверстий, подаётся вторичный воздух. Отработанное масло заливается в бак, поверх него наливается немного керосина, после чего производится розжиг.
Пламя в дожигателе будет сначала жёлтым, так как печь холодная. По мере прогрева оно приобретёт бело-розовый оттенок, появится гудение, характерное для мощного потока пламени. Это значит, что агрегат вышел на рабочий режим. Увеличив размер верхней камеры и дополнив её трубчатым теплообменником, мы получим простую печь на отработке с водяным контуром.
Для рассмотрения второй схемы водогрейного котла на отработанном масле мы возьмём следующую схему:
Схема и принцип действия водогрейного котла на отработанном масле
Это не совсем то, что нам нужно, но принцип тот же. Представленный на рисунке агрегат включает в себя несколько важных узлов. Первый узел – это топливный бак, который обеспечивает подачу отработанного масла в котёл. Подача должна быть капельной. Отработка поступает в чашу, в которой разжигается пламя. По мере прогрева конструкции масло начинает поступать в чашу уже горячим, температура его горения возрастает.
Горение осуществляется во внутреннем объёме печи, ограниченном металлическим цилиндром. Это наша камера сгорания – сверху в неё поступает воздух, в верхней боковой части располагается отвод под дымоход. На представленном чертеже изображён агрегат с поддувом, что делает его работу более эффективной. Водяной рубашки здесь нет, но есть вентилятор обдува, который обдувает воздухом внутренний цилиндр с камерой сгорания. Горячий воздух можно отправить через воздуховоды в обогреваемые помещения.
При использовании воздуховодов их необходимо тщательно утеплить, чтобы снизить потери тепла.
Организовать отопление на отработанном масле своими руками поможет водяной контур. Для этого убираем из чертежа вентилятор обдува и сопло отдачи горячего воздуха, никаких отверстий на их месте не будет. Вместо этого привариваем к цилиндру с камерой сгорания змеевик, играющий роль теплообменника. Его можно сделать из трубы подходящего диаметры. Концы трубы выводятся наружу – к ним подключается контур отопления.
Таким образом, мы сделали отличную печь на отработанном масле с водяным контуром. Осталось поработать над увеличением эффективности. Для этого мы можем обернуть дымоходную трубу дополнительным теплообменником и соединить его с основным. Теперь оборачиваем наш водогрейный отопительный котёл в теплоизоляцию, после чего облачаем его в дополнительный корпус – это поможет снизить тепловые потери.
Правила безопасной эксплуатации печи
Чтобы не спровоцировать пожар, необходимо выбрать место установки печи.
Следует руководствоваться такими правилами:
- Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
- Вокруг печки должно быть свободное пространство – 0.5 м со всех сторон.
- В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
- Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.
В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.
Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.
На нашем сайте есть подборка статей с описанием технологий сборки разных печей для гаража, советуем ознакомиться:
- Печь на отработке для гаража своими руками: пошаговое руководство по конструированию
- Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению
- Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство
Пушка дизельная тепловая устройство. Тепловые пушки на жидком топливе: виды, устройство
Дизельное топливо можно купить, пожалуй, везде. Именно этим объясняется высокий интерес к отопительным агрегатам такого рода. Но необходимо помнить, что при горении всегда есть запах и гарь. Да и стоимость отопления будет больше, если сравнивать, например, с аналогичными агрегатами, работающими на сжиженном газе.
Поэтому в большинстве случаев дизельная тепловая пушка покупается как временный вариант — для обогрева строящегося помещения, гаража. Удобны такие агрегаты для отопления складских и производственных помещений. При хорошо работающей вентиляции, можно использовать пушки прямого нагрева. Они имеют КПД близкий к 100%, но продукты сгорания остаются в помещении. Поэтому и необходима хорошо работающая вентиляция — чтобы концентрация вредных веществ не превышала допустимые пределы.
Область применения тепловой пушки на дизельном топливе
Для отопления жилых домов, дизельные пушки используются очень редко. Если и используются, то только модели с отводом выхлопных газов. Их еще называют непрямого нагрева. Отличаются более низким КПД (80-85%), но продукты горения отводятся за пределы помещения. Для этого к выходному патрубку камеры сгорания подсоединяется труба-дымоход, которая выводится на улицу.
Дизельная отопительная пушка прямого нагрева имеет очень простое устройство. Есть два ключевых устройства — вентилятор и горелка. Они встроены в металлический корпус. Корпус чаще всего имеет форму цилиндра и внешне очень напоминает пушку.
Устройство дизельная тепловой пушки прямого нагрева
Топливо подается на форсунку, где распыляется, смешивается с воздухом. Полученная смесь поджигается. В хорошо продуманных/рассчитанных конструкциях пламя не вырывается за пределы камеры сгорания. Наружу выходит только нагретый воздух. Для повышения эффективности обогрева позади форсунки есть вентилятор, который гонит воздух вдоль камеры сгорания.
Как видно из конструкции, продукты горения попадают в помещение
Потому очень важно использование качественного топлива. Один из вариантов — керосин
Он имеет менее неприятный запах, выделяет меньше копоти. Тем не менее, запах, копоть, сжигание кислорода — все это присутствует, даже если топить керосином.
Дизельная пушка с отводом выхлопа отличается только тем, что камера горения герметична относительно помещения. Продукты горения выводятся через патрубок в верхней части. К этому патрубку подключается дымовая труба, которую обязательно выводят на улицу.
Как устроена тепловая пушка на солярке с отводом газов (непрямого нагрева)
Воздух, который гонит вентилятор, обтекает корпус камеры сгорания, разогревается. Так нагревается воздух в помещении. Понятно, что это далеко не так эффективно, как в предыдущей конструкции, но намного безопаснее. Хотя вентиляция все равно нужна, так как кислород из воздуха все-таки забирается. Зато выхлоп в помещении не остается.
Дизельный обогреватель из листового металла
Внешне дизельные печи для гаража из металла выглядят как два диска, состыкованные между собой трубкой с множеством отверстий и отводящей трубой для продуктов горения сверху. Собирают прибор из двух емкостей, которые соединяют между собой фитильной чашей, то есть широкой трубой с отверстиями для подачи воздуха и отвода дыма.
Дизельное топливо поступает в фитильную емкость из топливного резервуара самотеком. В ней дизтопливо разогревается и превращается в смесь газа и воздуха. Она поступает в камеру горения, где и воспламеняется. В качестве теплообменника выступает спираль, помещенная в верхней части камеры сгорания. Она может раскаляться до 800 ℃. Отходы выводятся через дымовую трубу.
Такая конструкция безопасна, экономна и не вредит окружающей среде. Для сборки требуется 2 листа металла 5 мм. Дымовую трубу размещают далеко от дверцы, в ней два колена, вложенные друг в друга. Емкость, расположенная снизу – это топка и топливный бак. Горючее в нее заливают через отверстие. Объем емкости – от 2 до 12 литров.
Печь на солярке своими руками
Оборудование для отопления нежилых помещений, работающее на дизельном топливе либо отработанном масле, можно изготовить своими силами из подручных материалов. Самодельная конструкция имеет простейшее устройство, рассчитанная на производство в кустарных условиях. Для работы потребуются доступные материалы и электрические и ручные инструменты, которые есть практически в каждой мастерской.
Печь собственного изготовления состоит из следующих деталей:
- корпус сварной из листовой стали или бочки объемом в 200 литров;
- горелка безнапорная;
- емкость для топлива;
- трубопровод, подающий с запорной арматурой
- дымоход с шибером (заслонкой для изменения тяги);
- патрубок для соединения печи с дымовым каналом.
Общий вид на схеме:
Все перечисленные узлы и детали изготавливаются самостоятельно из стального листа или труб разного диаметра. Печь на солярке своими руками собирается на заранее подготовленном основании и тщательно на нем закрепляется стальными анкерами. Надежный железобетонный фундамент гарантирует защиту от смещений корпуса и возникновения напряжений в дымовом канале, выведенном через стену.
Необходимые материалы и инструменты
Для изготовления отопительного оборудования своими силами понадобится:
- стальной лист толщиной не менее 3 мм для корпуса или бочка объемом 200 литров со стенками достаточной толщины, исключающей деформацию при нагревании;
- уголок или труба профильная прямоугольного сечения;
- трубы металлические разного диаметра для изготовления дымовых каналов и горелки безнапорной.
Выделка деталей и узлов производится неспециализированным электрическим инструментом согласно перечню:
- дрель электрическая с набором сверл;
- машинка шлифовальная угловая с набором отрезных дисков для работы по металлу;
- аппарат сварочный инверторный с набором электродов, потребного диаметра;
- ручной слесарный инструмент: молотки, пассатижи, кусачки, щипцы, ключи гаечные и тому подобное.
Автономная печь и детали для нее производятся в мастерской или под навесом, что позволит выполнять все операции вне зависимости от погодных условий.
Изготовление корпуса и безнапорной горелки
Весь технологический процесс выделки деталей и сборки их в готовое изделие занимает всего несколько дней. На первом этапе производим разметку и раскрой стального листа для корпуса. В случае если в качестве основы используется бочка, то необходимо в нижней ее части сделать технологическое отверстие, которое будет плотно закрываться стальной дверцей. Для обеспечения устойчивого горения потребно обеспечить ее герметичность.
Чертеж нижней части печи:
Чертеж верхней части:
Из подготовленных деталей при помощи электросварки собираем корпус. Контроль качества швов осуществляется при помощи керосина и мела. Этот способ позволяет обнаружить даже самые микроскопические зазоры. Контроль производится следующим образом: с наружной стороны стыки прочерчиваются мелом. Изнутри на шов наливается небольшое количество керосина, который способен проникать через трещины. Потемнение мела покажет место дефекта.
Горелка безнапорная имеет корпус из стальной трубы с внутренним диаметром 216 мм, состоящий из двух частей одетых друг на друга. В верхней части их привариваются крышки с вырезом по центру. По боковым поверхностям корпуса высверливаются пять рядов отверстий. В нижней части врезан подающий трубопровод и узел, через который происходит подача воздуха необходимого для сжигания воздуха.
Он представляет собой отрезок трубы, заглушенный сверху стальной пластиной, в которой по двум окружностям просверлены отверстия. Узел подачи воздуха приваривается к днищу печки вокруг выреза. Выполнение основных технологических операций: сварочные работы, резка и высверливание отверстий не требуют специфических навыков и большого опыта металлообработки.
Принцип действия безнапорной горелки
Подача дизельного топлива в испарительный резервуар происходит через трубопровод и регулируется запорной арматурой. Соляра поджигается через отверстие, предназначенное для подачи воздуха. Устойчивая тяга возникает после достижения определенной температуры, когда испарение дизтоплива станет постоянным. Смешивание паров топлива с воздухом происходит над пластиной воздушного узла, где он и горит.
Дизельное топливо и отработанное масло имеет достаточно резкий запах и лучше всего такие печи использовать в гараже или ином нежилом помещении. Установка обогревателя должна производиться в соответствии с требованиями пожарной безопасности. По отзывам владельцев жидкостных печей такой конструкции, составляет величину в 0,2-0,4 литра в час.
Классификация видов
Керосиновые обогреватели делятся на приборы с установленной электроникой, а также без неё. Устройства с электрикой имеют большое количество полезных функций, которые владелец может использовать. В их число входит:
- Автоматическое выключение, а также включение устройства.
- Система безопасности.
- Встроенный вентилятор. Этот компонент повышает шум при эксплуатации, но при этом увеличивает и скорость распространения тепла.
С помощью автоматики температура будет поддерживаться на одном уровне. Но автономные системы обогрева, которые не нужно подключать к электричеству, используются даже вдали от цивилизации – это их значительный плюс. А минусом считается то, что подобный вид оборудования менее безопасен, поскольку защитные функции не предусматриваются.
В продаже также можно найти устройство, которое работает исключительно на керосине.
Имеются также и дизельно-керосиновые модели.
Типы гаражных печей
Гаражная печка может работать на:
- дизеле;
- твердом топливе;
- электричестве;
- газе.
Дизельные печи
Печки для гаража, работающие на дизеле, включают в себя топку и емкость для топлива. Дизель поступает в топку через форсунку. Устройство оснащено вентилятором, разгоняющим воздух и обеспечивающим горение.
Внимание! Дизельная печка может быть оборудована дымоходом. В таком случае требуется обустроить в гаражном помещении вентиляционную систему
Дизельную печку возможно изготовить самостоятельно. Основное достоинство данного устройство заключается в малых габаритах и быстром нагревании холодного воздуха.
Твердотопливные
Принцип работы твердотопливных печек простой. В топке сгорают дрова, уголь, торф, после чего дым выводится через дымоход. Минусом считается необходимость выделения места для размещения топлива.
Электрические
Сюда причисляются тепловые пушки, электроконвекторы. Электрические печи малогабаритны, не нуждаются в дымоходной трубе. Минусы – большая стоимость, шумность работы.
Газовые
Баллон с газом подсоединяется к печи посредством шланга. Топливо, которое переработано, выводится через дымоход. Подобное устройство не нуждается в доступе к электросети, является мобильным. У определенных печей есть интегрированные датчики газа, перекрывающие подачу топлива при возникновении утечки.
Печка из листов металла
Вкратце, она выглядит как две большие консервы или диска, соединенные трубой с большим количеством отверстий и трубой для отводов продуктов горения в верхней части. Прибор являет собой две емкости, соединенные трубой большого диаметра (фитильная чаша) с рядами отверстий для поступления воздуха и дымоотвода.
Керосин или солярка из топливной камеры попадает в фитильную емкость самотеком. Там горючее греется – получается газообразная смесь. Она направляется в камеру сгорания и там горит. В верхней ее части помещают спираль, она выступает нагревательным элементом и раскаляется до 800°С, отходы горения удаляются через дымоход.
Прибор, изготовленный своими руками, может иметь компактные размеры, обладает высоким уровнем безопасности. Он очень экономный: топливная смесь и горючие соединения сгорают полностью. Потребуется металл листами толщиной 5 мм или больше. Труба имеет 2 колена, вкладываемых друг в друга, и располагается далеко от дверцы. Нижняя емкость служит топкой и одновременно баком для горючего, она имеет отверстие для заливки горючего. Среднестатистический такой прибор вмещает около 2–12 л солярки.
Труба и патрубок
В верхнем сегменте конструкции создается отверстие, к нему приделывается дверца. С его помощью будет также осуществляться регулировка работы аппарата, контролироваться поступление воздуха в нужном количестве, сила горения. Труба и верхняя часть служит нагревательными элементами. Они способны накаляться до 800°C. К верхней части сваркой присоединяется патрубок, на нем крепится вытяжная труба, которая изготовляется из оцинкованной стали. Верхнюю часть можно сделать съемной — это упростит ее чистку.
Нижняя часть верхнего сегмента создается из листа металла в 6 мм. Из него вырезается круглый кусок 35,2 см. На нем, недалеко от края проделывается отверстие в 10 см. Между серединами круга и отверстия должно быть около 11 см, куда будет вставляться патрубок и вытяжка. Патрубок — отрезок трубы длиной 13 см и окружностью 10 см. Из такого же листа металла вырезается прямоугольник 7*33 см. Он будет перегородкой, его приваривают к кругу 35,2 см поближе к отверстию 10 см. В нее вставляют выхлопной патрубок.
Труба для горелки и выхлопной патрубок
Далее делают трубу для горелки. Внизу нее на расстоянии около 36 см делается 48 отверстие по 9 мм. Выйдет 6 рядов по 8 штук в каждом. Расстояние между ними – 6 см. Эту трубу вставляют в крышку топливного бака, ее делают из листа металла в 4 мм. Она должна быть зафиксирована ровно и плотно, приваривать ее не нужно. Болгаркой и напильником ее можно подогнать для плотности соединения.
В баке также делается отверстие для выхлопного патрубка длиной 16 см. Верх и низ емкости соединяются, но не свариваются. Детали просто очень плотно примыкают. Сверху надевается кольцо для уплотнения диаметром в 35,4 см. Бак для топлива приваривается к трубе с отверстиями. Также нужно сделать заслонку для отверстия под заливку дизельным топливом наподобие такого, как на дверном глазке. Внизу приваривают четыре ножки из уголка.
Можно купить заводской обогреватель в магазине, но домашние мастера предпочитают изготовить такую печь самостоятельно.
Это устройство похоже на забытый керогаз, потому расход солярки у него минимален. Например, тепловой обогреватель мощностью 2,5 кВт за один час потребляет 0,2 л дизтоплива.
Самодельные печи
Изначально нельзя не упомянуть о самом распространенном виде самодельных отопителей, способных функционировать как на солярке, так и отработанном масле. Это печь, состоящая из двух бачков цилиндрической или прямоугольной формы, соединенных между собой перфорированной трубой. В нижнем бачке происходит испарение и первичное горение жидкого топлива, а в верхнем – его дожигание. Отверстия в соединительной трубе служат для подачи вторичного воздуха. Эта самодельная печь на солярке работает при естественной подаче воздуха, вызываемой силой тяги дымохода.
Популярность агрегата обусловлена простотой в изготовлении. Для сборки в буквальном смысле сгодится любой металл, что найдется в частном хозяйстве. Греет он тоже знатно, особенно при работе на солярке, в этом отношении к печи претензий нет. Другое дело, что во время розжига, да и в процессе горения по помещению распространяется едкий неприятный запах, из-за чего эксплуатация в жилом здании исключается.
18 Лучшие модели
Каминные установки Termal
Среди самых популярных линеек отечественных и зарубежных производителей, одними из самых недорогих, качественных и многофункциональных, являются пеллетные камины termal. На сегодняшний день, линейка включает в себя порядка 20 различных наименований.
Каминные установки производятся в России, Италии и Македонии. На производстве используется самое новое и инновационное оборудование.
К основным преимуществам линейки termal, относится:
- Лучшее и многофункциональное оборудование, изготавливаемое на европейских заводах;
- Доступная стоимость, которая достигается за счёт выполнения сборочных работ на заводах Македонии;
- Качественные и высокопрочные материалы, обеспечивающие простое использование и долговечность конструкции;
- Возможность полностью автономной работы в заданном режиме;
- большая мощность и удобное подключение;
- Равномерное и эффективное отапливание частного сектора;
- Возможность использовать установку в качестве основного источника отопления;
- Безупречное сервисное обслуживание, наличие всех оригинальных деталей, расходных материалов и комплектующих.
Пеллетный камин Termal
Пеллетный камин для небольшой гостиной
Массивная пеллетная конструкция
Выбирая такой тип отопления, вы получаете массу новых возможностей:
- Конструкция уже полностью готова к использованию. Для того чтобы подключить такую установку понадобиться не более одного дня;
- Все работы полностью автоматизированы. Отдельные модели могут работать без дозаправки до четырёх суток. Самые новые модели управляются посредством Wi-Fi интернет соединения;
- Наличие таймера и нескольких стандартных режимов работы;
- Благодаря своим небольшим габаритным размерам и универсальному дизайну, установить такую отопительную конструкцию можно в любом помещении: гостиной, кухне, спальне, студии;
- Стационарная система, позволяет установить для такого агрегата свой индивидуальный дымоход;
- Данная линейка, имеет полностью автоматизированное управление, что позволяет регулировать поток и уровень тепла, мощность, время, температуру в помещении;
- Самые новые модели оснащены цифровым интерфейсом, который позволяет получить максимум комфорта при использовании.
Источники
- https://garazhyk.ru/obustrojstvo/pech-na-solyarke-dlya-garazha
- https://pechnoy.guru/pechi/pech-dlya-garazha/dizelnaya-pechka-dlya-garazha.html
- https://sovet-ingenera.com/otoplenie/pechi/chudo-pech-na-solyarke.html
- https://www.vseinstrumenti.ru/klimat/teplovye_pushki/dizelnye/
- https://pechnoy.guru/pechi/pech-dlya-garazha/pech-dlya-garazha-na-solyarke-svoimi-rukami.html
- https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html
- https://tur-gaz.ru/pechka-na-dizelnom-toplive-dlya-garazha/
- https://positroika-doma.ru/otoplenie/pelletnaya-pech-pechka-na-pelletah-avtomaticheskaya-pelletnyj-kotel-s-vodyanym-konturom-otopitelnaya-pechka-dlitelnogo-goreniya
Изготовление печки-буржуйки
Давайте посмотрим, как сделать буржуйку в гараж. Печки-буржуйки отличаются своим крайне простым устройством. Вот их преимущества:
- Всеядность – эти печки могут работать на любых видах топлива, как на дровах, так и на угле;
- Печь буржуйка может использоваться для приготовления еды – на ее верхней поверхности помещаются чайники, кастрюли, сковородки и прочая утварь;
- Буржуйка для гаража своими руками порадует простотой изготовления – для печки нужны листовой металл и труба для дымохода;
- Самодельная буржуйка не требует какого-то хитрого розжига – достаточно заложить в нее дрова и поджечь. Потом в нее можно закладывать уголь.
Чертеж самодельной буржуйки.
Буржуйка в гараж своими руками – это отличный выход, когда есть возможность покупать дрова. А набрав их в ближайшем лесу, вы получите источник бесплатного тепла. Также для топки печки используются любые древесные отходы, евродрова и даже пеллеты.
Чертежи буржуйки крайне просты – ее устройство можно рассказать даже «на пальцах». Она представляет собой короб из металла с двумя дверками на передней панели. Через верхнюю дверку, самую большую, загружаются дрова. А через нижнюю удаляются продукты горения. Одновременно с этим нижняя дверка играет роль поддувала. Если в гараже станет жарко, прикройте поддувало печки, и через некоторое время температура упадет.
Изготавливая буржуйку своими руками, обратите внимание на опубликованный чертеж. Вам нужно сварить металлический короб высотой и длиной 450 мм, шириной 250 мм
Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями)
Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход
Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями). Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход.
Печь для гаража на дровах, она же буржуйка, готова – можно приступать к испытаниям. Для этого следует запастись дровами. Установка печки в гараже осуществляется в любом удобном углу. Стенки угла оббиваем оцинкованной сталью, чтобы тепло не уходило в стены, а отражалось в гараж. Далее приступаем к закладке дров и розжигу – примерно так же, как мы разжигаем мангал. С помощью дверки зольника вы сможете отрегулировать тягу.
Собирая печь своими руками, обратите внимание на толщину металла – она должна составляет не менее 5 мм, иначе печка легко прогорит и потеряет эффективность
Газовая система отопления в гараже
Такое отопление лучше всего устанавливать тогда, когда Ваш гараж построен рядом с домом, или непосредственно в доме.
Существует 2 типа котлов для отопления, которые работают на газу:
- Одноконтурные агрегаты для отопления. Такие котлы способны только обогревать помещение.
- Двухконтурные котлы. Такие агрегаты способны и обогревать помещение, и нагревать воду для семейного пользования.
Для гаража подойдет первый вариант, потому что главная задача любого агрегата для отопления – это обогрев помещения. Хорошо еще и то, что на газовых котлах можно регулировать температуру, а также они работают в автономном режиме.
Газовые тепловые пушки
Все нагреватели подобной конструкции, в том числе и газовая тепловая пушка, имеют металлический корпус цилиндрической формы. Причина – круглое сечение считается оптимальным с точки зрения аэродинамики, а металл обладает хорошей теплопроводностью. Это позволяет дополнительно передавать образующееся внутри корпуса тепло воздуху помещения. По способу отведения дымовых газов пушки бывают прямого и непрямого нагрева.
В агрегатах прямого нагрева внутрь цилиндра помещена газовая горелка круглой формы, чье пламя обдувается со всех сторон вентилятором. Получая тепло и смешиваясь с продуктами горения, воздух выходит из корпуса с другой стороны. Таким образом, дымовые газы тоже попадают в помещение, что для большинства домовладельцев неприемлемо.
Для справки. Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

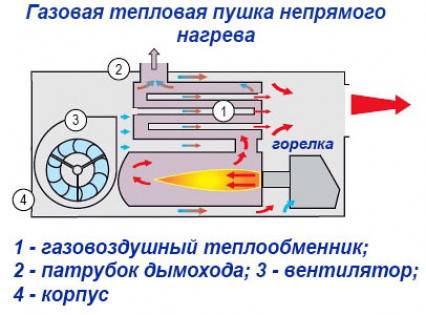

Газовая пушка непрямого нагрева оборудована системой отделения дымовых газов. Передача теплоты от них продуваемому воздуху происходит в специальном теплообменнике, где среды не контактируют друг с другом. В результате нагретый воздух покидает тепловентилятор традиционным путем – через второй проем в корпусе. Продукты горения отводятся посредством бокового патрубка, который следует присоединять к трубе дымохода.
По какому принципу работает
Основным физическим принципом на котором работают практически все печки на солярке это принцип превращения энергии сгорания в тепловую энергию. Солярка, обычно самотёком поступает в камеру, где смешивается с воздухом и подогревается. Затем эта смесь поступает в камеру сгорания.
Устройство чудо-печки
В этой камере сгорая она нагревает либо стенки, либо специальный нагревательный элемент, который служит теплообменником. Продукты сгорания выводятся через специальный дымоход наружу. Кроме самой печки такой дымоход тоже выполняет функцию теплообменника и нагревает окружающий воздух в помещении.
Какую делать?
Имея в виду требования безопасности, самодельная дизельная печь в принципе может быть построена под одной из след. схем:
- Двухконтурной газовоздушной;
- Фитильной;
- Капельной.
Пушка
Двухконтурная газовоздушная отопительная печь не что иное, как теплопушка или автопечка, в зависимости от мощности. Ее достоинство – мгновенный прогрев помещения; в этом смысле теплопушка самая чудесная из чудо-печей. Как она устроена и как сделать теплопушку для гаража из деталей и узлов негодных устройств того же рода, см. видео:
Видео: пушка-обогреватель на солярке/отработке
Помимо технологической сложности (нужны точеные, фрезерованные и штампованные детали из жаростойких материалов) и энергозависимости (для наддува и защитно-управляющей электроники, без чего теплопушка вовсе не работает), очень серьезный порок теплопушек – прожорливость. Вторичный теплоноситель воздух, его теплоемкость и теплопроводность ничтожны, поэтому теплообменник нужно греть сильно и внутренние теплопотери велики. Расход топлива теплопушкой ок. 1,15 л/час на 10 кВт тепловой мощности. На прогрев обычного гаража расходуется 3-5 л соляры. При теперешних ценах на дизтопливо от такого тепла как-то не особо уютно. Единственно приемлемая сфера применения теплопушки в быту – прогрев перед выездом неотапливаемого гаража, чтобы успеть по-теплому принести с подзарядки и поставить аккумулятор.
Выводы и полезное видео по теме
Предлагаем полезные видеоролики, с помощью которых вы лучше разберетесь в нюансах изготовления печи на жидком топливе.
Принцип работы чудо-печки на солярке:
Правильный розжиг и вариант усовершенствования промышленной печи на солярке:
Видеоинструкция по изготовлению печи капельного типа своими руками:
Видеоотзыв о работе печки кустарного производства:
Сфера применения чудо-печи на солярке не ограничивается только гаражом. Она отлично подойдет для отопления теплицы, дачного домика и любого другого помещения, где люди не проживают постоянно, но находятся по несколько часов кряду. Расход жидкого топлива составляет примерно 300 г/час, и более экономичную модель трудно представить. Это хорошее решение для тех, кто старается рационально распоряжаться деньгами.
