Делаем печь для гаража своими руками: обзор 4-х лучших самодельных конструкций

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

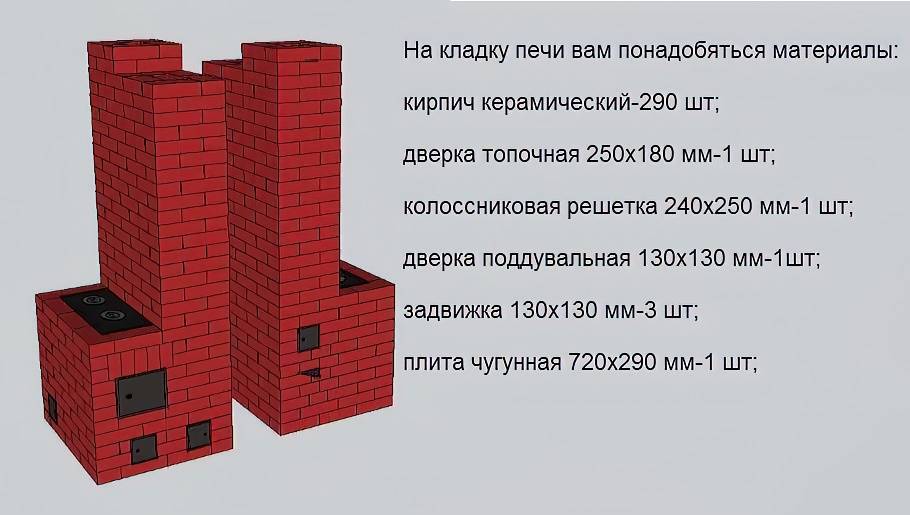

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Порядовка кирпичной печи для гаража

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Продолжение кладки

Высоту печи можно увеличить повторив 14 и 15 ряды.

Продолжение формирования отопительного щитка

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

Установка фундамента под каминопечь

Для изготовления фундамента под печь, необходимо подготовить такие инструменты и стройматериалы:

  • рулетка;
  • лопата и лом;
  • горелка;
  • болгарка;
  • сварочный аппарат;
  • рубероид;
  • песок;
  • 10-миллиметровый армирующий прут;
  • раствор бетона марки М300.

На полу мелом размечают размеры будущего фундамента — 110х100 сантиметров. Данные параметры больше, чем стандартная печь, что объясняется наличием смотрового окна (портала). Глубина ямы, которую необходимо выкопать, должна составлять 35 сантиметров. Дно ее выравнивают с помощью песчаной подушки толщиной 5 сантиметров. Стены также делают максимально ровными с использованием лопаты.

Как остывает гараж?

Но почему это гараж нужно обогревать не так, как дом? Он много меньше, тут сказывается сидящий в печенках у технарей закон квадрата-куба: при уменьшении размеров геометрического тела отношение его поверхности к объему увеличивается. Соответственно, и самодельная печь для гаража, и готовая фирменная, должны иметь тепловую мощность на единицу объема помещения большую, чем домовая. Поясним на примере.

Вот дом, 10х12 м в плане, высотой с цоколем и перекрытиями 5 м. Крышу для простоты возьмем плоскую, сути дела это не изменит. Общий объем дома тогда выйдет 10х12х5 = 600 куб. м, а площадь его поверхности, считая и пол (сквозь него тоже тепло уходит) 10х5х2 (2 короткие стены) + 12х5х2 (2 длинные) + 10х12х2 (пол и крыша) = 100 + 120 + 240 = 460 кв. м. На один куб объема приходится 460/600 = 0,77 квадрата, через который тепло уходит.

Теперь стандартный гараж, 4х7х2,25 м. Объем – 63 куба; площадь поверхности – 105,5 квадратов. На 1 куб – 105,5/70 = 1,67 квадрата, считай, вдвое с лишним большая площадь теплопотерь. Если, скажем, по расчету печь для дома вышла на 10 кВт, то там на единицу объема приходится 10/600 = 0,017 кВт. Для гаража тогда нужно на 1 куб 0,037 кВт, а на весь объем 0,034х63 = 2,33 кВт. Если принять температуру в гараже 16 градусов (для работы) или даже 8 градусов (минимальную стояночную для машины), то мощность обогрева падает ненамного, до 1,8 и 1,2 кВт соответсвенно.

Методы по увеличению КПД буржуйки

Повысить коэффициент полезного действия печи можно несколькими методами, которые условно можно разделить на методы связанные с оптимизацией процесса горения и с внесением изменений в конструкцию печи и дымохода.

Первый путь позволяет обеспечить более эффективное использование топлива, дает возможность использовать для отопления кроме дров опилки, брикеты, торф. Путь изменения конструкции позволяет увеличить кпд буржуйки за счет более эффективного использования полученного тепла. Здесь можно добиться повышения теплоотдачи, увеличения скорости прогрева помещения, ряд методов дает возможность дольше сохранить тепло.

Как улучшить тягу в буржуйке с помощью топлива

Этот прием применяется для увеличения кпд буржуйки без внесения существенных изменений в конструкцию самой печи и дымохода. Низкий уровень теплоотдачи при сжигании даже сухих дров часто связан с образованием налета сажи на внутренних поверхностях дымохода. Из-за плохой тяги топливо перестает нормально гореть и начинает тлеть. Такое тление не дает возможности получить необходимую температуру для разложения веществ на горючие газы.

В этой ситуации единственно правильным решением как увеличить кпд буржуйки выступает необходимость очистки дымохода от сажи, и установка на оголовок трубы дефлектора.  Такие несложные работы дают возможность прибавить 5-7% эффективности печи.

Следующий шаг в увеличении тяги в печи с помощью топлива выступает герметизация топочной дверцы и дверцы поддувала. Речь идет об установке асбестового экрана в качестве уплотнителя двери топки или установка непосредственно в топку гильзы из стальной трубы, в которую и будет закладываться топливо. Что касается поддувала, то здесь рекомендуется установить шиберную задвижку с регулируемым окном подачи воздуха. При диаметре дымохода 100 мм, шиберная заглушка должна иметь диаметр 70-80 мм, в таком случае даже не совсем сухое топливо будет сгорать при высокой  температуре и большой тяге.

Важным моментом выступает правильный расчет длины дымохода. Оптимальной длиной для хорошей тяги в любую погоду является длина труб в 5 и более метров. При этом, желательно чтобы по всей длине было минимальное количество изгибов, а поворотов на 90 градусов не было вообще.

Установка дефлектора на оголовке позволит снизить образование налета сажи в трубе в то же время это устройство увеличит кпд буржуйки на 2-3 %.

 Как увеличить кпд буржуйки с помощью дымохода

Раскрытый в предыдущем пункте способ как увеличить кпд буржуйки при помощи увеличения тяги раскрывает один из подходов к решению проблемы повышения эффективности печи. Второй подход позволяет более рационально использовать тепло от нагретых дымоходных труб.

Прежде всего, рекомендуется в печах, где отверстие под трубу находится на верхней крышке сделать из листового металла толщиной 3-4 мм дополнительную камеру с горизонтальными пластинами внутри. Это устройство позволит продолжить процесс горения пиролизных газов. Не секрет, что в топке температура при сжигании топлива поднимается неравномерно. Но даже когда она достигает максимума, часть горючих газов просто уходит в дымоход, не успев сгореть. Надстройка-плямегаситель  с дополнительными ребрами внутри позволяет завершить процесс горения легких газов, и таким образом, увеличивает кпд буржуйки еще на 3-5 %.

Следующий метод позволяет обеспечить быстрый отвод тепла от дымоходных труб за счет установки одного дополнительного или нескольких дополнительных экранов для создания конвекционных потоков. Для этого достаточно из тонкого листового металла свернуть цилиндр диаметром на 10-12 см чем труба и установить его на высоте 15-20 см от надстройки. Холодный воздух будет проходить между нагретой металлической трубой и экраном, и как в обычном конвекторе нагреваясь, подниматься вверх.

Необычное, но эффективное средство повышения кпд печи заключается в установке в дымовой канал вставки с трубками для отвода нагретого воздуха. В разрыв трубы вставляется вставка, в которую вмонтированы трубки. Дым, проходя по трубе, попадает в камеру вставки, где и нагревает металлические трубки. Для увеличения эффективности с одной стороны вставки устанавливается вентилятор, который и прогоняет воздух через нагретый металл.

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

  • предельная масса – 30 кг;
  • вместительность – до 12 л;
  • стандартный размер – 70x50x30 см;
  • средний расход топлива – 1 л/час;
  • диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

  • труба из стали;
  • две металлические емкости;
  • стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

  1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
  2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
  3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
  4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
  5. Приваривание патрубка на верхней емкости.
  6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

  • очень длинный дымоход, который должен быть не менее 4 метров в высоту;
  • требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
  • емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Виды печей для гаража

Масляные. Основные преимущественные характеристики данного вида:

  • Небольшой размер.
  • Простая конструкция.
  • Быстро набирают необходимую температуру и начинают отдавать тепло в помещение.
  • Масляные печи, относительно других видов, довольно долго сохраняют тепло в помещении.
  • Экологичность, такие печи практически не наносят ущерба окружающей среде.
  • Топливо для масляных печей находится в легкой доступности.
  • В них отсутствуют сложные детали, поэтому собрать такую печь можно самостоятельно.
  • Редко требуется чистка.

Кирпичные

Такие печи обладают долговечностью прочностью, так как кирпич не так быстро изнашивается под воздействием высоких температур. Однако собрать её самостоятельно будет очень тяжело, не имея навыков укладки кирпича.

Если нарушить технологию строительства, то она получится кривая и быстро выйдет из строя.

Металлические

Среди владельцев современных гаражей очень большой популярностью обладают именно металлические печи. Всё благодаря большому количеству преимуществ:

  • Обладая небольшим размером они быстро нагреваются и начинают отдавать тепло, нагревая большое пространство. Не занимают много места.
  • Такие печи могут топиться любым твердым топливом.
  • Для них не требуется фундамент. Благодаря небольшому весу их можно спокойно перемещать.
  • Если обладать небольшим опытом сварочных работ, такую печку можно соорудить самостоятельно.
  • Высокое КПД.

Ракетные

Такое название печь получила за звук, который она издает в процессе эксплуатации и пламени, вырывающимся из проходной конструкции.

Конструкция печи очень простая, она представляет собой две трубы: одна направлена вверх, другая горизонтально.

Перед выбором такой печи нужно ознакомиться с рядом особенностей такой конструкции:

  • Такую печь можно использовать не только для отопления, но и приготовления пищи.
  • Топится такая печь в течение 6 часов, после чего тепло от неё сохраняется ещё на 6 часов.
  • Рядом с ней можно оборудовать лежанку, как у русской печки и погреться при необходимости.

Преимущества:

  • Простота конструкции, такую печь можно легко изготовить самостоятельно.
  • Для розжига можно использовать любой вид топлива, хорошо гореть будет даже низкокачественное топливо.
  • Энергоемкость, длительно время сохраняет тепло.
  • Низкий расход топлива.

Недостатки:

  • Ручное управление. Работу такой печи нужно постоянно регулировать.
  • Опасность заключается в том, что многие элементы сильно нагреваются и при неаккуратности можно легко получить ожог.
  • Такая конструкция подходит исключительно для открытого пространства, для бани, например, она не подойдет.

Паровая

Самым бюджетным вариантом является паровая печь с котлом. Такая печь очень компактная, при этом она питается любым видом топлива и долгое время поддерживает оптимальную температуру в помещении.

Как сделать печь в гараж своими руками

Будет рассмотрен алгоритм изготовления печи своими руками на примере буржуйки.

Не всегда можно иметь в гараже дрова и постоянно их туда доставлять. Поэтому идеальным вариантом будет буржуйка, которая работает на отработанном масле.

  • Устройство печи: масло заливается в печь, поджигается и доводится до кипения.
  • После этого масляные пары поднимаются в другой отсек, где смешиваются с кислородом и сгорают.
  • Именно в верхней камере образуется максимальное количество тепла, поэтому там должны быть самые стойкие материалы.

Для перехода между камерами понадобится толстостенная труба диаметром 10-15 сантиметров. Чтобы увеличить срок годности печи, после приготовления всех элементов их нужно покрыть жаростойкими материалами.

Самодельная печь на отработке

Если вы нуждаетесь в печи для гаража, то можно изготовить ту, что, пожалуй, является одной из самых экономичных, так как топливо для нее можно приобрести за бесценок или вовсе взять бесплатно. Такие печи функционируют за счет отработанного масла, которое вы и сами, будучи автолюбителем, выбрасываете за ненадобностью. Теперь есть возможность использовать его повторно. Такая печь предполагает более внушительные трудозатраты по сравнению с теми, что сопутствуют изготовлению буржуйки.

Изготавливая такие печи для гаража своими руками, необходимо будет создать два отсека, один из которых предназначен для сгорания отработки, тогда как второй – для горения газов, предварительно смешанных с кислородом. Для создания подобного устройства придется сформировать Н-образный аппарат, в составе которого будет топливный бак, дымоотвод, камера дожигания, а также температурная камера. При изготовлении следует использовать все ту же листовую сталь. Тогда как снизу располагающийся бак допустимо сформировать с применением готового стального ящика. Для того чтобы обеспечить пожарную безопасность и правильное функционирование печи, к нижнему ящику приваривают ножки.

Описываемые выше печи для гаража своими руками должны быть изготовлены с учетом того, что нижний отсек предстоит снабдить отверстием со стальной заслонкой. Именно через него и станет заливаться отработанное масло-топливо, а вот заслонка совершенно необходима для того, чтобы корректировать интенсивность поступления первичного воздуха.

Пошаговая инструкция по изготовлению

Требующиеся материалы и их количество

Для создания кирпичной печи в гараже потребуется количество материалов, зависящее от предполагаемого размера печки. Для строительства печи среднего размера, подходящей под среднестатистический размер гаража понадобится:

  • Кирпич (290 штук);
  • Топочная дверь 250 на 180 мм (1 штука);
  • Решетка колосниковая 240 на 250 мм (1 штука);
  • Поддувальная дверка 130 на 130 мм (1 штука);
  • Задвижка 130 на 130 мм (3 штуки);
  • Чугунная плита 720 на 290 мм (1 штука).

Какой кирпич требуется?

В строительстве печи для гаража на дровах длительного горения своими руками может использоваться обыкновенный красный облицовочный кирпич. Однако для выкладывания топки печи применяется исключительно огнеупорный кирпич.

При создании печи нельзя пользоваться силикатным кирпичом из-за разрушения его составляющих при высокой температуре. Кладка начинает осыпаться и крошиться, и весь процесс оказывается бесполезным.

Для длительного использования самодельной печи топку следует выкладывать лишь шамотным кирпичом.

Необходимые инструменты

Чтобы сделать кирпичную печь самостоятельно, вам понадобятся следующие приборы:

  • Кельма (мастерок);
  • Молоток-кирка;
  • Расшивка;
  • Шнур-причалка;
  • Порядовка;
  • Отвес;
  • Строительный уровень;
  • Правило;
  • Растворная лопата.

Фундамент и нужен ли он?

Необходимость фундамента для кирпичной печи исходит из приблизительной массы самой печи. Если масса вашей печи менее 500 кг без фундамента можно легко обойтись, если пол покрыт армированной стяжкой. Под печь среднего размера отдельный фундамент уже требуется (модель кирпичной печи, описываемая в данной статье больше данной массы), так как масса получится больше 500 кг.

Размеры фундамента должны быть больше размеров дна печи на 15-20 см с каждой стороны. Если вы планируете построить в гараже печь массой более 750 кг, под нее необходимо залить дополнительный фундамент из армированного бетона для поддержания износоустойчивости пола.

Теплоизоляция стен и потолка

Обычно в качестве теплоизоляционного вещества используют асбестовый шнур. Если вы предпочитаете не работать с асбестом, можете использовать нарезанный на полоски картон из минеральной ваты, который обладает высокой теплоустойчивостью и может выдерживать высокие температуры: 850-1200°C.

Подготовка раствора для кладки

Предварительно перед строительством печи требуется замочить огнеупорную глину в воде на трое суток для приготовления кладочного раствора. Когда глина будет готова, нужно тщательно перемешать ее с песком и шамотным порошком, после чего проверить раствор на отсутствие комков. Пропорции такие: 1:2 или 1:3 ( 1 часть глины и 2-3 части песка).

Перед использованием раствор надо проверить на качество: скатать маленький шарик, не растрескивающийся во время сушки, после чего бросить его с высоты одного метра на бетонное основание. Если шарик сохраняет свою первоначальную форму – качество глины хорошее.

Все ряды кирпича кладутся на подсыхающий глиняный раствор.

Схема, чертеж и порядовка

Ниже представлен схематический чертеж печки длительного горения для гаража на дровах, а также порядовка будущего сооружения. Самодельная печь для гаража на дровах среднего размера кладется в соответствии с представленными ниже изображениями.

Описание кладки

Как сделать печку в гараже своими руками на дровах? Это не так сложно, как кажется сначала. Чтобы построить кирпичную печь правильно, обязательно следуйте следующим указаниям и соблюдайте порядовку, указанную выше.

Процесс изготовления на видео:

Инструкция с фото:

Финальные работы

Во избежание столкновения с неприятными явлениями растрескивания швов и возникновением отрицательных последствий и даже до полной неисправности печки, следует на должном уровне осуществить сушку печи и хорошо подготовить ее к топке.

Чтобы ваша печь из кирпича для гаража на дровах своими руками служила вам долго, требуется доброкачественно организовать ее сушку и пробную топку.

По окончанию укладывания кирпича, необходимо начать сжигать средства легкого горения – лучину или бумагу во всех отделах печи два раза в день по 20 минут минимум.

После двух дней выполнения этих рекомендаций нужно начать сжигать дрова, открывая в этот момент все двери печи для вентиляционного процесса дымовых каналов. Таким способом требуется отапливать печку не менее одной недели, отслеживая нормальную степень нагревания ее наружных стен (не превышая 50°C).

К основоположной топке разрешается приступать, когда на наружности печи не будет оставаться влажных пятен и на металлической фурнитуре закончит появляться конденсат.

Какой должна быть печь в гараже: требования к мощности устройства

Проект большинства гаражей не предусматривает установку системы отопления. При этом низкие температуры в зимнее время не только создают дискомфорт для автовладельцев, но и нежелательны для транспортных средств. Как показывает практика, использование традиционных переносных электроотопительных приборов является малоэффективным и выливается в круглую копейку в виде счетов за электроэнергию. Решить проблему довольно просто – нужно соорудить печь в гараже своими руками, выбрав оптимальный вариант.

Печь, выполненная под старину, будет отлично смотреться в любом гараже

В основе проблемы отопления гаража лежат два момента:

  • отсутствие эффективной теплоизоляции;
  • закон квадрата-куба, подразумевающий соотношение размеров поверхности тела к его объему.

Упомянутый закон отражается в виде теплопотерь. Для обогревания одного кубометра помещения с маленькой площадью требуется значительно больше тепла, чем при отоплении просторного сооружения. Например, для обогревания двухэтажного дома достаточно устройства мощностью 10 кВт, а для гаража стандартных размеров потребуется прибор с производительностью тепла в 2,5 кВт.

Чтобы в гараже поддерживать температуру 16°С, можно установить агрегат мощностью 2 кВт, а для температурного режима 8°С, предусмотренного для хранения автомобиля, достаточно агрегата мощностью 1,2 кВт. Соответственно, чтобы прогреть всю площадь, потребуется значительно больше тепловой энергии, поэтому лучше осуществлять обогрев не всего помещения, а так называемого рабочего места.

Как сделать печь в гараже: максимальная эффективность размещения и система утепления

Воздух, прогретый отопительной печью для гаража, должен сосредотачиваться в центре помещения, распространяясь вокруг таким образом, чтобы между стенками и потолком образовывалась небольшая прослойка прохладного воздуха. Таким образом, транспортное средство и его владелец будут пребывать в зоне комфортной температуры, а расход тепла значительно уменьшится. Так называемая тепловая шапка образуется за счет естественной конвекции: сильный поток теплого воздуха поднимается вверх, где сталкивается с холодным плотным слоем.

Внешний вид печи для гаража не столь важен как ее энергоэффективность, но красивый дизайн не будет лишним

Благодаря физическому процессу конвекции, который заключается в распространении потоков теплого воздуха, обеспечивается эффективное отопление практически всего гаража. Получить такой результат можно даже с помощью самодельной печи для гаража с небольшой мощностью.

Важную роль в процессе обогрева и сохранности тепла играет система утепления. Одна из хитростей, которой пользуются строители гаражных кооперативов, – плотное расположение соседних сооружений, что позволяет максимально сохранить тепло. В индивидуальных постройках можно использовать для наружного утепления различные доступные материалы, например, ДВП.

Утепление металлического гаража внутри может быть проблематичным, так как в месте соприкосновения материалов появляется точка росы, где скапливается конденсат. В результате это может привести к быстрому износу как основного материала, так и утеплителя. Поэтому нужно выдерживать воздушную подушку между основной и дополнительной стенкой в 30-50 мм, отступая от пола приблизительно на 60 мм.

Печь для гаража из трубы является наиболее дешевым вариантом

Как сделать в гараже печь из кирпича

Работы начинают с приготовления раствора. Кирпич выкладывают на глину. Чистый бетонный раствор в строительстве печи не применяют. Глину замачивают водой минимум за сутки до начала работ. Оптимальным сроком считается три дня. Раствор готовят с добавлением просеянного песка. Количество зависит от жирности глины. Здесь придется еще потратить время на опыты. Из раствора делают шарики, слегка просушивают, бросают на землю с высоты примерно 1 м. Если от удара получилась лепешка – раствор слишком жирный. Шарик раскрошился – много песка. С пропорциями правильно угадали, когда сохранилась его круглая форма.

Важно! Для кладки кирпича раствор доводят до консистенции густой сметаны. Кроме раствора, надо еще подготовить кирпич

За сутки до кладки его обливают обильно водой. Кирпич напитает влаги и не будет ее поглощать из раствора

Кроме раствора, надо еще подготовить кирпич. За сутки до кладки его обливают обильно водой. Кирпич напитает влаги и не будет ее поглощать из раствора.

После подготовки всех материалов начинают возводить печь из кирпича с плитой в гараж по следующему принципу:

  1. Первый ряд выкладывают сплошным. Он является основанием печи, дном поддувальной зоны, где будет скапливаться зола, просыпающаяся сквозь колосники.
  2. Со второго ряда формируют саму зольную камеру. С лицевой стороны печи устанавливают дверцу поддувала.
  3. Когда зольная камера будет готова, сверху ее перекрывают колосниками. Чугунную конструкцию укладывают на сделанные из кирпича выступы или вырезают их болгаркой. Как вариант, в кладку можно вмуровать металлические пластины, на которые укладывают колосники. Колосниками перекрывают сверху зольную камеру
  4. Следующими рядами кирпича формируют топку. С лицевой стороны ставят еще одну чугунную дверцу большего размера. Внутри топочную камеру выкладывают огнеупорным или шамотным кирпичом. Совет! При установке чугунных дверец используют подмотку асбестового шнура. Уплотнитель предотвратит выход дыма в гараж.

    Над дверцей топочной камеры достаточно одного ряда кирпича

  5. Обычно вся печь состоит из 9 рядов кирпича. Завершающим является ряд над топочной дверцей.
  6. Чтобы кирпичная печь на дровах для гаража быстрее отдавала тепло, топку накрывают чугунной плитой. Вдобавок она выступит варочной поверхностью, где можно разогреть или приготовить пищу. Дымоход можно возвести из кирпича или поставить металлическую трубу
  7. Когда печка будет готова, начинают обустраивать дымоход. Можно приспособить металлическую трубу диаметром от 150 мм или сделать выкладку канала из кирпича. В любом варианте дымоход выводят через крышу так, чтобы он не соприкасался с горючими кровельными материалами. При использовании металлической трубы ее иногда выводят сквозь стену в верхней части гаража под потолком. Минусом конструкции является наличие поворотов, из-за чего ухудшается тяга, накапливается сажа.

Устанавливая дымоход, не забывают о заслонке. Она нужна для регулировки тяги. Готовую печь можно обрамлять уголком и даже обшить оцинковкой, но это не обязательно.

Пошаговая инструкция изготовления буржуйки для гаража своими руками

Разбираем проект печи “Кабанчик”

В качестве рабочего проекта берется вариант постройки печи из газового баллона. Преимущество такого проекта печи типа «кабанчик» заключается в его универсальности – вместо баллона можно использовать и стальной бидон и отрезок трубы.

Для работы понадобиться:

  • Рулетка, угольник, маркер, мел;
  • Электросварка и электроды;
  • Молоток, зубило;
  • Болгарка с отрезными и зачистными дисками;
  • Тиски.

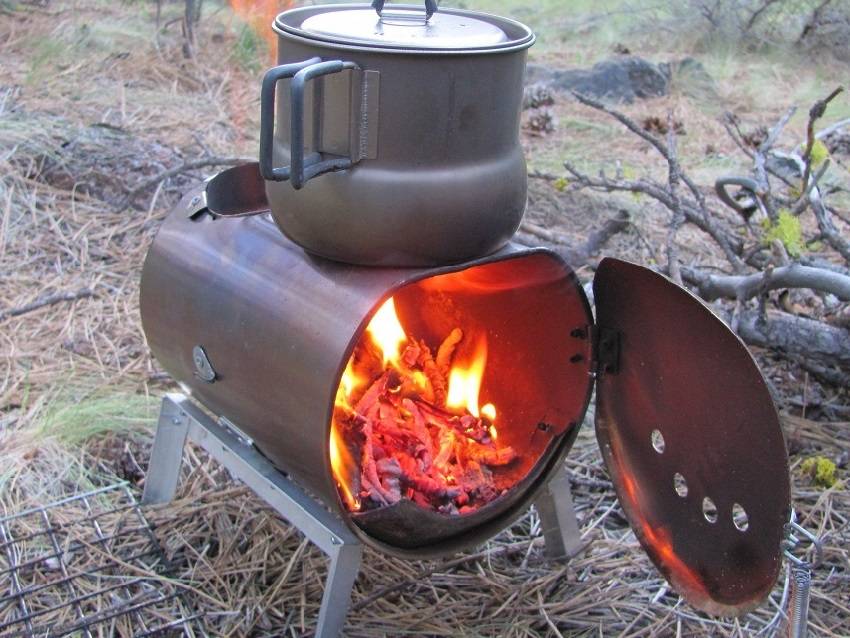

Основой конструкции выступает круглый корпус из баллона объемом 50 литров. В числе других материалов понадобится:

  • Уголок 30х30;
  • Стальная арматура диаметром 14-16 мм;
  • Полоса шириной 20 мм и толщиной 3-4 мм;
  • Отрезок трубы 100 мм;

Порядок работы:

  • Из баллона спускается остатки газа и одоранта;
  • При помощи газового ключа отвинчивается кран в горловине баллона;
  • Баллон заполняется водой со стиральным порошком. Тщательно вымываются остатки газа и одоранта. Процедура повторяется 3-4 раза.
  • После этого делается разметка маркером на корпусе мест выреза сегмента под дверку и подувало, под вставку трубы;
  • Болгаркой выпиливаются необходимые отверстия;
  • Из уголка делаются ножки будущей печи и перемычки каркаса;
  • Сваривается каркас и ножки, конструкция усиливается перемычками;
  • Дверки дополнительно усиливаются полосой по периметру;
  • Устанавливаются петли для дверок;
  • У задней стенки вваривается отрезок 100 миллиметровой трубы;
  • Внутри печи устанавливается колосниковая решетка из арматуры;

После сборки основной конструкции делается доводка конструкции – устанавливается и регулируется запорное устройство, делается надрезы на патрубке дымохода, после чего срез сжимается так, чтобы была возможность надеть на него трубу из жести диаметром 100 мм. Делается регулировка дверей.

Ввод в эксплуатацию

Рекомендуется перед первым использованием сделать пробную топку с прямой трубой высотой 1,5-2 метра вне помещения. Для этого будет достаточно небольшого количества топлива. После розжига огня, когда начнет гореть дрова среднего размера можно просто закрыть трубу, чтобы определить места, где утеряна герметичность. В последствии остывания печи эти места необходимо дополнительно осмотреть и если есть необходимость усилить.

В итоге, недостатки будут устранены и печь можно устанавливать на ее штатное место, а также и остальное оборудование – искрогаситель, дымоход, дефлектор.

Как видно сделать буржуйку в гараж своими руками довольно просто нужно немного времени и желание оснастить гараж надежным источником тепла.

Долгоиграющая печь на дровах – чертежи и сборка

Итак, печь, которую мы сделаем, будет выглядеть как металлический цилиндр со срезанной верхней частью и сохранившимся дном.

Основная хитрость в подвижном механизме, получившем наименование «груз», но у него есть и вторая задача – он подает к топливу воздух. Выглядит он, как сквозной металлический блин (диаметр меньше диаметра печи), к которому приварена труба. Получается, что по мере горения топлива «груз» опускается, приминая верхние слои, а через трубу подается воздух, чтобы огонь не «задохнулся». Для того чтобы пламя распространялось по всему диаметру печи, к нижней части диска приваривают уголки или швеллеры – они выполняют роль воздуховодов. В защитной крышке прорезается отверстие, через которое выходит труба груза, а вывод для дымохода делается в верхней части стенки.

Недостаток такого отопительного прибора – это удаление сгоревшего топлива. Для этого приходится переворачивать корпус и выгребать из него золу. Однако этот недостаток перекрывается достоинствами. Конструкция печи не отличается сложностью, и ее можно сделать своими руками буквально за несколько часов. Правда, нам понадобятся следующие материалы:

  • Корпус для печи. Для этих целей используют толстостенные бочки, пропановые баллоны, обрезки труб (диаметр от 30 до 60 см).
  • Труба диаметром 85–100 мм, по ней будет подаваться воздух к верхним слоям топлива. Длина зависит от высоты корпуса печи.
  • Труба для дымохода – рекомендуемый диаметр 120 мм.
  • Лист металла толщиной не менее 4 мм, это заготовка для диска – груза.
  • Полоса металла (ширина 3 см) – будущий бортик для крышки, обеспечивающий ее устойчивость.
  • Уголки или швеллера (ширина полки 5 см, толщина 5 мм).
  • Металлические ручки – 4 шт (две на крышку, две на корпус печки).

После того как материалы собраны, приступаем к их сборке. В нашем случае корпусом будущей печки послужит газовый баллон, а работа начнется с того, что мы отрежем у него верхнюю часть. Это будущая крышка печи. Следующий шаг – отрезаем вентиль таким образом, чтобы в образовавшееся отверстие проходила труба – воздуховод. После чего обрабатываем края напильником и привариваем к крышке металлический бортик, его края, выступающие на 1,5–2 см, не позволят ей свалиться с корпуса печи.

Следующий этап, пожалуй, самый сложный – изготовление подвижной части печи. Для этого из металлического листа вырезаем круг диаметром на пару сантиметров меньше диаметра печи. В диске вырезаем сквозное отверстие и привариваем к нему трубу – воздуховод. После чего к нижней стороне этого блина навариваем уголки.

Завершив работу над подвижным механизмом печи, возвращаемся к ее корпусу – устанавливаем патрубок для дымовой трубы. Отмеряем от верхнего края печи 5 см и прорезаем в корпусе отверстие диаметром 120 мм, после чего навариваем на него обрезок  трубы (120 мм). Завершается работа над печкой установкой металлических ручек на корпус и крышку печи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
