Как правильно подключать
Все современные системы антипотопа отличаются простотой сборки и возможностью самостоятельного монтажа. Собственно говоря, это своего рода конструктор, состоящий из отдельных частей, которые довольно легко соединить между собой специальными разъемами.
Порядок монтажных работ состоит из:
- Составления плана размещения датчиков, кранов и места установки контроллера.
- Проложить и подсоединить монтажные провода.
- Врезка в систему трубопроводов отсекающих шаровых кранов с электрическим приводом.
- Установка приборов учета расхода воды.
- Установка датчиков протечки воды.
- Навеска на свое место блока управления.
- Подключение и проверка всей схемы.
Если у вводного патрубка на стояке присутствует врезной тип подключения то, например такая система как «Аквасторож», монтируется непосредственно к нему. Если нарезной — то может понадобиться переходник в виде нарезной гайки для соединения двух труб (муфта).
Но, в любом случае, резьбовые соединения необходимо обмотать ФУМ-лентой для герметизации. И таким образом присоединить электрозадвижку.
Это что касается водопроводной части.
Присоединение контроллеров у каждой системы может происходить по-разному. Поэтому советуем внимательно изучить инструкцию. В ней должны быть указаны места подключения разъемов и их маркировка по проводам.
Такая же маркировка есть и на проводных датчиках.
Присоединение беспроводных извещателей к контроллеру совершается автоматически.
Контроллеру не требуется дополнительных настроек — он готов к работе сразу после подключения и подачи электропитания.
Чтобы исключить появление случайных срабатываний водой, на панели управления находится регулятор задержки, которым можно установить время от момента попадания воды на контакты извещателя до момента отключения водоснабжения.
Если система снабжена дополнительным блоком для автономной работы, его монтируют уже в конце монтажа всей системы.
Зачем нужно и как установить?
Если человек по каким-либо обстоятельствам не может постоянно присутствовать дома, а полагаться на случай не хочет, то верное решение – застраховать квартиру и платить по 5-7 тыс. руб. в год. Однако лучше вложиться один раз в покупку системы защиты от протечек воды и забыть про времена, когда мысли о потопе заполоняли голову.

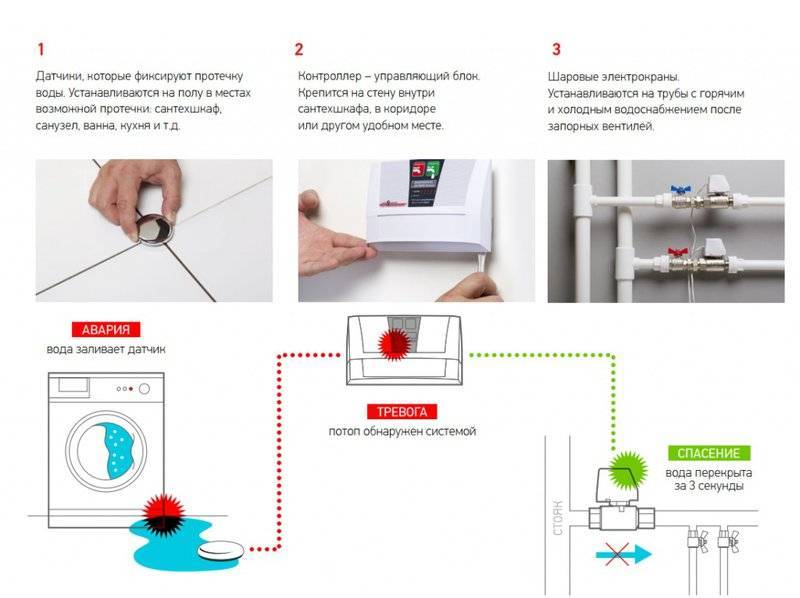

Устройство работает так: на системный датчик попадает вода, за несколько секунд сигнал поступает на главный блок управления и происходит закрытие кранов в помещении. Система безотказна и работает всегда при любой ситуации, исключение – если при монтаже оповестительного прибора человек допустил грубую ошибку. Тогда произойдет задержка сигнала, и комната будет подтоплена. Поэтому если опыта установки аналогичных приборов нет, то лучше вызвать специалиста, который произведет монтаж быстро, качественно и надолго.
Этапы установки системы защиты
Первое, что важно сделать – установить шаровой кран на вводе трубопровода после ручек крана. Также вместе с этим рекомендуется произвести монтаж фильтров, так человек повысит показатель эксплуатации в 1.5-2 раза
После происходит установка бесперебойного питания, чтобы прибор мог функционировать в условиях отсутствия электрической энергии. Тем более в режиме покоя потребление электричества составляет 3 Вт, а в рабочем состоянии доходит до 12 Вт.
Монтаж датчиков
Закрепление датчика в полу контактами вверх – усложняет систему защиты, начинают срабатывать ложные сигналы, а в некоторых случаях устройство выходит из строя. Если человек установит прибор над полом, разместив контакты снизу, то устройство сработает, когда на полу уже будет лужа.
Есть как минимум 7 мест, где датчик будет полезен:
- Под сомнительными шлангами. Чаще это гибкие элементы, которые не выделяются прочностью и долговечностью.
- Низкая точка. Идеальных полов нет, в любом доме есть маленькие неровности. Задача пользователя – найти низину и произвести монтаж датчика. Вода начнет туда стекать, и устройство сработает.
- Разместить под стиральную машину или сливной шланг. Класть рядом прибор не рекомендуется, есть вероятность, что тогда вода до него не дойдет, и он не сработает.
- Хорошее место – под отопительным котлом, радиатором и т.п.
- Также некоторые устанавливают оборудование вблизи насоса или бойлера.
- Рядом с водяными системами такими как: раковина, унитаз, душ и т.п.
- На кухне устройство располагается под сифоном.
Кроме представленных примеров, популярный способ — «установка в пол». Этот способ рекомендуется не только сантехниками со стажем работы от 10 лет, но и производителями защиты
Здесь важно разместить устройство в месте с большим скоплением воды. При этом расположение контактных элементов должно быть над полом примерно на 3-4 мм
Такая точность нужна, чтобы исключить ложное срабатывание. Когда производится установка проводного сигнального устройства, ведущий элемент прячут в гофрированную трубу.
Проводные или беспроводные?
Беспроводные датчики устанавливают в помещениях, где начался ремонт или если владелец предпочитает современные приборы. Еще радиодатчики монтируются в помещениях, куда даже теоретически невозможно проложить провода.
Контроллер важно монтировать в сухом месте, так как он осуществляет питание всех компонентов. Существует два варианта: проводные и беспроводные
Однако в процессе ремонтных работ можно спрятать провода под стенкой. Надежный способ – применять базовую часть с проводными датчиками и подключить к системе несколько беспроводных. Благодаря этому безопасность будет на высоком уровне.
Установка контроллера
Монтаж контроллера состоит из 5 этапов:
- Сверлятся отверстия в месте, где будет располагаться коробка прибора.
- С помощью строительных инструментов делаются канавки для проводов, которые доходят до каждого проводного элемента.
- Происходит крепление установочной коробки.
- Контроллер подготавливается к монтажу. Этот процесс займет мало времени, достаточно открыть передний корпус и соединить провода способом, который указан в прилегающей инструкции. После выполнения этого мероприятия прибор крепится парой винтов к установочной коробке.
- Рамка и передний корпус ставятся обратно.
Если во время монтажа, человек не допустил ошибок, то защита будет работать в течение длительного времени. В стандартном режиме, когда потопа нет, оповестительный сигнал горит зеленым цветом. Когда вода начинает заполонять пол, то цвет резко меняется на красный, появляется звуковой сигнал, а электрический кран блокирует поступление воды.

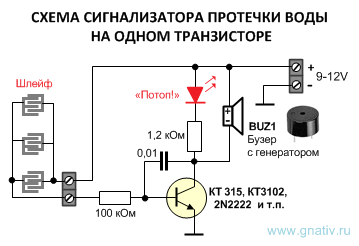

Схема устройства
Существует немыслимое множество схем устройств для обнаружения утечек воды: начиная от совсем простых — на одном транзисторе, заканчивая сложными устройствами на микроконтроллерах, которые посылают вам SMS в случае потопа.
Устройство для детектирования протечек воды можно собрать практически на одном транзисторе.
Несмотря на свою простоту, такое устройство прекрасно справляется с поставленной задачей. Но я решил собрать устройство на КМОП-микросхемах, возложив на него функцию формирования прерывистого звукового сигнала.
В этой схеме два шлейфа контролируются инверторами. При появлении воды (срабатывания датчика), на входе микросхем появляется высокий уровень (лог. «1»), что в свою очередь запускает два последовательных тоновых генератора. Эту схему можно немного модернизировать, применив одну микросхему 4093.
Достоинства систем защиты от протечек
К преимуществам использования таких приборов можно отнести следующие:
- Автономная работа. Функционирует оборудование на встроенных элементах питания независимо от сети электропитания на протяжении 10 лет.
- Простой монтаж системы. Компактность устройства позволяет устанавливать его в тесном сантехническом шкафу.
- Многообразие функций. При возникновении аварии владелец получает оповещение по СМС, и включаются звуковые и световые сигналы.
- Высокая степень надежности. Не важны показатели качества воды и давление, создаваемое в системе.
- Безопасная эксплуатация приборов. Электроток подается только при закрытии или открытии крана, в другое время система контроля утечки воды обесточена. Можно дистанционно закрыть подачу воды.
Управление
Возможности контроллера, которые так или иначе используются в данном проекте: • Поддержка сверхбюджетных беспроводных датчиков и радиореле. • Выполнение сценариев оффлайн (даже без интернет). • Оповещение о событиях через смс и по электронной почте. • Элементарное составление «сценариев» работы системы без написания кода. • Возможность управление устройствами со смартфона (Android). • Управление через WEB. • Ведение «логов».
Сценарии
В процессе настройки контроллера нужно учесть следующий нюанс: Герконовый датчик посылает сообщение о срабатывании когда размыкается, а нам надо чтобы при замыкании. Соответственно, в условии запуска сценария нужно указать не включение датчика, а выключение. И не по состоянию, а по изменению. Чтобы оповещения не повторялись циклически.
В WEB-интерфейсе облачного сервиса это выглядит так:
Для ручного управления устройствами ничего «программировать» не надо – после добавления в систему, управление каждым устройством автоматически становится доступно из Личного кабинета через WEB-интерфейс и с Android-приложения.
Вид панели WEB-управления Умным Домом через интернет:
Внешний вид Android-приложения
Классификация систем защиты от протечек
Системы «антипротечка» классифицируют по следующим основным признакам:
- По количеству кранов с электроприводом в комплекте.
- По способу информирования о протечке.
- По способу обмена информацией между датчиками и блоком управления.
Как правило, количество кранов с электроприводом в комплекте должно составлять не менее двух. Это связано с тем, что краны должны устанавливаться на стояках холодной и горячей воды. Количество кранов, в зависимости от выбранной системы, может быть увеличено.
Типы моделей по способу оповещения
Существуют следующие способы информирования о протечке:
- индикация на дисплее контроллера;
- индикация на дисплее, сопровождающаяся шумовыми сигналами;
- шумовая сигнализация, индикация и отправка сообщения.
Передача сообщений возможна, если система оснащена GSM-передатчиком. В этом случае происходит отправка SMS-сообщения на телефонный номер, который зашит в памяти устройства.
Ввод номера телефона производят с пульта управления. При подключении системы к интернету есть возможность рассылки сообщений посредством GPRS-соединения.
Магнитоконтактынй датчик оснащен функцией GSM-оповещения на 6 телефонных номеров. Благодаря этому все жители дома или квартиры будут практически одновременно уведомлены о протечке
Информация, отображающаяся на панели управления, зависит от модели. Чаще всего выводится информация о наличии протечек, состоянии датчиков, уровне заряда аккумуляторов и батарей.
Проводные и беспроводные датчики
Сигналы от датчиков утечки воды могут передаваться на контроллер, как по проводам, так и по радиоканалам. В связи с этим принято различать проводные и беспроводные системы, ориентированные на предотвращение потопа.
В проводных системах передачи информации на датчик подается напряжение до 5 В. В случае сухой поверхности, ток отсутствует из-за большого сопротивления между контактами. В результате воздействия влаги происходит снижение сопротивления и возрастание тока.
По проводам на электроды датчика подается небольшое напряжение, однако из-за высокого сопротивления между контактами ток отсутствует. При воздействии влаги сопротивление падает и цепь замыкается
Для исключения ложных срабатываний нужно установить минимальный порог тока, при котором контроллер закроет электромагнитные клапаны.
Это связано с тем, что сопротивление между контактами снижается при образовании пара или разбрызгивании воды, но его величина остается достаточно высокой и не достигает минимальных значений, как в результате протечки.
Внутри каждого беспроводного датчика есть схема сравнения тока, которая срабатывает при достижении установленного значения. Специальный передатчик постоянно измеряет сопротивление контакта и при затоплении незамедлительно посылает радиосигнал тревоги на приемник. Приемник и передатчик настраивают на одну частоту.
Специальный передатчик фиксирует рост сопротивления на контактах датчика и подает радиосигнал тревоги, который принимает радиоприемник блока управления
Сигнал передатчика модулируется с тем, чтобы избежать ложных срабатываний из-за электромагнитных помех.
Каждый из производителей применяет собственные принципы модуляции. В связи с этим, беспроводные датчики контроля за протечкой воды не могут быть использованы в других системах контроля протечек.
Системы защиты от протечек «Нептун»
Практически все модели систем “НЕПТУН” быстро реагируют на протечку и затопление, блокируют подачу воды в течение нескольких секунд после протечки. Мгновенно срабатывает световая и звуковая сигнализация, а некоторые модели оснащены дополнительной функцией GSM, которая отправляет хозяину sms и голосовые сообщения.
При подготовке данного материала нашим читателям любезно предоставили скидку 15% на весь ассортимент магазина Нептун. Сайт: системанептун.рф. Промокод: vyborok.
NEPTUN AQUACONTROL
На российском рынке данный товар появился в 2000 году. Успел завоевать популярность и стать востребованным товаром. Компания Нептун выпускает разные системы, потребитель с различными финансовыми возможностями сможет подобрать необходимый прибор.
Устройство сможет заблокировать подачу воды до момента устранения причин протечки и подаст звуковой и световой сигнал в случае возникновения аварии.
Комплектация:
- центральный блок;
- датчики – два шт.;
- шаровые краны с электроприводом – два шт.
| Технические характеристики: | Описание: | |
| 1 | Способ передачи сигнала | Проводной |
| 2 | Питание | 220 В |
| 3 | Максимальное количество датчиков | 20 |
| 4 | Максимальное количество кранов | 6 |
| 5 | Функция проворота кранов | Есть |
| 6 | Способ инсталляции | Накладной монтаж |
| 7 | Время срабатывания | 18 секунд |
| 8 | Материал крана | Горячекованная латунь CW617N |
| 9 | Давление | 16 бар |
| 10 | Длина соединительного провода | 0.5 метра |
| 11 | Страна изготовитель | Россия |
NEPTUN AQUACONTROL
Достоинства:
- прибор подаёт звуковой и световой сигнал;
- 4 года гарантии;
- быстро реагирует на аварию;
- латунные краны;
- тип монтажа накладной.
Недостатки:
нет резервного источника питания.
NEPTUN BUGATTI PROW
Прибор имеет различные функции и позволяет своевременно отреагировать на аварию, подать сигнал и перекрыть плачу воды в помещение. Тип системы – беспроводной.
Комплектация:
- блок;
- 12 В шаровые краны фирмы Bugatti Pro – два шт.;
- датчик проводного типа – 1 шт.
| Технические характеристики: | Описание | |
| 1 | Способ передачи сигнала | Беспроводной/Проводной |
| 2 | Питание | 12 В / 220 В на выбор |
| 3 | Максимальное количество датчиков | до 31 радиодатчика/до 375 проводных |
| 4 | Максимальное количество кранов | 2 штуки |
| 5 | с внутренним блоком питания | |
| 6 | Максимальное количество кранов | 6 штук |
| 7 | с внутренним блоком питания | |
| 8 | Функция проворота кранов | Есть |
| 9 | Способ инсталляции | Накладной монтаж |
| 10 | Время срабатывания | 21 секунда |
| 11 | Материал крана | Горячекованная латунь CW617N |
NEPTUN BUGATTI PROW
Достоинства:
- возможно добавить необходимое количество отдельных элементов системы;
- нормально функционирует при напряжении 12 В;
- прибор может совместно работать с иными системами оповещения, к примеру: умный дом, системы охраны и иные;
- латунные краны;
- быстрое время срабатывания системы;
- система укомплектована двумя радиодатчиками;
- 6 лет гарантии на прибор.
Недостатки:
нет.
NEPTUN PROW+ WI-FI
Система проводного типа оснащена современным модулем управления Neptun Prow+ Wi-Fi, больше подходит для квартир и домов, в которых проводятся ремонтные работы, поскольку это позволит незаметно и аккуратно спрятать провода от глаз.
Комплектация:
- модуль управления;
- 12 В шаровые краны фирмы Bugatti Pro – два шт.;
- датчик проводного типа.
| Технические характеристики: | Описание | |
| 2 | Напряжение питания | 220 АС, 12 DC |
| 3 | Максимальный ток нагрузки | 0,85 А |
| 4 | Потребляемая мощность | не более 0,5 Вт |
| 5 | Время срабатывания | не более двух секунд |
| 6 | время непрерывной работы | не ограничено |
| 7 | Монтаж | накладной |
| 8 | Масса | не более 250 грамм (без учёта веса батареек) |
| 9 | Время работы на резервном питании | 36 часов |
| 10 | Максимальное количество датчиков | до 375 шт. |
NEPTUN PROW+ WI-FI
Достоинства:
- есть источник альтернативного питания;
- осуществлять управление и контроль через специальное приложение на смартфоне;
- контролировать через мобильное устройство показания счётчика расхода горячей и холодной воды;
- может работать как с датчиками проводного так и беспроводного типа.
Недостатки:
нет.
Подключение и настройка
Общее управление краном осуществляется через двухканальное ZigBee реле Aqara.
По габаритам оно чуть больше спичечного коробка.
С одной стороны у него 8 контактов, с другой – внешняя zigbee антенна.
Два контакта “L” и “IN” изначально замкнуты перемычкой.
Ошибка №3
Обязательно проверяйте насколько хорошо зажаты клеммы в этих разъемах, в противном случае при исчезновении контакта можно спалить реле.
Когда перемычка плохо затянута, исчезает питание внутренней схемотехники. Вследствие чего, теряя свой шунт, встроенный измеритель мощности перегорает.
L1 и L2 – это управляющие фазы, через которые подключается нагрузка.
S1 и S2 – клеммы для механического двухклавишного выключателя. Через них можно вручную закрыть или открыть воду, просто нажав клавишу, подобно тому, как вы отключаете свет в ванной.
Подключение автоматики выглядит следующим образом. Первым делом подаете питание на реле.
На первый контакт заводите нулевой проводник, на четвертый – фазный. Далее это zigbee реле нужно подключить к шлюзу. Для этого воспользуйтесь мастером подключения через приложение MiHome.
В плагине шлюза выбираете вкладку Device, нажимаете Add Childe Device и в открывшихся окошках выбираете беспроводное реле.
После этого на реле требуется нажать кнопку и удерживать ее в течение 5 секунд, пока не начнется мерцание светодиода. Через некоторое время устройство сообщит об успешном сопряжении.
Открываете первый шаг настройки – выбор местоположения (Select Room).
На втором этапе задаете имя устройства. Последний этап – успешное добавление девайса в систему.
В итоге оно должно появиться в перечне устройств шлюза и общем списке MiHome.
Как и из чего сделать корпус для сигнализатора
Корпус для сигнализатора должен быть таким же миниатюрным. Самый подходящий по размерам вариант – крышка от литровой банки из-под молока или от упаковки с мыльными пузырями.
ФОТО: YouTube.comЧтобы сделать корпус сигнализатора, нужна не только крышка, но и винтовая часть, которую нужно отрезать от флаконаФОТО: YouTube.comВинтовую часть нужно запаять с одной стороны кусочком пластика. Используйте для этого клеевой пистолет, а для стенки может пригодиться пластиковый блистер. Сделайте в нем отверстия горячей спицей для того, чтобы продеть контактные проводкиФОТО: YouTube.comКрышкой сигнализатора будет крышка от упаковки. Нужно сделать в ней раскалённой иглой несколько отверстий, чтобы звук сигнализатора был отчётливо слышенФОТО: YouTube.comОстаётся только соединить крышку с винтовой частью, вся схема спрячется внутри
Вы получите очень миниатюрный датчик, который можно спрятать под раковиной или ваннойФОТО: YouTube.comПри контакте с водой пищалка сработает и привлечёт ваше внимание. Вы сможете вовремя среагировать и устранить протечку. Watch this video on YouTube
Watch this video on YouTube
Предыдущая ИСТОРИИСмекалка мастера: лайфхаки в работе с простыми инструментами Следующая ИСТОРИИКонструктор для взрослых: как собрать стул из пластиковых труб
Принцип работы составляющих систему приборов
Чтобы понять, как функционируют все составные части системы, нужно рассмотреть каждую в отдельности.
Датчики
Эти элементы выпускаются двух видов: проводного и беспроводного исполнения. Первые питание берут от контроллера, вторые нуждаются в батарейках.
Плюсом проводного датчика является экономичность энергопотребления, однако такие устройства не везде можно установить. К примеру, место для установки слишком удалено от контроллера, или невозможно протянуть к нему провод. Чаще всего комбинируют установку обоих типов датчиков. Основными характеристиками являются:
- Количество возможных датчиков от протечки воды, которые можно подключить к комплексу. Чаще всего хватает четырех, но бывают индивидуальные ситуации, когда могут потребоваться дополнительные устройства: тогда создаются цепи из датчиков.
- Простота подключения к прибору управления. Удобно, если кабели оборудованы разъемами, и присутствуют соответствующие надписи. Это всё экономит время при монтаже оборудования.
- Количество приборов в комплекте. Некоторые изготовители комплектуют свои системы контроля протечки воды минимальным набором датчиков. В таком случае придется докупать дополнительные элементы.
- Функциональность. Это может быть длина кабеля, возможность скрыть его проводку, защита от воздействий окружающей среды, простая замена поврежденных участков.
- Дальность расстояния работы беспроводного датчика. Этот момент важен, поскольку удаленность прибора от контроллера может быть значительной, либо присутствуют дополнительные препятствия в виде стен, перекрытий и так далее. В таком случае необходимо проконсультироваться с продавцом товара.
Контроллер
Контроллер представляет собой главный управляющий центр системы. Существует ряд особенностей его эксплуатации:
Автономность прибора на случай отсутствия электроэнергии. При сильном затоплении может произойти замыкание электропроводки, а это значит, что контроллер выйдет из строя, и электрокраны не будут работать
Поэтому так важно, чтобы главный управляющий центр имел автономное питание.
Обеспечение резервного питания для прибора очень важно, поскольку даже при автономном варианте батарейки могут разрядиться.
Важным условием является возможность прибора управления работать с радиодатчиками. Это важно, поскольку в некоторых помещениях нет возможности прокладывать кабели.
Минимальное время реагирования на протечку
В этом случае имеется в виду время, за которое реагируют датчики, сам контроллер, и происходит закрывание электрокрана.
Контроль защиты от обрыва в цепи сенсоров. Это важный параметр, поскольку в процессе эксплуатации проводка может быть оборвана детьми, домашними любимцами или грызунами. При этом датчик перестанет функционировать и помещение останется без защиты.
Число кранов и датчиков, одновременно подключающихся к контроллеру. Чаще всего это четыре датчика и два электрокрана. Но бывают варианты, когда этого не хватает, поэтому важна функция дополнительных устройств, которыми может обладать система стоп потоп.
Комфорт эксплуатации – это показатель уровня зарядки, индикация при возникновении течи, самоочистка кранов, возможность временно выключить датчики, например, для уборки помещения, ассортимент батареек для питания, которые легко приобрести.
Исполнительные (запорные) устройства
Еще одним важным элементом в системе является электрокран
Важно, чтобы используемые краны от протечек отвечали определенным характеристикам:
Скорость закрывания крана. От этого зависит количество воды, которая протечет при аварийной ситуации. Чем быстрее произойдёт закрытие, тем меньший ущерб получит помещение.
Компактность, габаритные размеры кранов – это влияет на расположение их в сантехнической системе.
Простота установки и демонтирования
Поскольку работа с кранами осуществляется в тесном сантехническом шкафу, то очень важно обеспечить легкий доступ к ним.
Материал изготовления: влияет на длительность эксплуатации и надежность устройства. Лучшими вариантами являются латунь или нержавейка.
Длина электропровода
На этот показатель влияет удаленность крана от контроллера.
Толщина кабеля важна при установке антипротечки и желании скрыть его от глаз.
Область применения устройств контроля над протечками жидкостей
В быту датчики протечки устанавливают в комнатах, где присутствует вода. Это ванные комнаты, туалет и кухня. Протечки возможны и в системах отопления, поэтому их монтируют совместно с нагревательными приборами.
Что же характеризует работу контрольных приборов?
- Приборы контроля над состоянием гидросистем в квартире потребляют совсем немного энергии в «спящем» режиме. На практике это энергопотребление не превышает значение 1-3 Вт.
- В момент возникновения чрезвычайной ситуации исполнительные механизмы потребляют от 10-12 до 25-30 Вт. Это повышение потребления энергии длится в течение всего нескольких секунд, необходимых для того, чтобы перекрыть подачу воды или теплоносителя в системе отопления.
- На промышленных производствах используют аналогичные приборы, электронный датчик уровня воды даст сигнал о резком изменении показателей.
- Своевременно сработает защита, которая предотвратит аварию или иное вредное воздействие на станки и обслуживающий персонал.
- Не только в производственных цехах работают приборы контроля над уровнем воды. В водохранилищах используются устройства, которые предупредят о возникающих проблемах – снижении или повышении уровня.
Своевременное оповещение и прекращение подачи воды или наоборот сброс через сливные устройства поможет предотвратить трагедию.
На что обратить внимание при выборе?
Выбирая систему, человек ищет продукт, который безопасен, работает без сбоев, быстро перекрывает воду, удобен в эксплуатации, прост в установке и имеет справедливую цену.
Как узнать диаметр труб
Найдите маркировку на трубе или подсоединенном кране. Если на металлической трубе написано «ДУ 15», на пластиковой — «20×2,3» или «20×3,4» (ключевое число 20), то она имеет диаметр 1/2 дюйма. Если красуется надпись «ДУ 20» — 3/4 дюйма. Аббревиатура ДУ (Диаметр Условный) означает внутренний диаметр трубы в миллиметрах. Условный потому, что не точный, примерно равный значению стандарта.
Если маркировку не нашли, измерьте диаметр штангенциркулем или ниткой — длину окружности. Разделите длину окружности на число «пи» = 3,14. Получите наружный диаметр. Он больше внутреннего. При значении 20 ± 3 мм вы имеете дело с полудюймовой трубой. Если результат в пределах 26-28 мм, у вас труба диаметром 3/4 дюйма.
Стандартный диаметр водопроводных труб в квартире — 1/2 дюйма, стояков и труб отопления— 3/4 дюйма.
Состав и схема устройства типовой системы защиты
Как видно из приведенного выше принципа работы защиты от протечек воды, такой комплекс защиты включает в себя следующие базовые элементы:
- Электронный блок управления, отвечает за функционирование комплекса (а на рис. 1).
- Датчики, которые фиксируют протечку и подают сигнал контроллеру (с и d).
- Электроприводная запорная арматура, она перекрывает водоснабжение по команде блока управления (b).
В качестве примера приведем упрощенную электрическую схему защиты Gidrolock.
Рисунок 2. Упрощенный вариант типовой схемы защитных систем
Обозначения:
- Подключение к шине защитного заземления.
- Предохранитель на блоке питания контроллера защиты.
- Корпус электронного контроллера, как правило, он представляет собой герметичную конструкцию, не допускающую попадание воды внутрь. В качестве материала используется пластик или другой изоляционный материал.
- Корпус запорной арматуры с электроприводом.
- Подключение корпуса электропривода к шине заземления.
- Обмотки электропривода.
- Устройство защитного отключения, устанавливается на линию питания системы.
- Трансформатор, обеспечивающий гальваническую развязку по питанию.
- Ключи управления электроприводом запорной арматуры.
Классификация систем защиты от протечек
Системы «антипротечка» классифицируют по следующим основным признакам:
- По количеству кранов с электроприводом в комплекте.
- По способу информирования о протечке.
- По способу обмена информацией между датчиками и блоком управления.
Как правило, количество кранов с электроприводом в комплекте должно составлять не менее двух. Это связано с тем, что краны должны устанавливаться стояках холодной и горячей воды. Количество кранов, в зависимости от выбранной системы, может быть увеличено
Суть информирования о протечке
Существуют следующие способы информирования о протечке:
- Индикация на дисплее контроллера;
- Индикация на дисплее, сопровождающаяся шумовыми сигналами;
- Шумовая сигнализация, индикация и отправка сообщения.
Передача сообщений возможна в том случае, если система оснащена GSM-передатчиком. В этом случае происходит отправка SMS-сообщения на телефонный номер, который зашит в памяти устройства. Ввод номера телефона производится с пульта управления. При подключении системы к интернету есть возможности рассылки сообщений посредством GPRS-соединения.
Магнитоконтактынй датчик оснащен функцией GSM-оповещения на 6 телефонных номеров. Благодаря этому все жители дома или квартиры будут практически одновременно уведомлены о протечке
Информация, отображающаяся на панели управления, зависит от модели. Чаще всего выводится информация о наличии протечек, состоянии датчиков, уровне заряда аккумуляторов и батарей.
Передача информации между контроллером и датчиками
Сигналы от датчиков утечки воды могут передаваться на контроллер, как по проводам, так и по радиоканалам. В связи с этим принято различать проводные и беспроводные системы, ориентированные на предотвращение потопа.
В проводных системах передачи информации посредством проводов на датчик подается напряжение до 5 В. В случае сухой поверхности, ток отсутствует из-за большого сопротивления между контактами. В результате воздействия влаги происходит снижение сопротивления и возрастание тока.
По проводам на электроды датчика подается небольшое напряжение, однако из-за высокого сопротивления между контактами ток отсутствует. При воздействии влаги сопротивление падает и цепь замыкается
Для исключения ложных срабатываний нужно установить минимальный порог тока, при котором контроллер закроет электромагнитные клапаны. Это связано с тем, что сопротивление между контактами снижается при образовании пара или разбрызгивании воды, но его величина остается все же довольно высокой и не достигает минимальных значений, как в результате протечки.
Внутри каждого беспроводного датчика имеется схема сравнения тока, которая срабатывает при достижении установленного значения. Специальный передатчик постоянно измеряет сопротивление контакта и при затоплении незамедлительно посылает радиосигнал тревоги на приемник. Приемник и передатчик должны настраиваться на одну частоту.
Специальный передатчик фиксирует рост сопротивления на контактах датчика и подает радиосигнал тревоги, который принимает радиоприемник блока управления
Сигнал передатчика модулируется с тем, чтобы избежать ложных срабатываний из-за электромагнитных помех. Каждый из производителей применяет собственные принципы модуляции, в связи с этим беспроводные датчики контроля за протечкой воды не могут быть использованы в других системах контроля протечек.
Скетч программы для Arduino IDE
#include #include const char *ssid = «xxxxxx»; // Имя роутера const char *pass = «xxxxxx»; // Пароль роутера const char *mqtt_server = «m13.cloudmqtt.com»; // Имя сервера MQTT const int mqtt_port = 14483; // Порт для подключения к серверу MQTT const char *mqtt_user = «xxxxxx»; // Логи для подключения к серверу MQTT const char *mqtt_pass = «xxxxxx»; // Пароль для подключения к серверу MQTT const int sensor = 0; // датчик воды const int drive1 = 3; // кран const int led = 5; // диод на плате #define BUFFER_SIZE 100 int tm = 300; float temp = 0; bool sensor_is_alarm = false; bool drive1_is_close = false; WiFiClient wclient; PubSubClient client(wclient); // Функция получения данных от сервера void callback(char* topic, byte* bpayload, unsigned int length) { // конвертируем byte в sting String payload = «»; for (int i = 0; i < length; i++) { payload = payload + (char)bpayload; } Serial.print(topic); // выводим в сериал порт название топика Serial.print(» => «); Serial.println(payload); // выводим в сериал порт значение полученных данных // проверяем из нужного ли нам топика пришли данные if(topic == «valve/1» && sensor_is_alarm == false) { int value = payload.toInt(); if (value == 0) drive1_is_close = true; else drive1_is_close = false; } if(topic == «valve/alarm») { int value = payload.toInt(); if (value == 0) { sensor_is_alarm = false; } else { sensor_is_alarm = true; drive1_is_close = true; } } } void setup() { Serial.begin(115200); client.setServer(mqtt_server, mqtt_port); client.setCallback(callback); delay(10); Serial.println(); Serial.println(); pinMode(led, OUTPUT); pinMode(sensor, INPUT_PULLUP); pinMode(drive1, OUTPUT); digitalWrite(drive1, LOW); } // Функция проверка датчика воды void readSensor() { int sensorValue = analogRead(sensor); if (sensorValue < 1023 && sensor_is_alarm == false) { // сработал датчик потопа sensor_is_alarm = true; drive1_is_close = true; Serial.println(«Alarm on»); } if (drive1_is_close == true) digitalWrite(drive1, HIGH); else digitalWrite(drive1, LOW); digitalWrite(led, sensor_is_alarm); } // Функция отправки показаний void sendCurrentValue() { if (tm == 0) { // отсылаем текущий статус //client.publish(«valve/alarm», String(sensor_is_alarm)); //client.publish(«valve/1», String(!drive1_is_close)); tm = 3000; // пауза меду отправками 3 секунды } tm—; } void loop() { // подключаемся к wi-fi if (WiFi.status() != WL_CONNECTED) { Serial.print(«Connecting to «); Serial.print(ssid); Serial.println(«…»); WiFi.begin(ssid, pass); if (WiFi.waitForConnectResult() != WL_CONNECTED) return; Serial.println(«WiFi connected»); } // подключаемся к MQTT серверу if (WiFi.status() == WL_CONNECTED) { if (!client.connected()) { Serial.print(«Connecting to MQTT server «); Serial.print(mqtt_server); Serial.println(«…»); if (client.connect(«arduinoClient», mqtt_user, mqtt_pass)) { Serial.println(«Connected to MQTT server»); // подписываемся по топики client.subscribe(«valve/1»); client.subscribe(«valve/alarm»); } else { Serial.println(«Could not connect to MQTT server»); } } readSensor(); if (client.connected()){ client.loop(); sendCurrentValue(); delay(1); } } }
