Детектор скрытой проводки своими руками

Схема детектора сгоревшей лампы

Детектор состоит из двух транзисторов по схеме Дарлингтона, батареи 3,6 В, светодиода, корпуса и датчика, в дальнейшем именуемого антенной — нескольких сантиметров изолированного провода.

Схема работает по принципу емкостной связи с электрической сетью, усиливая ток улавливаемый антенной и управляя светодиодом.

Входная цепь усилителя замыкается через емкость между элементами, подключенными к эмиттеру оконечного транзистора — (плоская поверхность или батарея от телефона имеет достаточную поверхность) и человеком, держащим корпус детектора, который обычно расположен на потенциале сети ноль.

Таким образом принцип проверки такой же, как и при использовании обычной неоновой лампы, но не нужно контактировать с изолированными компонентами схемы, что значительно ускоряет работу

Обратите внимание, что детектор будет работать только для линий переменного тока

Транзисторы берите практически любые, только проверьте являются ли они транзисторами NPN и обеспечивают ли усиление HFE выше 100.

Даже используя транзисторы с в = 100, можете получить усиление в 10000. Однако с таким большим усилением конечно можно будет обнаружить сетевые кабели через стену в большую глубину, но и помехи пойдут (ложные срабатывания).

Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

  • микросхема К561ЛА7;
  • 9 V батарейка Крона;
  • коннектор, разъем для батарейки;
  • ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
  • звуковой пьезоэлемент;
  • одножильный медный провод или проволока L= 5–15 см;
  • проводки для спайки контактов;
  • деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

  1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
  2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
  3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
  4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
  5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
  6. Медный провод припаиваем к концу резистора.
  7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
  8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
  9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
  10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.

↑ Доработанная схема детектора скрытой проводки

Тогда я решил попробовать добавить полевой транзистор на вход устройства, как у заводского устройства «Дятел Е-121». После этого результатом я остался очень доволен. Прибор получился чувствительным, и довольно точным для самоделки. Плюс, с питанием от аккумулятора, который заряжается от любой смартфонной зарядки с микро-USB.

Прибор видит приблизительно на 30 — 50 мм в стене. Многое зависит от интенсивности тока в проводнике, от материала стен и т.д. Кроме того, электрики говорят, что к любому подобному прибору надо приноровиться. Пишу статью, ибо такой прибор – это весьма удобная, полезная и простая в сборке конструкция, которая пригодится любому домашнему умельцу.

Поиск проводов в стене: схема детектора скрытой проводки

Тут приемный элемент (полевой транзистор или антенна) включается в схему управления частотой генератора импульсов (одновибратора, мультивибратора) на базе биполярных транзисторов, логической или операционной микросхемы.

Схема сигнализатора проводки на базе полевого транзистора и мультивибратора

Данные детекторы, хотя и наиболее просты в изготовлении, имеют существенные недостатки. Это небольшой диапазон обнаружения, а также необходимость наличия напряжения в скрытой электропроводке.

Поиск металла электропроводки

Чтобы обнаружить проводку в железобетонных конструкциях или под значительной толщиной, без возможности подачи на провода напряжения, необходимо использовать более сложные и точные конструкции детекторов, работающих подобно металлоискателям.

Работа с профессиональным прибором

Самостоятельное изготовление таких приборов экономически неоправданно, а также требует достаточно глубоких познаний в радиотехнике, наличия элементной базы и измерительного оборудования. Но опытный мастер, для пробы своих сил и собственного удовольствия может использовать имеющиеся в сети схемы металлоискателей, и своими руками изготовить подобные устройства.

Схема металлоискателя с описанием его работы

Для менее опытных мастеров, в случае необходимости обнаружения скрытой проводки без наличия напряжения, будет проще и выгодней приобрести один из таких инструментов как BOSCH, SKIL «Дятел», Mastech и другие.

Универсальный детектор проводки BOSCH

Универсальный детектор Mastech

Искатель проводки на Android

У владельцев планшетных компьютеров и некоторых смартфонов на базе Android, есть возможность использовать свои девайсы в качестве детекторов скрытой проводки.

Смартфон в роли детектора проводки

Для этого необходимо скачать соответствующее программное обеспечение в GooglePlay.

Принцип действия состоит в том, что в данных мобильных устройствах имеется модуль, выполняющий функции компаса для осуществления навигации.

При использовании соответственных программ, данный модуль используется в качестве металлоискателя.

Программа Metal Sniffer, добавляющая устройствам Android функцию металлоискателя

Чувствительности данного металлодетектора на хватит для поиска кладов под землёй, но для обнаружения металла проводов на расстоянии в несколько сантиметров под слоем штукатурки его должно хватить.

Но следует помнить, что без применения специализированных приборов, или использования профессионального металлоискателя, способного различать металлы, обнаружить скрытую в железобетонных панелях электропроводку с помощью импровизированного детектора на базе Android будет невозможно.

Индукционный нагреватель своими руками: самодельный вихревой Урок физики для 8 класса Физический прибор своими руками Cached

06/19/2013 05:48 (GMT) Корзины 0 штук на сумму 0 рублей.Измерительные приборыЗащитное оборудование и средства электробезопасностиИзвещатели напряжения и тока, скрытые детекторы — скрытая электропроводка Производитель: СНГ (Беларусь, Украина и др.)Состояние продукта: Доступно

Схема детектора обрыва проводки

Данный прототип обнаруживает изолированный кабель под напряжением на расстоянии около 4 см. Использовалась пара bc547b. Эта схема может питаться от батареи CR2032 3 В или от 2 ААА 1,5 В, так что должно работать в широком диапазоне.

Принцип работы тот же — светодиод загорается при приближении к источнику переменного напряжения. Чтоб снизить чувствительность, надо:

  1. уменьшить напряжение питания батареи;
  2. соединить базу с эмиттером второго транзистора (который со светодиодом в эмиттере) с помощью экспериментально выбранного резистора (десятки, сотни кило или мега Ом).
  3. сделать антенну из кабеля экранированного — подключить экран к минусу батареи, обрезать экран до такой длины, чтобы чувствительность не была слишком низкой или высокой.

Индикаторы скрытой проводки на микросхемах

Схема простейшего индикатора на КМОП микросхеме представлена на рисунке.

Элемент DD1.1 является детектором электромагнитного излучения, а элемент DD1.2 — повторитель сигнала. При обнаружении проводки пьезоизлучатель НА1 будет работать с частотой сети 50 Гц. В качестве антенны служит отрезок медного провода длиной 5…10 см. От ее длины зависит чувствительность детектора. Если длина будет больше 15 см, то это может привести к самовозбуждению схемы, поэтому злоупотреблять ее длиной нельзя.

В качестве источника питания можно использовать четыре гальванических элемента типа A316, соединенные последовательно.


На следующем рисунке представлена схема более сложного варианта индикатора на КМОП-микросхеме, который имеет кроме звуковой еще и световую индикацию наличия электромагнитного излучения.

Он построен на микросхеме DD1 типа К561ЛА7, причем используются все ее элементы. Схема состоит их детектора электромагнитных излучений на элементе DD1.1, НЧ-генератора (рабочая частота около 1 кГц) на элементах DD1.2, DD1.3 и инвертора DD1.4, который управляет светодиодом HL1. Схема в настройке не нуждается.


Следующая схема индикатора состоит из двух узлов — усилителя напряжения переменного тока, основой которого служит микромощный операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на инвертирующем триггере Шмитта DD1.1 микросхемы К561ТЛ1, частотозадающей цепи R7C2 и пьезоизлучателе BF1.

При расположении антенны WA1 вблизи от токонесущего провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор звуковой частоты.

Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9 В, не превышает 2 мА, а при включении светодиода HL1 — б…7 мА. Источником питания может быть батарея 7 Д-0,125, «Корунд» или аналогичная зарубежного производства.

Иногда, особенно когда скрытая проводка расположена высоко, наблюдать за свечением индикатора HL1 затруднительно и вполне достаточно звуковой сигнализации. В таком случае светодиод может быть отключен, что повысит экономичность прибора. Все постоянные резисторы — МЛТ-0,125, подстроенный резистор R2 — типа СПЗ-38Б, конденсатор С1 — К50-6. Антенной WA1 служит площадка фольги на плате размером примерно 55х12 мм.

Монтажную плату индикатора скрытой проводки размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора. На лицевой стороне корпуса располагают выключатель питания SA1, светодиод HL1 и звукоизлучатель BF1 Начальную чувствительность прибора устанавливают подстроечным резистором R2 Безошибочно смонтированный прибор в налаживании не нуждается.

Бывают и более сложные индикаторы скрытой проводки, но они необходимы больше профессионалам, а не любителям.

Советы по использованию

Расскажем немного об инструкции по пользованию данными приборами.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое дифавтомат, для чего применяют, как подключить

Здесь следует учитывать, что каждый вид прибора имеет разные условия использования.

Так, электростатический детектор может обнаруживать только проводку под напряжением, поэтому вначале нужно проверить имеется ли оно в сети.

Затем нужно проверить сигнализацию этого прибора. Для этого нужно поднести его к не скрытому проводу.

Самые простейшие приборы обычно оснащены только звуковой сигнализацией с меняющейся тональностью. При максимальном приближении к проводу нужно запомнить тон звука, после чего можно приступать к поиску скрытой проводки.

Сразу с собой лучше взять карандаш или ручку, чтобы сделать пометки пролегания провода.

С электромагнитным детектором работать несколько проще. Какие-либо проверки самого прибора не нужны, а вот подготовительные работы понадобятся.

Сводятся они к подключению к сети потребителя мощностью от 1 кВт.

Самыми легкими в использовании являются комбинированные приборы.

Обычно у них на панели детектора расположены клавиши управления прибором, позволяющим выбрать материал, который будет искаться в стене, то есть достаточно, нажать требуемую клавишу, и прибор будет реагировать на выбранный материал.

К примеру, тот же Bosh GMS 120 Prof на передней панели имеет клавиши выбора материала – дерево, металл, проводка под напряжением.

При этом на его дисплее будет выводиться более подробная информация при обнаружении чего-либо в стене.

И еще, перед началом работ по исследованию стены, все же нужно проверить заряд батареи, от которой питается прибор. Чем больше батарея будет разряжена, тем хуже будет определять прибор.

Схема детектора обрыва проводки

Данный прототип обнаруживает изолированный кабель под напряжением на расстоянии около 4 см. Использовалась пара bc547b. Эта схема может питаться от батареи CR2032 3 В или от 2 ААА 1,5 В, так что должно работать в широком диапазоне.

Принцип работы тот же — светодиод загорается при приближении к источнику переменного напряжения. Чтоб снизить чувствительность, надо:

  1. уменьшить напряжение питания батареи;
  2. соединить базу с эмиттером второго транзистора (который со светодиодом в эмиттере) с помощью экспериментально выбранного резистора (десятки, сотни кило или мега Ом).
  3. сделать антенну из кабеля экранированного — подключить экран к минусу батареи, обрезать экран до такой длины, чтобы чувствительность не была слишком низкой или высокой.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Электростатический сканер

Реагирует на электрическое поле, создаваемое проводником с током. Прибор обнаруживает переменное электрическое поле, создаваемое рядом с проводником электросети. Такой сканер не сможет обнаружить проводку, если она не под напряжением.

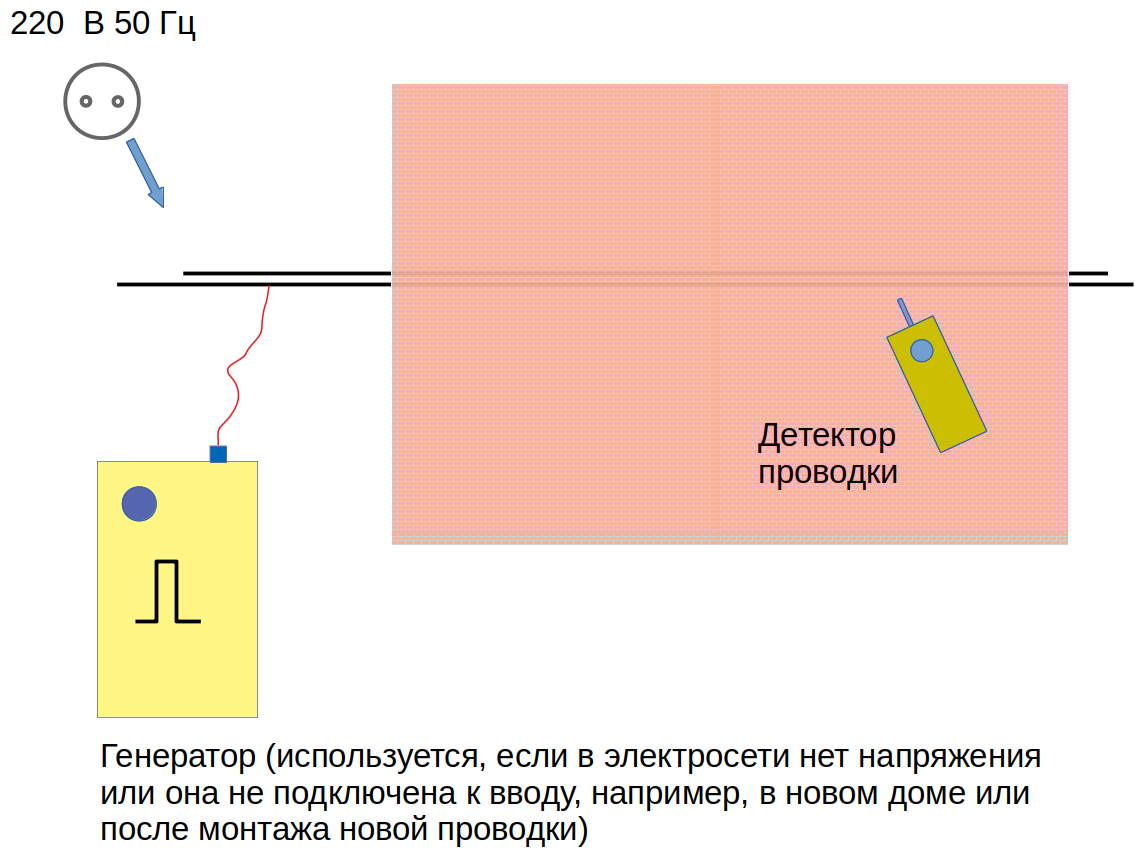

Напряжение можно подавать от маломощного генератора импульсов. Сканером обследуют место предполагаемой трассы и его нужно подвести к месту, где сигнал имеет наибольшую силу. Индикаторы сигнала бывают разными. Это может быть светодиод, зуммер (“пищалка”), ЖКИ-дисплей. Такой прибор определяет проводку на расстоянии до 10 … 15 см, что вполне достаточно для стен. Это самый дешевый вид сканеров.

Электромагнитный сканер

Реагирует на переменное магнитное поле от провода с током. Как и предыдущий детектор, он обнаруживает проводку только в том случае, если она находится под напряжением. Чувствительность этого сканера примерно такая же, как у электростатического. Цена обеих видов приборов примерно одинаковая. Такие искатели скрытой проводки хорошо подойдут для домашних ремонтов непрофессионалам.

Разница между детекторами

В электростатическом искателе чувствительным элементом является небольшой штырь, в котором переменным электрическим полем наводится напряжение. В электромагнитном приборе – используется катушка. Переменное магнитное поле наводит в ней ток. Поскольку сигналы получается слишком слабыми для непосредственного отображения, то они дополнительно усиливаются электронным усилителем.

В принципе, оба детектора действуют, как радиоприемник. Поскольку частота переменного тока слишком мала, то чувствительности такого детектора хватает только на очень маленькое расстояние от провода. Но вполне достаточного для целей поиска проводов в стенах небольшой толщины, не экранированных металлической сеткой, листами и другими проводящими препятствиями.

Если проводка идет в металлических трубах, то обнаружить ее таким детекторами будет невозможно. Штукатурка или дерево никаких преград электрическому или магнитном полю практически не представляют.

Мнение эксперта
Торсунов Павел Максимович

В сети есть схемы для самодельной сборки простых детекторов проводки, но они потребуют некоторых знаний и навыков для изготовления. Хотя это наиболее дешевый вариант, но подойдет он далеко не каждому. Люди, для которых время – деньги, предпочтут купить готовый.

Домашний мастер: сделать детектор своими руками

Многие мастера гордятся тем, что самостоятельно сооружают необходимые приспособления. Самоделкины убеждены: детектор скрытой проводки своими руками сделать не сложно. Паяльник, радиодетали и чуть-чуть сноровки решат поставленную задачу. Получится дешево и надежно.


Детектор скрытой проводки своими руками сможет сделать каждый – было бы желание

Индикатор скрытой проводки своими руками можно сделать в двух вариантах. Первый основан на использовании принципа умножения напряжения. Второй представляет собой устройство, работающее на микросхеме, которая улавливает электромагнитное поле.

Итак, первый тип устройства базируется на использовании транзисторов. В основу должны лечь сверхчувствительные транзисторы. Можно использовать марку ВС547. Данные элементы характеризуются высоким коэффициентом усиления на фоне ничтожного уровня помех. К ним в пару понадобятся маломощные резисторы. Естественно, индикаторный светодиод. Все это нужно будет поместить в специальный корпус. Снабдить батарейками.

Собирается такой тип устройства по схеме:

Схема дополняется выключателем.

Когда прибор готов, необходимо провести проверку его рабочего состояния. Для этого его нужно приблизить к проводу. Если светодиод загорелся, то со своей функцией устройство справляется. Можно экспериментировать со стенами.

Прибор для определения скрытой электропроводки во втором варианте изготавливают на базе приемника радиосигнала. Потребуются две антенны, транзистор, микросхемы, светодиоды, конденсаторы, резисторы. Такой инструмент поможет не только найти кабель в стене, но и старые гвозди, куски арматуры. Для этого искатель проводки в стене необходимо снабдить переключателем. Он будет менять режим электростатического детектора на вариант индуктивного металлодетектора. И наоборот.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

На полевом транзисторе

Такие транзисторы очень чувствительны к электрическому полю. Именно эту его способность и будем использовать в следующих схемах.

Из рисунка видно, что устройство очень простое и легко собирается своими руками без каких-либо специальных приспособлений. Напряжение питания 3–5 В. Потребляемый ток настолько мал, что этот детектор проводки может работать до 6 часов без отключения. Катушка антенны намотана проводом 0,3–0,5 мм на сердечник, диаметром 3 мм. Сколько витков, зависит от провода: 0,3 мм – 20 витков, 0,5 мм – 50 витков. Антенна работает и с каркасом, и без него.

Настройка: необходимо подобрать по значению R1, чтобы громкость динамика была максимальной. Транзистор можно заменить аналогом – КП303Д. Наличие металла на пути пробника не влияет на его работу.

Искатель обрыва провода

Этот приборчик настолько компактен, что его можно собрать в корпусе от маркера. Антенна вытягивается через отверстие в нем. Ее длина 5–10 см, но если электропроводка расположена неглубоко в стене – не глубже 5–10 см – тогда будет достаточно длины ножки полевого транзистора.

В качестве датчика используется полевичок VT1. Чувствительность у него сильная. Когда его затвор окажется рядом с электропроводкой, сопротивление «сток – исток» уменьшится. Это приведет к открыванию двух других транзисторов и зажиганию светодиода.

Полевик КП103 подойдет с любой буквой, светодиод – АЛ307,буква тоже значения не имеет. Биполярные транзисторы – какие есть в наличии, подобной проводимости, маломощные. Коэффициент передачи выбрать как можно больше. К примеру, вместо КТ203 можно использовать КТ361.

Обратите внимание: при монтаже КП103 ставят горизонтально, а его затвор загибают так, чтобы он был над корпусом транзистора. Собрать своими руками такой искатель проводки очень просто
