Диммер для светодиодов и светодиодных ламп на 220 В

Производители светорегуляторов: где купить диммеры для светодиодных ламп 220В

Руководствуясь мнениями специалистов, купить диммеры для светодиодных ламп лучше у зарекомендовавших себя производителей электроустановочных приборов. Ведущие компании-производители диммеров для светодиодных ламп: Legrand, Schneider, Makel. Они предлагают полный комплекс оборудования: от бытовых выключателей до систем управления освещением.

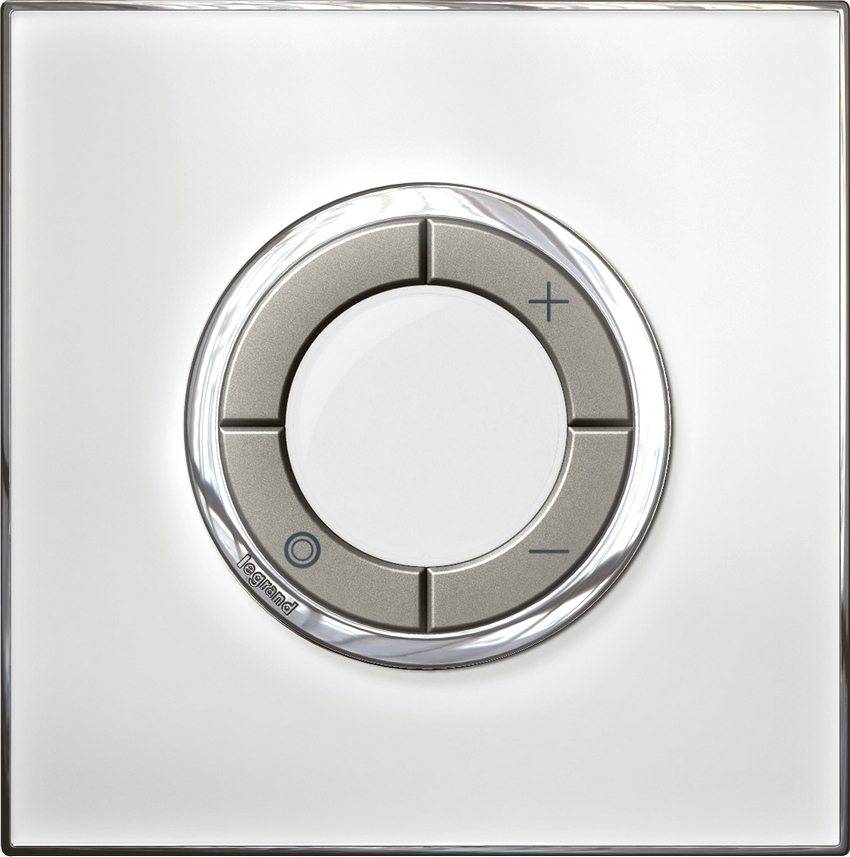

Диммеры Legrand для светодиодных ламп 220В

Вся продукция, выпускаемая компанией Легранд, разработана на основе передовых технологий и отвечает требованиям европейского качества. Главное преимущество электроустановочных приборов этого производителя – простота в монтаже, безотказное функционирование и великолепный дизайн. Все изделия сертифицированы и отвечают требованиям ГОСТ.

Главные преимущества диммеров Legrand — современный дизайн, надежность и простой монтаж

Прежде чем купить диммер для светодиодной лампы, следует ознакомиться с данными о совместимости устройства, имеющимися в специальной таблице. Как правило, пункты реализации светотехники имеют эту информацию. В идеале, купив диммируемую светодиодную лампу, лучше сразу проверить ее совместимость с приобретаемым светорегулятором.

Диммеры Schneider Electric

Еще одним производителем с мировым именем является компания Шнайдер Электрик. Диммеры этого производителя представлены в нескольких сериях. Устройства имеют элегантный дизайн и выполнены в семи цветовых вариантах. Длительность эксплуатации приборов обусловлена использованием проверенных и качественных материалов. Светорегуляторы снабжены защитой от короткого замыкания, перегрузки и перегрева.

При производстве диммеров Schneider Electric используются качественные и проверенные материалы

Благодаря специальным направляющим и монтажным лапкам, устройства легко и быстро монтируются. Вся продукция обеспечена гарантией от производителя на 18 месяцев. Разработаны гибкие условия обмена и возврата устройств. Компанией постоянно ведутся работы по созданию новых приборов с более усовершенствованными функциями.

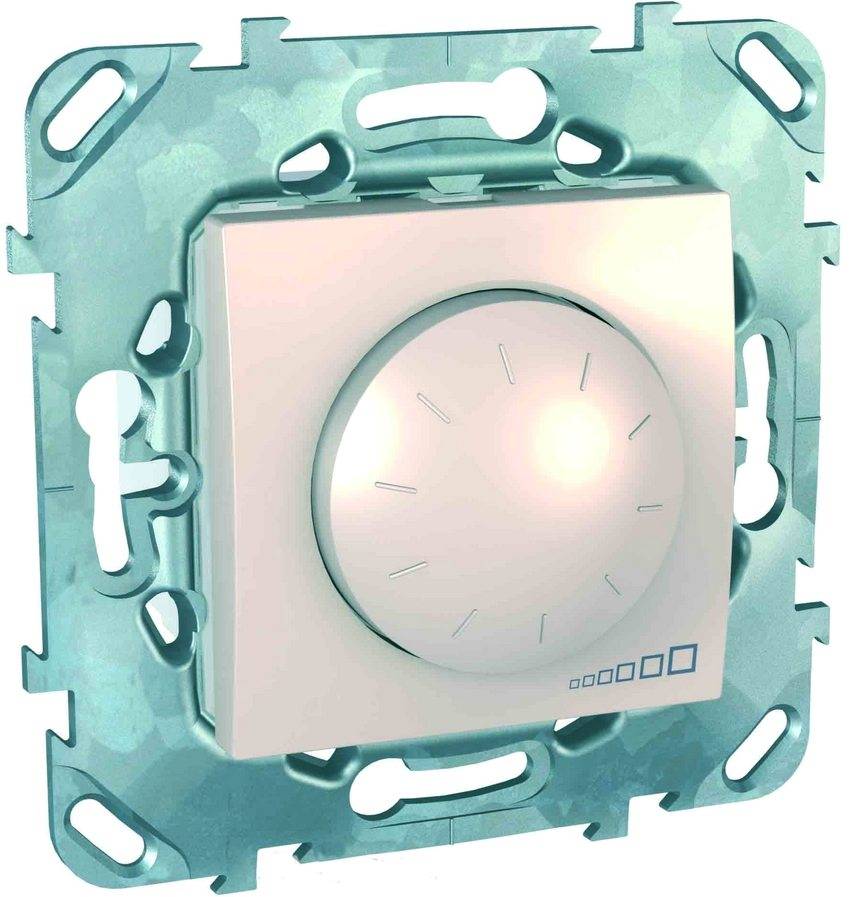

Цена поворотного диммера Шнайдер серии Уника ТОП цвет Графит для галогенных светильников и ламп накаливания составляет 4200 руб., стоимость поворотно-нажимного светорегулятора Шнайдер Электрик серии Уника мощностью 400 Вт цвета Алюминий для галогенных ламп – 4050 руб.

Существуют и более бюджетные серии диммеров Шнайдер, цена которых не превышает 1500 руб. Таким образом можно приобрести светорегулятор поворотного типа серии W59 мощностью 300 Вт в цвете Матовый хром под скрытый монтаж за 1400 руб.

Светорегуляторы, установленные в доме, заметно повышают уровень комфорта

Различие диммеров по месту установки и по типу управления

Регулятор яркости свечения ламп называется диммером. Для led источников света принцип работы устройства отличается от регуляторов ламп накаливания.

Светодиодные источники света различаются на самостоятельные устройства в виде ламп или, требующие индивидуальной сборки, например, led ленты. Практически любая светодиодная лампочка, рассчитанная на 220в, на сегодняшний день является диммируемой. Она может быть с цоколем E, MR, или G. Лампочку достаточно поместить в патрон обычной сети и через диммер управлять ее работой. Для управления led лентой понадобится диммер с системой ШИМ.

Сразу надо оговорить, что ШИМ расшифровывается как широтно-полюсная модуляция. Это своего рода генератор, создающий ток высокой частоты 200 Гц. На выходе генератора образуется импульс, от которого светятся светодиоды. Иначе говоря, яркость свечения светодиодного источника света зависит от импульса, а обычной лампочки накаливания – от силы тока. Это, кстати, ответ на вопрос, можно ли использовать led диммер с другими источниками света. Конечно – нельзя.

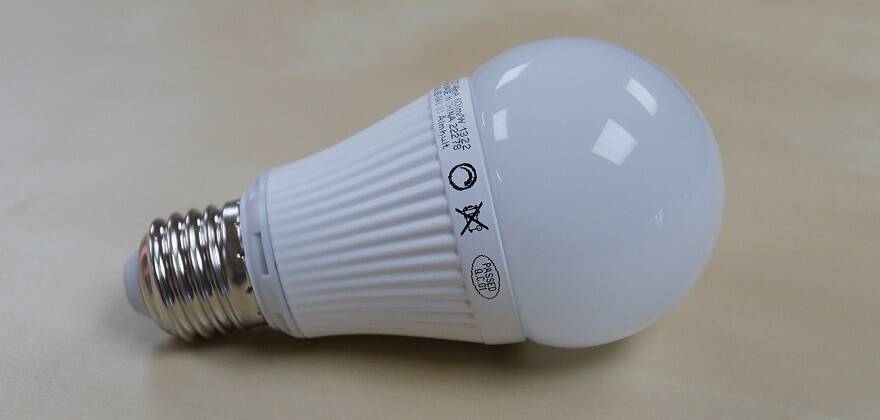

Внутри светодиодной лампы стоит драйвер. Он является стабилизатором напряжения и имеет свой диммер, преобразующий 12 или 24 вольта на импульс, питающий светодиоды. В диммируемых лампах драйвер реагирует на внешний регулятор – диммер. При увеличении регулятором силы тока от драйвера исходят импульсы максимального уровня ШИМ. Уменьшая силу тока, импульсы ШИМ падают с промежуточными значениями. Так происходит регулировка яркости. Во время включения лампа через диммер первоначально загорается на 10% от своей мощности.

Светодиодные ленты не имеют своего драйвера. Для них надо ставить отдельный блок питания. Мощность блока и диммера должны подбираться в соответствии с количеством светодиодов, размещенных на ленте. Однако существуют led лампочки, рассчитанные на рабочее напряжение 12 или 24 вольта. Для них тоже необходим отдельный модуль и диммер с системой ШИМ. Если на упаковке указано, что такая лампа является диммируемой, то ее яркость можно изменять стандартным led регулятором.

Различие по месту установки

В зависимости от назначения диммеры различаются по месту установки:

  • установка модульного диммера для светодиодных ламп выполняется внутри распределительного щитка. Управление устройством ведется через выносной или ДУ пульт. Однако применять их в быту не принято из-за высокой стоимости;
  • самый используемый регулятор – моноблочный. Он устанавливается в коробку вместо настенного выключателя. Для работы с led освещением нужен регулятор с системой ШИМ или диммируемые лампочки;
  • монтаж выносных блоков для точечных светильников ведется в потолочной конструкции.

Кроме ламп, на потолок монтируют led ленты, имеющие свой диммируемый блок. Их управление ведется разными способами, задуманными производителем.

Различие по типу управления

Самыми простыми по управлению считаются механические регуляторы. Они подразделяются на 3 вида:

  1. Кнопочные регуляторы считаются самыми удобными в управлении. Изменение яркости свечения ламп происходит за счет нажатия кнопок. На корпусе имеется одна общая кнопка для полного отключения освещения.
  2. Поворотный регулятор работает за счет проворачивания колеса против или по часовой стрелке. При начальном повороте можно услышать характерный щелчок, служащий включением освещения. В это время лампы загораются на 10% от своей мощности.
  3. Поворотно-нажимной механизм работает за счет проворачивания такого же колеса, но так регулируется только яркость освещения. Чтобы включить или выключить свет колесо требуется надавить. Достоинство этих диммеров заключается в наличии памяти. Устройство запоминает последние настойки яркости ламп.

Более современным считается сенсорный диммер. Устройства имеют много функций, управление которыми происходит на дисплее по принципу смартфона. Дорогие модели оборудованы цветным дисплеем.

Удобными в управлении считаются диммеры с пультом ДУ. Дистанционное устройство может передавать сигнал регулятору через инфракрасный порт или по радиоволне. Первый вариант требует точного направления пульта на регулятор точно так, как происходит переключение на телевизоре каналов. Второй вариант очень удобен, так как управлять освещением можно, находясь в любой комнате или даже на улице возле дома.

Используя диммер, работающий через Wi-fi, управлять освещением можно с планшета или смартфона. Регулировка освещением с диммером подобной модели используется в «умных домах». В дополнение система комплектуется пультом управления.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

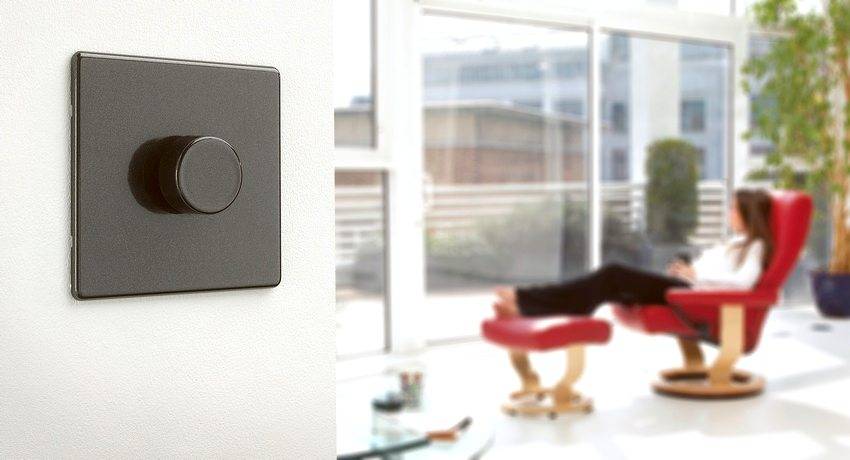

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Виды диммеров и варианты установки

Обычному потребителю не очень интересно, как происходит процесс регулирования яркости. Большинству пользователей нужна информация о потребительских свойствах светорегуляторов, об уровне комфорта, который они могут обеспечить и о вписывании их в интерьер. По этим свойствам диммеры бывают:

  1. Приборы с ручным управлением. Похожи на обычный сетевой выключатель освещения, только оснащены поворотной рукояткой. Устанавливаются на стену на место выключателей освещения.
  2. Диммеры с ручной регулировкой, оснащенные сенсорным управлением и ЖК-дисплеем. Имеют расширенные сервисные возможности – таймеры, предустановка сценариев и т.д. Стоят заметно дороже.
  3. Светорегуляторы с дистанционным управлением. Регулируются с пульта (подобного ПДУ телевизора и т.п.). Связь происходит по ИК-порт или по радиоканалу. Диммеры по второму варианту проще спрятать за элементами интерьера. Например, смонтировать за натяжными потолками, а потом подсоединить к ним LED-светильник.
  4. Диммирование RGB-лент происходит в процессе регулировки цветности и создания спецэффектов с помощью контроллеров.

В большинстве случаев светорегуляторы совмещены с выключателями питания светодиодных светильников.

В заключении видео: Современные способы диммирования светодиодных лент.

Установить и подключить диммер самостоятельно несложно. Но надо помнить, что для разных типов светотехнических приборов применяются различные способы регулировки яркости. Диммер, предназначенный для галогенных приборов, не подойдет для регулировки интенсивности свечения LED-лент.

Классификация диммера для светодиодных ламп

При покупке светорегуляторов нужно учитывать, что вариаторы для энергосберегающих, светодиодных и для обычных ламп накаливания имеют определенные различия и классификацию. Диммеры разделяют по конструктивным особенностям, способу и месту монтажа, принципу управления и прочим характеристикам.

Многообразие светорегуляторов позволяет легко подобрать нужное устойство

По месту и способу монтажа

По месту монтажа светорегуляторы делятся на выносные, модульные и настенные.

  • Модульные. Данный вид диммера монтируется на DIN-рейку в распределительном электрощите вместе с УЗО. Подобные вариаторы можно легко установить или заменить в любое время, но для этого устройства необходимо во время ремонта или строительства предусмотреть прокладку отдельного провода. Модульные диммеры прекрасно подойдут при обустройстве жилища по системе «умный дом».
  • Выносные.  Это небольшие устройства длиной 20÷30 мм и имеющие три сенсора управления. Так как в них предусмотрено удаленное управление, то такие диммеры могут монтироваться рядом со светильником или непосредственно в самом осветительном приборе. Светорегулятор может устанавливаться одновременно с люстрой и не требует штробления стен или потолка. Идеальный вариант, если решено установить вариаторы для освещения, а ремонт уже сделан.

Дистанционное управление светорегулятором довольно комфортно

Настенные. Подобные регуляторы освещения монтируются точно так же как розетки и выключатели непосредственно в помещении, в котором располагаются диммируемые светодиодные лампы. Монтаж такого диммера необходимо выполнять до ремонта и нанесения финишного покрытия, поскольку для установки требуется штробление стен или потолка.

По принципу управления

Если говорить о принципе управления диммера и, то они в свою очередь делятся на механические, сенсорные и дистанционные.

Механика

Вариаторы для освещения с механическим управлением — это самые первые и наиболее простые устройства для регулировки интенсивности светового потока ламп. На корпусе диммера имеется вращающаяся круглая ручка, посредством которой происходит управление переменным резистором и, соответственно, включение и выключение ламп.

Старый добрый и безотказный механический диммер

Среди механических диммеров встречаются кнопочные и клавишные модели. Такие устройства, так же как и обычные выключатели имеют клавишу отключения осветительного прибора от сети.

Сенсор

Светорегуляторы с сенсорным управлением имеют более солидный и современный вид. Чтобы выполнить диммирование светодиодных ламп, нужно просто легко прикоснуться к сенсорному дисплею. Однако подобные диммеры стоят дороже, чем их механические аналоги.

Такой сенсорный светорегулятор никого не оставит равнодушным

«Дистанционка»

Технологии повышают уровень комфорта

Регуляторы освещения с дистанционным управлением оснащены пультом, с помощью которого настройка оптимального уровня интенсивности свечения лам выполняется по радиоканалу или через ИК-порт. Управление по радиоканалу возможно даже с улицы, тогда как пульт с ИК-портом может выполнять настройку только при наведении его непосредственно на диммер.

Светорегулятор с пультом на радиоуправлении

Также существуют модели светорегуляторов, которые позволяют управлять освещением через Wi-Fi, и используются они в основном в системах «умный дом».

Одной из разновидностей диммеров являются акустические регуляторы освещения, которые срабатывают на хлопки или голосовые команды.

Какие преимущества дает регулятор?

Как указывалось выше, в первую очередь диммирование сокращает энергопотребление. Указанной причины уже достаточно для его подсоединения к светодиодным лампам в жилище и любых других помещениях. Но есть еще целый список достоинств.

К ним относятся:

  1. Возможность менять интенсивность свечения — обеспечивает владельцам повышение комфортности проживания, помогает сделать любой интерьер индивидуальным, эксклюзивным. Так, к примеру, помещение с помощью освещения можно делить на отдельные зоны. А также получится менять яркость в зависимости от времени суток, потребностей.
  2. Имитирование присутствия в помещении владельцев — такая опция будет незаменимой во время отпуска, командировки, что позволит легко ввести в заблуждение домушников.
  3. Автоматическое отключение/отключение — современные диммеры могут программироваться, кроме того, ими в силах управлять различные внешние устройства, к примеру, планшеты, смартфоны. Есть специальные сигнальные приборы, подающие команды драйверам питания.

Всевозможные предустановленные режимы свечения, мигания позволяют один раз выбрать оптимальные варианты на любое время суток и не тратить время в будущем. Кроме того, это не просто удобно, но и позволяет больше экономить.


На картинке изображена обычная синусоида электрического тока, именно в таком виде он подводится к светодиодным лампам, но диммированние в таком случае невозможно

Важным преимуществом является и дистанционное управление. С его помощью регулировать напряжение, а, следовательно и яркость свечения, человек может различными способами, например, используя пульт, радио и звуковые сигналы (хлопки, голос).

При этом сами современные регуляторы отличаются долговечностью, неприхотливостью. К тому же они удобны в использовании.

Также нужно знать, что с их помощью можно управлять светодиодными лампами с привычными стандартными цоколями, к примеру, ними могут быть знакомые Е27, Е14, а также многие другие востребованные и редкие. Это существенно облегчает создание системы.

Важно и то, что диммеры способны контролировать свечение одного светильника, нескольких и даже целой группы. Они устойчивы к перегрузкам, бесшумны при правильно подобранной модели, имеют небольшой вес, отличаются компактностью. Это опять же синусоида тока, но, если сравнить с предыдущей картинкой, то видно, что она существенно «обрезана» — то есть короткие импульсы при продолжительных паузах и есть результат диммирования


Это опять же синусоида тока, но, если сравнить с предыдущей картинкой, то видно, что она существенно «обрезана» — то есть короткие импульсы при продолжительных паузах и есть результат диммирования

Стоимость такого оборудования бывает различной, поэтому заинтересованный потребитель сможет подобрать оптимальное решение согласно своего бюджета, которое обеспечит получение ожидаемого результата.

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.

Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.

За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

Как сделать своими руками

Если вы хоть немного дружите с паяльником, тогда сделать устройство самостоятельно не составит слишком большого труда. Для работы вам понадобятся следующие элементы:

  • два резистора (переменный и постоянный);
  • провода;
  • неполярный конденсатор;
  • симистор и динистор.

Все последующие действия производят, отталкиваясь от основной схемы, предоставленной ниже:


С помощью переменного резистора подаётся ток на встроенный конденсатор. Таким образом сам конденсатор заряжается, и лампочка начинает гореть.

Чтобы собрать диммер следует все детали соединить между собой таким образом, как указано на схеме. На конечном этапе все концы используемых элементов необходимо припаять к медным проводам, предварительно осуществив обязательное обезжиривание.

Тип лампочек

Важно запомнить, что встречаются регуляторы освещения, подходящие для ряда определенных типов ламп, однако универсального диммера не существует. Выбор светорегулятора должен производиться в зависимости от вида и мощности лампочек

Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки

При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности

Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки. При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности.

Выбрать диммер для ламп накаливания значительно проще, чем для других источников света. Также преимуществом является простота его подключения: его можно установить вместо обыкновенного выключателя. Но нужно отметить такой момент, что уменьшая яркость лампы накаливания при помощи светорегулятора, цвет ее свечения также изменится и станет более красным.

Что касается люминесцентных ламп, то выбрать регулятор освещения для них практически невозможно. Теоретически данное мероприятие возможно, но при условии создания сложной технической системы с дополнительным использованием электронного пускорегулирующего аппарата и контроллера. При этом сам диммер будет отличаться от применяемого для лампочек накаливания.

Выбрать регулятор света для энергосберегающих ламп, то есть для компактных люминесцентных (КЛЛ), несколько проще. Если в КЛЛ уже имеется встроенный пускорегулирующий аппарат (ПРА), то данная лампочка легко диммируется при помощи обычного регулятора. При отсутствии ПРА, она будет диммироваться с таким же трудом, как и обычная люминесцентная, что весьма трудоемко и затратно.

Для галогенных ламп выбрать светорегулятор очень просто. При этом, можно использовать регулятор для лампочек накаливания, либо приобрести диммер именно для этого типа изделий

Следует обратить внимание на напряжение, от которого работает галогенка. Если речь идет о напряжении 12В, то необходимо применение понижающего трансформатора

Выбор диммера для устройств, основанных на применении светодиодов более затруднителен

Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления

Выбор диммера для устройств, основанных на применении светодиодов более затруднителен. Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления.

При выборе диммера для LED-ламп 12 В стоит не забывать о применении понижающего трансформатора напряжения, а также об использовании специального контроллера

Чтобы выбрать регулятор освещения для светодиодных модулей, лент и линеек, нужно обратить также внимание на напряжение, от которого эти устройства работают. Обычно это 12В, а как уже было сказано выше, для их работы требуется установка дополнительных приспособлений, среди которых контроллер и специальная интеллектуальная панель управления

Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:

Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:
