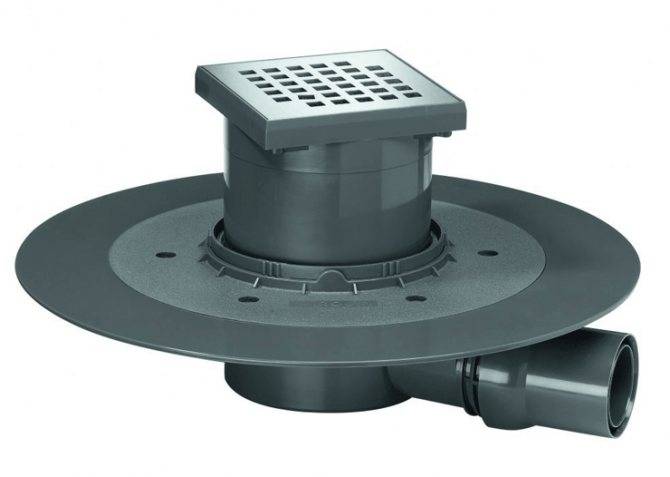

Душевой трап

На что обратить внимание при выборе

При выборе душевого лотка или трапа я рекомендую определить бюджет. Можно купить лоток за 5 000 рублей, а можно за 80 000 рублей.

При этом по характеристикам они будут примерно одинаковыми. Ниже я напишу свой рейтинг трапов и лотков исходя из своего опыта работы с ними.

Если вы не хотите, купаясь в душе стоять по щиколотку в воде, то вам нужно определить расход воды из душа в ванной комнате. У меня была ситуация, когда я человеку смонтировал лоток для отвода воды.

А он потом поставил тропический душ, и вода не успевала в отверстие для слива в полу уходить. Чтобы заменить трап, пришлось бы ломать кафель, а заказчик этого не захотел.

Я ему ещё на этапе монтажа канализации несколько раз говорил, чтобы он определился с душевой системой, чтобы я смог посчитать водоотвод. А он отмахивался и говорил, что потом с женой купит трап и душ. Вот и купил. Ну хоть ко мне претензий у него не было, понимает, что сам виноват.

Сейчас у нас строится много каркасных домов. А трапы для каркасников не продают. За границей их большое разнообразие, а к нам их никто не возит. Не знаю с чем это связано. Поэтому в каркасные перекрытия приходится встраивать трапы и лотки, предназначенные для установки в стяжку.

Нержавейка или пластик

Часто мне встречаются заказчики, которые уверены, что душевой трап или лоток из нержавейки самые лучшие. У меня противоположное мнение. Я считаю, что корпус трапа или лотка должен быть из пластика.

Нержавейка — это сталь, в составе которой есть хром. Именно слой оксида хрома CrO, делает сталь нержавеющей. Когда люди купаются под душем, то используют бытовую химию (шампуни, гели для душа и т.д.).

Кто знает, как и за сколько времени эти вещества повредят хромое покрытие? Правильно, никто этого не знает. А как только слой оксида хрома будет повреждён, то нержавейка тут же начнёт ржаветь.

А пластиковому корпусу лотка или трапа это не грозит. Мне встречались заказчики, которые говорили, что пластик хрупкий, а вот нержавейку точно не сломаешь. Не знаю, как спорить с такими людьми, я за свою жизнь ещё ни разу не видел, чтобы корпус дренажного канала сломался после установки.

Если лоток или трап вмонтирован в бетон, то он с ним практически одно целое. Наверное молотком можно корпус разбить, а вот ногой, даже прыгая на нём вряд ли.

Если корпус водоотводящего устройства вмонтирован в каркасное перекрытие, то сломать его тоже вряд ли получится. При условии, что трап или лоток правильно и по инструкции смонтированы.

Создание трапа

Материалы изготовления

Основным требованием к душевому трапу стало то, что он должен быть сделан из материала, неподверженного коррозии, из-за чего их делают из нержавеющих металлов и пластика. Встречается модели и из комбинированных вариантов.

Для изготовления корпуса используют:

1. Чугун – надежный и дорогостоящий материал. Корпус из него имеет отличную пропускную способность, а ещё устойчивый к коррозионному воздействию. Эксплуатационный период составляет 50 лет. Его можно использовать в бассейнах, душевых и общественных банях.
2. Нержавеющая сталь – имеет отличные антикоррозионные свойства и достаточно надёжная. Кроме того, материал отвечает строгим санитарно-гигиеническим нормам. Трапы с таким корпусом можно использовать в бассейнах, больницах, детских учреждениях и санаториях.
3. Пластик – максимально бюджетный вариант, больше подойдёт для квартир.
4. Металлопластик – комбинированный вариант.

Особо популярными цветами являются хром и бронза, так как идеально вписываются в современный и классический стиль. Решетки помогают защитить канализацию от попадания волос и грязи, а ещё могут выдерживать вес до 300 кг.

Лицевую часть делают из высокопрочных материалов:

• Закалённое стекло – по эксплуатационному сроку ничуть не хуже нержавеющей стали, но при этом имеет более привлекательный внешний вид.
• Нержавеющая сталь – особо популярна матовая или полированная.
• Пластмасса – недолговечная, но бюджетная.

Если вы хотите установить душевую в частном доме с деревянным полом, то ничего не выйдет.

Формы и размеры

Современные компании-изготовители предлагают широкий ассортимент трапов разных форм и размеров. Есть такие формы трапов:

• В виде длинного лотка.
• Треугольная.
• Квадратная.
• Прямоугольная.
• Овальная.
• Круглая.

Очень популярны именно квадратные и прямоугольные модели, так как они легко вписываются в любые душевые. Очень важна именно высота душевого трапа. Чаще всего она совпадет с уровнем подъёма покрытия пола. Высота бывает 5.5-18 см. Закономерность простая – чем выше трап, там лучше пропускная способность. Трап нужно устанавливать в самой нижней точке пола.

Выбор сифона

Сифоны для трапов от своих аналогов отличаются только отсутствием пробки, закрывающей сливное отверстие. В душевой кабине в этом попросту нет потребности, поэтому от простых дешевых сифонов придется отказаться в пользу более технологичных устройств. К ним относятся:

• сифоны с ручным управлением. Регулирующая ручка выводится на стену, что позволяет легко управлять сливным отверстием простым ее поворотом;
• click/clack-системы (открыто/закрыто). Пробка в этих устройствах вмонтирована над отверстием слива и одновременно отвечает за его открывание и закрывание. Первое нажатие пробки ногой приводит к ее приподниманию – отверстие открывается, вода удаляется. При втором нажатии пробка закрывается, не позволяя жидкости стекать.

Классификация сифонов по инженерным особенностям выглядит так:

• бутылочные – устанавливаются, в основном, на кухнях, для душевых кабин не подходят;
• гофрированные – представляют собой гибкий рельефный шланг, способный укладываться под любым углом к душевому поддону;
• классические трубные – изгибаются в виде букв U и S, а гидравлический затвор формируется непосредственно в изгибе трубы.

При нестандартных вариантах расположения слива удачным решением станет гофрированный сифон. В остальных случаях обустраивается классическая трубчатая система.

Укладка гидроизоляции

К защите пола и стен от влаги можно приступать после высыхания стяжки – примерно 4 дня. Вырезается мембрана по размерам душевой, делается отверстие для трапа, укладывается и прижимается фланцем при помощи винтов.

Вместо мембраны можно использовать мастики:

• «Эластомикс», «Эластопаз», «Технопрок». Они наносятся слоем 2-3 см и отлично защищают от влаги.
• Далее происходит сборка трапа: устанавливается сифон, одевается кольцо, ставится решетка.
• Решетку можно будет снимать для прочистки сифона.
• Укладывается еще один слой связки. Решетку на время цементных работ стоит закрыть, чтобы в слив не попал раствор.

Уложенный раствор стоит периодически смачивать для более прочного и равномерного затвердевания.

Особенности монтажа

При установке трапов требуется провести несколько типов работ:

• Подготовительные – самый легкий вариант установки – это монтаж в частном доме, сразу на этапе строительства. Таким образом будет иметься возможность оборудовать систему вертикального слива, которая станет долговечной и обеспечит максимальную эффективность отвода воды. А вот для городской квартиры данный этап будет проблематичным – в данном случае возможно ограничиться лишь горизонтальным сливом. И даже при этом потребуется поднятие пола на несколько сантиметров вверх. Если же монтировать душевую кабинку в уже отделанном помещении, то в большинстве случаев придется удалить старый пол, дабы иметь доступ к трубе канализации.
• Прокладка магистрали – на этом этапе потребуется внести нужные изменения в систему канализации (поменять трубы на новые, проложить их к месту монтажа кабинки и т.п.).
• Защитные – провести гидроизоляцию пола.
• Монтажные – трап собирается и оборудуется, согласно рекомендациям, изложенным в инструкции. В целях поддержания конструкции и до момента застывания стяжки, следует использовать идущие в комплекте ножки (при необходимости, устройство поддержки можно выполнить самостоятельно).
• Теплоизоляционные – пол необходимо изолировать посредством пенополистирола или иного материала с теплоизолирующими свойствами.
• Залив стяжки – при необходимости поднятия уровня пола на существенную высоту, укладка стяжки производится в несколько слоев.
• Финишные – поднятое напольное покрытие требуется высушить, затем произвести его отделку. В роли отделочного материала может выступить кафельная керамическая плитка для пола, которая укладывается в противоположную от трапа сторону по направлению к стенам. После отвердения раствора можно положить на слив защитную решетку.

Монтаж трапа на кафельный пол

Рассмотрим процесс установки трапа на керамическую плитку для многоквартирных домов, когда толщина стяжки недостаточная для установки этой конструкции:

• Отмеряем при помощи рулетки местоположение трапа. При этом расстояние от него до стены должно быть кратно количеству плиток, плюс учитывается расстояние между швами (2-3 мм). Это необходимо, чтобы не пришлось резать кафель.
• Подсоединяем трап к канализационному сливу при помощи труб. При этом их наклон должен быть 3-5 см на 1 погонный метр.
• Для дополнительного утепления стяжки используют пенопласт, плотностью более 35 кг/м3, а толщиной 5 см. Он мало подвержен действию влаги и обладает повышенной твердостью. Плиты укладываются на бетонную поверхность и подгоняются под размеры кабинки и трапа.

Монтаж трапа

• Сверху слоя пенопласта заливается первый слой бетонного раствора толщиной 4-5 см. Он должен покрыть всю плоскость до краев фланца. Затем раствор нужно аккуратно разровнять. В том случае, если вы не использовали листы пеностирола, придется залить больше раствора.
• Оставьте высыхать слой стяжки на 3-4 суток.
• После полного высыхания бетона, можно приступать к изготовлению гидроизоляционного слоя. Для начала делается прокладка для фланца из любого гидроизоляционного материала. По размерам она должна быть больше чем фланец и иметь отверстие, равное внутреннему диаметру кольца.
• Далее верхнюю часть фланца прикручивают болтами к нижней части, поверх прокладки.
• Готовим материал для гидроизоляции стяжки. Вырезаем в нем отверстие (больше чем диаметр фланца), а затем покрываем им всю поверхность стяжки. В итоге гидроизоляционный материал должен заходить на стены на такую высоту, чтобы ее покрыл следующий слой стяжки.

Схема обустройства душевой кабинки без бортика

• Затем в корпус трапа можно вставить его внутренние части, в том числе и сифон.
• Теперь необходимо залить еще один слой бетона. Но для этого нужно соорудить уклон, равным примерно 9-11 мм на погонный метр. Такой угол позволит стекать воде с любой точки.

Совет! В строительных магазинах продаются специальные системы для изготовления душа с трапом. Они имеют рейки различной толщины, которые становятся тем больше, чем дальше от слива. Таким образом создается необходимый уклон.

Заливаем второй слой раствора бетона. Он должен покрывать поверхность сифона не полностью, нужно оставить пространство для плитки и клея. Роль деформационных швов выполняют направляющие рейки, которые остаются в стяжке. Готовую поверхность разравнивают при помощи шпателя.

• Теперь можно начинать укладывать керамическую плитку. Лучше начинать от отверстия слива к стене. Это делается для того, что если придется подрезать кафель, то неполные плитки будут незаметнее смотреться у стены. Плитка поочередно выкладывается на цементную стяжку, на которую заранее нанесен специальный клей.
• Через сутки, когда клей полностью высохнет, можно затереть швы специальной водостойкой фугой, подобранной под цвет кафеля.

Должный уход позволит трапу для душа функционировать бесперебойно

• Место стыка трапа и плитки замазывается силиконовым герметиком.
• Корпус трапа закрывается защитной решеткой.

Трап для душа – это обязательное условие, если вы хотите установить душевую кабинку без поддона. Такой душ максимально увеличит свободное пространство в ванной комнате. К тому же это отличный вариант, если в семье есть люди с ограниченными возможностями и пожилые люди, ведь нет необходимости перешагивать через высокие борта. А сделать такой душ под силу каждому, достаточно внимательно изучить способ монтажа и правильно подобрать тип трапа.

Как расположить и где установить?

Установить трап для душа можно в полу под плитку или даже просто в санузле. К примеру, он станет тем спасающим устройством – сливом в полу, которое не позволит вам затопить соседей, если вдруг ваша ванная или раковина переполнится. Но для того, чтобы конструкция сработала должным образом, ее нужно установить в правильном месте и при этом соблюсти наклон.

Что касается вариантов расположения, то они напрямую зависят от конструкции. Так, линейные и угловые изделия устанавливают по периметру душа, чтобы избежать попадания влаги в остальную часть комнаты. При этом допускается и пристенная их установка.

Что касается точечных конструкций, то их без проблем можно устанавливать в любой точке пола с учетом удобства их обслуживания, к примеру, чистки, а также монтажа

Это тоже нужно принимать во внимание, поскольку трапы отличаются и по месту расположения выпуска. Они могут быть и горизонтальными, и вертикальными

Таким образом, к трапу от входа канализации придется вести трубы, скрытые под полом в целях сохранения привлекательного внешнего вида помещения. И если разводка труб будет слишком сложной, это существенно снизит пропускную способность изделия.

Обратите внимание
Трапы большей высоты имеют, соответственно, большую пропускную способность, но для их установки часто приходится поднимать уровень пола, что не всегда возможно в многоэтажных квартирах.

Что касается уклона пола, то для каждого варианта установки он свой. Для точечных трапов, установленных в центре комнаты, уклон делают с четырех сторон от каждого угла. Когда трап линейный и устанавливается углу, то уклон пола к нему делают в двух плоскостях. А вот если устройство пристенное, то уклон к нему нужен всего в одной плоскости.

Трудности выбора

В процессе покупки рассматриваемого приспособления следует уделить пристальное внимание следующим его свойствам:

• Конструкция и формы – с ними нужно определиться до приобретения. Если душ будут использовать пожилые люди или дети, то лучшим решением станет линейное щелевое приспособление, а универсальным вариантом – точечная модель.
• Высота приспособления должна быть в границах от 90 до 150 миллиметров. Данный показатель находится в прямой зависимости от напольной стяжки. Если устройство имеет большую высоту, то его пропускная способность будет больше. Лучший вариант – модель с регулируемой высотой.
• Диаметр канализационной трубы в доме – этот параметр необходимо учесть, так как и от него будет зависеть уровень водоотвода. Например, для жилого дома диаметр в 50 миллиметров означает пропускную способность в 0,7 литра в секунду. Для общественных душевых желательна труба с диаметром в 100 миллиметров – ее отвод составит 2,1 литра в секунду.
• Расположение выпуска – горизонтальный вариант проще смонтировать, но вертикальный обладает лучшей пропускной способностью.
• Варианты подводки – если труба подведена с подвала или нижнего этажа, а кабинка установлена на платформе, то лучше выбрать модель трапа с прямым (направленным) выпуском.
• Наличие уклона – если магистральная траншея расположена под углом, то для нее предпочтительнее использовать слив с боковым выпуском. В любом случае самый лучший вариант – это труба, отводящая стоки в сторону.

Что это и чем он так хорош?

Допустим, у вас дома уже стоит душевая кабина из плитки, и вы с успехом ее используете, но наибольшую сложность в эксплуатации у вас вызывает лоток либо вы просто хотите обустроить современный душ у себя дома и никогда ранее с ним не сталкивались? Тогда вам наверняка понадобится трап. Нет, не морской, а душевой.

По сути, это название – несколько извращенная форма английского слова – trap, что в переводе означает «ловушка». В отличие от обычного сифона она имеет более продвинутую конструкцию и обеспечивает сразу не одну, а несколько функций. К их числу относятся:

• отвод использованной воды;
• скрытие неприятных запахов;
• удерживание мусора.

Если первая функция вполне понятна, то оставшиеся две вызывают некоторые вопросы.

Что касается скрытия запахов, то она реализуется несколькими путями, которые обусловлены особенностями конструкции. Они составляют ноу-хау производителя и будут иметь различную степень эффективности в каждом отдельном случае.

Что касается удерживания мусора – то это особое преимущество, которое дает трап. Все, что попадет в него – от волос до ювелирных украшений – останется внутри конструкции до элементарной чистки, в то время как обычные сливы требуют профессиональной работы сантехника, а то и ремонтника.

Полезные советы

• При покупке сливного устройства следует выбирать модели с пропускной способностью минимум 1,5 л в секунду.
• Составить оптимальную раскладку плитки нужно заранее при помощи компьютерной программы или вручную.
• Размеры межплиточных швов не должны превышать 2-3 мм.
• Решетку для трапа лучше выбирать металлическую, а не пластиковую. Стоит она дороже, зато прослужит дольше.
• Затвердевающий в стяжке цемент рекомендуется периодически увлажнять и разравнивать теркой. Так поверхность получится более гладкой и крепкой.
• Гидроизоляцию изопласт легко заменят жидкие обмазочные смеси – «Технопрок», «Эластомикс», «Эластопаз».
• Если в душевой планируется монтировать современную систему «тропический ливень», есть смысл установить линейный трап. Он обладает наивысшими пропускными свойствами.

Душевой трап под плитку дает отличную возможность обустроить душевую в рамках ограниченного пространства. Он будет уместен в малогабаритных квартирах и помещениях, где попадание воды на пол неизбежно. При грамотно выполненных монтажно-строительных работах система будет работать стабильно и служить долго.

Основные неисправности и их устранение

Неприятный запах – возникает такая ситуация при неисправности затвора, расстыковке трубы, входящей в стояк.

Застой воды – причиной этому может быть засор сетки для волос или идущей от устройства в канализацию. Устраняют данную проблему, очищая решетку от волос и пробивая засор небольшим гибким канализационным тросиком.

Низкая водопропускная способность – данная проблема может быть вызвана как засором, так и неправильным выбором водоотводящего устройства. В первом случае трубу прочищают тросиком, во втором – производят демонтаж части поддона, извлекают трап и заменяют его на обладающий большей водоотводящей способностью.

Обобщенные тезисы

Далее будут представлены обобщенные данные о трапах, их параметрах и способах монтажа. Но следует отметить, что прочтение обобщенного тезисного материала не будет достаточным для организации работ. Нужно разобраться в основных нюансах, которые подробно описаны в полной статье.

И так, душевые кабины набирают все большую популярность из-за удобства, эстетики и их функциональности

Немаловажной является система слива и ее конструктивные элементы

Линейные или точечные канализационные трапы состоят из следующих конструктивных частей:

• воронка с решеткой;
• корпус;
• сифон и отводной канал;
• полипропиленовые трубы.

Рекомендуемая способность пропуска воды в сток не менее 2 л/с. Материал подбирается индивидуально, но лучшими являются чугун и нержавеющая сталь.

Монтаж производится в следующей последовательности:

• Прокладка трубопровода и его соединение со стыковой трубой трапа. Заливка стяжки.
• Монтаж слива и теплоизоляционного слоя.
• Установка гидрозатворного сифона и решетки на его верхнем раструбе.
• Заливка чистового пола из бетона с обеспечением уклона.

После производства всех работ необходимо обустроить декоративный пол. Для этого используется разнообразная керамическая плитка со свойствами влагостойкости.

При наличии свободного времени и после прочтения данного руководства, монтаж трапа вполне под силу осуществить самостоятельно.

Гидроизоляция душевой кабины

Чтобы собранная своими руками душевая кабина без поддона была надежной, необходимо позаботиться о качественной гидроизоляции. Использовать для создания гидроизоляционного слоя можно как рулонные, так и обмазочные материалы

Независимо от используемого материала, очень важно правильно подобрать количество его слоев (обычно оно варьируется в пределах 5-8).

Сначала на основание наносится герметичная мастика. Ей покрывается основание, выполненное из пенополистирола, и нижняя часть стен (на высоту около 30 см). После этого нужно покрыть пол цельным листом рубероида или стекловолокна. Гидроизоляционные материалы не должны иметь каких-либо повреждений, поскольку все они в конечном итоге могут привести к протеканию душа. Листовая гидроизоляция заводится на стену на высоту около 25 см, загибается по краям и фиксируется клеем.

Заливка бетонной стяжки

Следующий этап – заливка бетоном чистового пола. Делать финишный слой нужно толщиной от 4 см, чтобы конструкция могла быть монолитной, т.е. достаточно прочной и надежной. При заливке бетоном пола в душевой кабине нужно следить за тем, чтобы на всех необходимых участках соблюдался постоянный уклон по направлению к трапу.

Если заблаговременно определиться с технологией укладки и расположением плитки в конкретном случае, то появится возможность установить на стяжке планки. Они защитят пол от появления трещин и других деформаций, неизбежно возникающих при постоянном изменении температурного режима в ванной комнате.

Установка душевого трапа

Монтаж трапа на этапе строительства частного дома особых трудностей не представляет. Здесь можно изначально рассчитать разводку коммуникаций и добиться определенной толщины стяжки. В квартирах все сложнее – толщина стяжки здесь недостаточна для формирования уклона, поэтому уровень пола приходится поднимать. Действовать нужно грамотно и поэтапно.

Инструменты и материалы для работы

Расходные материалы:

• песок;
• цемент;
• пенополистирол;
• демпферная лента;
• изопласт;
• плиточный клей;
• кафель;
• герметик;
• строительный скотч;
• затирка;
• пластиковые трубы;
• трап в полной комплектации;
• винты.

Набор инструментов и приспособлений:

• уровень, линейка и рулетка;
• карандаш или маркер;
• терка;
• мастерок;
• шпатель;
• нож и ножницы;
• плиткорез или кусачки;
• отвертки и ключи;
• правило.

Подготовка основания под трап

Работы начинают с прокладки сливной трубы и врезки ее в канализационную систему. При врезке соблюдают уровень уклона из расчета 2 см на 1 метр погонный. Щели в точке врезки заполняют пастой-герметиком.

Затем рассчитывают высоту стяжки, ориентируясь на ось врезанной в канализацию трубы. К высоте трапа добавляют толщину решетки и несколько сантиметров, приходящихся на уклон из расчета, указанного выше.

Высохшую стяжку обмазывают гидроизоляционным слоем из битума или мастики с нахлестом на стены. На этом этапе предстоит определиться с расположением трапа с учетом плиточной облицовки. Решетка трапа должна располагаться симметрично относительно элементов кафеля.

Теплоизоляция пола

Согласно инструкции собирают трап в целостную конструкцию. Останется его закрепить на поверхности стяжки и соединить патрубок с отводной канализационной трубой. Теплоизоляционный слой создается так:

1. Пенополистирольные листы разрезают на куски в соответствии с особенностями разводки коммуникаций на полу.
2. Готовые листы укладывают на пол.
3. По периметру материал проклеивают демпферной лентой.
4. Стыки между кусками теплоизоляции проклеивают строительным скотчем.

Пенополистирол обладает высокими теплоизолирующими свойствами и будет препятствовать теплопотерям ванного помещения.

Обустройство стяжки пола

На этом этапе заливают основной слой стяжки с формированием уклона. Ход работ:

1. Пенополистирол закрывают армирующей сеткой.
2. Устанавливают ориентиры-маяки, обозначающие уклон в сторону сливного отверстия.
3. Готовят раствор из расчета 1 часть цемента на 3-4 части песка.
4. Заливают готовым раствором поверхность так, чтобы сливное устройство было полностью покрыто смесью, но фланец остался открытым.
5. Оставляют стяжку сохнуть минимум на 3 суток.

Гидроизоляция пола

В качестве гидроизоляционного материала рекомендуется использовать изопласт. В материале намечают и вырезают отверстие под слив и подкладывают под оставшийся открытым фланец трапа. По периметру отверстия слой гидроизоляции фиксируют винтами

При укладке гидроизоляции особое внимание следует уделить углам и стыкам, «наплавляя» на поверхность разогретый изопласт

Сифон с защитной решеткой соединяют с корпусом трапа посредством резинового уплотнительного кольца. Готовый гидроизоляционный слой заливают еще одним слоем стяжки, подготовленной из песка, воды и цемента. На время заливки стяжки декоративную решетку лучше прикрыть или снять, чтобы раствор не засорял сливные отверстия.

Укладка керамоплитки

Начинают укладывать кафель только после полного высыхания финишного слоя стяжки. Этот этап станет самым продолжительным – не менее 25 дней, а лучше – 42-43 дня.

Укладывать плитку на стяжку можно при помощи обычного клея, разравнивая слой шпателем. Выдержать одинаковое расстояние между отдельными элементами керамики помогут специальные крестики. У стен плитку скорее всего придется подрезать, но только после тщательно произведенных замеров, иначе облицовка не получится аккуратной.

Уже через сутки плиточный клей подсохнет, и можно будет приступать к затирке межплиточного пространства. Для ванной подойдут только влагостойкие затирочные средства. Если все работы будут выполнены правильно, то на выходе получится ровный слой с решеткой трапа, расположенной на одном уровне с кафельным покрытием.

Сборка душевой кабины Ниагара самостоятельно

Душевые кабины Niagara – сегодня являются самым востребованным брендом на рынке сантехники. Этого производителя выбирают на протяжении 12 лет, со дня основания производства

Если обратить внимание на друзей или знакомых, можно увидеть, что у каждого второго установлена в ванной комнате или на даче душевая кабина Ниагара. Да, сейчас уже много кто отказывается от старых, тяжелых, холодных чугунных ванн

Переходим к сути дела, а именно к сборке душевой кабины Ниагара. В данном примере будем собирать душевую кабину Niagara 100×100, форма четверть круга. Этот пример относиться ко всем душевым боксам и даже к другим брендам.

1. Установка поддона

2. Сборка каркаса

3. Монтаж задних стенок

5. Крыша кабины и Двери

Установка поддона

И так, ставим поддон приблизительно там, где будет осуществляться весь процесс сборки душевой кабины. С помощью строительного уровня выровняйте по горизонтали и вертикали поддон, не соблюдая ни какого наклона. Регулировать высоту можно с помощью ножек на резьбе. После того как уровень выставлен законтрогайте ножки. Снимите транспортировочную пленку. В комплекте к боксу должна идти система слива, сифон, гофрированная труба. Прикрутите сифон к поддону используя резиновые прокладки и для более прочной связке герметик (но только снаружи).

Сборка каркаса лицевой части

Передняя часть кабины состоит из верхней и нижней дуги, по которым передвигаются двери. Эти направляющие крепятся к 2-м вертикальным профилям, каждый узел крепиться на 2 самореза. После того как вы скрепили все 4-е части, можно вставить не подвижные стенки. Но с начало прикрепите к каждой из стенок резиновый уплотнитель, если концы уплотнителя оказались длинней, обрежьте ровно по размеру стекла. На вертикальном профиле есть канал куда вставляется стекло с уплотнителем, здесь понадобиться чуть усилия для вставки стекла, прижмите стенку к профилю. Зафиксируйте пластиковым фиксатором стекло к изогнутому профилю. Не забудьте установить ограничители для дверей – резиновые толстые шайбы. После того как собрана лицевая часть, оставляем ее в стороне и переходим к следующему этапу.

Задние стенки и центральная панель

Из инструментов нам понадобиться шуруповёрт с тонким сверлом 2 мм и отвертка. Определяем правильную сторону стенок, но собрать нужно центральную панель.

Если у Вас душевая кабина Niagara с гидромассажем собираем форсунки, обратите внимание, одна из них с клапаном, она является последним звеном. Соединяем форсунки между собой силиконовым шлангом на хомутах

Определяем шланг на крышу длинный с гайкой, не подключаем его к смесителю. После того как собрана панель, можно переходить к закреплению её к одной из стенок, это делается на полу рядом с поддоном. На каждой из стенок есть отверстия, приставьте панель к стенке и засверлите отверстие под саморезы, скрепите панель со стенкой. Поднимите собранную стенку и панель на поддон, Ваш помощник должен стоять внутри кабины на поддоне и держать стенку, Вы же устанавливаете вторую стенку с задней части кабины крепите ее к панели. Помощник держит уже 2 стенки, пока вы закрепляете.

ВНИМАНИЕ: На этом этапе стенки кабины не крепятся к поддону. И не обрабатываются герметиком

И так мы собрали стенки, панель и всё это стоит на поддоне.

Установка лицевой части кабины без дверей

Здесь понадобиться помощник, но как он же занят и держит те установленные стенки? Закрепите стенки к поддону по одному саморезу с каждой стороны. Тогда стенки будут стоять. Поднимите с помощью помощника переднюю собранную конструкцию и поставьте на поддон. Проверьте нижние ровности углов профилей, стенки прижаты к бортику поддону, для регулировки открепите стенки от поддона. После то как выровняли закрепите стенки кабины к профилю просверлив отверстия. Теперь можно переходить к закреплению стенок к поддону.

Установка крыши и дверей

Перед тем как установить крышу, нужно собрать детали, тропический душ, вентиляцию, свет, динамик. Прикрутите шланг подачи воды к выходу. Прикрепите на саморезы крышу, её не нужно обрабатывать герметиком. Но обязательно снимите пленку.

Двери кабины – прикрутите ролики, если ролики с кнопкой, их ставят снизу двери, ручки. Наденьте резиновые магниты и брызговики. Можно ставить двери.

Осталось собрать аксессуары и подключить систему водоснабжения.

Душевая кабина обрабатывается прозрачным сантехническим герметиком сзади кабины. Промажьте все стыки и особенно низ кабины. Внутри кабины геретик не используют, так как со временем он чернеет.

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

• ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
• Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
  Подготовлены направляющие для заливки стяжки
• Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
• Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

• Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
  Примерная схема расположения лаг «конвертом»
• Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.
