Расчет и проектирование ливневой канализации: правила составления ТЗ для разработки

Видео: Как можно использовать собранную дождевую воду

* * * * * * *

Вот таким порядком, не спеша и продумывая каждый нюанс, производится самостоятельное проектирование системы ливневой канализации.

В завершение нужно сделать одно очень важное предостережение. По большому счету, ливневая и дренажная система делают схожую работу, просто немного на разных уровнях

Но все равно, их в определенной степени можно совмещать, например, объединяя в одном коллекторе. Но ни в коем случае никогда не проводится никаких, даже малейших «пересечений» с бытовой канализацией. Такое объединение чревато катастрофическими последствиями, которые очень сложно будет потом исправить.

Общие сведения

Ливневая канализация состоит из трех основных элементов

  • Кровельный водоотвод
  • Отведение воды с поверхности
  • Скрытая канализация.

Проект ливневой канализации должен составляться с учетом ГОСТа 3634-99 и ГОСТа 21,604-82.
Схема обязательно согласуется в надлежащей организации.
Составить проект самостоятельно довольно сложно, по этой причине следует обращаться за помощью в лицензированные организации, работающие в этой сфере.

Если приняли решения составить схему ливневки самостоятельно, можно использовать специальные программы, такие как Autodesk Architectural Desktop, Autodesk Building Systems.

Перед составлением схемы необходимо получить несколько данных

  • Топографический план местности
  • Схема застройки участка
  • Выяснить какой грунт преобладает
  • Какие типы водоотвода будут устанавливаться
  • Если будет подключение к централизованной системе, следует получить технологические условия.

Расчет параметров

Бояться того, что вода в трубах ливневки может замерзнуть, не стоит, но это только при условии того, что она не будет застаиваться.

Для этого при монтаже труб обеспечивается их уклон.

Итак, на какой же глубине нужно располагать ливневый трубопровод?

Несмотря на популярность вопроса, четких рекомендаций СНиП не дает.

Это объясняется тем, что в разных регионах страны преобладают несколько отличные климатические условия.

Глубина ливневки

Если отсутствуют данные о том, как эксплуатируются наружные сети в вашем регионе, то можно ориентироваться на диаметр труб.

Например, при использовании элементов с сечением менее 0,5 м, их закладывают как минимум на 30 см.

Если же речь идет о трубах значительно большего диаметра (>0.5 м), то уровня закладки до поверхности должно быть не меньше 70 см.

Существуют определенные технические и статистические расчеты, определяющие минимальную глубину закладки канализации.

При расчёте ливнёвки учитывают количество выпадающих осадков

Если просмотреть какой-либо пример расчета ливневой канализации, то можно обнаружить, что в нем имеется показатель талых вод.

Речь идет о среднестатистическом показателе количества выпавших осадков на определенной территории.

Для определения этого показателя используется упрощенная формула, в которой используются такие значения:

  • Q —объем, подлежащий отведению с участка;
  • q20 — количество выпадающих осадков в конкретном регионе (актуальную информацию можно получить в метеослужбе или взять в СНиПе 2.04.03-85);
  • F — площадь обслуживаемых поверхностей;
  • ¥ — коэффициент, учитывающий материал покрытия, которым оборудован участок или покрыт дом (для щебня и гравия это 0,4, для бетона 0,85, для асфальтного покрытия 0,95, для кровельных материалов коэффициент равен 1).

Q=q20 x F x ¥.

Виды уклона труб ливневой канализации

Не стоит также забывать о расчете необходимого уклона труб. Если он будет подобран правильно, то вода будет свободно протекать под воздействием законов физики.

Показатель уклона зависит напрямую от диаметра используемых труб.

Для тех, что имеют сечение 20 см, используется коэффициент 0,007 (это 7 мм/м), а для 15 см труб уклон составляет 8 см на погонный метр.

Если говорить об открытом типе ливневки, то для таких каналов используется коэффициент 0,003-0,005.

В местах соединения труб с ливневыми колодцами и дождеприемниками уклон составляет 2 см/м.

Основные формулы применяемые по СНиП

Как правильно провести расчет регулирующей емкости для ливневой канализации, для этих целей рекомендуем использовать нормативный регламент, где приведена стандартная математическая формула расчёта. Для расчёта используем эту формулу:

Теперь подробно разберёмся со значением каждой позиции формулы для уклона ливневой канализации на 1 метр по СНИП.

  • q20- параметр расчётный, определяющий интенсивность дождя в течение 20 минут появления природных осадков.
  • Ψ- коэффициентная величина влияния влаги для определённой категории покрытия.
  • F- фиксированная площадь поверхности. Измерение производится в квадратных метрах, или га.

В этом расчёте следует учитывать, что величина Ψ имеет непостоянный характер.

  • Для любой кровли здания используется коэффициентный показатель К=1,0.
  • Для асфальтного покрытия, применяем показатель К=0,95.
  • Для материала бетона используем данные К=0,85.
  • Для щебня и прочих сыпучих материалов, а также для грунта, используем коэффициент К=0,4.

Далее, в расчётной комбинации обязательно применяется поправка, которая указывает на определённые характеристики.

Коэффициентный параметр β определяется по специальной таблице, которая указана в действующем СНиП.

Данные для продолжительности дождяn0,70,60,50,4
Значение, фиксированное коэффициентаβ0,650,70,750,8

Далее в таблице имеется значение n- которое также имеет ряд характерностей. Ниже приведена таблица применения по регионам указанного коэффициента

РайонКоэффициент
Побережье Баренцево моря и прочих море0,48
Центр и Запад Рф0,48
Уральский регион (западный склон)0,59
Для Верхней волги и Дона0,57
Для нижней волги0,66
Средняя Сибирь0,47
Восточная Сибирь0,52
Западная часть Сибири0,58
Алтайский регион0,48
Побережья Охотского моря0,31

Для того чтобы провести расчет сечения лотка ливневой канализации, местности с уклоном в 1-3см на 1 погонный метр измеряемой длины, тогда коэффициент β, который используется в таблице потребуется незначительно увеличить на 15%. Если имеют все факты большого уклона местности, тогда данный параметр принимается по всем текущим расчётам равным 1.

Вариант расчёта

Попробуем привести конкретный пример расчёта ливневой канализации. Берём для примера, частный дом, который расположен где-нибудь в Московской области, при этом общая площадь кровли будет 100 м 2 (0,01 га). Мы высчитываем параметры водосточной трубы.

  • Карта интенсивности осадков для конкретного региона указывает, что q20 составляет примерно 80 лс. Теперь берём для расчёта показатель поглощения влаги кровлей, который равен 1. Имея эти данные, получаем примерное вычисление первичного типа: Qr =80·0,01 = 0,8 л/с.
  • Теперь берём расчет уклона кровли в данном доме. Он превышает значения 0,03 (3 см на 1 м), в данном случае общий параметр коэффициента заполнения составит 1, и в этом случае вычисление будет иметь данный вид: Q = Qr = 0,8 л/с
  • Далее, мы знаем показатель расхода жидкости для конкретного объекта. Производим вычисление общего диаметра ливнёвки, а также можем произвести расчет требуемого уклона для всей ситочной системы. В данном случае нам потребуется один официальный справочник под авторством Я. Добромыслова «Таблицы для гидравлических расчётов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Ищем в данном справочнике требуемый показатель значения 0,8 л/с.

В итоге мы можем смело утверждать, что нам подойдут следующие технологические элементы для ливнёвки:

  • Ведомый диаметр 50мм, уклон составит 0,03.
  • Известный диаметр 63мм, используем уклон 0,02.
  • Берём диаметр от 75мм и выше — используем параметр уклона 0,01.

Оперируя данными, вы можете точно произвести требуемое вычисление для всей ливневой канализации. Помните, что для каждого региона используется свой показатель расчёта интенсивности осадков, и это важный момент при расчёте действенной ливневой канализационной системы.

Заключение

В процессе расчёта необходимо также учитывать дополнительные факторы, которые влияют на эксплуатационные характеристики всей системы водоотведения. В качестве таковых факторов учитывают — материал системы, глубина, используемая для прокладки системы, монтаж общих стояков, расположение охранной зоны. Все работы должны осуществляться в строгом соответствии с санитарными нормами и требованиями надзорных ведомств.

Конструкции водостоков

При открытой системе водоотвода поперечные разрезы улиц выполняют с учетом намеченного уровня благоустройства городской территории.

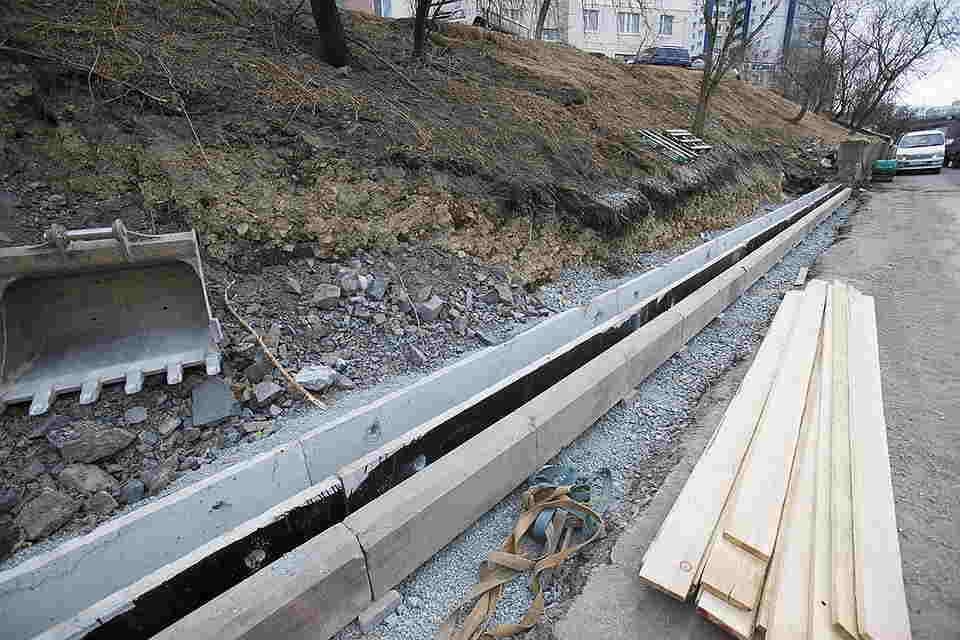

Типовой поперечный профиль дороги с обочинами и кюветами показан на рис.8. Поверхностный сток с проезжей части дороги, а также с площади прилегающей территории отводят в кюветы, расположенные вдоль проезжей части улицы. Кюветы устраивают земляные с укреплением их откосов камнем или бетонными плитами, а также из готовых железобетонных блоков с вертикальными стенками.

Рис.8. Типовой поперечный профиль дороги с обочинами и кюветами:

1 — проезжая часть дороги; 2 — обочина; 3 — земляной кювет

Общая ширина улицы между «красными линиями» сокращается (при сохранении общих размеров основных элементов ее членения) за счет полосы, необходимой для устройства откосных кюветов общего профиля (рис.9).

Рис.9. Схема открытого водоотвода на дорогах с лотками:

1 — проезжая часть улицы; 2 — поток дороги; 3 — мощеный кювет; 4 — сборный железобетонный кювет; 5 — перепускной лоток; 6 — бортовой камень

Размеры главного отводящего канала при открытой системе водоотвода определяют расчетом. При усовершенствованных типах дорожных покрытий устраивают закрытую систему водоотвода — кюветы заменяют железобетонными трубами и прокладывают их на глубине, обеспечивающей непромерзание водостоков (рис.10).

Рис.10. Схема закрытого водоотвода на дорогах с усовершенствованными покрытиями:

1 — дождеприемный колодец; 2 — смотровой колодец; 3 — труба водоотвода; 4 — выпуск от дождеприемного колодца; 5 — бортовой камень

Поверхностные воды из лотков дороги поступают в дождеприемные колодцы, сток из которых поступает в основную сеть водостоков. Дождеприемные и смотровые колодцы устраивают из сборных железобетонных блоков. Размеры их назначают исходя из условий эксплуатации сети (рис.11, 12). По конструктивным соображениям сборные смотровые колодцы устраивают трех типов в зависимости от диаметра труб.

Рис.11. Схема дождеприемного колодца:

1 — рабочая камера; 2 — днище; 3 — песчаное основание; 4 — выпуск от дождеприемного колодца; 5 — заделка отверстия бетоном; 6 — чугунная решетка; 7 — бортовой камень

На коллекторах, имеющих большие размеры, устраивают специальные горловины, на которых устанавливают чугунные люки. Для прокладки сети ливневой канализации применяют круглые железобетонные трубы, сборные прямоугольные каналы, а при устройстве коллекторов больших размеров проектируют нетиповые сборные конструкции.

Рис.12. Схемы сборных смотровых колодцев в зависимости от диаметра труб:

а — 300-500 мм; б — 600-700 мм; в — 800-1100 мм;

1 — плита перекрытия; 2 — кольцо горловины; 3 — опорное кольцо; 4 — люк с крышкой; 5 — отверстие для укладки труб; 6 — рабочая камера

При прокладке труб большого диаметра и недостаточной глубине их заложения вместо одной прокладывают две трубы меньшего диаметра, имеющие ту же суммарную отводящую способность (рис.13).

Рис.13. Схема укладки двух труб рядом:

1 — железобетонная труба; 2 — бетонное основание; 3 — подготовка из щебня

Минимальную засыпку над верхом конструкции труб водостока принимают не менее 1 м. Укладка круглых труб с заделкой стыков вчетверть и враструб показана на рис.14.

Рис.14. Схема укладки круглой трубы с заделкой стыка враструб и деталь:

1 — железобетонная труба; 2 — бетонное основание; 3 — подготовка из щебня; 4 — раструб трубы

Виды ливневой канализации

Перед тем, как начать выполнять расчеты, следует определиться с видом ливневой канализации. Совет! Несмотря на то, что глубинная дренажная система и ливневая канализация часто строятся параллельно, по требованиям СНиП они не должны объединяться. Их размещают параллельно, одна над другой, при этом ливневая система должна находиться выше дренажной.

Виды ливневок по способу отвода воды

Существует три типа систем водоотведения воды, выпадающей в виде осадков:

Закрытые водоотводы. Это самый сложный вариант, для его воплощения нужно выполнить серьезный гидравлический расчет, чтобы правильно выбрать диаметр труб. Вода в этом случае, собирается в специальные сборники – дождеприемники, лотки. Затем собранная влага поступает в систему труб, по которым передвигаются самотеком или при помощи насосных станций. Вода поступает в коллекторы, откуда выводится за пределы участка, пример возможного направления вывода – водоемы, овраги или дренажные установки.

  • Открытые водоотводы. Этот вариант, напротив, является самым простейшим. В этом случае, влага собирается и отводится при помощи системы лотков, установленных в канавы, выкопанные с наклоном к коллектору. Лотки сверху прикрываются декоративными съемными решетками.
  • Смешанные водоотводы. Этот вариант обустройства системы предусматривает установку элементов обоих названных выше типов. Смешанные водоводы строят с целью сокращения затрат на устройство закрытых систем.

Если планируется строить систему закрытого или смешанного типа, то для частных строений используют трубы, диаметр которых составляет от 100 до 150 мм. Более точно определить диаметр труб можно путем расчетов с учетом поправочных коэффициентов. При выполнении расчетов учитывается не только диаметр, но и уровень уклона труб для обеспечения оптимальной скорости движения потока.

Виды ливневок по типу водоотводов

  • Точечный сбор воды. Он осуществляется при помощи установки локальных дождеприемников, соединенных трубами в единую сеть. Планировать установку точек забора нужно в проблемных местах, например, под водосточными трубами и в низинах на территории домовладения.
  • Линейный сбор воды. Этот вариант подходит для сбора влаги с больших территорий, пример таких территорий – асфальтированные площадки, бетонные дорожки и пр.

Конструкция ливневой канализации

Пластиковый дождеприемник

В закрытую систему ливневки входят следующие элементы:

  1. Водостоки.
  2. Дождеприемники.
  3. Придверные поддоны.
  4. Желоба или лотки.
  5. Трубы.
  6. Смотровые колодцы.
  7. Пескоуловители.

Водостоки являются обязательной составной частью, несмотря на то, что расположены они на некотором удалении от всей системы ливневой канализации. Но именно они призваны собирать всю дождевую и талую воду с крыши и отводить её в ливневку.

Дождеприемники также выполняют важную функцию. Без них сбор стоков был бы невозможен. Устанавливают их непосредственно под водосточными трубами на замощенных участках. Аналогичную функцию выполняют и придверные поддоны, расположенные у входных дверей, ворот и калиток.

От дождеприемников к приемным колодцам укладывают лотки или желоба с уклоном, чтобы вода могла самотеком собираться в них и далее по трубам отводиться в коллектор или дренажный колодец.

Перед тем как попасть в трубы сточные воды должны пройти через пескоуловители, чтобы оставить здесь весь осадок. Трубы, в отличие от желобов и лотков, прокладывают уже на некоторой глубине относительно уровня почвы.

Смотровые колодцы необходимы для контролирования работы всей системы и устранения засоров.

Проектирование

Когда все сведения собраны, можно приступать, к проектированию с учетом СНиП.

Для того, чтобы избежать застаивания воды в трубах и лотках, требуется соблюсти уклон магистрали при монтаже. Угол уклона зависит от диаметра труб и количества осадков. При правильном подборе угла уклона, система работает без нарушений самотека. Рукава диаметром 20 см укладываются под уклоном 7 мм на один метр. Трубы сечением 15 см заглубляются с уклоном 8 см на погонный метр. Поверхностные лотки рекомендуется монтировать с уклоном в 3-5 см на погонный метр. В точках соединения с колодцами и точечными дождеприемниками уклон уменьшается до 2см на метр.

Формула

Вычислить среднее количество осадков можно по формуле: Q=q20*F* Y, где:

  • Q-объем, который следует отвести
  • q20-количество атмосферных осадков в данной местности (взять в СНиП)
  • F- площадь поверхности
  • Y-коэффициент впитывания влаги. Щебень и гравий=0,4, бетон=0,85, асфальт=0,95, кровля=1

Процесс

В соответствии со СНиП, определяется количество колодцев и места их установки. В схему включаются точечные дождеприемники. Производится составление схемы скрытой канализации. Составляется план наружного водоотвода. Рассчитывается кровельный водоотвод. Размер кровельных желобов зависит от площади ската крыши. Если скат от 10 до 70м 2 , диаметр желоба 90мм. Площадь ската 100-200м 2 , используются лотки 100-130 мм, при площади ската более 200м 2 желоба должны быть 150мм в диаметре. Определяется место сброса собранных осадков.

Важно. Проект обязательно составляется с учетом СНиП 2.04.03-85 и ГОСТ3634-99, ГОСТ 21.604-82

Требуется утверждение документа в рыбнадзоре, СЭС, охране и регулировке воды.

Профилактика неисправностей ливневой канализации

Смонтировав самостоятельно ливневую канализацию частного дома или дачи‚ не следует забывать о том, что она нуждается в постоянном уходе. Профилактические мероприятия включают очистку лотков и точечных дождеприемников от осевшего в них мусора.

В холодное время года случаются оттепели‚ во время которых в каналы и трубы попадает вода из водосточной системы. Далее она перемещается в ливневую канализацию, где замерзнув, превращается в лед.

Чтобы предупредить формирование ледяных пробок в ливневке, саморегулирующийся греющий кабель заводят в дождеприемники, расположенные под водосточными стояками.

Так в прогреваемой системе не будут создаваться ледяные заторы, а в случае их образования можно будет быстро избавиться от них.

Виды ливневой канализации

Проектирование дождевой канализации требует от
разработчика знания способов сбора и транспортировки стоков.  Существуют разные варианты конструкции
ливневой системы водоотведения. По способу транспортировки:

  • закрытые каналы. Вода поступает в приемные колодцы, откуда по подземной системе труб проходит к очистным сооружениям, или к точке сброса. Самый сложный вариант, требующий точного расчета сечения труб, определения количества стоков и т.п.;
  • открытые линии. Стоки движутся по надземной системе лотков или желобов. Вариант удобен простотой обслуживания и прочистки каналов. Часто используется в городских условиях, где в составе дождевой воды присутствует большое количество мусора и песка;
  • смешанные. Они состоят из открытых и закрытых участков. Этот вариант встречается чаще всего, так как позволяет сэкономить на земляных работах.

По способу сбора воды:

  • точечные. Это система приемных колодцев, соединенная трубами. Она собирает стоки с низин, участков под водосточными трубами и т.п.;
  • линейные. Состоят из протяженных приемных желобов. Это хороший способ сбора влаги с больших площадей, асфальтированных стоянок и прочих участков.

Выбор подходящего варианта обусловлен
важными критериями:

  • конфигурацией и планировкой участка;
  • состоянием его поверхности;
  • способом ее использования.

Необходимо учесть, что
эффективный сбор стоков понадобится в любом случае. Правильно составленная схема ливневой канализации
обеспечивает максимально полное отведение дождевых стоков. Иначе вода начнет
стекаться в низины, проникать в подвалы, разрушать фундамент зданий и
сооружений.

Проектирование ливневой канализации

Проекты застройки населенных пунктов всегда включают в себя часть, посвященную сооружению линейной канализации. А вот владельцам частных участков, как правило, приходится заботиться о сооружении систем водоотведения самостоятельно.

При сооружении таких коммуникаций, как ливневая канализация – расчет основных показателей лучше поручить специалистам, так как они производятся по достаточно сложным формулам и требуют знаний требований СНиП.

Нормативные документы

При составлении проекта следует строго придерживаться строительных и санитарных правил. Так, если проводится расчет 2.04.03-85 является основным документом.

Особенности проектирования системы

Отвод атмосферных осадков с кровли здания осуществляется через . Это внешние линии трубопроводов-стояков, размещаемых под конечными точками приёмных желобов. В свою очередь, приёмные желоба монтируются по периметру площади кровли под нижней кромкой покрытия.

Сбор дождевой (талой) воды с площади кровли осуществляется, прежде всего, желобами. Эти элементы конструкции монтируются вдоль нижней кромки покрытия кровли и в самой нижней точке уклона примыкают к стояку. Далее по трубе вода направляется к дождевому приёмнику

На плоских кровлях сток идёт непосредственно в трубные стояки. При такой схеме сливные трубопроводы обычно монтируют вертикально внутри зданий, а их верхние раструбы выводятся на кровлю и составляют одно целое с кровельным ковром. На плоских крышах частных домов допустимо наличие одной водосточной воронки.

Если в доме применяют внутренние стояки с открытым выпуском, их конструкция должна предусматривать возможность отвода талой воды в зимнее время в систему бытовой канализации. Линия отвода обязательно делается с гидрозатвором. Исходя из расчётных данных по расходной массе воды, выбирается диаметр труб для сооружения стояка ливневой канализации.

Таблица подбора труб под стояк:

Предпочтительный материал труб внутренних водостоков – пластик, асбоцемент, чугун. Жестяные и пластиковые трубы обычно применяются для устройства внешней системы ливневой канализации.

При монтаже горизонтальных магистральных линий требуется выдерживать нормативный уклон (не менее 0,005 м и не более 0,15 м на 1 м длины линии).

Проектами ливневой канализации для частного домостроения обычно предусматривается использование пластиковых труб под монтаж линейных магистралей. Это на самый надёжный вариант, но самый экономичный. Однако частые повреждения отдельных участков сводят на нет всю экономию

На случаи технического обслуживания необходимо предусмотреть установку ревизий и прочисток. На стояках ливневой канализации ревизии монтируют в границах нижнего этажа здания.

Для того чтобы рассчитать пропускную способность лотков линейной ливневки, нужно учесть площадь обрабатываемого объекта, в сторону каналов и коэффициент водопоглощения, принятый для покрытия территории. Кроме этих данных потребуется еще вычислить гидравлическое сечение лотка.

Галерея изображений

Порядок и этапы строительства

Для начала необходимо продумать проект. Если же нет желания обращаться к услугам профессионалов, выполнить все конструктивные и схематические работы можно самостоятельно в одной из программ или даже на листке бумаги. Так появляется возможность более точного понимания и правильного расположения всех элементов. После придется закупить материалы, а затем приступать к работам.

Как сделать ливневку своими руками правильно:

  1. Установить подкрышные лотки, систему водостоков.
  1. Выкопать траншеи под трубопровод, как показано на видео. Глубина траншей должна превышать требуемый для труб размер минимум на 15 см. На дно ям уложить щебневую подушку, а только затем трубы. Щебень поспособствует нейтрализации сил пучения, оставаясь всегда неподвижным. Такое качество помогает всем устройствам, установленным в щебень, практически не ощущать нагрузок.
  2. Установить дождеприемники, забетонировать конструкции и настелить финишное покрытие.
  3. Трубопровод соединить с резервуаром или вывести конец в реку, озеро для сброса воды.

Это основные этапы, но как показано на видео, потребуется обустроить лотки вдоль дорожек, линейную канализацию для вывода потоков.

Можно обойтись без сложных конструкций, даже если в вашем регионе дождик – не самое редкое явление. При хорошей способности впитываемости грунта достаточно оборудовать лотки подкрышные и вывести их концом в вертикальную трубу. Внизу трубы установить резервуар (бочку), куда и будет скапливаться вода. А потом использовать жидкость для полива и других технических нужд. При малой впитываемости грунта, добавьте точечный дождеприемник в самой низкой точке участка и вкопайте там бочку, желоба для стоков от дорожек, крыш тоже выводятся в бочку. И все, ливневка готова. Варианты обустройства конструкций есть на видео, причем выполнить своими руками простейшую систему не составит труда даже начинающему домашнему мастеру.

Проектирование системы

До начала изготовления проекта, необходимо провести предварительные расчеты, которые основываются на таких данных:

  1. средний объем осадков, которые могут выпасть на определенной местности;
  2. предварительная площадь стоков, которая включает в себя все крыши сооружений, асфальтовое или бетонное покрытие, которое не в состоянии впитать воду;
  3. характеристика грунта на покрываемой территории;
  4. наличие подземных коммуникаций и их месторасположение.

Все эти показатели необходимо тщательно изучить и провести правильные расчеты. Если окончательные данные будут неверными, то это приведет к отрицательным последствиям. Если окончательный результат будет меньше оптимального, то система со сточными водами не справится, а если результат будет слишком завышен, то ливневка окажется «золотой», исходя из понесенных на ее сооружение неоправданных затрат.

На какой глубине размещать ливневую канализацию

Несмотря на то, что данный вопрос бурно обсуждается на строительных форумах, четкий ответ на него дает СНиП 2.04.03-85, в котором говорится, что в качестве наименьшей глубины принимают глубину, основанную на опыте эксплуатации сетей в данном регионе.

Совет от профессионала:

Если данных недостаточно, то принимают минимальную глубину закладки трубопровода ливневки для труб до полуметра в диаметре – на 30 сантиметров, а трубы диаметром более, чем пол метра – не меньше 70 сантиметров от поверхности.

Для определения минимальной глубины осуществляют теплотехнические и статистические расчеты.

В практических целях глубина заложения ливневой канализации составляет такое значение, чтобы было возможным минимизировать объем работ, выполняемых при выкапывании траншеи, а также обеспечить трубам сохранность от внешних повреждений и исключить замерзание сточной воды в трубопроводе.

Схема распределения глубины заложения труб

Пример расчета

Рассмотрим, как выполняется гидравлический расчет ливневой канализации, пример которого поможет нагляднее представить ход вычислений:

Исходные данные:

  • территория площадью 100 м2 (0,01 Га);
  • расположение участка — Московская область (q20=80 л/с);
  • коэффициент поглощения влаги для кровли Ψ=1.

По формуле делаем гидравлический расчет дождевых стоков:

Qr = q20•Ψ•F = 80•1•0,01 = 0,8 л/с.

Поскольку угол наклона скатов практически везде превышает 0,03, то величина β = 1. Поэтому расход влаги в напорном режиме также составляет 0,8 л/с. Исходя из этого значения можно определить необходимый размер труб. Для этого можно воспользоваться специальными пособиями, в частности справочник Добромыслова.

Этот пример рассматривает простейший случай расчета ливневой канализации. Более сложные задачи слишком трудны и должны быть предоставлены подготовленным специалистам.

Проектирование

Для того, чтобы избежать застаивания воды в трубах и лотках, требуется соблюсти уклон магистрали при монтаже. Угол уклона зависит от диаметра труб и количества осадков. При правильном подборе угла уклона, система работает без нарушений самотека. Рукава диаметром 20 см укладываются под уклоном 7 мм на один метр. Трубы сечением 15 см заглубляются с уклоном 8 см на погонный метр. Поверхностные лотки рекомендуется монтировать с уклоном в 3-5 см на погонный метр. В точках соединения с колодцами и точечными дождеприемниками уклон уменьшается до 2см на метр.

Формула

Вычислить среднее количество осадков можно по формуле: Q=q20*F* Y, где:

  • Q-объем, который следует отвести
  • q20-количество атмосферных осадков в данной местности (взять в СНиП)
  • F- площадь поверхности
  • Y-коэффициент впитывания влаги. Щебень и гравий=0,4, бетон=0,85, асфальт=0,95, кровля=1

Процесс

В соответствии со СНиП, определяется количество колодцев и места их установки. В схему включаются точечные дождеприемники. Производится составление схемы скрытой канализации. Составляется план наружного водоотвода. Рассчитывается кровельный водоотвод. Размер кровельных желобов зависит от площади ската крыши. Если скат от 10 до 70м2, диаметр желоба 90мм. Площадь ската 100-200м2, используются лотки 100-130 мм,
при площади ската более 200м2 желоба должны быть 150мм в диаметре. Определяется место сброса собранных осадков.

Порядок проектирования ливневой канализации специалистами

  1. Сбор информации (топографический план участка, сведения о грунтах на участке, градо-строительный план территории, пожелания заказчика и т.д.).
  2. Формирование технического задания.
  3. Создание эскиза и согласование с заказчиком.
  4. Составление проекта с оформлением проектно-сметной документации. Проект состоит из нескольких листов:
    • общие данные проекта;
    • схема ливневой канализации;
    • план участка с размещением элементов ливневой канализации;
    • спецификации оборудования;
    • смета.
  5. Согласование проекта в органах надзора (СЭС и другие службы) — при необходимости.

Один из главных принципов проектирования ливневой канализации — минимально возможная общая длина труб (или лотков) при максимально полном обслуживании всей территории участка.На индивидуальном загородном участке линии водостока (лотки или трубы) по длине от водоприемной воронки до выпуска в коллекторе не превышают 40 м. В таких случаях при диаметре труб не менее 200 мм и уклоне 1 см на 1 м длины ливневую канализацию можно прокладывать без дополнительных расчетов и без учета количества осадков.

Что такое ливневка конструкционные особенности

Совокупность каналов для сбора и отвода сточных вод – называется ливневой канализацией. Наружные сети канализации варьируются по конструкции, но всегда содержат следующие элементы:

  1. Направляющие желоба. Подкрышные и наземные. Последние оснащаются комплектующими – лотками из железобетона, кирпича или пеноблоков.
  2. Дождеприемники. Ливневые воронки, находящиеся на углах кровли, куда под уклоном по желобам стекает масса осадков.
  3. Коллекторы. Приемные колодцы, откуда насосом выкачивается масса воды по мере наполняемости резервуара.
  4. Контрольные колодцы, позволяющие наблюдать за уровнем сточных вод для своевременного дренажа.

Дополнительно, водоснабжение и канализация снабжаются фильтрами, чтобы предохранить резервуары для стоков от грубых взвесей, способных испортить насосное оборудование.

Простейшая система в виде канавы, уходящей от дома под уклоном, отошла в прошлое – в ней больше недостатков, чем преимуществ. Во-первых, грунт вымывается, и сток мельчает, так как стенки осыпаются внутрь. Это приведет к переливу в сезон весны или лета. Во-вторых, участок никогда не избавится от грязи – глина сделает свое дело. В третьих, есть риск смешать сточные массы с водой из питьевой скважины, расположенной на участке. Рекомендовано воспользоваться услугами специалистов по проектным расчетам, дабы избежать описанных проблем.

Для чего нужен расчет ливневой канализации

Расчет ливневой канализации необходим для определения пропускной способности канализационных труб в напорном режиме. Это означает возникновение увеличенного давления в подземной сети трубопроводов из-за больших объемов сточных вод. Возникает ситуация, когда уровень стоков в коллекторах поднимается и за счет веса воды давление в системе возрастает. Вводится коэффициент заполнения канализационных коллекторов стоками, оказывающими воздействие на поток во внутренней части системы. Этим ливневые системы принципиально отличаются от бытовых или промышленных — режим работы либо минимальный, либо максимальный. Если сечение трубопроводов не в состоянии обеспечить необходимую производительность, система не справится со своими задачами. Определить диаметр трубы ливневой канализации можно только расчетным способом, для чего надо располагать массой статистической информации:

  • частота и количественные показатели осадков, характерные для данного региона;
  • возможное содержание в стоках ила и твердых частиц;
  • расстояние, на которое придется транспортировать стоки.

Примечательно, что нормативными документами определены предельные размеры трубопроводов. Для дождевых наружных сетей минимальный диаметр принят равным 200 мм. Этот размер надо использовать, даже если расчет диаметра ливневой канализации требует использовать трубы меньшего сечения. Это несколько упрощает задачу, поскольку на небольших участках размеры труб можно попросту не рассчитывать, а принимать сразу минимальное значение. Однако, для больших площадей, которые может занимать ливневая канализация, определение диаметра и прочих параметров труб становится основной целью.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
