Дымовая труба для котельной: расчет габаритов и проводка молниезащиты

Основные параметры дымовой трубы промышленного назначения

Составление проектной документации дымовых труб промышленного назначения сопровождается поэтапным выполнением сложных расчетов.

Вычисление аэродинамических показателей

На этом этапе проектирования определяется минимальные показатели пропускной способности конструкции. Этот параметр должен иметь такое значение, которое позволяет беспрепятственно проходить и удаляться в атмосферу продуктам сгорания топлива при работе котельной с максимальными нагрузками.

Неправильные расчеты пропускной способности могут спровоцировать скопление газов в каком-либо котле или в тракте.

Аэродинамические расчеты дымовой трубы, выполненные на профессиональном уровне, позволяют дать объективную оценку эффективности дутьевой, тяговой системы, перепадам давления в воздушном и газовом тракте.

Результатом проведенных расчетов становятся профессиональной определение оптимальной высоты и диаметра дымовой трубы, а также наиболее выгодные параметры отдельных участков и элементов на газо-воздушном тракте.

Размер конструкции по высоте

Последний параметр зависит от следующих факторов:

  • Метеорологический режим атмосферы в определенном регионе.
  • Скорость движения воздушного потока.
  • Рельефные особенности местности.
  • Температурные значения отводимого газа.

В процессе проектирования конструкции для отвода вредных продуктов сгорания топлива определяются такие показатели:

  • Оптимальный размер трубы по высоте.
  • Максимальное допустимое значение объема вредных выбросов в атмосферный слой.

Показатели прочности и устойчивости трубы

Конструкция трубы также определяется соответствующими расчетами, которые предусматривают комплексное вычисление оптимальной устойчивости и прочности конструкции.

Эти расчеты необходимо проводить для того, чтобы определить способность дымовой трубы противостоять воздействию следующих факторов:

  • Сейсмическая активность.
  • Поведение почвы.
  • Нагрузки от ветра и снега.

Во внимание принимаются и другие функциональные особенности трубы:

  • Масса конструкции.
  • Колебание оборудования динамического характера.
  • Расширение под воздействием определенной температуры.

Определение прочностных характеристик позволяют сделать правильный выбор конструкции и формы дымовой трубы. В соответствии с поведенными вычислениями выполняют расчет основания под возводимое сооружение: определяется его конструкция, величина заглубления и площадь подошвы.

Тепловые расчеты

Теплотехнические расчеты проводятся с определенной целью:

  • Определить показатели расширения исходного материала под воздействием определенной температуры.
  • Установить температуру наружной оболочки.
  • Выбрать тип и толщину утеплительного материала.

Инструменты и материалы

Для производства молниеотвода могут потребоваться специальные инструменты и необходимые материалы. Молниезащита дымовой трубы включает в себя использование молниеотвода. Для его изготовления вам потребуются:

  • Металлические штыри длиною не менее трех метров.
  • Лопата или экскаватор небольших размеров.
  • Сварочный аппарат для соединения всех элементов конструкции.

Если у вас есть  эти материалы, тогда вам не составит труда произвести контурное заземление дымовой трубы. Для обустройства молниеотвода вам потребуется выкопать ров вокруг дымовой трубы. Он должен быть сделан в виде треугольника с глубиною в 50 сантиметров. Помните, что длина одной стороны вашего рва должна составлять 1 метр. В каждом угле своего треугольника следует вбить в землю трехметровые штыри. Они послужат основой вашей конструкции. Затем к ним можно приварить стальные тросы.

Иногда дополнительно к штырям можно приварить болты. Также при помощи сварочного аппарата вам потребуется приварить стальные полосы на расстоянии в 45 сантиметров друг от друга. После выполнения этих работ вам потребуется забить прутья до того момента пока болты не сровняются с землей. После этого можно зарывать траншею.

Затем строителям следует залезть и приварить к анкеру болты. К ним будут присоединяться стальные тросы. Эта молниезащита считается довольно эффективной. Она позволяет эффективно проводить заряд в землю и даже если рядом окажутся люди, то молния не сможет их поразить.

Помните, что заземлять необходимо все конструкции, которые сооружаются из любых материалов. Молниезащита дымовой трубы является лучшим вариантом для защиты труб

Особенно важно производить молниезащиту стальных отверстий. Вам следует использовать любую возможность защиты дымохода

Иногда бывают ситуации, когда в фундаменте присутствуют крупные металлические детали. Если детали соединены со стержнями, тогда вам не потребуется делать дополнительное заземление конструкции. В данном случае она может стать проводником.

Молниезащита дымовой трубы тесно сочетается с молниезащита obo bettermann.

Какие факторы нужно учитывать при монтаже

Принцип работы любого дымохода основан на тяге.

Тяга – это вентиляционный эффект, возникающий за счет разницы температур воздуха внутри и снаружи трубы. При увеличении высоты трубы и разницы температур эффект возрастает.

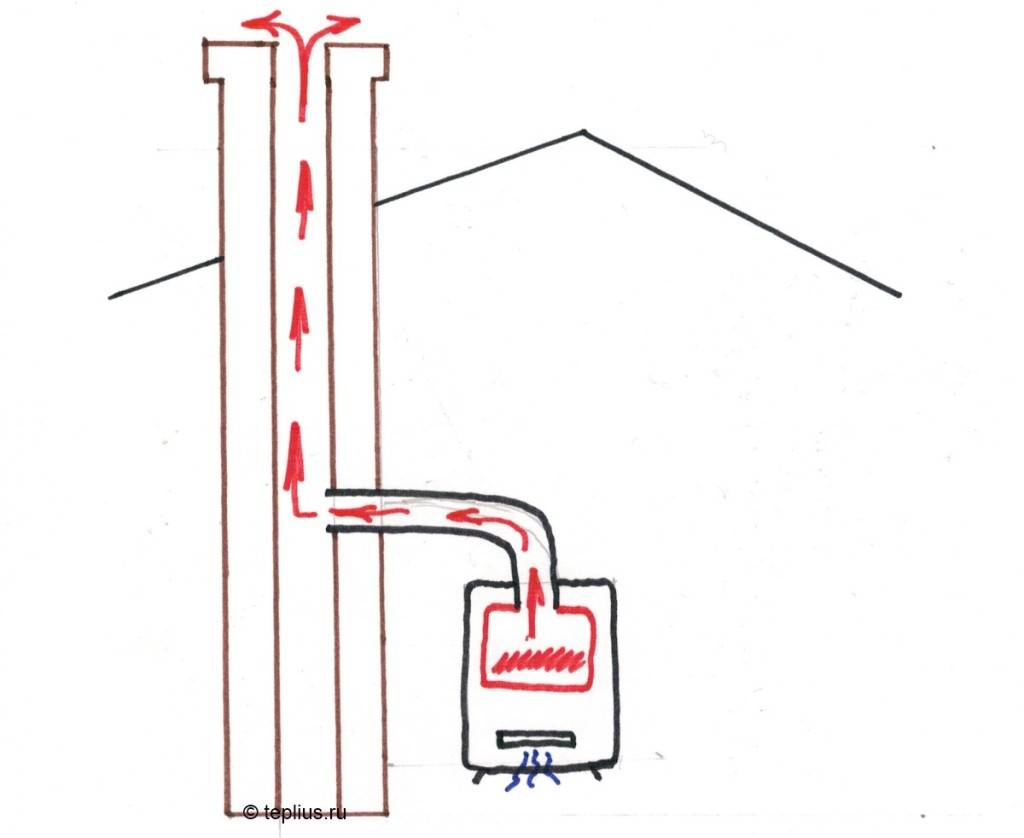

Принцип работы дымохода

Еще до начала возведения дымохода, необходимо определиться с размерами и количеством каналов для вывода «отработанного» газа. Площадь сечения и количество каналов напрямую зависит от мощности газового котла, а также требований производителя.

Диаметр канала, который ненамного превышает расчетное значение, негативно скажется на уровне тяги, что может привести к перебоям в работе газового котла. Также и меньший диаметр вытяжного канала не только затрудняет отведение продуктов сгорания, но и может привести к полной остановке работы газового котла.

Вторым, не менее важным фактором, обеспечивающим хорошую тягу, является атмосферное давление (разница давления на улице и в помещении).

Конструкция дымохода (его высота, количеством углов и поворотов) тоже влияют на тягу.

К нестабильным факторам относятся:

  • отсутствие или наличие ветра;
  • температура на улице и в помещении и т.д.

Строительные нормы

Самостоятельная установка дымохода для котла

  • Дымоход над коньком кровли возвышаться должен минимум на 50 см., если ось дымоотводящего канала расположена на расстоянии 100 см. от конька крыши.
  • Если ось дымохода расположена на расстоянии от 100 см. до 300 см., дымоход располагается вровень с коньком.
  • Если дымоход возвышается над коньком свыше, чем на 150 см, то в таком случае дымоход закрепляется добавочными растяжками.

Перечень основных требований

  • Идеальное положение дымохода – вертикальное. При наличии в устройстве дымохода горизонтальных участков, следует следить за тем, чтобы их длина не превышала 3,5-5 м.
  • Угол наклона на отдельных участках дымохода не должен быть больше 300. Кроме того, угол наклона дымохода в сторону газового котла не должен быть меньше 0,010.
  • Дымоход не должен иметь в своей конструкции более трех колен. Каждый поворот дымохода обязательно оснащается специальным люком, через которые можно без труда произвести чистку трубы.
  • Для долгосрочной и безопасной эксплуатации дымохода обязательна установка емкости для конденсата. Емкость устанавливается чуть ниже патрубка газового котла прямо в дымоход.
  • Во время сборки конструкции дымохода необходимо следить за тем, чтобы на отдельных деталях не появились какие-либо механические повреждения (трещины либо вмятины).

Полный список предъявляемых требований к монтажу представлен на этой странице.

Требования к дымоходам

Дымовая труба отводит и рассеивает вредные продукты горения топлива в атмосферу

Важно правильно ее спроектировать и построить. В противном случае внутренние стенки будут забиваться сажей, пеплом, копотью, блокируя отводящий канал и предотвращая вывод дымных масс, делая невозможной работу котельной

Существуют технические нормативы, которые четко регламентируют параметры дымоотводов:

  1. Кирпичные конструкции должны быть выполнены в форме конуса высотой от 30 до 70 м, диаметром от 60 см. Минимальная толщина стенки — 180 мм. В нижней части обязательно должны быть оборудованы газоходы с ревизиями для осмотра.
  2. Трубы из металла, используемые для монтажа дымоходов, изготавливают из листовой стали 3-15 мм. Соединение отдельных элементов осуществляют методом сварки. Высота дымохода не должна превышать 40 м. Диаметр может быть от 40 см до 1 м.
  3. Для обеспечения устойчивости металлических конструкций на расстоянии 2/3 от высоты трубы устанавливают кронштейны или анкеры, к которым крепят растяжки.
  4. Высота дымохода (независимо от материала изготовления) должна быть на 5 м выше кровли зданий, расположенных в радиусе 25 м.

Размеры конструкции рассчитываются с учетом объема печи и климатических условий, чтобы при любой температуре воздуха обеспечивалась тяга.

Выбор оптимального варианта

Современные дымоходы обязаны быть прочными, ведь им приходится выдерживать высокие температуры, обеспечивать дымоудаление при любых температурах, противостоять конденсированию и агрессивным кислотам. Владелец частного дома обычно выбирает один из самых популярных типов дымохода:

  • Из кирпича.
  • Из керамики.
  • Из нержавеющей стали.

Изготавливают дымоходы также из бетона и даже стекла. Стекло – вечный материал, абсолютно не подвергающийся коррозии. Но из-за стоимости пока это вариант будущего. Из соображений экономии иногда устанавливают асбоцементные трубы – экологически- и пожароопасные. Выбор зависит от личных вкусов хозяина дома, а также от вида оборудования, характеристик печи. При выборе типа дымохода надо учитывать:

  • Температуру продуктов сгорания.
  • Давление дымовых газов .
  • Присутствие конденсата.
  • Объем выделяющихся химических веществ.
  • Стойкость труб к самовозгоранию сажи.
  • Необходимое расстояние от системы.

Раньше дымоходы строились из кирпича, (собственно, и альтернативы особой не было). Возведение такой системы требует минимальных затрат: песок, глина, кирпич всегда под рукой. Но сейчас не так легко найти мастера, способного правильно сложить дымоход из кирпича. Если целостность нарушена из-за плохого фундамента, некачественной кладки, есть угроза безопасности дома. В керамических или стальных сэндвич-дымоходах большую роль играет производитель: как изготавливался материал, виды креплений, а монтаж уже на втором плане.

Кирпичный дымоход ─ вариант бюджетный (хотя печник-профессионал обойдется дороже сэндвич-дымохода из стальных труб), но применять его стоит только в комплекте с котлом на твердом топливе. Кирпичные стены при качественной сборке спокойно переносят высокие температуры. Если в трубе загорается сажа, дымоход из кирпича существенно не пострадает. Чего нельзя утверждать при использовании жидкого горючего или газа. Из-за сравнительно низкой температуры сгорания, способствующей конденсированию, разрушающему кирпич, такой вид дымохода в этом случае не приемлем.

Котлы на жидком или газовом топливе, а также пеллетные и пиролизные системы рекомендуют обеспечивать керамическими дымоходами – основными конкурентами кирпичных, ─ прочными, не поддающимися коррозии и удивительно долговечными (плюс все преимущества стальных систем).

Элементы таких дымоходов ─ это керамическая труба, изоляционный слой из минеральной ваты и легкого кожуха – пенобетона или нержавейки. Стоимость керамических дымоходных систем несколько выше остальных видов, но все окупается их длительной эксплуатацией. Монтаж дымохода из керамики надо выполнять очень тщательно и аккуратно, согласно рекомендациям производителя. К отдельным моделям, например, требуется усиление фундамента.

Керамический дымоход

Если сравнивать цены, то бюджет сборки дымохода из сэндвич-труб ─ от 1200 до 5 000 руб. за метр (в зависимости от производителя, диаметра трубы). Стоимость комплекта из керамики – на порядок выше: от 40 000 руб.

Если котел устанавливают в помещении, где нет канала для дымохода, оптимальным выбором будет стальной дымоход-сэндвич. Он менее долговечен, чем керамика, но свои функции ─ отведение продуктов горения ─ выполняет успешно. Главные достоинства стальных дымоходов:

  • Небольшая масса.
  • Сравнительно низкая стоимость.
  • Не подвержен засорению.
  • Не требует специального помещения.
  • Простота в установке и обслуживании.
  • Разные варианты монтажа.

Стальной дымоход сэндвич

Кирпичные и керамические дымоходы массивны, что обеспечивает нагрузку на фундамент. Как правило, для таких типов создают дополнительный фундамент, не связанный с главным. Поэтому грамотный монтаж дымовой трубы в котельной частного дома требует правильных инженерных расчетов.

Внимание! При параллельной эксплуатации двух котлов с различными характеристиками выбирают дымоход, рассчитанный на более высокие нагрузки. Стальные трубы с тонкими стенами, например, не используют для котлов на твердом топливе: сталь может быстро прогореть

Расчет сечения дымохода для газового котла

Для точного определения параметров системы, через которую удаляются продукты горения, производятся сложные вычисления. При этом учитываются форма и материал трубы, средние значения температуры снаружи и внутри, шершавость стенок и другое. Однако рассчитать сечение дымохода (F, м²) с достаточной для практических целей точностью можно с помощью формулы:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

в которой:

  • K – коэффициент от 0,02 до 0,03;
  • Q – мощность котла в кВт, указанная в техпаспорте;
  • Н – высота дымохода в метрах.

Полученный результат нужно проверить на соответствие СНИП 2.04.05-91 и при необходимости подкорректировать. В нормативном документе указано, что в зависимости от мощности внутреннее сечение дымохода круглой формы должно быть:

Мощность, кВтДиаметр, мм
24120
30150
45170
55190
80220
100230

Для газовых котлов с прямоугольным дымоходом размер выбирается:

Мощность, кВтСечение, мм
меньше 3,5140×140
3,5 — 5,2140×200
5,2 — 7,3140×270

Возможна установка труб квадратной формы, если их параметры соответствуют требованиям, но следует учитывать, что им свойственно накапливать сажу. Поэтому такие изделия придется чаще чистить, иначе уменьшение отверстия негативно отразится на работе системы. Если к дымоходу предполагается присоединить два котла, сечение рассчитывается по их суммарной максимальной мощности.

Как подобрать диаметр трубы дымохода

Начальная труба, которая стыкуется с отопительным прибором, должна иметь диаметр, равный или почти равный сечению патрубка печи, котла или камина.

Нет смысла пытаться посадить значительно больший диаметр на меньший. Да, производятся специальные переходники, но есть ли смысл переплачивать за них, если можно смонтировать подходящую трубу?

Итак, если у вас куплен отопительный прибор, то просто смотрим в паспорт, либо замеряем сами диаметр патрубка. Если прибора нет, то этот момент можно уточнить непосредственно в магазине.

Или же, можно получить сечение дымохода расчетным путем.

Для отопительных приборов, работающих на газу, на каждый кВт мощности должно приходится минимум 5 см сечения. Для твердотопливных агрегатов — минимум 8 см соответственно.

На практике это означает следующее:

Для здания площадью 300 квадратов потребуется мощность 30 кВт (1 кВт на 10 м²). Тогда минимальное сечение дымохода для газового котла составит 140 мм (площадь 150 см²), для дровяной печи — 180 мм (площадь 240 см²).

Молниезащита дымовых труб котельных

Чтобы защитить котельные от разрядов молнии, все неметаллические трубы должны быть оборудованы молниезащитой. Обычно в качестве молниеотводов применяются металлические штыри или трубы длиной 1-1,5 метра. Они фиксируются на самом верху дымохода и посредством токоотвода соединяются с заземлением.

Токоотвод — это стальной прут круглого сечения диаметром не менее 1,2 мм. Он закрепляется на стенке трубы с помощью кронштейнов и скоб. В качестве заземления обычно выступает металлический штырь, вбитый глубоко в землю. Конструкции из железобетона могут не иметь специальных молниеотводов, их функции выполняет оголенная стальная арматура, которую специально приподнимают над оголовком трубы. Штыри арматуры также заземляются с помощью токоотвода.

Количество молниеотводов зависит от высоты дымовой трубы. Если она не превышает 50 метров, то достаточно одного молниеотвода, при высоте от 50 до 150 метров — двух, для более высоки труб — трех. Также в качестве молниеприемника может использоваться стальной обруч, опоясывающий верхний торец трубы.

Металлические трубы для котельных в дополнительных средствах грозозащиты не нуждаются, так как сами являются отличными проводниками электрического тока.

Материалы для возведения труб котельных

Системы для отвода дыма возводят из разных материалов – кирпича, стали, керамики, полимера. Дымоход из кирпича, сооружаемый над кирпичными печами и каминами, отличается хорошей механической прочностью, отличной теплоемкостью, достаточно высокой степенью пожаробезопасности.

Недостатков у этих конструкций тоже немало, поэтому в современном строительстве полностью кирпичные дымоходы встречаются все реже. Нормативные документы ограничивают высоту кирпичных труб 30-70 м, а диаметр 0,6-8 м.

На стенках кирпичной трубы со множеством выступов и углублений внутри, всегда оседает много конденсата, копоти, содержащей оксиды серы. Последние, вступая в реакцию с водой, образует кислоты, активно разрушающие кирпич.

Неровности поверхности, сужение прохода в результате постепенного нарастания слоя сажи, становятся причиной снижения скорости прохода дыма и опрокидывания тяги в дымоотводном канале.

Более устойчивы к конденсату и воздействиям внешних факторов дымоходы из керамики, у них высокая огнеупорность. Но эта система имеет большой вес, т.к. внутри находятся металлические стержни, придающие ей дополнительную прочность. Отсюда вытекают требования по обязательной устройству отдельного фундамента, опор, что повышает трудоемкость и стоимость монтажа.

Полимерные дымоотводные трубы уместны в котельных с максимальной температурой 250 градусов С, при монтаже газовых колонок. Они легкие, гибкие и долговечные, но актуальны только для газового оборудования.

Устройство для отвода дыма из нержавеющей стали – сборка, состоящая из отдельных элементов дымохода, соединенных между собой при помощи фасонных деталей: тройников, патрубков, дефлекторов, тройников, отводов. Стальными дымовыми трубами оснащают преимущественно газовые котлы.

Монтаж такого дымохода может быть выполнен и после постройки здания в короткие сроки. Существует большой ассортимент соединительных деталей, поэтому трубе можно придать любую конфигурацию.

Модульный дымоход можно без особого труда демонтировать и перенести в другое место. Преимуществом конструкции является и ее небольшой вес, что позволяет обойтись без фундамента, устойчивость к воздействию влаги, незначительное отложение копоти на внутренних стенках, высокая скорость прохождения дымовых газов.

Санитарно-технические нормы разрешают применять стальные трубы для сооружения дымоходов высотой более 30 м, исключение возможно только в том случае, когда за сутки расходуется менее 5 т многозольного топлива. Причина в том, что срок службы таких сооружений составляет 10 лет, а если используется высокосернистое топливо, он существенно сокращается.

К разновидностям, корпус которых выполнен из стального сплава, относятся коаксиальные дымоходы, с конструктивной спецификой и особенностями эксплуатации которых рекомендуем ознакомиться.

Каким образом можно произвести молниезащиту в частном доме?

У молнии имеется огромная разрушительная сила, которая представляет значительную проблему для всего человечества еще с самых незапамятных времен. Молния является одним из наиболее опасных в природе явлений, которое представляет угрозу как для здоровья, так и самой человеческой жизни, также и для имущества. С развитием современных технологий и с возникновением разного рода беспроводного оборудования риски получить удар молнией увеличивается. Научные разработки современности, в то же время, весьма успешно ведут борьбу с такой проблемой. В момент надвигания на небе грозовых туч и пронизывания его молниями человек, умный и предупредительный, бояться их не будет по той причине, что этотчеловек уже заблаговременно защитил от прямых попаданий свое жилище. Таким образом, хороший хозяин в обязательном порядке проявит свой интерес, каким образом следует произвести молниезащиту в частном доме, он не станет пренебрегать таким простым и в этот же момент гениальным изобретением человека.

Проектирование сооружения

Чертеж дымовой трубы

Этапы расчетов

Промышленные дымовые трубы котельных требуют многоступенчатого проектирования.

Данный процесс включает в себя нижеследующие пункты.

  1. Определение типа сооружения.
  2. Аэродинамические расчеты самой трубы, а также газового тракта в котельной.
  3. Нахождение оптимальной высоты конструкции.
  4. Определение диаметра трубы.
  5. Вычисление скорости газов в проектируемом сооружении, и ее сравнение с допустимыми значениями.
  6. Определение самотяги, которую будет иметь труба.
  7. Расчет сооружения на прочность и устойчивость, с последующим составлением техзадания на его фундамент.
  8. Теплотехнический расчет конструкции.
  9. Определение метода и вида крепления трубы.
  10. Создание чертежей сооружения.
  11. Составление сметы.

Для чего необходимы вычисления

Аэродинамические расчеты нужны, чтобы определить высоту и диаметр, которые должна иметь дымовая труба для котельной, обеспечивая ее эффективную работу.

Данная часть проекта дымовой промышленной трубы  определяется мощностью либо отдельных котлов, либо всего котельного оборудования, в целом, для прохождения заданного количества дымовых газов из агрегатов при определенной их температуре.

В последнем случае, данный параметр нужен, в большей степени, для экологического обоснования, чтобы учесть рассеивание вредных веществ. После вычисления сечения и высоты, которые будет иметь труба дымовая для котельной, следует новый этап проекта промышленной дымоходной трубы.

Это составление технического задания на подсоединение к ней газоходов котельного оборудования и разработка ее чертежей.

Пакет данной документации дает возможность создать техническое задание на проекты фундамента трубы, ее молниезащиты и заземления. Если будет устанавливаться нестандартное сооружение, то параллельно разрабатываются и индивидуальный паспорт на него, а также инструкция по эксплуатации.

Типы конструкций

Бескаркасная самонесущая труба

На данный момент, дымовые трубы для котлов могут иметь следующие конструкции.

  1. Дымовые колонные трубы, по сути, являются самостоятельными свободностоящими сооружениями. Несущая конструкция подобной трубы представляет собой обечайку из высокоуглеродистой стали и закрепляется к анкерной корзине, заливаемой в фундамент.
  2. Фермовые дымовые трубы котельных промышленные закрепляются на прочной и надежной самонесущей ферме. Та, в свою очередь, фиксируется к анкерной корзине, заливаемой в фундамент.
  3. Околофасадные и фасадные сооружения крепятся на раме к стене строения с помощью настенных кронштейнов. Подобная конструкция передает ветровые нагрузки на фасад через специальные виброизолирующие элементы. Околофасадная труба дополнительно обладает своим нижним фундаментом, передавая на него весовую нагрузку.
  4. Бескаркасная самонесущая труба для котельной дымовая ставится на крыше здания и закрепляется внутри помещения.
  5. Мачтовое сооружение на растяжках является свободностоящей конструкцией, закрепленной на анкерной корзине, которая заливается в фундамент. Газоход такой трубы крепится хомутами к колонне.
  6. В котельной дымовая труба может быть как одноствольной, так и многоствольной.

Необходимая документация

Свод нормативно-технической документации по дымовым трубам

Проектирование, изготовление и сооружение дымовых труб должно производиться в соответствии с существующей нормативно-технической документацией.

  • Расчет высоты сооружения осуществляется по ОНД №86.
  • Определение ветровых нагрузок — по СНиП №2.01.07-85.
  • Прочность конструкции рассчитывается по СНиП №II-23-81.
  • Проектирование фундамента осуществляется по СНиП №№2.03.01-84 и 2.02.01-83 .
  • Если сооружается дымовая труба для газового котла, нужно использовать СНиП №II-35-76 «Котельные установки».
  • При использовании электрического аналога руководствуются СНиП №11-01-03 «Корпуса, оболочки и кожухи для монтажа электрического оборудования».
  • При изготовлении бетонной трубы применяется СНиП №2.03.01-84 «Железобетонные и бетонные конструкции».
  • Сооружение стального аналога требует соблюдения СП №53-101-98 «Изготовление и контроль над качеством стальных конструкций».
  • Помимо этого используется ГОСТ 23118-99 «Стальные строительные конструкции».

Следует помнить, что какой бы ни была труба дымовая для газового котла по конструкции, только точные расчеты, грамотное изготовление и правильный монтаж позволят эксплуатировать ее продолжительное время.

Отводные каналы для дымовых труб

Для устройства надежного отвода разряда в землю сооружают специальные каналы, которые соединяются с молниеотводами. Их размещают в таких местах, как:

  • на внешней стороне трубы;
  • под слоем штукатурки, если труба защищена ею.

Обычно строят не меньше двух отводных каналов. При этом соблюдается равное расстояние между ними.

Устройство системы

После того как сооружены отводные каналы, их соединяют с заземляющим элементом посредством специального зажима. Пробирный элемент обычно находится в специальной коробке, которую размещают непосредственно на трубе или в другом месте. На практике применяют 4 основных типа заземлений: фундаментное, контурное, вертикальное, горизонтальное.

Виды расположения молниезащиты дома.

Если случается, что фундаментное заземление невозможно смонтировать, то используют контурный метод. Заземлить дымовую трубу этим способом тоже продуктивно. Для этого используют специальную металлическую ленту размерами 30х3,5 миллиметров, а также допускается применять 25х4 миллиметра. В принципе, размеры применяются после специальных расчетов. Лента качественно приваривается к арматурным штырям, вбитым глубоко в грунт. При этом требуется соблюсти некоторые правила. Ленты должны войти в грунт не меньше как на 5 сантиметров и быть расположенными от дымовой трубы на 1 м и больше. Главное, чтобы заземление контурное полностью обнимало трубу по кольцу

Важно этот тип заземления сооружать вместе с закладкой фундамента. Тогда качество устройства будет на высоте

Чем хорошо контурное заземление, то это его долговечность. То есть столько будет стеречь трубу от удара молнии, сколько она будет стоять.

Вертикальное заземление

Иногда случается, что вовремя заземлить дымовую трубу не успели или забыли, спохватились, когда на стройке прибран мусор и благоустроена территория. Здесь на помощь придет метод вертикального заземления. Этот процесс не столь технологичен, как остальные. Просто на каждом канале при его спуске к земле забивают в грунт металлические пруты или требуемого диаметра арматуру на глубину до трех метров. И после соединяют с каналами.

Назначение искрогасителя на трубы дымохода

Искрогаситель для бани или другого сооружения предназначен для охлаждения раскаленных частиц, находящихся в дымоходе. Двигаясь по ровной трубе, они не остывают. И если их не охладить, частицы попадут на деревья или дом и воспламенятся. Поэтому на ободок дымоотвода монтируют искрогаситель. Конструкция дымохода устроена так, что охлаждение искр происходит поэтапно:

  • Специальные препятствия в виде горизонтальных отводов и турбулентных потоков помогают частицам контактировать с поверхностью трубы, передавая ей свое тепло.
  • В связи с этим происходит быстрое нагревание трубы и частицы перестают охлаждаться.
  • Тяга внутри дымохода становится слабее из-за турбулентного потока.
  • Установленный искрогаситель сдерживает частицы и охлаждает их. При этом в дымоходе сохраняется качественная тяга.

Нужно знать, что топливо высокого качества выделяет меньше несгораемых частиц, а топливо плохого качества — больше.

Зависимость высоты дымохода от других элементов кровли

Большое значение также имеет то, насколько близко сам дымоход расположен к коньку кровли, парапету или других его элементов:

Итак, что касается возвышения дымовых труб над крышей, существуют такие правила:

  1. Не меньше, чем 1,2 метра над плоской кровлей.
  2. Не меньше, чем 50 см над коньком кровли, если труба расположена до 1,5 метра от конька.
  3. Не ниже уровня конька, если труба расположена от 1,5 до 3 м от конька.
  4. Не ниже линии, которую можно провести от конька вниз к горизонту под углом 10 градусов, если труба расположена от конька более 3 метров.

При этом дымовой канал должен находиться от других элементов строения на определенном расстоянии, минимум:

  • 150 мм для труб с изоляцией;
  • 500 мм для труб без изоляции.

Минимальная разрешенная высота трубы – 50 см. Но это слишком низкие трубы, которые разрешено ставить только на плоских крышах без каких-либо выступов. Если же крыша с более сложной конфигурацией, придется повозиться и учесть все выступающие части.

Так, если все эти части находится на расстоянии от 1,5 метров от самой трубы, тогда трубе достаточно быть просто выше, чем все эти элементы. Если они ближе, чем 1,5 метров, тогда дымоход должен превышать их высоту минимум на 59 см:

Типы дымоходов для котельных

Дымоходы изготавливаются из кирпича, керамики, полимерных материалов, железобетона, листовой нержавеющей стали и трубных изделий.

В зависимости от конструкции трубы подразделяются на колонные сооружения, самонесущие конструкции, мачтовые, фермовые и фасадные дымоходные трубы .

Каждый вид имеет свои особенности и преимущества.

Самонесущая конструкция

Дымоход этого типа может быть одноствольным или многоствольным в зависимости от количества подключённых котлов.

Изготавливается из множества отдельных секций, представляющих собой трёхслойные сэндвич-трубы. Внутренняя поверхность труб выполнена из листовой нержавеющей стали, способной выдерживать влияние химически активных продуктов горения. Сооружение устанавливается анкерными болтами на фундамент и дополнительно усиливается рёбрами жёсткости.

Плюсы самонесущей дымоходной трубы:

  • простота конструкции;
  • возможность оснащения смотровой площадкой, лестницей, ревизионным люком.

Мачтовое сооружение

Изготавливается в виде мачты, к которой прикреплены 1-3 газоотводящих ствола разного диаметра. Мачта представляет собой трубу, установленную с помощью анкеров на фундаменте. Конструкция обладает высокой устойчивостью и занимает небольшую площадь. Газоходы оснащены слоем теплоизоляции и защитной оболочкой из оцинкованной стали.

Преимущества мачтовых дымоходов:

  • устойчивость к сейсмологической опасности;
  • надёжная технология монтажа;
  • возможность использования в условиях плотной застройки благодаря компактной конструкции.

Фермовая труба

Конструкция, в которой газоотводы закреплены на несущем металлокаркасе в виде фермы. Элементы каркаса обрабатываются грунтующими и антикоррозийными составами, увеличивающими срок службы сооружения. Газоходы имеют трёхслойную структуру: между наружным защитным кожухом и внутренней стальной трубой располагается теплоизоляция.

Достоинства фермовых труб:

  • относительно небольшой вес;
  • способность выдерживать высокую ветровую нагрузку;
  • удобство выполнения ремонтных и профилактических работ.

Колонная конструкция

Представляет собой свободностоящее сооружение, закреплённое анкерными блоками на железобетонном основании. Несущую функцию трубы выполняет обечайка – стальной высокопрочный кожух диаметром до 3 м.

Внутри обечайки устанавливается до 5 газоотводящих стволов из нержавеющей стали, подключённых к одному или нескольким отопительным котлам. Наружная поверхность каждого дымохода теплоизолирована базальтовой ватой для предотвращения конденсации влаги внутри канала.

Достоинства колонной конструкции:

  • возможность обслуживания нескольких котлов;
  • высокая степень защиты от повреждений;
  • возможность эксплуатации на неохраняемых площадках;
  • небольшая площадь объекта;
  • эстетичный вид.

Фасадные дымовые трубы

Газоотводящий ствол крепится кронштейнами к фасаду многоэтажного здания. Это наиболее простая в изготовлении конструкция, не требующая установки отдельного фундамента. Ствол представляет собой трёхслойную сэндвич-трубу, выполненную из нескольких отдельных модулей. Простота конструкции позволяет производить замену повреждённых частей без демонтажа всего дымохода.

Плюсы фасадной трубы:

  • самый экономичный вариант дымохода;
  • минимальное количество материалов для изготовления;
  • не нуждается в фундаменте;
  • простая и надёжная технология монтажа;
  • удобство обслуживания.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
