Как сделать экран под ванну из плитки?

Планирование работ

Изготовление каркаса начинается с планирования работ и выполнения нескольких расчетов.

Необходимые замеры

Предварительное составление проекта будущего экрана упрощает сборку. Поэтому перед обкладкой кафелем необходимо выполнить несколько замеров

Важно определить площадь облицовки и размер плитки

Расчет количества плитки

На основе замеров просчитывают требуемое количество плитки и определяют приблизительные затраты.

Для проведения расчетов нужно:

  1. Разделить поверхность на площадь плитки.
  2. Увеличить полученный показатель и добавить к нему 3-10% нужного количества плитки. Точные данные определяют типом раскладки и хрупкостью материала.

Изготовление каркаса

Вопрос, как сделать экран под ванну, всегда сводится к выполнению каркаса. Ведь по большей части именно он и будет держать декоративный материал, из которого выполнен экран.

Схема подбор конфигурации экрана под ванну.

  1. Необходимо произвести работы по соединению четырех брусков небольшой длины и металлических уголков с использованием крепежных элементов (шурупов). При этом надо строго контролировать расположение горизонтальных реек среди вертикальных.
  2. В рейках, что в дальнейшем будут закрепляться к поверхности стены, необходимо просверлить по два отверстия.
  3. Далее производится прикрепление выполненной рамы к поверхности стены, а именно на рейку. При этом крепление выбирают, учитывая основной материал, из которого будет выполняться экран под ванну.
  4. Идентично выполняются работы по прикреплению длинной рамы ко второй поверхности стены.
  5. Если предварительно подготавливались дополнительные рейки, их лучше прикрутить к раме еще до ее закрепления к стене.
  6. Путем соединения полученных рам образовывается готовый каркас.

Строим экран самостоятельно

Чтобы соорудить экран, облицованный плиткой, сначала нужно построить основу. Сделать это можно с использованием различных материалов, но удобнее всего применять влагостойкий гипсокартон или пазогребневые плиты.

Строим экран из гипсокартона

Сначала нужно собрать каркас, на который будут крепиться листы. Для этого следует использовать деревянные брусья или металлический профиль.

Строится каркас так:

  • Выполняется разметка. Для этого при помощи отвеса и уровня наносят точки, которые затем соединяют в линии, ведущие от угла ванны, расположенного у стены, до пола.
  • Затем, параллельно первым двум линиям проводят еще по одной, отступив от первых по 2,5 см в сторону ванны. При помощи отвеса отмечают аналогичные точки на полу.
  • Далее отвес прикладывают к углу ванны, который к стене не прилегает, и также отмечают точку, она будет являться внешней вершиной квадрата со стороной 2,5 см, который нужно будет построить на полу.
  • От углов квадрата проводят линии, соединяющие вершины квадрата с построенными ранее линиями.
  • По намеченным линиям собирают каркас из бруса или профиля, для соединения горизонтальных и вертикальных стоек используют металлические уголки.
  • На готовый каркас подшивают листы гипсокартона, не забывая оставить ревизионное отверстие. Дверцу на ревизионное отверстие можно будет навесить при помощи петель.

Облицовываем экран плиткой

После того, как гипсокартонный экран будет готов, осуществляется обкладка ванны плиткой. Клеить плитку удобнее на «жидкие гвозди», можно использовать и обычный плиточный клей:

  • Первую плитку устанавливают в верхнем левом углу, выравнивая ее по уровню.
  • Расстояние между плитками регулируют при помощи монтажных крестиков.
  • После наклейки плит выполняется затирка швов.
  • Если в экране предусмотрена дверца, то плитку нужно наклеить и на нее.

Если ванна имеет сложную форму

Устанавливая акриловую ванну сложной формы, можно сделать интерьер более интересным. Но стандартный экран к такой купальне не подойдет. Если планируется закрыть пространство под ванной, то лучше всего сделать его из гипсокартона. На этом этапе особых затруднений возникнуть не должно. Из гипсокартона можно сделать практически любую гипсокартонную конструкцию.

А вот выложить готовый экран керамической плиткой большого размера будет сложно. Ведь керамика отличается жесткостью, ее нельзя изогнуть под заданным углом. Что же можно сделать в этом случае? Один из наиболее привлекательных внешне вариантов – облицовка готового экрана плиткой мелкого размера – мозаикой.

Для облицовки криволинейной конструкции из гипсокартона можно использовать мозаику из отдельных кусочков. Однако этот вариант более сложный. Если нужно сделать отделку максимально быстро и просто, стоит воспользоваться готовыми модулями мозаика.

Состоят они из маленьких плиточек, закрепленных на гибкой сетке. Такие модули легко повторяют любые контуры, поэтому данный вид отделки сможет сделать даже неопытный мастер.

Если пространство под ванной не радует глаз, то его можно удачно спрятать, установив экран. Его можно купить готовым, но чтобы эта деталь идеально вписалась в интерьер, лучше сделать и отделать экран самостоятельно.

В том случае, если отделка пола и стен в комнате проведена при помощи плитки керамической, то этот же материал целесообразно использовать для облицовки экрана. Для облицовки можно использовать плитку стандартного размера либо мозаику. Второй вариант будет уместен, если мозаика используется и для украшения других элементов интерьера.

Глухие экраны под ванну

Простой и недорогой вариант декора. Модель представляет собой каркас из монолитного материала (кирпича, пластика, гипсокартона, оргстекла), облицованный плиткой.

Глухая ширма предполагает наличие пластиковых труб, не подверженных коррозии, перед установкой элемента убедитесь в исправности сантехники.

С ревизионным окном или дверцей

Модель представляет собой стационарную перегородку с оставлением во время монтажа технологического отверстия, обеспечивающего доступ для проверки работы системы канализации. Окошко оставляют открытым или навешивают дверцу (с нажимным, раздвижным или распашным механизмом открытия).

Раздвижные

Монтаж конструкции такого типа позволяет сохранить полный доступ к трубам. Экран представляет собой рамный каркас с раздвижными или распашными дверками (с роликовым или скользящим механизмом открытия), установленный на пол или ножках.

Для открывания раздвижного экрана не требуется наличия большого пространства, конструкция проста в монтаже, устанавливается на ванны любого типа и размера. Раму для перегородки выполняют из алюминия или пластика.

С нишей для ног

Во время купания ребенка, мытья животных или стирки белья возникает необходимость вплотную подойти к ванне, поэтому при монтаже экрана можно предусмотреть нишу для ног, которая выполняется по центру или вдоль всей длины перегородки. Каркас экрана с этой целью можно сделать с уклоном.

Общие рекомендации

В настоящее время производители ванн изготавливают продукцию, которая обладает презентабельным внешним видом и высокими эксплуатационными характеристиками. Поверхность купален зачастую покрыта специальным слоем – эмалью. Обычно она имеет белый цвет, однако, может отличаться и другими оттенками. Кроме того, образ сантехники дополняют ножки, поддерживающие ее над полом. Именно это пространство и вызывает обеспокоенность.

Экран под ванну

Закрыть этот промежуток можно при помощи специальной перегородки – экрана для ванны из плитки. Данный способ позволяет не только скрыть непрезентабельный внешний вид, но и неприглядную наружность купальни, если она является таковой. Отдельно стоит отметить, что конструкция будет гармонично смотреться с окружающим интерьером, так как она выполняется в едином стиле с применением одного и того же материала, например, керамики.

Этапы монтажа экрана под ванну ↑

Разметка конструкции ↑

Подготовка к монтажным работам начинается с разметки. Необходимо от края ванны опустить вертикаль в нескольких точках и маркером начертить линию. Она обозначит внешнюю границу для экрана, за которую нельзя “заходить”. Определяя местоположение других материалов конструкции, следует отступать от этой линии в сторону пространства под ванной. При этом учитывается, что толщина плитки вместе с плиточным клеем составляет примерно 10 мм, толщина листа ГКЛ – 12 мм. Ширина профиля CD47 для сооружения каркаса – 47 мм, если будет использоваться другой профиль, его размеры можно узнать по маркировке.

Сборка каркаса ↑

Следующий этап – сооружение каркаса для крепления листов ГКЛ. Для этого следует вначале снять основные размеры и начертить схему конструкции. Так будет легче изготавливать необходимые детали из профиля и листового материала.

Конструкция экрана должна учитывать необходимость установки ревизионного окна (для доступа к сифону и трубам канализации) и ниши для ног в нижней части ванны.

В зависимости от положения ванны, экран может быть П-образным, Г-образным или прямым (наиболее распространенный вариант). При необходимости может быть сооружен криволинейный экран.

Профиль режут с помощью ножниц по металлу на отрезки необходимой длины. К стенам и полу его крепят с помощью дюбель-гвоздей, используя перфоратор. В верхней части, непосредственно под ободком ванны, устанавливают деталь из профиля во всю длину сантехнического прибора. Затем устанавливаются вертикальные стойки и прочие перегородки. С другими деталями их соединяют с помощью саморезов.

Резка и монтаж гипсокартона ↑

После того как листы ГКЛ будут раскроены, их нужно будет разрезать по нанесенным маркером линиям. Для этого острым строительным ножом необходимо надрезать верхний защитный картонный слой с одной стороны, а затем резким движением согнуть лист по линии реза в противоположную сторону.

Крепление деталей из листового материала к каркасу из металлического профиля выполняется саморезами с помощью шуруповерта

Действовать следует осторожно, чтобы шляпки вкручивались впотай, но не проваливались

Внешние и внутренние углы оформляем специальным профилем. Не защищенные кромки ГКЛ обрабатываем силиконовым герметиком, а поверх стыков наклеиваем серпянку. Поверхность экрана покрываем грунтовкой.

В случае необходимости создания криволинейных конструкций, листы ГКЛ в местах плавного изгиба надрезают. Расстояния между линиями реза – около 5 см. Это позволит сформировать сложный фигурный экран. Другой вариант предусматривает прокалывание верхнего слоя ГКЛ игольчатым валиком с последующим его увлажнением

Действовать следует осторожно: лишняя влага может разрушить материал. После того как гипс впитает влагу, гипсокартон можно будет аккуратно согнуть и после высыхания – прикрепить к металлическому профилю

Финишная отделка экрана для ванны ↑

После монтажа ГКЛ наступает очередь отделочных работ. Экран можно облицовывать керамической плиткой так же, как и обычную стену – с помощью плиточного клея. Конструкция выдержит большой вес. Но в том случае, если стены ванной планируется окрашивать, то же можно сделать и с экраном после его обработки грунтовкой.

Соблюдая изложенные в статье правила, можно за короткое время и с минимальными расходами соорудить экран из листов ГКЛ и закрыть пространство под ванной. Такой экран прослужит долгие годы.

Экран для акриловой ванны

Подготовка

Акриловая ванна – достаточно хрупкий материал, поэтому если решено закрыть ее плиткой, нужно сделать так, чтобы ее передний бортик опирался на каркас, который собирается для выполнения обшивки. Это придает дополнительную жесткость и устойчивость чаше. Крепление профиля к ванне осуществляется через опорные бруски, которые приклеиваются при помощи силиконового герметика или клея «жидкие гвозди». Некоторые производители наклеивают опорные вкладыши в заводских условиях.

По краю бортика акриловой ванны наклеиваются деревянные бруски для крепления каркаса

К брускам прикручивается направляющий оцинкованный профиль. Крепление производится саморезами длиной 1,5–2 см с учетом толщины обшивочного материала (гипсокартона), плитки и слоя клея: край плитки должен располагаться вровень с бортиком ванны.

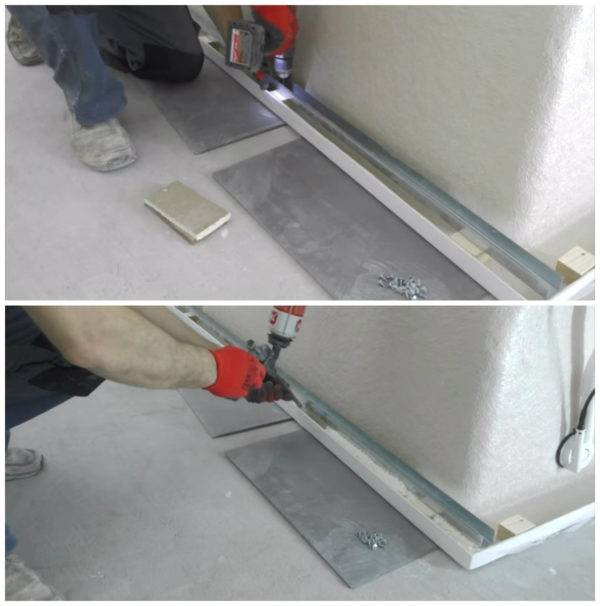

Крепление направляющего профиля к бортику.

Сборка каркаса

После того, как ванна с закрепленным снизу профилем установлена на место, приступают к монтажу каркаса. Для отбивания разметки удобно использовать лазерный осепостроитель, но если такого прибора нет, можно обойтись обычным строительным уровнем. Подробно нюансы выполнения разметки под каркас при помощи пузырькового уровня будут рассмотрены ниже.

Затем к полу и боковым стенкам при помощи герметика крепится направляющий профиль, который образует периметр каркаса.

Крепление направляющего профиля на герметик.

Следующий этап – установка вертикальных перемычек. Для этого используется стоечный профиль. Стойки вставляются в верхнюю и нижнюю направляющие, для крепления используются саморезы по металлу с прессшайбой.

Следующий шаг – по размерам каркаса вырезается гипсокартон, который прикручивается к каркасу саморезами.

Как организовать люк ревизии

Самый простой способ сделать экран под ванну из плитки с дверцей – сделать съемный лючок на магнитах. Этот вариант подходит при использовании плитки любых размеров, но перед монтажом каркаса необходимо определиться с размером люка. Чаще всего дверцу делают под размер одной плитки– этот вариант считается самым надежным и практичным.

Для сооружения дверки потребуется:

  • 6 мебельных магнитов с металлическими пластинами.
  • Мебельная ручка, чтобы было удобно открывать люк.
  • Направляющий профиль и саморезы.
  • Клей «Момент».

Порядок изготовления ревизионного люка под плитку следующий:

  1. На гипсокартоне размечается месторасположение и размер люка.
  2. При помощи ножовки с мелкими зубцами вырезается отверстие по отмеченному контуру.
  3. По размеру получившегося окна вырезается два отрезка профиля, к которым прикручиваются магниты, по три на каждый. Чтобы плитка на люке не выделялась из общей отделки, магнит прикручивается по самому краю профиля, чтобы металлическая пластина была заподлицо с профилем.
  4. Перевернув лист гипсокартона лицевой частью вверх, планки с магнитами укладываются по краю отверстия и прикручиваются через ГКЛ саморезами.
  5. Затем отмечаются точки для крепления металлических пластин. Они приклеиваются на клей «Момент».

Люк готов, теперь остается приклеить на него плитку при помощи обычного плиточного клея.

https://www.youtube.com/watch?v=UoO7jXmIlqE

Самостоятельное изготовление раздвижного экрана

Технологические отверстия и дверцы для доступа к коммуникациям делают по-разному. Открываются они в вертикальном направлении (распашные) или горизонтальном (откидные). Установка требует дополнительных профилей, навесов и специального механизма для откидных дверей, чтобы удерживать их в фиксированном положении. На ограниченном пространстве неудобные – занимают место при открывании.

Неплохими свойствами отличается МДФ. Размеры листа подходят не только для устройства раздвижных дверок, но и других видов экрана. Из-за повышенной восприимчивости к влаге панели предварительно обрабатывают специальной пропиткой, затем грунтовкой. Устраивают дополнительное вентиляционное отверстие со стороны напротив смотрового люка. Декорируют небольшой проем пластиковой решеткой.

Экран из МДФ-панелей с раздвижными дверцами

Направляющие для дверок состоят из специального профиля, по которому они передвигаются. У него Ш-образное сечение. Бывает пластиковым, но предпочтительнее алюминиевый, который крепче и хорошо держит форму. Продается в строительных магазинах, торгующих комплектующими для мебели

Устанавливают вверху и внизу конструкции, уделяя особое внимание расположению в одной плоскости, иначе будут перекосы. Такие же профили размещают по бокам в качестве распорных стоек

С двумя раздвижными дверцами

Для изготовления дверей применяют материалы, аналогичные основному, или акрил. Он продается в специализированных магазинах, имеет толщину 5–8 мм и разнообразную цветовую гамму. Пилится электролобзиком, затем кромки обрабатывают напильником с мелкими насечками. Готовые двери вставляют в направляющие профили. Прикручивают мебельные ручки и пользуются.

Раздвижные панели на основе оконного ПВХ-профиля

Возможны различные варианты устройства раздвижных экранов. Часто его делят на три части: центральная зафиксированная, с одной стороны открывается доступ к трубам канализации, с другой – устроены полочки для хранения мелких вещей. Если предпочтение отдается дверцам, передвигающимся по всей длине, готовят две детали. Размеры рассчитывают так, чтобы они на несколько сантиметров перекрывали одна другую. Устанавливаются в разные канавки.

Выбор плиточной облицовки

Многие откладывают ремонт из-за предполагаемой суммы расходов, но можно сделать красиво и недорого. Во многих семьях актуальным остается вопрос о том, какой должна быть отделка ванной комнаты плиткой, ее оформление и дизайн, если предстоит ремонт. Важен взвешенных подход, поскольку облицовка стен, пола и потолка плиточными материалами должно простоять несколько лет, а то и пару десятилетий.

Рынок строительных и отделочных материалов предлагает огромный ассортимент облицовки, которая классифицируется сразу по нескольким параметрам. Это не только цвет и размер, но также материал, его свойства и предназначение плитки.

В зависимости от того, что собираются облицовывать, плитку для ванной подразделяют на подвиды:

  • для пола (плитка более плотная, твердая, нескользкая);
  • для стен (отличается высокими декоративными качествами);
  • для потолка (легкая, пористая, небольшого формата);
  • вспомогательный декор (вставки, панно, мозаика, бортик, фриз или плинтус).

Напольный кафель также отличается по коэффициенту трения в мокром виде. Продукцию класса B менее скользкая, поэтому она безопаснее, чем другие разновидности.

В настоящее время существует огромное количество вариантов плитки

Выбирайте материалы исходя из особенностей комнаты

Керамическая плитка на основе сырья из глины имеет свойство впитывать влагу и расширяться, поэтому укладывается с небольшим промежутком. Это свойство «дышать» есть только у природных материалов, которые впитывают излишки влаги, а потом ее постепенно отдают при высыхании.

Облицовка кафелем или другой плиткой выполняется на всех поверхностях или частично. Сочетая разные виды отделки, плиткой отделывают стены возле ванной и умывальника, иногда делают панели до определенного уровня.

Недостаток плиточного материала на основе глины – в ванной без вентиляции с большой нагрузкой может развиваться плесень и грибок. Поэтому этот вопрос нужно продумать для собственного здоровья и долговечности отделка ванной, разрабатывая дизайн.

Плитку на глиняной основе стоит укладывать с небольшим промежутком

Плитка имеет свойство дышать, оно может расширятся и уменьшаться

В маленьком помещении не стоит использовать много цветов, так помещение будет казаться меньше

Пошаговый монтаж

Вначале создается несущий каркас, к которому будет крепиться экран. Определяется вертикаль с помощью строительного уровня, и полученная линия фиксируется мелом или маркером.

Для прямоугольной ванны

Каркас под нее может выполнять как из профиля, так и из дерева. Деревянный материал прочный и долго служит, но учитывая то, что его используют в помещении с высокой влажностью, лучше использовать заготовки из лиственницы, ольхи или кедра.

При использовании других пород дерева бруски потребуется обработать антисептиком, чтобы предупредить их гниение. Желательно заготовить бруски сечением 40×40 мм – самый ходовой размер и удобный в обустройстве деревянного каркаса.

Получение ровного каркаса зависит от правильности разметки:

  • она начинается с углов ванны, расположенных у стен, вертикальные линии определяются с помощью отвеса;
  • отступают 2 см и повторяют действие с отвесом, чтобы определить вторую вертикальную линию, а на полу в точке ее касания рисуют квадрат со сторонами 2 см;
  • внешний и внутренний углы квадрата соединяют с такими же углами на противоположной стене ванной горизонтальными линиями.

По размеченным линиям устанавливают деревянные брусья:

вначале укладывается горизонтальный брус, его закрепляют саморезами к полу, если он деревянный, а в случае с бетонной поверхностью используются дюбеля.

  • затем фиксируются вертикальные стойки также саморезами, но уже к стене;
  • верхний горизонтальный брусок крепится к угловым стойкам при помощи металлических уголков;
  • устанавливаются вертикальные стойки с расстоянием в 50-60 см.

Крепление проверяют на прочность и переходят к установке полос. Стартовая полоса крепится к каркасу саморезами, в местах ее примыкания к горизонтальным и вертикальным элементам ее обрезают под 45 градусов. Снизу полоса прикрепляется по верхушке профиля, чтобы осталось достаточно пространства для установки пластикового плинтуса.

Из пластика нарезаются полоски нужного размера и вставляются в стартовую полосу, их может быть две или больше, главное, чтобы они полностью заполнили экран. На те из них, которые будут раздвигаться, крепят ручки с внешней стороны. Стыки закрываются пластиковыми уголками, а затем вся конструкция проверяется на прочность, проверкой усадки пазов. Если остались какие-то зазоры в глухих соединениях, то их заделывают жидкими гвоздями или силиконом.

В случае обустройства металлического каркаса, чтобы придать конструкции прочности профиль закрепляют не только по ее краям, но и по центру. Нижний профиль может крепиться герметиком или жидкими гвоздями, пластиковый экран имеет малый вес, и они его выдержат. При подготовке стоек и направляющих из металлического профиля потребуются ножницы по металлу.

Для криволинейной ванной

Полукруглые ванны имеют определенный угол изгиба, в каждой модели он свой, с учетом этого при обустройстве пластиковых экранов для такой ванной нужно выбирать панели небольших размеров (шириной до 250 мм). Панели большего размера в домашних условиях не получиться.

Установка экрана для криволинейной купальни заключается в следующем:

  • Покупается профиль Ш – образный пластиковый для экрана ванны шириной 20-24 мм и стальные трубки для обустройства стоек диаметром 10 мм.
  • Определить высоту каркаса, замерив ее между верхним и нижним профилем. Отмерить длину пластикового изделия можно при помощи угловой линейки, если заготовка длиннее, то излишки устраняются ножом для гипсокартона.
  • На стартовую полосу наносят жидкие гвозди и к ней прикрепляют первую пластиковую полоску.
  • Последующие полоски вводятся в пазы предыдущей панели.
  • Сверху стационарные панели закрепляются скобами или жидкими гвоздями, но делать это нужно аккуратно, чтобы не оставалось отверстий с внешней стороны. Низ прикрепляется саморезами к внутренней стороне профиля.
  • Установка последней панели – немного сложный процесс, потому как необходимо точно замерить оставшееся пространство, затем вырезать эту недостающую часть из пластиковой панели. К той части, где она примыкает к стене приклеить стартовую полосу, а затем постараться, не повредив конструкцию, поставить панель в оставшееся место.
  • Низ экрана декорируется пластиковым плинтусом, который клеится жидкими гвоздями к лицевой стороне экрана.

Обычно в полукруглых ванных делают одну раздвигающуюся дверцу на том участке, где угол более пологий. Если же предусмотрено две дверцы, то на каждую из них прикрепляется ручка, лучше выбрать скрытый вариант, чтобы не цепляться за них.
