Электрический теплый пол в ванной под плитку: пошаговая инструкция

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Кабельный теплый пол под плитку

В отличие от пленочных электрополов, кабельные системы обогрева наиболее хорошо сочетаются с керамическим плиточным покрытием. Есть один нюанс – монтаж плитки производится поверх тонкой цементно-песчанной стяжки. Ее толщина достигает 3-5 см.

Основное достоинство кабельного обогревательного пола в сочетании с керамической плиткой – это высокая скорость прогревания покрытия и простота эксплуатации. Кабельный теплый пол обеспечивает быстрый обогрев поверхности благодаря высокой степени теплопроводности плиточного покрытия, которое к тому же устойчиво к воздействию высоких температур.

Недостаток кабельного пола в сочетании с плиткой заключен в сложности проведения монтажных работ. При укладке плитки поверх кабельного теплого пола обогрев будет происходить с минимальной инерционностью, т.е. поверхность будет своевременно нагреваться или остывать по команде программируемого терморегулятора. Керамическая плитка, установленная поверх электрического кабельного пола, обеспечивает максимально эффективное распределение тепла по всему помещению.

Монтаж кабельного теплого пола своими руками

Устройство кабельного пола начинается со сборки нагревательного контура. На фольгированное покрытие укладываются рейки для монтажа, между ними располагается утеплитель.
Греющий кабель прокладывается от той точки, где будет размещен блок управления.
Устанавливается один или несколько температурных датчиков. Это устройство размешается между витками нагревательного кабеля в гофрированной трубке.
После завершения укладки нагревательного кабеля и температурных датчиков, греющий контур заливается бетонной стяжкой. Ее толщина может достигать 4-5 см.
Электрический теплый пол подключается к контрольному блоку управления. Выполняется это последовательно – к разъемам подсоединяются температурные датчики, а после них – кабель нагрева.
К блоку управления подключается линия квартирной электросети, которая отводится от главного предохранителя.

Укладка плитки на кабельный пол

Сначала нужно убедиться в том, что все детали конструкции надежно залиты цементной стяжкой. Ровность покрытия проверяется уровнем. Стяжка полностью высыхает за более чем 20 дней, укладывать плитку можно на 5-й.
Укладка плитки начинается после предварительной стыковки элементов рисунка. Начинать укладку лучше всего с самой дальней стены.

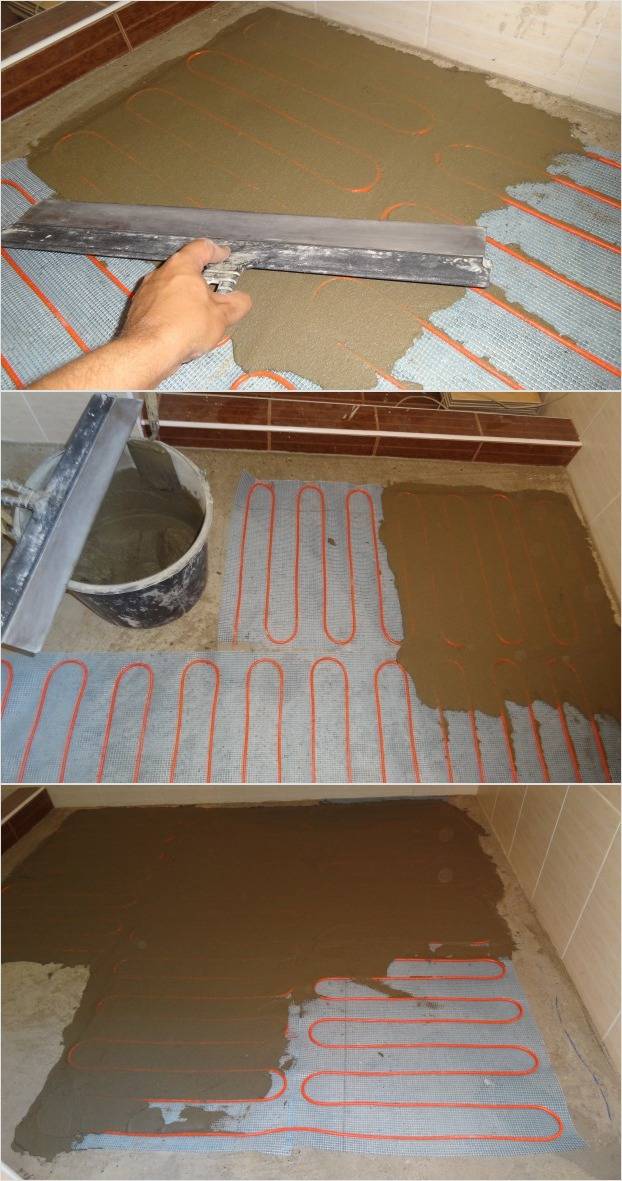

На плитку с помощью зубчатого шпателя наносится слой клеевого состава с толщиной в 40-45 мм.
Плитка с клеем прикладывается к стяжке, плотно прижимается и выравнивается. Можно по ней слегка простукивать прорезиненным молотком.
На углах изделия выставляются пластмассовые крестики для выравнивания швов, к ним стыкуется следующее изделие.
После того как укладка дойдет до угла нужно оставить зазор, в который укладываются отрезанные части плитки.
По истечении 3-4 дней, когда плиточный клей засохнет, производят затирку швов с помощью цемента или герметика.
Через два часа после затирки плитка тщательно вымывается от остатков состава.

Запуск обогревательной системы выполняется не ранее, чем через 25 дней после укладки плитки.

Читать также: Запуск отопления: подключение и порядок включения

Виды электрического теплого пола

Такую технологию применяют достаточно часто, благодаря ему можно обогреть отдельные участки дома или квартиры. В то же время использовать такой теплый пол, как основной источник обогрева – не рационально и очень дорого. Для этого лучше применять водяные полы как отдельно, так и в комбинации с разного рода теплыми электрическими полами.

Если говорить о современном теплом поле под плитку, который работает за счет электричества, то с технической точки зрения они выглядят как система нагревательных кабелей или же ТЭН, которые объединяются в маты разного размера. К отдельной группе вполне можно отнести современные конструкции: электрические маты с инфракрасными стержнями и пленочные теплые полы.

Совершенно все типы теплого пола имеют определенные общие характеристики, а именно:

основание пола для проведения монтажа обязательно должно быть сухим;
есть необходимость делать заземление и теплоизоляцию;
должен в обязательном порядке присутствовать терморегулятор;
использовать пол можно на протяжении многих лет, он очень надежный;
отличный вариант дополнительного отопления в доме или в отдельных помещениях.

Какой теплый пол под плитку лучше? Предназначение основных видов видео

В то же время есть достаточно много различий, которые заключаются не только в способе монтажа каждого вида нагревательного элемента, но еще и в том, какое именно тепло они вырабатывают, как взаимодействуют с тем или иным покрытием пола.

Какие системы теплого пола существуют

Теплый пол под плитку различается по техническим характеристикам, видам используемых материалов и принципу работы. Специалисты выделяют три разновидности систем подогрева:

инфракрасную;
кабельную;
водяную.

Выбирать подогрев под керамическую плитку стоит исходя из параметров помещения и окружающего микроклимата.

Инфракрасный пленочный теплый пол

Комплект теплого пола славится универсальностью и представляет собой ряд плоских пластин, запаянных в полиэтиленовую пленку. В зависимости от нагревательного элемента различают два вида:

углеродный;
биметаллический.

Для укладки под кафельную плитку могут использоваться только углеродные изделия, что объясняется их устойчивостью к коррозийным процессам. При нарушении целостности систем с инфракрасным принципом происходит отключение конкретного участка, а не всего теплого пола.

Особенности:

бесшумная работа, незначительные теплопотери;
энергосберегающий вид обогрева;
питание от сети, регулировка терморегулятором;
укладка происходит на подложку с теплоотражающим эффектом;
перед укладкой плитки на ИК теплый пол монтируется стекловолоконная сетка, имеющая ячейки от 30 мм;
возможность укладки в деревянном доме.

Кабельные системы

Кабельный теплый пол под плитку может служить основным или дополнительным источником тепла в помещении. В этой группе также присутствуют различные типы, различающиеся по виду кабеля:

одножильный;
двухжильный;
сверхтонкий, получивший название термоматы.

Главным достоинством кабельного пола является возможность управления им с помощью регулятора. Он позволяет программировать часы включения и выключения, температуру и время нагрева. На рынке также можно отыскать саморегулирующийся теплый пол, реагирующий на смену температуры. Мощность системы напрямую зависит от типа кабеля, и схемы его укладки.

При укладке такого теплого пола высота комнаты будет уменьшена на 5-6 см – при использовании кабеля и стяжки или же на 1,5 см – при монтаже матов. Маты не нуждаются в стяжке и могут укладываться под клей для плитки.

Водяной теплый пол

Водяной теплый пол может полноценно заменить классическое отопление, но прокладывается только в частном доме. В квартирах укладка такой системы запрещается на законодательном уровне. Такой пол одним из первых использовался по назначению несмотря на то, что для его монтажа необходимы специальные системы и технологии.

Этот вид прост в эксплуатации, но его установка занимает много времени и усилий. Основным преимуществом является отсутствие затрат на передачу теплоносителя по трубам. Помимо этого, он не требует дополнительного обслуживания – при правильной прокладке труб конструкция способна прослужить 30-40 лет.

К числу недостатков относится высокая стоимость, связанная с покупкой металлопластиковых труб и оплатой услуг опытного мастера, гарантирующего работоспособность и длительный срок службы. Укладка происходит под стяжку, поэтому не нужно предварительно выравнивать основание. Прежде чем залить раствор на конструкцию, происходит ее проверка на целостность.

Выждав время до полного высыхания раствора, на бетонный пол может укладываться кафель. После включения отопления, вода в трубах будет постепенно прогревать поверхность плитки и поддерживать ее в одном температурном диапазоне.

Теплый пол водяной

Самым экономным, эффективным и безопасным вариантом создания автономного нагрева принято считать теплый пол в ванной водяной, представляющий собой систему, помещенную в стяжку и состоящую из трубок (металлопластиковых или пластиковых), по которым передвигается горячий теплоноситель.

Контроль над температурным режимом осуществляется благодаря наличию такого устройства как термостат. Циркуляция теплоносителя производится при помощи входящих в систему специальных насосов.

В коллекторном шкафу находится две трубы, одна из которых (подающая) заполняется теплой водой, поступающей от источника нагрева в систему обогрева. В функциональное назначение другой трубы (возвратной) входит сбор остывающего теплоносителя и подача его обратно в нагревательный прибор.

Обычно потребители для этой цели используют газовый котел, в котором жидкость становится горячей и потом вновь транспортируется в подающую трубу. Как уже говорилось, давление в системе, а значит, непрерывное движение теплоносителя обеспечивает специальный насос.

Водяной пол с подогревом в ванной обладает рядом значительных преимуществ, если сравнить его с электрической системой обогрева:

экономится электроэнергия, цена на которую имеет тенденцию к повышению;
нет электромагнитного поля и соответственно, излучения.

Основными недостатками, которые имеет водяной пол, это сложный монтаж и специфика подключения. Дело в том, что в частном домовладении или в квартире, где установлено индивидуальное отопление, проблем с подсоединением к источнику с горячим теплоносителем возникнуть не должно.

А вот что касается квартир с централизованным горячим водоснабжением, то в давно построенных домах запрещено подключать к отопительной конструкции водяной пол. Кроме этого в ванных комнатах таких зданий не предусмотрен обогрев помещения. Подключение допустимо лишь к трубе с горячей водой. Но подобные действия связаны с перепланировкой, а для этого в соответствующих инстанциях нужно получить разрешение. Но, скажем прямо, теплый пол от отопления в квартире все же делают, у многих это получается достаточно качественно сделать.

Разновидности электрической системы для ванной

Перед тем, как сделать электрический теплый пол в ванной, рекомендуется изучить имеющиеся варианты систем подогрева. Выделяют три типа:

Пленочный теплый пол;
Нагревательные маты;
Нагревательный кабель.

Рассмотрим каждый по отдельности.

Пленочные системы получили широкую популярность вследствие простоты своей установки и особенностей подключения. Инфракрасный подогрев легко установить собственными руками, вне зависимости от его модификации. При этом уровень пола остается, по сути, неизменным. Благодаря подключению к электричеству с помощью параллельной схемы, функционирование пленочной системы осуществляется бесперебойно. Даже выход одного из элементов из строя не сказывается на работе всего теплого пола.

На современном рынке существует большое разнообразие теплых полов

Мощность нагревательных матов является достаточно низкой, чтобы рассчитывать на полноценное отопление. Однако ее хватает для обогрева небольшой ванной. Установка осуществляется легко и просто, поскольку нагревательные маты изначально оснащены электрическим кабелем. Напольное покрытие можно устанавливать прямо поверх этих элементов.

А вот нагревательный кабель уже потребует от владельца серьезных усилий. Трудоемкий монтаж подразумевает обустройство стяжки, необходимой для защиты мощного нагревательного элемента. При этом схема разводки кабеля может незначительно отличаться, в зависимости от рекомендаций компании производителя.

Выбор теплого пола

Существует несколько видов теплых полов, каждый из которых отличается своей спецификой монтажа и эксплуатации. Однако какой бы вид вы ни выбрали, результат оправдает все ожидания – пол будет теплым на ощупь и станет дополнительным источником обогрева помещения. Однако рассуждать о теплых полах как о просто приятном дополнении было бы слишком узко

Их значение куда более важное, чем кажется на первый взгляд. Представьте, что после получасового блаженства в горячей ванне вы становитесь распаренными ногами на холодный кафель

В это время организм получает микро-шок. С детства многим знакомо правило держать ноги в тепле, чтобы не заболеть, поэтому теплый пол в прямо смысле оберегает от простуды.

Недостатки у него тоже присутствуют, но назвать их серьезными сложно. Так, стоимость теплого пола относительно высокая, но раз потратившись, можно впоследствии экономить на отоплении. Кроме того, после прочтения этой статьи реально сэкономить несколько тысяч на установке теплых полов в ванной.

Итак, какие же бывают разновидности теплых полов:

Водяные – система представляет собой пластиковые, ПВХ или медные трубки небольшого диаметра, которые укладывают на поверхность пола в определенном порядке. Когда по трубам начинает течь горячая вода, они подогревают пол. По сути, это своеобразная батарея, только для пола. При помощи термостата можно регулировать температурный режим. Стоит такая система относительно недорого, отличается абсолютной безопасностью и простотой монтажа.
Электрические – из-за элементарной установки и относительно невысокой стоимости этот вид теплых полов является наиболее популярным. Специальные нагревательные кабели монтируют на бетонную стяжку или прямо поверх керамической плитки, после чего закрывают температурным изолятором и чистовым полом. Электрополы отлично подходят для ванной комнаты, поскольку как раз предназначены для небольших помещений. Некоторых останавливает сомнительная экологическая чистота в виде слабого электромагнитного излучения, а также высокая стоимость эксплуатации (цены на электроэнергию). С последним поспорить сложно, так как тарифы растут с каждым годом, но излучения от электропола даже меньше чем от микроволновки, поэтому никакой опасности нет.
Инфракрасные – их также называют пленочными, поскольку они выглядят как пленка с нагревательными датчиками. Это самый «молодой» вид теплого пола, который появился относительно недавно. Основное его преимущество в компактности, высокой эффективности и универсальности – пленку можно монтировать даже на стены и потолок. Также инфракрасный пол не требует укладки стяжки, поэтому значительно снижаются затраты. Элементы пленочного и электрического пола соединяют не последовательно, а параллельно, что гарантирует бесперебойную работу системы, даже если один из сегментов вышел из строя.

Процесс установки водяного теплого пола

Первым этапом в решении задачи, как сделать теплые полы от водяного отопления, является составление проекта. Необходимо нарисовать план помещения с указанием размеров отдельных комнат и расположения стояков. Около стояка, к которому будет выполняться подключение, следует поместить коллекторный узел. С одной стороны к этому устройству подключается центральное отопление, а с другой – трубы системы «теплый пол». В коллекторном узле имеется датчик температуры, который позволяет контролировать нагревание теплоносителя. Также в устройстве может быть вентиль или клапан, с помощью которого устанавливается определенная температура для каждого контура.

Система водяного теплого пола требует обязательного смешивания горячей воды подающей трубы с холодной из обратного трубопровода. Это происходит в коллекторном узле, который дополнительно называют смесительным узлом. Объясняется это тем, что иногда на подаче может быть достаточно высокая температура, при которой находиться на полу не совсем комфортно. Прибор в смесительном узле, контролирующий температуру теплоносителя, дает сигнал о необходимости добавления холодной воды.

Для безупречной и эффективной работы системы водяного теплого пола необходим монтаж циркуляционного насоса. Он предназначен для обеспечения определенной скорости воды по контуру теплого пола.

Следующим шагом будет выбор типа труб для водяной системы теплого пола. Для этой цели используются трубы из металлопластика или сшитого полиэтилена. Однако последнее время отмечается популярность гофрированных нержавеющих труб. Этот материал характеризуется гибкостью, надежностью и сравнительно низкой стоимостью, ниже, чем цена металлопластиковых изделий. Кроме того трубы имеют долгий эксплуатационный срок и пока не имеют подделок. Единственным недостатком гофрированной трубы можно назвать высокое сопротивление потоку теплоносителя из-за ребристой поверхности.

Также важно определиться со способом укладки труб водяного контура. Популярными считаются два метода: «улитка» и «змейка»

Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны.

Диаметр труб для водяного теплого пола и их длина имеют не меньшее значение. В большинстве случаев используется труба сечением 16 мм, что касается протяженности контура, то здесь за основу берется норматив 4-5 метров для обогрева одного квадрата площади.

Этапы монтажа

Весь процесс самостоятельного обустройства пленочной инфракрасной системы «теплый пол» включает в себя, помимо подготовки основания, несколько поэтапных мероприятий:

обустройство теплоизолирующего слоя для минимизации затрат электрической энергии на обогрев помещения;
обустройство системы заземления на основе электропроводного скотча;
грамотный расчет и перенос на чертеж схемы монтажа всего оборудования;
непосредственная установка инфракрасных обогревательных элементов;
подключение смонтированной системы через термостат при обогреве помещения общей площадью не более 23-25м2;
тестирование выполненной системы на работоспособность;
финишная отделка напольной поверхности плиткой.

Схема монтажа пленочного теплого пола

При планировании монтажной схемы очень важно правильно определиться с местом для установки терморегулирующего устройства, которое целесообразно располагать на высоте примерно в 15см от поверхности. Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора.

Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора.

Требования к подключению теплых полов в ванной

Водяное отопление устанавливают с учетом допустимой нагрузки на межэтажное перекрытие. При необходимости обращаются в архитектурную мастерскую для подготовки качественного проекта. Реконструкцию объекта недвижимости надо согласовать в порядке, установленном действующим законодательством.

В ванной нужно исключить повреждение изоляции.

При выборе электрической системы руководствуются нормами ПУЭ и тематических ГОСТов.

Правила монтажа нагревательного кабеля:

запрещена установка в ванной комнате распределительных и регулировочных устройств: розеток, УЗО, термостатов и др.;
слоем изоляции минимизируют теплопотери по направлению вниз;
опорное основание очищают и выравнивают, чтобы исключить повреждение защитной оболочки;
рабочие линии размещают без пересечения и соприкосновения;
подключают контур заземления;
нельзя укорачивать (удлинять) резистивный кабель;
сопротивление изоляции должно соответствовать нормативу с допустимым отклонением +10 и -5% (значение параметра проверяют при напряжении 500-1000 V);
сеть питания подсоединяют через устройство защитного отключения с дифференциальным током до 10мА;
в схему обязательно добавляют терморегулятор.

Если работы выполняются при низкой температуре, оболочка становится жесткой. Чтобы исключить повреждение изоляции, кабель разматывают до укладки и подают напряжение для небольшого нагрева.

Какие есть варианты

Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении любым способом.

Устройство электрического покрытия может быть нескольких видов:

кабельное;
пленочное;
нагревательные маты;
стержневое.

При кабельном способе монтаж электрического теплого пола под плитку заключается в укладке нагревательного резистивного кабеля, который прикрепляется специальными зажимами на планках. Более дешевый кабель — одножильный, но чаще употребляется двухжильный, обладающий высокой надежностью. Иногда используют кабель, между двумя проводниками которого лежит полимерная матрица, производящая тепло.

Можно приобрести готовые комплекты для данного метода отопления, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплекта может содержать даже инструменты. Экономнее самостоятельно подобрать элементы нагрева и установить теплый пол своими руками.

Пленочный инфракрасный способ — дорогой, но самый безопасный метод, при котором используется гибкое полимерное полотно со встроенными инфракрасными нагревательными элементами.

Пленочный инфракрасный тёплый пол

Нагревательные маты состоят из монтажной сетки с закрепленным на ней кабелем. Их укладка не требует применения заливки бетонной смесью, при которой увеличивается нагрузка на перекрытия, и уменьшается высота потолка. Способ прост при монтаже, поэтому пользуется большой популярностью. Окончательный выбор теплого пола под плитку связан с проведением расчетов оптимальной теплоотдачи. В данном случае расчеты нагревательных мощностей матов намного проще, чем длины греющих кабелей.

В варианте стержневого способа используются последовательно соединенные карбоновые стержни. В набор для монтажа входят стержневые маты, провода и соединительные комплекты, остальные элементы (терморегулятор, теплоизоляцию, битумную изоляцию, скотч и прочее) покупают отдельно.

Теплый пол в ванную комнату – особенности монтажа

Требования, предъявляемые к основанию пола

Рабочая поверхность основания обязательно должна быть ровной и чистой (допустимый размер неровней не должен превышать 1 см). Для предотвращения деформации теплоизоляционного слоя поверхность перекрытия следует выравнивать при помощи тонкого слоя песчано-цементного раствора.

Необходимые работы до начала укладки теплоизоляционного слоя

Прежде чем начинать укладку теплоизоляционного слоя, следует удостовериться, что проект дома подразумевает возможность установки теплых полов ванной комнате. Если эта возможность предусмотрена, то на чистое основание укладывается паро- и гидроизоляция, состоящая из рулонных, обмазочных или наливных материалов.

Гидроизоляция ванной комнаты произведена наливочным материалом

Какие материалы используются для изготовления теплоизоляции?

Теплый пол в ванной, цена на который зависит от количества используемого материала, в качестве утеплителя предполагает использование пенополистирола, жестких минеральных плит, пробкового утеплителя, а также специальной фольги.

Необходимость использования алюминиевой фольги для теплоизоляции

Электрический теплый пол в ванной подразумевает использование отражающего покрытия, в качестве которого отлично подойдет алюминиевая фольга. Но стоит отметить, что фольгу без покрытия применять не рекомендуется, так как раствор стяжки, обладающий щелочной средой, портит алюминий очень быстро, из-за чего теплые полы в ванной в скором времени потребуют проведения дополнительных ремонтных работ.

Укладка фольги на пробковый утеплитель

Эта фольга, в большей степени, подойдет для обустройства пароизоляции, так как не подходит под укладку под цементно-песчаную стяжку. Алюминиевая фольга рекомендована к использованию только под стяжкой на гипсовом вяжущем. В таких случаях рекомендуется использовать фольгу с хорошей толщиной.

Теплый пол в ванной – видео об особенностях укладки готовых изоляционных плит

Готовые изоляционные плиты используются специально для обустройства теплых полов. При укладке такого материала необходимо следить, чтобы не было наличия щелей или различных зазоров, иначе раствор стяжки может проникнуть между плитами, в результате чего появятся акустические и температурные мостики.

Почему под плитку не рекомендуется теплый пол с водяным обогревом

Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.

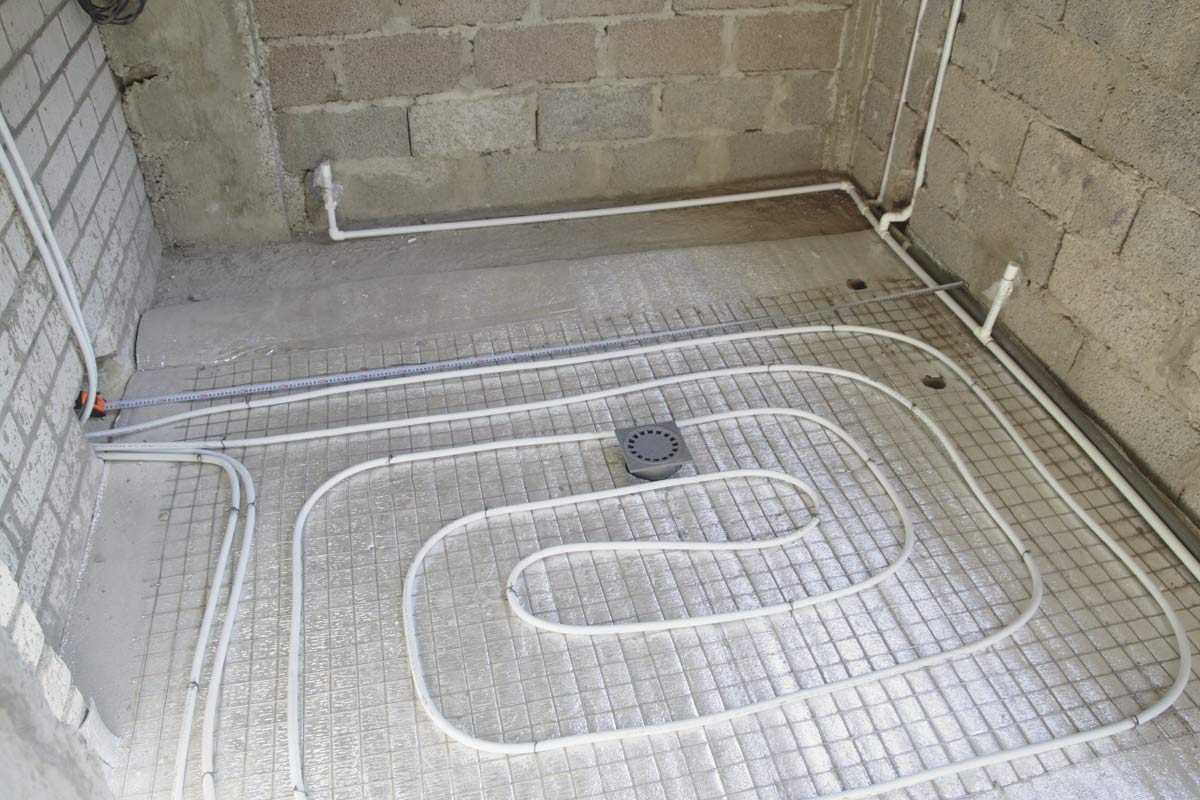

Укладка труб водяного теплого пола

Технологические причины

Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.

Устройство теплого пола

Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.

Коллекторный узел и элементы управления теплым полом

Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.

Теплый пол, подключенный к радиатору, функционирует только в отопительный сезон

Физические причины

Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.

Нанесение клея на кафель

Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.

Отклеившееся кафельное покрытие придется менять

Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.

Плитка поверх труб прогревается неравномерно

В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.

Основные типы теплых водяных полов

Система «теплый пол» на основе горячей воды представлена на сегодняшний день двумя разновидностями:

Технология монтажа водяных теплых полов на основе бетонной стяжки. Такой вариант системы предполагает монтаж нагревающихся элементов непосредственно под монолитную бетонную стяжку. Данный способ укладки относится к категории так называемых «мокрых» технологий, поэтому требует значительных затрат времени и сил. Финишная отделка осуществляется только после того, как бетонная стяжка наберёт достаточные показатели прочности и полностью высохнет. Средний срок просыхания бетонного слоя зависит от показателей толщины, и может занимать четыре недели.
Технология настильной системы «теплый пол». Быстрота обустройства такой системы обусловлена применением полностью готовых материалов, отсутствием грязи, как при работах с бетоном, а также достаточно быстрым просыханием. К основным недостаткам, которые характерны для настильного способа монтажа, относятся достаточно высокая стоимость и необходимость выполнять настил несколькими слоями.

Существующие в настоящее время варианты настильного монтажа представлены деревянным реечным и модульным, а также полистирольным типом системы.

Безусловно, процесс монтажа системы «тёплый пол» с применением бетонной стяжки является более трудоёмким, но благодаря доступной стоимости именно такой вариант обустройства обогревательной конструкции относится к категории самых популярных.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Монтаж

Теперь можно приступать непосредственно к укладке греющего кабеля. В ходе данной операции учитывайте следующие рекомендации:

Помните, что контур не должен прокладываться у самых стен — оставляйте отступ хотя бы в 10 см.
Если применяется обычный, нерегулируемый греющий кабель, то он может укладываться только на открытых участках, не заставленных мебелью или оборудованием. Подогреваемую зону хорошо бы как-то пометить, например, цветом плитки, чтобы в дальнейшем по забывчивости не поставить сюда что-нибудь.
Тот, кто применяет термоматы, может несколько изменить их конфигурацию. Стекловолоконную сетку-основу нужно подрезать, после чего одну часть можно будет повернуть относительно другой на любой угол. Необходимо только проследить, чтобы радиус сгиба кабеля не оказался при этом слишком малым.

Кабель в чистом виде (не термомат) нужно крепить пластиковыми хомутами либо к металлической сетке, уложенной поверх утеплителя, либо, за неимением таковой, к предварительно уложенной специальной монтажной ленте.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

Песок – 4 части.
Цемент – 1 часть.
Щебень – 5 часть.
Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Технология укладки теплого пола под плитку пошаговая инструкция

Когда будут подготовлены все инструменты и материалы, можно начать укладывать электрический пол своими руками.

Раскатайте подготовленные заранее нагревательные маты. Для того чтобы их зафиксировать, используйте бумажный скотч, который не позволит матам двигаться во время укладки плитки.
Когда маты будут уложены, то с помощью тестера проверьте в обязательном порядке наличие повреждений путем замера сопротивления.
Когда монтаж мат будет закончен – приступайте к укладке плитки на пол помещения. Этот этап работы наиболее трудоемкий и к нему необходимо отнестись максимально ответственно. Используя зубчатый шпатель, нанесите достаточно толстый слой клея, чтобы весь кабель на матах был полностью покрытым.
Затем укладывайте плитку, выравнивайте ее, используя уровень.
Воткните во все зазоры крестики. Включить подогрев можно только после того, как клей полностью высохнет и ни часом раньше. О времени высыхания клея можно узнать из инструкции на упаковке.
Затрите швы и подключите терморегулятор.

Теплый пол электрический под плитку монтаж видео

Технология как укладывать электрический пол своими руками не вызывает никаких сложностей у человека, который даже впервые сталкивается с подобной процедурой. Когда все будет готово, то вы можете включать теплый пол и наслаждаться теплом и уютом в комнате. Кроме того, это очень хорошая альтернатива для тех семей, которые имеют маленьких детей. Электрический обогрев пола защитит ваших детей от переохлаждения, и они будут гораздо меньше болеть.

Специфика плёночного пола под кафелем

Главное требование – устройство жёсткого основания между нагревательной плёнкой и плиткой. И особенность заключается в том, что заливка стяжки на плёночный пол снижает его эффективность более чем на 50%.

Это обусловлено принципом передачи тепла от плёнки. Если в нагревательном кабеле передача тепла осуществляется при прямом контакте, то в инфракрасной плёнке, 90% тепловой энергии передаётся излучением. А значит между плёнкой и жёстким основанием, должен оставаться небольшой просвет.

В этом случае, инфракрасное излучение будет нагревать вышележащие слои материалов с большей эффективностью. Но и материал такого основания должен обладать достаточно высокой теплопроводностью и при этом быть диэлектриком.

Для сравнения, возьмём следующие листовые материалы:

Фанера – 0,15 Вт/м*К;
ГКЛ – 0,22 Вт/м*К;
ГВЛ – 0,3 Вт/м*К;
Стекломагнезитовый лист – 0,21 Вт/м*К;

При сравнении видно, что гипсоволокнистые листы буду лучше других материалов проводить тепло. Но использовать можно только водостойкий ГВЛ.

Как правильно сделать электрический теплый пол в ванной
