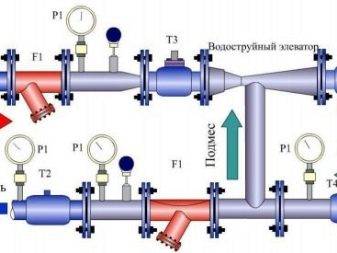

Схема элеваторного узла в системе отопления многоквартирного дома

5 Основные неполадки

Одной из ключевых причин повреждения элеваторного узла является большое скопление мусора в трубопроводах. Зачастую этим мусором является грязь и твердые частички в воде. При резком снижении давления в отопительной системе чуть дальше грязевика нужно провести очистку этого резервуара. Грязь сбрасывают с помощью спускных каналов, после чего обслуживают сетки и внутренние поверхности конструкции.

При скачках давления необходимо проверить систему на наличие коррозийных процессов или мусора. Также проблему может вызывать разрушение сопла, в результате чего уровень давления станет слишком высоким.

Еще в работе элеваторных узлов встречаются такие явления, при которых давление начинает расти невероятными темпами, а манометры до и после грязевика отображают одинаковое значение. Если это так, необходимо провести комплексную очистку грязевика обратного контура. Для этого следует открыть краны, очистить сетку и избавиться от всех загрязнений внутри.

Если размеры сопла изменились из-за коррозийных процессов, возможно, произошло вертикальное разрегулирование отопительного контура. В таком случае нижние радиаторы будут прогреваться достаточно хорошо, а верхние останутся холодными. Для устранения неисправности нужно заменить сопло.

Какие существуют виды

В основе классификации ИТП лежат критерии, определяющие характеристики, схему, предназначение, способ монтажа модульной установки. Центральный тепловой пункт – это установка, функционирование которой распространяется на несколько объектов недвижимости. Как правило, она устанавливается в подвальном или отдельном помещении. Также существуют:

  • индивидуальный ТП (обслуживает одно здание или его часть);
  • блочный ТП (поставляется в собранном виде, обладает компактностью, упрощает процесс обновления инженерных коммуникаций).

Теплоузлы также различаются по мощности: малые (до 40 кВт), средние (от 40 до 50 кВт), большие (от 50 кВт до 2 МВт).

Принцип работы и устройство

Элеватор представляет собой стальной или чугунный корпус, имеющий три патрубка (два входных и один выходной), напоминая обычный тройник.

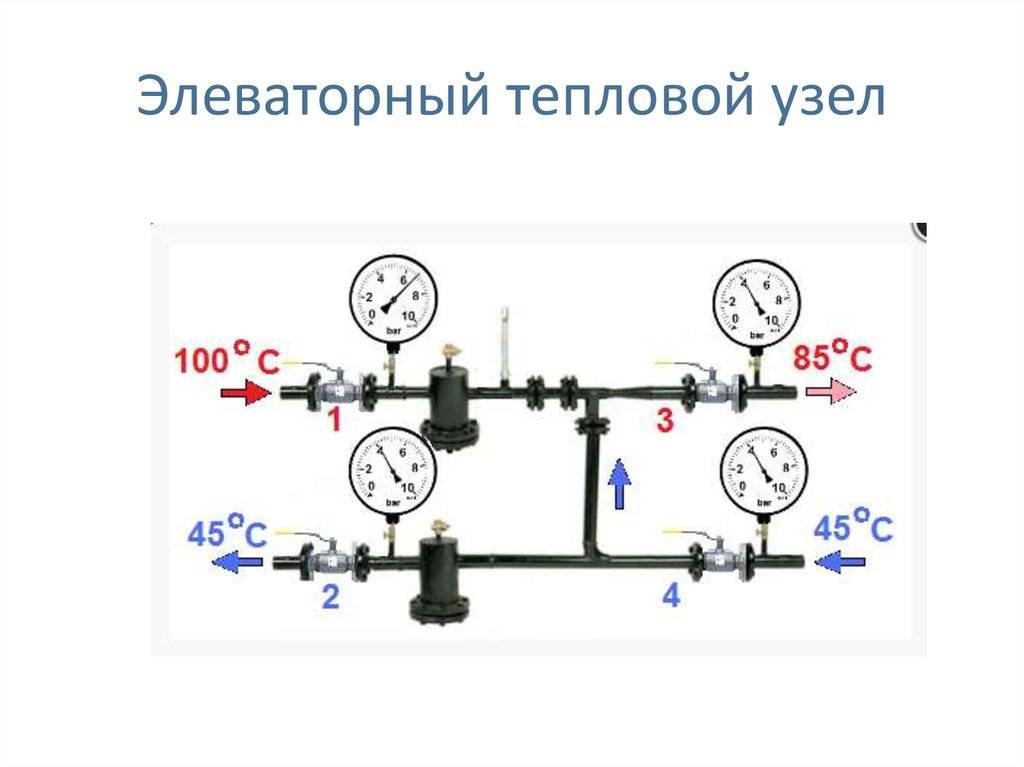

Общая схема элеваторного узла

Теплоноситель поступает в корпус и проходит через сопло, отчего его давление падает. Это вызывает подсос обратки из трубопровода в камеру смешивания, обеспечивающий циркуляцию в системе отопления. Потоки, перемешиваясь, приобретают заданную температуру, затем через диффузор направляются в систему отопления квартиры. Обычный элеватор представляет собой чисто механическое устройство, что максимально упрощает его использование. Настройка производится путём изменения диаметра сопла, которое создаёт определённое давление в камере смешивания, изменяя режим подсоса обратки. При этом разница давлений прямого и обратного трубопроводов не должна превышать 2 бар. Для получения правильного результата требуется точный расчёт диаметра сопла, поскольку это единственный элемент, подлежащий каким-либо изменениям. В остальном элеватор — цельная отливка из чугуна, относительно недорогая, надёжная и очень простая в работе и обслуживании. Эти причины вызвали широкое распространение элеваторов в системах отопления многоквартирных домов.

Существуют более сложные конструкции элеваторов с возможностью изменения диаметра сопла. Эти устройства более дорогие и сложные, но позволяют на ходу изменять режим работы системы отопления в зависимости от давления и температуры теплоносителя в магистрали. Проход теплоносителя регулируется конусообразным стержнем — иглой, которая перемещается в продольном направлении и открывает или закрывает просвет сопла, изменяя режим работы элеватора и всей системы. Существуют прибор с сервоприводом, который на ходу способен регулировать просвет по сигналу с датчиков температуры или давления, что позволяет организовать точную настройку работы в автоматическом режиме. Такие устройства более дорогие и требуют повышенного внимания и ухода, но создают массу новых возможностей регулировки системы.

Сферы применения и предназначение

Разобравшись со схемой теплоузла отопления, можно переходить непосредственно к монтажным работам. Как известно, такие установки зачастую используются в многоквартирных помещениях, которые подключены к общей коммунальной отопительной системе.

Тепловые узлы предназначаются для таких задач:

  1. Проверки и изменения рабочих свойств теплоносителя и теплового потенциала.
  2. Мониторинга текущего состояния систем отопления.
  3. Мониторинга и записи основных показателей теплоносителя — текущей температуры, давления и объема.
  4. Проведения денежных расчетов и составления оптимального плана расходов энергии.

Обустраивая отопительную систему в помещении, нужно понимать, что центральное отопление требует определенных затрат. Если речь идет о многоквартирном здании, то все расходы разделяются на жильцов. Но иногда они бывают неоправданными из-за недобросовестного отношения управляющих компаний и неправильной установки деталей системы.

И чтобы предотвратить существенный финансовый ущерб, важно заранее установить высокоэффективный тепловой узел частного дома, который будет автоматически регулировать любые изменения и подбирать оптимальное соотношение температуры теплоносителя. Только грамотная проверка оборудования и правильное обслуживание позволят обустроить эффективную систему отопления, которая прослужит долгие годы без сбоев

Элементы системы отопления

Бывают сложности из-за большого количества элементов в системах отопления и так как используется теплоноситель горячая вода и только если давление в отоплении высокое, вода не превратиться в пар. И если вода имеет сильно высокую температуру, то необходимо устанавливать или использовать уже установленные ГВС и обрат.

На участках, где происходит отток, давление воды ниже чем на участках подающих. И как только температура снижена до оптимального уровня, вода снова проходит в саму систему. В основном тепловые узлы ставятся в специальные помещения, доступ к которым ограничен. И связано это с тем, чтобы могли проводить какие-то работы только люди, имеющие доступ к системе безопасности.

Часто температура может подниматься до очень высокого уровня, но тут появляется вопрос – если так происходит, то почему чаще всего отопительные радиаторы в квартирных помещениях холодные или слегка теплые? Объяснение этому достаточно простое. И по схеме системы отопления в многоквартирном доме предусматривается нужное количество требуемых элементов способных защитить систему от повышения температурного режима.

Элементы системы отопления

И также есть еще причины в связи с тем, что компании могут просто экономить топливо, и тем самым нагрев отопительной системы будет далек от нужного. И еще одна причина: при установке и монтаже отопительной системы, работа была сделана не качественно и халатно, что в дальнейшем привело к проблемам отопления. Ведь многие знают о том, что не все подрядчики выполняют свою работу качественно, на первоначальном этапе этого никто не заметит, а в дальнейшем будут найдены множество различных причин, по которым виноваты будут все, кроме монтажников.

Проект отопительной системы

Понять, как построена схема отопительной системы, надо для того, чтобы знать принцип самой работы. С первого взгляда кажется, что только для специалистов и инженеров проста в силу профессии, но в действительности она проста на самом деле. Так как в основном используется однотрубная система отопления. То есть использование одного стояка на один подъезд, по которому будет происходить циркуляция воды. Располагаться могут как в подвальном помещении, так и на чердаках.

Трубы для обрата монтируются в подвальных помещениях всегда. И от того как расположены подающие элементы могут различаться и два направления воды. В том случае если трубы для подачи будут располагаться в подвальном помещении, будет идти встречное направление теплоносителя. А вот если труды подачи будут находиться на чердаке, то тогда попутное движение.

Чтобы рассчитать радиаторы для помещений, надо учесть скорость и время остывания воды. Часто люди думают, что в больших домах схема отопления сложнее, но это не так. Потому что в расчете отопления в многоквартирном доме учитывается непосредственное количество квартир. Исходя из этого и производиться сам расчет.

Проект отопительной системы

3 Модели на базе теплообменника

Для подмешивания воды с разной температурой необходимо использовать термостатические клапаны. Подобные системы нормально взаимодействуют с радиаторами из алюминия, но чтобы последние прослужили максимально долго, необходимо тщательно выбирать теплоноситель, отказываясь от низкокачественного сырья. Конечно же, уследить за качеством жидкости проблематично, поэтому лучше отказаться от этого материала, отдав предпочтение биметаллическим или чугунным радиаторам.

Схема подключения ГВС подразумевает использование теплообменника. Такой метод обеспечивает массу плюсов, включая:

  1. 1. Возможность регулирования температуры воды.
  2. 2. Возможность изменения давления горячего теплоносителя.

Устройство и принцип работы

Элеватор смешивает очень горячую воду из подающего трубопровода и прохладную воду из обратного. Работает элеватор отопления по закону Бернулли, подсасывая в камеру за счет перепада давления охлажденный теплоноситель и смешивая его с горячим в определенной пропорции для нагнетания в систему отопления. За счет смешивания холодного и горячего теплоносителя температура рабочего тела снижается до допустимой нормы, значительно увеличивается его объем, стабилизируется давление. Без элеватора работа системы отопления невозможна – увеличивая объем жидкости, он повышает КПД, поддерживает давление, равномерно распределяет тепло, сглаживает резкие перепады температуры. Без него на верхних этажах были бы холодные батареи.

Централизованные системы горячего водоснабжения (ГВС) получают нагретую воду от ТЭЦ или котельных на природном газе, жидком или твердом топливе. ГВС бывают закрытого и открытого типа. В закрытой системе вода поступает к потребителю с теплообменника. Преимущества закрытой системы – горячую воду можно использовать для приготовления блюд, размораживания продуктов. В открытой системе вода поступает к потребителю напрямую после отработки на паровой турбине. Такую воду нельзя употреблять в пищу – она содержит полимерные присадки, ржавчину, бактериальное железо и другие химические реагенты.

Регулируемый элеватор позволяет контролировать параметры системы отопления дома, оборудованного электронными измерителями. Они передают контроллеру элеватора температуру на улице, в помещении, в подающем трубопроводе, в обратном трубопроводе. В конусном сопле находится дросселирующая игла. Контроллер, управляющий смешиванием холодной и горячей воды, при помощи сервопривода перемещает дросселирующую иглу внутри конусного сопла. Конструктивно игольчатый элеватор выполнен в виде кожуха, внутри перемещается дроссельная игла. Электропривод вращает зубчатую шестерню, которая перемещает дроссельную иглу, увеличивающую или уменьшающую расход жидкости практически до полного перекрытия отверстия сопла. Достоинства – возможность дистанционного управления отоплением с диспетчерского пульта ТЭЦ. Недостатки – свистящий звук при работе.

Узел тепловой элеваторный номер 3 – наиболее часто используемый на практике бюджетный вариант для обеспечения работы системы ГВС многоквартирного дома или коттеджа. Поддержание постоянных параметров теплоносителя происходит путем подмеса к горячему теплоносителю охлажденной воды с обратного трубопровода. Этот автоматический регулятор позволяет поддерживать постоянную температуру и давление в системе центрального и местного отопления без подключения к электрической сети.

Условные обозначения:

  1. запорные вентили;
  2. грязевик;
  3. элеватор водоструйный;
  4. манометр мембранный;
  5. термометр спиртовой.

Характеристика узла теплового элеваторного УТЭ-3:

  • диаметр сопла элеватора – 5 мм;
  • диаметр диффузора – 25 мм;
  • масса – 19 кг;
  • фланец входной ДУ1 – 50;
  • фланец смещения ДУ2 – 80;
  • фланец выходной ДУ3 – 80;
  • строительная длина – 62,6.

Принцип работы

Рассматривая схему элеватора отопления нельзя не отметить схожесть готового оборудования с водными насосами. Причем для работы не нужно получение энергии из других систем.

По внешнему виду основная часть устройства напоминает гидравлический тройник, который установлен на обратном контуре отопительной системы. Через обычный тройник тепловой носитель спокойно бы проходил в обратку, минуя батареи. Эта схема теплового узла являлась бы нецелесообразной.

В стандартной схеме отопительного элеватора находятся следующие элементы:

  1. Предварительная камера и труба подачи теплового носителя с установленным в конце соплом определенного диаметра. Через него циркулирует вода из обратного контура.
  2. На выходе установлен диффузор, который предназначен для подачи теплоносителя пользователям.

На сегодняшний день можно встретить узлы, в которых размер сопла регулируется электрическим приводом. За счет этого можно автоматически настраивать требуемую температуру циркулирующей воды.

Выбор схемы отопительного узла с электрическим приводом делается с учетом того, чтобы была возможность менять коэффициент смешения теплового носителя в диапазоне 3-6 ед. Это невозможно выполнить в элеваторах, где не меняется сечение сопла

Таким образом, узлы с регулируемым соплом позволяют значительно снизить затраты на отопление, что немаловажно для многоэтажных домов с центральными счетчиками

Схема теплоузла

Если в системе отопления используется схема теплоузла многоквартирного дома, то ее качественную работу можно организовать лишь при условии, что рабочее давление между обраткой и подающим контуром будет выше расчетного гидравлического сопротивления.

Схема работы элеватора в тепловом узле следующая:

  • горячий тепловой носитель подается по центральному трубопроводу в сопло;
  • циркулируя по трубам небольшого диаметра, теплоноситель начинает увеличивать скорость;
  • причем появляется разряженная зона;
  • появившийся вакуум «подсасывает» воду из обратного контура;
  • турбулентные водяные потоки через диффузор переходят к выходу.

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.

Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.

Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем.  Давайте разбираться

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

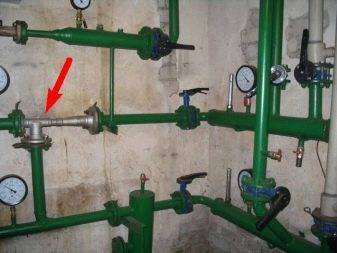

Элеваторный узел отопления

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

  • 1- подающий (подводит горячую воду к дому);
  • 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

  • 95(90)/70 0С;
  • 130/70 0С;
  • 150/70 0С;

Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).

В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.

Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

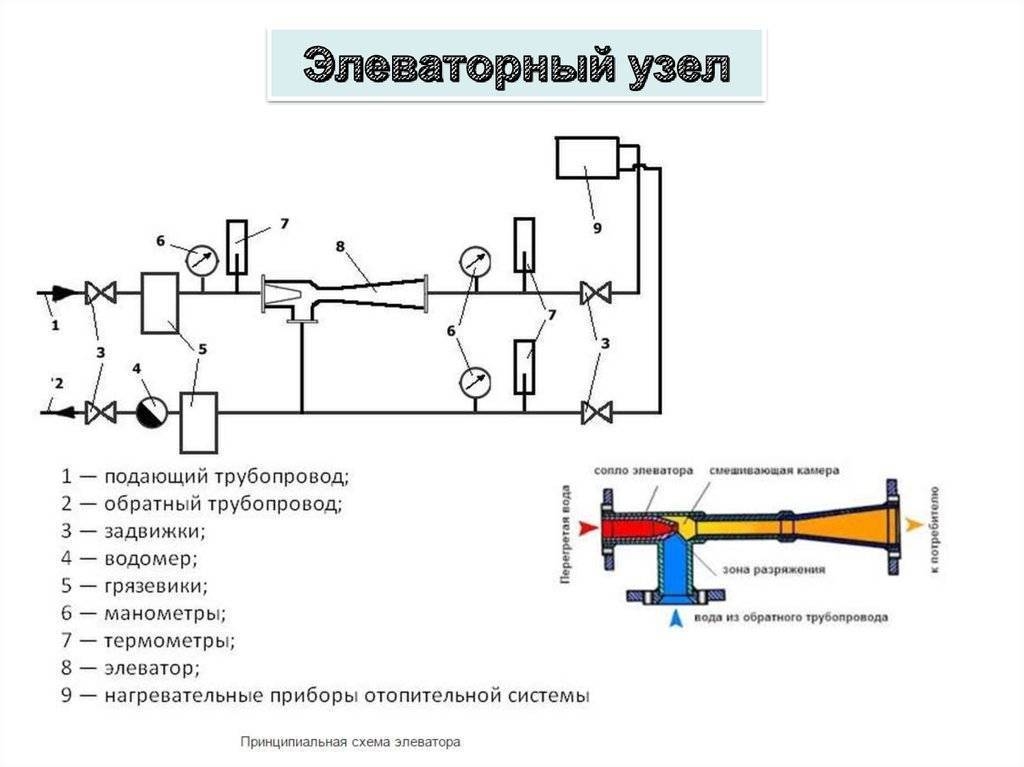

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

  • Работает в качестве циркуляционного насоса;
  • Выполняет функцию смешивания;

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

  • Отсутствует возможность регулирования температуры воды на выходе;
  • Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
  • Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях.

Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.

Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема элеватора

Из чего состоит элеваторный узел

  • Струйный элеватор;
  • Сопло;
  • Камера разрешения;

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.

В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.

Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Расчет элеваторного узла

Для проведения расчета элеваторного узла сначала вычисляют диаметр камеры смешивания и подбирают соответствующий номер элеватора. После этого высчитывают диаметр рабочего сопла.

Для расчетов пригодятся следующие формулы:

Расчет сечения инжекционной камеры ведется в сантиметрах. Для определения этого числа нужно знать расход нагретого теплоносителя в сети с учетом гидравлического сопротивления.

Это значение можно найти, используя приведенную в таблице формулу, где:

  • Q – это объем тепловой энергии, измеряемый в ккал/ч, расходующейся на обогрев всего сооружения;
  • Tсм – температура теплового носителя в выходном патрубке после элеваторного тройника;
  • T2о – температура обратки;
  • h – сопротивление водяного столба жидкости, которое измеряется в метрах (этот показатель учитывается в разводке всего контура, в том числе и в радиаторах).

По отдельной формуле рассчитывается диаметр узкой части сопла. Для этого нужно знать габариты инжекторной камеры в сантиметрах и коэффициент смешивания. По отдельной формуле находится коэффициент инжекции. Для расчета нам понадобится температура теплоносителя на входящем патрубке.

Когда мы будем знать напор на трубопроводе, идущем от магистрали централизованного отопления, можно вычислить диаметр сопла. Для этого необходимые параметры системы переводят в сантиметры.

После проведения расчетов мы получаем необходимые данные, на основании которых можно подобрать подходящую модель элеваторного узла и определить условия для его правильной и бесперебойной работы. Иными словами, мы можем определить необходимую производительность системы, зная объем циркулирующего теплоносителя, который прокачивается через элеватор за единицу времени, а также минимальный напор жидкости. Основными параметрами при выборе подходящей модели прибора является сечение горловины камеры смешивания и сопла элеватора.

Важно! Диаметр сопла округляем в меньшую сторону до сотых долей миллиметра. Но минимальное значение не может быть меньше трех миллиметров, потому что сопло быстро засорится

Основные недостатки

Невзирая на то, что элеваторный узел имеет множество достоинств, у него существует и один значительный недостаток. Просто в схеме элеватора не предусмотрена возможность регулировки температуры выходящего теплового носителя.

https://youtube.com/watch?v=I4ka2gBfsWo

Если показатели температуры воды в обратном контуре указывают на то, что она очень горячая, то нужно будет ее снизить. Решить эту задачу можно лишь с помощью уменьшения размера сопла, но это можно не всегда выполнить ввиду особенности конструкции оборудования.

В некоторых случаях отопительный узел оснащают электрическим приводом, благодаря которому можно откорректировать размер сопла. Он передвигает главный элемент конструкции — дроссельную конусную иголку. Эта игла передвигается на определенное расстояние в отверстие внутри сопла. Глубина передвижения дает возможность менять диаметр сопла и этим регулировать температуру теплового носителя.

На валу можно установить как ручной привод в форме рукояти, так и дистанционно управляемый электродвигатель.

Нужно сказать, что установка этого температурного регулятора дает возможность усовершенствовать общую отопительную систему с тепловым узлом без значительных материальных затрат.

Как функционирует элеватор?

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

Чтобы понять устройство элеватора системы отопления, следует изучить схему, представленную выше на рисунке. Агрегат чем-то напоминает обычный тройник и устанавливается на подающем трубопроводе, своим боковым отводом он присоединяется к обратной магистрали. Только через простой тройник вода из сети проходила бы сразу в обратный трубопровод и прямо в систему отопления без снижения температуры, что недопустимо.

Стандартный элеватор состоит из подающей трубы (предкамеры) со встроенным соплом расчетного диаметра и смесительной камеры, куда подводится остывший теплоноситель из обратки. На выходе из узла патрубок расширяется, образуя диффузор. Агрегат действует следующим образом:

  • теплоноситель из сети с высокой температурой направляется в сопло;
  • при прохождении через отверстие малого диаметра скорость потока возрастает, из-за чего за соплом возникает зона разрежения;
  • разрежение вызывает подсасывание воды из обратного трубопровода;
  • потоки смешиваются в камере и выходят в систему отопления через диффузор.

Как происходит описанный процесс, наглядно показывает схема элеваторного узла, где все потоки обозначены разными цветами:

Непременное условие устойчивой работы узла заключается в том, чтобы величина перепада давления между подающей и обратной магистралью сети теплоснабжения было больше, чем гидравлическое сопротивление отопительной системы.

Наряду с явными преимуществами данный смесительный узел обладает одним существенным недостатком. Дело в том, что принцип работы элеватора отопления не позволяет регулировать температуру смеси на выходе. Ведь что для этого нужно? Изменять при необходимости количество перегретого теплоносителя из сети и подсасываемой воды из обратки. Например, чтобы температуру снизить, надо уменьшить расход на подаче и увеличить поступление теплоносителя через перемычку. Этого можно добиться только уменьшением диаметра сопла, что невозможно.

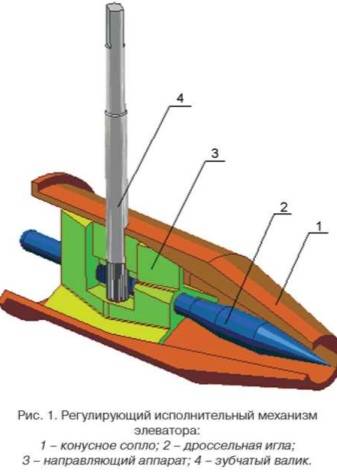

Проблему качественного регулирования помогают решить элеваторы с электроприводом. В них посредством механического привода, вращаемого электродвигателем, увеличивается или уменьшается диаметр сопла. Это реализовано за счет дроссельной иглы конусной формы, входящей в сопло изнутри на определенное расстояние. Ниже изображена схема элеватора отопления с возможностью управления температурой смеси:

1 – сопло; 2 – дроссельная игла; 3 – корпус исполнительного механизма с направляющими; 4 – вал с зубчатым приводом.

Примечание. Вал привода может снабжаться как рукояткой для управления вручную, так и электродвигателем, включаемым дистанционно.

Появившийся относительно недавно регулируемый элеватор отопления позволяет производить модернизацию тепловых пунктов без кардинальной замены оборудования. Учитывая, сколько еще подобных узлов функционирует на просторах СНГ, подобные агрегаты приобретают все большую актуальность.
