Что такое фановая труба и для чего она нужна?

Принцип работы и назначение вакуумного клапана

Сначала давайте разберемся, для чего нужен вакуумный клапан. Во время слива большого количества воды внутри трубопровода образуется разрежение воздуха, выхватывающее воду из сифонов. Через сорванный гидрозатвор неприятные запахи из канализации проникают внутрь помещения. Аэратор компенсирует давление в трубопроводе, предотвращая выхватывание воды из сифонов.

Теперь разобраться в принципе работы вакуумного клапана для канализации не сложно. Слив большого объема воды обычно происходит при использовании унитаза или одновременно нескольких сантехнических приборов. Образовавшееся разрежение открывает мембрану или шток аэратора.

Мембрана закроет вентиляционные отверстия аэратора, предотвращая проникновение неприятных запахов внутрь помещения. Когда канализационная система не используется, мембрана или шток постоянно закрыт.

Применение вакуумного устройства оправдано в следующих случаях:

  1. Отсутствует вентиляция стояка. Если не предусмотрен вывод на улицу фановой трубы, то канализационная система не проветривается. Внутри скапливается большое количество газа, проникающего внутрь помещения во время срыва гидрозатвора.
  2. Длинный горизонтальный трубопровод с подключением большого количества сантехнических приборов. На таких участках высока вероятность образования залпового слива воды.
  3. Дальнее расположение сантехнических приборов от стояка. Для таких канализаций часто невозможно сделать уклон трубы, показатель которой не превышает высоту гидрозатвора.

В частном доме вакуумный элемент позволяет избежать установки фанового стояка, требующего вывода трубы через кровлю на улицу. В квартирах аэратор оптимизирует работу системы.

Для чего нужна фановая труба в канализации в частном доме

Начнем с основ. Фановая труба – это отрезок канализации, соединяющий ее с атмосферой. Она используется для компенсации недостатка давления в системе канализации при залповом сливе, а также как составляющий элемент вентиляции канализации. Как правило, выполняется в виде ответвления от стояка канализационной трубой диаметром 110 миллиметров, которая выходит вертикально на крышу дома.

Фановый стояк (слева) и типичные сифоны с гидрозатворами.

Что будет, если не сделать фановую трубу

гидрозатворы постоянно, либо время от времени, будут срываться, и дом наполнится неприятными запахами из канализации

Причем это не просто запахи, канализационный газ ядовит и в больших концентрациях очень опасен.
Не будет обеспечена полноценная вентиляция канализации, что особенно важно при наличии на участке септика или выгребной ямы. Бактерии в септике будут работать намного лучше при постоянном притоке свежего воздуха, и ассенизатора придется вызывать реже.

Можно ли использовать вакуумный клапан вместо фановой трубы

Его называют по-разному: воздушный, вентиляционный, вакуумный, канализационный и т.д. Но суть одна – этот клапан компенсирует недостаток давления в системе канализации при залповом сливе воды. Он подсасывает в нужный момент воздух из помещения и закрывается, когда давление стабилизируется. Таким образом, неприятные запахи из канализации в дом не попадают. На этом его функции заканчиваются.

И все бы ничего, но в множестве случаев даже при строительстве нового дома, этот клапан очень часто устанавливают для замены фановой трубы. Аргументы, обычно, следующие:

  • не придется выкладывать отдельный вентканал под фановую трубу;
  • в крыше не нужно делать лишнее отверстие;
  • не надо тратиться на канализационную трубу и ее утепление.

В итоге просто ставят клапан внутри дома на каком-либо из участков канализации и все.

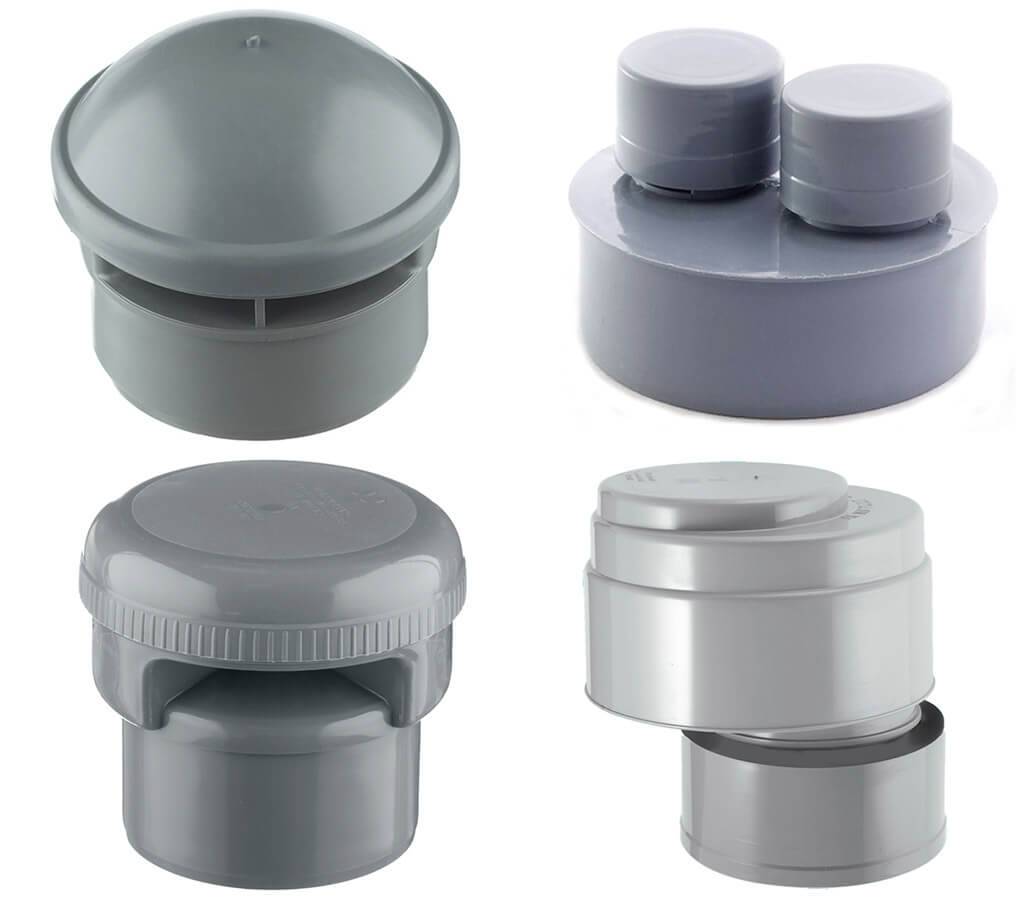

Вакуумные воздушные клапаны для канализации разных производителей.

При этом нужно понимать, что канализационный клапан никогда не заменит полноценную систему вентиляции канализации.

  • Он не даст возможности газам свободно выходить в атмосферу, проветриваться всем трубам, нормального притока воздуха для септика тоже не будет.
  • При наличии клапана, но отсутствии фановой трубы, в системе канализации создаются благоприятные условия для развития патогенной флоры, могут даже расти грибы. Причем иногда колонии грибка достигают таких размеров, что значительно уменьшают или даже полностью перекрывают просвет канализационной трубы.
  • Газы из канализации все равно будут стремиться попасть в дом. И временами по чуть-чуть они будут проникать через сифоны, сквозь какие-то соединения труб и т.д.

Установка клапана оправдана лишь как усовершенствование к системе канализации для дополнительной защиты от срыва гидрозатворов. И только. При этом клапан – вещь недолговечная. Уплотнительные резинки очень быстро пересыхают, пружинка изнашивается и появляются запахи. В итоге его нужно постоянно обслуживать или заменять. А фановая труба – установил и забыл. И вся система канализации работает идеально.

Особенности установки фановой трубы

Фановая труба в доме и выход ее на крыше.

С назначением и причинами установки фановой трубы разобрались, теперь перейдем к особенностям:

  • Диаметр фановой трубы должен быть не меньше других труб канализации. Как правило, в частных домах это 110 мм, реже – 160 мм.
  • При проектировании и монтаже не стоит делать горизонтальные участки, наклон трубы должен быть максимальным. Во-первых, горизонтальные участки уменьшают тягу, во-вторых, на них может скапливаться конденсат. Если расстояния между санузлами в доме очень большие, то лучше не объединять трубы в одну, а по возможности сделать несколько отдельных фановых труб с выходом на крышу.
  • Фановая труба всегда должна выходить выше конька дома хотя бы на 30 см, а лучше 50. Если крыша плоская эксплуатируемая – от 3 метров (по СНиП). При этом необходимо, чтобы фановая труба была выше всех остальных вентиляционных каналов. Если же расположить вентканалы рядом, то возможно попадание неприятного запаха в систему вентиляции дома.
  • Фановый стояк желательно утеплить внутри дома и обязательно при проходе через неотапливаемый чердак. Иначе в холодные дни очень высок риск образования конденсата на внешней стороне трубы.
  • Ни при каких условиях не стоит выводить фановую трубу на чердак. Непередаваемый аромат в доме обеспечен, и тяга в трубе будет плохой.
  • нельзя располагать фановую трубу в одной шахте с другими вентканалами.

О вентиляции многоэтажных домов СНиП

Для создания микроклимата в многоэтажном доме следует обеспечить оптимальную вентиляцию всего здания. Вентиляционный процесс обеспечивает поддержку чистоты (качества) воздушных масс, а также равномерно их распространяет по всему строению.

Схема вентиляции многоэтажного дома

Неприятные запахи, которые могут скапливаться в кухне, ванной, санузле должны удаляться с помощью стояков, вытяжных каналов или вакуумных клапанов. Если первые два варианта разрешается использовать (по СНиПу 41-01-2003), то о третьем – не сказано ничего. Главное, при применении такого рода конструкций, – чтобы они качественно функционировали. Иначе, большое количество вредных веществ и неприятных запахов могут возвратиться обратно, что не принесет пользы никому.

Учитывая это обстоятельство, собственники отдельных квартир многоквартирных домов устанавливают вакуумные клапаны (они же не запрещены, хотя и не разрешены).

Монтаж клапана для вентиляции канализации

Для осуществления монтажа аэрационного клапана не обязательно приглашать специалистов. Вполне можно сделать это качественно и собственными усилиями, соблюдая предписания, инструкции к выбранному вами клапану. Перед началом монтажа и покупки клапана необходимо определиться с местом, куда этот аэратор будет встроен

Кроме того, важно учесть ряд нюансов

Какие особенности нужно учесть

  1. Температура в помещении, в котором будет установлен клапан, должна быть плюсовой.
  2. Установленный на стояке клапан должен возвышаться на 100-150 мм над наивысшим входом горизонтальной трубы, идущей от сантехнических приборов.
  3. Место соединения аэратора с трубой необходимо сделать герметичным, иначе возможно проникновения зловонных газов в помещение.
  4. Если внутри помещения, где планируется установить вентиляционный клапан, есть половая решетка, то он должен находиться выше от пола на 35 см.
  5. Должен быть обеспечен легкий доступ к клапану для его ревизии и ремонта.
  6. При выборе клапана необходимо учесть его пропускную способность, которая показывает, сколько литров воздуха аэратор пропускает в секунду. Лучше не пожалеть средств и купить аэратор с максимальной пропускной способностью.

Порядок монтажа

Если вы решили установить клапан в квартире, расположенной в многоэтажном доме, то не забудьте об этом предупредить соседей. Потом нужно отключить подачу воды по стояку. Теперь можно приступить к работам по монтажу.

  1. Сначала демонтируют часть трубы, где будет размещен клапан. Это касается в основном горизонтальных труб, на стояке клапан обычно размещают в верхней точке
  2. Если клапан устанавливается на трубе, отводящей стоки от сантехники, то нужно правильно выбрать направление установки: необходимо, чтобы стрелка на корпусе совпадала по направлению с движением стоков.
  3. Далее клапан собирается и устанавливается в вертикальном положении в трубу с помощью уплотнительного кольца согласно инструкции, которая к нему прилагается. Вмонтировать клапан можно непосредственно в трубу или же с использованием отвода или тройника.

Если вы сомневаетесь, какой необходим клапан и нужен ли он вообще, то обратитесь за консультацией к специалисту. Все же стоит отметить, что это устройство, хоть и не всегда необходимо, однако несет большую пользу и не имеет побочных эффектов, поэтому, если есть возможность, стоит улучшить вентиляцию канализации аэратором.

Вакуумный клапан для канализации предназначен для стабилизации давления внутри канализационных труб. Установка устройства поможет избежать затопления жилого помещения сточными водами и распространения неприятных запахов. Обычно с этой проблемой справляются , но их установка сопряжена с рядом сложностей. Трубу требуется вывести через крышу, что нарушает ее герметичность. Кроме этого фановые трубы нельзя располагать вблизи окон и балконов. Аэратор устанавливается непосредственно внутри помещения. Как выбрать и смонтировать вакуумный клапан своими силами, читайте далее.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Использование чугунных элементов

На протяжении нескольких десятков лет обустройство вытяжных каналов происходило с использованием чугунных стояков. Сегодня все реже можно встретить чугунные фановые трубы. А зря, поскольку используя стояки из этого материала можно быть уверенным в качестве вытяжных и вентиляционных каналов. Чугунные детали обладают рядом преимуществ.

Они отличаются:

  • прочностью. Жесткость, плотность сплава содействуют безопасному функционированию чугунных изделий, которые можно купить в строительном магазине. Их применяют при строительстве частных, многоэтажных домов;
  • долгим сроком эксплуатации. Связано это с высокой износоустойчивостью что помогает металлическим изделиям много лет сохранять отличные технические характеристики;
  • устойчивостью к воздействиям механического типа. Им не страшны случайные удары, повреждения, большие нагрузки.

Минусы:

  • склонность к коррозионным процессам;
  • сложность перевозки;
  • большой вес;
  • высокая стоимость.

Ремонтируя, заменяя старые стояки из чугуна, необходимо провести демонтаж действующей системы. Непросто это сделать если канализационная, вытяжная магистраль размещена в труднодоступном месте. Как разобрать фановую чугунную трубу за унитазом? Тяжело осуществить эту процедуру, если для соединения стояков использовали паклю с цементом, алюминий или серу.

Сначала необходимо демонтировать детали, которые расположены дальше от стояка. Для этого следует запастись зубилом, молотком с пластиковой или резиновой головкой. При ударе по зубилу железным молотком кусочки металла резко отскакивают от трубы, могут упасть в стояк, поскольку чугун – очень хрупкий сплав.

Выполнив все подготовительные работы, приступить к снятию чугунного фанового или канализационного стояка:

  1. После разрушения данного элемента системы, постепенно приблизиться к крестовине, оставив при этом 30-35 см почти разбитой детали.
  2. Используя оставленный кусок плавно расшатывать его. Если это не помогает, то зубилом начать удалять набивку, опять расшатывать, после чего достать оставшийся фрагмент.
  3. Если система уплотнена серой, то необходимо взять паяльную лампу или газовую горелку и начать нагревать набивку. Перед этим необходимо экраном прикрыть мебель, стены, чтобы их не повредить. Желательно данную работу выполнять вдвоем, поскольку один должен удалять нагретую вязкую серу.
  4. После извлечения некоторого количества разогретой массы достать остаток ненужной части детали.

Возможен вариант, когда можно болгаркой отрезать остаток магистрали до самого раструба. Такая процедура обеспечит не только аккуратный срез, а быструю, удобную стыковку новой пластиковой канализационной детали со старым чугунным стояком.

Важно! Чугунную фановую трубу можно использовать в любых экстремальных ситуациях. Это значит, что такая система будет нормально функционировать в условиях широкого температурного диапазона при повышенном давлении

На протяжении длительного срока эксплуатации, в результате коррозионных процессов чугунные канализационные стояки становятся непривлекательными. Поэтому их необходимо освежить. Чем покрасить чугунную трубу в туалете?

Некоторые хозяева освежают чугунные стояки масляными красками. Перед покраской нужно избавиться от ржавчины, старой отшелушившейся краски, ненужного мусора, грязи. Только после такой подготовки можно приступать к окраске. Покрашенная, отреставрированная канализационная магистраль прослужит еще не один год.

Принцип работы фановой трубы

При интенсивном сливе воды резко увеличивается скорость потока в канализационной системе, в результате чего образуется зона разреженного давления. Поскольку по закону физики давление в замкнутой системе стремится выровняться, в зону разрежения устремляется вода из отводов и сифонов, из-за чего в кухне и ванной комнате возникают неприятные и довольно громкие гремящие и хлюпающие звуки. Фановые трубы для канализации обеспечивают моментальное поступление воздуха в зону разреженности, благодаря чему исключается вероятность «подсоса» воды из гидрозатворов .

В качестве основной причины образования разреженности часто называют унитазы, однако следует помнить, что скорость потока может значительно увеличиваться и при работе стиральной машинки, которая сливает воду под давлением. Если отвечать на вопрос, зачем нужна фановая канализационная труба, одной фразой, можно сказать, что такие конструкции предотвращают перекрытие общего просвета канализационного стояка сливаемым потоком.

Еще одна функция фановой трубы – отвод образующихся в канализационной системе газов. В противном случае они могут попадать в помещение, доставляя массу неприятностей.

Альтернативы фановой трубе

Не все готовы ставить фановую трубу, закупать оборудование, пробивать крышу, производить монтаж. Иногда этого не требуется, достаточно поставить на канализацию специальные клапаны, называющиеся также аэраторы, которые нужно установить на стояк после унитаза.

Также, при возникновении запахов, перед установкой трубы нужно тщательно обследовать все трубы, стояки и выходы на предмет нарушения герметичности. Возможно дело в том, что где-то образовалось повреждение, не плотно прилегают соединительные кольца, неправильно установлен сифон или есть еще какие-то механические и естественные повреждения, которые и являются причиной неудобств.

Ремонт фановой трубы стоит доверить профессионалам, также как и установку прочего канализационного оборудования для вашего дома. Если вы решили сделать всю работу самостоятельно, то не забудьте поставить вакуумные клапаны на стояк в виде заглушки, чтобы можно было провести работы без проблем, и следовать всем строительным нормам и правилам.

Надеемся, что мы ответили на вопрос, для чего нужна фановая труба в канализации, стоит ли ее устанавливать и когда.

Достаточно ли установки высокопроизводительного аэратора для отказа от фановой трубы?

Итак, решив избавиться от громоздкой фановой трубы в санузле, согласно п. 3.15 СП 30.13330.2012 владелец недвижимости получит не что иное, как невентилируемый канализационный стояк – не имеющий сообщения с атмосферой

Однако для него все равно важно обеспечить нормальное протекание двух процессов (они описаны в разделе «Зачем продлевать стояк?») – снятие декомпрессионных нагрузок и удаление газообразных продуктов из системы

С первой декомпрессионной задачей, как уже выяснили, помогает справиться установка подходящего воздушного клапана.

Множество «Но» вызывает реализация второго условия. Ведь в п. 8.2.22 СП 30.13330.2012 четко оговаривается, что такие невентилируемые стояки допускается обустраивать, если сохраняется режим вентиляции внешней сети. Как будут удаляться ядовитые газообразные продукты распада органики? Рассмотрим две типовые ситуации – для канализаций в частном доме и в многоквартирном.

В частном доме

Владельцы отдельного малоэтажного жилья задачи по утилизации стоков решают установкой локальных очистных сооружений, накопителей либо посредством традиционных выгребных ям. Обязательным условием эксплуатации этих санитарно-технических сооружений является обустройство вентиляционных каналов. В зависимости от местных условий их можно изготавливать различными способами, например, как показано на рисунке 6, поз. 2-4.

Рисунок 6. Если в частном доме обрезать фановую трубу (поз.1), установив аэратор (поз.5), то указание п. 8.2.22 СП 30.13330.2012 по вентилированию внешней сети – удалению из неё ядовитых газов, при использовании дополнительных дополнительных коммуникаций (поз. 2-4) – соблюдается .

В многоквартирном доме

Вентилирование стояков в многоквартирных домах изначально проектировалось из расчета свободного сообщения канализации с атмосферой (Рисунки 1 и 2). По факту оно должно осуществляться через наивысшую точку сточных коммуникаций, то есть через фановую трубу, веденную на кровлю. Отказ от вытяжки (Рисунок 7) допускается лишь в исключительной ситуации. В СП 30.13330.2012 она описывается для эксплуатируемых кровель в п. 8.2.20. В этом случае, действительно, разрешается монтаж воздушного клапана в устье стояка на последнем этаже. Однако, согласно п. 8.2.22 режим удаления канализационных газов из внешней сети должен быть сохранен. Следовательно, для его обеспечения необходима установка вспомогательных вентиляционных коммуникаций по типам, указанных на рисунке 6, поз. 2-4, что в условиях городской застройки достаточно проблематично.

Рисунок 7. Отказ от фановой трубы в многоквартирном доме — вентиляция канализации невозможна

Как устроена канализация в частном доме

Каждая раковина, ванна, и туалет в доме связаны между собой общей канализационной системой, которая выводит все на улицу. При смывании унитаза, все фекалии направляются в септик, который располагается как правило за пределами дома. За достаточно продолжительное время все биологические остатки, которые когда-либо попали в канализацию, разлагаются, испуская довольно неприятный запах.

Простая конструкция септика не предусматривает герметичности, что позволяет запахам беспрепятственно выходить наружу, не попадая в квартиру или дом.

Также, для защиты от неприятных запахов, в каждом санитарном узле располагается гидрозатвор, служащий барьером для газов. Пройти через такой барьер газу не под силу. В результате все неприятные запахи остаются в пределах канализации и септика, что не доставляет неудобств.

Но нередко случаются такие случаи, когда гидрозатвор остается пустым. По различным причинам, жидкость, которая должна находиться в гидрозатворе, там попросту отсутствует. Наглядным примером для этого служат ремонтные работы по замене ванны, унитаза или раковины.

Также нередки случаи, когда вода сама выкачивается в результате образования вакуума, который попросту опустошает все гидрозатворы. Причиной образования такой ситуации может послужить прохождение по канализации большого количества жидкости. Как известно из физики, поршень (а в данном случае это вода, проходящая к септику), проходя по цилиндру, втягивает за собой достаточно большое количество воздуха, а при его отсутствии, втягивает за собой все жидкости, которые как раз и располагаются в гидрозатворе.

Когда это происходит, то продукты разложения фекалий и других предметов, которые находятся в септике, попадают в жилище. Конечно, такую проблему достаточно легко устранить повторным наполнением барьеров, но, когда данная проблема появится, газы уже будут находиться в жилом помещении.

Вентиляция в данной ситуации послужит отличным способом вывода неприятного запаха, не позволяя ему доходить до помещений, что сохранит не только комфортную обстановку в доме, но и здоровье жильцов.

Комбинированный вывод вентиляции на чердак

Хорошим решением для простейшей вентиляционной системы является:

  • отдельный вывод на чердак вытяжных труб кухни и санузла с принудительной вытяжкой;
  • отдельный вывод на чердак с дальнейшим присоединением к фановому стояку (или без присоединения) вытяжных труб из остальных жилых помещений.

Это самый простой и эффективный способ обеспечить вентиляцию дома без приточно-вытяжной системы вентиляции с рекуператором.

В комбинированных схемах вентиляции устройство для принуждения движения воздуха устанавливается или в вытяжных, или в приточных отверстиях

Вентиляторы комбинированных вариантов систем вентилирования работают или на вытяжку, или на приток. В первом случае свежий воздух сам поступает, стремясь заполнить освобожденное пространство. Во втором случае – нагнетаемая с улицы порция вымещает отработанную воздушную массу из помещения.
