Необходимость терморегулятора для котла
По сути, терморегулятор является прибором, позволяющим регулировать температуру в помещении в автоматическом режиме. Можно возразить, что регулировать режимы работы котла легко и без автоматики, то есть вручную. При этом термостат становится ненужной роскошью, влекущей лишние затраты средств. Рассмотрим все за и против установки таких аксессуаров.
При работе газовых котлов регулирование микроклимата в помещениях осуществляется за счет изменения температуры теплоносителя. При достижении заданного показателя котел отключается, а при его понижении включается вновь. При изменении наружных температур необходимо изменять параметры системы отопления, причем делать это требуется вручную. В результате вмешательства в работу котельного оборудования требуются в течение всего отопительного сезона.
Время и внимание, отнимаемое котлом при ручной регулировке его работы — не самые важные проблемы. В подобном режиме происходят частые пуски/отключения котла, что не самым лучшим образом сказывается на его работоспособности, да и на надежности системы в целом
Есть еще одна проблема. При работе котла в режиме постоянного включения/выключения циркуляционный насос продолжает функционировать. Являясь энергопотребителем, он увеличивает расходы электроэнергии, что повышает финансовые затраты на отопление. Не говоря уже о негативном влиянии на работу системы.
Как видите, ручное управление для высокотехнологичного газового котла — не самый лучший вариант. Теперь рассмотрим, что способен изменить терморегулятор. Прибор имеет датчики комнатной температуры, которые отслеживают температуру не воды в системе, а воздуха в помещениях. В результате включение/отключение котла происходит при отклонении от заданного температурного режима, а не при снижении нагрева воды.
Частота пусков/отключений существенно уменьшается. При программировании устройства можно установить оптимальный порог для срабатывания подобного датчика. Кроме того, можно установить время задержки включения либо отключения котла при срабатывании датчиков. Это позволит минимизировать вероятность запуска отопительного прибора при кратковременном снижении температуры, например, в результате сквозняка.
Как показывает практика, установка программатора позволяет сэкономить 25–30% энергии. Прибор не допускает перерасхода топлива. При отключении котла автоматически отключается и циркуляционный насос, что экономит электроэнергию. Все это говорит в пользу установки комнатных термостатов.
Окупаемость таких аксессуаров не вызывает сомнений. На рынке представлены различные модели термостатов, отличающиеся не только техническими параметрами, но и ценой. Подобрать оптимальный аксессуар не представляет труда. В качестве примера можно назвать терморегуляторы TAM0 11MI, Menred RTC 70, Raychem TE Basic, DEVIreg Touch, Nest, отечественный MCS 300 и т.д.
Что такое ошибка газового котла?
В процессе работы оборудования может возникнуть ситуация, когда срабатывает защитная автоматика. То есть газовый котел определяет, что что-то работает не правильно и блокируется. Для облегчения поиска причины неисправности большинство газовых котлов снабжены системой отображения неисправностей для первичной диагностики. Где-то это может быть комбинация сигналов светодиодов, в каких-то случаях индикация кода ошибки на дисплее, в некоторых случаях на дисплее отображается конкретная причина неисправности (некоторые котлы премиум класса). Сама по себе неисправность может быть критической (аварийной), либо незначительной – требующей простых действий пользователя. Также в некоторых случаев работа котла блокируется до момента сброса ошибки (например – отсутствие давления воды в котле), а в других случаях – ошибку нужно сбросить пользователю (например, проблемы с розжигом горелки).
Чаще всего порядок действий при возникновении ошибок описывается в руководстве пользователя, которое поставляется вместе с газовым котлом. Там же указывается, каким образом происходит сброс ошибки.
Ошибка 01
Неисправности котла «Бакси» могут быть обозначены вышеупомянутой комбинацией, которая встречается наиболее часто. Выступает в качестве распространённой причины уменьшения протока или засора в системе отопления. Вы можете увидеть данную ошибку и при выходе из строя циркуляционного насоса. Для того чтобы устранить проблему, необходимо проанализировать, насколько правильно работает система отопления. Проверке должен подвергнуться и фильтр, в нем может застопориться воздух, при необходимости его нужно будет удалить.
Неисправность газового котла Baxi может возникнуть в том случае, когда крыльчатка циркуляционного насоса была повреждена.
Серии котлов Baxi
За год производитель выпускает около 500 тыс. единиц котлов. Самыми популярными сериями являются:
- LUNA – долговечные и универсальные устройства, обеспечивающие отопление и подачу горячей воды. Оснащаются ЖК-дисплеем, электронной платой, системой самодиагностики. Продвинутая линейка Comfort имеет выносной тип панели, которая задействуется как датчик температуры в помещениях и контроля микроклимата.
- ECO Four, в которую входят одноконтурные и двухконтурные котлы. Открытая или закрытая камера сгорания имеет мощность до 24 кВт. На компактном (73х40х29,9 см) устройстве – широкий ЖК-дисплей. Четвертое поколение Экофор-24 оснащается гидравлической системой, контроллерами температуры отопления и теплых полов, системами самодиагностики. В режиме отопления и ГВС модуляция пламени непрерывна. Она сохраняется даже при понижении давления до 5 мбар.
- MAIN Four, продолжающие серию Digit. Подходят для установки в маленьких комнатах. Оснащаются цифровой панелью управления, битермическим теплообменником, автобайпасом, манометром, входным фильтром для холодной воды. Камеры сгорания у Майна – открытого или закрытого типа.
Два способа слить воду из котла, плюсы и минусы
Итак, слить воду с котла и не залить всё вокруг него, можно двумя способами.
Способ первый
Например через предохранительный клапан, тот который предназначен для сброса избыточного давления.
Это удобно тем, что сбросной клапан находится в передней части котла, и к нему легко добраться, достаточно лишь подставить какую либо ёмкость и повернув красную ручку крана произвести сброс воды.
Так же на нём есть сопло которое можно легко повернуть для того что бы направить сливающуюся воду в ёмкость. Но ещё лучше всё это сделать через шланг, причём не обязательно его натягивать на сопло, можно просто держать. Но у этого способа есть и недостаток. Дело в том, что этот кран обычно долго находится в состоянии покоя и его резиновая прокладка деформируется будучи сильно прижатой к рёбрам корпуса. А потому если всё это дело стронуть с места, то есть большая вероятность, что после заполнения котла водой сбросной клапан начнёт подкапывать и возникнет необходимость в его разборке, ремонте или замене.
Способ второй
Воспользоваться краном для слива воды. Он лишён недостатка описанного выше, так как предназначен именно для этой цели, но минусом является местонахождение этого самого крана. Он находится у задней стенки котла, снизу и к нему не всегда можно добраться, так как котлы часто устанавливают в различные шкафы.
В этом случае, шлангом придётся воспользоваться обязательно, если вы не желаете слить воду на пол. Но так же не обязательно шланг туго натягивать на отвод, достаточно ослабляя вентиль крана (ребристая часть) вращая его против часовой стрелки, просто направить воду через шланг в ёмкость, удерживая шланг рукой.
Ну вот, теперь, когда работы будут выполнены, не забудьте закрыть спускной кран перед заполнением контура водой!
Успехов!
Основные неисправности и пути их устранения
Горелка
Весь процесс от монтажа до настройки установки baxi должен проходить в четком соответствии с инструкцией и малейшее отступление от рекомендации может стать причиной поломки клапана газа или моста.
Отключение котла baxi
При снижении уровня давления и возникает поломка, устранение которой можно осуществить за счет, то, замены микросхемы автоматики.
Сбои датчиков температуры
В большинстве случае проблема кроется в самих датчиках давления, которые, как правило, либо перегорели, либо истек срок их службы.
Отказ контура отопления
В этом случае решением проблемы станет замена вторичного теплообменника. Для этого понадобиться прибор для прочистки труб, зазоров иных труднодоступных запчастей котла бакси.
Сбои в системе розжига
При сбоях в системе розжига автоматика выдает код ошибки е01. В некоторых случаях, можно самостоятельно осуществить ремонт газового настенного котла baxi, посредство повторного поджига или проверки исправности газопровода.
При покупке котла baxi важно продумать все нюансы, так, важно изначально приобрести вытяжку для проведения дымохода, который будет вытягивать продукты сгорания топлива наружу. Именно от установки котла baxi и вывода отработанных материалов дымовую трубу зависит состояние всей системы отопления. Так, природный газ, как топливо при сгорании выделяет определенные вещества, которые необходимо выводить из помещения — для этого и предназначена вытяжная труба
Так, природный газ, как топливо при сгорании выделяет определенные вещества, которые необходимо выводить из помещения — для этого и предназначена вытяжная труба.
От качественности дымохода зависит процесс установки системы отопления в целом и долговечность эксплуатации газового котла baxi. Если в качестве газового настенного котла baxi будет модель с двухконтурной системой, то необходимо приобрести стабилизатор напряжения, позволяющее минимизировать ущерб от резких перепадов постоянного тока. В качестве стабилизатора можно использовать Teplocom модели ST-450.
Конструкция и принцип работы
Оптимальный вариант для квартир – настенный двухконтурный котел. Такие модели выпускаются несколькими сериями, отличающимися мощностью, системой дымоудаления и типом газовой горелки. Для квартир рекомендуется выбирать прибор с принудительной вытяжкой. Расчет мощности выполняется просто – квадратуру жилплощади делят на 10. Получится требуемая мощность котла в кВт.
Маленькие котлы серии Main с битермическим теплообменником, к трубкам которого точечной сваркой приварены медные пластины. Так повышается КПД. В конструкцию входит расширительный бак и циркуляционный насос. Предусмотрена фильтрация поступающей воды. Теплообменник устанавливается сверху топки.
Камеры сгорания котлов «Бакси» производятся из металла и снаружи покрываются теплоизолятором.
Работает система так же, как все газовые котлы. Сигнал от термостата поступает на насос, который создает разряжение в обратке. Вода под небольшим давлением (менее 0,45 бар) поступает в отопительную систему. Розжиг происходит автоматически.
Выходная мощность плавно растет с ростом температуры. Когда она достигнет заданной, режим работы переключится с обогрева на модуляцию. При падении температуры термостат подаст команду впускному клапану на открытие и вода снова подогреется.
Если произошло отключение горелки из-за превышения мощности сразу после запуска, то повторный пуск разрешен через три минуты.
Снабжение горячей водой происходит так. Вода подается через трехходовой клапан, перекрывающий магистраль отопления, и попадает во вторичный контур. Там она нагревается и поступает к кранам для личного пользования.
Но каким бы ни был беспроблемным «Бакси», он тоже иногда ломается.
Прочистка первичного и вторичного теплообменников
Сначала из отопительного прибора нужно удалить воду. Справа на котле имеется кран, если его открутить, то жидкость будет слита. Было бы хорошо также слить воду из отопительной системы. Для очистки используется специальный прибор для промывки. Патрубки присоединяются к трубам газового котла. Затем на промывочном приборе отвинчивается крышка, а потом внутрь необходимо залить очищающую жидкость. После этого можно присоединять прибор к сети.
Очищение теплообменника — небыстрый процесс, он может занимать несколько часов. В течение этого времени необходимо осуществлять переключение направления жидкости для промывания. Через два-три часа следует остановить очистку. После этого кран открывается и производится слив воды, а затем снимаются шланги. Делая это, нужно быть уверенным, что вся жидкость стекла в прибор. После всех манипуляций котел снова присоединяется к отопительной системе. Трубы заполняются теплоносителем. Промывание деталей устройства должно растворить накипь, что увеличит срок эксплуатации системы и оптимизирует ее работу.
Чтобы устанавливать газовое оборудование «Бакси», обязательно следует воспользоваться услугами работников газовой службы. Они же помогут в случае неисправности в котле. Детали отопительных приборов этой фирмы также могут изнашиваться со временем, поэтому рано или поздно ремонт всё равно будет неизбежен.
Чистка теплообменников своими руками
Чтобы почистить первичный контур, сливают воду из нагревателя. Для этих целей откручивают кран на корпусе (обычно расположен справа).
Чистку проводят с помощью Жели с применением специальных жидкостей. Устройство через патрубки соединяется с котлом, в него наливается жидкость и включается в сеть. Чистка выполняется два часа со сменой направления движения жидкости в ручном режиме. После этого жидкость сливают и собирают котел в первоначальное состояние.
Вторичный контур чистится тоже с помощью специальных жидкостей. Только при этом газовый кран перекрывают, а кран горячей воды остается открытым. Очистительная жидкость проходит по короткому кругу.
Особенности выбора
Перед тем, как приобрести газовый котел Baxi, необходимо определиться с его основными параметрами и особенностями дома
Будущий владелец должен принимать во внимание несколько факторов
- Цели эксплуатации. Одноконтурные устройства работают только на отопление. Для прогрева помещения и воды подходит двухконтурный агрегат.
- Тип монтажа. Настенные ставятся даже в кухонных шкафах квартиры, а напольные подключаются к мощной системе частного дома.
- Технология дымоотвода. Котел с открытой камерой сгорания будет хорошо гореть только при наличии тяги из длинного газохода. Модели с закрытой (турбинированной) камерой, в которой присутствует вентилятор нагнетания тяги, выводят продукты сгорания через дымоход коаксиального типа.
- Зависимость от электричества. Энергонезависимые работают без привязки к электричеству. Запуск энергозависимых производится от электросети или резервного источника питания.
- Наличие дополнительных опций. Производитель оснащает котлы таймером включения, термостатом (поддерживает заданный режим температуры), датчиком уличных погодных условий.
- Система диагностики. У большинства устройств она встроенная. Котел можно включить на полную мощность (30-80 градусов) или режим теплого пола (30-45 градусов).
- Мощность. Для частного дома и квартиры подойдут агрегаты на 24-31 кВт. В производственных помещениях и цехах оправданы модели до 650 кВт.
Ошибка Е01
Самая типичная неисправность котла абсолютно любого производителя, наверное, поэтому обозначена первым порядковым номером. Ошибка Е01 возникает при невозможности нормального розжига газовой горелки котла. Розжиг контролируется специальным устройством – датчиком ионизации пламени (или электродом наличия пламени). В некоторых моделях котлов он может быть совмещен в одном электроде (например, в ECOFOUR) , в других – отдельно. Этим электродом регистрируются микротоки, которые возникают именно во время горения газа между электродом и горелкой. Нормальное горение газа соответствует только определенному значению микротока, поэтому, если плата управления фиксирует отклонения от номинальных значений – появится ошибка Е01 и котел остановится.
Поэтому, причиной ошибки E01 может быть либо неправильное горения газа:
- недостаточное давление на выходе газового клапана
- отсутствие подачи газа
- недостаточная подача воздуха в камеру сгорания
либо неисправности исполнительных механизмов:
- состояние электрода контроля пламени (положение относительно горелки, загрязненность)
- соединение датчика с блоком управления
- поломка платы управления (блока розжига)
В большинстве случаев, пользователь самостоятельно сможет проверить лишь положение и состояние датчика ионизации (величина зазора приведена в инструкции для каждой модели) и попробовать сбросить ошибку (на котлах бакси – удерживать кнопку R более 2-х секунд).
Для осуществления регулировки газового клапана или диагностики электронной платы котла потребуется помощь квалифицированного специалиста, т.к. производится она с помощью специального устройства – дифференциального манометра.
Бывают случаи, когда можно визуально определить неисправность Е01. Посмотрите видео ниже, на нем с открытой крышкой видно, почему не может запуститься котел: по всей видимости нарушилась изоляция подводящего провода электрода и искра пробивала отнюдь не в том месте, где это необходимо:
Плата является самым последним устройством в списке потому, что диагностируется после того, как исключены все остальные возможные причины ошибки Е01
. Это технически сложное электронное устройство, диагностика которого требует специальных знаний и оборудования, а специалистов, которые могут осуществить ремонт не так много.
Если Вам сразу предлагают купить новую плату, рекомендую к прочтению наш материал по ремонту электронных плат baxi. Вероятнее всего Вам удастся сэкономить приличную сумму денег.

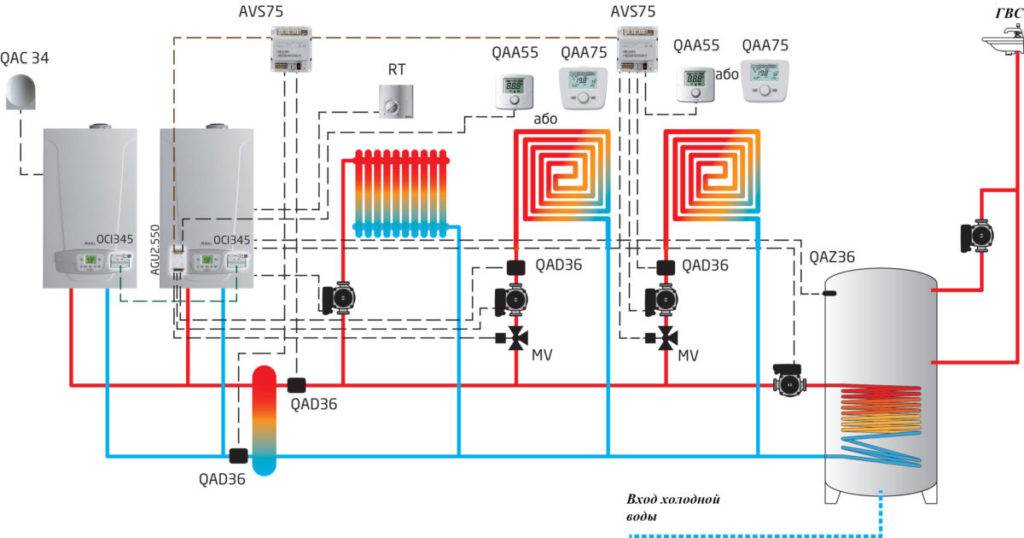

Схема обвязки систем отопления «Бакси»
Задача обвязки – не допустить перегревания устройства. Грамотно выполненная обвязка экономит ресурсы за счет эффективного распределения тепловой энергии. При этом дорогая автоматическая регулировка теряет свою актуальность. Различают такие схемы обвязки:
- Однотрубная. Теплоноситель поднимается вверх, поступает в радиатор, и выходит из него, попадая в ту же трубу. Пройдя все радиаторы, вода возвращается в исходную трубу.
- Двухтрубная. Теплоноситель подогревается в котле. Газ подается в радиатор через подающий трубопровод. Теплоноситель, остыв, возвращается через второй трубопровод.
- Комбинированная.
Ошибка е01
Неисправность e01 котлов Бакси говорит о неисправности в системе поджига. Данную ошибку генерирует датчик Baxi, который контролирует пламя. Код ошибки можно сбросить собственноручно, и для этого нужно в нажатом состоянии удерживать кнопку «R». По истечении 3-5 секунд после нажатия и удержания данной кнопки, котёл должен запуститься. Если пламя не появилось и опять на экране высвечивается ошибка е01, то в данной ситуации поможет лишь одно – вызов мастера по ремонту котлов. Ошибка с таким кодом может быть вызвана несколькими причинами. Это может быть и отказ системы розжига, а также некорректная работа электронного блока управления. Также были замечены случаи, что данная неисправность возникала из-за неправильно отрегулированного газового клапана. Также эту ошибку могут вызвать:
- слабая тяга в дымоходе;
- слабое давление газа.
Рассмотрим подробней причины возникновения ошибки е01 на котлах Baxi, и способы ее устранения. Эту ошибку порой очень сложно исправить, поскольку её причиной может явиться множество факторов. Данная неисправность связана с затруднением поджига. На некоторых моделях котлов данного производителя в электроде находится и датчик пламени, и эта связка иногда некорректно работает.
Когда ток ионизации, который проходит от электрода через горелку на контур заземления без каких-либо препятствий, то поджиг работает без каких-либо отклонений. Плата управления фиксирует параметры тока ионизации. Если его сила находится в диапазоне от 5 до 15 микроампер, то это можно считать нормальным режимом работы системы поджига. Когда по каким-либо причинам сила тока ионизации отклоняется от нормы, то электронный блок управления котла фиксирует эти отклонения, и газовый котёл Бакси блокируется с ошибкой е01.
Также данная ошибка появляется в том случае, если нарушен контакт электрода с платой управления. Также при возникновении ошибки е01 сразу нужно проверить давление газа в магистрали. На природном газе давление не должно быть ниже 2 мбар, а на сжиженном – 5-6 мбар. Также давление можно регулировать специальное гайкой, которая находится на газовом клапане. Нужно также досконально проверить работу этого клапана – мультиметром измерить сопротивление катушек. Первая катушка должна иметь сопротивление 1,3 кОм, а вторая – 2,85 кОм.
В проводнике, который соединяет газовый клапан с электронной платой, может находиться диодный мост, который также может выйти из строя. Это особенность некоторых моделей котлов Бакси и диодный мост нужно также проверить с помощью мультиметра. Также нужно проверить сопротивление самого электрода. Оно не должно превышать 1-2 Ома. Также край электрода должен находиться на нужном расстоянии до горелки. Это расстояние должно составлять 3 мм.
Ошибка е01 может появляться и в том случае, если поджиг происходит, но пламя тут же гаснет. Это может быть вызвано тем, что перепутана полярность на вилке подключения к сети 220 вольт. Перевернув вилку на 180 градусов, можно избавиться от проблем с поджигом. Эти проблемы могут быть вызваны и нарушением заземления. Напряжение между фазой и нулем фазой, и землей должно быть одинаковым. Напряжение между нулем и землей должно быть не более 0,1 Вольта. Если этот параметр нарушен, то это может явиться причиной появления неисправности е01.
Также нужно позаботиться о том, чтобы газовая магистраль была изолирована от котла. Данная магистраль может нести небольшой электрический потенциал, который способен вызвать нарушение в работе отопительного прибора. Для изоляции используется специальная диэлектрическая проставка, которая ставится между газовой трубой и котлом.
Устройство и основные элементы
По своему устройству агрегаты ТМ Бакси мало чем отличаются от прочих газовых котлов. Состоят они из нескольких компонентов.
Газогорелочное устройство
В состав данного узла входит несколько элементов:
- Газовая горелка: в самых доступных моделях устанавливается горелка с постоянной мощностью, в более дорогих – со ступенчатым регулированием. Для поддержания постоянной температуры в помещении системе автоматики приходится такие горелки периодически гасить, а потом снова поджигать. В наиболее дорогих котлах Бакси установлены модуляционные горелки, мощность которых регулируется плавно. Такие горелки работают постоянно и в самом оптимальном режиме, поэтому заданная температура поддерживается с высокой точностью.
- Комбинированный газовый клапан: разрешает или блокирует подачу газа в горелку в зависимости от сигналов устройств автоматики.
- Блок розжига: состоит из электронной схемы и электрода. Поступающее на него сетевое напряжение данный блок преобразует в высоковольтные импульсы большой частоты, которые подаются на электрод. В результате между электродом и горелкой (в некоторых моделях – между двумя электродами) вспыхивает искра, поджигающая на горелке газо-воздушную смесь.
Камера сгорания у котлов ТМ Бакси является закрытой, то есть воздух в нее забирается с улицы. Исключением является только модель Luna-3 Comfort 240i, обладающая открытой камерой.
Патрубок для подключения линии газоснабжения расположен посредине между патрубками для подключения отопительной системы.
Теплообменник
Вторые благодаря высокой теплопроводности являются более эффективными.
Удачная конструкция теплообменника позволяет усваивать 90,8% вырабатываемого в камере сгорания тепла (у некоторых моделей КПД чуть меньше – 88,7%).
Кроме основного теплообменника в отопителе Бакси может находиться еще один, предназначенный для приготовления горячей воды. Такие котлы называют двухконтурными. Некоторые модели, например, Бакси Экофор 24, могут греть воду во внешнем бойлере.
На входе в теплообменник установлен сеточный фильтр.
Система автоматики
Во всех агрегатах данной марки применена энергозависимая автоматика. Общая потребляемая мощность котла в зависимости от модели составляет 135 или 165 Вт. У большей части моделей, например, Luna-3, Eco-3, Slim, Nuvola, автоматика является погодозависимой.
Это означает, что помимо таймера и комнатного термостата к ней можно подключать уличный термодатчик. Учет погодных условий позволяет системе своевременно переключать котел в оптимальный режим, что делает систему отопления более экономичной.
В настенной модели Luna-3 Comfort (котел 3-го поколения) вместо комнатного термостата используется термодатчик.
Внутренности котла Luna
Анализируя поступающую с него и с уличного термодатчика информацию, этот котел сам рассчитывает зависимость температуры теплоносителя от температуры воздуха на улице. Такое свойство называется самоадаптацией.
Достоинства отопительных моделей Baxi
С помощью данных отопительных агрегатов можно создать надёжную и удобную систему отопления в индивидуальном доме или отдельном помещении. Продукция Baxi пользуется заслуженным спросом в России и странах СНГ. К достоинствам обогревательных устройств можно отнести следующие характеристики:
- безопасность функционирования приборов;
- невысокая стоимость используемого типа топлива;
- отопительные агрегаты не оказывают вредного воздействия на экологию;
- наличие дополнительных блоков питания позволяет повысить существующую мощность;
- небольшой уровень шума;
- простота монтажа;
- осуществление автоматического контроля за работой котла;
Как правильно настроить
Настройка котлов производится по определенным правилам, подробно изложенным в руководстве пользователя.
Смысл всей процедуры заключается в установке минимального и максимального давления газа, определении параметров ОВ и ГВС. Все действия выполняются во время первоначального запуска или после текущего ремонта (обслуживания).
Во время работы котла производится текущая регулировка температуры ОВ, не влияющая на общие настройки агрегата.
ВАЖНО!
Самостоятельная настройка параметров не рекомендована, так как подобные действия должны выполняться работниками сервисного центра. Большинство организаций отрицательно относятся к самостоятельным действиям и могут отказать в гарантийном обслуживании.
Для каких помещений лучше всего подходит?
Котлы Baxi Main 24 Fi предназначены и рассчитаны на эксплуатацию в жилых помещениях — домах или квартирах соответствующего размера. Нередко их устанавливают в офисных или общественных помещениях.
Для использования в промышленных цехах такие агрегаты не рекомендованы, так как специфика работы будет слишком жесткой и вызовет быстрый выход агрегата из строя.
Заявленная площадь отопительного контура составляет 240 м2, хотя на практике не рекомендуется использовать эту модель для помещений больше 200-220 м2 из-за постепенного снижения возможностей котла, происходящего вследствие загрязнения, появления накипи и общего износа узлов агрегата.
