Опрессовка отопительной системы

Ручной опрессовочный насосЭлектрический опрессовщик

Перед запуском системы нужно выполнить ее опрессовку. Эта процедура позволяет обнаружить протечки и прочие слабые места.

Опрессовка проводится с помощью компрессора либо насоса. Главное, чтобы оборудование могло выдавать давление, превышающее рабочее для вашей системы. Этот показатель уточните в местной коммунальной службе.

Последовательность действий следующая.

Первый шаг. Визуально изучаем отопительный контур на предмет наличия видимых дефектов. Запоминаем подозрительные места.

Второй шаг. Подключаем насос к системе отопления (руководство по подсоединению приводилось ранее) и подаем давление, превышающее рабочее на 1-2 атм. Предварительно отключаем клапан аварийного сброса давления.

Опрессовка системы отопленияОпрессовка системы отопления

Третий шаг. Подключаем к насосу манометр. В течение 1-2 часов фиксируем показатели давления. Если они не меняются, с системой все нормально. Если давление падает, имеют место утечки. Обнаружить утечки очень просто. Достаточно нанести на элементы системы мыльный раствор. В дефектных местах появятся пузыри.

Смазываем мыльным раствором трубы и соединения

Обнаруженные повреждения устраняются подходящим способом (холодной сваркой, вяжущим раствором и т.д.). После заделки дефектов испытания нужно провести повторно. Если давление остается на одном уровне, вы со всем справились. Можете подавать теплоноситель на контур и включать отопительную систему.

Промывка системы отопления позволяет устранить засоры и накипь, увеличив тем самым эффективность работы магистрали и продлив срок ее службы. Теперь вы владеете всей необходимой информацией для самостоятельного проведения необходимых мероприятий.

Удачной работы!

Способы промывки отопительных систем

В настоящее время для прочистки водяных отопительных систем применяют одну из трех технологий:

• химическая промывка;
• гидродинамическая помывка;
• пневмогидроимпульсная промывка.

Технология химической промывки.

Гидрохимическая промывка систем водяного отопления значительно превосходит по эффективности прочие методы удаления грязесолевого налета, а потому является в наши дни наиболее популярной. Она позволяет быстро и в самой полной мере восстановить пропускную способность и рабочие параметры отопительного контура любых размеров. Для удаления нежелательных образований путем химической очистки применяют такие составы:

• щелочи;
• растворители;
• комплексоны;
• разбавленные минеральные кислоты;
• разбавленные органические кислоты;
• композиционные растворы.

Различные химсоставы могут поставляться как в виде жидкостей, так и в виде порошков.

Результаты гидрохимической прочистки теплообменника.

Прежде чем выбрать состав, с помощью которого будет осуществляться гидрохимическая промывка, следует провести процедуру диагностики. Она позволит определить состав накипи и других загрязнений, образовавшихся внутри контура отопления. На основании полученных данных и с учетом материала труб и приборов подбирается не только реагент, но и оборудование, посредством которого будет осуществляться промывка, а также технологический регламент. Для химической промывки используют специальные насосы, подключаемые к системе отопления с помощью шлангов. Химический раствор перед началом операции заливается в емкость, объем которой соответствует масштабам системы отопления.

Применение химических реагентов — единственный способ, с помощью которого может быть осуществлена промывка котлов автономных систем отопления, теплообменники которых состоят из трубок малого диаметра. Если в одноконтурном котле появление накипи можно предотвратить, используя в системе отопления подготовленную воду, то для двухконтурных агрегатов, нагревающих проточную воду, эта проблема никогда не теряет актуальности.

Промывка бойлера — схема.

Существенным недостатком гидрохимического способа очистки труб и радиаторов является его токсичность. Поэтому при проведении работ особо тщательно должна соблюдаться инструкция по технике безопасности. Владельцам частного жилья лучше обратиться в специализированную организацию, промывка системы отопления своими силами может закончиться аварийной ситуацией. Приглашенные специалисты не только правильно подберут оптимальный состав, но и выполнят профилактическую обработку элементов отопительной системы, которая продлит срок ее эксплуатации и предотвратит образование налета из накипи и грязи в течение долгого времени.

https://youtube.com/watch?v=aIj4td-6xN8

Промывка системы отопления частного или многоквартирного дома химическим способом может проводиться только после проверки всех элементов и соединений на наличие протечек. Если какие-то детали контура изготовлены из алюминия, выполнять гидрохимическую промывку нельзя.

Как показывает опыт, регулярная промывка котлов, труб и радиаторов отопления с помощью химических реагентов продлевает срок службы этих элементов до 20 лет.

Гидрохимическая промывка выполняется в течение нескольких дней, при этом отопительная система работает в штатном режиме.

Виды испытаний и опрессовки системы

Приведенные выше нормы Министерства энергетики по периодичности и режимам испытаний теплосетей обязательны для государственных организаций и коммунальных служб, в частных домах их соблюдение отнюдь не является обязательным. Опрессовку всегда производят после сдачи системы заказчику перед ее эксплуатацией, дальнейшую проверку обычно проводят не чаще одного раза в 5 лет.

Для проведения испытательных работ не требуются специальные навыки и знания, поэтому их может проделать самостоятельно любой собственник. Для этого нет смысла покупать ручной или электрический опрессовочный агрегат (самая низкая цена ручных аппаратов около 100 у.е.), можно взять напрокат электронный прибор и провести испытания самостоятельно в течение пары часов.

Если нет желания самому производить испытания и позволяют финансовые средства, требуется официальный акт о проведенных работах, сделать опрессовку поможет специализированная фирма, услуги ее специалистов обойдутся при почасовой оплате в сумму от 1000 до 2500 рублей в час.

Рис. 8 Испытания системы в многоквартирном доме

Опрессовка в многоквартирном доме

Опрессовка системы отопления многоквартирного дома проводится для нахождения неисправностей и протечек в арматуре и трубах по завершении сезонного отопления (с середины апреля по май).

При наличии жалоб жильцов на низкую температуру обогрева в своих квартирах предварительно производится расчет радиаторов с их дальнейшей заменой или установкой дополнительных секций при необходимости. Также проверяются все стояки на наличие засоров и осуществляется промывка под напором проблемного стояка и радиаторов теплообменников отдельных квартир или полностью всего контура.

Также выполняется следующие подготовительные работы:

• Производится осмотр запирающей арматуры в элеваторах, на трубах центральной линии и стояках. На чугунных задвижках меняют сальники в виде уплотнительных шнуров, ставят новые прокладки из паронита между фланцевыми соединениями, заменяют прикипевшие болты. В элеваторных узлах устанавливают другие манометры и отправляет на проверку старые, в термометрах отслеживают уровень масла.
• Визуально обследуют трубы и арматуру на наличие дефектных мест, коррозионных повреждений, свищей, при обнаружении проблемных участков их ремонтируют.
• Проверяется состояние термоизоляции подвальной магистрали и идущих на этажи стояков.

Далее приступают к опрессовочным процедурам, испытание системы проводят с учетом технических параметров размещенных в квартирах радиаторных обогревателей. В соответствии с нормативами, учитывающими рабочие параметры теплообменных радиаторов, для чугунных моделей допустимый максимум давления составляет 6 бар. Если трубы отопления находятся в стенах, максимальный напор теплоносителя не должен подниматься более 10 бар. Таким образом, при чугунных и стальных радиаторах испытательное давление 6 бар, при панельном обогреве — 10 бар.

Рис. 9 Опрессовочная станция

Гидроиспытания проводят в два этапа, вначале проверяют систему в целом, а затем тепловой узел более высоким давлением, проверка системы обычно проводится в следующей последовательности:

• Заполняют теплоносящий контур специальной сетевой водой (имеет низкую жесткость во избежание образования накипи), нагнетая ее электрическим опрессовщиком под нужным давлением (6 или 10 атм.). Для этого в емкость с водой опускают подающий и сливной шланги электрического опрессовщика, а к входному патрубку сети подключают напорный шланг, после чего включают опрессовщик на заранее установленное давление и ожидают заполнения всего контура.
• Отмеряют 30 минутный временной интервал, в течение которого давление не должно понижаться более допустимых норм (приведены выше в ПТЭ), если манометр не показывает уменьшения показаний, опрессовка считается завершенной.
• Падение давления говорит о том, что утечки появляются в различных местах, после их обнаружения сливают воду и устраняют течь, затем контур системы опять наполняют водой и проводят опрессовку повторно.
• Аналогичным образом проверяют вводной узел давлением в 10 атмосфер, по окончании работ вызывается инспектор контролирующей службы для составления акта готовности теплосети многоквартирного дома к отопительному сезону.

Гидропневматическая промывка и опрессовка отопительной системы

Обогревательные приборы в жилом доме представляют собой сложную конструкцию, подсоединенную к автономной или централизованной сети. Длительная и бесперебойная работа инженерного оборудования зависит от правил эксплуатации. Если не соблюдать условия использования, устройства начинают засоряться, качество обогрева помещений снижается. Для предотвращения поломок и в профилактических целях требуется обязательная гидропневматическая промывка и опрессовка отопительной системы.

Важность регулярного обслуживания

Накопление накипи в трубопроводах не только снижает эффективность работы, но и может привести к аварийной ситуации. Самое малое количество отложений, толщиной в 1 мм, уменьшает уровень теплоотдачи в многоквартирном доме на 20 %. Осадок является специфическим изолятором, удерживающим энергию. Наслоения способны воздействовать на внутренние поверхности труб и приборов отопления, вызывая коррозийные процессы и образование свищей

Чтобы повысить качество работы оборудования, важно проводить гидропневматическую и гидравлическую промывку с определенной периодичностью, не реже одного раза в год

Для определения состояния осуществляют диагностику. В многоквартирных домах при замене участков централизованной сети в трубопровод попадает окалина и ржавчина, которая откладывается в устройствах. Если анализ проводится самостоятельно, к числу явных признаков можно отнести следующие показатели:

• Свист, бульканье и другие звуки, доносящиеся из приборов.
• Длительный период времени на обогрев.
• Горячее состояние труб при холодных батареях.
• Увеличение расхода энергии.
• Также очистка необходима при замене котла.

При промывке внутренних систем отопления гидропневматическим методом, осуществляемой специализированными организациями, отмечается особый порядок действий. Обследуется оборудование с оценкой технического состояния. Первичная опрессовка в многоквартирном доме должна показывать давление с минимальным значением в 2 атмосферы. Это необходимо, чтобы обнаруженные дефекты были устранены до начала работ.

Профессионалы оформляют акт проведения работ с учетом скрытых процедур, например, демонтаж радиаторов системы отопления. По выявлению состояния труб и количества накипи определяют с заказчиком способ промывки. Чаще всего используется гидравлическая технология, реже – химическая очистка. Оформляют смету, подписывают договор, в который включают сроки выполнения. После этого приступают к прочистке, затем осуществляют вторичную опрессовку. Это нужно для проверки работоспособности оборудования в жилом доме.

Если нанять подрядчика

Если заказать гидропневматическую промывку систем отопления в сервисной компании, то сначала специалисты должны определить объём и стоимость работ. В этом случае:

1. Делаются расчёты протяженности промываемых трубопроводов, предстоящий расход воздуха и воды. Определяется стоимость работы.
2. Составляется план-график мероприятий.
3. Заключается договор на обслуживание.
4. Завозится оборудование, проводятся подготовительные работы, затем гидропневмопромывка и опрессовка.
5. Составляется акт о промывке и испытании внутридомовой системы отопления. Даётся техническая гарантия.

В частном доме работ меньше, чем в многоквартирном, поэтому и стоимость промывки существенно ниже. В то же время работы в частном секторе могут быть довольно сложными из-за специфических конструктивных особенностей тепловых систем.

Особенности проведения опрессовки

Порядок выполнения промывки и опрессовки регламентируется в нескольких документах СНиП, а потому должен проводиться исключительно профессионалами. Проводимые работы предполагают следующие этапы:

• Проверяемый участок отключают от сети посредством перекрывания кранов. Если речь идет об автономной системе отопления, то теплогенератор необходимо остановить.
• Из труб сливается теплоноситель.
• Далее отопительный контур заполняют холодной водой, которая не должна превышать по температуре 45˚С. Это осуществляется посредством специального патрубка, который располагается внизу.
• Воздух сбрасывается по мере заполнения трубопровода.
• К системе подсоединяют устройство, создающее в ней давление.
• Сначала давление поднимают до рабочего уровня, что соответствует нормам проекта. Далее система осматривается на целостность визуально.
• Очень плавно давление повышают до уровня испытаний.

Когда давление возрастает до испытательного уровня, специалисты начинают искать свищи и разрывы, проверяя секции радиаторов, корпусы арматуры, стенки труб и т. д. Проверка также осуществляется на наличие сдвигов и деформаций.

Проверка системы на наличие деформаций

• Далее производится снятие текущих показаний манометра. Если уровень давления не падает, это значит, что система прошла тестирование. Если же были найдены какие-либо неполадки, то воду необходимо спустить, а течь — устранить. Далее опрессовка производится снова.
• Результатом таких испытаний является составление соответствующего акта.

В случае, когда нет возможности заполнения системы водой или же при проведении испытаний в условиях слишком низкой температуры, опрессовка может выполняться с воздухом. Проводя пневматическое тестирование, специалисты определяют разгерметизацию контура, опираясь на показатели манометра. Для обнаружения локализации протечки необходимо обработать проблемные места мыльным раствором.

Что такое опрессовка?

Опрессовкой называют гидродинамические испытания всех приборов сети и отопительных магистралей. Для этого в трубопроводах искусственного нагнетают и поддерживают на протяжении определенного времени высокое давление. Важным этапом проверки является оценка надежности и прочности всех составляющих элементов сети.

Проверяют следующее оборудование:

• теплообменники;
• отопительные приборы;
• запорная и регулирующая арматура;
• трубопроводы;
• насосные агрегаты.

Также проверке подлежат важные элементы коммуникаций теплоснабжения:

1. Котельные.
2. Воздушно-тепловые завесы.
3. Трубопроводы подогрева полов и специальные системы, предназначенные для нагревания других важных элементов.
4. Теплоснабжающие коммуникации приточной вентиляции.
5. Узлы ввода магистралей отопления в дом.
6. Индивидуальные тепловые пункты и узлы.

Необходимость контрольной опрессовки газопровода

Опрессовка газопровода – тестирование на работоспособность и прочность под высоким давлением

Опрессовка – процедура, проводимая для тестирования замкнутой системы, работающей под давлением, на прочность и плотность. Испытание осуществляют, закачивая в контур воздух под давлением, величина которого выше рабочего давления в сети. При этом легко обнаружить мельчайшие погрешности при стыковке труб или сварке швов.

Приемная комиссия после проведения опрессовки составляет акт приема и позволяет запустить газопровод. Если были обнаружены неполадки, комиссия выдает предписание о ликвидации установленных дефектов. Акт приема подписывают монтажная и эксплуатационная компания. Периодичность не установлена: испытания выполняют по мере надобности.

Способы промывки

Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:

• химическая;
• дисперсная;
• гидродинамическая;
• пневмоимпульсная;
• гидропневматическая.

При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов

Химическая промывка

Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.

Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.

Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:

1. подбор состава в зависимости от особенностей отопления;
2. приготовление раствора в строгом соответствии с инструкцией;
3. заполнение системы отопления химическим веществом с помощью насоса;
4. прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
5. удаление раствора из труб, промывка системы отопления  под напором;
6. заполнение системы теплоносителем.

Дисперсная промывка

Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.

Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.

Гидродинамическая промывка

Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.

Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.

Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.

Пневмоимпульсная промывка

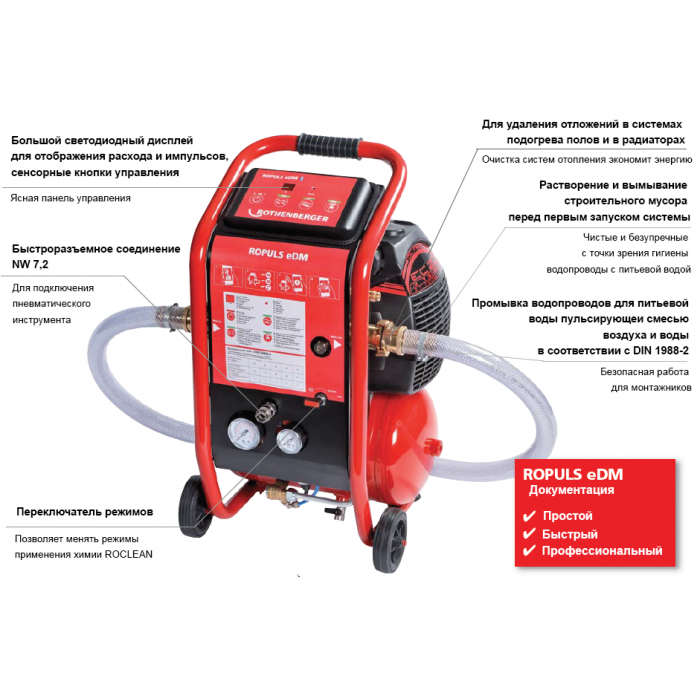

Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.

Гидропневматическая промывка

Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:

• Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
• Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.

Механическая чистка

Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.

Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.

Промывка отдельного радиатора

Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:

1. подключают кран;
2. присоединяют к нему штуцер и шланг;
3. свободный конец шланга опускают в унитаз;
4. открывают кран, придерживая шланг, промывают в течение получаса.

Необходимость опрессовки системы отопления

Наверное, не все знакомы с определением «опрессовка» — это стандартные мероприятия, которыми проверяется отопительное оборудование перед эксплуатацией.

Испытания и проверку отопительной системы необходимо проводить в следующих случаях:

1. Когда завершили монтаж и сдали отопительную систему в эксплуатацию.
2. Когда провели ремонт любого из отопительных приборов.
3. Когда произвели замену части трубопровода.
4. В ходе подготовки системы к очередному отопительному сезону.

Мероприятия по выполнению опрессовки отопительной системы.

Характер испытательных работ опрессовки – это проверка герметичности отопительной системы, при которой предполагаются следующие действия:

1. В систему подается под давлением вода или воздух с помощью гидравлического или пневматического насоса.
2. Выявляются возможные нарушения герметичности отопительной системы.
3. Определяются места, в которых вода или воздух проникают за пределы отопительной системы.

Если используется современная система отопления, подобные испытания можно проводить минимальным количеством людей, а о нарушениях герметичности системы можно узнать с помощью специального оборудования.

Когда в отопительной системе создается избыточное давление, любой неисправный прибор, узел или аварийный участок придет в негодность. Пригодные же элементы системы не теряют своей работоспособности от такой проверки.

Сколько стоят гидроиспытания, и кто их проводит?

Проведение опрессовки в только что построенном доме проводит организация подрядчика. В уже эксплуатирующемся здании все гидравлические испытания возлагают на управляющую контору. Но это относится только к постройкам жилого и общественного назначения. За гидроиспытания в зданиях административного назначения отвечает эксплуатирующая контора или подрядчик.

В частном доме опрессовка проводится за деньги владельца. Он может обратиться в лицензированную организацию и заказать проведение работ.

• гидравлические испытания сети в пределах одной квартиру будут стоить примерно 85$ (5530 рублей);
• за опрессовку системы в коттедже придется заплатить 250$ (16250 рублей);
• проведение опрессовки системы отопления в многоквартирном доме будет стоить 500$ (32500 рублей).

После проведения испытаний заказчику выдается локальная смета, где указывают все проведенные работы, и договор. Испытательные мероприятия проводят согласно техзаданию, а результаты заносятся в акт опрессовки.

Что такое гидропромывка

Данный способ очищения отопительных систем заключается в одновременной подаче в трубопроводы воды и определенного количества воздуха под давлением. Очистка коммуникаций водовоздушной смесью происходит благодаря множественным импульсам, испускаемым компрессором. Они создают в воде небольшие пузырьки, которые постепенно смывают отложения на стенках труб.

Чтобы гидропневматическая промывка трубопроводов прошла успешно, необходимо выполнить расчеты ряда параметров и узнать:

• длину промываемых труб;
• скорость движения воды;
• расход и давление воздуха (определяется исходя из диаметра труб).

Чтобы получить требуемую скорость движения водовоздушной смеси, следует промывать коммуникации отдельными участками – по стоякам или их группам.

Способы промывки

Есть на сегодняшний день два метода, с помощью которых система отопления очищается:

• гидропневматическая промывка;
• химическая.

Второй способ более прост и требует только общих знаний о сантехнических работах и наличия собственно реактивов.

Гидропневматическая очистка – пошагово

Процедура начинается со спуска воды из труб и радиаторов. После этого она опять подается особым насосом. Мощный напор позволяет отслоить ил и накипь. Впоследствии грязь выводится наружу.

Для проведения данной процедуры необходим насос, могущий держать давление до шести килограммов на квадратный сантиметр.

Работы проводятся в такой последовательности:

• перекрываются все краны;
• откручиваются футорки, расположенные на торцах радиаторов;
• блокируется задвижкой обратная циркуляция;
• насос присоединяют к вентилю, расположенному за вышеназванной запорной арматурой;
• производится сброс обратки;
• дается время насосу поднять давление до рабочего и после этого открывается кран, к которому он ранее был присоединен;
• затем необходимо перекрыть все стояки по очереди.

О том, что процедура завершена, говорит начавшая вытекать чистая вода. Ее, кстати, лучше всего отводить при помощи шланга прямо в канализацию.

Способы гидропневматической промывки

Гидропневматическую промывку системы отопления дома проводят одним из двух способов: проточным или наполнения.

1. Проточный способ гидропневматической промывки

Систему заполняют водой, при этом вентиль воздухосборника должен быть открыт. После заполнения системы водой вентиль закрывают. Подают сжатый воздух и открывают спускной патрубок. Водовоздушная смесь непрерывно подается в трубопроводы, проходит по трубам и отопительным приборам, после чего сливается. Промывку ведут до тех пор, пока из патрубка не польется чистая вода. Этим способом промывают также и системы горячего водопровода.

2. Способ наполнения

Заполняют систему водой, после чего вентиль закрывают. Через другой патрубок подают сжатый воздух в течение 5—15 мин (в зависимости от загрязнения и объема промываемой системы). Затем подачу сжатого воздуха прекращают, закрывают вентиль и через спускной патрубок удаляют воду с грязью, которая отслоилась во время продувки системы воздухом. Систему промывают несколько раз до полной ее очистки. В системах с верхней разводкой промывка осуществляется при подаче воды с обратного трубопровода, расположенного внизу, а спускной патрубок присоединяют к подающему трубопроводу.

В зависимости от конструкции и степени загрязнения системы промывают стояками, группами стояков, участками или полностью всю систему. Обычно одновременно промывают группу из двух—пяти стояков. Остальные стояки отключают. По окончании промывки первой группы стояки отключают и приступают к промывке следующей группы и т. д. Промывка ведется до полной осветленности удаляемой водовоздушной смеси.

В какой последовательности стоит выполнять работы

Опрессовку и промывку отопительной системы производят после того, как система отключается и из нее удаляется теплоноситель (вода или антифриз). Во время проведения такой проверки необходимо контролировать показатели давления теплоносителя внутри системы, чтобы предупредить разрыв магистрального трубопровода.

1. Характеристиками трубопровода (материалом изготовления, толщиной стенок).
2. Характеристиками арматуры.
3. Количеством этажей.
4. Типами разводки.

При опрессовке и промывке отопительной системы обязательно проведение следующих подготовительных работ:

1. Профилактику и подготовку работы отопительной системы.
2. Работы, с помощью которых создается давление в отопительной системе.
3. Оформляется документация о проведенных работах.
4. Промывается вся система отопления.

В случаях, когда, проводя испытания на предмет отсутствия утечек теплоносителя, вы обнаружили дефекты, поврежденный узел или какую-либо неисправность, должны их непременно устранять. После того, как проведен требуемый ремонт или устранена неполадка, мероприятия необходимо провести снова. Если нарушения не обнаружены, отопительная система считается прошедшей испытания.

Гидропромывка, как и зачем

Гидропневмопромывка системы отопления основывается на подаче одновременно в участки трубопроводов воздуха под давлением в определенном количестве и воды. Водовоздушная смесь, которая образовалась при этом, выполняет очистку отопительных коммуникаций благодаря множественным импульсам, которые выполняет компрессор для промывки.

Импульсы в воде трубопроводов создают небольшие пузырьки, они и выполняют постепенное разрушение отложений на стенках труб коммуникаций отопления.

Для того чтобы процесс промывки прошел успешно, необходимо выполнить расчеты:

• Длин трубопроводов, которые будут промывать;
• Расход и давление воздуха определяемый исходя из диаметров труб;
• Скорости и расходы воды.

Типовая схема для проведения работ

Подготовка

Чтобы процесс гидропромывки прошел успешно, нужно индивидуально подходить к каждой системе отопления и учитывать её особенности.

В идеале перед процессом необходимо выполнить подготовительные мероприятия:

• Обследовать все коммуникации отопления;
• Определить участки трубопроводов (стояки, группы стояков), которые будут промываться отдельно, и разбить их на этапы;
• Если есть необходимость, то нужно установить запорную арматуру, чтобы перекрывать участки трубопроводов и удалять вымытые отложения из отопительной системы;
• Произвести расчеты расходов воздуха и воды для получения требуемого результата после промывки;
• Определить необходимость проведения гидравлических испытаний (опрессовки) трубопроводов.

Подключенное оборудование к элеватору

После того как были проведены все подготовительные мероприятия, выполняется гидропромывка систем отопления до тех пор пока водовоздушная смесь не посветлеет. После промывки производится повторная опрессовка.

Качество проведенной промывки оценивается снижением гидравлического сопротивления системы отопления, которое определяется после и до гидравлических испытаний.

Метод проведения очистки системы отопления

В подачу выполняют врезку патрубка с диаметром двадцать – сорок миллиметров. Патрубок оборудован запорными элементами и обратными клапанами. Далее в систему можно начинать подавать воду и сжатый воздух.

Если вам пришлось иметь дело с системой маленьких размеров, то допускается подавать воду и воздух через уже существующие патрубки. Если имеется лишний объем воды, то его можно сбросить через спускные краны или для этого специально установить патрубок для спуска. В том случае если присутствует элеватор, то до начала промывки снимается конус и стакан.

Демонтированный элеватор отопления

В трубопроводы отопления сжатый воздух подается благодаря компрессору, который вы можете увидеть на фото и видео в нашей галерее. Компрессор вырабатывает воздух с давлением около 0,6 МПа. Чтобы промывающая жидкость не попала в ресивер компрессора, нужно на трубопровод установить обратный клапан. На подающую и обратную трубу устанавливаются манометры, со шкалой до одного мегапаскаля.

Сама промывка может проводиться двумя методами:

Проточным. Трубопроводы теплообеспечения вначале заполняются водой, при открытом вентиле воздухосборника. После заполнения труб вентиль перекрывают и начинают подачу сжатого воздуха. И воздушная, и водяная смесь одновременно подаются в трубопроводы.

Промывку прекращают, когда через патрубок начинает идти чистая вода. После этого вода сливается в дренаж. Этот метод используют для очистки систем отопления и ГВС;

Методом наполнения. При этом методе есть некоторая последовательность в действиях. Для начала трубопроводы заполняются водой, и закрывается вентиль. Во второй патрубок выполняют подачу сжатого воздуха в течение пятнадцати – двадцати пяти минут, зависит от диаметров труб и загрязнений.

После того как прекратили подачу воздуха вентиль закрывают и сливают воду через спускной патрубок. По завершении систему несколько раз промывают чистой водой.
