Устройство вентиляции в доме с газовыми приборами своими руками

Варианты вентиляции

Естественная вентиляция По способу организации воздухообмена известные вентиляционные системы бывают работающими по принципу естественного притока либо принудительными. Первый способ относится к сравнительно простым вариантам, однако эффективность вентилирования помещения в этом случае заметно снижается. Тем не менее, из-за своей простоты эти системы широко применяются в частных хозяйствах и многоквартирных домах.

Естественная вентиляция

Принцип работы системы естественного притока основывается на следующих природных законах:

  • слои теплого воздуха всегда устремляются вверх;
  • с течением времени они перемещаются в сторону пониженного давления;
  • у земли плотность воздуха всегда выше, чем на высоте.

Для организации естественного воздухообмена достаточно обеспечить в помещении определенную разницу давлений. Сделать это можно несколькими способами, выбор которых зависит от конкретных условий и предпочтений хозяина:

  • между улицей и помещением делается небольшое отверстие, являющееся точкой притока наружного воздуха;
  • из комнаты на крышу выводится вытяжная труба, выход которой располагается выше, чем точка притока, – на ее конце давление будет ниже.

В результате воздушные массы будут перемещаться от места приточки с улицы в сторону выходного отверстия вытяжной трубы.

Расстояние между точкой забора и окончанием вытяжного канала выбирается по возможности максимальным. Это гарантирует качественную вентиляцию помещения, поскольку воздушные потоки охватывают все помещение

Особое внимание обращается на то, чтобы между двумя этими точками не располагалось закрытых дверей. Разновидностями этого способа воздухообмена являются вытяжная или приточная вентиляционные системы, обходящиеся без принудительного воздействия

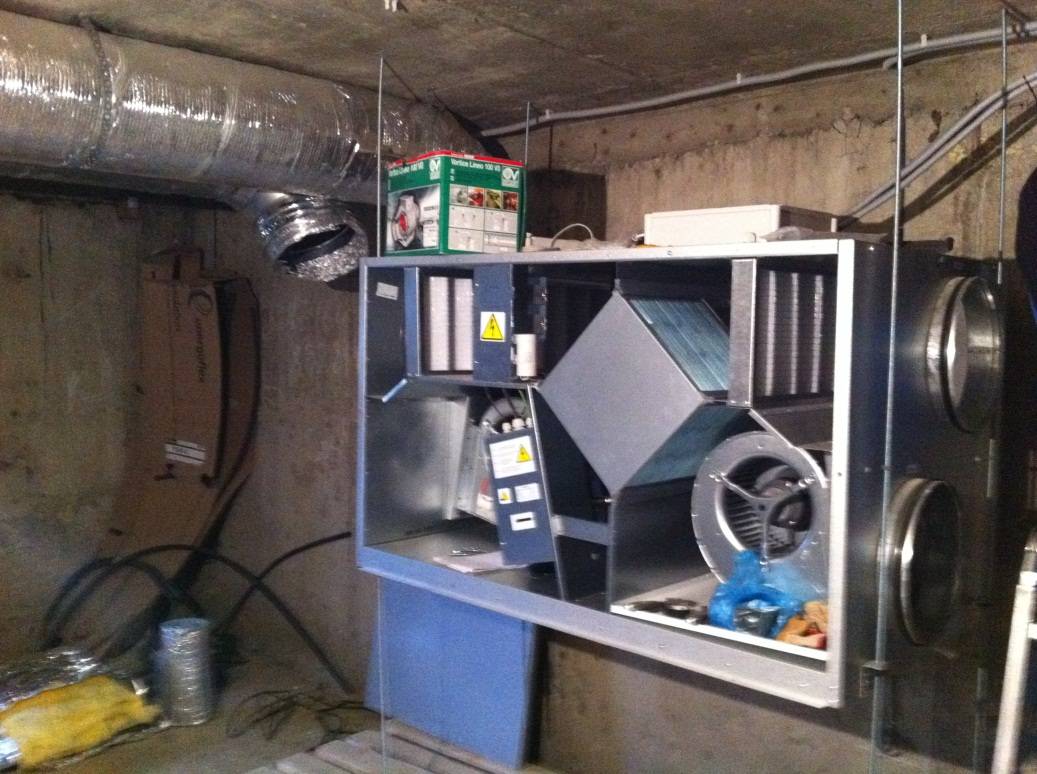

Принудительный воздухообмен

Схема принудительной вентиляции Если возможностей естественной циркуляции недостаточно для качественного проветривания помещения котельной, потребуется принудительная вентиляция. Она обустраивается за счет применения специального оборудования, посредством которого организуется вынужденное перемещение воздушных масс. Обычно это канальные вентиляторы различной мощности, устанавливаемые в следующих местах:

  • на наружной стороне дома;
  • непосредственно над самим котлом в виде вытяжки;
  • внутри канала приточной и вытяжной системы.

В последнем случае согласно действующим нормам в тех же воздушных каналах устанавливаются фильтры очистки, водные калориферы и поглотители шума.

Требования к вентиляции в котельной

Монтаж вентканалов для газового котла в различных зданиях устанавливают с учётом похожих требований. Исключение составляют котельные, где стоит агрегат с коаксиальным дымоходом. Схема вентиляции газового котла в частном доме предусматривает автономный приток воздушных масс.

К помещениям, где стоят газовые котлы, предъявляют следующие технологические нормы:

  • К дымоходу подключают не более двух газовых приборов, независимо от их расположения по отношению друг к другу и к дымоходу.
  • В частных домовладениях вентиляционную систему для газового агрегата делают максимально герметичной. Нельзя допустить даже минимальных протечек угарного газа или копоти, опасных для жизни. Места стыков дымоходных каналов обрабатывают герметиком, который устойчив к повышению или понижению температуры.

Разновидности дымохода

Выбор подходящей трубы зависит от рабочего принципа колонки. Делятся они на два типа:

С открытой топкой (атмосферные). Горение поддерживается за счёт естественного воздушного давления, забираемого из помещения

Благодаря этому тут важно наличие вентиляции.
С закрытой камерой. Это бездымоходные модели, воздух в которых принудительно нагнетается вентилятором.

Самые новые модели являют собой закрытый вид. Их комфортно ставить как в жилых площадях, так и в личных домах. Такое устройство можно именовать турбированным, так как оно просит подсоединения однотипны канала – коаксиального. Конструкция включает 2 трубы, которые вставлены одна в одну.

Коаксиальный канал обязан быть того же диаметра, как и выходной отрезок трубы колонки, не менее. Аналогичные параметры отбора есть для техники закрытого типа, лишь в данном варианте выбор материалов и конструкций больше:

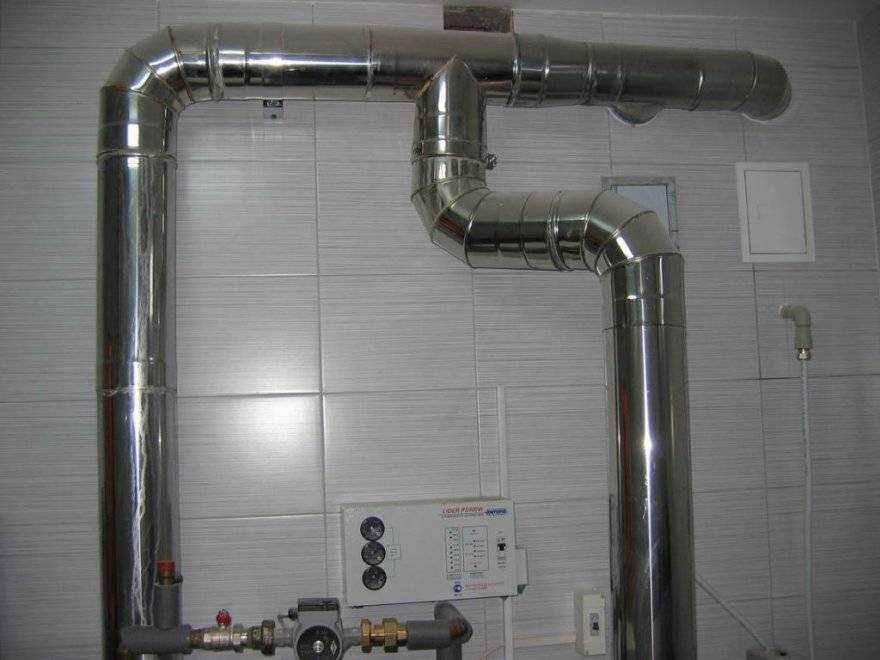

Стальной дымоотводящий канал. Состоит из труб из нержавейки длиной не больше 1,5 метра. Используется для организации отвода в середине дома. Подразумевает не больше трех изгибов при собирании;

Двухконтурный сэндвич. Конструкция состоит из 2-ух труб из нержавейки, которые находятся одна в другой. Между ними ложится изоляционный слой. Замечательно подойдет для организации в холодном помещении, когда необходимо избежать обмерзания. Также предупреждает возникновение конденсата;

Кирпичные, асбестоцементные, керамические шахты, которые вводятся во внутреннюю часть стенки;

Волнистые выводы из фольги на алюминевой основе или нержавеющей стали — вытяжные трубы для подключения к шахте.

В данное время можно на рынке найти стальные конструкции , которые покрыты огнеупорной эмалью белого цвета. Это прекрасное решение для внутреннего благоустройства дымохода. Он выглядит более красиво если сравнивать с оцинкованным.

Устройство дымоходной системы

Составляющие конструкции, которые потребуются вам во время установки:

  • Зонтик — верхняя защита от проникания в отверстие сторонних компонентов;
  • Дымоходная труба;
  • Отрезок трубы — изолирующий компонент;
  • Кронштейны для крепежа;
  • Элементы соединения — хомуты;
  • Тройник — позволяет перейти от корпуса колонки к вытяжке;
  • Контрольное окно (лючок) — позволяет отслеживать состояние шахты;
  • Сборник для конденсата.

Что лучше подобрать

Большинство жителей квартир подбирают самый недорогой вариант – гофрированную алюминиевую трубу. Их просто ставить, они изгибаются в любом направлении. Они вместе с тем очень опасны. Алюминий может всегда прогореть, а отравление монооксидом углерода – привести к смерти.

Более безопасно подключение отвода из нержавейки. Покупка и сборка обходятся дороже, чем гофра, но вы будете спать спокойно, ведь подобная конструкция считается долговечной и надежной.

Во время строительства приватного дома сразу укладывают дымотвод. Шахта ложиться кирпичом, чтобы не было сосредоточения конденсата в середине устанавливают асбестоцементную трубу. Причем для колонки и котла предполагают некоторые системы дымоотведения.

Еще один вариант для дома — внешний стальной дымотвод. Он утеплён в середине, прост в установке и продуктивен. Если вы купили дом без вытяжной системы и хорошей шахты, то это вам подойдёт.

Конструкция которая находится с внешней стороны снабжена карманом со стальным краном для сбора конденсата.

Что необходимо брать во внимание:

Высота отводного канала должна составлять не меньше 4,5 метров

Важно, чтобы все отверстие было одного диаметра, без сужений, иначе будет плохая тяга;
Диаметр стандартно — 11–13 сантиметров. Выбирается индивидуально все зависит от модели прибора;
Условия климата

От данного критерия зависит выбор конструкции и материалов, которые будут стойки к холоду и жаре;
Дымоотводящий канал должен возвышаться над крышей дома не меньше чем на 1 метр.

Обслуживание

В процессе эксплуатации любая вентиляционная система неизбежно засоряется. В нее может попадать пыль с улицы, частицы жира из кухни, строительный мусор и т.п. Вентиляционная решетка в квартире может также засориться. Проверить уровень тяги в шахте вентканала легко. Достаточно приблизить язык пламени зажженной спички или зажигалки к решетке.

Когда с тягой все в порядке, огонь начнет дрожать и заметно устремляться в сторону шахты. Если этого не происходит, необходимо снять решетку и повторить тест еще раз.

Если снова пламя остается неподвижным – шахта нуждается в прочистке.

Это важно! С огнем следует обращаться осторожно – открытое пламя способно оплавить пластиковую решетку и даже воспламенить скопления пыли в сильно засоренной шахте. Альтернативный способ определения засоренности – прикладывание к вентиляционному отверстию тонкого листа бумаги или салфетки. Правильно работающая вентиляция должна без проблем удерживать лист на месте

Правильно работающая вентиляция должна без проблем удерживать лист на месте

Правильно работающая вентиляция должна без проблем удерживать лист на месте.

Иногда пламя и вовсе отклоняется в другую сторону, сигнализируя о наличии обратной тяги – неприятного явления, способствующего проникновению в квартиру не самого полезного для здоровья воздуха и не самых приятных запахов из вентиляционной шахты. Избежать этого поможет установка решеток с обратным клапаном, пропускающих воздушные потоки только в одном направлении.

Полную и эффективную очистку вентиляционных шахт в многоэтажных домах выполняют только профессиональные организации, имеющие специальное оборудование: пневматические ерши с утяжелителями, специальные гири, видеооборудование, иные приспособления. Подобную процедуру рекомендуется проводить не реже одного раза в 3-5 лет. Помимо механической очистки производится дезинфекция.

Прочистить вентиляционную шахту собственными силами практически невозможно. Все что получится сделать из квартиры – прочистить канал вверх и вниз на расстояние вытянутой руки.

Рекомендации по установке дымоходов

Для большей эффективности газового котла и безопасной эксплуатации прибора важно также соблюдать общие правила при установке вертикальной дымовой трубы:

  1. Поперечное сечение дымохода должно соответствовать диаметру соединителя на котле. Как правило, тип дымохода и его особенности приведены в руководстве по эксплуатации газового прибора. Соблюдение требований, указанных в руководстве, обеспечит безопасную и эффективную эксплуатацию газового прибора.
  2. Минимальная высота над коньком крыши должна быть не менее 0,5 метров.
  3. Количество складок в дымоходе не должно превышать трех.
  4. Установка навеса, смотрового окна и слива конденсата является обязательной.

Варианты вентиляции.

С технической точки зрения данные системы классифицируются по 3 категориям:

  • своему предназначению,
  • типу побудителя движения воздуха,
  • методу передвижения воздуха.

Вентиляционные системы в зависимости от их функций подразделяются на:

По данной теме есть похожая статья – Фальцевая кровля: инструкция по монтажу, вентиляция.

  • приточные;
  • вытяжные;
  • рециркуляционные (подают чистый воздух и подмешивают к нему некоторое количество вытяжного воздуха).

Все вентиляционные системы различаются между собой способом перемещения воздуха. Они делятся на:

  • безканальные (воздух проникает внутрь дома сквозь окна и двери);
  • канальные (воздушные потоки перемещаются по разветвленной сети вентканалов и воздуховодов).

Вентиляционные системы различаются между собой и побудительной силой, действующей на воздух. Так их разделяют на:

  • механические;
  • естественные.

В первых системах воздух начинает двигаться только после включения вентилятора. Во вторых — он перемещается исключительно благодаря действию законов природы.

Любой хозяин дома еще на этапе его строительства должен определиться с типом вентиляции в нем. Их существует всего три:

  • (приточно-вытяжная);
  • (естественная с принудительной вытяжкой).

Как правильно сделать выбор? Любой из данных вариантов имеет свои преимущества и недостатки.

Естественная вентиляция отлично подходит для небольших строений, расположенных в местах с чистой окружающей атмосферой.

В этом случае использование принудительной вентиляции нецелесообразно.

Для больших коттеджей и жилья, находящегося в зоне атмосферного загрязнения, лучше использовать механическую приточно-вытяжную систему вентиляции.

Она не только обеспечит помещения достаточным количеством воздуха, но и очистит его благодаря функции фильтрации поступающей воздушной смеси.

Требования к вентиляции частного дома при использовании различных строительных материалов разные. Для определения наиболее оптимальной вентиляционной системы учитывают хотя бы самый минимальный набор условий:

  • чистоту атмосферы;
  • стройматериал, используемый для постройки.

Естественная вентиляция.

Данная система оптимально подходит для строений, возведенных из кирпича; самана; дерева (бревно, брус); газо- шлако- и пеноблоков; монолитного керамзитобетона.

Принудительная вентиляция.

Приточно-вытяжная система вентиляции с функцией дополнительной фильтрации приточного воздуха устанавливается в домах, построенных из панелей 3D, МДМ, SIP, СОТА; сэндвич-панелей; пенополистеролбетона. Приточная вентиляция устанавливается и в каркасных домах, возведенных по канадской технологии («изодом», «термодом»).

Смешанная вентиляция.

Если естественная вентиляция не в силах справиться со своей функцией, несмотря на хорошую тягу в вентканалах, производят монтаж вытяжной вентиляции. Установку механических систем осуществляют только в помещениях, где воздух очень загрязнен или на стенах и потолке собирается конденсат. Их устанавливают в туалете, ванной комнате, котельной. Смешанной также может быть вентиляция кухни, подвала, погреба, санузла. Все бытовые помещения сильно влияют на атмосферу внутри дома, поэтому там чаще всего устраивают дополнительную принудительную вентиляцию.

В очень больших кирпичных и деревянных домах, а также в строениях из пеноблоков тоже можно использовать смешанный тип вентиляции.

Проектирование систем вентиляции, видео:

  • (необходимо определить необходимое количество приточного воздуха, который будет соответствовать всем санитарным нормам);
  • (от правильного выбора каналов и воздуховодов полностью зависит атмосфера в доме);
  • выбору (его делают только после того, как взвесят все за и против того или иного типа вентиляции);
  • составлению плана-схемы вентканалов (правильная схема системы вентиляции обеспечивает ее хорошую работу);
  • выбору места для монтажа оборудования;
  • определению ;
  • устройству самой системы.

Требования к установке: все по закону

При установке газовых котлов, которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.


Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

  • наличие прочного фундамента и бетонированного пола;
  • проложенные коммуникации – водопровод, канализацию, трубы отопления;
  • утепление стен и газоотвода для предотвращения замерзания в холодный период;
  • площадь – не менее 15 м³;
  • высоту потолков – 2,2 м и выше;
  • обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.


Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

  • вывод газов и подача воздуха осуществляются через отдельные каналы;
  • размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
  • котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
  • если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или настенного газового котла должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

Автоматизация вентиляции котельной

Вентиляция котельной может быть автоматизирована для повышения безопасности людей, находящихся в котельной.

За это:

  1. Выберите вентилятор с дистанционным или настенным регулированием скорости, запасом мощности (чем больше запас, тем лучше) и несколькими скоростями. Дистанционное управление должно быть установлено на входе в котельную. Если в помещении увеличивается концентрация окиси углерода или природного газа, то максимальная скорость извлечения может быть активирована дистанционно. Вентиляторы с дистанционным управлением стоят в среднем на 10-20% дороже, чем “обычные”.
  2. В котельной установить газоанализатор – устройство, которое измеряет концентрацию газа и выдает сигнал о его превышении. Средняя стоимость простой домашней модели составляет 3000-6000 рублей.
  3. Выберите котлы с функциями безопасности: датчик контроля пламени и датчик всасывания. Они автоматически отключают котел, если горелки гаснут или если тяга в дымовой трубе слишком низкая. В средней и высокой ценовой категории эти датчики устанавливаются практически во всех моделях.

Для безопасности лучше следовать всем правилам.

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

  1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
  2. Вентиляционный канал должен быть герметичен.
  3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
  4. Система должна состоять из негорючих материалов.
  5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
  6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

  1. Пространство от горизонтальной трубы до потолка не менее 20 см.
  2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
  3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
  4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
  5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
  6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

  1. Оборудуется канал для выведения дыма.
  2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр воздуховода рассчитывается исходя из мощности котла

Так, на 1 кВт требуется приток через отверстия диаметром до 30 см, если подача воздуха идёт из соседних помещений, и диаметром около 8 см, в случае, когда приток идёт напрямую с улицы. Приток воздуха при мощности прибора не более 30 кВт делается диаметром не более 20 см. Отверстие выведения газов размещается над прибором.

Пример расчёта параметров воздухообмена:

  1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
  2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
  3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
  4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

  1. Выход горизонтально в стену.
  2. Выход в стену с изгибом и подъёмом.
  3. Вертикальный выход в потолок с изгибом.
  4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

  • газовый котёл;
  • угловой коаксиальный отвод;
  • коаксиальная труба;
  • отводчик конденсата;
  • фильтр;
  • защитная решётка;
  • горизонтальный и вертикальный наконечники;
  • накладка на крышу.

https://youtube.com/watch?v=R_sSXf4UU1c

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

  1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
  2. Нет необходимости тратиться на приобретение приборов.
  3. Простота в работе.
  4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

  • Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
  • Невозможность регулирования воздушного потока.
  • Проникновение посторонних частиц через систему.

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

Есть возможность самостоятельной регулировки подачи воздуха.
Важность данной вентиляции в закрытых помещениях.
Приятный микроклимат в комнате.
Возможность регулирования воздухообмена с помощью пульта.
Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Для чего нужна вытяжка?

Основной задачей, возлагаемой на вентиляционную систему в котельных частных домовладениях, является высокоэффективное удаление из пространства побочных продуктов сгорания топлива. Следует помнить, что воздействие даже небольшого количества угарного газа на человеческий организм может стать фатальным. Утечка достаточной концентрации голубого топлива взрывоопасна.

В условиях отсутствия конструкции, хорошо вентилирующей помещение, существенно снижается производительность газового оборудования, что обусловлено недостаточным притоком воздуха, обеспечивающим процесс горения топлива. Подобная ситуация часто сопровождается снижением тепловой эффективности и заметным повышением расхода магистрального или баллонного газа.

Высокомощные напольные котлы, не обеспеченные эффективной вытяжной конструкцией, могут потребовать внеплановой чистки топки. Скопление сажи вызывает сужение внутреннего диаметра воздухоотводящей системы, поэтому продукты горения не вытягиваются из помещения, а активно скапливаются в обогреваемом пространстве.

Требования к вентиляции в частном доме с газовым котлом

Для частных домов чаще всего применяются газовые котлы небольшой мощности — до 30 киловатт. Для их установки не требуются отдельно стоящие котельные. Такое оборудование можно размещать даже на кухнях, соответствующих следующим требованиям:

  • площадь помещения более 15 м2;
  • высота потолков не менее 2,2 м;
  • площадь оконных проёмов более 3 см2 на 1 м3 объёма помещения. Окно должно открываться полностью или быть укомплектовано форточкой;
  • наличие приточной вентиляции через отверстия по низу двери (4–5 отверстий диаметром не менее 20 мм);
  • расстояние от стены из негорючего материала до котла не менее 10 см. Допускается установка дополнительной цементно-стружечной плиты или металлического листа для укрытия участка стены рядом с котлом.

    Стену, рядом с которой находится котёл, нужно отделать негорючим материалом

Кроме устройства вентиляции к месту установки котла предъявляются некоторые специальные требования. Котельные разрешено устраивать:

  • в пристроенных к жилому дому помещениях;
  • в отдельных строениях;
  • на чердаках;
  • в обособленных помещениях в доме.

Часто котельные оборудуют в цокольных этажах или подвальных помещениях здания. Это не относится к устройствам, работающим на сжиженном газе. Его плотность выше, чем у воздуха и, если образуется протечка, он может скапливаться у пола, будучи вначале незаметным на высоте человеческого роста. Это создаёт взрывоопасную обстановку.

Вытяжная вентиляция для кухни с газовым котлом

Устройство вентиляции в кухне с газовым котлом — процесс не сложный. Нужно иметь базовый набор инструментов и небольшой опыт работы.

Для монтажа вытяжной вентиляции понадобятся:

  • вентилятор, оснащённый обратным клапаном;
  • вентиляционная решётка;
  • вентиляционная труба для газового котла соответствующего диаметра.

Этапы выполнения монтажа:

  • Обозначают маркером точное место для размещения воздуховода. Следует учесть, что диаметр круга должен быть несколько большим, чем размер воздуховодной трубы.
  • Перфоратором необходимо просверлить отверстия по кругу (с частым шагом) и одно в центре.
  • С помощью инструментов (молотка и зубила) выбивают середину. Должно получиться круглое отверстие, куда встанет труба.
  • Зазоры следует тщательно заделать монтажной пеной или цементным раствором.
  • Устанавливают вытяжной вентилятор.
  • Завершающий этап — крепление решётки. Это надёжный барьер от пыли, сора и насекомых. Выбирая газовое оборудование для дома, необходимо заранее предусмотреть нюансы вентиляции.

Требования к помещению для установки газового котла в частном доме

В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:

  • площадь помещения – более 4 квадратных метров;
  • высота потолка – не менее 2,5 м;
  • объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
  • наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
  • наличие под дверью зазора не менее 20 мм;
  • наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
  • наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
  • стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
  • пол в помещении – горизонтально ровный, из негорючего материала.

Актуальные нормы для установки котла на кухне

Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся.
В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:

  • минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
  • окно должно быть открываемым или оснащаться форточкой;
  • наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).

Правильная организация пристройки под котельную

Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:

    • пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
    • пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
    • стены пристройки не должны быть связаны со стеной дома;
    • стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).

Газовые котлы отопления: самая подробная инструкция по выборуЧек-лист по критериям выбора, рейтинг моделей в 2021 году

Виды вентиляций в деревянном доме

На современном этапе различают несколько видов вентиляционных систем в деревянных домах:

  • Принудительная вентиляционная система. Используется не только в деревянных домах, но и во всех остальных сооружениях и зданиях. Требуется установка вытяжки в деревянном доме. Ее принцип действия заключается в том, что при помощи насоса в помещение нагнетается воздух с улицы и при этом удаляется внутренний застоявшийся воздух. Такие системы достаточно эффективны, но имеют много недостатков, таких как невозможность регулирования подачи и температуры уличного воздуха, неспособность обеспечивать свежим воздухом все помещения дома, а так же вместе с уличным воздухом приносится пыль и загрязнения.
  • Вентилирование при помощи естественной циркуляции. Это проветривание вручную или при помощи встроенных вентиляционных каналов. Такая система архаична и не может качественно вентилировать весь дом.
  • Комбинированная система циркуляции – это соединение двух вышеперечисленных систем в одну. Она предусматривает, что вытяжка происходит за счет естественной циркуляции, а принудительный приток воздуха при помощи вентиляторов.

Для деревянных домов лучше всего применять комбинированную систему. Она не только качественно вентилирует помещения во всём доме, но и экономит около 40% электроэнергии по сравнению с принудительной системой.

Техническое задание

На этапе проектирования вентиляции первым делом нужно составить техническое задание, прописав требования к объемам и функциям воздухообмена в каждой части помещения. В зависимости от назначения комнаты, параметры вытяжной системы могут меняться.

Чтобы успешно и правильно реализовать монтаж, нужно следовать таким принципам:

  • Жилые комнаты, спортивные залы или гостиные. Эти помещения нуждаются в бесперебойной подаче свежего воздуха, т. к. в них постоянно находятся люди. Оптимальный объем определяется числом проживающих или присутствующих людей. Также могут предъявляться требования к микроклимату, а именно к температуре и влажности входящих потоков.
  • Ванная, прачечная и уборная. Здесь должна присутствовать естественная вентиляция, которая будет выводить отработанный воздух при работе механических систем.
  • Кухня. Эта часть помещения считается технической и характеризуется постоянным повышением влажности. К тому же на кухне скапливаются запахи газа и продуктов питания, поэтому их нужно быстро и эффективно выводить наружу. Для таких целей используется многофункциональная принудительная вытяжка.
  • Коридор и прихожая. Задача вытяжки в такой части дома заключается в свободном перемещении воздушных масс и сбалансированном воздухообмене.
  • Кладовка. Помещение оснащается естественной вытяжкой.
  • Бойлерная или топочная. Эти комнаты требуют регулярного выведения продуктов горения посредством естественной вентиляции, то есть через трубу.

Также автономные вентиляционные системы должны присутствовать в рабочих помещениях, таких как гараж и мастерская. Мощность и рабочие параметры оборудования определяются площадью и назначением комнаты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
