Индукционный котел отопления: все про принцип работы + 2 варианта устройства своими руками

Экономичность

По утверждениям сэра Исаака Ньютона, энергия ниоткуда не берется и никуда не девается.

Вечный двигатель не предусмотрен. Чтобы нагреть указанное количество воздуха на 10 градусов необходимо применить строго конкретную величину тепловой энергии, не взирая на устройство нагревателя.

Каждое преобразование энергии в независимости от ее типа она осуществляет физическую работу или применяется в нагреве окружающей среды. Из этого следует, что единственным теоретическим объяснением для «типа» более высокой полезности котла с индукционной схемой является наименьшее рассеивание тепла в окружающей среде.

Уточняем: вся электрическая аппаратура прямого нагрева обладает 100% КПД.

Вся задействованная электрическая энергия целиком превратиться в тепловую: из 1 КВт электричества возможно получение 1 КВт тепловой мощности.

Данные факты не выдерживают никакой критики:

Во время установки котла в отопительной комнате тепло, которое не подлежало поглощению теплоносителем, в конце концов задействовано в обогреве.

При соизмеримой или худшей корпусной теплоизоляции котла на 50% низкие тепловые потери выглядят сомнительно.

Вывод:

Рыночная цена индукционных конструкций завышена.

Их экономичность просто вранье. Электрическую мощность к оборудования подбирается из расчета стандартных 40 Вват на отапливаемое помещение объемом 1 куб. м. Если же недавний покупатель попробует обогреть 4-киловаттным прибором дом в двести куб. м., то лишь осознает свою наивность.

Но, исключая всю дезинформацию, которую придали индукционным конструкциям, основания на существование у нее имеется. Превышенная рыночная цена приводит к желанию построить, обладающий схемой индукции котел отопления своими руками. И сейчас мы выясним как это сделать:

Сердечник

У него должны быть следующие свойства:

• проводящие — вихревые токи не будут наводиться в диэлектрике;
• сопротивляемость ржавчине – коррозия в закрытом контуре до добра не довет;
• ферромагнитными – диамагнетик исключает связь с электро-магнитным полем.

Варианты решения:

• он должен располагать рубленой проволокой, которая не подвергается ржавению – её неудобство содержит ограничение импровизированного котла с обеих сторон металлической сеткой;
• плотно входящий в трубу винтовой шнек отличное решение – при движении по канавам в нем, самый большой тепло-объем будет взиматься водой;
• скатанные из нихромовой проволоки «ежики», плотно помещенные в трубу;
• соответствующим методом в трубу можно вставить кухонные мочалки из нержавеющего металла.

Рекомендуем: Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками

Ниже расположен чертеж котла отопления своими руками.

Как самому сделать прибор

Индукционный котёл можно изготовить своими руками, главное следовать изложенной ниже инструкции.

Реальная экономия или наглый обман? Особенности индукционных котлов отопления

Простота в обслуживании и эффективный обогрев! Всё это — качества отопительного электрокотла для дома

Какова же их настоящая сущность? Схемы газовых котлов отопления

Необходимые инструменты и материалы

• Кусачки, плоскогубцы.
• Циркуляционный насос.
• Инвертор сварочный.
• Шаровые краны и переходники потребуются при монтаже агрегата к системе обогрева.
• Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как обмотку со старых катушек лучше не применять. Сечение провода, которое подходит для обмотки патрубка — 0.2 мм, 0.8 мм, 3 мм.
• Отрезок пластиковой трубы — корпус конструкции.

Порядок выполнения работ

Для сборки простого индукционного котла не понадобится применять сложные инструменты и дорогостоящие материалы.

Все что понадобится — сварочный аппарат инвертированного типа. Основные и пошаговые этапы изготовления:

• Стальную либо нержавеющую проволоку нарезать при помощи кусачек на отрезки от 5 до 7 см.
• Пластиковая труба для сборки корпуса аппарата с диаметром 5 см. Трубу следует плотно заполнить нарезанными кусками проволоки и уложить её так, чтобы внутри не было пустого места.
• На торцевых частях трубы крепится мелкочастотная металлическая сетка.
• Короткие отрезки труб крепятся в нижней и верхней части основной трубы.
• Трубу плотно обмотать медной проволокой, количество витков не меньше 90. Между витками следует соблюдать одинаковое расстояние.

Важно! Все открытые участки медной проволоки следует изолировать специальными материалами, которые имеют хорошую электро- и теплопроводность. Индукционный котёл требует обязательного заземления

• К корпусной части нагревателя подключаются специальные переходники, предназначенные для врезки в отопительные или водопроводные конструкции.
• Устанавливается циркулярный насос.
• К готовой катушке подключается инвертирующий элемент на 18—25 А.
• Отопительная система готова к заполнению теплоносителем.

Внимание! Не запускайте котёл отопления, если в конструкции отсутствует теплоноситель. В противоположном случае пластиковый материал корпуса начнёт плавиться. В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение

В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Для установки индукционной системы подойдёт отопительная конструкция закрытого типа с насосом, который будет создавать циркуляцию воды в трубопроводе.

Трубы, выполненные из пластика, также подойдут для монтажных работ при подключении самодельного отопительного устройства.

При установке обязательно требуется соблюдать расстояние до предметов, которые находятся вблизи. По правилам безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и больше, от пола и потолка 80 см и больше. Рекомендуется у выводного патрубка установить прибор для измерения давления жидкости в замкнутом пространстве и ручной воздухоотводчик.

Как подключить котел своими руками, схема

• Источник постоянного тока 220 V.
• Индукционный котёл.
• Группа элементов безопасности (прибор для измерения давления жидкости, воздухоотводчик).
• Шар-кран.
• Циркуляционный насос.
• Фильтр сетчатый.
• Бак мембранный для водоснабжения.
• Радиатор.
• Указатель линии наполнения и слива отопительной системы.

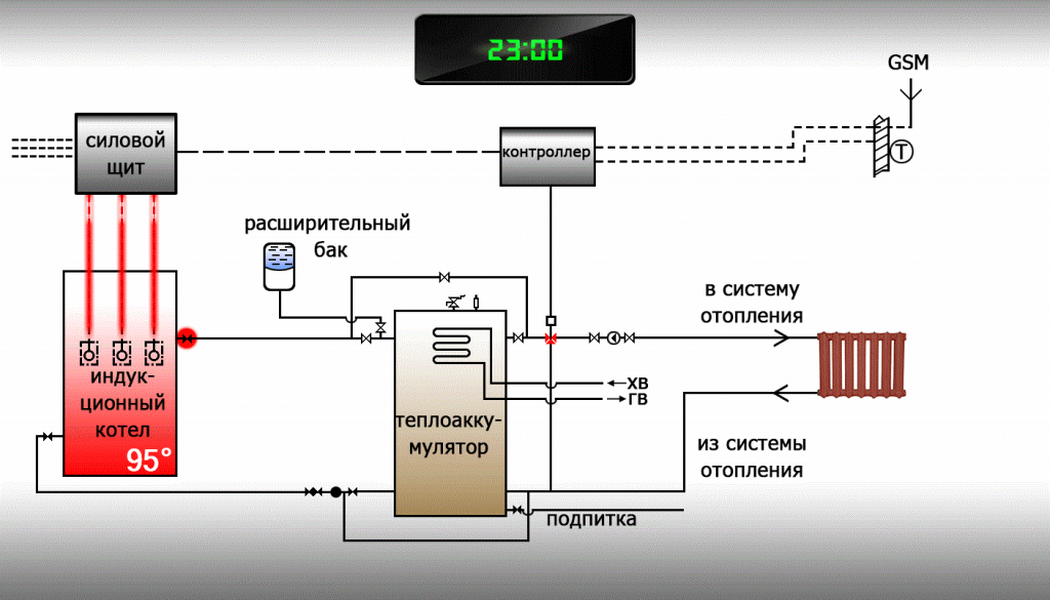

Фото 2. Схема подключения индукционного котла к системе отопления. Цифрами обозначены части конструкции.

Более сложный вариант индукционного вихревого котла ↑ ↑

Для того чтобы сделать этот самодельный индукционный котел потребуются навыки работы со сварочным аппаратом и трехфазный трансформатор, желательно чтобы он был оснащен крепежом.

Конструкция состоит из двух вваренных друг в друга труб. Если взглянуть на них сверху, то сваренные между собой трубы будут напоминать бублик. Он одновременно выполняет функцию сердечника (проводника создаваемой магнитным полем энергии) и работает в качестве нагревательного элемента.

Обмотку наматывают на корпус котла, благодаря чему повышается производительность при относительно небольших габаритах и весе.

Для подводки и вывода циркулирующего в системе отопления теплоносителя в корпус вваривают подающий и выходной патрубки.

Рекомендовано для исключения потерь получаемой при работе прибора тепловой энергии и утечек тока поместить сделанный собственноручно тепловой котел в изоляционный кожух.

Нагревание теплоносителя происходит при непосредственном контакте его с обмоткой по стандартной для индукционного оборудования схеме.

Индукционной нагревательной системой можно оборудовать только закрытую отопительную сеть с обеспеченной насосом принудительной циркуляцией.

Допустимо включение прибора в систему отопления с пластиковым трубопроводом.

Между поверхностью стен, другими приборами и индукционным котлом должна быть соблюдена дистанция не менее 30 см, от плоскости пола и потолка расстояние более 80 см.

Рекомендовано за выводным патрубком встроить группу безопасности: манометр, автоматическое устройство для отвода воздуха, подрывной клапан.

Безусловно, с изготовлением последнего варианта придется немало повозиться, зато результат и экономический эффект без сомнений доставит удовольствие. Заводское индукционное оборудование три десятилетия работает как часы, не требуя ремонта. Самодельный прибор прослужит не меньше 25 лет, а если приложить максимум старания, то и больше.

Не исключено, что первоначально собственноручное производство индукционного вихревого котла может показаться довольно трудоемким и сложным. Но пользы от него будет немало. Кроме ощутимого для семейного бюджета расхода на приобретение дорогостоящего заводского оборудования благодаря полезной самоделке еще и существенно снизятся затраты недешевой электроэнергии.

Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительнос тью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками. Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии

Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасные и экологически чистые. Во время их эксплуатации не выделяется никаких побочных продуктов, способных навредить человеку и состоянию окружающей среды.

Содержание пошаговой инструкции:

Сборка котла отопления на электродах

Устройства данного типа стали активно использоваться лишь в последние 10-15 лет. Это более технологичные приспособления, по сравнению с ТЭНовыми.

Конструкция

В электронных электрических котлах жидкость играет роль нагревательного элемента. Собранный своими руками электрический котел данного типа представляет собой корпус из металла, внутри которого расположен изолированный стальной электрод.

На корпус подается 0, а на электрод — фаза. Во время подачи напряжения начинается колебание ионов воды с частотой в 50 герц. При этом жидкость постепенно нагревается. Благодаря такому свойству подобные котлы еще называют ионными.

Размеры электродных котлов невелики. Их можно сделать из трубы сечением до 320 мм и длиной до 60 см. Однако электрокотел для отопления дома своими руками можно сделать и намного меньше.

Преимущества:

• небольшие размеры, благодаря которым ионный котел можно разместить даже в небольшой квартире;
• отсутствие, так называемого, «сухого хода», что гарантирует исправность котла, поскольку без жидкости внутри он не будет работать;
• устойчивость к перепадам напряжения;
• высокая скорость нагрева и остывания, что означает легкость регулировки;
• экономичность в потреблении электроэнергии по сравнению с приборами на ТЭНах.

Среди недостатков таких котлов можно назвать следующие моменты:

важным условием эффективного функционирования электродного котла является уровень теплопроводности и качество теплоносителя;
прибор необходимо надежно заземлить, поскольку велик риск поражения электрическим током;
важно исключить возможность попадания внутрь системы воздуха, иначе, электроды придут в негодность из-за коррозии.

Что же такое индукционный котел?

Индукционные системы отопления начали использовать в 80-х годах прошлого столетия на промышленных предприятиях. Бытовые же приборы появились только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако, принцип их работы остается неизменным.

Название данных отопительных систем и приборов уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы состоит в том, что если через проволоку достаточно большого диаметра в сечении, накрученную в виде катушки, пропустить переменный ток, то вокруг этой первичной обмотки создается мощное электромагнитное поле. Если в этом поле окажется проводник, то в нем будет наводиться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают расположенный в нем сердечник из сплава, обладающего магнитными свойствами, то получается своеобразный короткозамкнутый контур. И за счёт появления на нем блуждающих токов Фуко, происходит очень быстрый и сильный нагрев этого материала.

Как самостоятельно изготовить индукционный котел?

Существует немало конструкций индукционных котлов. Некоторые из них сложны для самостоятельного исполнения, другие – попроще. Далее будут рассмотрены относительно доступные варианты, которые можно изготовить в домашних условиях. Однако, чтобы воплотить эти проекты в жизнь, потребуются определенные материалы и инструменты.

Первый вариант – с использованием индукционной варочной панели

Этот вариант отопительного прибора можно назвать экспериментальным. Он подходит для отопления небольшого помещения в 20÷25 м². В отопительный контур, отапливаемый от такого прибора, лучше всего установить алюминиевые или биметаллические радиаторы, которые быстро прогреваются и отдают тепло в помещение. К тому же объем таких радиаторов невелик, поэтому потребуется небольшое количество теплоносителя, который будет быстро нагреваться в индукционном мини-котле.

Источником переменного электромагнитного поля в данном проекте является индукционная варочная панель, которая, возможно, была заменена на более современную модель, и пока без дела валяется в кладовой.

Для изготовления этой модели отопительного прибора, работающего по индукционному принципу, потребуются следующие материалы:

• Стальная профильная труба 50×25 мм, десять отрезков длиной в 500 мм и два в 300 мм – для изготовления теплообменника котла.
• Стальная профильная труба 50×30 мм, две штуки длиной в 500 мм и один в 700 мм – для изготовления кронштейна.
• Стальная труба диаметром в 20÷25 мм — два отрезка длиной в 120÷150 мм.
• Стальной лист толщиной в 3÷4 мм для изготовления расширительного бачка размером 270×270×100 мм.
• Полипропиленовые трубы. Их количество будет зависеть от конкретной схемы, которая делается для определенного места размещения котла и его обвязки. Для соединения труб потребуются сопутствующие элементы – муфты, уголки, резьбовые фитинги и т.п. – здесь можно проявить собственное видение обвязки и разводки труб.
• Шаровые краны, которые будут перекрывать движение теплоносителя при необходимости проведения профилактических или ремонтных работ на отопительном оборудовании.

Кроме этих материалов, необходимо подготовить некоторые другие приборы и принадлежности, необходимые для выполнения монтажа и для установки в обвязку котла.

• Циркуляционный насос.
• Индукционная электрическая двухкомфорочная плита – по-другому ее часто называют панелью.

Для выполнения работ потребуется некоторые инструменты и приборы, а также, безусловно, умение с ними работать:

• Сварочный аппарат.
• Прибор для пайки полипропиленовых труб.
• Газовый ключ.
• Электрическая дрель.
• «Болгарка» (шлифмашинка).

Монтаж и правила эксплуатации

Если правильно сделать индукционный котёл, он будет служить на протяжении долгих лет, однако следует соблюдать правила эксплуатации и качественно выполнить монтаж оборудования. В процессе проведения работ следует помнить о таких нюансах:

• Дополнительно нужно установить мотор для принудительной циркуляции теплоносителя. Система отопления должна быть закрытой. Только в таких условиях можно использовать самодельные индукционные агрегаты.
• Индукционные котлы, которые были изготовлены в домашних условиях, могут безопасно обслуживать отопительную систему, где разводка сделана из пластиковых труб.
• При монтаже котла следует выдерживать расстояние от прибора до стен, потолка и пола, чтобы избежать возможных неприятностей в процессе эксплуатации.
• Чтобы из системы имел возможность выходить лишний воздух, следует установить подрывной клапан на патрубок.

Изготовление вихревого котла требует гораздо больше времени, усилий, знаний и материалов, зато обогревать помещения он будет более эффективно, потребляя при этом малое количество электроэнергии.

Изготовленный своими руками индукционный котёл прослужит на протяжении четверти века, если обеспечить ему необходимые для эффективного функционирования условия. Сделать его просто, а производительность мало в чём уступает покупному оборудованию, поэтому такие приборы считаются одним из лучших вариантов для обслуживания отопительных систем.

Обогреватель из индукционной плитки

Индукционная плита

Зная этот принцип можно за пару часов соорудить полноценный обогреватель, который будет не только эффективным, но и экономным. Используя его можно сэкономить около 50% электроэнергии, если сравнивать с аналогичным калорифером, работающем на ТЭНах.

Что понадобится для изготовления

Вариант индукционного нагревателя

Для изготовления понадобится:

Индукционная плитка мощностью 1,2 кВт

Плитка подойдёт самая дешевая, без встроенных программ для приготовления пищи. Стоимость около 1,2 тыс.рублей.

Гофрированный стальной шланг длиной около 2 метров

Продаётся в строительных магазинах, в отделе сантехника. Стоимость около 500 рублей.

• Два фитинга для соединения шланга
• Алюминиевый радиатор

Количество секций подбирается под отапливаемую площадь. Примерный расчет 1кВт на 10 м².

Кусок медной трубки, около 20 см

Делаем котёл отопления

Обязательно нужно закольцевать спираль, иначе она не будет нагреваться

Котёл отопления – ёмкость, где будет происходить нагрев теплоносителя, т.е. воды. Для его изготовления из гофрированного металлического шланга формируем спираль, как показано на рис.2. Для этого понадобится около 1 метра. Формировать спираль нужно таким образом, чтобы оставшихся концов шланга хватало для подключения к алюминиевому радиатору.

Полученную спираль нужно закольцевать, т.е. соединить окончание спирали с её центром при помощи медного отрезка трубки (см. рис.2). Это нужно для того, чтобы индукционная плитка распознавала котёл и нагревала его.

Можно сделать котёл и другой формы. Например, как показано на фото ниже.

Эта вариация тоже закольцована, соединена при помощи олова

Подсоединяем котел к радиатору

Верх – подача, низ – обратка, — система самотёка

При помощи фитингов подсоединяем оба конца к радиатору. Схема развязки вверх-низ, односторонняя.

Подключение к плитке и проверка работоспособности

Проверяем работоспособность на полной мощности

Теперь заливаем в систему теплоноситель. Откручиваем верхнюю гайку радиатора и наполняем его водой. Немного оставляем пустого пространства, которое нужно для расширения воды.

Помещаем спираль-котёл на индукционную плитку. И проверяем работоспособность системы. Если всё сделано правильно, то радиатор нагреется до 60 градусов в течение 5 минут.

Более компактное положение

Чтобы плитка не занимала место, её можно прикрепить к стене, т.е. вертикально.

Приборы управления и контроля

Параллельный тумблер

Для того чтобы организовать автоматическое управление индукционным отоплением без лишних затрат нужно включение плиты сделать механическим. Для этого разбираем плиту, и на плате находим клеммы включения и припаиваем к ним параллельный тумблер. Это нужно для того, чтобы плита начинала работать при подключении к электросети сразу же.

Теперь можно подключить различные регулировочные датчики. Например, датчик температуры.

Датчик температуры

Также можно настроить включение отопления по таймеру. С этой задачей справится обычный механический таймер, — минимальное значение 15 минут.

Бюджетный таймер включения

Изготовление котла отопления для дома

Сделать самодельный котел отопления, который работает по принципу индукции достаточно легко. Главное, чтобы технические характеристики сделанного своими руками устройства соответствовали требуемому объему проделываемой им работы.

Для создания самодельного агрегата, работающего по принципу индукции, обязательно понадобится сварочный инвертор. Безупречным вариантом для проведения работ будет инвертор с возможностью регулировки тока. Средняя величина тока в сварочном аппарате равна 15 ампер, но для создания индукционного котла понадобится более мощный прибор.

1. Нагревательными элементами в изделии будут фрагменты проволоки из нержавейки или катанки. Подойдет проволока 0,7 мм, поделенная на куски длинной 4-5 см.
2. Корпус изготавливается из пластиковой трубы с толстыми стенками —  0,5 см.
3. Подключение устройства к сети отопления должно происходить с помощью специальных переходников, через которые и будет поступать и отводится в емкость котла теплоноситель.
4. Дно трубы следует обработать соответствующим образом: закрыть мелкой металлической сеткой, чтобы фрагменты проволоки не могли выпасть.
5. Верхняя часть трубы закрывается аналогичной сеткой.
6. Чтобы создать индукционную катушку, вокруг пластиковой трубы нужно намотать 90 витков провода (медный, эмалированный). Витки должны накладываться плотно и бережно ближе к центру трубы.

Готовый агрегат можно присоединять к системе. Монтаж должен происходить неторопливо и последовательно.

1. Если это не было сделано заранее, из системы вырезается часть трубы, соответствующая размерам котла.
2. Катушка соединяется с инверторным корпусом, и система заполняется теплоносителем.

Ни в коем случае нельзя включать сделанный своими руками индукционный электрокотел в пустой системе – пластик расплавится, и может случиться авария.

Для повышения мер безопасности нужно заземлить нагревательное устройство.

Конструкция и принцип работы

Электрокотлы имеют довольно простую конструкцию. Все устройства оборудованы нагревательным элементом и ёмкостью для проводника тепла. По типу нагревательного элемента электрокотлы разделяются на:

• устройства с тэнами (трубчатыми нагревателями);
• индукционные котлы;
• приборы с электродными нагревателями.

Электрокотлы классифицируются на 3 вида Читать подробнее: индукционный котел отопления своими руками.

Передвигаться теплоноситель по системе может в принудительном порядке с помощью установки дополнительного оборудования (насосов). Также для этой цели могут использоваться элементарные законы физики и сила земной гравитации. При автоматической циркуляции насос устанавливается на входе обратки.

Устройство с тепловым электронагревателем

Такие устройства считаются самыми популярными благодаря простой конструкции и небольшой стоимости. ТЭН (нагревательный элемент) устанавливается в ёмкость, где и прогревается проводник тепла до нужной температуры. При прохождении тока по спирали тэна она нагревается до высокой температуры, благодаря чему и происходит нагрев жидкости.

Нагревательный элемент защищён от перегревания, так как вода постоянно циркулирует и охлаждает его. Чтобы поддерживать постоянный уровень температуры проводника тепла, устанавливается термостат, который отключает тэн в случае превышения установленной температуры. Включается аппарат снова, когда показатели будут уменьшены до минимальных.

Электрический котёл для отопления своими руками сделать несложно, если сравнивать его изготовление с другими видами отопительного оборудования. Он не будет обладать достоинствами покупных аналогов, но всё же возложенную на него функцию выполнит.

Для самостоятельного изготовления устройства понадобятся только нагревательные трубчатые элементы и ёмкость. Но идеальным такой котёл считать не стоит, поскольку его КПД будет ниже 80%. Многое зависит и от качества тэнов, на которых образуется накипь из-за растворённых в воде солей. Зачастую она приводит к выходу оборудования из строя из-за перегрева. Как показывает практика, накипь слоем 1 мм снижает КПД на 10-15%. Но даже учитывая это, электрические конструкции для нагрева помещений пользуются большой популярностью.

КПД такого устройства будет далек от 100%

Индукционные аппараты

Такие устройства, в отличие от тэновых моделей, имеют КПД, приближённый к 100%. К тому же они долговечны. Срок их службы составляет около 25-35 лет, при этом дополнительно они могут выполнять функцию бойлера, нагревая воду. Благодаря преобразованию энергии практически без потерь котлы индукционного типа имеют самую высокую энергоэффективность.

Тем не менее такой тип оборудования не стал популярным у домашних мастеров, поскольку индукционный самодельный электрокотел для отопления дома сделать очень сложно. Связано это с необходимостью использования электронных преобразователей напряжения.

Конструкция такого устройства состоит из катушки (индуктора), которая установлена на металлический сердечник. Последний представляет собой змеевик из труб, по которым движется теплоноситель.

Индукционный котёл отличается от тэновых устройств тем, что площадь соприкосновения воды или антифриза с нагревательным элементом у него в несколько раз выше. Поэтому и КПД индукционных агрегатов равняется 99-100%. Накипи в них образуется в несколько раз меньше, поскольку создаются микровибрации, которые предотвращают такой процесс. Электрокотлы также имеют защиту от перегревания элекроэлемента, так как вода постоянно циркулирует.

Электродный агрегат

Конструкция на электродной основе чем-то напоминает «армейский» кипятильник. Она состоит из двух лезвий, между которыми есть зазор в 1-2 мм. В качестве теплоносителя используется вода с растворённой солью.

Электродный котёл включает в себя отрезок металлической трубы. Внутри расположен электрод, который закрыт с помощью втулок. Обязательно должно быть хорошее заземление с трубой, которое соединяют с корпусом котла.

Такой котёл имеет простую конструкцию

При подготовке теплопроводника необходимо правильно рассчитать количество соли, так как от этого показателя будет зависеть сила тока в цепи, то есть мощность устройства. Для корректировки температуры используют термостат. Также прибор оснащён автоматической системой отключения.

Немного теории

Сделать это устройство под силу каждому

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Устройство индукционного котла отопления

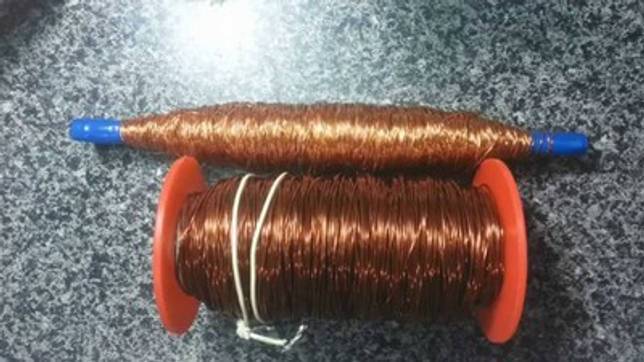

«Индукционник» состоит из сердечника, тороидальной обмотки, генератора высоких частот и вспомогательных элементов. Первый выполняет роль теплообменника: нагреваясь он отдает тепло воде или другой жидкости, протекающей через отопитель. Силовой провод расположен вокруг сердечника таким образом, что вихревые токи, возникающие в металле, вызывают его нагрев. Изготавливают элемент из медного проводника большого сечения.

Обмотку подключают к генератору высокочастотных импульсов, за счет которого получают ток заданной частоты. Управляет процессом электронный блок, который отслеживает степень нагрева и может, в случае нештатной ситуации, аварийно отключить прибор. Закрыт отопитель теплоизоляционным материалом и внешней декоративной оболочкой. Корпус защищает оператора от получения ожогов и электротравм при возможном повреждении изоляции.
