Правила подключения проточного водонагревателя, советы специалистов

Как пользоваться проточным нагревателем?

Важно разбираться не только в порядке подключения проточного водонагревателя, но и в особенностях его использования. В случае если спираль нагревателя будет покрыта жидкостью в недостаточном объеме, она сломается и пользоваться прибором станет невозможно

В случае если спираль нагревателя будет покрыта жидкостью в недостаточном объеме, она сломается и пользоваться прибором станет невозможно.

Как пользоваться проточным нагревателем

Схема подключения водонагревателя в квартире

Вне зависимости от выбранного вами варианта подсоединения проточного нагревателя использование такого устройства выполняется в следующем порядке:

• открывается вентиль;
• холодная вода переводится на нагреватель;
• через некоторое время из лейки нагревателя начинает выходить холодная жидкость;
• вы включаете водонагреватель;

• спустя 30-60 секунд из лейки идет уже нагретая вода.

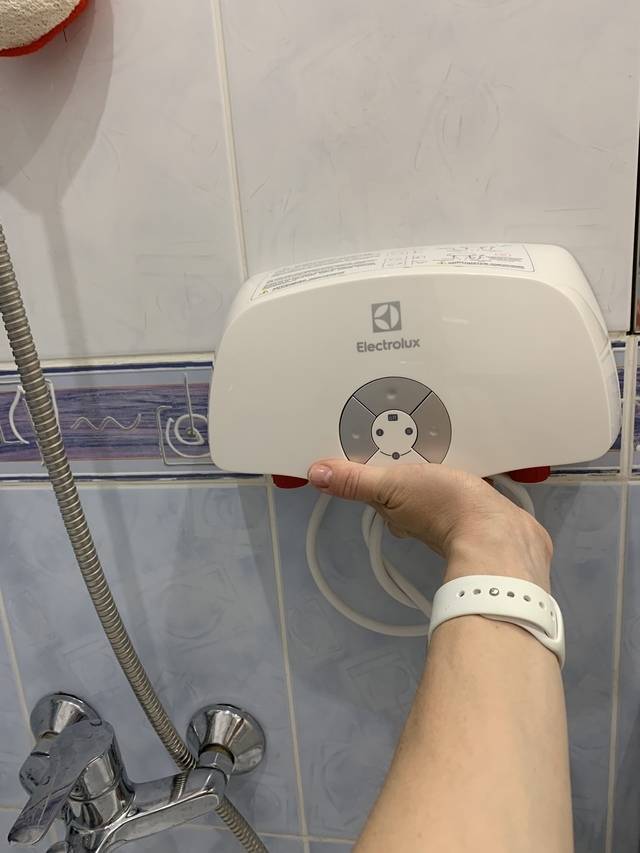

  Как пользоваться проточным нагревателем

Выключение прибора выполняется в аналогичном порядке – вы отключаете нагреватель, ждете, пока из душевой лейки начинает идти холодная жидкость, и лишь после этого выключаете подачу воды.

Как подключить проточный водонагреватель в квартире

Монтаж электрического водонагревателя

Разобравшись с типом и принципом действия водонагревательных приборов, можно переходить непосредственно к рассмотрению процесса монтажа

И здесь важно произвести подключение правильно

Этап № 1 – проверка электросети

Прежде чем решать, как подключить проточный водонагреватель к электросети, следует убедиться в том, что электропроводка в доме способна выдержать такую нагрузку.

На рынке представлены модели мощностью от 3-х кВт до 27 кВт. Если в квартире проводка старая и нет возможности ее заменить, нужно выбирать прибор мощностью 3 кВт, 5 кВт или 8 кВт. При большом расходе воды необходима напорная модель, которая должна подключаться через отдельную линию и устройство защитного отключения (УЗО).

То есть мощные модели требуют стационарной установки, для которой потребуется следующее:

• электросеть переменного тока с напряжением 220 В;
• медный кабель (обязательно трехжильный) с минимальным сечением 3 мм х 2,5 мм;
• УЗО, подбираемое согласно мощности нагревательного электроприбора (в большинстве случаев показатель мощности соответствует 30 А).

Проточным водонагревателем нельзя пользоваться без заземления. А если его планируется устанавливать на нагревающейся поверхности, сечение кабеля необходимо увеличить.

Этап № 2 – выбор места установки

При выборе места установки учитывается тип оборудования. Безнапорные устройства устанавливаются непосредственно возле водоразборной точки, то есть над раковиной или душем. Такие модели, как правило, уже укомплектованы краном с гусаком или душевой лейкой. Поэтому их можно подключить как к крану, так и к душевой кабине.

При выборе места монтажа также следует учесть и удобство обслуживания. Каждому жильцу квартиры должно быть удобно включать прибор и регулировать температуру нагрева воды.

Показатели нагрева для напорных водонагревателей устанавливать не нужно, так как эти устройства имеют встроенные программы. Их также не нужно постоянно включать и выключать. Поэтому располагают такие агрегаты неподалеку от водоразборной точки или стояка, например, в санузле или на кухне.

Этап № 3 – сам процесс установки

Теперь нужно подготовить дрель и сверла по дереву или бетону. Далее необходимо выполнить следующий алгоритм действий:

• убедиться, что выключатель прибора установлен на позицию «Выкл.»;
• приложить к стене кронштейны или монтажную пластину, обозначить места сверления и просверлить отверстия;
• в отверстия вставить дюбеля.

Теперь водонагреватель можно подключать к электрической сети и системе водоснабжения.

Этап № 4 — подключение к электросети

На этом этапе необходимо соблюдать предельную осторожность, так как придется работать с электричеством. Поэтому для начала нужно убедиться, что в сети отсутствует напряжение

В задней стенке водонагревателя есть специальное отверстие, через которое вставляется электрический кабель. Оно закрыто резиновой заглушкой. Когда кабель окажется на своем месте, прибор вешают на стену и прикручивают шурупами, проверяя правильность его расположения с помощью строительного уровня.

Концы проводов зачищаются и вставляются в клеммную коробку в соответствии с цветовым обозначением. Для улучшения фиксации проводов нужно затянуть крепежные винты.

Нельзя забывать о заземлении и необходимости установки защитного автомата (УЗО).

Его устанавливают в распределительном щитке.

Этап № 5 – подключение к системе водоснабжения

В нижней части корпуса есть два отверстия:

• входное – для подключения холодной воды;
• выходное – для подачи горячей воды.

Безнапорную модель достаточно подключить к смесителю гибким шлангом через входное отверстие. В выходное отверстие подключается душевой шланг с предварительно открученной лейкой. Лейку нужно использовать ту, которая поставляется в комплекте. Она имеет сопла меньшего размера, которые не затрудняют нагрев воды.

Подключение проточного водонагревателя к водопроводу – более сложный процесс, предполагающий использование напорных моделей, к которым подключаются несколько водоразборных точек. Этот способ подразумевает врезку в водопроводную трубу. При проведении работ требуется соблюдение следующих правил:

• врезку нужно делать как можно ближе к точкам;
• вентиль устанавливать возле врезки таким образом, чтобы доступ к нему был постоянно свободен.

Посмотрев схему подключения проточного водонагревателя, можно увидеть два вентиля. Одни из них служит для перекрытия холодной воды, второй – только для перекрытия воды, поступающей в устройство. Далее в трубу врезается тройник, в который вставляется шланг.

Стоимость

Многих интересует цена установки водонагревателя. При привлечении к монтажу оборудования профессионалов нужно помнить, что стоимость подобной услуги варьирует в зависимости от объёма выполняемых работ.

Базовая установка водогрейного прибора представлена монтажом бака, обеспечением полной герметизации, подсоединением к электрической сети и водопроводной системе, а также подсоединением клапанного устройства и инструктажем по технике безопасности при эксплуатации бойлера.

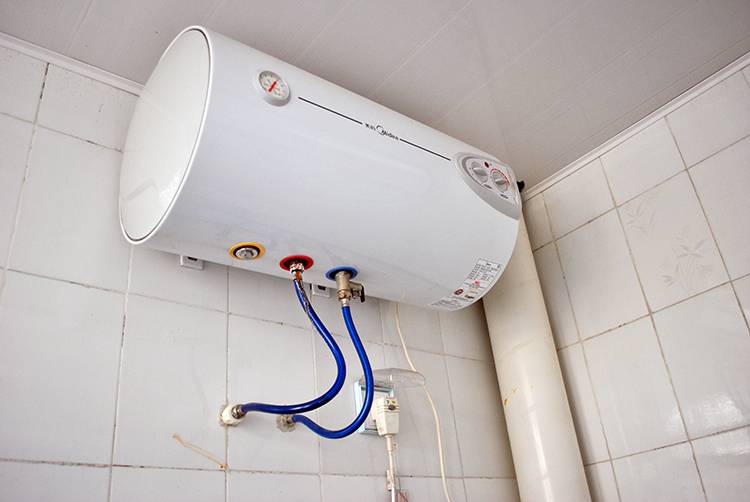

Водонагреватель после монтажа

Средняя стоимость монтажа накопительного водонагревателя:

• при наличии готовых коммуникаций — 1550-2250 руб.;
• с установкой точек на подачу холодной и отвод горячей воды — 2550-3850 руб.;
• с установкой или обновлением системы электроснабжения — 2550-3850 руб.;
• с работами по электрике и сантехнике — 3550-5450 руб.

Средняя стоимость монтажа проточного оборудования:

• при наличии готовых коммуникаций — 1650-2450 руб.;
• с выводом горячего водоснабжения в душевую насадку — 2550-3750 руб.;
• с выводом горячего водоснабжения на полную систему — 2850-4250 руб.;
• с установкой или обновлением системы электроснабжения — 2850-4250 руб.;
• с работами по электрике и сантехнике — 3750-5950 руб.

В перечень дополнительных услуг входит установка тройника и автомата, врезка и подсоединение кранов или вентилей, перфорация стен и прокладка электрического кабеля.

Если нет уверенности в том, что самостоятельный монтаж будет полностью правильным и позволит беспроблемно эксплуатировать водогрейный прибор, то целесообразно привлечь к установке устройства грамотных специалистов.

Конструкция и особенности

Устройство проточного водонагревателя не отличается особой сложностью. Здесь применяется единая схема для всех моделей: холодная вода проходит через корпус изделия, где нагревательный элемент отдает ей свое тепло. Пользователь только открыл кран — внутри устройства мгновенно срабатывает реле, отвечающее за давление, в течение нескольких секунд вода нагревается до нужной температуры (зависит от мощности ТЭН), которая устанавливается вручную.

Внутри проточный водонагреватель оборудован специальным прерывателем, который сразу отключает питание, если температура воды резко возрастает и становится гораздо выше критического уровня. От возможных перепадов давления внутри водопровода, что может произойти в любую минуту, изделие надежно защищено встроенным стабилизатором.

Водонагреватели этого вида имеют отличия по типу нагревателя и системе управления.

Типы нагревателей

Как главная составляющая конструкции всех электроприборов, нагреватель обычно выпускается в виде спирали или ТЭН. В изделиях с неизолированной спиралью ее помещают в специальный блок из пластиковых трубок, находящийся внутри корпуса из весьма прочного пластика. При подключении такого устройства к сети происходит нагрев спиралей, а проходящий поток воды отбирает это тепло. Из-за малого объема воды в емкости и небольшой массы всего устройства остаточного тепловыделения после отключения не происходит, поэтому накипь не образуется. Такие изделия применяют для подогревания воды в бассейнах, в быту их следует использовать в регионах с очень жесткой водой.

Закрытые ТЭН работают по такому же принципу, нагревая поток проходящей через них воды, но у них спираль заключена в корпус из меди или латуни, поэтому в противопожарном смысле они намного надежнее, чем первый вариант.

Система управления

Водонагреватели проточного типа можно разделить по типу управления ними.

Гидравлическое — этот вид менее точен, у него имеется 6 ступеней мощности, переключение производится вручную при помощи переключателя.
Электронного типа — терморегулятор контролирует нагрев самостоятельно, пользователи только устанавливают приемлемую для них температуру. Такой вид управления считается весьма удобным.

При использовании механического варианта управления внутри изделия располагается гидравлический блок с мембраной, которая осуществляет включение или выключение прибора в зависимости от давления воды.

Недостатком такого управления является тот факт, что при небольшом давлении в водопроводе нагревательный элемент не включится.

Электроника управляет всем процессом с помощью микропроцессора, а специальные датчики помогают ей обеспечить любую температуру, независимо от напора, она же задает оптимальную мощность, существенно сокращая расход электрической энергии.

Установка проточного водонагревателя своими руками

Монтаж начинается с определения места. Берем уровень, карандаш и отмечаем место будущей установки.Снимаем верхнюю крышку с водонагревателя и прикладываем к стене, уровнемвыводим горизонталь и отмечаем будущие отверстия. Используя дрель, сверлимотверстия под дюбеля (или пробки – кому как нравится). Устанавливаем дюбеля ишурупами крепим прибор к стене.

Обычно, в комплекте имеется необходимый крепеж, но частобывает, так, что сами дюбеля короткие (например, на стене толстый слойштукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрестизаранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Установка и подключение проточного водонагревателя к водопроводу и электросети

Проточники малой мощности

Однако главное преимущество таких маломощных проточников (до 3,5кВт) в том, что их можно подключать в обычную 16А розетку.

Подойдет даже та, куда вы включаете стиральную машинку.

Все что выше – требует отдельной проводки со щитовой

При этом обратите внимание, большинство моделей на 5,5кВт-6,5кВт имеют на панели два переключателя, которые запускают устройство в трех режимах:. минимальном – 2,2-3,0кВт

минимальном – 2,2-3,0кВт

среднем – 3,3-3,5кВт

максимальном – 5,5-6,5кВт (температура нагрева в летний период 43С)

Для временного использования вполне приемлемо подключить прибор через вилку с розеткой на средних значениях мощности. Но полноценной горячей воды в этом случае не ожидайте.

Особенно зимой, когда вода в трубах и так холодная (+5С).

Ванную даже при мощности 6,5кВт точно не набрать, да и под “электрический душик” не каждый рискнет встать. Не говоря уже про посадку напряжения.

Тем не менее, из-за простоты подключения многих такой вариант вполне устраивает. Это гораздо удобнее тех самоделок, к которым вынуждены порой прибегать жильцы многоэтажек.

Давайте подробнее рассмотрим все этапы подключения проточника в двух вариациях:

на отдельную точку

на весь дом или квартиру

Изучим как эл.монтажные работы (выбора кабеля, УЗО, автомата), так и сантехнические.

Правила эксплуатации и техобслуживания

К каждому прибору прилагается инструкция по эксплуатации. Неукоснительное соблюдение правил эксплуатации позволит избежать поломок прибора, снизить потребление энергии и увеличить срок службы устройства.

Устанавливать прибор необходимо в доступном месте, чтобы при необходимости регулировки или ремонта не пришлось разбирать гипсокартонный короб или другую конструкцию.

На нагревательном элементе в процессе работы образуется известковый налет. Известковый налет приводит к перегрузке системы. Очистка от накипи выполняется с помощью специальных противоизвестковых средств. Снаружи достаточно протирать прибор влажной ветошью, очищать мягким моющим средством.

Важно в правильной последовательности включать и отключать воду:

1. Когда потребление закончено, сначала отключают прибор, а затем закрывают смеситель.
2. Начиная пользоваться водой, сначала включают смеситель, а затем прибор.

При соблюдении этого правила ТЭН не будет работать без воды, и его срок службы существенно увеличится. К прибору подключают только комплектные насадки.

Правильно выбрав проточный водонагреватель и метод его установки, можно обеспечить собственный дом горячей водой на долгие годы, избежать чрезмерных расходов на электроэнергию и сохранить работоспособность и безопасность электропроводки.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм2. Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Монтаж проточного безнапорного бойлера

Такой тип водонагревателя работает только от смесителя, поэтому выбор места, где его разместить не возникает. С установкой такого бойлера в квартире своими руками мороки будет намного меньше.

Что понадобится для установки и подключения такого электрического водонагревателя:

•  Безнапорный бойлер;
• Перфоратор со сверлом для бетона;
• Простой ключ;
• Дюбели

1. Достаньте кран из раковины, открутив крепление;
2. Теперь начните собирать сам электрический водонагреватель.
3. Присоедините слив ко входному штуцеру и закрепите его.
4. Вставьте бойлер в отверстие, где стоял смеситель.

Настенные же модели нужно крепить к стене так же, как крепили накопительный бойлер. По шаблону разметьте отверстия и просверлить их, вставьте дюбели, закрепите на них устройство.

Подключение проточного водонагревателя

Мучиться с ним столько же, сколько с накопительной бойлерной установкой не нужно. Обвязка водонагревателя сводится лишь к проведению гибкой подводки от смесителя к штуцеру устройства и наложения резиновой подкладки.
Схема же подключения настенного проточного бойлера к водопроводу выглядит так:

Так как во всех моделях предусмотрены кабели с вилкой, то «как правильно подключить бойлер?» вопроса не возникает. Через переходники подключать их к сети строго запрещается.

Как правильно запустить?

Закройте горячую воду и откройте смеситель, чтобы она пошла через электроприбор. Дождитесь хорошей струи и можете нагревать ее в бойлере.

Установка накопительного бака

Самостоятельная установка и подключение водогрейного оборудования накопительного типа осуществляется поэтапно:

• выполнение замеров места, выделенного под установку бойлера, с отметкой всех точек под крепежи;
• определение материала и сечения электрического кабеля, используемого для подключения, изучение возможностей проводки согласно показателям максимальной нагрузки;
• прокладывание при необходимости нового электрического кабеля сечением 2,0х2,5 от вводного автомата на 16,0 А с целью безопасной эксплуатации бойлера;
• выполнение надежной фиксации корпуса водогрейного оборудования в соответствии с разметкой посредством болтов или крючков;
• гидроизоляция помещения ванной комнаты и прокладка электрического кабеля;
• прокладка водопроводных труб с установкой запорной арматуры, используемой для перекрытия водоподачи;
• подключение квартирной разводки на горячее водоснабжение к водогрейному прибору.

Накопительный бойлер горизонтальной установки

Необходимо убедиться в наличии воды в водопроводной системе. Открывается кран горячего водоснабжения с бака на смеситель, а затем — арматура на подачу холодного водоснабжения в бойлерный бак. В процессе таких мероприятий удается вывести воздух и предотвратить разрыв бака в процессе его заполнения холодной водой.

Закрывать кран нужно после того, как из смесителя польётся вода, а при отсутствии протечек, выявляемых в ходе такого тестирования, бак включается в сеть, и осуществляется нагрев жидкости в штатном режиме.

Неисправности и ремонт проточного водонагревателя своими руками

Водонагреватели используются не только в квартирах, но и в частных коттеджах или дачных домиках. Многие владельцы отдают предпочтение именно проточным электрическим водонагревателям из-за их достоинств – компактность, надежность, экономичность, длительный срок эксплуатации и приемлемая цена.

Перед тем как ремонтировать проточный водонагреватель, стоит ознакомиться с рекомендациями специалистов

Прежде чем приступать к ремонту прибора, обязательно нужно отключить его от электросети во избежание несчастных случаев. Для починки водонагревателя понадобятся различного вида отвертки, разводные ключи, тестер и необходимые запчасти.

Поломки водонагревателей:

• Поломка ТЭНа. Эта неисправность приводит к невозможности регулировать и нагревать воду, лампочка на индикаторе не горит, вода из крана течет с накипью. Чаще всего вышедший из строя ТЭН заменяют на новый.
• Неисправность термореле и термостата. При поломке одного из двух элементов не включается ТЭН либо прибор работает на самой низкой мощности при установке регулятора на крайнюю отметку. С помощью тестера проводится измерение сопротивления. Поломанный элемент выбрасывается, на его место устанавливается новый.
• Засор. При работе нагревателя слышны посторонние звуки или наблюдается понижение мощности работы прибора. Для этого нужно почистить ТЭН от накипи и грязи специальными средствами.
• Нарушение герметичности прибора. Единственно верный вариант поломки – износ материала, к которому крепится ТЭН. Для этого нужно открутить ТЭН и провести замену фланца под ним.

В случае если проблемы с проточным нагревателем воды возникли, пока прибор еще находится на гарантии, не рекомендуется чинить его в домашних условиях. При малейших неполадках лучше обратиться в сервисный центр.

Процесс создания водонагревателя

Основной элемент будущего нагревательного устройства это ТЭН, который состоит из спирали, либо прямой трубки, расположенной внутри герметичной медной колбы. Затем эта колба помещается в нагревательное устройство, при протекании сквозь неё вода нагревается. ТЭН можно приобрести в специализированных магазинах или сделать самодельный.

Если вы решите приобрести его, цена вопроса составит порядка 12-20 $, в зависимости от выбранного производителя. Перед тем, как сделать покупку, вам необходимо рассчитать требуемую мощность, если вы проживаете в старом доме и у вас слабая проводка, установленная мощность прибора не должна превышать 3 кВт, проживая в новострое, вы можете себе позволить мощность порядка 5 кВт.

Нам необходим следующий набор материалов:

• ТЭН
• Колба, в которую помещается ТЭН, это может быть фрагмент стальной трубы.
• Стальная труба диаметром ½, с заранее нанесенной стандартной резьбой, 2 единицы.
• Листовая сталь, толщина должна составлять порядка трех мм.
• Банка краски с антикоррозийным эффектом.

Инструменты и материалы

После того, как будет произведена ревизия водопроводной системы и электрической проводки, необходимо позаботиться о подготовке расходных материалов и набора основных рабочих инструментов, которые будут использоваться в монтаже и подключении водогрейного оборудования.

В зависимости от типа монтируемого прибора количество используемых инструментов может варьировать, но базовый набор представлен:

• перфоратором;
• набором буров;
• накидными и разводными ключами;
• шлицевыми и крестовыми отвертками;
• пассатижами;
• кусачками.

Для монтажа водогрея нужно подготовить паклю или подмотку любого другого вида, ФУМ-ленту, запорную арматуру и тройники, а также соединительные шланги и трубы.

Для соединения пластиковых труб следует использовать специальный паяльный инструмент.

При необходимости заменить в помещении для установки бойлера старую электрическую проводку рекомендуется заранее приобрести трёхжильный медный кабель с сечением 2,5 мм или более, розеточный блок с заземлением, изоляционную ленту и автомат.

Меры предосторожности

В числе таких предупредительных мер будут следующие:

• не использовать такие проточники на верхних этажах многоквартирных домов при низком давлении в системе;
• для организации нескольких точек раздачи приобретать мощные нагреватели;
• подключать нагреватели мощностью более 8 – 12 кВт только к трехфазной электросети;
• в процессе подключения руководствоваться инструкцией производителя;
• работая с электричество, не стоит забывать о защитных средствах и заземлении;
• в процессе эксплуатации необходимо регулярно проводить осмотр и проверку оборудования.

Для верхних этажей лучше использовать бойлеры с емкостью. При отсутствии соответствующей электросети, следует модернизировать всю имеющуюся проводку или проложить отдельный кабель с электрического щита в подъезде к месту подключения в квартире.

Выводы и полезное видео по теме

Три информативных видеоролика познакомят вас с секретами установки проточных водонагревателей и предупредят вопросы, часто возникающие в процессе монтажа.

Видеоинструкция по монтажу электрического водонагревателя Stiebel Eltron DHC:

Как установить проточный водонагреватель CLAGE DSX с пультом:

Профессиональная установка газовой колонки:

Как видите, установить проточный электрический или газовый водонагреватель можно самостоятельно, пользуясь инструкцией производителя или полезными видеороликами. Однако сохранить гарантию и увеличить срок службы прибора можно только с помощью профессионального обслуживания.
