Как подключить ванну к канализации? Советы по выбору сифона и обвязки

Советы от профессионалов

Можно также прислушаться к полезным советам от специалистов, которые имеют большой опыт в данных работах.

Аркадий Голованов – мастер-сантехник: Если во время пробного пуска наблюдается протечка, но даже проверка герметичности не дала результатов, то виной тому могут быть некачественные прокладки. Увы, но в случае долгого хранения, например, на складе, они могут рассыхаться. В этом случае единственным вариантом будет замена такой прокладки.

Семен, сантехник: Если во время проведения монтажных работ что-то пошло не по плану, то неполадки следует устранять незамедлительно и ни в коем случае не оставлять «на потом». Ведь все этапы проведения монтажа тесно взаимосвязаны между собой. И упущенная неполадка в одном месте может за собой повлечь неисправность в другом. Переделка в этом случае грозит оказаться полной, с нуля. К тому же, можно и просто забыть об отложенной «на потом» неполадке.

Алексей Г. – мастер по монтажу сантехнического оборудования: При монтаже сифона нужно заранее позаботиться об удобном доступе к нему. Ведь в любом случае его нужно будет прочищать. При этом надо также обеспечить достаточно большой перепад в высоте между сифоном и сливным отверстием канализации.

Подготовка к подключению

Перед тем как проложить канализацию в ванной, нужно заранее приготовить все элементы конструкции, руководствуясь описанными ниже советами специалистов. Основным элементов для обеспечения слива является сифон, который даёт возможность прочистки системы, если забилась канализация в ванной. Для того чтобы не запутаться в терминах при покупке этого изделия, нужно помнить, что это устройство имеет ещё два названия, «обвязка» или «система слива-перелива» для ванной.

Как выбрать сифон

Сливная труба для ванной может быть изготовлена из таких материалов как:

• медь;
• латунь;
• чугун;
• пластик;
• текстолит.

Проводя монтаж канализации в ванной самостоятельно, рекомендуется покупать пластиковые изделия, в которых не предусмотрены гофрированные трубы и конструкция является жесткой. Пластик выбирается потому что с этим видом материала легко работать и не требуется специальных инструментов, а разводка канализации в ванной комнате из металла или меди требует наличия определённого опыта работы.

Виды и модели смесителей

Покупая модель сифона для своей ванной нужно учитывать ряд особенностей:

монтаж сливных труб в ванной может проводиться сифонами двух типов. Универсальный тип подходит для всех ванн, у которых расстояние между сливом и переливом не превышает 57 см

В ванных с другими конструкциями необходимо приобрести специальные сифоны или они могут идти в комплекте с самой ванной от производителя;
перед тем как сделать канализацию в ванной и купить сифон, обратите внимание на толщину самой ванной. В продаже встречаются изделия, которые рассчитаны на разную толщину стенок ванной, но также имеются и универсальные модели;
монтаж канализации в ванной комнате практически всегда предусматривает наличие дополнительных потребителей в виде стиральной машинки

Для этих целей есть специальные сифоны с несколькими отводами для подключения сливов сторонней бытовой техники.

Стоит помнить, что сифон любой модели и конструкции нуждается в регулярном обслуживании, поэтому перед тем как спрятать канализацию в ванной или при закрытии ванной декоративными панелями, нужно предусмотреть смотровое отверстие достаточного размера для того чтоб подводка канализации в ванной была обеспечена свободным доступом. Обычно в таких случаях предусматривается съёмная панель или открывающаяся дверца в том месте, где установлено соединение ванны с канализацией.

Устанавливая новую ванную, следует соблюдать необходимую высоту для обеспечения свободного оттока. Устройство канализации в ванной комнате предусматривает наличие перепада между нижней точкой канализационной трубы и местом подключения сифона. Этот перепад должен составлять 10-20 см для нормального функционирования системы. При отсутствии такого перепада, проводка канализации в ванной будет наполняться водой или жидкость будет уходить очень медленно.

Подключаем ванную к канализации

Схема подключения ванной и установка смесителя

Перед тем как собрать канализацию в ванной самостоятельно, весь процесс для лёгкости понимания мы разбиваем на основные пункты в виде пошаговой инструкции. Процедура монтажа выглядит следующим образом:

• прокладка канализационных труб в ванной начинается с проверки комплектации всех задействованных элементов;
• далее все элементы сифона собираются в одну конструкцию и для обеспечения лучшей герметизации соединений используется жидкий герметик. Обычно схема подключения ванной к канализации и подробная инструкция по сборке содержится в прилагаемых документах к ванной и сифону, для того чтоб можно было провести монтаж своими силами;

после полной сборки сифона, производится установка канализации в ванной, где один конец трубы сифона соединяется со сливным отверстием ванной, а второй с приёмным патрубком сточной системы;
на последнем этапе производится подключение патрубка перелива

При этом важно следить за плотностью прилегания всех резиновых прокладок на местах соединения. Канализационная труба в ванной не должна иметь напряженных участков, это приведёт к деформации и растрескиванию пластика.

О том как правильно собирать и подключать сифон можно посмотреть на видео к этой статье.

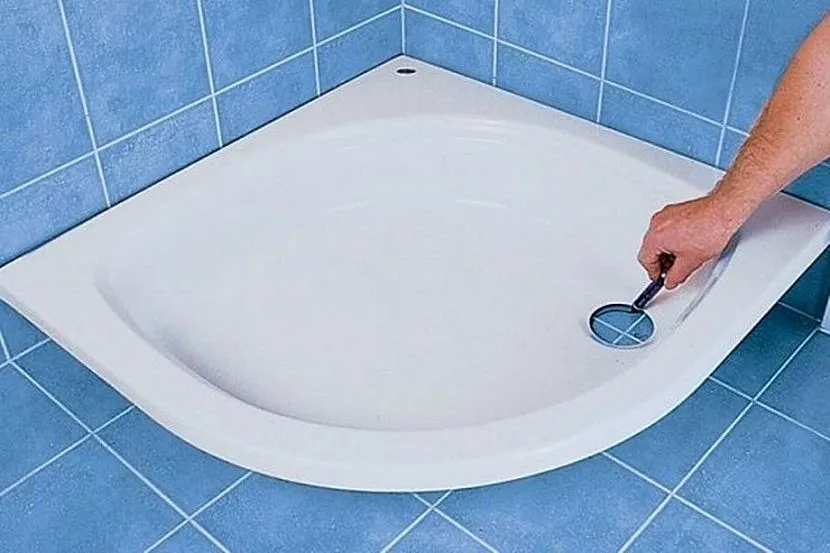

Что представляет собой душевая кабина

Она является небольшим боксом, в котором имеется достаточно места для мытья стоя. Стены обеспечивают защиту от попадания влаги на окружающие предметы. Душевая кабина состоит из следующих функциональных элементов:

• Стены, которые ограждают пространство для мытья с различных боков.
• Подвижная шторка для входа в душевую.
• Поддон, в который осуществляется слив воды.
• Потолок, который ограничивает душевую сверху. Эта деталь применяется не во всех конструкциях.
• Приспособления для подачи воды и для её регулировки.
• Необходимо в этом месте обеспечить наличие качественной вентиляции.
• Дополнительные конструкции, выбор которых зависит от предпочтений владельца. Это могут быть, например, радиоприёмники, парогенераторы, приспособления для ароматерапии или другие.
• В более сложных вариантах конструкций могут применяться электроприборы. При их использовании нужно организовать питание и обеспечить наличие заземления.

Как правило, наличие душевой позволяет сэкономить место, необходимое для мытья. Однако также существуют конструкции, в которых сюда включена ванная и другие дополнительные элементы.

Выбор места для установки кабиныИсточник sovet-ingenera.com

Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Подключение ванны: технологический этап работы

Порядок подсоединения ванны к канализационной системе

Выделим определенный алгоритм подключения ванны:

Сначала необходимо собрать своими руками сифон в соответствии с предписанием инструкции
Уделять внимание в процессе сборки следует герметизирующим прокладкам.

Далее монтажные пластиковые элементы крепежа необходимо закрутить своими руками, при этом действуя с высокой осторожностью. Стоит отметить, что в процессе закручивания элементов крепежа отдавать предпочтение инструментам настоятельно не рекомендуется, поскольку существует высокая вероятность появления трещин
Таким образом, лучше выполнить данную работу своими руками.
По окончании сборки, к нему необходимо присоединить один конец трубы, в то время как другой конец потребуется довести до сливного отверстия системы канализации, после чего произвести соединение.
Следующим этапом идет подключение слива канализации, которое должно сопровождаться усердным контролем плотности собираемых стыков

Это необходимо для того, чтобы обеспечить в дальнейшем высокую степень герметичности. Разводка труб не терпит слабых мест.
При плотном прилегании бортов ванны к стенам стыки должны быть тщательно герметизированы для того, чтобы разводка под ванной не протекала в процессе эксплуатации необходимого элемента ванной комнаты.

Подключение к водопроводу

Как и монтаж элемента ванной комнаты к системе канализации, подключение к водопроводу доступно своими руками. Так, появляется возможность сэкономить деньги на вызове сантехника.

Пошаговая техника подключения:

Разводка труб требует внимания и сосредоточенности. На трубе перед фитингом необходимо установить запорный кран для того, чтобы можно было осуществлять местное перекрытие воды внутри квартиры при ремонтных работах, смене смесителя, прокладок и т. д.
Далее к фитингам, которые находятся на смесителе, присоединяются эксцентрики (сначала своими руками, после чего необходимо усилить нажатие специальным ключом). Стоит отметить, что в процессе присоединения можно воспользоваться ФУМ-лентой, либо специальной нитью для соединения элементов водопровода.
Следующим образом следует надеть на эксцентрики декоративные насадки.
Внутренняя часть смесителя должна быть оборудована силиконовыми или резиновыми прокладками.
Далее смеситель нужно прикрутить к эксцентрикам

Обратите внимание на то, что применять в данном случае ФУМ-ленту, либо специальную нить не нужно.
Смеситель надо прикручивать с двух сторон одновременно, так как именно в таком случае происходит равномерное уплотнение резиновых или силиконовых прокладок.
Если вместе с ванной в комплекте имеется смеситель, то допустимый уровень высоты элементов трубопровода оказывается ниже уровня ванной, поскольку в данном случае соединение достигается путем применения армированных шлангов. При таких обстоятельствах выравнивание концов труб необязательно, ведь подобные шланги достаточно пластичны.

По окончании всех работ по подключению ванны к канализационной системе и водопроводу, потребуется в обязательном порядке проверка работоспособности водоснабжения, качественной стороны водоотведения. Целью проверочного мероприятия является выявление возможных дефектов, протечек воды и т. п.

Если имеются протечки воды, проверяется качественность закрепления прокладок, а также проверка самих прокладок. Если прокладки некачественные, их желательно заменить. Последовательность и правильное соблюдение действий обеспечивает успех всей работы по подключению главного элемента ванной комнаты к канализации, водопроводной системе. Если работа выполнена качественно, ванна прослужит долгие годы.

Присоединение сливной арматуры

Собранную сифонную группу, необходимо закрепить в трёх точках:

1. Сливное отверстие;
2. Перелив;
3. Канализационная труба.

Сначала насаживают арматуру в сливном отверстии. Фиксация проводится с помощью винта, через сливную решётку. Прокладку одевают на сам слив, она имеет специфическую форму, и обеспечивает герметизацию сразу с обеих сторон. СОВЕТ: нанесите между прокладкой и корпусом ванны, немного силиконового герметика. Винт до конца не закручивайте.

Затем, регулируя по высоте гофротрубу, закрепляют перелив. Здесь прокладка устанавливается снаружи ванны. Она имеет коническую форму, и «остриём» направляется «от ванны». Винт закручивают до конца.

После этого, прижимают винт на сливном отверстии.

СОВЕТ: винт перестают крутить, как только плоскость сливной решётки начинает прогибаться.

Последним, вставляют в канализацию, сточную трубу. Для облегчения этого процесса, смажьте и трубу, и вход в канализацию хозяйственным мылом.

Прокладка труб в ванной комнате: популярные способы

Для фиксации на стенах используют хомуты и скобы. Особого внимания заслуживают пластиковые, полиэтиленовые трубы. Эти разновидности расширяются и сужаются при перемене температуры, поэтому не рекомендуется жесткое крепление.

При протягивании через стены ставят проходные гильзы без острых краев так, чтобы труба свободно двигалась в них.

Открытая

Все элементы водопроводных коммуникаций ставят снаружи над полом или на стену. Работы выполнять удобно, дешево, но страдает вид ванной комнаты.

Положительные стороны открытой разводки:

• возможность контроля состояния коллекторов, своевременное выявление протечек, доступ для обслуживания;
• с простым монтажом справится начинающий мастер.

К недостаткам относят риск механического повреждения элементов, но это касается ПВХ коллекторов. Металлические магистрали повредить практически нельзя.

Чтобы увеличить привлекательность ванной комнаты, открытые трубы устанавливают в малозаметных местах, скрывают за съемными панелями, фальш-стенами. Стальные коллекторы рекомендуют монтировать только снаружи, т. к. от влажности стен они поддаются коррозии.

Скрытая — прокладка труб в ванной комнате под плитку

Для прокладки в стенах формируют пустоты (штробы). Размер проходов не намного превышает диаметр труб. К скрытому методу относят и замоноличивание в стяжке пола, когда сверху укладывают керамическую плитку.

Особенности скрытой разводки труб:

• комната отличается аккуратным видом без труб на стенах;
• увеличивается трудоемкость за счет того, что нужно выдалбливать ниши и штробы, а после прокладки заделывать их раствором;
• повышаются затраты на оплату работ по демонтажу;
• нет возможности видеть состояние труб.

Допускается прокладка в стенах из влагостойкого гипсокартона, каркасных перегородках. В этом случае ниши штробить не следует, канализационные трубы располагаются в пространстве между слоями.

Подключение к канализации

В любой ванной комнате отвод под канализацию уже есть, но в частных самостроях такого может и не быть. Если это – Ваш случай, то перед монтажом ванны нужно просверлить в полу три отверстия – под канализацию, горячую и холодную воду. Далее, к ним подключаются соответствующие трубы. Только после этого сантехническое устанавливать приспособление.

Пошаговая инструкция, как подключить ванну к канализации:

Для соединения канализационного отвода и ванны используется гофра и сифон

Перед их установкой важно проверить уровень ванны, расположение сливного патрубка и его диаметр. Только после этого подбираются необходимые сантехнические детали;
Первыми устанавливаются переливы. Их два – проходной (сквозной, центральный) и запорный

Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Их два – проходной (сквозной, центральный) и запорный. Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Собрать сифон своими руками очень просто. В саму конструкцию вставляется черная резиновая прокладка. В центральный перелив устанавливается гайка, её нужно протолкнуть в отверстие на 3–4 мм. После нужно прижать прокладку в сифоне

Для этого в него вкручивается перелив
Обратите внимание, что пластиковая резьба не нуждается в уплотнении, поэтому ФУМ-лента не используется. Далее, устанавливается вывод на гофру
Он монтируется в верхнюю часть сифона, над водяным замком, на этот патрубок обязательно устанавливается конусная прокладка

Она прижимается пластиковой гайкой;

Гофры в ванне две: сливная и канализационная. Сливная отличается небольшим диаметром, она устанавливается на боковой перелив. Эта гофра также подсоединяется к сифону при помощи прокладки и гайки. Канализационная гофра также соединяется резьбовым способом при помощи гайки, аналогично крепится и переливная;

Каждый сифон имеет отверстие для прочистки, которое закрывается сплошной гайкой. Соединение обязательно уплотняется резиновой прокладкой (белого или желтоватого цвета). Это нужно для проведения срочного ремонта при засоре слива;
Если у Вас пластиковая труба для выхода в канализации, то, скорее всего, в ней уже стоит прокладка. Если её нет- нужно дополнительно уплотнить крепление. Для подключения пластиковой канализационной гофры от ванны к чугунной или другой трубе понадобится специальный переходник;

После окончания сбора сифонного конструктора, нужно проверить, как он будет установлен. Переливы устанавливаются в предназначенные места. Для этого в центральное отверстие ванны ставится двойная резинка, а в на боковое – одинарная тонкая. Дальше устанавливается сифон и к отверстиям крепятся жестянки. При помощи болта приживается сетка. Также крепится переходной перелив;

Для соединения канализации и гофры боковые поверхности смазываются силиконовым герметиком или мылом. Это облегчит соединение труб. После они дополнительно обрабатываются герметиком. Гофры, желательно, протягивать без изломов, иначе через их будет плохо проходить вода.

На этом процесс подключения ванны к канализации окончен. Проверьте места подключения сифона и переливов – из них не должна капать вода. Описанный способ – самый простой и доступный. Подключение латунных конструкций производится похожим способом, но такие сифоны в 3 раза дороже пластиковых.

Видео: Как подключить ванну к канализации
https://www.youtube.com/watch?v=q2eJV64W-fI

Классификация сифонов по конструкции слива

Современный рынок предлагает огромный выбор сифонов различных форм и размеров. В зависимости от того, каким образом сделан слив, различают следующие типы конструкций:

• Полуавтоматический;
• Классический;
• Автоматический.

Механические

Классический вариант наиболее популярен, именно его сейчас можно найти практически в любом доме. Это как раз тот случай, когда для набора воды в ванную пробка вставляется в сливное отверстие, для выпускания воды она вытаскивается.

Полуавтоматические

Но инженерная мысль не стоит на месте, поэтому сейчас появились также полуавтоматические модели. Они оборудованы специальной ручкой, установленной на переливе. С ее помощью можно управлять процессами слива и перелива воды. В данном случае сливной и переливной блоки соединяются с внешней стороны ванны. Чаще всего в качестве ручки выступает крышка переливного отверстия. У ручки полуавтоматического сифона всего 2 позиции. Первая – когда перелив закрыт, а слив открыт. В таком положении вода будет набираться в ванную. Вторая – когда открыт слив и закрыт перелив. Тогда производится выпускание воды из ванной

Автоматические

Это новая, не так давно появившаяся модель сифонов. Она считается наиболее функциональной. Здесь процедура слива практически полностью автоматизирована. Сама конструкция схожа с полуавтоматическим сифоном. Но у этом модели процесс открывания и закрывания стока управляется при помощи заглушки, находящейся в устье слива. Если на заглушку надавить – она закрывается – работает, как пробка, вставляющаяся в слив в классической модели. Если надавить еще раз – открывается.

Автоматический сифон для ванны

Способы разводки труб и прокладки трубопровода

Способов разводки труб существует три:

• коллекторная;
• последовательная;
• разводка с проходными розетками.

Последний способ практически не используется, поэтому рассмотрим первые два из них.

Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.

А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему. Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.

Способов прокладки трубопровода в ванной существует два:

• открытая разводка труб;
• скрытая.

При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.

Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.

Какой выбрать материал?

Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:

• Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
• Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.

Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой

Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.

Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.
