Выбор схемы разводки
Монтаж сантехники может выполняться тройниковым или коллекторным способом. Последний вариант предпочтительнее. В этом случае каждый элемент системы будет подключаться к водопроводу отдельно. Это позволяет уменьшить перепады давления. При необходимости отремонтировать или заменить тот или иной сантехнический прибор не потребуется отключать подачу воды на дом или квартиру.
Для начинающих сантехников коллекторный способ монтажа будет предпочтительнее. Он легче. Однако затраты на материалы в этом случае будут выше. Именно по этой причине до сих пор применяется тройниковая схема подключения. Она более сложная, чем коллекторная разводка.
При монтаже тройниковой разводки на каждом ответвлении устанавливают запорный клапан. Это позволит отключать при необходимости выполнения ремонта группу сантехнических приборов.
Проектирование и расчёт потребности в материале
Если ремонт выполняется силами профессионального подрядчика, то задача минимально проста – до исполнителя доводится своё вИдение ванной комнаты после окончания работ, и через день-два после замеров заказчику представляют для согласования дизайн-проект и смету, например, такой:
Если ванную в новостройке ремонтировать силами специализированной фирмы, то в Москве и Подмосковье ремонт «под ключ» обойдётся от 8 тыс. руб. за 1 м2 площади помещения (со стоимостью материалов).
Чтобы спроектировать коммуникации, сначала нужно составить схему расположения в ванной сантехнических приборов.
Имея схему, в магазине подбирают необходимую сантехнику — ванну, унитаз, раковину, причём, с привязкой к габаритам помещения. Расставив предварительно приборы по проектным местам, составляют схемы систем водоснабжения и канализации. Затем проектируют электроснабжение и отопление – на бумаге с последующим переносом на основания или сразу на ограждающих конструкциях. Для упрощения этого этапа работ можно подобрать готовое решение в интернете, или воспользоваться специальными программами, выдающими результат после ввода определённых параметров помещения.
Как правило, для новостройки эти схемы являются составной частью проекта общеквартирных систем жизнеобеспечения. Учитывая значимость правильности расчётов и объём проектных работ, для разработки схем чаще всего обращаются к профессионалам соответствующего профиля. Следует избегать услуг умельцев-универсалов, предлагающих в одиночку спроектировать все системы.
По готовым схемам подсчитывают потребность в материалах для коммуникаций.
Затем необходимо выполнить расчёты расхода отделочных материалов. Для этого на потолке, стенах и полу выполняется разметка зон отделки, каждую из которых обмеряют для определения площади. По полученным результатам рассчитывают потребность в отделочных материалах — с привязкой к способу отделки каждого участка.
Подготовка канализации к монтажу ванны
В некоторых случаях приходится отключать водоснабжение не только в отдельной квартире, но и во всем доме. Но нередко воду перекрывают только у квартирах, запитанных на одном стояке.
Жильцов, которые некоторое время останутся без водоснабжения, нужно заранее предупреждать, чтобы это событие не стало неприятным сюрпризом для тех, кому потребуется принять водные процедуры, постирать или вымыть посуду.
Цель мероприятия по отключению водоснабжения – добиться отсутствия жидкости не только в патрубке канализационного слива, но и в самой трубе. При условии обеспечения абсолютной сухости обеспечивается максимальная герметизация при подключении сантехники. Чтобы подсушить в трубе внутреннюю или внешнюю поверхность, можно задействовать домашний фен.
Последовательность монтажа поддона для душа
При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.
Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.
На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.
Процесс установки душевого поддона
Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.
Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.
Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.
Монтаж сифона при установке душевого поддона

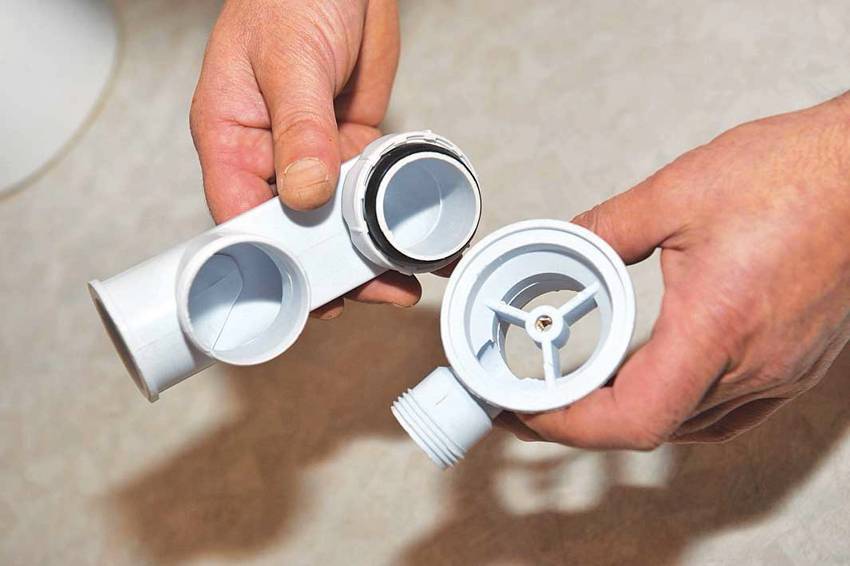

Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.
Монтаж сифона для душевой кабины можно осуществить самостоятельно
На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.
Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.
Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.
Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.

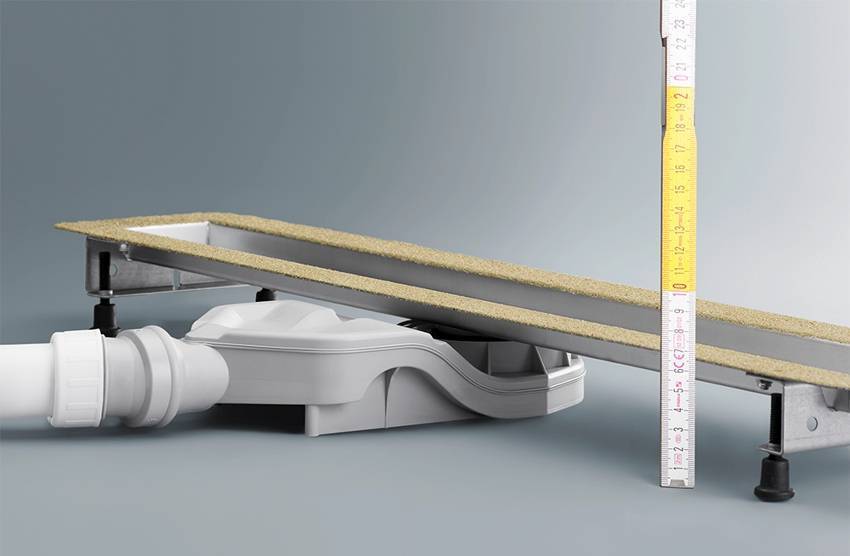

Установка гидрозатвора для сливного трапа душевой кабины
Какой тип разводки выбрать?
Разводка труб в ванной комнате и туалете может быть выполнена по одной из трёх основных схем. Выбор зависит от технических возможностей, личных предпочтений и площади ванной комнаты.
Коллекторная
Представляет собой надёжную схему, так как предполагает подключение каждого сантехнического устройства посредством отдельной трубы, которая идёт от коллектора. Иначе такой тип соединения можно назвать параллельным.
Практичность данного способа заключается в возможности контроля подачи воды, обеспечении равномерного распределения давления между точками подключения, минимальном количестве соединений, необходимости отключения только одного устройства.
Однако при этом возрастут затраты на прокладку труб, так как, например, для расположенных нескольких сантехнических приборов потребуется тянуть параллельно минимум одну-две линии для воды и одну для канализации.
Коллекторная схема идеальна для ванной комнаты, если выполняется скрытая прокладка труб.
Последовательная
Представляет собой стандартную схему, которая используется в большинстве многоэтажных домов. Все сантехнические устройства подключаются к проложенной трубе в точке максимально возможного приближения к ней.
То есть, это позволит в систему добавлять новые сантехнические приборы с внесением минимальных изменений в сами коммуникации.
Подключение сантехники выполняется по тройниковой схеме. Схема водопровода достаточно компактна и поэтому её выгодно реализовывать в ванных комнатах с небольшой площадью.
Однако, в такой схеме есть несколько существенных недостатков: при одновременном использовании нескольких подключённых точек потребления воды, может возникнуть существенное падение давления. Это приводит к слабому напору воды.
Кроме того, наличие множества соединений существенно усложняют проведение ремонта и профилактических работ, и делает невозможным контроль расхода воды по отдельным подключённым устройствам.
Если требуется установить и подключить стиральную машину, то обязательно стоит проверять рабочее давление в трубах, так как в противном случае она не будет стабильно работать и велик риск выхода её из строя.
Комбинированная
Предполагает совмещение открытой и закрытой прокладки водопровода. Способ достаточно гибкий, так как позволяет сделать скрытый монтаж труб в местах, где ещё нет облицовки, а в остальных – наружный.
Проектировщик может, где необходимо, спрятать коммуникации, а в местах подключения сантехники – вывести их наружу.
Как правильно установить ванну: монтаж своими руками (с видео)
Начинать монтаж ванны своими руками следует со сливной системы, особенностью которой является то, что на дне располагается слив, а в верхней части борта — перелив. Систему типа «слив — перелив» можно приобрести вместе с сифоном или в комплекте собственно с ванной.
Перед тем как правильно установить ванну, в сливное отверстие вставляется сливная решетка, на воронку снизу устанавливаются уплотнительное резиновое и прижимное металлическое или пластиковое кольца. Решетка закручивается болтом, при этом необходимо проследить, чтобы прижимное кольцо не сместилось. Тройник с прижимной гайкой накручивается на наружную резьбу прижимного кольца, а затем ставится уплотнительное кольцо. Тройник располагается таким образом, чтобы боковой отвод был повернут к стене. После этого нужно вставить решетку перелива в переливное отверстие так, чтобы отводная труба конструкции была направлена вниз. Затем отводную трубу соединяют с тройником — сверху посредством рукава, отрезав его верхнюю часть и надев на трубу, а снизу с помощью навинчивания резьбовой гайки с трубы на резьбу тройника.
Прикрепив ножки, можно вносить ванну в помещение санузла и устанавливать ее на место. При изготовлении сантехнических изделий предусматривается уклон дна, который обеспечивает естественный сток воды в сливное отверстие. Для большей устойчивости ванны следует подтянуть нижнюю стопорную гайку на регулировочных болтах ножек изделия.
Далее устанавливается сифон. Для этого нужно извлечь тряпку из канализационного раструба и поместить в него уплотнительное кольцо с внешним диаметром 70 мм. Затем в кольцо вставляется отводная труба сифона, а ее верхний конец прикручивается к тройнику.
Посмотрите видео «Монтаж ванны своими руками» перед тем, как приступать к её установке:
Отделка пола керамикой и затирка швов
Закончив монтаж керамики на стены, возвращаются к обустройству пола, и продолжают укладку плитки от площадки под ванной в стороны — до оштукатуренных стен, оставляя зазор с ними в 5 мм. Через пару дней после окончания отделки пола кладут на стены последний ряд кафеля, опирая листы на напольную облицовку, и облицовывают экран ванны.
Ещё через день можно приступать к затирке кафельных швов – сначала по стенам, потом на полу. Если затирочная смесь белого цвета, задача упрощается. При цветном оформлении стыков, замешивая порцию состава, нужно точно соблюдать соотношение сухой смеси и пигмента, иначе швы буду различаться тоном.
В Москве и Подмосковье отделочные работы с учётом стоимости материалов выполняются подрядчиками приблизительно по следующим расценкам:
| Вид работы | Ед. измерения | Расценка с учётом материала (руб./ед.) |
|---|---|---|
| Отделочные работы | ||
| Однослойное грунтование стен бетон-контактом | м2 | 100,0 |
| Облицовка ровных стен плиткой из керамики стандартных размеров | м2 | 850,0 |
| Облицовка оштукатуренных стен нестандартной керамической плиткой | м2 | 1450,0 |
| Облицовка ровных поверхностей керамогранитными плитами | м2 | 1100,0 |
| Затирка межплиточных швов цементом | м2 | 100,0 |
| 2-х компонентная затирка межплиточных швов | м2 | 550,0 |
| Рулонная гидроизоляция пола | м2 | 250,0 |
| Гидроизоляция пола мастикой из битума или обмазочными смесями | м2 | 250,0 |
| Обшивка стен ПВХ панелями по каркасу | м2 | 480,0 |
| Укладка мозаики на ровный пол | м2 | 2150,0 |
| Монтаж нестандартного декоративного панно | шт. | 350,0 |
| Монтаж декоративного бордюра | пог. м. | 350,0 |
| Выполнение плинтуса при помощи плитки | пог. м. | 300,0 |
Виды разводки труб в ванной комнате
Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.
Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.
Рассмотрим их более подробно.
Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично
Коллекторная
Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.
В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.
Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.
Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.
Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.
Обычно коллекторную систему проектируют и выполняют профессионалы.
Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты
Последовательная
Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.
Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.
В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.
Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.
Виды разводки труб
На данный момент при сантехнических работах рекомендуются следующие 3 типа:
- Коллекторная (с параллельным подключением каждого объекта к магистральным трубам);
- Последовательная (подключение каждого объекта к основной трубе через отдельный тройник);
- С проходными розетками (схожа с последовательной, но вместо тройников устанавливают розетки).
Последнюю схему прокладки применяют только в частных домах. Она потребует установку дополнительного насоса для подпора воды и прокладку труб значительной длины.
В квартирах же используют первые две схемы, о них расскажем подробнее.
Подготовительные работы
Перед тем, как сделать разводку канализации в комнате:
- необходимо наметить схему прокладки труб канализации. Можно маркером на полу или стене нанести места их укладки;
- раскладываются кронштейны, которые используются для их закрепления. Для длинных труб используют крепежные элементы, которые устанавливаются между собой на расстоянии не больше 40 см;
- в начале работы необходимо определить, из какого материала планируется проводить монтаж разводных каналов;
- подготавливается набор инструментов. Понадобится труборез. Он облегчит работу;
- останавливается подача воды в ванную комнату;
- убирается старая разводка в комнате.
После выполнения этих пунктов необходимо приступать к установке новой канализационной разводки.
Разработка схемы монтажа разводки канализационных труб
Разрабатывается схематическая разводка канализации в ванной на листке бумаги. Четко указывается расположение всех потребителей воды в комнате, разводка трубопровода к ним и от них.
- Проектирование выполняется с учетом создания оптимального пути. Разводка представляет собой монтаж единых коллекторных каналов. Такая система способна управлять потоками воды одновременно для всех потребителей. Выполняется последовательное подключение труб с использованием специальных тройников. Этот вариант экономии на расходных материалах.
- Соединительные места создаются в меньшем количестве. Но такую схему невозможно воплотить в жизнь, если в ванной большое количество удаленных потребителей. Оперативно переключить поток воды сложно из-за большого количества тройников. Поэтому переключатель потока жидкости устанавливается перед точкой потребления.
- Если ванна не демонтируется, то замена сливной трубы в ванной будет затруднена. Поэтому система слива составляется из нескольких деталей. Соблюдается герметичность на стыках элементов.
- Рекомендуется подсоединение ванны через сифон. Близко установленная ванна с умывальником подсоединяются через тройник.
- При создании проекта разводки канализации в ванной, на кухне, в туалете рекомендуется предусмотреть дополнительное подключение нового прибора сантехники (например, посудомоечной машины). Для этого устанавливаются дополнительные отводы стояков.
Укладка кафеля на стены
Если на стены ванной будут облицовываться плиткой, то класть кафель можно через 4-5 дней после окончания штукатурки – за это время раствор наберёт достаточную для отделки прочность, но поверхность штукатурного покрытия не должна быть влажной. Оставшаяся в штукатурке влага будет продолжать участвовать в наборе прочности, а излишняя – испарится через стыки плитки и диффундирует через ограждающие конструкции. На практике при ремонте квартир в новостройках есть возможность дать штукатурке для отверждения больший, чем 4-5 дней, срок перед укладкой плитки.
Первый ряд кафеля укладывается на борт ванной, следующие кладутся в направлении к потолку, а затем отделку ведут вниз к полу, но оставляют не уложенной последнюю полосу.
Подготовка схемы
На эскизе будущего водопровода и разводки сточной канализации вам необходимо будет указать места расположения всех без исключения сантехнических устройств, а также подробнейшим образом прорисовать схему размещения трубопроводов, используемых для подачи воды.
На данном этапе специалисты рекомендуют выбирать наиболее оптимальные пути разводки труб за счёт установки общих коллекторных каналов или же путём организации последовательных цепочек трубопроводов с использованием специальных тройников
Обратите внимание на то, что коллекторный способ организации разводки позволит вам снизить издержки на эксплуатацию будущей системы и оперативно управлять потоками воды одновременно по всем потребителям, подключённым на данный момент к коллектору. Ну а преимуществом последовательного способа подключения трубопроводов является явная выгода в расходных материалах, поскольку число трубных соединений в этом случае заметно сокращается
Но, к сожалению (даже с учётом всех своих несомненных достоинств), последовательный способ разводки не может быть реализован в том случае, когда в вашей ванной комнате и санузле располагается большое число удалённых точек водозабора. К тому же в этом случае (в том числе и за счёт применения множества тройников) оперативное переключение водных потоков удаётся организовать только непосредственно перед точкой потребления.
Разработка схемы расположения объектов и трубопровода
Схема расположения соединительных элементов, кранов, водяных счетчиков и элементов труб будет совершенно необходима для качественного результата. Она поможет рассчитать число соединений и отводов, определить места подключения сантехники и поможет сэкономить время и материалы.
Стандартно в схему разводки включают следующие обязательные элементы:
- Приборы учета воды;
- Запорно-регулирующая арматура;
- Фильтрующие элементы;
- Фитинги (муфты, уголки, водорозетки, переходники);
- Редуцирующие клапаны;
- Обратные клапаны;
- Подвод от стояка к полотенцесушителю;
- Канализационный коллектор.
Решив для себя, где будут расположены сантехнические устройства, вы, отталкиваясь от их габаритов, рассчитываете длину и диаметр подводящих участков. После расчета длины участков и числа дополнительных деталей останется выбрать подходящий вид разводки.
Способы разводки труб
Профессионально составленная схема разводки труб к элементам сантехники — важный момент создания единой функциональной системы. Для начала определяют места расположения приборов, затем составляют чертеж с разметкой для монтажа коммуникаций и водоснабжения.
Последовательная
Простая схема, когда магистраль прокладывают с поэтапным подключением к разным сантехническим водоприемникам (бойлер, смеситель, раковина, унитаз, полотенцесушитель и др.).
Особенности последовательной разводки в ванной:
- с точки зрения монтажа, это удобный метод, при этом экономится материал, фитинги;
- подключают точки разбора от общей магистрали посредством сантехнических тройников;
- минус — уменьшение давления с каждым последующим прибором, если они включены одновременно.
Используют водорозетки. Это сантехнические детали в виде трубного окончания с резьбой. Устройство снабжено крепежными лапками (для установки на стену), часто его ставят для подключения бытовых приборов через гибкие шланги.
Коллекторная
В схеме на каждой ветке, идущей к прибору, ставят запорные вентили, чтобы отключать контур отдельно от других труб. Основной узел — распределительный коллектор. Устройство включает один вход, иногда два, а выходов несколько для подключения отдельных веток к каждому прибору.
Характеристика разводки:
- напор воды одинаковый во всех точках разбора, независимо от расстояния;
- установка вентилей на каждой ветке не является обязательным условием, а только повышает комфортность управления;
- недостаток в том, что для подачи жидкости одновременно к нескольким водозаборным точкам требуется установка насоса;
- повышается количество используемого материала, переходников.
