Наличие естественной вентиляции
Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха – отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.
В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.
Организация воздухообмена в ванной своими силами
Пред тем, как установить вентилятор в ванной комнате, нужно определиться с его моделью, проверить работу вытяжного канала и при необходимости почистить его. Естественная аэрация отвечает за приток свежего воздуха. Для этого под дверью выполняется щель размером 20 мм по высоте. Это активизирует при работающем вентиляторе воздухообмен. Лучше, если приток будет находиться с противоположной стороны вытяжки.
Предварительно подготавливается аэрационный канал
Схема подключения вентилятора в ванной и туалете имеет общий алгоритм работ:
- подготовка аэрационного канала;
- укладка кабельной линии от источника питания до вентилятора;
- подсоединение проводов к электросети;
- компоновка и укрепление вентилятора на месте установки;
- отделочные работы по заделке швов и шпаклевание.
Вытяжку в ванной нужно ставить с учетом габаритов помещения. Ее производительность должна обеспечивать обмен от 6 до 8 кубометров воздуха на единицу объема помещения. Если сечение воздуховода превышает диаметр вытяжки, монтируется «переходник» – пластиковый или гофрированный рукав с размерами сечения, как у вытяжки. Оставшееся пустое пространство заполняется пенополиуретановым герметиком. Избытки застывшего раствора срезаются стамеской или ножом. В обратном случае (при небольшом отверстии) дыра под вентилятор расширяется перфоратором.
Решая, как подключить вентилятор в ванной к выключателю, определяются с типом модели и производительностью
Важно, чтобы прибор работал с низким уровнем шума. Посадка же его на одну линию с освещением при неграмотном подключении чревата неполадками в работе устройства и светильника
Выясняется местонахождение проводки для питания прибора. Укладку проводов к вентилятору лучше проводить под облицовочной плиткой. При нежелании нарушать целостность облицовки кабель маскируют в пластиковом коробе.
Монтаж проводится только после изучения инструкции на прибор, а также составления схемы и плана работ. Наиболее простой способ – подключить вентилятор к лампочке. Работает параллельная схема подсоединения светильника и установки. Недостаток ее в нерациональном расходовании электроэнергии: даже кратковременное посещение ванны (почистить зубы) включает систему.
Когда необходим вытяжной вентилятор
Чаще всего помещения проветриваются за счет естественной вентиляции. Но часто система воздуховодов или расположение комнаты таково, что в ней плохо циркулирует воздух.
Подключение вытяжного вентилятора поможет решить проблему с проветриванием в помещении.
Установка принудительной вытяжки благоприятно влияет на атмосферу в ванной. Отводится лишняя влага, улучшается санитарное состояние помещения.
Установлено, что такое устройство помогает избавиться от сырости и не дает развиваться плесени и прочим микроорганизмам. К тому же металлические предметы меньше подвергаются коррозии, а воздух становится более свежим.
Преимущества установки вентилятора
Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.
Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

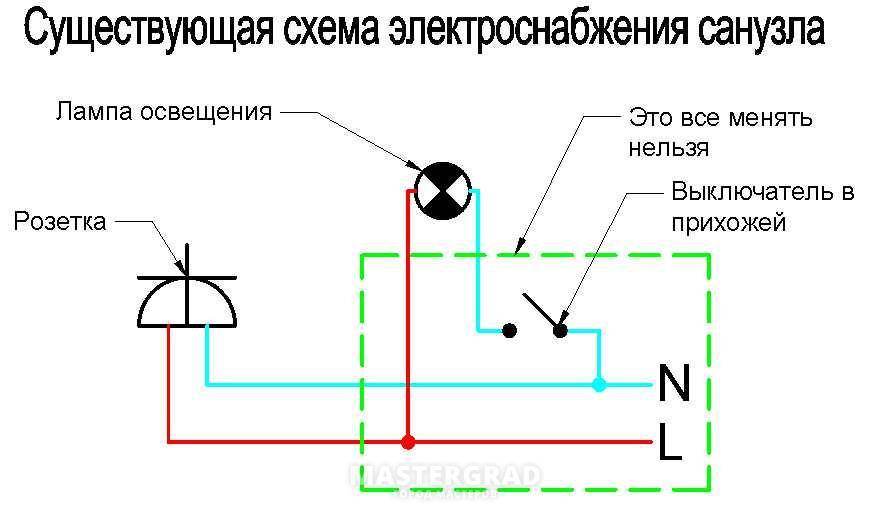

Схемы подключения вентилятора
Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.
Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.
Существует три способа подключения в электросети:
- С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
- Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
- Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

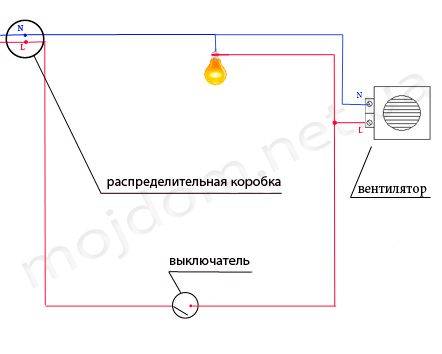

От лампочки
На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.
Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.
Выключается прибор только тогда, когда будет погашен свет.
Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:
К плюсам следует отнести:
- простоту монтажа;
- низкую стоимость.
Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).
Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.. Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.
От выключателя
Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.
Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.
Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.
По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.
Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).
Через автоматику
Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.
Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.
Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.
Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.
Стандартный алгоритм работы заключается в следующем:
- Вентилятор включается одновременно со светом.
- Пока горит лампочка, вытяжка работает.
- После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
- Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.
Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.
Преимущества
Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.
Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.
А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.
Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.
Что необходимо для установки вентилятора
Проверка тяги в системе вентиляции
В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.
Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.
При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.
Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.
После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.
Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.
Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.
Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:
- Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
- Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
- Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.
Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:
- Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
- Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
- Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.
Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света
Так может выглядеть выключатель для вытяжки и света
Следует обратить внимание на следующие опции:
- Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
- Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
- Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
- Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
- Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
- Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
- Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.
После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.
Расчет производительности вентилятора для ванной и туалета
Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен
Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам. Норма воздухообмена для разных помещений
С их помощью рассчитывается вентиляция в ванной комнате и туалете
Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете
Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м3/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м3/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.
Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м3/ч лучше не брать.
Выбор
В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.
Канальные вентиляторы устанавливаются внутри короба или трубы. Есть она, соответственно круглого или квадратного сечения
Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.
Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора). Это вентиляторы для установки на стену
Это вентиляторы для установки на стену
Как проверить естественную вентиляцию
Естественная вентиляция в ванной — пар удаляется через вытяжной клапан
Если в проекте здания заложена естественная система вентиляции, возможно, обустраивать еще и принудительную вытяжку не нужно. Чтобы в этом убедиться, необходимо проверить конструкцию на работоспособность. Методы проверки состоят в следующем:
- Проверка тяги в канале. Для этого зажигают спичку и подносят ко входу канала. Если пламя будет устремляться в сторону отверстия, тяга имеется. Проводить контроль рекомендовано в теплую маловетреную погоду, когда параметры перепада давления всегда на минимуме.
- Анализ эффективности высушивания помещения. В этих целях душевую наполняют паром: открывают горячую воду через рассеиватель и некоторое время ее спускают. Далее смотрят, насколько обильно образуются капли воды на стенах помещения и как долго она не просыхает.
Как избежать типичных ошибок
Чтобы не случилось короткое замыкание и электрические приборы не вышли из строя, целесообразно доверить подключение специалисту. При самостоятельной установке избежать типичных ошибок во время монтажа помогут следующие рекомендации:
- борозды в стене следует делать на расстоянии не ближе, чем 10 см от дверных проёмов;
- при проведении кабеля в гофре необходимо проследить за тем, чтобы она была расположена поперёк вентиляционного отверстия (в противном случае гофра способна создавать препятствие потоку воздуха);
- после установки выключателя, вентилирующего устройства и распределительной коробки необходимо ещё раз проверить надёжность соединения проводов.
Бытовые вентиляторы для ванной комнаты имеют невысокую мощность, поэтому для их подключения к электросети целесообразно использовать простые зажимы (защёлки).
Установка вентилятора является действенным способом избавления от лишней влажности в ванной комнате. Однако следует иметь в виду, что устройство будет малоэффективно, если отсутствует хорошая тяга в системе вентиляции. Проверить уровень тяги просто — нужно поднести лист из обычной тетради к вытяжке, в работоспособной системе он должен прижаться к решётке.
Подключение вентилятора в ванной к выключателю
Параллельное подключение вентилятора в ванной
Электрический вентилятор подсоединяют к питающей линии не напрямую, а через тумблер или переключатель. Обычно нет надобности в непрерывной его работе, особенно летом, когда можно открыть окно и сделать проветривание ванной комнаты. Выключатели бывают одинарные, сдвоенные и многоклавишные. Для организации работы электродвигателя с крыльчаткой достаточно первых двух вариантов.
Отдельный тумблер для устройства
Наиболее оптимальным вариантом будет установить отдельный переключатель на вентоотсос.
- Можно включить электровентилятор в любое время и не использовать строго с включенным светом, как в варианте с параллельным питанием от лампочки.
- Осуществляя ремонт прибора, легче отсоединить его от напряжения в целях безопасности.
Не всегда можно реализовать такую схему подключения к выключателю вентилятора, если в помещении имеется отделка, поэтому провода закладывают на этапе строительства. Отдельный переключатель – это дополнительные расходы и нужно найти свободное место для его установки.
Подключение через одноклавишный выключатель
Подключение вентилятора к выключателю позволяет пользоваться вытяжкой без включения света
Если в душевой уже положена плитка, и снимать ее не представляется возможным, при этом нужно сделать подвод электрического питания, можно поступить просто – взять питание от лампочки освещения, подсоединившись к ней параллельно. Тогда вентоотсос будет работать одновременно со светом. Провода можно подать от светильника по пластиковому коробу.
Этот вариант хорош и с экономической точки зрения, так как не нужно тратиться на дополнительный переключатель, кабеля пойдет меньше. Единственным недостатком здесь будет сам принцип работы – только когда горит свет. Это неудобно, так как ощущаются сквозняки во время банных процедур, иногда приходится оставлять свет, чтобы полностью удалить из комнаты влажный пар.

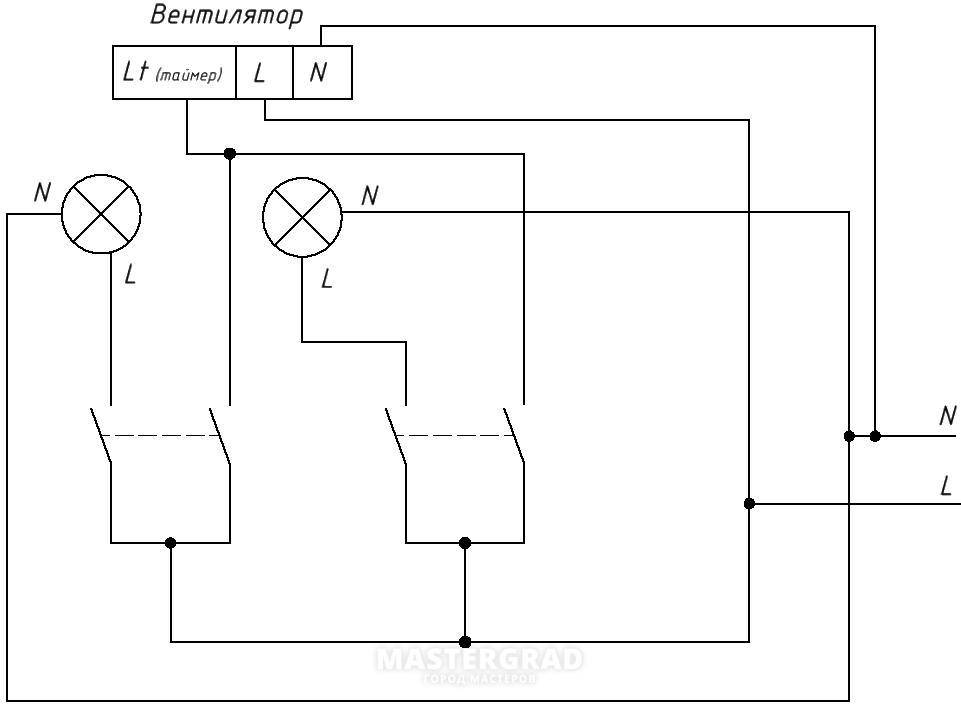

Применение двухклавишного выключателя
На этапе проектирования установки вентилятора в ванной можно сразу предусмотреть линию для питания электроприбора от сдвоенного переключателя, на котором будет висеть еще и освещение. Это удобно и выгодно, так как тумблер с двумя клавишами стоит немногим дороже одноклавишного и дешевле, нежели два отдельных коммутационных элемента. В остальном все преимущества, которые присущи отдельному питанию вытяжки, здесь также имеют место
Важно только помнить, на какой клавише находится какая линия, чтобы не путаться и не оставлять свет, думая, что это работает продув

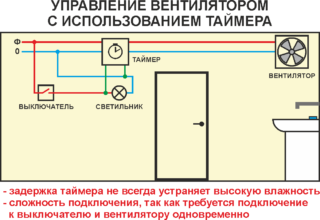

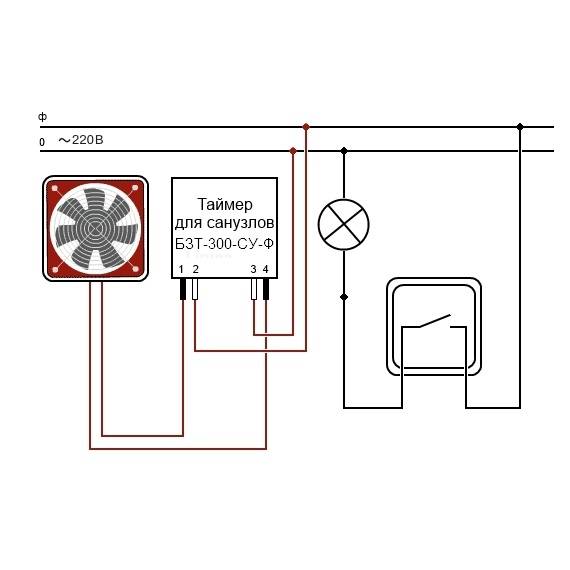

Подключение вентилятора с таймером
Устройства со встроенным таймером могут функционировать по следующей схеме:
- Включаться в тот момент, когда загорается лампочка и прекращать свою работу по истечении определенного времени после выключения света. Задержка в этом случае может быть фиксированной либо настраиваемой.
- Запуск двигателя осуществляется после затухания лампы.
Последний вариант более комфортный, так как избавляет жильцов от неудобств, в плане сквозняков и шума работающего агрегата в момент использования ванной или туалета. Для реализации проекта вытяжки с таймером необходим трехжильный кабель, где две линии являются питающими, а один провод – сигнальный.
Шаг 2: Подсоединение электрики и крепление вентилятора к стене
Окончательный монтаж вытяжного вентилятора проводим после облицовки стен плиткой. Распаковываем устройство и внимательно изучаем инструкцию.
Снимаем декоративную крышку и предохранитель, под которым находится клеммник. Выбираем подходящий тип крепления. Здесь есть несколько вариантов. Стандартный – крепление на дюбель-шурупы, которые входят в комплект. Вставляем предварительно вентилятор в отверстие, выставляем его по уровню, отмечаем точки для сверления на кафеле. Снимаем и просверливаем отверстия специальным сверлом по кафелю на малых оборотах, чтобы исключить растрескивание плитки. Вставляем в полученные отверстия дюбеля, подключаем электрику и прикручиваем вентилятор шурупами. Второй вариант крепления – жидкие гвозди. Промазываем клеящим составом патрубок вытяжного вентилятора и монтируем его в закладную, плотно прижимаем. Легко вытащить и почистить вентилятор при таком креплении не получится. Это нужно учитывать. И еще один вариант, который советуют другие мастера – уплотнительные резинки. Надеваем их на патрубок и вставляем устройство в закладную. При таком варианте крепления замена и чистка вентилятора проходит за считанные секунды.
Определились с подходящим типом крепления, время подключать вентилятор к питанию. При установке стандартного устройства вам будет достаточно трехжильного кабеля. Фазу необходимо подать с выключателя, заземления и ноля. Возможны несколько вариантом подключения: к двухклавишному, одноклавишному выключателю и установка вентилятора с таймером. Наиболее удобный и распространенный вариант – монтаж двухклавишного выключателя. При этом варианте установки свет и вентилятор работают независимо друг от друга, что весьма удобно. Вытяжку можно включать на определенный срок и по необходимости. Одноклавишный вариант менее удобен. Он отвечает за одновременное включение (выключение) света и вентиляции. Времени на вентилирование воздуха при нахождении в ванной бывает недостаточно, поэтому приходится после выхода оставлять освещение и вытяжку включенной, а это лишние килловаты. Чтобы не забывать выключать вентилятор вовремя, можно вмонтировать устройство с таймером. Выставляем нужное время, после окончания вентилирования система автоматически выключается. Чтобы установить вентилятор с таймером, необходим 4-х жильный кабель. После выбора схемы подключения зачищаем, соединяем провода с вентилятором и выключателем, фиксируем прибор.
