Как подключить выключатель в ванной комнате и туалете

Особенности выбора вентилятора в ванную комнату

Чтобы правильно выбрать тип вентилятора для помещения, где установлена ванна, важно знать некоторые особенности вытяжных устройств

Вытяжка в ванную комнату должна отвечать всем характеристикам безопасности. В первую очередь — это обусловлено использованием электрического прибора в условиях повышенной влажности. А, как известно из практики вода и электричество, вещи несовместимые и поэтому выбор устройства должен основываться на качественной защите вентилятора от воздействия влаги, чтобы не произошло замыкания.
Немаловажную роль играют и мощностные показатели вентилятора, которые влияют на производительность устройства. Именно от мощности вытяжного устройства, будет зависеть насколько качественно и в каком объёме будет удаляться влажный воздух из помещения ванной.
Вытяжной вентилятор для ванной должен быть компактным, так как будет использоваться в помещение с ограниченными габаритами. При этом, несмотря на незначительные размеры, вытяжка должна быть мощной. Целесообразно остановить свой выбор на вентиляционных системах встраиваемого типа

Их можно спрятать в обустроенном в стене проёме воздуховода и вентилятор будет отводить отработанный воздух непосредственно в центральную вентиляционную шахту.
Также для создания комфорта в ванной нужно обращать внимание на уровень шума, который издаётся вентилятором во время работы. Естественно, абсолютно бесшумно вытяжные устройства работать не могут, однако, лучше выбирать вентиляторы с минимальным его уровнем

Ведь вряд ли жителям квартиры понравится лежать в расслабляющей горячей ванне, и слушать громкий шум работающего пропеллера вытяжного устройства. Нормальный шумовой порога таких устройств начинается от 25 ДБ. Лучше выбирать приборы с минимальным значением шума, но не в ущерб производительности.

Не стоит думать, что качественный вентилятор в ванную комнату должен быть слишком дорогим. Если в магазине продавцы будут утверждать что качественный прибор не может, стоит недорого, то покупателя просто дурят. Даже самые простые бюджетные вытяжные вентиляторы в ванную комнату будут полностью выполнять поставленные перед ними задачи на протяжении длительного временного периода от 2 до 7 лет. Естественно, можно приобрести и дорогую модель, но основным её отличием будут дополнительные функции или наличие дистанционного пульта, а не производительность и мощность устройства.

Электропроводка в ванной комнате

Ванная комната – это место, где присутствует не только повышенная влажность воздуха, но и риск попадания воды на работающий электроприбор или розетку. Поэтому все элементы электрической сети должны иметь соответствующую таким условиям работы защиту и предназначаться для использования во влажной среде.

Существует международная система классификации – IP, отображающая степень защиты прибора при использовании в условиях повышенной влажности. Согласно ей, прибор маркируется таким образом – IPхх, где хх – это цифры, указывающие степень защиты устройства. Первый знак «х» – показывает степень защиты от пыли и удара током, а второй «х» – от воды. Все приборы и устройства, используемые в ванной комнате должны иметь класс защиты по этой системе не менее IP44. Это значит, что прибор будет защищен от попадания брызг, падающих на него под любым углом. В ванной желательно устанавливать розетки с влагозащитными крышками, что позволить избежать попадания внутрь розетки брызг воды. Однако, даже устанавливая электроприборы с высокой степенью защиты от влаги, лучше постараться расположить их в месте, где будет минимальное количество воды или брызг.

Определенную степень защиты должны иметь и все кабели, используемые для прокладки электропроводки в ванной. А каждую розетку в ванной комнате нужно заземлять отдельным проводом, не соединяя их между собой шлейфом. Если электрический прибор в ванной комнате не подключается в одну из уже заземленных розеток, то к нему также следует подвести отдельный провод для заземления. Устанавливать электропроводку в ванной нельзя поверх стен. В целях собственной безопасности для всех кабелей необходимо делать штробы, в которые и будет прятаться провод. Это более долгий и затратный способ, однако, он убережет вас от неприятных сюрпризов и случайного удара током.

Довольно часто стиральные машины устанавливаются в ванных комнатах. В этом случае к розетке, в которую будет подключаться стиральная машина, нужно подвести персональный кабель от отдельного автомата в щитке с использованием устройства защитного отключения (УЗО). Заземление стиральной машины также считается необходимым.

Высота розеток от пола по ГОСТу

Подробная информация по проектированию внутренних электрических сетей содержится в Своде правил 31-110-2003, включающих расширенный список рекомендаций не только по месту установки, но и по их количеству.

Устройство электроснабжения (установка выключателей и розеток) выполняется с учетом представленных правил:

В ГОСТ Р 50571.11-96 также входит требование по расположению на расстоянии розеток не менее 0,6 м от кабинки душа.
Не рассматривается в целях нормировки расстояние от кондиционеров и стационарных кухонных электроплит до электрической розетки.
Установление розеток в жилых комнатах происходит на расстоянии 4 м по периметру, в коридорах следует предусматривать розетки – на каждые 10 м2 площади, а в кухонных помещениях – не менее четырех.
Заказчиком определяется количество лишь в том случае, когда установка идет в частных и одноквартирных домах.

Где ставить распределительную коробку в ванной комнате

Согласно ГОСТ 50571.11 выходит, что распределительные коробки нельзя ставить в зонах 0, 1 и 2. А в прочих местах допустимо. К примеру, под потолком, выше 2,25 метра от пола. Допускается установка в зоне 3. В ПУЭ 7 не прописан запрет на монтаж распределительных щитов в ванных комнатах. По указанному поводу говорится:

Разводка в ванной

Не допускается электрощитовые помещения располагать под душевыми, ванными комнатами, мойками, прочими объектами, связанными с мокрыми технологическими процессами. Оговорка – исключение допускается, когда приняты меры по гидроизоляции. Заметим, что электрощитовые помещения – комнаты, где масса распределительных шкафов, кабелей и прочего хозяйства аналогичного рода. Это не единичный объект, а их скопление. В ванной такое не разместишь. Но прямого запрета нет. Просто написано, что электрощитовые помещения, как правило, доступны исключительно для обслуживающего персонала. На площадке это реализуется наличием навесного (или встроенного) замка, а в ванной по определению подобного нет.
Опираемся на факт, что не должно быть ответвлений водопроводных труб в помещении и наличие канализации в любом виде в электрощитовых помещениях. Упомянутое исключает установку такого оборудования в санузлах. Напоминаем, что речь идёт о мощных групповых устройствах: вводные устройства (устройства на входе питающей линии в здание либо его часть), главные распределительные щиты (снабжающие здание), распределительные пункты. Согласно букве закона домовладельцы не вправе ставить оборудование в ванной, а для собственников квартир прямого запрета не существует. Вводным устройством квартиры считается оборудование, стоящее на лестничной клетке, защищённое замком, для которого соблюдаются указанные выше требования.

Согласно ГОСТ, читая между строк, напрашиваются выводы:

Корпусы любого оборудования предусматривают сплошную изоляцию. Полагаем, порошковая краска на распределительных щитах вполне подходит к определению. Потому что, несмотря на требования п. 413.2.3 ГОСТ 50571.3, массово применяется в уличных условиях.
Не допускается использовать оборудование без заземлённой системы уравнивания потенциалов. Линия объединяет трубы, ванну, корпусы оборудования.
Не допускается прокладка фазных проводов внутри распределительного щитка без изоляции. Требуется крайне аккуратно заделывать проводку в автоматы защиты и прочие устройства. А контактные площадки надёжно изолировать (как это сделать – вопрос десятый).
Наконец, очевидный факт: на входе в квартиру, желательно в подъездном щитке, нужно поставить дифференциальный автомат защиты с порогом срабатывания не выше 30 мА (мощностью не меньше входного УЗО). Этим выполняем косвенно требования ГОСТ 50571.11 в плане размещения розеток. Из непрямых источников следует вывод, что любое оборудование, эксплуатируемое в условиях повышенной влажности, защищается дифференциальными автоматами

Обратите внимание, распределительный щит на столбе подобных средств лишён. А он частенько мокнет под дождём.
Важный факт: в условиях сырости запрещается открывать внутреннюю дверцу распределительного щита

Под клавиши выключения питания линий выполняются специальные прорези (окошки). Не нашли на это прямых указаний законодательства (схожее обсуждается в п. 413.2.6 ГОСТ 50571.3), но так делается повсеместно на практике, следовательно, неплохо бы опыт распространить на квартиру.
Дверцы распределительного щита от детей и животных прочно закрываются на замок. Если не подходит встроенный, допускается применять навесной (ушки монтирует хозяин распределительного щита). Главное – не вступить в конфликт с требованиями ГОСТ 50571.3, где говорится о недопустимости применения крепежа (ряд п. в разделе 413.2), способного в отдельных случаях нарушить изоляцию.

Ванная комната должна быть светлой

После комплекса подобных мероприятий распределительный щит в ванной комнате уже не представляет опасности. Рекомендуется выбирать модели коробок с корпусом, непроницаемым для влаги и пара. Проводка прокладывается, как правило, скрыто, без металлических экранов.

Требования к проводке в ванной

Чтобы обеспечить безопасность проводки в ванной комнате, соблюдайте несколько правил:

провод следует прокладывать перпендикулярно стенам, полу и потолку — по вертикали или горизонтали (это упростит поиск нужного участка при обрыве);
кабель следует прятать в качественной гофре;
розетка и выключатель должны размещаться на высоте 900 мм от пола (над ванной, раковиной или водопроводом — на высоте не ниже 700 мм);
наличие отдельных разводок для каждого прибора или точки подачи электроэнергии;
класс защиты используемого оборудования — не ниже IP44;
отсутствие скруток и соединений нескольких проводов (только цельный кабель на каждую разводку);
категорически запрещена установка распределительных коробок;
требуется функциональное заземление.

Основные требования к электрической проводке в ванной

Это интересно: Прокладка кабеля в подвале жилого дома — нормы и требования

Советы по проектированию узлов электросети

Строительство любого объекта начинается (по крайней мере, должно начинаться) с создания проекта. Чем он подробнее и сложнее, тем меньше вопросов будет возникать в ходе работ по возведению квартиры, дома или офиса.

При строительстве здания проект электрических сетей, как правило, выполняется профессионалом-электриком. Будущие пользователи помещения также должны быть задействованы, особенно на этапе определения количества и мест расположения розеток и выключателей.

В первую очередь необходимо нарисовать подробный план помещения, указав на нем:

дверные и оконные проемы (не забыв отметить, в какие стороны открываются оконные рамы и двери);
примерный план расстановки мебели и расположения бытовых приборов (с указанием их мощности);
основные коммуникации (газ, водопровод).

Этап планирования узлов электросети поможет увидеть будущее помещение наиболее полно и избавит от разочарования, лишних затрат времени, сил и средств на исправление ошибок. Конечно, можно воспользоваться удлинителем, но от такого компромисса мало радости и пользы.

Также следует учесть назначение помещения. На какой высоте выключатель от пола должен быть расположен в детской комнате, кабинете или кухне – это разные вопросы.

Меры предосторожности

При монтаже, эксплуатации и обслуживании электрической проводки в ванной комнате применяются все те же меры предосторожности:

Помещение следует полностью обесточить.
Используйте исключительно исправные инструменты с защитой от поражения током.
Применяйте средства, защищающие от получения травм, в том числе строительные перчатки и очки.

Средства защиты для электромонтажных работЛюбые работы, связанные с изменением электрической проводки, должны выполняться квалифицированными специалистами. Самостоятельно лезть в данный процесс без необходимых знаний и опыта работы крайне нежелательно. Особенно в ванной комнате, где даже малейшая ошибка может привести к трагическим последствиям.

Безопасность и заземление

Безопасность и функциональность — требования, предъявляемые к любой проводке. Заземление обязательно на всех розетках, стационарном электрооборудовании. Кроме того, подключают уравнивание потенциалов. Раньше, когда использовалась двухжильная проводка, требовалось выводить на щиток отдельный заземляющий провод. Сейчас кабели трехжильные, все приборы сразу подключаются к заземлению.

В частном доме позаботиться о заземлении следует самостоятельно. В землю глубоко забивают 3 металлических уголка или отрезка арматуры. Между собой элементы соединяют при помощи сварки. Контур подсоединяют к распределительному щитку стальным проводом на болтах с шайбами.

Применение УЗО

Устройства защитного отключения обязательны для проводки в ванной. Они разрывают цепь питания, если появляются пробои изоляции. Устанавливают на входе в щитке. Номинал общего УЗО для групповой линии — 30 мА.

Безопасность повышают персональные устройства, установленные для каждой силовой линии, ведущей к розеткам, электрооборудованию. Они должны реагировать на ток 10 мА.

Автоматические выключатели

От перегрузки или короткого замыкания цепь и приборы защищают автоматические выключатели. Чтобы они выполнили свое назначение, следует правильно подобрать мощность. Ее рассчитывают по формуле I=P/U, где I — номинальный ток, P — мощность всех приборов, U — сетевое напряжение.

В щитке может стоять общий для ванной автоматический выключатель. Лучше смонтировать приборы для каждой группы потребителей: отдельно на освещение, розетки, бойлер, полотенцесушитель, стиральную машину.

Рекомендуемый номинал автомата при нагрузке:

до 0,2 кВт — 1 А;
1,3 кВт — 6 А;
2,2 кВт — 10 А;
3,5 кВт — 16 А;
5,5 кВт — 25 А.

Подключение проводят только после проверки правильности монтажа.

Разберемся с главной заземляющей шиной

По новым правилам, в распределительном щите устанавливается главная заземляющая шина. Это группа контактов из меди или стали, от которых расходятся провода заземления. Один прикручен к корпусу щитка, остальные идут от приборов. В старых домах шина может отсутствовать, проводка выполнена двухжильным кабелем. Ее меняют на трехжильную, устанавливают в щитке шину. К ней подключают рабочий ноль и заземляющую жилу. Для каждого проводника выбирают отдельный контакт.

Если проигнорировать это правило, можно получить электрический удар, прикоснувшись к нескольким предметам одновременно в момент утечки тока.

Безопасные розетки

Розетки должны иметь отдельную от освещения защитную автоматику: разделительный трансформатор или УЗО. Номинальный ток УЗО такой же или немного больше, чем у автоматического выключателя, иначе не сработает. Силовые потребители (бойлер, стиральная машина) подключаются к отдельным розеткам. Располагают только в зоне № 3, класс защиты от IP44, обязательна брызгозащитная крышка и заземление. Расстояние от пола 90 см.

Стоит ли использовать распаечные коробки

Современная технология монтажа электропроводки предполагает полный отказ от распаечных коробок. Отдельные кабели идут от вводного щитка к каждому потребителю. Старый способ имеет недостатки. Соединенные скручиванием, клеммниками провода в распаечной коробке греются, разрушается изоляция. Если использовать такой вариант для ванной, то только снаружи, внутри монтаж запрещается.

Выбор вентилятора

Вентилятор санузла с датчиком

Закрытое помещение без окон и отверстий для воздухообмена можно качественно проветрить только с помощью принудительной вентиляции. Она удаляет пар, лишнюю влагу и неприятные запахи. Установка бытового вентилятора проводится в вентиляционную шахту вместо решетки и требует подключения электричества. Он должен обеспечивать необходимую кратность обмена воздуха. Для ванны и санузла она составляет 7-9.

Вытяжной вентилятор в ванной выбирается по основному показателю – мощности. Именно она обеспечивает требуемую замену воздуха в комнате. Для этого необходимо знать объем помещения и коэффициент воздухообмена. Так, для помещения размером 2,2*2,5*2 с требуемой кратность воздухообмена 8 оптимальная продуктивность установки будет: 2,2*2,5*2*8 = 88 м3/час.

Необходимо учесть и такие моменты:

Наличие автоматических жалюзи в конструкции вентилятора. Позволяет перекрыть воздуховод в случае поломки прибора или проведения других работ при отключенном приборе.
Если предусмотреть в схеме таймер, то вентилятор можно использовать с большей пользой. Он будет после выключения света еще работать некоторое время. Вводится в работу при выключении света.
Для работы в помещении с повышенным содержанием пара и влаги в воздухе неплохо доукомплектовать схему встроенным гигростатом. Тогда контрольно-регулирующий время прибор будет реагировать автоматически на повышенный уровень влажности.
«Шумность» установки во время работы должна соответствовать СанПиН 2.1.2.2645-10 в части требований к условиям проживания в жилых помещениях. Днем это 23-58 (дБ), ночью — 13-50 (дБ).

Меры предосторожности

Помещение следует полностью обесточить.
Используйте исключительно исправные инструменты с защитой от поражения током.
Применяйте средства, защищающие от получения травм, в том числе строительные перчатки и очки.

Средства защиты для электромонтажных работ

Любые работы, связанные с изменением электрической проводки, должны выполняться квалифицированными специалистами. Самостоятельно лезть в данный процесс без необходимых знаний и опыта работы крайне нежелательно. Особенно в ванной комнате, где даже малейшая ошибка может привести к трагическим последствиям.

Назначение

виды выключателей

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.

Как заземлить ванную комнату?

Чтобы заземлить ванную, там устанавливают специальный распределитель (это и есть СУП). А от него ведут несколько проводов заземления: 1 к щитку, а остальные ко всем потенциальными проводниками тока.

К разным предметам провода заземления подсоединяют по-разному.

Крепления проводов, с помощью которых заземляют ванны и душевые поддоны

Например, к ваннам и поддонам – с помощью соединяющих перемычек. Чтобы установить их на ванну старого образца или акриловую, просверлите в ножке отверстие и закрепите перемычку с помощью болта и гайки.

В ванных из стали и чугуна для крепление провода заземления есть специальный лепесток.

Провода заземления можно спрятать под штукатуркой, в шкафчиках или пустотах стен. Оставить на виду – тоже вариант, но это некрасиво, и, в конце концов, травмоопасно.

Пластиковые трубы заземлять не нужно

Провода к трубам, змеевикам, и водонагревателям крепятся с помощью специальных хомутов в виде колечек с отверстиями. Такое колечко одевают на трубу, а потом его концы скрепляют с помощью того же болта.

Если трубы спрятаны в стенах, то хомуты можно закрепить на смесителях либо душевых стояках.

Заземление каркаса стиральной машины

Чтобы заземлить стиральную машину нового образца, достаточно подвести провод с заземлением к розетке. А дальше заземление проходит через шнур и внутри соединяется с корпусом стиральной машины.

Если в шнуре провода заземления нет, корпус нужно заземлять самому. Для этого сделайте небольшое отверстие в верхней крышке и закрепите провод с заземляющей перемычкой так же, как и на ножке ванны.

Провода с клеммами для теплого электрического пола в ванной

Заземлить электрический пол очень просто. Для этого уложите в стяжку над ним металлическую сетку и с помощью клеммы присоедините к ней провод заземления.

И, наконец, если у вас в ванной есть металлическая вентиляционная труба, также заземлите ее перемычкой.

В тех домах, к которым заземление не подведено, часто делают зануление. Это когда все предметы заземляют с помощью нулевых проводов, а их подключают к нулевой шине. С одной стороны, это хороший вариант, ведь при утечке тока автомат обязательно отключится. С другой, если цепь зануления оборвется, все приборы за точкой обрыва окажутся под напряжением.

Освещение в ванной комнате

Как и в предыдущем случае, светильники, устанавливаемые в ванной комнате должны иметь специальную защиту для работы во влажной среде. Варианты осветительных приборов есть разные, но степень их защиты должна быть не менее IP65. Это убережет их от струй воды падающих под любым углом. Если на светильниках присутствуют металлические элементы, то они должны быть устойчивы к коррозии и перепадам температур. Однако, несмотря на защиту этого прибора от воды, не стоит устанавливать светильники рядом с душевой кабиной или ванной ближе, чем на 60 см. Чтобы повысить степень безопасности применения светильников в ванной, можно использовать модели, работающие от напряжения не более 12 В. При этом трансформатор, понижающий напряжение нужно вынести за пределы ванной комнаты.

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

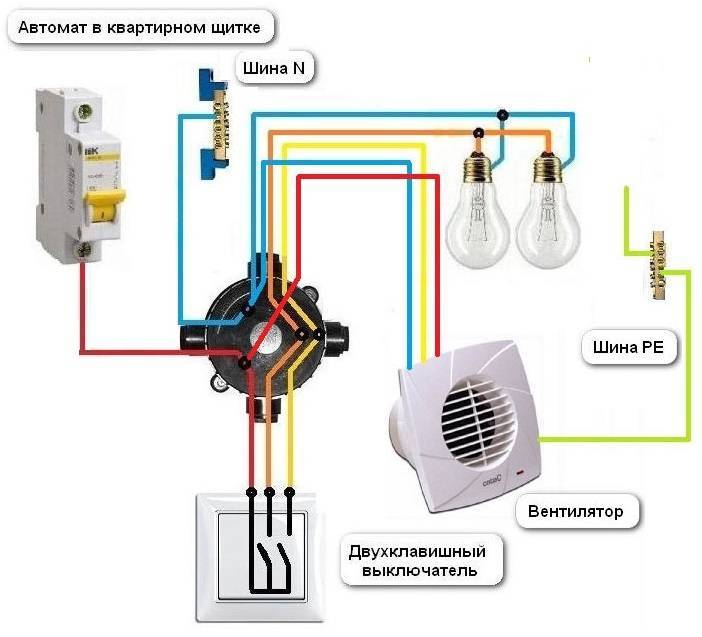

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Разделение пространства на зоны

Монтаж и прокладка электропроводки в ванной начинаются с создания схемы мест расположения светильников, розеток, выключателей и прочих регуляторов. Для помещений с повышенным уровнем влажности эта задача не так проста, как кажется – проект должен составляться обязательно с одновременным учетом нескольких требований:

разделение помещения на зоны по уровню влажности и степени опасности поражения электрическим током;
невозможность использования для электромонтажа стальных труб, металлического гофрированного рукава и имеющих металлическую оболочку проводов («бронепроводов»);
проводка в стенах должна быть скрытой, накладной монтаж допустим только в тех случаях, когда скрытую проводку вести невозможно физически – при этом прокладка проводов должна обязательно вестись по негорючему основанию;
наружный монтаж проводов по потолку допустим только при высоте прокладки выше 225 см от уровня чистого пола.

Все эти требования подробно расписаны в трех официальных документах – ПУЭ, СП 256.1325800.2016 и ГОСТ Р 50571.7.701. Соблюдение всех этих нормативов является обязательным для государственных организаций – «частника» никто не вправе заставить их соблюдать. Никто, кроме здравого смысла и беспокойства за свою жизнь и жизнь своих близких.

Разграничение пространства ванной комнаты на зоны осуществляется в соответствии с ГОСТом 50571.7.701, учитывающим все мыслимые нюансы, например – наличие и расположение окон, горизонтальность потолка, наличие настилов и перегородок с учетом их высоты. Основные и, соответственно, наиболее часто встречающиеся в жизни варианты приведены на рисунках ниже:

Границы зон для помещений с ванной или душем с поддоном.

Такое распределение зон действительно для типовых ванных комнат в многоквартирных домах. Однако нередко владельцы избавляются от достаточно громоздких ванн и устраивают в освободившемся помещении простую душевую комнату – в этом случае распределение зон будет уже несколько отличаться:

Разграничение зон в помещениях с душем без поддона.

Вверх границы зон простираются до высоты 225 см, хотя обычно в жилых помещениях высота потолка ощутимо больше – а это дает возможность без нарушения каких-либо правил разводить электропроводку в ванной по потолку.

Зона 0

В нулевой зоне, то есть непосредственно в ванне или душевом поддоне, разводка проводов и размещение электроприборов и электроустановочных изделий запрещены категорически. Исключение – предусмотренные заводской конструкцией агрегаты, входящие в комплект ванны и имеющие соответствующую защиту от прямого воздействия потока воды, а также низковольтное (не более 12 В) напряжение питания.

Зона 1 В зоне 1 допустимо устанавливать проточные и накопительные водонагреватели, но с обязательным соблюдением условия: защищенность корпуса от проникновения воды должна быть не менее 5 по градации IP. Иными словами – очень близкой к максимально возможной. Розетки, выключатели, регуляторы и светильники в первой зоне устанавливать запрещается.Зона 2 Разрешение на установку электромонтажных изделий начинает действовать с границ зоны 2 – однако все монтируемые приборы должны иметь влагозащиту не ниже 4 по IP, то есть не бояться сильных брызг и случайного попадания струй воды. Светильники, равно как и вытяжные вентиляторы в этой зоне устанавливаются только включаемые с помощью шнура («дергалки»). Устанавливать выключатели в пределах второй зоны впрямую не запрещается, но и не рекомендуется. Зона 3 Все ограничения снимаются после внешних границ зоны 2, в пространстве, которое принято считать зоной 3, в которой допустимо устанавливать электроустановочные изделия даже с минимальной защитой IP*1. Квартирные ванные редко имеют объем, достаточный для размещения третьей зоны, но в частных коттеджах подходящие размеры помещения сделать достаточно просто. Однако и при очень большой площади ванной комнаты следует учитывать – выключатель основного освещения и регулятор температуры электрического теплого пола принято располагать СНАРУЖИ, а не внутри помещения с повышенной влажностью.

В идеальном случае монтаж электропроводки в маленькой ванной комнате не должен подразумевать вообще никакой «электрики», кроме низковольтного освещения – особенно это актуально для имеющих очень скромные размеры совмещенных или раздельных типовых санузлов в многоквартирных домах. Но, к сожалению, реальность далека от идеалов, и в современной ванной должны быть предусмотрены минимум две розетки – одна для стиральной машины, другая «бытовая», для фена или аналогичных маломощных потребителей.

Правила выбора выключателей для ванной

Если у вас не установлен общий выключатель ванна-туалет-кухня, а используется отдельный выключатель в помещении ванной, то такое устройство должно иметь специальную степень защиты, которое обозначается маркировкой «IP». Диапазон маркировки IP может быть от IP-00 (незащищённый от влаги) и IP-68 (максимальная защита от попадания влаги). В таких обозначениях, первая цифра обозначает степень защиты от мелких пылевых частиц, вторая цифра указывает на степень защиты от попадания влаги.

Если у вас установлен блок выключателей ванна-туалет-кухня за пределами ванной комнаты, то можно использовать выключатели со степенью IP-00, если устройство установлено непосредственно в помещении или на улице, то степень защиты должна быть максимально высокой.

Всем жаркий летний привет из Таганрога!

В моей новой статье рассмотрим вопросы замены блока розетки с двойным выключателем старого образца, который устанавливался раньше во всех панельных “хрущевских” домах. Замена будет проведена на новый блок выключателей с розеткой под одной рамкой.

Как обычно, будет много фотографий, схема подключения, рекомендации по монтажу и подключению этого устройства.

Как это чудо советского дизайна и технологии выглядит – показано на фото слева.

Такой блок состоит из одной розетки (естественно, без заземления) и двух или трёх клавиш выключателя. Выключатели включают свет в ванной, туалете, и кухне.

В принципе идея неплохая, но со временем всё это приходит в негодность, ведь эти выключатели используются в квартире гораздо чаще, чем все остальные, вместе взятые.

Безопасность в ванной комнате

Ванная комната – это наиболее опасная зона, поскольку попадание воды на кабель или прибор, находящиеся под напряжением может спровоцировать достаточно печальные последствие

Поэтому соблюдать правила безопасности при проектировании и прокладке электрической проводки в ванной комнате крайне важно

В соответствии со стандартами безопасности, ванная делится на четыре зоны. Каждой из зон отвечает соответствующая степень защиты электрических приборов – от IPх1 до IPх8, о которых уже говорилось ранее. «Х» в данном случае означает, что степень защиты прибора от пыли и грязи не имеет существенного значения.

Зона 0 – это пространство внутри ванной или душевой кабины. То есть здесь защита на всех электрических устройствах должна быть не менее IPх7.

Зона 1 – это пространство, находящееся непосредственно над ванной или душем. Здесь уровень защиты электроприборов и проводов может быть от IPх5.

Зона 2 – это пространство, находящееся в 60 см от зоны 1 и расположенное параллельно к ней. Здесь допускается уровень защиты от IPх4.

Зона 3 – это все оставшееся пространство ванной комнаты не ограниченное предыдущими зонами. Здесь класс защиты электроприборов может быть от IPх1.

При замене электропроводки в ванной комнате важно помнить, что каждый устанавливаемый в ванной комнате электрический прибор должен иметь отдельное заземление. Все прокладываемые кабели должны иметь качественную изоляцию и сертификацию для подключения в помещениях с высокой влажностью. Соблюдая все меры безопасности и правила работы, вы обеспечите надежную защиту для себя и своей семьи от печальных последствий в будущем

Соблюдая все меры безопасности и правила работы, вы обеспечите надежную защиту для себя и своей семьи от печальных последствий в будущем.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.
