Процесс установки водяного теплого пола
Первым этапом в решении задачи, как сделать теплые полы от водяного отопления, является составление проекта. Необходимо нарисовать план помещения с указанием размеров отдельных комнат и расположения стояков. Около стояка, к которому будет выполняться подключение, следует поместить коллекторный узел. С одной стороны к этому устройству подключается центральное отопление, а с другой – трубы системы «теплый пол». В коллекторном узле имеется датчик температуры, который позволяет контролировать нагревание теплоносителя. Также в устройстве может быть вентиль или клапан, с помощью которого устанавливается определенная температура для каждого контура.
Система водяного теплого пола требует обязательного смешивания горячей воды подающей трубы с холодной из обратного трубопровода. Это происходит в коллекторном узле, который дополнительно называют смесительным узлом. Объясняется это тем, что иногда на подаче может быть достаточно высокая температура, при которой находиться на полу не совсем комфортно. Прибор в смесительном узле, контролирующий температуру теплоносителя, дает сигнал о необходимости добавления холодной воды.
Для безупречной и эффективной работы системы водяного теплого пола необходим монтаж циркуляционного насоса. Он предназначен для обеспечения определенной скорости воды по контуру теплого пола.
Следующим шагом будет выбор типа труб для водяной системы теплого пола. Для этой цели используются трубы из металлопластика или сшитого полиэтилена. Однако последнее время отмечается популярность гофрированных нержавеющих труб. Этот материал характеризуется гибкостью, надежностью и сравнительно низкой стоимостью, ниже, чем цена металлопластиковых изделий. Кроме того трубы имеют долгий эксплуатационный срок и пока не имеют подделок. Единственным недостатком гофрированной трубы можно назвать высокое сопротивление потоку теплоносителя из-за ребристой поверхности.
Также важно определиться со способом укладки труб водяного контура. Популярными считаются два метода: «улитка» и «змейка»
Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны.
Диаметр труб для водяного теплого пола и их длина имеют не меньшее значение. В большинстве случаев используется труба сечением 16 мм, что касается протяженности контура, то здесь за основу берется норматив 4-5 метров для обогрева одного квадрата площади.
Укладка теплоизолятора
Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.
Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.
Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.
Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.
Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.
Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.
Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.
Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.
Устройство водяного теплого пола на бетонном основании в частном доме
Водяной тёплый пол, уложенный на бетонный пол — трубопровод с теплоносителем внутри, залитый бетонным раствором. «Пирог» его — многослойная конструкция, в которой каждый слой несёт свою функцию, и играет большую роль для полноценной работы устройства. Поэтому, важна их очередность — это надо помнить при сооружении конструкции своими руками.
«Пирог» тёплой водяной системы это:
- черновой пол — из бетонной стяжки или плит перекрытия;
- гидроизоляционный слой — обычная полиэтиленовая тонкая плёнка, хотя при установки пола не на грунт, а на бетонную основу — можно обойтись и без гидроизоляции;
- теплоизоляция — рекомендовано использовать пенополистирол экструдированного типа, так как он имеет низкую теплопроводность, прочен и стоит не дорого;
- гидроизоляция — идеальным материалом для укладки в частном доме считается полиэтилен с толщиной 110 — 155 мкм, он стелется в два слоя;
- арматура — прутья толщиной не меньше 4 мм, ячейки 50 на 50, или 100 на 100, сетка крепится к перекрытию, а не к листу теплоизоляционного материала;
- нагревательный элемент — он монтируется к сетке с помощью хомутов, стандартный размер труб 16 мм (при площади помещения 50 м2);
- стяжка — используется цементно-бетонный раствор с добавленным пластификатором, минимальная толщина слоя 50 мм;
- подложка — для обустройства подойдёт пробковый материал, толстый картон или полиэтилен вспененного типа;
- напольное покрытие — плитка, ламинат, линолеум.
Так, выглядит «пирог» водяного тёплого пола, минимальная толщина которого 140 мм. Кроме того, в местах соприкосновения бетонного раствора со стенками, необходима установка демпферной ленты, она обеспечит компенсацию при нагревании.
2 Пирог теплого пола
Watch this video on YouTube
Помимо этого, потребуется монтаж коллекторного узла и насоса, он улучшает циркуляцию теплоносителя.
Подключение теплого пола к системе отопления. 4 способа подключения.
Watch this video on YouTube
Разбираем теплый пол по частям! Зачем переплачивать? Часть 2
Watch this video on YouTube
Смотрите видео
Пошаговая инструкция укладки кабельных мат
Теплый пол в ванной комнате под плитку Rexant своими руками Ремонт ванной комнаты.
Watch this video on YouTube
Перед установкой кабельного пола в ванной под плитку, следует набросать чертёж расположения нагревательных элементов, подготовить материал и инструменты, чтобы не отвлекаться в момент работы.
Итак, делаем тёплые полы в ванной под плитку из кабельных мат, процесс состоит из нескольких этапов.
Подготовка основания
При наличии старого напольного покрытия — оно демонтируется. Поверхность выравнивается и очищается от мусора. Имеющиеся трещины заделываются, это будет способствовать качественному размещению материала.
Если есть большие перепады, то лучше установить тонкий выравнивающий слой стяжки.
Установка терморегулятора
Начинать следует с определения места для терморегулятора. Размещать рекомендуется недалеко от электрического счётчика, на расстоянии не меньше 30 см от пола. Производит установку в ванной не рекомендовано, могут окислиться контакты.
Проделывается углубление, в которое надо установить подрозетник, а от него на стене к полу провести штробы, для размещения кабеля. Для эффективной работы тёплого пола нужно установить отдельный выключатель.
Гидро и теплоизоляция
В качестве гидроизоляционного материала можно использовать полиэтиленовую плёнку, а как утеплитель пенополистирол или пенопласт толщиной 30 мм. Рекомендован материал с отражающим слоем, что повысит КПД конструкции.
Выбирать толщину теплоизоляции следует в зависимости от показателя теплопотерь в помещении. Если комната находится на первом этаже, то слой утеплителя нужен толще.
Укладка мат
Начинать надо с отрезания мат нужной длины. Для этого, маты разворачиваются и отрезается требуемый размер. Разрез следует делать по сетке аккуратно, чтоб не повредит кабель.
Укладывать маты нужно на расстоянии 5 см от стены, и 10 см от горячих стояков. Сетка фиксируется к основе на плиточный клей, есть маты с клеевой основой, это облегчает монтаж.
Подключение
Концы провода заводятся в подрозетник, их нужно зачистить и подключить к соответствующим фазам терморегулятора.
Затем, от подрозетника протягивается гофратруба. Она так же размещается в проделанном углубление в стене, и в утеплителе на полу. На втором её конце устанавливается заглушка. Гофра укладывается между петлями кабеля, в неё помещается датчик, он подключается к регулятору.
Последний этап — запитывание терморегулятора от элекросети.
Финишное покрытие
Плитку, при укладке мат в качестве отопительной системы, можно крепить на нагревательные элементы, для этого применяется плиточный клей. Но перед этим, прибор следует проверить в работе.
Как правильно запустить теплый водяной пол
Теплый пол в последнее время стал использоваться все чаще. Однако его первое включение – довольно ответственная процедура и не многие знают, как с ней справиться.
Если пол выполнен из дерева или настильной системы, то после заполнения теплоносителем можно сразу переходить к эксплуатации. Если же используется водяной пол на основе бетонной стяжки, процедура первого запуска будет значительно отличаться.
В данной статье мы рассмотрим, как правильно включить теплые полы первый раз и более подробно изучим эту процедуру.
Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов.
Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно.
Ввод его в эксплуатацию состоит из нескольких этапов.
Нюансы заполнения системы теплоносителем
Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.
То, каким способом будет производиться подача теплоносителя, находится в зависимости от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.
Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части.
К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему.
Выпускают такие приборы ручного и автоматического типа.
Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине.
Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды.
Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.
До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой.
После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции.
Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.
По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится чистой, промывка считается завершенной.
Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.
Если применяется антифриз, следует придерживаться инструкций, которые дают производители.
Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет.
Но выполнять промывку системы перед этим следует обязательно.
Тестовый пуск водяного пола
После завершения сборки системы до заливки стяжки ее проверяют на работоспособность.
Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже.
Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.
Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:
- систему выводят на рабочие температуры и оставляют так на несколько суток;
- протестировать в условиях избыточного давления на холодном теплоносителе;
- выполнить опрессовку воздухом.
Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд. Это происходит в случае использования монтажных лент или одиночных крепежных элементов.
Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора.
Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится.
Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.
Направляющие не помешают устранять недостатки.
Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет.
К каким последствиям могут привести ошибки при монтаже ВТП
При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления. Трубы должны располагаться строго горизонтально
Трубы должны располагаться строго горизонтально
Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.
Контур должен быть цельным
Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно
После заливки стяжки найти место утечки будет крайне сложно.
Все испытания проводят до заливки стяжки
Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.
Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.
После заливки стяжки пользоваться теплым полом можно через 28 дней
Установка и подключение коллектора
Как правило, коллектор монтируется внутри специального шкафчика, непосредственно на поверхности пола. С этой целью в стене требуется сделать удобное углубление под размещение смесительного узла, после чего осуществляется подсоединение к коллектору подающей трубы и обратного трубопровода.
Постоянная циркуляция воды обеспечивается, как правило, специальным насосом.
На обе трубы требуется установить запорную арматуру, которая позволит легко и быстро своими руками отключить подачу воды в систему в случае непредвиденной аварии. Водяной контур закрепляется на коллекторе компрессионными фитингами.
Важно учитывать тот факт, что коллектор обязательно должен быть оборудован краном на слив и специальным воздушным отводчиком, как на подаче, так и на «обратке», а специальный шкаф позволяет замаскировать сложный гидротехнический элемент системы.
Монтаж водяного тёплого пола
Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание
Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?
Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.
Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:
- Маячковый профиль;
- Лазерный уровень;
- Угольник строительный;
- 5-10 кг гипса;
- Грунтовка;
- Мобильная бетономешалка;
- Цемент;
- ПГС;
- Фибра полипропиленовая.
Ход работ:
Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.
Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».
Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.
Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.
После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.
Водяной теплый пол на полистирольной основе
Еще одним вариантом конструкции водяного теплого пола с жидким теплоносителем является монтаж труб в специальные плиты с пазами, изготовленные из вспененного полимера. Кстати, мы уже писали в этой статье про какие необходимы комплектующие для водяного теплого пола.
Для компенсации температурных расширений в таких плитах заложены деформирующиеся пластины. Ее рекомендуется использовать в легких строениях с ограничением нагрузки на перекрытия.
Нагреваемый пол на полистирольной основе
Как и в случае с теплым полом со стяжкой на основное перекрытие первым этапом укладывается тепловая изоляция.
После этого на теплоизоляцию укладываются плиты. Укладка происходит начиная с угла помещения. Плиты из полистирола имеют специальные пазы, в которые и укладываются трубы теплоносителя.
Полистирольные плиты для водяного пола
После прокладки трубопроводной системы подключите нагревательные контуры к коллектору и проведите испытание системы, а затем можете приступить к укладке чернового пола, например плит ДСП или ГВЛ, а затем и напольного финишного покрытия, например кафельной плитки.
Таким образом выглядит принципиальная схема теплого водяного пола на полистирольных плитах
1. Финишное напольное покрытие, 2. Слой тепловой изоляции 3. Трубопровод из теплоносителя 4. Компенсационные пластины из алюминия 5. Плиты из полистирола с пазами под трубы 6. Перекрытие
Пол на полистирольных плитах

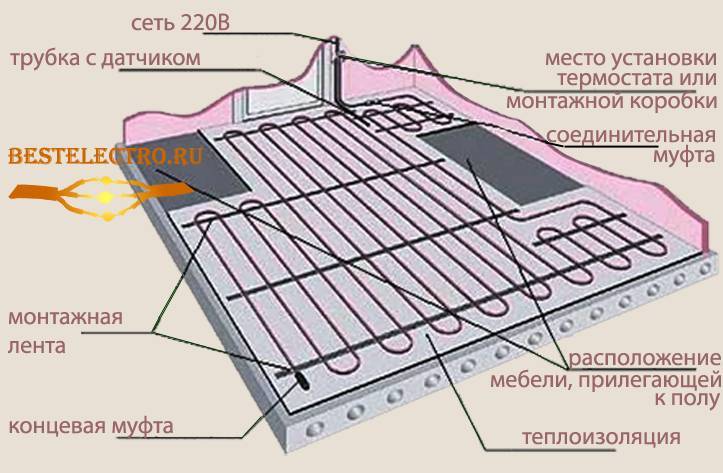

Составление схемы укладки – как лучше уложить теплый пол
Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.
При составлении схемы необходимо придерживаться следующих рекомендаций:
- Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
- Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
- Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.
Возможности водяного пола в квартире
Отопление – решающий фактор в жизни каждого человека, особенно, если его квартира находится на первом этаже, поэтому нередко к ним в голову вкрадывается мысль обустроить подогрев на использовании воды и в своем жилище.
Но реализовать подобное будет достаточно сложно, а во многих домах и вовсе невозможно, потому что это будет препятствовать нормальной работе системы горячего водоснабжения.
Подключать систему подогрева пола к централизованной системе запрещено. В квартирах с центральным обогревом применяется только электрический теплый пол, что весьма практично и удобно.
Что касается водяного типа, то его реализация допускается только в домах с индивидуальным подогревом от отдельного газового котла. При этом для реализации подобных решений придется взять соответствующее разрешение и выполнять работы под надзором специалистов, так как система может разгерметизироваться и причинить вред имуществу.
Водяной теплый пол чаще обустраивается именно в частных домах под заливку стяжки, так как в них применяется независимая система отопления от газового или твердотопливного котла.
Это отличный способ обеспечить себя сравнительно недорогой тепловой энергией. К тому же, имея такую систему подогрева пола, вы защитите себя и своих близких от нежелательных простуд и недомоганий, так как именно переохлажденные ног являются главной причиной подобных процессов.
Можно ли сделать водяной пол в квартире?
Водяной «теплый пол» — надежная система отопления помещений, отличающаяся тепловым источником в виде горячей воды. Основой функционирования такой конструкции является элементарный принцип работы специально устанавливаемого гибкого трубопровода, по которому циркулирует горячая вода.
Тепловые источники, в этом случае, могут быть представлены газовыми котлами или централизованной отопительной системой.
Процесс укладки водяного пола
Как правило, такой вариант применяется в качестве основной или дополнительной системы отопления в условиях частного домовладения. Для квартир в многоэтажных жилых постройках, по объективным причинам, обустройство системы водяных полов с тепловым источником в виде централизованной системы отопления, является недопустимым.
Обустройство системы при самостоятельном отопительном контуре, потребует специального разрешения, которое выдаёт Государственная АСИ.
Не только в квартирах, но и в очень небольших по площади жилых помещениях частного дома целесообразно отдавать предпочтение устройству отопительной системы на основе «теплых полов» электрического типа.
Устройство пола или какой пирог должен быть
Как упоминалось выше, монтаж водяного теплого пола представляет собой слоеный пирог, который состоит из следующих материалов:
Основа – уплотненный грунт и песок
Важно трамбовать всю поверхность, чтобы получить максимальную плотность. Для повышения эффективности процесса песок смачивайте водой, что будет способствовать естественному уплотнению.
Гидроизоляция – это важный этап, от которого будет зависеть эффективность выполнения всей работы
Здесь необходимо изолировать слои пирога, бетонную основу от грунтовых вод, исключив вероятность нежелательного отсыревания.
- При использовании плит с пазами трубы укладываются в них и фиксируются специальными скобами с клиньями, которые забиваются прямо в утеплитель.
- Поверх труб заливается цементно-песчаная стяжка. По периметру помещения предварительно расклеивается демпферная лента. Она защитит пол от растрескивания в результате теплового расширения.
Чем и как залить основу?
Для обустройства основы под теплый пол используйте бетон марки М300. Если строительство пола осуществляется в частном доме, то толщина основания должна быть не менее 10 см. Лучше сделать его потолще, так как от нее будет зависеть качество пола и его эффективность.
Укладка трубы теплого пола
Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.
Способ укладки спираль или улитка
Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.
Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.
Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.
Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.
Способ укладки змейка
Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.
Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике
Шаг укладки трубы теплого пола
Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.
Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза
Длина контура теплого пола
Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.
Диаметр трубы теплого пола
Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.
Устройство системы
Обобщено устройство системы отопления в полу представлено следующим образом.
Имеется котел, от которого через распределительный коллектор с регуляторами давления и насос. Вода подается в различные контура, разведенные по отдельным комнатам. Количество отводов коллектора равно количеству комнат в вашем доме. Каждая ветвь системы закольцовывается на коллекторе.
Довольно часто пол с подогревом оборудуется в частных домах совместно с обычными настенными батареями, которые располагаются под окнами. В таком случае отдельный насос для подкачки теплоносителя в пол должен быть в обязательном порядке.
