Как собрать сифон для ванны – инструкция для самостоятельного монтажа

Как собрать полуавтоматический сифон

Полуавтоматический сифон для ванны состоит из двух переливов, соединенных между собой трубой и тросиком, патрубка для подключения канализации, фильтров для переливных отверстий и уплотнительных прокладок.

Пошаговая инструкция, как производится сборка автоматического сифона для ванны:

  1. К центральному переливу подсоединяется патрубок для канализации. На месте стыка уже установлена прокладка, поэтому дополнительно ничего уплотнять не нужно. Труба должна вставляться в отверстие до упора, чтобы не допустить дальнейших протечек;
  2. Также на нижний перелив устанавливается фильтр для сливного отверстия. Прокладка-бабочка (широкий двойной уплотнитель) крепится на слив ванной, туда же устанавливается металлический фильтр;
  3. Для обеспечериния автоматического отвода воды к сливным отверстием крепятся плоские металлические крышки. Предварительно они при помощи винтового соединения подключаются к подвижному тросику, который будет регулировать их работу;
  4. Собранная конструкция подключается к переливам при помощи болтовых соединений. В каждом открытом отводе запрессована латунная резьба. На местах стыков обязательно устанавливаются прокладки различной конфигурации (для центрального перелива – бабочка, как сказано выше, для бокового – обычный тонкий уплотнитель).

Пошаговая инструкция по сборке сифона

Собрать сифон для ванны гораздо проще, чем могло бы показаться на первый взгляд. Чаще всего в комплекте идёт специальная инструкция от компании-производителя, где расписан процесс сборки и установки сифона на ванну или же хотя бы приведена картинка полностью собранного изделия.

Классический и полуавтоматический сифоны для ванны собираются примерно одинаково, но есть и некоторые различия. Если менять существующий сифон под ванной, то, прежде всего, необходимо зачистить старые места крепления и поверхности соединения, иначе в новом сифоне будут протекать прокладки.

Самостоятельная сборка сифона – задачи довольно простая, он состоит из нескольких этапов:

на первом этапе необходимо подсоединить нижний сливной патрубок к ванной. Для этого берётся патрубок, в него ставится прокладка, а затем он со стороны днища подсоединяется к сливному отверстию. На противоположной стороне отверстия для слива необходимо установить защитную решетку и наживить ее при помощи винта;
следующим этапом необходимо убедиться, что прокладки не перекосились. Это делается для предупреждения течи в полностью собранной модели. Если всё в порядке, то надо затянуть винт, придерживая рукой нижний патрубок и можно переходить к следующему этапу;
теперь ставится верхний патрубок, он также затягивают винтом. Перед закреплением патрубок стоит слегка развернуть в направлении от стены к двери. Это упростит соединение со сливной гофрированной трубкой. Оба патрубка соединяются гофрированной трубкой, в случае достаточной длинны ее изгибают. Обрезать данный элемент нельзя. Если в комплекте с сифоном шла гайка, то она насаживается на гофру первой. Затем надевается прокладки и после этого осуществляется соединение;
далее необходимо проверить изгиб, предназначенный для образования гидрозатвора. Для этого тщательно осматривают всю конструкцию, с целью убедиться, что прокладки прилегают плотно, а в местах соединений нет каких-либо дефектов. В противном случае гидрозатвор не будет герметичен и в помещение смогут проникать неприятные запахи. «Колено» (сгиб) сифонов практически всегда состоит из накидной гайки и плоской либо конусной резинки с гайкой и гофрированной трубки;
на последнем этапе собранная конструкция подсоединяется к стоку канализации

Здесь важно учитывать, что к чугунным трубам сифон крепится с применением специальной уплотнительной манжеты, а пластиковые трубы можно соединять между собой напрямую.

Сборка сифона для ванны

Монтаж полуавтоматического сифона

Слив перелив для ванной алкапласт

Полуавтоматические сифоны (как и автоматические) могут быть изготовлены из:

  • сантехнической пластмассы;
  • латуни;
  • меди;
  • хромированной стали;
  • силумина.

Силуминовый сифон – самый худший выбор. Мало того, что он может сломаться во время монтажа, так еще через некоторое время просто рассыпаться. Изделия из меди, латуни и хромированной стали можно назвать долговечными, но из-за своей дороговизны они не пользуются большим спросом.

Детали и порядок сборки

Изделия из сантехнического пластика прочнее силуминовых сифонов и более долговечны, так как им не страшна агрессивная среда. Немалую роль в популярности пластмассовых изделий играет их невысокая стоимость и проста монтажа. Что касается сборки, то процесс ненамного сложнее монтажа обыкновенного пластмассового слива-перелива, и отличается лишь тем, что вместо решеток нужно установить элементы управления, как показано на схеме выше.

Монтаж сифона для ванны

Конструкция сифона для ванны

Рассмотрим, наконец, как установить сифон на ванну:

  1. Ванна оснащена двумя сточными отверстиями, первое из которых расположено в ее днище, а второе – на высоте в 35-40 сантиметров в стенке ее передней части.
    Соответственно, конструктивно сифоны для ванны включают в себя гофрированную пластиковую трубу для стока, находящегося в стенке ванн, пластиковую чашку для стока, находящегося в днище ванны, колено и патрубок для соединения с канализационной системе;

Проверка сифона

Первым делом следует полностью собрать сифон и проверить непосредственно под ванной его расположение и отсутствие каких-либо помех при установке

При этом следует заранее продумать размещение труб, уделив внимание их длине и толщине;
В верхнем отверстии ванны устанавливают металлический ободок, к которому прикрепляют патрубок;
Чашку слива при помощи болта прикрепляют к сливному отверстию, расположенному в днище ванны;. Соединение с отверстиями слива. Соединение с отверстиями слива

Соединение с отверстиями слива

  1. Соединение сифона со сливными отверстиями производится следующим образом:
  • Раскручивают находящийся в круглой пластине на ванне металлический болт;
  • При помощи болта патрубок сифона, соединяющий ванну и бутылку, прикручивается к отверстию.
  1. При помощи расположенного на патрубке барабана бутылка прикручивается к патрубку, соединяющему ванну и бутылку;

Подключение к канализации

  1. После полной сборки конец гофры присоединяется к сточной канализационной трубе;
  1. Далее следует тщательно проверить все стыки на герметичность, после чего ванной можно пользоваться.

Схема действия затвора

Полезные советы по установке сифона:

Обычно к сифону прилагается полная инструкция, описывающая его сборку и установку на ванну
Рекомендуется сначала изучить данную инструкцию и только затем приступать к сборке сифона и его креплению к ванне;
Устанавливая сифон для акриловой ванны или металлической, следует обратить особое внимание на отверстия перелива и слива и при наличии на них шероховатостей зашкурить их при помощи наждачной бумаги, что обеспечит лучшее прилегание прокладок;
Перед затягиванием сифона следует убедиться в отсутствии смещения прокладок по отношению к сливному или переливному отверстию.
Иногда приходится перед затягиванием соединений сифона и ванны промазывать прокладки сантехническим силиконовым герметиком;
Следует также убедиться, что отверстие слива в канализации расположено на высоте не более 15 см от пола в ванной комнате или нижней точки днища ванны;
Важно также обеспечить уклон трубы слива в канализацию, составляющий 1 см на 1 м длины трубы, что позволяет обеспечить хороший быстрый слив;
Диаметр канализационной сливной трубы должен составлять как минимум 50 мм.. После сборки и установки сифона остается только прикрепить ножки к ванне и установить ее таким образом, чтобы выходной патрубок установленного сифона достаточно плотно входил в трубу канализации, после чего ванной можно пользоваться
Сифон для ванны – полуавтомат или автомат – устанавливается довольно просто, главное при этом – делать все в соответствии с инструкцией. После сборки и установки сифона остается только прикрепить ножки к ванне и установить ее таким образом, чтобы выходной патрубок установленного сифона достаточно плотно входил в трубу канализации, после чего ванной можно пользоваться

После сборки и установки сифона остается только прикрепить ножки к ванне и установить ее таким образом, чтобы выходной патрубок установленного сифона достаточно плотно входил в трубу канализации, после чего ванной можно пользоваться

Сифон для ванны – полуавтомат или автомат – устанавливается довольно просто, главное при этом – делать все в соответствии с инструкцией

После сборки и установки сифона остается только прикрепить ножки к ванне и установить ее таким образом, чтобы выходной патрубок установленного сифона достаточно плотно входил в трубу канализации, после чего ванной можно пользоваться. Сифон для ванны – полуавтомат или автомат – устанавливается довольно просто, главное при этом – делать все в соответствии с инструкцией.

Установка — подготовительный этап

Устройство сифонов для ванны.

Изначально все детали сифона необходимо проверить на отсутствие повреждений и брака, потому как иногда попадаются царапины на полированных элементах и деформации резиновых деталей, также обратите внимание на качество резьб. Монтаж начинается с точной раскладки всех элементов сифона, в том порядке и положении, в котором он будет соединяться

В таком виде его и нужно устанавливать. Переходная манжета не является лишней деталью, следует помнить, что производится установка только одной манжеты, согласно диаметру трубы.

Необходимо чтобы у вас под рукой находилась детальная инструкция, а также нужные инструменты и материалы:

  • прокладки;
  • силиконовый герметик;
  • пластиковая изолента;
  • набор отверток;
  • ведро;
  • кусок клеенки;
  • тряпки.

Общие параметры установки сифона в ванную

Схема монтажа сифона с выпуском и переливом.

При демонтаже старой системы снимается сифон и подводка к канализации, муфта тщательно осматривается и заменяется новой, в случае износа. Раструб и слив тщательно очищаются от грязи и остатков старого герметика и временно закрываются тряпкой. В верхнем отверстии ванны производится установка металлического ободка, к которому прикрепляется патрубок. К сливному отверстию, расположенному в дне ванны, при помощи болта прикрепляется чашка слива. Чтобы соединить сифон со сливными отверстиями, сначала нужно раскрутить металлический болт, который находится в круглой пластине ванны. Затем при помощи болта, соединяющий бутылку и ванну патрубок сифона, прикручивается к отверстию. С помощью барабана на патрубке, бутылка прикручивается к соединяющему бутылку и ванну патрубку. По завершению сборки, к сточной канализационной трубе присоединяется конец гофры

В процессе сборки сифона очень важно не потерять уплотнительные резинки и иные мелкие детали. После того как стыки проверены на герметичность, можно пользоваться ванной

Пошаговая инструкция по замене сливного устройства

Чтобы поменять сифон на кухне, нужно подготовить все необходимое, а затем переходить к этапам сборки.

При отключенной подаче воды в раковину демонтируется старый сифон. При этом следует учитывать, что в нем еще осталась жидкость. Чтобы не пролить остатки, снизу подставляют просторную емкость. Старое чугунное изделие, посаженное на цемент,  придется удалять с помощью молотка и зубила

Важно проследить, чтобы остатки цемента или обломки чугуна на попали в канализацию

  • Канализационная труба затыкается влажной тряпкой для устранения неприятных запахов.
  • Отверстие в мойке тщательно очищается от загрязнений.

Этапы сборки

Приступаем к монтажу нового устройства:

Защитная решетка вместе с прокладкой, смазанной герметиком, устанавливается в отверстие раковины и центрируется.

  • Стыковочный патрубок с уплотнительной прокладкой вставляется снизу и крепится к раковине и решетке винтом широкой отверткой. При этом нужно следить за тем, чтобы сетка сверху не сместилась при монтаже. Если раковина двойная, крепятся оба отводных патрубка.
  • На колбу надевается прокладка, затем закручивается крышка.
  • Теперь можно собирать колбу. С ней соединяется стыковочный патрубок и гофра путем установки конусных резинок и пластиковых гаек.
  • Если в раковине есть отверстие перелива и выбран подходящий сифон, к отводному патрубку прикручивается переливной шланг. Верхняя часть вставляется в переливное отверстие раковины и уплотняется прокладками, как показано на схеме.
  • Из трубы канализации вынимается тряпка и туда устанавливается выход гофры. Колба вставляется стыковочным патрубком в слив и крепится накидной гайкой. Здесь можно отрегулировать ее высоту. Если устройство стыкуется со старой чугунной трубой, ее нужно очистить от грязи, а в месте соединения установить резиновую прокладку.
  • В раковину подается вода, и проверяется герметичность собранной конструкции. На первых порах емкость под сифоном лучше оставить на случай, если он все-таки будет подтекать.
  • В последнюю очередь к штуцеру изделия подключается дополнительная техника. Сливной шланг должен располагаться свободно, без сильных изгибов и перекручивания. К штуцеру он крепится с использованием хомута.

Если разобраться в конструкции сифона, можно самостоятельно подключить устройство любой сложности: для двойной раковины, с переливом, боковыми штуцерами для стиральной и посудомоечной машинки.

Как собрать и подключить сифон для ванны

Необходимо также проверить сохранность резьбы и отсутствие повреждений на соединительных элементах. Обнаруженные шероховатости удаляют с помощью наждачной бумаги.

Сборка обычного сифона

Алгоритм сборки

  1. Цепочка, соединенная с пробкой, крепится к крышке отверстия для перелива.
  2. Отводную трубу с вложенным в нее резиновым уплотнителем подводят снаружи к сливу ванны.
  3. Изнутри резервуара вставляется защитная решетка, оснащенная уплотнителем, который желательно обработать герметиком. Соединение фиксируют медным винтом и гайкой, не допуская затяжки. Все работы выполняются с помощью широкой отвертки.
  4. Аналогично собирают переливной слив. Для крепления к сифону используется гофрированный шланг, на который заранее надевают конусообразные резиновые прокладки и стяжные гайки.
  5. К отводному отверстию крепится съемное колено, которое будет выполнять функцию гидрозатвора и мусоросборника.
  6. В другой конец колена вставляется переходник для соединения с канализацией.

Комплектующие сифона для ванной.

При стыковании с пластиковой трубой применяется резьба с уплотняющим кольцом. При необходимости монтировать изделие из чугуна либо в случае несовпадения диаметров соединительных элементов используется муфта-переходник, при этом выпуск сифона должен заходить в нее минимум на 5 см.

Особенности сборки полуавтоматической конструкции

При сборке полуавтоматических устройств потребуется установка дополнительных элементов.

Монтаж производится следующим образом:

  1. Соединительный элемент для канализации вставляют до упора в горловину слива. Уплотнитель здесь уже присутствует, поэтому не нужно использовать отдельную деталь.
  2. Устанавливают двойную прокладку на отверстие переливного блока и монтируют металлический фильтр.
  3. К регулирующему тросу подсоединяют плоские крышки из металла, после чего их соединяют с отверстием для стока воды.
  4. Фиксируют сборку на переливе с помощью болта.

Для боковых стыков используют стандартные тонкие прокладки, а для центрального соединения подойдет уплотнитель-бабочка.

Монтаж неразборного латунного устройства

Перед подключением устройства такого типа потребуется проверка места соединения патрубка с отводом коллектора — он должен заходить в сточную трубу на расстояние не менее 5 см и под небольшим углом. Если этого не сделать, стык потеряет герметичность.

Полезные рекомендации по подготовительным этапам и монтажу

Перед установкой оборудования необходимо обратить внимание на уровень сантехнического резервуара, а также диаметр, размеры и расположение сточной детали сифона

При сборке важно правильно устанавливать прокладки: широкая сторона элемента должна быть направлена к гайке, а узкая — к горловине. Для того чтобы они не сдвигались, их покрывают специальным герметиком

Для того чтобы они не сдвигались, их покрывают специальным герметиком

При сборке важно правильно устанавливать прокладки: широкая сторона элемента должна быть направлена к гайке, а узкая — к горловине. Для того чтобы они не сдвигались, их покрывают специальным герметиком

Резиновый уплотнитель на центральном сливе меняют раз в 6 месяцев, а соединительные элементы — каждую декаду. Для предотвращения появления накипи необходимо регулярно промывать сифон горячей водой с добавлением лимонной кислоты.

Как собрать и подключить сифон

Для соединения с канализацией ванной, как и в случае с любым другим сантехническим прибором, необходимо выполнить сборку сифона. В продажу устройства поступают в комплектах, где все детали разбросаны. Чтобы знать, как собрать любую модель сифона для ванны, нужно изучить схему сборки. Она для всех типов идентична.

Технология сборки следующая:

  1. Новый сифон следует распаковать и проверить качество резьбовых соединений. Сколы и заусенцы недопустимы. Перед сборкой нужно разложить детали в том порядке, в каком они будут соединены в последующем.
  2. К накладке перелива крепят пробку посредством цепочки.
  3. Монтируют защитную решетку и гибкую прокладку из резины на сливное отверстие.
  4. В верхнюю часть отводного патрубка вставляют прокладку, затем патрубок с усилием прижимают к корпусу ванной, чтобы прокладка заняла нужное положение и легла как можно плотнее.
  5. Другой рукой вставляют соединительный винт в решетку и фиксируют его гайкой с применением широкой отвертки.
  6. На патрубок надевают стяжную гайку из пластика. Под нее устанавливают конусное резиновое уплотнение, повернув более широкой стороной к гайке.
  7. Вставляют патрубок в колено и закручивают до упора гайку.
  8. В стяжную гайку вставляют конусную прокладку и соединяют колено с переходником. При помощи переходника высоту сифона можно будет регулировать.
  9. Вставляют прокладку в противоположную гайку переходника и соединяют последний с отводом канализации.
  10. К отводу для перелива прикрепляют гофру через плоскую или конусообразную прокладку и стяжную гайку.
  11. Стыкуют гофру с патрубком перелива посредством другой гайки с прокладкой через корпус ванной.
  12. К верху переливного патрубка фиксируют прокладку.

Ни одной лишней детали в комплект не закладывают. Когда после сборки что-то осталось, это указывает на то, что какой-то момент упущен. Если соединения сифона негерметичны, могут появиться протечки. Чтобы предупредить это, промазывают стыки герметиком. Усилить резьбовое соединение можно при помощи намотки пакли или силиконовой ленты. Поверх обмотки наносят пасту и подтягивают детали.


систему часов

В одном соединении должна быть только 1 уплотнение. Перестраховка путем установки двух прокладок приводит к обратному эффекту — герметичность стыков нарушается. Накладные гайки и прокладки нельзя недотягивать, но и максимальное зажатие может повредить детали. Закручивать гайки лучше не при помощи ключа, а вручную.

Особенности сборки полуавтоматического сифона

Сборка полуавтоматического сифона усложняется наличием дополнительных деталей. Вверху трубчатой конструкции находится стержень управления из нержавейки. Крепят его при помощи 3 шурупов из того же материала. Здесь же находится и аэратор.

Для его установки требуется минимум пространства. Сверху видна только головка сифона. Воду подводят сбоку при помощи резьбового соединения. Трубчатый полуавтоматический сифон имеет хорошую пропускную способность, надежный гидрозатвор. Качественный прибор устроен таким образом, что вода по стенке ванной никогда не стекает.

Сборку выполняют по следующей схеме:

  1. Патрубок для коллектора стыкуют с центральным переливом, просунув трубу до упора. Прокладка на стыке уже установлена, поэтому дополнительно вставлять ничего не нужно.
  2. На перелив монтируют и металлический фильтр, предварительно установив на слив двойной уплотнитель.
  3. К подвижному регулировочному тросу подключают металлические крышки плоской формы, а затем крепят их к сливному отверстию. Сборку подсоединяют к переливу посредством болтового соединения.

Стыки обязательно снабжают соответствующими прокладками — боковые обыкновенным тонким уплотнителем, а центральный — прокладкой «бабочка».

Проверка надежности соединений

Установив сифон, необходимо выполнить контрольную проверку всех стыков. Для этого ванну наполняют водой, чтобы убедиться, что сливная горловина присоединена правильно. Если в этом месте отсутствует течь, то ошибок при монтаже не допущено.

Остальные соединения проверяют на надежность, вынув пробку из слива. Если в какой-то точке обнаружится просачивание жидкости, ванну освобождают от воды полностью

После этого сочленение разбирают и делают сборку заново, обращая особое внимание на положение прокладок и гаек. По мнению профессионалов, причиной течи чаще всего является перекос гаечного соединения или его недостаточная затяжка

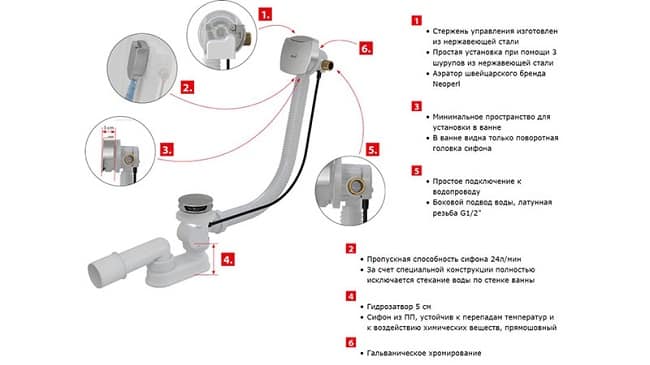

Стандартная конструкция слива и полуавтомат

Конструкция включает несколько трубок со шлангами, соединенных с системой труб канализации, а также 2 отверстия ванны:

  1. Верхнее.
  2. Нижнее.

Конструкция слива

Верхний слив предусмотрен для регулировки объема воды в ванне и снижения вероятности перелива. Другое отверстие расположено внизу на дне чаши, оно выполняет функцию слива. В комплектацию стандартной модели слива входят следующие элементы:

  • сифон в виде трубы;
  • горловины для слива и перелива;
  • трубка для соединения сифона с системой канализации;
  • гофрированный шланг для перелива воды в сифон.

Слив — перелив для ванны

Сифон, или труба, является затвором от проникновения в квартиру резких запахов из . Для наполнения чаши водой потребуется прикрыть отверстие снизу пробкой. Правильная эксплуатация системы слива требует своевременной замены уплотнителей, которые уже износились. Полуавтомат отличается от стандартной модели слива-перелива модернизированной конструкцией, включающей все перечисленные элементы, а также дополнительные:

  1. Пробка-клапан.
  2. Трос, отвечающий за управление пробкой.
  3. Кольцо поворотное, вентиль, кнопка, рукоятка.
  4. Механизм, позволяющий опускать и поднимать пробку.

Полуавтоматический слив

Среди преимуществ этой системы отмечается дизайн и удобная эксплуатация конструкции. Недочет полуавтоматической системы – это не слишком высокий уровень ее надежности.

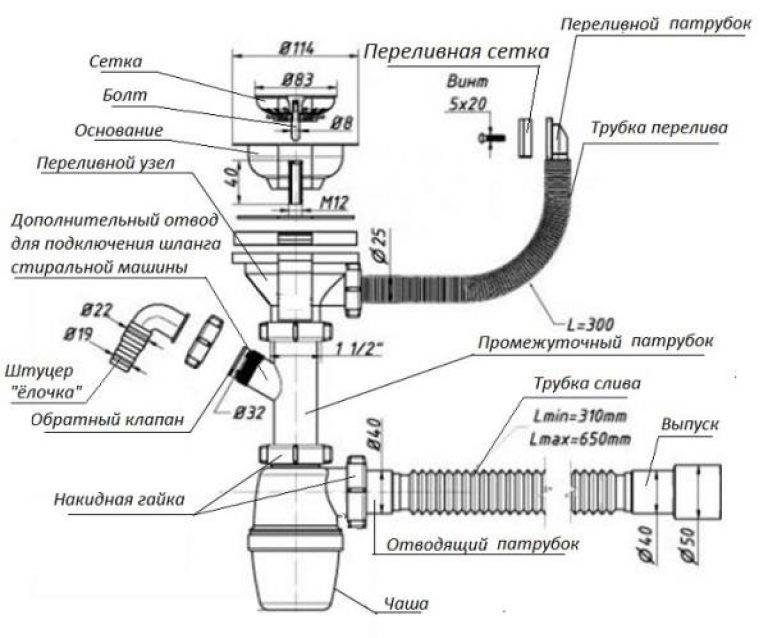

Шаг 2. Сборка сифона

Разложите все детали перед собой, разгруппировав их по видам, и тогда вы увидите, что деталек много лишь на первый взгляд, а на самом деле, собрать их можно интуитивно, так как все прокладки подходят по размерам к соответствующим частям сифона.

  • Устройство бутылочного сифона (без перелива): уплотнительные прокладки-кольца разных диаметров, накидные гайки, патрубок, 2 части сифона, гофра, а также сливная решетка и винт;
  • Все элементы нужно затягивать плотно, но не слишком сильно, чтобы не повредить хрупкую пластмассовую резьбу и прокладки.

Вот как нужно правильно собирать сифон для кухни:

  1. Сначала берем самую большую плоскую прокладку и надеваем ее на самое большое отверстие сифона, а затем прикручиваем к нему крышку-колпак. Теперь вы увидите, что у сифона есть 2 отверстия разного диаметра – сверху и сбоку.

  1. Теперь берем патрубок (он будет крепиться к раковине) и подбираем к нему подходящие по диаметру конусную прокладку и накидную гайку. Сначала наденьте на патрубок накидную гайку, затем натяните конусную прокладку тупым концом вверх. Вставляем патрубок в верхнее отверстие сифона и плотно, но не слишком крепко, закручиваем их.

  • Иногда патрубок с воронкой слива нужно предварительно тоже соединить в единое целое;
  • Будьте внимательны — в этой сливной воронке патрубка обязательно должна быть гайка, не потеряйте ее в процессе работы.
  1. Осталось точно так же прикрутить гофрированную трубу: надеваем на нее накидную гайку, затем натягиваем конусную прокладку тупым концом вверх, а потом прикручиваем гофру к сифону. Ну, вот и все, сифон собран. Остальные детали нам понадобятся для следующего шага.
