Соединение одножильного и многожильного провода
Бывают случаи, когда появляется необходимость соединения между собой одножильного и многожильного провода
В этом случае сразу нужно обратить внимание на материалы, из которых они выполнены, так как медь с алюминием обязательно со временем войдёт в химическую реакцию, произойдёт окисление и нарушение электрического контакта, что приведёт к нагреву и аварийной ситуации. Соединение алюминиевого провода с медным стоит делать через болтовое или же клеммное подключение, при этом воспользоваться любым из методов фиксации многожильного провода, описанных выше и применяемых для образования монолитной конструкции
Если нужно соединить одножильный и многожильный провод из меди то выполнить это можно несколькими способами:
- Скруткой, как указано на фото ниже.
- Скруткой с последующей пайкой.
- С помощью клеммника.
- Надев наконечники под болт и опрессовав их.
После любого выполнения соединения необходимо тщательно заизолировать это место изоляционной лентой или же термоусадкой.
Но так как скрутки запрещены согласно главы 2.1 ПУЭ п. 2.1.21 этот способ подойдет для временного соединения. Лучше сделать колечки, залудить их и соединить под болт, или использовать наконечники с кольцевыми клеммами. Также можно использовать клеммники типа WAGO.
Пайка
Пайка – это когда электрические провода соединяются при помощи расплавленного припоя. Такой вид соединения наибольшим образом подходит для медных проводов. Хотя сейчас есть различные флюсы и для алюминия, опытные электрики предпочитают от такой пайки воздерживаться. Но при необходимости можно использовать специальные флюсы и паять даже медь с алюминием.
Положительные стороны
Такой тип соединения со скруткой уже не сравнить, пайка гораздо надёжнее (по надёжности она уступает лишь сварке).
С помощью пайки можно выполнять соединение многожильных и одножильных проводов, а также жил различного сечения.
Такой вид соединения не требует никакого обслуживания весь период эксплуатации.
Пайка считается низкой по себестоимости, из приспособлений понадобится лишь паяльник, а флюс с припоем стоят совсем недорого, да и расход их совсем мизерный.
Отрицательные стороны
К недостаткам такого метода стоит отнести высокую трудоёмкость. Пайка требует определённых подготовительных работ, жилы проводов перед тем как скручивать, надо предварительно залудить. Спаиваемые поверхности должны быть перед началом работы свободными от окислов и абсолютно чистыми.
Ну и конечно, нужен опыт владения паяльником, то есть у того, кто будет соединять провода методом пайки должна быть определённая квалификация
Ведь в процессе пайки очень важно выдерживать необходимый температурный режим. Недогретый паяльник не прогреет хорошо соединение; перегрев также недопустим, потому что будет очень быстро выгорать флюс, не успевая сделать своё дело
Пайка – процесс небыстрый, но этот минус компенсируется надёжностью, которая получается у контактного соединения.
Монтаж
Пошаговый процесс выполнения пайки выглядит следующим образом:
- Снимите изоляцию с жил на 40-50 мм.
- До блеска зачистите оголённые участки жил при помощи наждачной бумаги.
- Окуните в канифоль разогретый паяльник и поводите им по зачищенным поверхностям несколько раз.
- Выполните скрутку.
- Жало паяльника поднесите к припою.
- Теперь сразу же набранным припоем прогрейте скрутку, олово должно расплавиться и заполнить промежутки между витками.
- Таким образом, вся скрутка обволакивается оловом, после чего ей дают остыть.
- Затвердевшую пайку протрите спиртом и заизолируйте.
Пайка проводов паяльником показана в этом видео:
Пайка проводов с помощью газового паяльника:
Пайка скруток методом погружения в расплавленный припой:
Появление окисной пленки
Пленка появляется в результате взаимодействия кислородной среды воздуха и проводника. Металлические проводники, используемые при создании соединений, как правило, сделаны из алюминия или меди и достаточно сильно страдают от окисной пленки при отсутствии изоляции соединения. Более дорогие материалы, редко используемые в электрических схемах, такие как золото и платина лишены этого недостатка, но их стоимость крайне высока.
Окисная пленка на проводах грозит следующими последствиями:
- ухудшение качества контакта скрутки;
- усиление процесса нагрева при прохождении тока.
Бороться с данным недостатком достаточно просто — необходимо провести качественную изоляцию скрутки.
Подключение вытяжки в ванной к выключателю света: разбор популярных схем и подробные инструкции
Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.
Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.
Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.
Как соединить электрические провода наконечниками
Ещё один способ — это использование наконечников. Наконечник похож на кусочек трубки, разрезанной и развёрнутой в плоскость с одной стороны. В плоской части просверлено отверстие для болта. Наконечники позволяют соединять кабеля любого диаметра в любом сочетании. При необходимости соединить медный кабель с алюминиевым используют специальные наконечники, у которых одна часть медная, а другая алюминиевая. Также возможен вариант, при котором между наконечниками прокладывается шайба, латунная или медная лужёная.
Наконечник напрессовывается на кабель с помощью опрессователя, аналогично тому, как соединяются провода с помощью опрессовки.
Соединение одножильного и многожильного провода
Бывают случаи, когда появляется необходимость соединения между собой одножильного и многожильного провода
В этом случае сразу нужно обратить внимание на материалы, из которых они выполнены, так как медь с алюминием обязательно со временем войдёт в химическую реакцию, произойдёт окисление и нарушение электрического контакта, что приведёт к нагреву и аварийной ситуации. Соединение алюминиевого провода с медным стоит делать через болтовое или же клеммное подключение, при этом воспользоваться любым из методов фиксации многожильного провода, описанных выше и применяемых для образования монолитной конструкции
Если нужно соединить одножильный и многожильный провод из меди то выполнить это можно несколькими способами:
- Скруткой, как указано на фото ниже.
- Скруткой с последующей пайкой.
- С помощью клеммника.
- Надев наконечники под болт и опрессовав их.
После любого выполнения соединения необходимо тщательно заизолировать это место изоляционной лентой или же термоусадкой.
Но так как скрутки запрещены согласно главы 2.1 ПУЭ п. 2.1.21 этот способ подойдет для временного соединения. Лучше сделать колечки, залудить их и соединить под болт, или использовать наконечники с кольцевыми клеммами. Также можно использовать клеммники типа WAGO.
Соединение пайкой
Правильно и качественно выполненная пайка является одним из самых надежных соединений. Но она требует наличия паяльника, возможности его подключения, а также припоя, паяльного жира или канифоли. Применение флюсов на основе кислот и щелочей для пайки электротехнических изделий запрещено, а канифоли отдается большее предпочтение, чем паяльному жиру. Последний оставляет на месте соединения следы, которые не так просто удалить.
Перед началом пайки соединяемые поверхности необходимо зачистить от загрязнений и окислов. На некоторых проводах из-за их неправильного хранения или старости образуется налет, препятствующий пайке. На одножильном проводе его можно соскоблить ножом, а вот с многожильными дело обстоит сложнее. Зачищать их придется дольше, поворачивая под разными углами и стремясь очистить до блеска как можно больше жил. Но скорее всего такой провод не удастся запаять с помощью канифоли, придется использовать паяльный жир.

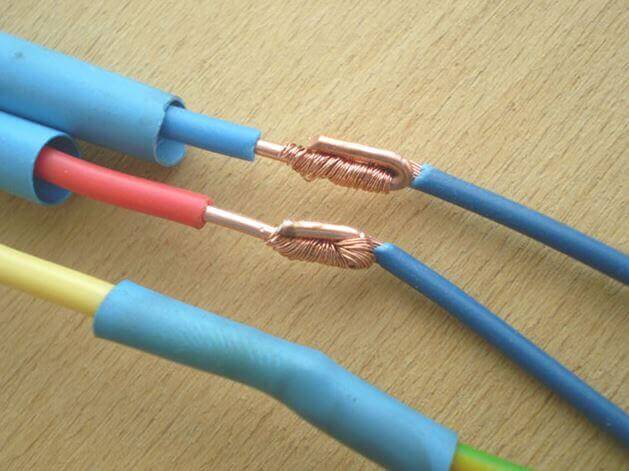

Соединение можно осуществить двумя способами. Первый, наиболее предпочтительный: многожильный проводник накручивается виток к витку на одножильный, а край последнего загибается так, чтобы он захватил намотанные на него проводники. Получившаяся в результате петля обжимается пассатижами так, чтобы прижать витки, не передавливая их. Будущее соединение смачивается разогретой канифолью, нанесенной паяльником или погружением в нее с нагревом. Затем паяльником наносится припой до полного покрытия соединяемых проводов со всех сторон. Лишнего припоя в месте пайки остаться не должно.
Соединение получается неразборным, в случае необходимости пайку придется вырезать и выполнить снова, но проводники уже будут короче. Для создания соединения, которое можно будет разобрать в дальнейшем при помощи того же паяльника, применяют второй способ.
Оба проводника перед соединением облуживаются: покрываются тонким слоем припоя с применением канифоли или паяльного жира. Жилы гибкого провода перед лужением закручиваются в спираль как можно плотнее, чтобы они не растопыривались в дальнейшем. Затем провода прикладываются параллельно друг к другу и припаиваются.
Место пайки затем нужно изолировать. Самые лучшие результаты получаются при использовании термоусаживаемых трубок.
Как лучше надежно соединить между собой два кабеля
Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:
- пайка;
- сварка;
- обжим гильзами.
Простые способы соединения, не требующие инструментов и знаний:
- соединение с помощью клеммных колодок;
- пружинные зажимы;
- колпачки СИЗ;
- болтовое соединение.
Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.
Со спайкой
Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:
- зачистка изоляции;
- очистка от окислов при помощи наждачной бумаги;
- проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
- проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
- место пайки охлаждается.
Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция
Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике
Без пайки
Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.
Использовать только соединение скруткой по правилам ПУЭ запрещено.
Медные
Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.
Алюминиевые
Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.
Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

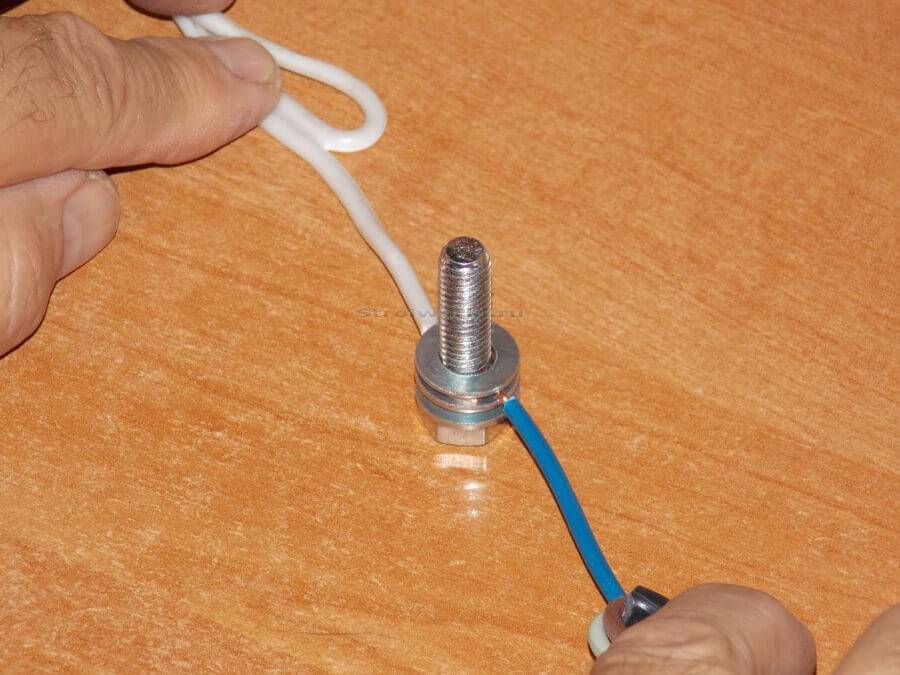

Болтовое соединение
Достаточно распространённым способом соединения является болтовое соединение. Для этого вида необходимы болт, не меньше двух шайб и гайка. Диаметр болта зависит от толщины провода. Он должен быть таким, чтобы из провода можно было сделать кольцо. Если соединяются провода разного сечения, то болт выбирается по наибольшему.
Для осуществления болтового соединения конец очищается от изоляции. Длина зачищенной части должна быть такой, чтобы сделать круглогубцами кольцо, одевающееся на болт. Если провод многожильный (гибкий), то длина должна позволять после изготовления кольца обернуть свободный конец вокруг провода возле изоляции.
Таким способом можно соединить только два одинаковых провода. Если их больше, или разные по сечению, жесткости и материалам (медный и алюминиевый), то необходимо прокладывать токопроводящие, обычно стальные шайбы. Если взять болт достаточной длины, то можно соединить любое количество проводов.
Возможные варианты соединения токопроводящих жил
Существуют различные варианты формирования качественного соединения проводов. Их выполнение осуществляется согласно ПУЭ. При этом необходимо иметь в виду, что указанные правила не допускают использование скрутки для образования контактной части между проводами. Скрутить провода можно только для обеспечения временной работоспособности электрической цепи.
Далее представлены допустимые способы соединения токопроводящих жил.
Клеммные колодки
Клеммные колодки представляют собой контактную часть, которая покрыта диэлектрическим материалом. Соединение выполняется за счет сжима проводников. Для этого может использоваться винтовой, резьбовой зажим. Также выпускаются изделия с дополнительной прижимной пластиной.
Соединение проводов с помощью винтовой клеммной колодки
В зависимости от вида используемого зажима, рекомендуется придерживаться следующих правил:
- Формирование контакта между одножильными медными проводниками осуществляется при помощи винтовой фиксации. Она предполагает заведение отдельных концов в латунную часть клеммы, с последующим затягиванием винтов. Данная методика противопоказана для образования электрической цепи из алюминиевых кабелей. Это обусловлено сильным повреждением рабочей поверхности проводника в процессе сжатия винтом.
- Применение винтового клеммного устройства для создания контакта между многожильными проводами, также не рекомендуется. В процессе закручивания винта могут повредиться отдельные токопроводящие жилы кабеля.
- Для соединения между собой многожильных и одножильных проводников лучше всего воспользоваться колодками с винтом и специальным наконечником. Он представляет собой пластину с ровной поверхностью, которая обеспечивает плотную фиксацию токопроводящих жил без нанесения механического повреждения.
Барьерные зажимные клеммники
Пружинные клеммы
Конструктивно изделие практически аналогично клеммным колодкам с винтовым и резьбовым зажимом. Также имеется контактная часть и защитный корпус из диэлектрика. Крепеж токопроводящих жил осуществляется посредством пружин, между которыми расположена токопроводящая пластина. Для сжатия пружин предусмотрен специальный пластиковый рычаг.
Пружинная фиксация в клеммных колодках является универсальным способом соединения различных видов проводов. При этом многие специалисты сомневаются в надежности и долговечности такого контакта.
СИЗ колпачки
СИЗ колпачки получили широкое применение для формирования контакта между проводами в распределительных коробках. Допускается выполнять соединения только из идентичного материала токопроводящих жил. Для этого осуществляется накручивание колпачка по часовой стрелке на подготовленный пучок проводников. В нем расположена фиксирующая пружина, которая сработает при требуемом уровне затяжки.
Использование СИЗ колпачков
Рассматриваемые изделия выпускаются различных оттенков и размеров. Обладают отличным качеством соединения, а также низкой стоимостью.
Специальные гильзы
Для выполнения соединения жил кабеля посредством прессования понадобится использовать гильзы и специализированные клещи. Гильзы изготавливаются из меди и алюминия под конкретный вид материала провода. Также выпускаются универсальные гильзы из латуни. С их помощью можно сформировать контакт между алюминиевыми и медными токопроводящими жилами. Клещи необходимы для качественной прессовки гильзы. Они бывают двух видов:
- ручные;
- гидравлические.
Опрессовка скруток гильзами
Пайка и сварка
Формирование контакта между проводниками пайкой или сваркой способствует получению надежного соединения. Но данный метод требует применения специального оборудования, а также навыков работы с ним.
Для осуществления пайки понадобится паяльник, канифоль и припой. Предварительно выполняется подготовка соединяемых поверхностей. Здесь могут возникнуть проблемы с многожильными кабельными линиями, так понадобится обработать каждую отдельную жилу. В дальнейшем процесс образования практически идентичен. Первоначально выполняется соединение проводников скруткой, после чего наносится припой.
Соединение проводов пайкой
При задействовании сварки также потребуется провести подготовительные работы. При этом суть метода заключается в расплавлении концов соединяемых проводников. После их застывания получается качественное соединение. Указанным способом можно сформировать контакт между неограниченным числом токопроводящих жил.
