Механические способы соединения
Кроме пайки и сварки, есть и другие широко применяемые способы, как соединить алюминиевые провода. Это так называемое механическое соединение, чаще всего выполняемое при помощи винтовых колодок или других подобных приспособлений.
Клеммные колодки

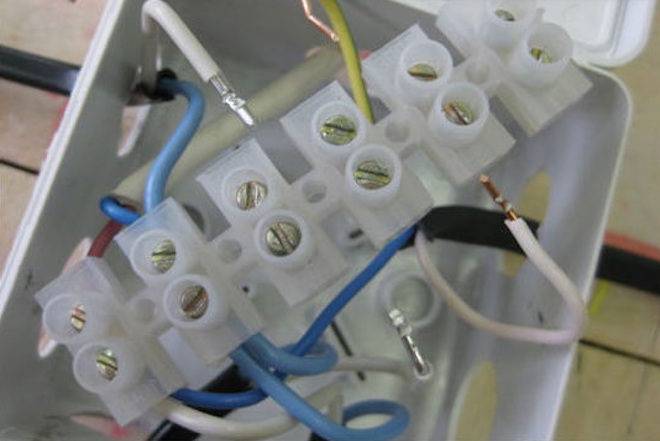

Такие колодки с винтовыми зажимами широко применяются не только в щитовых, но и в распределительных коробках в квартирах и домах. Они надежны и обеспечивают хороший контакт.
Для соединения проводов, подвергающихся большой нагрузке, лучше использовать фирменные колодки из черного ударопрочного пластика. В них зажатие алюминиевой жилы производится небольшой квадратной пластинкой, что исключает повреждение жилы. Клеммники из белого пластика подходят для соединения проводов с небольшим сечением, для подключения маломощных потребителей.
Самозажимные клеммы
Большую популярность для бытового применения приобрели самозажимные клеммы и колодки от различных производителей. Такие устройства бывают, как разъемными (многоразового использования), так и неразъемными (одноразовые).

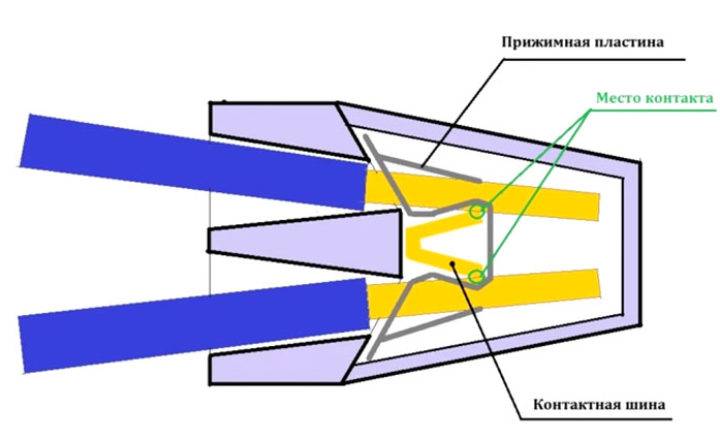

Внутри пластикового корпуса такого устройства имеется прижимная металлическая пластина, которая фиксирует провод и обеспечивает хороший контакт с токопроводящей шиной. Корпус может быть выполнен из черного или цветного пластика, также выпускаются прозрачные клеммники.
Самозажимные клеммы имеют от 2 до 8 разъемов, что позволяет выполнять различные соединения, а также ответвления электропроводки.
Обжимной способ
Если вам необходимо подключить несколько одножильных проводов или многожильный кабель в один разъем колодки, можно использовать специальные обжимные гильзы. В алюминиевую или медную гильзу заводятся зачищенные концы проводки. А сама гильза обжимается специальными клещами: в итоге получается надежный контакт. Такой метод часто применяют при соединении нескольких мощных потребителей, а также для соединения проводов между собой.
Вместо простой гильзы можно использовать специальные наконечники НКИ. Они с одного конца имеют небольшую обжимную гильзу, в которую вставляется провод. С другого конца расположено контактное кольцо, позволяющее выполнить простое и надежное соединение с винтовым клеммником.
Соединение при помощи болта
Иногда два или больше алюминиевых провода соединяют между собой при помощи обычного болта с гайкой. Для этого из зачищенных концов делают окружность вокруг болта, размещают их между шайбами и затягивают гайкой – соединение готово.
Подводим итоги
Мы рассмотрели несколько способов, как обеспечить надежное соединение и хороший контакт алюминиевых проводов между собой. Для некоторых методов потребуется специальное оборудование, знания и опыт. А в некоторых случаях можно обойтись и подручными средствами.
Варианты соединения
Существует множество вариантов, как соединить алюминиевые провода между собой.
Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для соединения алюминиевых проводов, считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.
Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.
Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов
Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль. Пайка должна быть равномерной, чтобы продлить срок эксплуатации
Пайка должна быть равномерной, чтобы продлить срок эксплуатации.
Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.
Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.
Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.
СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.
Болтовое соединение
Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.
Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.
Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта). Вам понадобится выполнить следующее:
Вам понадобится выполнить следующее:
- Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
- Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
- Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
- Заизолируйте соединение при помощи изоляционной ленты.
Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.
Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.
Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:
Гильзовые соединения
В специализированных магазинах для электриков вы без особого труда наверняка найдете гильзы, специально предназначенные для нормального соединения. На вид они похожи на миниатюрные турнирные копья рыцарей: за защитным пластиковым колпачком идет полый металлический наконечник.
Как с ними работать? Все просто: аккуратно снимаете изоляцию с конца провода, закручиваете жилки в одну «косичку», а затем вставляете ее в полый наконечник. После этого гильза обжимается (можно использовать самые обычные пассатижи). Получившийся наконечник засовывается в клемму.
Так можно легко соединить провода без пайки. Разумеется, вышеупомянутую «косичку» при условии наличия паяльника никто не запрещает облудить припоем и сварить с алюминием тем способом, который был описан нами выше.
Способы соединения разных проводов
Как соединять медные и алюминиевые провода:
- с использованием другого металла;
- препятствуя появлению вредоносного оксидного налета.
Во втором случае применяются специальные составы, способные защитить металл от влияния влаги и окисления. Пасты предотвращают разрушение соединения. Другим способом защиты от возгорания является лужение. Луженый многожильный кабель можно скручивать с одножильным алюминиевым. Для соединения используют и специальные приспособления:
- Зажимы. Используются для подключения к алюминиевому стояку в подъездном щитке. Ответвительные зажимы имеют проколы либо лишены таковых. Устройство снабжено промежуточной пластиной, исключающей контакт двух металлов. Некоторые зажимы обрабатываются пастой. Иногда использования специальных составов не требуется.
- Пружинные и самозажимные клеммники. Состыковать и срастить провода из разных металлов можно с помощью клемм, имеющих гнезда и перегородочные пластины, отделяющие алюминиевые жилы от медных.
- Болты. При выполнении болтового соединения между проводами прокладывают шайбу из нержавеющей или оцинкованной стали.
Клеммные колодки
Клеммные колодки бывают:
- Одноразовыми. Применяются при соединении проводов в распределительных коробках и установке люстр. Для введения жил в отверстие устройства нужно прилагать усилия. Еще большую сложность представляет извлечение кабеля из колодки.
- Многоразовыми. Для фиксации имеется рычаг, благодаря которому кабель можно вставлять и извлекать несколько раз. Колодки такого типа применяются при соединении многожильных проводов из разных металлов. При неправильном выполнении работ соединение можно переделать.
Выполняется монтаж следующим образом:
- кабель очищается от изоляционного покрытия;
- жилы зачищаются до металлического блеска;
- на многоразовом клеммнике поднимается рычаг;
- очищенная часть провода вставляется в отверстие колодки до упора;
- рычаг возвращается в исходное положение.
Опрессовка
В таком случае используются трубчатые гильзы, надежно и безопасно скрепляющие элементы проводки. Для соединения кабелей потребуется пресс, механические, гидравлические или электрические клещи. Монтаж включает:
- выбор гильзы и регулировку инструмента;
- очищение проводов от оплетки;
- зачистку жил (для этого используется наждачная бумага);
- нанесение кварцево-вазелинового состава;
- введение концов кабелей в заклепку;
- обжим (при использовании простого инструмента выполняется несколько обжатий на небольшом расстоянии, при применении хорошего инструмента обжатие совершается один раз);
- изоляцию мест соединений.
Провода вставляются в гильзу с противоположных сторон так, чтобы стык располагался посередине соединителя. Жилы могут вводиться с одной стороны. Соединение кабелей гильзой иногда заменяют применением зажимов “орех”, однако последние обладают меньшей надежностью. Со временем заклепка ослабевает, что повышает риск возгорания.
Болтовое соединение
При соблюдении правил монтажа метод обеспечивает долговечное крепление. Для выполнения работ потребуется 2 простых шайбы, 1 пружинная шайба, гайка и болт. Провода очищают от изолирующего материала. Пружинную шайбу надевают на болт, который вставляют в простую шайбу. Конец алюминиевого кабеля сворачивают кольцом, которое набрасывают на болт. После этого надевают простую шайбу и накручивают гайку. Многожильный провод перед началом работ покрывают припоем.
Пайка
Это надежный и технологичный способ, обеспечивающий качественное соединение. Перед пайкой жилы очищают от оплетки и оксидной пленки. При необходимости кабели лудят, неплотно скручивают, обрабатывают флюсом и запаивают. Соединять алюминиевый и медный провод с использованием кислотного флюса нельзя. Состав разрушает металлы, снижая прочность крепления. Место соединения изолируют привычным способом.
Зажимы Wago
Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.
Внутри таких клемм находится противоокислительная паста.
Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.
Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?
Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.
Вот очень наглядное видео, без лишних слов объясняющее данную проблему.
Клеммная колодка
Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.

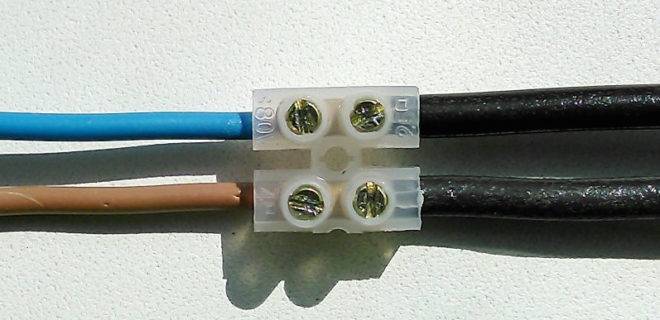

Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.
Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.
Пользоваться клеммными колодками очень просто:
- Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
- На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
- Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.
Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.
Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.
Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.
Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.
Как соединить провода с помощью клеммной колодки показано в этом видео:
Клеммная колодка
Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.
Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.
Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.
Пользоваться клеммными колодками очень просто:
- Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
- На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
- Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.
Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.
Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.
Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.
Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.
Как соединить провода с помощью клеммной колодки показано в этом видео:
Резьбовой контакт
Когда проводки соединяются, используя винты и гайки, получается надежное объединение с надлежащей связью, которое может прослужить в течение длительного времени. Главное правильно сгруппировать контакт. Его можно с легкостью разобрать, к тому же он позволит соединить сразу несколько проводников, их число ограничивает лишь длина винта. Данный способ позволяет с успехом соединить разнообразную проволоку: из алюминия и меди, с одной и несколькими жилами, толстый и тонкий. Основное требование – медный и алюминиевый проводник не должны соприкасаться, а для этого между ними устанавливается пружинная шайба.
Чтобы сгруппировать провода таким методом, с них удаляется изоляционный слой по длине, равной четырехкратному диаметру винтика, при наличии окисления проводится зачистка металла до блеска, затем формируется колечко на каждом их проводков. Теперь на винтик одевается пружинная шайба, обычная шайба, зацепляется колечком один из проводов, простая шайба, второй проводок, шайка и в окончании гайка, в которой завинчивается винт до тех пор, пока не выпрямится пружинная шайба.
Если у проводника диаметр жилы менее 2 мм, подойдет винт М4. Провода соединены. Когда используются однородная проволока либо делается соединение алюминиевых проводов и медных, окончание которых залужено, шайба между колечек не используется. При использовании многожильного проводника из меди его прежде следует пролудить с помощью припоя.
Соединение при помощи клеммной колодки
Данный метод также достаточно часто используется электриками. Правда такое соединение немного уступает по надежности болту и гайке, но оно обладает и некоторыми достоинствами:
- Можно легко и быстро соединить провода между собой вне зависимости от сочетания.
- Не нужно использовать клемму или закручивать провода.
- Не потребуется дополнительно изолировать провода, поскольку сама конструкция исключает риск соединения.
- Можно соединить несколько пар проводов между собой одновременно.
Для того чтобы соединить провода при помощи клеммой колодки нужно:
- Зачистить концы проводов примерно на 5 мм;
- Вставить их в отверстие и зажать при помощи винта;
- Винт нужно затягивать, как можно плотней (в особенности это относится к алюминиевому проводу).
Данный способ будет особенно незаменимыми при подключении люстры к слишком короткими проводками в потолке. Ведь от многочисленных скруток алюминиевые провода могут переламываться. Даже если длина провода будет всего один сантиметр, то его все равно можно будет соединить при помощи данного метода. При этом соединение будет таким же надежным, как если бы это был нормальный, длинный провод.
Также колодка будет уместна при соединении прибитых к стене проводов в случаях, когда их длина значительно меньше, чем требуется и соединение прочими способами невозможно. Но стоит помнить, что прятать колодку под штукатуркой без использования распределительной коробки запрещено.
Неразъемное соединение
В эту категорию относится несколько методов, а именно:
- Опрессовка.
- Пайка.
- Сварка.
Каждый из этих методов имеет свое место. На выбор влияет несколько факторов:
- Наличие подходящего инструмента и оборудование.
- Предполагаемая нагрузка тока.
- Диаметр провода.
- Наличие расходного материала.
- Наличие соответствующих навыков.
Рассмотрим каждый метод неразъемного соединения по отдельности.
Сварка
Быстрый и надежный метод соединения. Тем более эта технология актуальна, если следует произвести большое количество соединений. Однако для этого необходимо иметь сварочный трансформатор и навыки.
Сварка провода
Процесс сваривания выглядит следующим образом:
- Провода скручиваются между собой.
- На торец наносите специальный флюс.
- После происходит сварка угольным электродом до 2 секунд.
- В результате на конце скрутки должна образоваться капля.
Флюс
- Каплю следует обработать растворителем, а после покрыть лаком.
- Когда лак высох, соединение изолируется.
Пайка
Метод пайки соединения несложный. Для этого потребуются такие компоненты, как канифоль, паяльник, припои и дополнительные элементы. Так, провод скручивается, а после паяльником наносите на них припой.
Опрессовка
Для такого соединения потребуются специальные пресс-клещи и гильзы, которые представляют собой полые стержни. Для опрессовки зачищаете конца провода, вставляете их в гильзу и в трех местах выполняете опрессовку. Также дополнительно можно скрутить провода.
Набор для опрессовки
Особенности соединения
Алюминиевые провода лучше всего размещать в специальных распределительных коробках, к которым они должны подходить в гофрированных рукавах
Это особенно важно, когда прокладка ведется на улице или же в случае сооружения проводки во влажном помещении типа ванной комнаты
Вообще, когда производится соединение алюминиевых проводов, которые будут функционировать на улице, необходимо позаботиться о том, чтобы к участкам соединения не подходила влага.
В противном случае, не удастся избежать короткого замыкания. Весьма удобно в этом случае использовать технологию сварки проводов, так как последующее использование специального лака позволяет исключить воздействие воды на место соединения, а изоляционный слой дополнительно предохранит от удара током.
Соединение через болт и стальные шайбы
Один из допустимых вариантов, как соединить алюминиевые и медные провода, это использовать в качестве проводника для стыковки стольной болт с гайкой и шайбами, разделяющими разные металлы. Электрохимический потенциал в месте стыка обычной стали с алюминием составляет 0,2мВ, а стали с медью – 0,45мВ. Поэтому, стальной болт со стальными же шайбами отлично подойдёт в качестве промежуточного проводника при соединении проводов из различных металлов.
Процедура стыковки пошагово выглядит так:
- Зачищенные концы обоих соединяемых проводов, при помощи круглогубцев или пассатижей закручиваем в кольца. Размер их должен соответствовать диаметру резьбовой части болта.
- Надеваем до упора первый провод колечком на болт, прижимая его к головке.
- После этого надевается стальная шайба, служащая разделителем. Ширина её должна быть достаточной, чтобы исключить прямой контакт алюминия и меди.
- Затем надеваем колечко второго провода. Надевать его следует так, чтобы при закручивании гайки, кольцо не крепче стягивалось вокруг стержня болта.
- Сверху надеваем ещё одну шайбу, которая будет прижимать колечко верхнего провода.
- Чтобы избежать ослабления контакта с течением времени, между гайкой и верхней шайбой рекомендуется установить гравёр.
Как нельзя соединять медь и алюминий
