Процесс проведения заземления для разных видов ванн

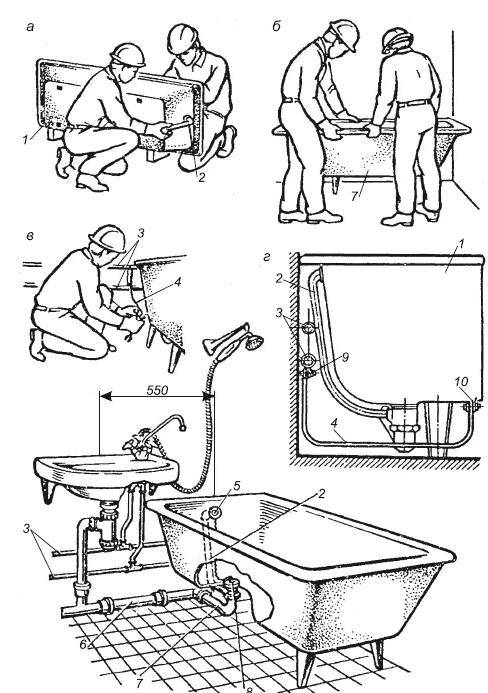

Схема монтажа акриловой ванны.
Чтобы заземлить ванну, необходимо устроить специальное соединение с применением заземленной шины, которая располагается в распределительном щитке, под названием заземляющая перемычка.
Существует несколько видов заземления. Для каждой ванны подходит свой конкретный вид заземления. Именно поэтому перед тем, как заземлять ванну, необходимо уточнить, какой из видов подходит в конкретном случае.
Старая ванна советского образца. Так как эту представительницу ванн на сегодняшний момент можно еще встретить во многих квартирах, ее стоит рассмотреть в первую очередь. Заземляющая перемычка здесь проводится в ножке ванны и прикрепляется при помощи гайки и болта. Когда ножки у ванны не отдельные, а цельные, просверливается отверстие, и туда вставляется заземляющая перемычка. Заземляющей частью здесь выступает провод многожильного вида, который с одной стороны крепится к распределителю на стене (лучше в ванной), куда проводится заземление и других электрических приборов в ванной комнате. А распределитель, в свою очередь, соединяется с заземляющей шиной, расположенной на щитке уже в подъезде.
Чугунная ванна. Заземлить чугунную ванну необходимо, как и любую другую ванну (из другого материала). Конечно, стоит заметить, что современные виды уже имеют специальное приспособление, необходимое для того, чтобы заземлить ванну. Это приспособление имеет интересное название – лепесток, именно к нему и необходимо прикреплять провод для заземления. Соединение производится при помощи гайки и болта
Важно знать, что если в квартире имеется душевая кабина (а не ванна), то и к ней потребуется заземление. Тем более если душ подключен напрямую к бойлеру (водонагревателю)
Схема гидромассажной ванны.
Ванна акриловая является одной из современных в индустрии сантехники. Она ценится своим легким весом и небольшой стоимостью по сравнению с ваннами из других материалов. Такой материал, как акрил, не является металлом, поэтому он не проводит ток. Но все равно такая ванна нуждается в заземлении. Заземлить ванну из акрила необходимо потому, что в ней имеется металлическая рама для каркаса. Значит, в ванной имеется небольшой кусок из металла, а раз есть металл, то возникает необходимость заземления. Помимо этого стоит учитывать тот факт, что акрил является диэлектриком, который, в свою очередь, вырабатывает статистическое электричество. А из-за небольшой площади ванной комнаты может накопиться большое количество электрического заряда.
Стоит упомянуть, что в данном варианте заземление прикрепляется к раме.
Ванна с гидромассажем или джакузи. Этот вид ванны нуждается в заземлении на 100%, ведь работает такая вещь непосредственно от электричества. Здесь нужна заземленная розетка, причем со шторкой, чтобы избежать попадание в нее воды (брызг). У розетки должен быть третий штекер, который и станет заземляющим. Такую розетку необходимо расположить так, чтобы брызги от ванны не доставали до нее. Подводку к этой розетке проводят при помощи заизолированного провода.
Чтобы заземлить гидромассажную ванну, водонагреватель, стиральную машину, потребуется использование автомата на 16 ампер, которому не будет страшен перепад в напряжении. Лучшим местом для расположения такого автомата служит прихожая. В ванной его располагать нежелательно.
Теория
Множество электронной бытовой техники в наше время имеет небольшие металлические канавки, предназначенные для заземления. Данный термин обозначает собой специальную защиту, которая забирает электрический ток при его появлении на корпусе предмета и уводящий в землю. Каждый в своей жизни испытывал не сильные удары током при прикосновении к электрическим приборам. Довольно часто такое может случиться, если прикоснуться к компьютеру, стиральной машинке или нагревательному баку. В последнем случае, это происходит за счет образования пробоины в тэне, из-за чего через воду проходит электричество.
Зачастую это случается по той причине, потому что в наших жилищах электропроводка была смонтирована не подобающим образом. Если имеются заземляющие устройства, данная проблема не вызовет неудобств.
Зачем нужно заземление
Если на корпус, или в емкость с водой, пробьет фаза — полезный электроприбор превратится в настоящего убийцу. Представьте, что вы находитесь в набранной ванне или стоите под включенным душем. А вода неожиданно становится источником питания с напряжением 220 вольт.
Причем попадание напряжения на корпус или в бак с водой происходит не по причине перетертой изоляции проводки, или неисправности платы управления. Любой бойлер оснащен электрическим нагревателем (ТЭНом), который всегда находится в воде. Стоит получить небольшое повреждение внутренней изоляции, или нарушить корпус ТЭНа по причине коррозии, вода сразу попадает под напряжение.
Все разговоры о том, что вода течет по стальным трубам, которые имеют контакт с физической «землей» — беспочвенны.
Во-первых: неизвестно, где находится ближайшая точка контакта трубы с «землей», а вы расположены рядом с бойлером. Так что электроток в первую очередь выберет мокрое человеческое тело в качестве проводника.
Во-вторых: в любом доме, даже старой постройки, большая часть стальных труб давно заменена на полипропиленовые. Так что контакта с «физической» землей может не быть вовсе.
Поэтому, заземление вашего бойлера — вопрос вашей же ответственности и безопасности.
Любой водонагреватель имеет в сетевом шнуре третий провод — для подключения к правильной розетке с заземлением. Кроме того, во многих моделях можно найти выделенный контакт шины заземления. В соответствии с требованиями ПУЭ, провод имеет желто-зеленую маркировку.
Качественное заземление ванны в квартире с пластиковыми трубами: особенности
В случае, когда один сосед выполняет заземление на металлическую трубу, а второй свой участок трубы заменяет на пластик, при замыкании это очень опасно.
Необходимо помнить о том, что нельзя проводить заземление последовательно, каждый участок нужно подключать отдельно.
Заземление нельзя проводить последовательно, каждый участок необходимо подключать отдельно
Подытожить необходимо так:
- Современная сантехника имеет отверстие, через которое осуществляется заземление проводником. Если отверстия нет, его можно самостоятельно проделать в задней части прибора.
- Гидромассажные ванны последних моделей оснащаются специальным кабелем, который имеет 3 штыря. При подключении к сети, один из контуров автоматически выполняет функцию заземления.
- Трубы заземляются проводниками, присоединенными хомутами.
- Все современные электроприборы имеют зажим на корпусе для установки провода заземления.
- У стиральной машины заземление осуществляется с помощью системы выравнивания потенциалов.
Правила выполнения заземления стиральной машинки своими руками
Перед работами подготовьте инструменты:
- указатель фазы (индикаторную отвертку);

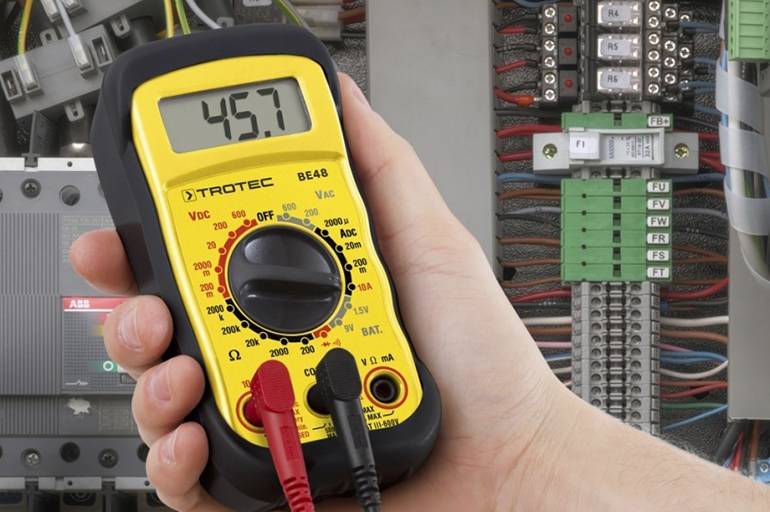

- мультиметр;
- кусачки;
- отвертки с крестовым и плоским жалами.
Порядок действий зависит от вида жилого объекта.
В квартире
В новостройках действуют в таком порядке:
- Выбивают в стене рядом с машинкой отверстие для розетки.
- Пробивают к ней штробу от распредкоробки.
- Закладывают в борозду 3-жильный провод сечением 2,5 кв. мм.
- Подключают проводники к каждому из 3 контактов розетки.
- Выключают вводный автомат и подсоединяют жилы к соответствующим клеммам в распредкоробке или щитке.
- Проверяют работоспособность системы.
- Снова обесточивают квартиру и завершают установку электроточки, потом заделывают штробу цементным раствором.
В частном доме
В частном секторе систему TN-S не применяют из-за дороговизны, TN-C-S – из-за уязвимости линии между потребителем и подстанцией (высока вероятность обрыва нейтрали выше точки расщепления совмещенного проводника на защитный и нулевой). Вместо них здесь в ходу тип TT, предполагающий устройство собственного заземлителя для каждого дома.
Конструкция состоит из 3 стержней-электродов, в качестве которых можно использовать:
- трубы диаметром 3–5 см с толщиной стенки от 3,5 мм;
- полосовую сталь или уголок толщиной от 4 мм;
- прут диаметром от 10 мм.
Длину штырей подбирают так, чтобы при заглублении они погрузились хотя бы на 30 см ниже отметки промерзания грунта. При этом они не могут быть короче 1,5 м.
Последовательность действий:
- Выкапывают яму глубиной 0,5 м.
- Косо подрезают электроды болгаркой, чтобы заострить конец, и вбивают в дно выемки на расстоянии 1,2 м друг от друга (в вершинах равностороннего треугольника).
- Приваривают к выступающим из земли хвостовикам стальную полосу, объединяя стержни в единую конструкцию.
- Подсоединяют к заземлителю токопровод – полосу или кабель толщиной 5 мм.
- Заводят его в дом и подключают к PE-шине.
- Засыпают траншею.
В хрущевке
В большинстве хрущевок реализована система TN-C, а значит, PE-шина отсутствует. Рекомендуется установить на вводе в квартиру УЗО. Фазу и нейтраль от счетчика заводят на верхние клеммы, провода в квартиру – на нижние.
Чтобы УЗО срабатывало сразу после замыкания фазы на корпус, до прикосновения к нему пользователя, «стиралку» зануляют. Защитный проводник подключают к нейтрали выше выключателя дифферециального тока.
В старой проводке естественные утечки могут достигать больших значений, следствием чего станут ложные срабатывания УЗО. В такой ситуации кабели меняют.
Прокладка шины заземления для квартиры
Сегодня жилые многоэтажки оборудованы общим заземляющим контуром. К нему следует подключаться при установке дополнительного электрооборудования. Основная заземляющая шина размещается на входном электрощите, к ней подведены электропровода заземления. Если общий контур заземления отсутствует, то его оборудуют своими силами. Электропровод профилем не менее 6 мм² прокладывается от электрощита до подвала дома.
Рядом с домом вырывается яма глубиной до 1,5 метров. В яме устанавливается три металлических стержня (арматуры). Стойки соединяют между собой стальной полосой и привариваются их к ней. Таким образом, образуется замкнутый контур. К нему подсоединяют провод заземления, который укладывают в специальный защитный кожух и выводят под землей в подвальное помещение. Закрепляют на отдельном специально выделенном месте с оборудованными крепежными элементами для коммутации электрощитов. Яма с электродами засыпается и огораживается.
Для соединения электродов разрешается использовать толстый электрокабель. Форму контура можно делать не треугольной. Однако этот вариант самый удобный в изготовлении, обустройстве и обеспечивает надежное соединение. Его наличие обеспечивает достаточный уровень электробезопасности.
Выравнивание потенциалов ванной комнате
Система уравнивания потенциалов в ванной комнате необходима для обеспечения ее полной безопасности. Кроме основного контура заземления, предусмотренного в любом строительном проекте современного здания, необходимо создать дополнительный контур для конкретного помещения. Каждый проводник имеет определенный электрический потенциал. Сам по себе он не представляет опасности. Опасность лежит в их разности между различными металлическими предметами. Чем выше она будет, тем больше вероятность поражения электрическим током человека.
Выравнивание потенциалов в ванной комнате является таким же важным аспектом, как заземлить ванну. Оно представляет собой снижение шагового напряжения на поверхности посредством защитных проводников, проложенных внутри пола помещения или на его поверхности. Они подсоединяются к заземляющему устройству. Также снизить разность потенциалов можно при помощи специального напольного покрытия. Выравнивание потенциалов в ванной или других помещениях должно обязательно производиться специалистом, о некоторых его особенностях можно узнать в следующем видео материале:
</index>
Инесса Как сделать заземление ванны в квартире или частном доме?
Заземление ванны – актуальный вопрос для каждой квартиры и частного дома, ведь и вода, и металл отлично проводят электроток. Зачем конкретно необходима данная процедура, что будет, если ею пренебречь, и каким образом ее выполнить? Рассказываем обо всех важных тонкостях и показываем видео, как сделать заземление ванны своими руками.
Для чего делать заземление ванны?
Сначала проясним, что заземление – это защитная мера, предполагающая отведение электричества с токопроводящих поверхностей. Тут может возникнуть вопрос: зачем заземлять ванну, если она не является электроприбором? Суть в том, что вода – сильный токопроводник, который в сочетании с металлом может создать серьезные проблемы, вплоть до электроудара. Дабы избежать неприятностей, в комнатах с высокой влажностью к заземляющему контуру необходимо подключить все потенциально опасные металлические изделия. И ванну, как наиболее крупное из них, – в первую очередь. Таким образом, заземление нужно для безопасного использования ванны и защиты домочадцев от несчастных случаев во время водных процедур.
Как сделать заземление ванны?
Для заземления необходим специальный заземляющий кабель, ведущий к щитку. Технология работы зависит от материала, из которого произведена ванна.
Современная чугунная ванна оснащена ушком с отверстием, называемым лепестком, в который монтируется болт с гайкой и шайбами. Заземление в данном случае выполняется очень просто: нужно всего лишь зажать заземляющий кабель между шайбами и зафиксировать его гайкой.
Заземление ванны своими руками
С советской чугунной ванной все сложнее, так как здесь нет лепестка. Ее заземление производится по такой схеме:
- В расклинивающем отростке возле ножки прибора сделайте отверстие глубиной 1 см.
- С помощью метчика сделайте в отверстии резьбу и вкрутите в нее болт с шайбами и гайкой.
- Зажмите кабель между шайбами.
Важно! Заземляющий провод не рекомендуется подсоединять к ножкам чугунной ванны – между ними и чашей прибора часто нет необходимого контакта
Стальная ванна также имеет лепесток для подсоединения кабеля, но здесь следует принимать во внимание один отличительный нюанс: чтобы добиться качественного заземления, эмаль вокруг отверстия для установки обжимного винта следует зачистить до металла. Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком
Такая необходимость обусловлена двумя причинами:
Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком. Такая необходимость обусловлена двумя причинами:
- Акриловая ванна не очень хорошо держит форму, поэтому ее защищают стальной рамой, а она отлично проводит ток.
- Если чаша приборы имеет большую площадь, она через какое-то время эксплуатации накапливает электрозаряд.
Заземление акриловой ванны выполняется через лепесток, но перед этим вокруг него нужно удалить всю краску.
Как видите, заземлять ванну нужно в обязательном порядке. Теперь вы знаете, как это сделать, чтобы точно обезопасить себя и домочадцев от удара током – следуйте этим правилам и не рискуйте с электричеством.
Заземление в ванной комнате: видео
- https://strojdvor.ru/elektrosnabzhenie/kak-zazemlit-vannu-v-kvartire-poshagovaya-instrukciya/
- https://dizain-vannoy.ru/remont/nuzhno-li-zazemlyat-vannu.html
- https://sandizain.ru/vopros-otvet/zachem-i-kak-zazemlyat-vannu.html
Требования к электропроводке
Следует также понимать, что даже наличие заземляющего контура и подключение к нему всей ванной комнаты – не панацея. Электропроводка должна быть трехпроводной и защищена УЗО в распределительном щите. Это заодно и намного облегчает задачу — в этом случае к СУП достаточно подключить ванны, некоторые предметы меблировки и соответствующие детали инженерных коммуникаций. Фанатизм здесь неуместен – все электрооборудование будет автоматически подключаться к заземляющему контуру через трехполюсную «евровилку», которой оно оснащено.
В случае с двухпроводной электропроводкой дело обстоит сложнее – придется либо «подтаскивать» отдельный заземляющий проводник хотя бы к каждой имеющейся в ванной комнате розетке (а иногда – и к светильникам), либо тянуть провод к СУП от каждого электроприбора. Разница, в общем-то, небольшая – однако работы сильно осложняет необходимость соблюдения одного условия: ПУЭ впрямую запрещает прокладку заземляющих проводников «шлейфом» — от каждой заземляемой точки до системы уравнивания потенциалов (в нашем случае – до коробки с «земляной» шинкой) должен идти отдельный провод.
Особенности заземления ванн из разных материалов
Чаши из любого материала требуют защиты от утечки тока.
Чугунная
Такая ванна требует заземления. Чугун, как и иные металлы, хорошо проводит электричество. Из-за этого свойства рано или поздно человек начинает ощущать неприятное покалывание во время водных процедур. Новые чугунные ванны снабжены специальной деталью для подключения заземляющего контура. Лепесток крепят гайкой и болтом. Дальнейшие действия выполняют по стандартной схеме.
Стальная
Заземляющую шину в этом случае присоединяют так же, как и в чугунной ванне. Лепесток уже имеется, поэтому сверлить отверстия для его установки не нужно. При закручивании обжимного винта очищают соответствующий участок от эмали. Удалять покрытие нужно до основания – это делает заземление более эффективным.
Акриловая
Такие ванны сейчас устанавливают часто. Положительным качеством акриловой чаши считается малый вес. Однако это свойство одновременно относится и к недостаткам. Легкая чаша неустойчива, поэтому ее устанавливают на каркас. Производители включают в комплект металлическую раму. Если при обустройстве деревянного каркаса или бетонного пьедестала заземление не требуется, то для стали его нужно делать обязательно. Акрил считается диэлектриком, однако может накапливать некоторый заряд.
Каркас снабжается перемычкой для заземления. Если ее нет, просверливают отверстие.
Особенности работы в ванне джакузи
Данная конструкция считается одной из самых качественных, роскошных и элитных. Она обычно оснащается многочисленными положительными функциями, такими как гидромассаж, подсветка или иные элементы. Для их работы обязательно конструкция подключается к электрической сети. Для того создается специальная розетка, предназначенная для установки во влажном помещении. Она в обязательном порядке заземляется, а также закрывается специальной защитной крышкой. В ней обычно имеется особый третий штекер, который и обеспечивает качественную и оптимальную ее защиту от короткого замыкания.
Монтаж данной розетки выполняется на стене помещения, причем от пола она устанавливается выше 50 см., а от борта джакузи имеется расстояние не меньше 70 см. Подводка исполняется с применением кабеля, имеющего тройную изоляцию.
Чтобы даже резкие изменения и перепады напряжения в сети не смоли стать источником нарушения работы электрического оборудования джакузи, устанавливается автомат, выдерживающий существенные нагрузки. Также монтируется УЗО – устройство защитного отключения, причем два этих элемента находятся снаружи ванной комнаты.
Не допускается производить заземление джакузи через какие-либо коммуникационные сети, к которым относится водоснабжение, отопление или канализация. Если требуется необходимость производить обслуживание оборудования, то оно реализуется исключительно в его отключенном состоянии. Также желательно с этим вопросом обращаться к специалистам, поскольку они смогут предусмотреть правильную реализацию работ, а также учтут, что оборудование подключается к электросети в процессе использования.
Как создавать безопасную обстановку в квартире?
Время постройки здания – главный фактор, от которого в дальнейшем зависит схема используемого подключения. Если имеется в виду новостройка, то серьёзные трудности по причине безопасности и подключений должны отсутствовать.
Ведь строители обычно в таких случаях с самого начала организуют соответствующее заземление. У проводки для электричества с большой вероятностью будет присутствовать третий провод, который заземляет. Таких мер вполне хватает, чтобы избежать поражений от ударов током.
Другое дело – если проживание организовано в доме, построенном ещё во времена Советского Союза. Здесь не обойтись без помощи специалиста. Либо проблема решается самостоятельно. Главное – не оставлять её совсем без внимания. В данном случае можно использовать два варианта.
Работа проводится с выполнением следующих этапов:
- Владельцы размещают две шины внутри щита. Одна из них должна быть нулевой, а другая – заземляющей, с соответствующим обозначением. Именно от этих элементов потом осуществляют разводку проводов, отдельно для бытовых приборов, и отдельно – для освещения.
- Трёхжильный провод прокладывается от розетки, которая питает стиральную машинку. Главное – чтобы присутствовало медное сечение. Следующие нюансы учитываются при подключении.
Нулевой или синий провод должен соединиться с шиной нулевой. Фазный или красный провод идёт через УЗО мили автомат, а затем присоединяется к такому же фазному счётчику.
Наконец, провод жёлто-зелёного цвета идёт к шине заземления. Заземляющие элементы запрещается подключать к проводам для работы с нулём
При работе с проводами важно отключать электрическое питание полностью
Для правильного выполнения каждого этапа потребуется несколько разновидностей инструментов:
- Острый нож.
- Розетка с заземлением.
- Трёхжильный провод.
- Индикаторная отвёртка.
- Плоскогубцы.
Главное – ответственно, внимательно отнестись к работе. Если действия кажутся слишком сложными, то лучше обращаться к специалистам.
Первый способ заземления – наиболее надёжный. Он не нарушает требований законодательства.
Какие ещё решения доступны?
У старых домов часто бывает так, что заземление вообще отсутствует. То есть, провод с заземлением внутри щитка не подключён. Стандартное заземление невозможно организовать и у тех, кто живёт на пятом этаже.
Установка внутри ванной комнаты ведёт к тому, что тело человека принимает ток на себя. Это происходит при одновременном соприкосновении друг с другом двух предметов, способных пропускать электричество.
Создание системы по уравниванию потенциалов избавляет от проблем. Она способствует появлению проводов из металла для соединения предметов, через которые проводится электричество.
Тогда электричество не будет проходить через человека, когда он одновременно касается крана и стиральной машинки, к примеру.
Система предполагает наличие дополнения, которым служит так называемый автомат УЗО. То же самое касается автомата в щитке. В этом случае стиральная машинка просто автоматически выключается, если происходит сбой.
Важным моментом становится использование влагозащищённой розетки. При её отсутствии рекомендуется вообще отказаться от идей установки устройства внутри именно ванной комнаты.
Когда обустраивается электроповодка, требуется пользоваться только цельными разновидностями проводов. При организации стыковки это делается в специальном коробе, после тщательной изоляции для всех компонентов.
Есть и более простой вариант обустройства заземления. При подобных обстоятельствах провод заземления с источником в виде корпуса машинки закрепляется на батарее, либо трубе от канализации. Но в настоящее время решение не относится к безопасным и законным.
Велика вероятность того, что даже соседи будут чувствовать ток, когда они прикасаются к стояку. Поверхность труб страдает от образования трещин, что в итоге приводит к затоплению.
Инструкция
Заземлить водонагреватель без проведения строительных работ по монтажу контура можно в многоквартирных домах новой постройки (начиная с 1998 года). В жилье, построенном по старым ГОСТам, придется вносить изменения в проводку, устанавливать устройства защитного отключения (УЗО) или дифференциальные автоматы. В частных домах предусмотрена установка заземляющего контура.
Схема установки заземления: квадрат и треугольник
Помимо защитного действия при электрическом ударе от электрического нагревателя, контур заземления в частном доме выполняет функции по сохранению работоспособности других используемых электроприборов
Немаловажной является функция выравнивания потенциалов (ошибочно в публикациях их называют «блуждающие токи»), что защитит от поражения при одновременном прикосновении человека к двум электроприборам или при возможных «утечках тока» стиральной или посудомоечной машин
Если у вас недостаточно знаний «по электричеству», настоятельно рекомендуем обратиться для установки заземления в специализированную организацию.
- Отступают от фундамента дома на 1,5 – 2 метра, размечают и роют траншею в виде равностороннего треугольника со стороной 2 – 2,5 м. Глубина «рва» 50 – 60 см, ширина для удобства дальнейшей работы 40 – 50 см. От треугольника к стене дома готовят траншею для подведения заземляющей шины к электрическому щитку.
Если грунт в месте постройки сухой, песчаный, то делают не треугольник, а квадрат с длиной стороны 1,5 – 2 м. Четыре штыря имеют большую площадь соприкосновения с землёй, чем в треугольнике, что снижает сопротивление контура.
- По углам квадрата (треугольника) забивают двухметровую стальную арматуру, диаметр которой от 12 до 14 мм. На поверхности оставляют 10 – 15 см.
- Свободные концы арматуры соединяют (сваривают) полосой металла. Толщина полосы 4 мм, ширина не меньше 40 мм. Такую же полоску, приваренную к контуру, выводят на стены.
- Если предстоит заземлить несколько приборов, контур из той же полосы проводят по периметру строения.
- Траншею засыпают, утрамбовывая грунт. Если проверять сопротивление контура предстоит через несколько дней, то грунт можно пролить водой для лучшей усадки.
Замеры сопротивления проводят при сухой погоде и высохшей земле — так показатели будут достовернее.
- В нужных местах к контуру вваривают болты 8-10 мм – в дальнейшем к ним подключают провода заземления, проложенные от электроприборов.
- Клемму на приборе, предназначенную для заземления, медным, обязательно одножильным проводником с сечением 4 мм2 или алюминиевым проводником 6 мм2 соединяют с приваренным на шине болтом. Тип присоединения — «под болт».
Правильное подключение бойлера с накопителем в ванной
Корпуса большинства накопительных бойлеров изготавливают из листового металла. В местах пользования водой это представляет дополнительную электрическую опасность.
Поражение током от таких приборов может произойти в двух случаях:
- При разрушении нагревательного элемента. В накопительных бойлерах в 95 % им является ТЭН (трубчатый электронагреватель). Плохое качество воды с большим количеством примесей ускоренно сказывается на коррозии, а разрушившаяся трубка способствует контакту воды с фазой проводки. Ток по цепи: фаза – ТЭН – вода – тело человека – трубы канализации – земля, вызывает поражение.
- Отгорание фазного провода от клеммных контактов (из-за коррозии или перегорания) грозит его падением на металлический корпус, прикосновение к которому приводит к непоправимым последствиям.
Для снижения опасности бойлер стараются устанавливать в месте, где случайный контакт при приёме душа исключён (под потолком, на достаточном расстоянии от ванны).
Запитывают бойлеры от отдельных автоматов защиты.
Обычные автоматические выключатели (в народе «пакетники») не защищают человека от поражения электрическим током. Срабатывают такие устройства от нагревания сильным током, что служит для сохранения проводки от возгорания при коротком замыкании. Смертельные для жизни значения силы тока в сотни раз меньше параметров автоматов.
трёхжильной проводкой
Если проводка двухжильная запрещено соединять, где либо — в розетке или на колодке — защитный и рабочий ноль.
