Как самостоятельно установить смеситель скрытого монтажа (в стену)?

Что собой представляет смеситель скрытого монтажа?

Традиционные приборы предполагают размещение устройства регулировки и подвода воды в корпусе. А смеситель скрытого монтажа – это приспособление, существующее отдельно от излива. Устанавливать подобный прибор нужно в тот момент, когда осуществляется разведение водопроводных труб, так как имеет место монтаж в стену. Снаружи видно только металлическую насадку и рычаг управления.

Каждый производитель стремится выпустить свои смесители со скрытым монтажом, но в целом можно выделить 2 основных вида:

• Встраиваемый механизм – монолитная металлическая литая рама с отверстиями для подведения горячей и холодной воды, оснащенная крепежными элементами. Единственной разборной частью такого смесителя является картридж.
• Встраиваемый бокс. Данные универсальные смесители со скрытым монтажом бывают двух видов: устройство для душа (потолочная лейка или лейка, оснащенная гибким шлангом) и устройство для ванны и душа (два выхода воды: душевая лейка и излив).

Различные варианты установки смесителя

Все способы подключения смесителей в ванной можно разделить на три группы:

• монтаж на стену;
• встраивание в корпус ванны;
• установка на отдельную стойку. У этого способа существует еще подвариант: монтаж на специальную полку.

Монтаж на стену

Установка смесителя на стену удобна тем, что это предоставляет возможность обеспечить подачу воды как в умывальник, так и в ванну. Это очень экономичный вариант, поскольку покупка одного смесителя по понятным причинам более выгодна экономически, чем обеспечение всей сантехники отдельными смесителями.

Располагаться смеситель может где угодно: над ванной, над умывальником или между ними.

Однако здесь следует учитывать пару моментов. Во-первых, схема разводки водопроводных труб должна обеспечивать саму возможность подобного монтажа. Во-вторых, смеситель должен обладать изливом достаточной длины, чтобы ее хватило для совершения манипуляций по перемещению от умывальника к ванной и обратно без риска залить бортики того и другого.

В домах, построенных по относительно современным проектам, чаще всего скрытый водопровод прокладывается отдельно для ванны и умывальника, поэтому подобное универсальное решение сегодня становится практически редкостью.

Но технология установки смесителя на стену при этом не меняется: смеситель фиксируется на патрубках водопровода, выходящих из стены или надежно зафиксированных снаружи. Отличие лишь в количестве смесителей.

Если же Вам приходится самостоятельно подводить скрытую подводку для смесителя, следует помнить, что по общепринятым стандартам смеситель для ванны должен монтироваться на высоте 1200 мм от пола. Именно на этой высоте следует устанавливать водорозетки, расстояние же между ними так же является стандартным – 150 мм.

Встраивание в корпус ванны

Подобная схема установки привлекательна, в первую очередь, отличной эстетикой. В этом случае можно спрятать как водопроводные трубы, так и подводку за экраном ванны, к полостях умывальника или подстолья.

Другое преимущество встраиваемых вариантов – большая свобода действий при планировке ванной комнаты.

Гибкая подводка, идущая от точки подключения водопровода к смесителю, позволяет в достаточно широких пределах изменять расположение ванны и умывальника.

Кроме того, в современных моделях ванн уже предусмотрено посадочное место под смеситель. Поэтому выбор какой-либо иной схемы монтажа, чем установка на борт ванны, становится как минимум нерациональным.

Если же была приобретена ванна без отверстия под смеситель, как это зачастую бывает в недорогих моделях, то встроенный монтаж все равно остается вполне возможным.

Единственное, что потребуется для его осуществления, это создание отверстия в ванне в соответствующем месте. Причем можно не ориентироваться всецело на расположение водопроводных труб, т.к. всегда можно подвести воду к смесителю посредством гибкой подводки.

Стоит заметить, что в большинстве случаев подобный способ применяется для установки на акриловых ваннах, хотя вполне подходит и для металлических.

Смеситель на отдельной стойке

Этот вариант чаще всего оказывается самым дорогим. Главное его преимущество – возможность обустраивать ванные комнаты эксклюзивного дизайна. Но подобный вариант обладает и некоторыми недостатками:

• сама конструкция стойки смесителя такова, что для ее размещения требуется некоторое пространство. А в малогабаритных ванных комнатах как раз скромное пространство и накладывает множество ограничений при разработке интерьера и выбора сантехники;

стоимость смесителя на отдельной стойке может в несколько раз превышать цены альтернативных вариантов. Поэтому чаще всего к подобному виду монтажа прибегают лишь при обустройстве так называемых «элитных» ванных комнат, где обычно не возникает вопросов поиска свободного места;

трудоемкость установки смесителя на стойку многократно превосходит все остальные варианты. Если непосредственно его подключение потребует тех же усилий и времени, что и для встроенных или настенных смесителей, то монтаж массивной стойки может вылиться в отдельное строительное мероприятие.

Смеситель для скрытого монтажа — в чем его недостатки?

Смесители скрытого монтажа, несмотря на современный дизайн, практичность и функциональность, также имеют свои недостатки. Наиболее часто указываются:

• сложная установка — установка требует предварительной подготовки ниши в стене, что занимает много времени. Смеситель скрытого монтажа подходит только для недавно обставленных ванных комнат или для тех, в которых проводится капитальный ремонт.
• высокая цена — цены на смесители для скрытого монтажа намного выше аналогов, предназначенных для традиционного настенного монтажа. Кроме того, для некоторых моделей возникает необходимость покупать дополнительные элементы, что еще больше увеличивает цену.

Разнообразие вариантов установки

Когда встаёт вопрос о выборе смесителя для ванной комнаты, то, прежде всего, внимание стоит обратить на саму ванну. Если планируется полномасштабный ремонт, то перед покупкой смесителей стоит определиться с моделью ванной и подводом воды

Существует большой выбор сантехнических аксессуаров на разный вкус и кошелёк. Смесители разнятся дизайном, функциями, способом установки, материалом изготовления. По типу управления они бывают:

• двухвентильный — смеситель с двумя краниками, отдельно для подачи горячей и холодной воды;
• однорычажный — прибор с одним рычагом;
• термостатический — подаёт воду конкретной температуры;
• бесконтактный — автоматический смеситель.

Важно! Основным и очень качественным материалом для производства является латунь. Более дешёвым и менее качественным считается силумин

Придерживаясь современных дизайнерских подходов, установить этот аксессуар в ванной комнате можно в любом месте.

Смеситель скрытого монтажа — на какие функции стоит обратить внимание?

Интерес к скрытым батареям постоянно растет, поэтому на рынке постоянно появляются новые модели. Возникает вопрос, какой смеситель для скрытого монтажа будет лучшим? На что следует обратить особое внимание при выборе смесителя скрытого монтажа для ванной комнаты?

Перед покупкой убедитесь, что выбранный аккумулятор оборудован термостатом. Это устройство дает массу преимуществ: повышает безопасность использования, сводит к минимуму риск ожогов и позволяет сэкономить на счетах за воду. Термостатический смеситель скрытого монтажа использует инновационный метод работы.

Если вы хотите установить горячую воду в кран скрытого монтажа с помощью термостата , вам не нужно поворачивать краны или менять настройку ручки. Температура устанавливается с помощью специальной ручки, но следует подчеркнуть, что это делается с точностью до одного градуса Цельсия.

Внешний вид

Внешний вид смесителя имеет большое значение в поисках решений, как поставить смеситель на кухне, так как сантехническое оборудование необходимо подбирать в соответствии со стилем оформления кухни. В специализированных магазинах смесители представлены в большом разнообразии. Это могут быть модели, выполненные в стиле лофт, хай-тек, классика и минимализм. Форма смесителей может быть рубленой или обтекаемой, кроме того выпускают хромированные, медные или черные изделия.

Что касается стоимости, то здесь важно придерживаться правила: чем выше цена, тем качественнее сантехническое оборудование, в том числе смесители.

Установка встроенного смесителя – общий ход работ

Встроенный смеситель состоит из двух частей: встроенной и настенной, которые установить довольно легко и просто. Встроенная часть смесителя устанавливается в проеме стены, который после закрывается, к примеру, плиткой. То есть трубы оказываются скрыты, а с наружной стороны размещаются кран либо душ. Так, у одних моделей встраиваемый механизм для смесителя – это трубы, и сам кран, а на стене остается только декоративная панель, которая позволяет управлять сантехническим оборудованием. Но обо всем по порядку.

Две части встраиваемого смесителя

Монтаж встраиваемого смесителя для душа, раковины и т. д. лучше выполнять строго по инструкции.

Как правильно выбрать смеситель для кухни

Практически все модели смесителей эксплуатируются в паре с мойкой, поэтому при выборе и установке смесителя на кухне своими руками нужно учесть следующее:

• Размеры и глубина мойки.
• Расстояние от стены до отверстия под смеситель.
• Диаметр технологического отверстия, предназначенного для установки смесителя.
• Расположение сливного отверстия.

Кроме того при установке кухонного смесителя важно обратить внимание на длину и высоту изделия. Конец излива должен приходиться на центр мойки, а его высота должна позволять поставить высокую кастрюлю. Однако стоит понимать, что при подаче воды из слишком высокого смесителя будут создаваться брызги, разлетающиеся за пределы мойки.

Однако стоит понимать, что при подаче воды из слишком высокого смесителя будут создаваться брызги, разлетающиеся за пределы мойки.

Еще одним важным параметром является угол поворота смесителя. Для мойки, располагающейся на небольшом расстоянии от стены, рекомендуется использовать смеситель, поворачивающийся на 90. Для мойки с двумя чашами лучше приобрести и выполнить монтаж смесителя на кухне с углом поворота до 360.

Правила пайки полипропиленовых труб согласно двух видов

Пайка полипропиленовых труб может быть двух видов:

• — раструбная;
• — стыковая.

Раструбная пайка используется для изделий с небольшим диаметром при помощи паяльника. Температура — 2600 С. После пайки каждого соединения необходимо очистить тефлоновый слой нагревательных элементов. Соединения должны быть:

• — с отклонением от осевой линии не более 5о;
• — без складок и трещин;
• — с валиком, выступающим за торцевую часть муфты.

Стыковая сварка используется, если толщина стенки превышает 4 мм. Перед сваркой необходима обработка торцевателем с целью создания параллельных поверхностей соединяемых элементов. Важный аспект – компенсация линейного расширения при помощи грамотной расстановки опор и монтажа компенсаторов между неподвижными опорами. Ширина П-образного компенсатора не должна быть менее десяти диаметров трубы. Если используется петлеобразный компенсатор, диаметр петли должен ровняться восьми диаметрам трубы.

Кроме пайки, используются фитинги для полипропиленовых труб – разъемные и неразъемные. Для уплотнения резьбы обязательно использование фторопластовой ленты. Для перехода на металлические элементы применяются комбинированные соединительные детали в комплекте с ниппелями и переходными штуцерами.

Необходимые инструменты:

• — сварочный аппарат с насадками;
• — ножницы или труборез;
• — зачистка или торцеватель;
• — метровик;
• — нож, спирт, ветошь;
• — маркер.

Руководство по монтажу полипропиленовых труб

Сварка:

• — отмерить и отрезать трубу, армированную зачистить, снять фаску;
• — изделия большого диаметра (более 40 мм) требуют очистки окисленного слоя;
• — обозначить маркером глубину сварки и место соединения;
• — очистить и обезжирить свариваемые поверхности;
• — сначала надеть на насадку фитинг (если он не сидит плотно, его нужно отбраковать), потом трубу;
• — время нагревания определяется по специальной таблице;
• — после окончания нагревания на трубу надеть фитинг, на 20 – 30 секунд зафиксировать (пока шов частично охладится).

Монтаж полипропиленовых труб

Инструкция по монтажу стояков

Кроме пайки, необходим монтаж стояков и крепление полипропиленовых труб к стене или другой поверхности. Стояки прокладываются по разметке, произведенной согласно проекту. Должно быть отмечено, где расположатся раструбы и хомуты. Стояк предварительно собирается и укладывается в штроб или вдоль стен. Хомут для труб полипропиленовых крепится к стене при помощи дюбелей. Стояк закрепляется путем стягивания полдуги хомута.

Канализационные стояки имеют одинаковый диаметр по всей длине и всегда прокладывают вертикально, снизу вверх. Для чистки устанавливаются ревизии (примерно метр от пола). Монтируя канализацию, следует помнить, что для нее необходим вентиль для полипропиленовых труб (обратный клапан), который может быть установлен на общую трубу или на каждый прибор. Хотя одним клапаном можно обойтись только в небольшом доме.

Крепеж для полипропиленовых труб

Существует три вида крепежа для полипропиленового трубопровода:

• — металлические хомуты с винтовым креплением;
• — полипропиленовый крепеж (с ремешком или без ремешка);
• — крепеж из поливинилхлорида.

Хомуты оснащены резиновыми прокладками:

• — компенсирующими тепловое расширение;
• — снижающими вибрацию;
• — предохраняющими от механических повреждений.

Для крепления системы к стенам и потолкам используются опоры для полипропиленовых труб (фиксированные и скользящие). Фиксированная опора не дает трубе двигаться и направляет линейное расширение к компенсатору. Расстояние между порами определено нормативными документами. Для потолков рекомендуются скользящие опоры с ремешком, расположенные с интервалом, не превышающим 20 – 30 диаметров.

Для запора движения воды в системе используются шаровые краны для полипропиленовых труб. Они должны быть установлены у каждого прибора при помощи резьбового соединения. Полипропиленовые трубы не подвергаются образованию ржавчины или других отложений, не шумят во время эксплуатации, при внутреннем монтаже не требуют изоляции. Монтаж полипропиленовых труб (инструкция выше) не требует больших затрат труда и времени.

Важно!

Для горячей воды и отопления лучше использовать армированные материалы.

При монтаже резьбовых соединений недопустимо применение газового ключа.

https://youtube.com/watch?v=tBh29xzL8hI

Какие виды гигиенического душа бывают?

Гигиенический душ для очистки интимных мест несколько отличается от «собрата», устанавливаемого в ванной. Его особенности — меньшие размеры и наличие специального клапана, позволяющего пользоваться устройством по мере необходимости. Приспособление срабатывает только после принудительного нажатия, а в остальное время оно бездействует.

Сегодня выделяется два типа гигиенических душей:

• Совмещенный со смесителем на раковине;
• Вмонтированный в стену;

К разновидностям рассматриваемых систем также стоит отнести:

• Классическое биде.
• Насадка-биде — приспособление, которое ставится прямо на унитазе. Его особенность заключается в удобстве применения, легкости конструкции и наличии многих дополнительных функций. Минус в том, что поставить такую систему самостоятельно не выйдет, ведь здесь управление производится с помощью электроники.

Смеситель для раковины с гигиеническим душем

Встроенный в раковину. В этом случае раковина и душ объединены в одном устройстве. На раковине устанавливается смеситель, а душевая лейка монтируется в непосредственной близости от унитаза.

Преимущество варианта — удобство пользования и легкость монтажа. При этом можно не переживать, что вода из лейки будет капать на стену и оставит на ней разводы.

Схема сборки смесителя для раковины с гигиеническим душем.

Принцип применения такой же, как и в классической душевой кабинке — достаточно включить воду и подобрать подходящий температурный режим воды.

Высота установки гигиенического душа выбирается с позиции удобства для всех жильцов дома (квартиры). Чаще всего это 600-800 мм. Но имеется у системы и недостаток — невозможность монтажа в разделенных санузлах, где унитаз и раковина находятся в разных помещениях.

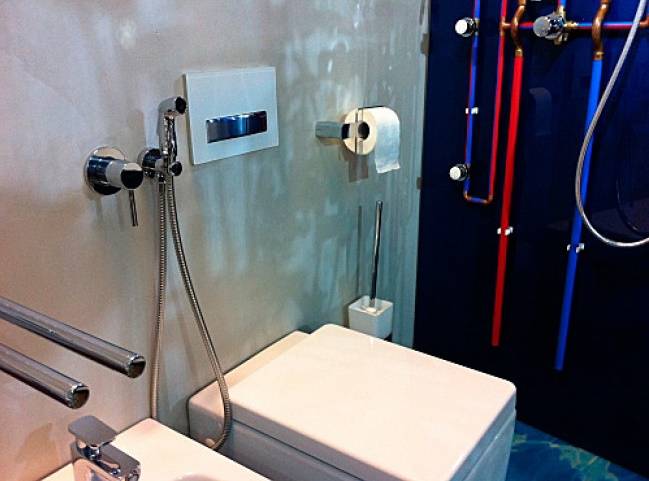

Гигиенический душ вмонтированный в стену

Главное отличие систем заключается в зашивании основной части конструкции за стеновой панелью, а наружу выходит только крепежная панель. Преимущества заключаются в опрятности и эстетичности. Единственное, что для монтажа системы требуется наличие определенных навыков и времени. Здесь придется демонтировать стеновое покрытие, из-за чего без ремонта санузла не обойтись.

Одним из наиболее полезных дополнений для гигиенического душа считается термостат. Благодаря этому устройству, температура выставляется один раз, после чего можно пользоваться приспособлением, а далее не тратить время на регулирование холодной и горячей воды. Такое устройство повышает уровень комфорта и помогает экономить воду.

Критерии выбора смесителя для ванной

Как установить смеситель на стену, какие же методы наиболее распространены? Во-первых, это замена старого, а во-вторых, монтаж при ремонте.

Для того чтобы сменить старую сантехнику на новую в первую очередь его нужно правильно подобрать. Сделать это несложно, так как сегодняшний ассортимент изделия, предлагаемый магазинами сантехники, даёт возможность с учётом финансовых возможностей, выбрать смесителя, как отечественного, так и зарубежного производства

Ниже даны характеристики, на которые следует обратить внимание при покупке:

• Вес. Даже если вы не являетесь специалистом, и не в состоянии отличить нержавеющую сталь от латуни, качество изделия можно определить по его массе. Слишком лёгкое изделие свидетельствует о его малой толщине и недолговечности прибора.
• Металл. Если консультант в магазине предлагает на выбор силуминовую и латунную модель смесителя, отдайте предпочтение второй. Силумин не отличается высокой прочностью, его состав – сплав кремния с алюминием, изделия из него имеют минимальный вес и могут деформироваться при монтаже.

Многие начинающие мастера совершают стандартную ошибку, выбирая изделия из него по причине низкой цены. Наибольшей вязкостью сплава обладают латунные модели, не дающие лопнуть прижимной гайке при лёгких деформациях и установке. Кроме того, латунные приборы меньше подвержены коррозии.

Габариты. Эта характеристика касается не столько размеров смесителя, сколько его соответствия месту установки к стене в ванной. В случае неверного подбора модели (чрезмерно длинный или короткий, массивный или, наоборот, миниатюрный кран и другие несоответствия) или не отвечает месту монтажа, она может не только выглядеть нелепо, но и быстро выйти из строя.

Встроенный смеситель – инструкция монтажа

К месту будущего крепления встроенного смесителя сперва:

1.
Устройство водопровода для подключения встроенного смесителя2.Важно! Если встраиваемый механизм для смесителя входит в комплект инсталляционной панели, то стену можно не долбить
3

От намеченных точек прокладывают штрабы к главному блоку встраиваемого душевого смесителя

Важно! В этой конструкции патрубки (отводы) не должны перекрещиваться с трубами водопровода.
Для трубопровода, по которому будет осуществляться подача воды к встроенному смесителю, таким же способом прокладывают штрабы. Их пробивают от пола.

Важно! Если предполагается обшивка стен в ванной комнате гипсокартоном, то штрабирование делать не обязательно
4. Штробы для водопроводных труб5.
Углубления для встроенного механизма смесителя. Стоит отметить, что из-за этого способа монтажа к качеству подключения трубопровода предъявляются повышенные требования: каждое их соединений должно быть чрезвычайно надежным

Резьбу в соединительных местах смесителя встраиваемого для душевой кабины, ванны и т. д. обязательно обматывают паклей, что делает их более герметичными

Стоит отметить, что из-за этого способа монтажа к качеству подключения трубопровода предъявляются повышенные требования: каждое их соединений должно быть чрезвычайно надежным. Резьбу в соединительных местах смесителя встраиваемого для душевой кабины, ванны и т. д. обязательно обматывают паклей, что делает их более герметичными.

Обмотка резьбы паклей

Помимо всего прочего, чтобы встроенный смеситель прослужил как можно больше лет, а во время его эксплуатации не возникало повреждений, необходимо должно внимание уделить материалу, из которого изготовлен трубопровод, монтируемый в стену. Наверняка нашего читателя интересуют особенности монтажа и других сантехнических устройств

Статья «Подключение смесителя с термостатом в ванную» подскажет домохозяину, как установить довольно сложное оборудование в ванной комнате

Наверняка нашего читателя интересуют особенности монтажа и других сантехнических устройств. Статья «Подключение смесителя с термостатом в ванную» подскажет домохозяину, как установить довольно сложное оборудование в ванной комнате

О том как встроить смеситель за облицовку стены в ванной комнате, читайте здесь: http://remontspravka.com/mixer-installed-montage/

Как применить подводку от германской компании Grohe для подключения смесителя? Читайте инструкцию на нашем сайте

В этом случае специалисты не рекомендуют применять металлопластиковые трубы, поскольку в них используются резьбовые соединения и пресс-фитинги. Лучше отдать предпочтение полипропиленовым либо медным изделиям. Безусловно, их установка отличается определенной сложностью, однако они позволяют создать более надежную конструкцию.

Изоляция и инструменты

Прежде чем выполнить монтаж смесителя в ванной, нужно подготовить некоторый инструмент и расходные материалы. Чтобы работа была произведена быстро и качественно, понадобится следующее:

• плоскогубцы;
• разводной ключ;
• малярная лента;
• тефлоновая уплотнительная лента.

Малярная лента используется для обертывания крепежных гаек, чтобы избежать повреждения никелированного покрытия при монтаже либо демонтаже. Ключ понадобится для демонтажных работ старого смесителя. В большинстве случаев для гидроизоляции применяется тефлоновая лента, называемая фумкой (ФУМ). Несмотря на наличие современных материалов, некоторые сантехники по старинке используют каболку, но все же фумка предпочтительнее.

Изоляцией обматывают резьбу по часовой стрелке в несколько слоев. При наворачивании гайки лента будет вдавливаться, уплотняя соединение

Важно помнить, в каком направлении наматывать изоляцию. В противном случае она сползет и придется выполнять намотку заново – старая лента удаляется и наматывается новая в правильном направлении

В большинстве случаев перечисленных инструментов и материалов вполне достаточно для того, чтобы заменить или установить смеситель в ванной.

Способы монтажа и подготовка к установке

От того, в каком месте планируется расположить новое изделие, будет зависеть его установка. Например, возможно встраивание смесителя либо монтаж на стену. Если рассмотреть первый вариант, то производится встраивание прямо в стену либо монтаж на борту ванны. Можно выполнить крепление смесителя на стойке. Такая установка возможна при наличии свободного пространства в ванной либо при подводке труб через пол. К самым дорогим изделиям на сегодняшний день относятся смесители стоечного типа, выбор которых очень разнообразен.

Монтаж крана на стену производится в том случае, когда умывальник и ванна расположены рядом. Такой вариант позволяет при необходимости выполнить демонтаж без особого труда, например для замены смесителя. Преимуществом монтажа в стену является более привлекательный вид, но при этом не будет доступа к соединительным шлангам. Стоит отметить, что если мойка или раковина легко снимаются, то сначала крепится кран, а только потом сантехнический прибор.

Перед тем как установить кран в ванной, необходимо подготовить само устройство, о чем будет сказано ниже, а также водорозетки в случае настенного монтажа. В основном фитинги для монтажа смесителя уже присутствуют. В том случае, если их нет либо производится замена старых труб, то при подведении новых необходимо учесть следующие важные моменты:

• горячая вода подводится слева, холодная справа;
• расстояние между осями фитингов должно быть 150 мм;
• если смеситель для ванной устанавливается на бортик, то оптимальная высота будет 150-200 мм;
• чтобы участок подключения крана замаскировать, фитинги следует утапливать в стену.

Далее можно приступать к сборке смесителя для последующей установки.

Демонтаж старого и сборка нового смесителя

Демонтаж старого крана в ванной проблем вызвать не должен. Главное перекрыть подачу холодной и горячей воды на смеситель. Далее потребуется слить воду, оставшуюся в кране, и можно приступать к его снятию. При демонтаже не нужно прилагать больших усилий, чтобы не повредить резьбовое соединение на фитинге, расположенном на стене.

В большинстве случаев изделия продаются в разобранном виде, поэтому после покупки потребуется сборка смесителя для ванной. Во время покупки нужно проверять комплектность. Все элементы должны быть упакованы в целлофан. Полный комплект должен состоять из следующих деталей:

• основного блока;
• гусака;
• прокладок;
• декоративных чашек;
• эксцентриков;
• лейки для душа;
• шланга.

В процессе сборки может потребоваться подтяжка гаек. Чтобы не повредить поверхность, губки ключа или саму гайку обматывают изолентой или малярной лентой в несколько слоев. Если же деталь повредится, то ее замена будет проблематичной.
