Устройство дымохода для камина: общие положения + монтаж на примере стального варианта

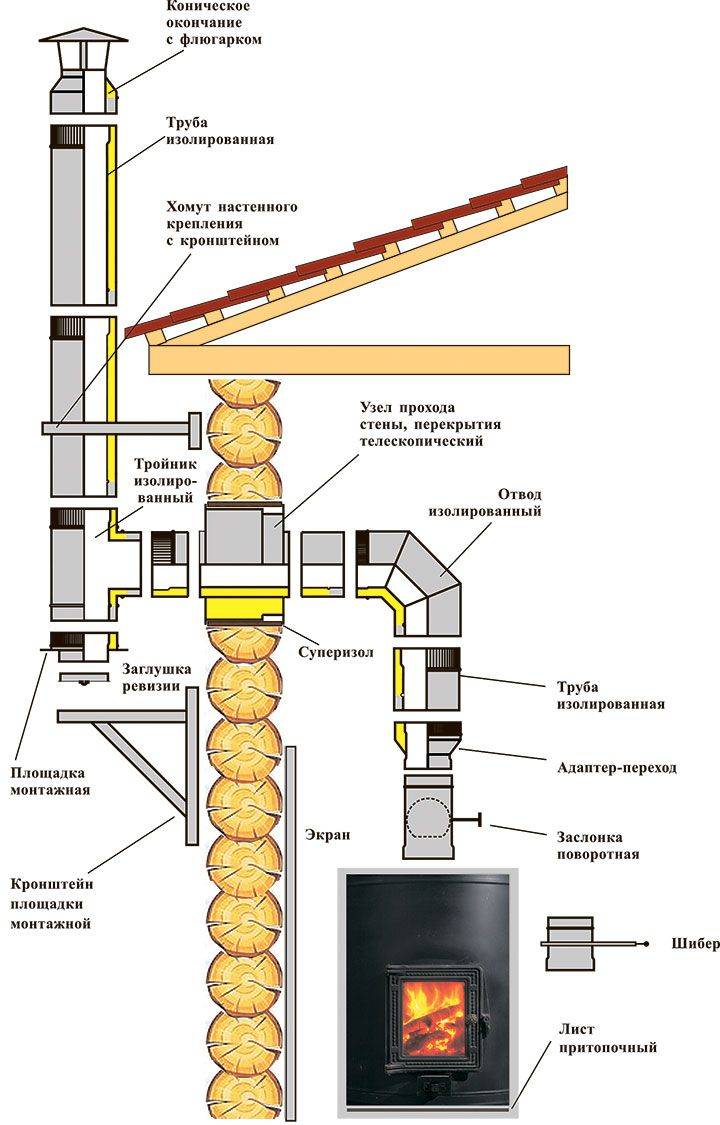

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Требования к дымоходам для печи и камина

Для начала обращаем ваше внимание на основные требования, которые необходимо неукоснительно выполнять во время такой процедуры, как монтаж дымоходов камина или котла своими руками:

1. Нельзя располагать дымоход у наружных стенок дома. Так как это может привести к тому, что дымоход будет промерзать,  а это и плохая тяга и серьезные проблемы с растопкой камина в холодное время года.
2. Невзирая на то, какого типа дымоход вы собрались строить в доме, он должен монтироваться строго снизу вверх.
3. Дымоход должен иметь кожух, который предохраняет внутренний слой от влияния посторонних предметов и соприкосновения с элементами дома. Монтаж коаксиального дымохода для газового котла несколько отличается от сборки обычного дымоход для дровяной печи или камина.
4. Наиболее эффективной формой сечения дымохода является круглая.
5. Обязательно при проектировании дымохода необходимо точно знать его параметры. Они во многом определяются маркой и типом отопительного оборудования, которое будет установлено в доме. Если отечественные производители уделяют этому мало внимания, то практически в любой инструкции по эксплуатации заграничного газового котла имеются технические данные системы дымоудаления (сечение, высота и т. д.).

Правила включают габаритные параметры:

• минимальный показатель высоты дымоходной конструкции должен быть не меньше 5 м от источника горения либо решетки колосниковой;
• для кровли плоской дымоход должен быть не меньше 1 м;
• при размещении на скате крыши в промежутке до 1,5 м от конька дымоход должен возвышаться на 0,5 м;
• при установке на 1,5-3 м до конька дымоход должен быть ниже уровня горизонтального ребра кровли;
• при монтаже на расстоянии более 3 м от конька дымоход крепится под углом не больше 10°;
• длина участков с горизонтальными либо наклонными поверхностями не должна быть более 1 м;
• для изделий из керамических блоков недопустимы горизонтальные части, строительство конструкции выполняется вертикально.

По требованиям к обеспечению пожаробезопасных характеристик поверхности дымоходов размещают до печей, каминов из керамики, металлических листов на расстоянии от 0,25 м. Печные конструкции из сэндвич-панелей размещают от 130 мм.

Каркасы из горючего сырья по требованиям пожарной безопасности защищают специальной штукатуркой из гипса либо цемента, покрытие выкладывается слоем от 25 мм.

При укрытии кровли материалами с горючими характеристиками (листовой ондулин, рулонный рубероид, битумные плиты) необходимо на оголовок трубы дымохода закрепить искрогаситель.

Тяга

Назначение каминного дымохода – эффективный вывод из топочной камеры продуктов сгорания с помощью тяги (создание необходимого разрежения или разности давлений помещение-атмосфера) и потока дымовых газов.

Параметры давления, направление и интенсивность движения дымовых газов и воздуха в каминной конструкции бывают разными, в зависимости от применяемого режима эксплуатации:

• Естественная тяга образуется, когда камин не топят. В этом случае через дымовой канал движется только воздух.
• Опрокидывание тяги или краткосрочное изменение направления главного потока на противоположное.
• При обратной тяге дымовые газы и/или воздух не выводятся в дымоход, а происходит их возврат из камина в помещение.
• При недостаточной или слабой тяге при разжигании или окончании эксплуатации камин может достаточно сильно дымить.
• Если в дымоходе сильная тяга – в этом случае увеличивается количество сжигаемых дров, однако тепловая эффективность камина уменьшается т.к. тепло уходит в трубу вместе с дымом.
• Если тяга отсутствует в дымовом канале, эксплуатировать такую каминную конструкцию не разрешается.

Разнообразие конструкций

Существует очень много конструкций дымоходов для камина, которые можно разделить по месторасположению и способу установки, или материалу.

В зависимости от расположения и способа установки, трубы для каминов могут быть:

• Встроенные. Это вертикальная шахта, для выведения продуктов горения из топки. Кроме этого, устройства этого типа считаются наиболее экономными.
• Подвесные. Труба для каминов этого типа устанавливается в готовом помещении. В основном она применяется для очагов островного типа. Каминная труба закрепляется на несущие конструкции крыши и потолочных перекрытий. Для избежания неприятностей, в качестве подвесных дымоходов камина выбирают модели из металла. Это объясняется достаточно легким весом, по сравнению с другими моделями.
• Устройства с опорой на очаг. Дымоходы каминов этого типа устанавливают на собственный фундамент, так как вес готового изделия достаточно большой.

Примеры устройства металлических и кирпичных дымоходов

При производстве дымоходов для камина могут применяться различные материалы. Исходя из этого, можно выделит несколько разновидностей:

Кирпичная труба

Такую конструкцию можно сделать своими руками, в качестве материала используют несколько видов кирпича: полнотелый, обожженный и глиняный кирпич. Строительство дымоходов для камина из кирпича считается достаточно эффективным. Кирпичный дымоотвод больше подходит для очагов, использующих твердый вид топлива.

Кладка из кирпича хорошо зарекомендовала себя при высоких температурах горения. В этом случае образование конденсата невозможно. Больший вред представляет сжигание влажных дров.

Кирпичная выдра порядовка выдры

Кирпичный дымоотвод должен иметь цельную кладку. Для предотвращения образования конденсата, трубу из кирпича отделывают вкладышем из металла.

Из стальных труб

Дымоход для каминов этого типа изготовлен из нержавейки, которая обладает жаростойкими свойствами. Этот вид труб гораздо легче, чем кирпичный вариант. Стальные дымоходы каминов достаточно долговечны. Имеют устойчивость к коррозиям и используются для различных моделей очагов. Круглое сечение стальных труб предотвращает образование сажи.

Но, несмотря на все плюсы, есть и минусы:

• Высокая цена.
• Небольшая самонесущая способность.

Такие трубы могут выпускаться в нескольких вариантах:

• «Сэндвич». Представляют собой стальную трубу, имеющую круглое сечение, и специальный слой теплоизоляции, который расположен внутри.
• «Горячие» трубы. Такие трубы, подразумевают собой стальную конструкцию без теплоизоляционного слоя.

Размеры дымоходных труб

Изоляция для дымохода

Из керамических труб

Дымоход для каминов этого типа стоит достаточно дорого, но длительный срок эксплуатации окупает все затраты.

Стеклянные конструкции.

Преимуществами дымоходов для камина можно назвать отсутствие коррозии, низкие показатели тепловой инертности и абсолютная невосприимчивость к влаге.

К минусам можно отнести:

• Высокая стоимость;
• Дорогой монтаж.

Для чего нужен дымоход

Любой вид печного отопления, предусматривает наличие дымового канала. Если он смонтирован не продумано, то возникает эффект обратной тяги, при которой все продукты горения идут в помещение, возникает задымление, а может произойти пожар. Поэтому к монтажу стоит относиться ответственно. А как вы понимаете, камин чаще всего располагается в зале. Поэтому к дымоходу нужно подойти максимально внимательно.

Правильно смонтированный дымоход жизненно необходим. Он обеспечивает отведение продуктов горения, образующие во время сгорания топлива. Дымоход позволяет предотвратить скопление дыма в помещении. Он создает тягу внутри топочной камеры, отводя дым и обеспечивая приток кислорода, необходимого для горения.

Безопасность и эффективность конструкции зависит от правильности монтажа дымохода отопительной системы. И, как показывает статистика, большинство пожаров происходит из-за неправильной работы дымоходов: не правильно проведенных расчетов, применение не качественных материалов, не соблюдение правил пожарной безопасности. Дымоход необходимо чистить, проводить своевременное техобслуживание.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина ↑

• Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
• Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
• Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней  части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

• Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см
• вдвое, если отопительный агрегат снабжен стабилизатором тяги;
• до 15 см, если стабилизатора нет.

• В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
• Отводящий канал может иметь максимум три поворота,  радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Внимание
Прокладывать дымоотводящие каналы через жилые комнаты запрещено.

Конструкции современных дымоходов

Любой дымоход выполняет свою единственную роль – отводит вредный человеческому организму угарный дым. Но помимо этого, современные системы различают по следующим конструктивным особенностям:

• Облегчённая конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только навредит всему дому. Под категорию «лёгкий» идеально попадают сэндвичные трубы, которые выполнены из тонкостенных металлических элементов. Дополнительный теплоизоляция способствует сохранности тепла, из-за чего облегчённые конструкции постоянно остаются популярными. При необходимости, такую конструкцию очень легко демонтировать.
• Конструкция на основе компактных элементов. Для таких дымоходов используют керамические блоки. Основное преимущество таких блоков – низкий уровень теплопроводности. Блоки изготавливают со специальными замками по краям, что существенно упрощает кладку.
• Экономный вариант конструкции. Идеально подходит на первое время, пока не появятся средства для монтажа основательной системы. Для кладки используется стандартный красный кирпич, из которого выкладывают прямоточную шахту. В шахту заводят изделие из нержавейки и укрепляют. Кладки кирпича при этом не требует особой разновидности раствора или работы определённых мастеров – всё получается дёшево, быстро, качественно.

На этом ознакомление с конструкциями дымоходов закончено, теперь следует переходить к их основным разновидностям.

Особенности монтажа

Устройство дымохода из металла выполняется довольно просто, основным правилом является сборка снизу вверх. При этом к патрубку теплового прибора всегда присоединяется одностенная труба, даже если остальная часть конструкции будет собираться из сэндвичей.

Для защиты дымохода от осадков и мусора, а также для улучшения тяги навершие трубы оснащают насадкой-зонтиком или дефлектором.

В зависимости от разновидности используемых труб и варианта размещения дымоотводящей системы монтаж будет иметь ряд особенностей:

• Двухконтурные секции соединяют, надевая верхнюю трубу на нижнюю. Одноконтурные трубы соединяют по-разному: при монтаже внутреннего дымохода надевают верхнюю на нижнюю, при сборке внешнего – верхнюю вставляют в нижнюю.
• Стальной дымоход может сильно нагреваться, поэтому в местах прохождения стен, перекрытий и крыши его теплоизолируют. Отверстие для проведения трубы в несущих конструкциях должно выполняться с зазором в 20 см при использовании двухконтурных труб и 100 см при использовании одностенных. В кровле вырезают отверстие с зазором не менее 13 см. В отверстие вставляют проходной короб, который заполняют негорючим утеплителем, со стороны кровли место прохождения закрывают кровельным переходником.
• Место соединения одноконтурной трубы с двухконтурной закрывается заглушкой, которая предотвратит выпадение и возгорание утеплителя.
• При возведении комбинированного дымохода сначала собирают дымовую трубу, затем строят шахту и заполняют свободное пространство теплоизолирующим материалом, либо собранную трубу обматывают утеплителем и надевают сверху стальной кожух.

Обязательные правила

Сделать все необходимо так, чтобы не получить дальнейших проблем с контролирующими организациями, а также чувствовать себя в полной безопасности, а для этого стоит изучить обязательные нормы и правила по устройству и эксплуатации дымоходов отопительных приборов. Особенно это касается кирпичных печей и каминов.

Наглядная схема основных правил устройства дымохода

Печь должна иметь собственный фундамент

Это условие важно потому, что это сооружение не должно зависеть от других оснований дома. В случае усадки или других непредвиденных движений почвы, перекос общего фундамента может повлечь за собой нарушение кладки не только печи, но и дымохода

Появление, казалось бы, незначительных и незаметных трещин может представлять серьезную угрозу для здоровья жильцов.
Поддувальное отверстие должно находиться на высоте не менее десяти сантиметров от пола, так как оно должно обеспечивать достаточный приток кислорода, тем самым обеспечивая нормальное горение топлива и тягу в дымоходе.
В целях пожаробезопасности, печь должна находиться не менее, чем в 25-ти сантиметрах стен здания, выполненных из возгорающихся материалов. А лучшим вариантом будет еще и изолировать стены жаростойкими материалами.
При устройстве внутренней конструкции печи, где собственно и начинается дымоход с дымоотводящими каналами, необходимо строго соблюдать схему кладки рядов. Перекрывание хотя бы одного из отверстий каналов, может грозить задымлением дома со всеми вытекающими последствиями.
Сам корпус печи должен быть высотой ниже потолка на 35—40 сантиметров. Далее начинается дымоходная труба.
Очень важно устроить правильную разделку прохода дымохода через чердачное перекрытие. Выступы из кирпича должны иметь ступеньки высотой по семь сантиметров до входа в перекрытие и после выхода разделки на чердаке.
Если чердачное перекрытие утепляется горючими утеплителями, сверху на них нужно обязательно уложить песчаный слой не менее пяти — семи сантиметров.
При противопожарной разделке на чердаке расстояние от внутренней стенки дымохода до горючих материалов должно составлять не менее 50 см. Для этого и выкладывается юбка дымохода, которая находится непосредственно в чердачном перекрытии.
Толщина стенки трубы кирпичного дымохода должна составлять 12—15 сантиметров.
Если труба выходит на крышу на расстоянии более трех метров от конька по горизонтали, высота ее должна составлять по уклону от горизонта не более 10 градусов. Если труба расположена на меньшем расстоянии, она должна подниматься над коньком не менее, чем на полметра.
Эти правила предусмотрены службами по пожаробезопасности и должны неукоснительно соблюдаться.

Дымоотводящие конструкции из нержавейки

Дымоходы для очагов такого типа – это наборные конструкции. Длина и диаметр трубы для камина, произведенной из нержавеющей стали, могут быть самыми разными. Такие изделия часто выпускают в комплекте с керамическими и помещают внутри стальных.

Дымоходы, произведенные из оцинкованной нержавейки, отличаются такими преимуществами:

• их можно монтировать без фундамента, поскольку они имеют незначительный вес;
• сбор и установку конструкции разрешается выполнять после завершения строительства;
• они дешевле по стоимости, чем блочные и керамические системы;
• в случае необходимости произвести замену отдельных элементов будет несложно.

Недостатком дымоходов из стали является потребность в дизайнерском решении в случае оформления интерьеров, если такая конструкция установлена в помещении.

Небольшой видео-урок по устройству дымохода в частном доме

Нужно помнить, что выбор дымохода зависит не от внешних его данных, а от печи, на которую он будет установлен, а также от применяемого топлива и других параметров отопления. Поэтому, прежде чем приобретать или сооружать дымоход, необходимо посоветоваться со специалистом.

И еще одно предупреждение – некоторым неопытным строителям обилие требований по обустройству печного отопления и дымоходов – в частности, может показаться излишними «придирами», на которые можно, при желании, не обращать внимания. Поверьте, эти правила выработаны самой жизнью, основаны на многовековом опыте и тщательных инженерно-технических расчетах. Печально, но уже не раз пренебрежение ими было оплачено человеческими жизнями.

Почему строительство дома нужно начинать с проектирования печки и дымохода

Как рассуждает владелец загородного дома, который хочет установить печь или камин? Главное — построить «коробку», а печку как-нибудь воткнём! О проекте теплогенератора, дымохода, противопожарных расстояниях до сгораемых конструкций, грамотных отступках, разделках и проходках через перекрытия и крышу думают единицы. Дальше начинаются пляски с бубном.

jimПользователь FORUMHOUSE

Чаще всего печь не закладывают в проект загородного дома, или вообще строят без проекта. Заказчик думает, что главное — построить дом, а печь и дымоход «вкорячим» потом. В результате, чтобы установить печь по правилам, приходится менять уже сделанную внутреннюю планировку помещений. Ломать голову, как провести дымоход через перекрытия и утеплённую крышу. Приходится менять уже собранную стропильную систему, резать пароизоляцию и мембраны, вытаскивать утеплитель. Главное, что мне непонятно, — люди, ставя дешевый дымоход, пытаются сэкономить 20 тыс. руб. строя особняк за несколько миллионов рублей!

СергейКотовПользователь FORUMHOUSE

Случай из практики. Знакомый занимается комплексным возведением домов под ключ. Клиент, как обычно, оставил строительство печи на потом и теперь непонятно, где её ставить. В процессе строительства дома «забыли» о проходках через перекрытия и расстояниях между стропилами для вывода дымовой трубы. Импортная печь обошлась в 180 тыс. руб. Заказчик говорит, что на дымоход осталось всего 50 тыс. руб., а у топки выхлоп на 25 см и нужна 7-ми метровая дымоходная система. В итоге: мудрили, кроили, кое-как лепили выводы, чтобы вписать их в действующие в РФ нормативы. Не выходит. Знакомый спрашивает: «Загорится?». Я отвечаю, что нет, но только если:

• Клиент будет топить камин в соответствии с нормами, принятыми в Европе, и как рекомендовал производитель.
• Клиент будет использовать только сухие дрова, которые хранили под навесом 2-3 года.
• Клиент не будет сжигать дрова смолистых пород древесины — если и сосны.
• Клиент не перепутает каменный уголь с бурым, и не засунет его в топку.
• Клиент не будет бросать в топку щепу, ветки и отходы столярного производства.
• Клиент будет 2 раза в год проводить ревизию дымохода и своевременно очищать его от сажи.

А теперь скажите мне, будет ли клиент строго выполнять эти предписания?

Пляшите от печки! Т.е., сначала сделайте проект дома с печкой и дымовой трубой и только потом приступаете к его строительству.

Важно! Минимальная высота дымохода — 5 метров от уровня колосниковой решетки или горелки до устья трубы. Высоту выступающей части дымохода над кровлей рассчитывайте в привязке к коньку, в соответствии с картинкой ниже
