Принцип работы регулятора освещённости
Диммер (dim) — это электронное устройство, которое имеет возможность
переключать электрические токи. В русском языке он называется светорегулятором, а на французском — вариатором. Напряжение в электросети составляет 220 В переменного тока. Это означает, что оно изменяет свою полярность каждую сотую доли секунды и всегда проходит через значение нуля (синусоидальная кривая). С помощью поворотной ручки диммера пользователь устанавливает, когда лампа должна загораться в течение синусоидальной полуволны. Этот принцип управления в электротехнике называется управлением по фазе.
Некоторые лампы работают с диммерами, по принципу фазового сечения. Поскольку оба вида управления вызывают очень быстрое переключение, лампа из-за инерции не успевает за этими изменениями, поэтому свет не мерцает. Традиционные регуляторы имеют поворотную ручку или сенсорное управление, которые, помимо включения и выключения света, позволяют регулировать яркость. Выбирая диммер, главное, знать, какие лампочки можно с ним использовать.
Что нужно знать о диммерах?
Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.
Плюсы использования прибора
Среди достоинств следует выделить такие дополнительные возможности:
- снизить потребление электроэнергии — это приводит к большей экономичности;
- заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.
Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.
А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.
Основой конструкции диммера является симистор
Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность
Это обеспечит изделию долговечность
Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.
Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.
Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.
Как выполняется регулирование?
Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.
Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность
Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.
К ним относятся:
- изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
- широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.
Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные диммеры для LED-приборов.
Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.
Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа
С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.
А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.
Требования и советы по эксплуатации
Перед тем как установить и подключить прибор (а схема подключения диммера будет рассмотрена несколько позже), вы должны ознакомиться с основными требованиями и рекомендациями. Все они приведены ниже.
Если подключается светодиодный диммер, то мощность осветительного прибора, который с ним используется, должна составлять минимум 40 Вт
Так, в случае меньшей мощности эксплуатационный срок вашего изделия заметно сократится.
Также важно, чтобы мощность светорегулятора была большей, нежели суммарная мощность всех светильников.
Категорически не рекомендуется устанавливать прибор в комнате, в которой температура воздуха составляет более 25-ти градусов. Дело в том, что перегрев отрицательно отразиться на последующей работе.
В случае подключения светорегулятора к светодиодам прибор должен подбираться исключительно высококачественный
В противном случае он может попросту не справляться с регулировкой освещения.
Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.
Особенности выбора и эксплуатации
При выборе диммера надо обращать внимание не только на то, с какими лампами он может работать и какие функции у него имеются. Необходимо еще смотреть на какую суммарную нагрузку он рассчитан. Максимально один регулятор яркости света может «потянуть» 1000 Вт нагрузки, но большая часть моделей рассчитана на 400-700 Вт
У именитых производителей в зависимости от мощности наблюдается солидная разница в цене. У китайских изделий ощутимой разницы в стоимости не наблюдается.
| Наменование | Мощность | Максимальный ток | Совместимость | Цена | Производитель |
|---|---|---|---|---|---|
| Volsten V01-11-D11-S Magenta 9008 | 600 Вт | 2 А | Лампы накаливания | 546 руб | Россия/Китай |
| TDM Валдай RL | 600 Вт | 1 А | Лампы накаливания | 308 руб | Россия/Китай |
| MAKEL Mimoza | 1000 Вт/IP 20 | 4 А | Лампы накаливания | 1200 руб | Турция |
| Lezard Мира 701-1010-157 | 1000 Вт/IP20 | 2 А | Лампы накаливания | 770 руб | Турция/Китай |
Второй момент, который надо помнить — светорегуляторы работают с минимальной нагрузкой. У тех, в большинстве случаев минимум — 40 Вт, у некоторых тысячников — 100 Вт. Если подключенные лампы имеют меньшую мощность, они могут мигать или не будут загораться. Такое случается, когда вместо ламп накаливания ставят светодиодные. В этом случае одну из ламп оставляют старую (накаливания), которая и будет обеспечивать требуемый минимум нагрузки.
Другие особенности эксплуатации связаны с совместимостью. Как уже говорилось, обычные диммеры не могут работать с лампами дневного света (с энергосберегающими в том числе). Галогенные же на изменения формы импульса просто не реагируют. И если вы решили заменить лампы накаливания на более экономичные, скорее всего вам придется менять и регулятор яркости.
dekormyhome.ru
Отсекание
Применяется только к переменному току, у которого можно «отрезать» часть синусоиды, получив последовательность разнополярных импульсов, частота следования и амплитуда которых зависит от момента (фазы) и длительности периода отсекания. Способ связан с меньшим рассеиванием энергии, но приводит к значительному искажению формы синусоиды, что плохо действует на потребителей с преимущественно индуктивной или емкостной нагрузкой. Например, использование диммеров для управления частотой вращения электромоторов вызывает их перегрев. Эпюры отсекаемых частей синусоиды показаны на рисунке ниже.
Способ чаще всего используется для изменения яркости свечения ламп накаливания и им подобных светотехнических устройств – галогенных и металлогалогенных ламп. Его категорически нельзя применять для управления компактными люминесцентными лампами и ограниченно – для светодиодных. В основном для тех, схемы питания которых (драйверы) поддерживают диммирование, о чем обычно пишется на их упаковке.
Реализуются с помощью так называемых ключевых схем, построенных на тиристорах, динисторах и симисторах.
- Тиристор – диод, пропускающий ток только в одном направлении в тот момент, когда на его управляющем электроде появляется отпирающее напряжение.
- Симистор – фактически двойной тиристор, пропускающий ток в обоих направлениях. Применяется для упрощения монтажной схемы.
- Динистор – диод, пропускающий электрический ток при достижении порогового значения напряжения. Используется для построения времязадающих цепочек.
Простейшая схема
Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.
Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.
Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:
Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор
Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу
К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.
Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:
- «L-in» – так обозначается фаза-вход;
- «L-out» – так обозначается фаза-выход.
Если в вашей модели ничего не подписано, выполняйте подключение произвольно.
Виды светорегуляторов
Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…
RGB лента, собранная из светодиодов разных цветов
В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.
Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.
Дополнительно диммеры для светодиодных лент различают по:
- методу управления;
- способу монтажа и расположению;
- дополнительным функциям.
Метод управления
По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:
поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;
Купить
кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;
Настенный и мини-диммеры с управлением механическими кнопками
Купить
сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;
Купить
дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

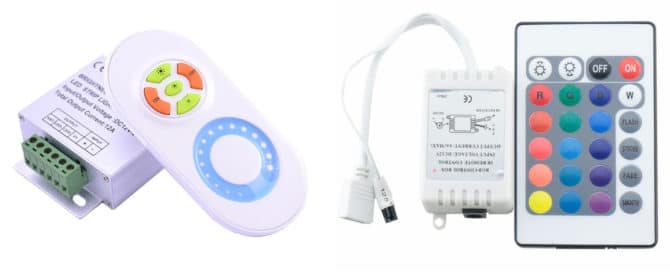

Одноцветный и RGB светорегуляторы c пультом ДУ
Способ монтажа и расположения
Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.
Для монтажа на стену
Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.
Для скрытого монтажа около ленты
Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.
Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте
Дополнительные функции
Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.
Наиболее интересные из функций, выполняемых контроллерами:
- Включение по таймеру (имитация присутствия хозяина).
- Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
- Режим светомузыки (используется встроенный микрофон).
- Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
- Входы для подключения внешних датчиков (тревожных, света и пр.).
- Возможность самостоятельного программирования.
Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом
Модульный диммер
Диммер модульной конструкции.
Такие светорегуляторы применяются для освещения подъездов и подобных проходных помещений. Их особенность – блок регулятора и кнопка управления разнесены в пространстве. Основной модуль находится, в большинстве случаев, в распределительном щите. Клавиша управления устанавливается в любом удобном месте – на входе в подъезд, на пульте управления и т.д. Орган регулировки яркости находится на корпусе основного модуля, и необходимый уровень устанавливается при настройке.
Схема подключения модульного диммера.
За исключением самых бюджетных моделей, модульный диммер может иметь дополнительные сервисные функции:
- память (при очередном включении сохраняется предустановленный уровень яркости);
- плавное нарастание и спадание света;
- возможность установки времени нарастания и спадания наибольшего уровня освещенности;
- другие сервисы.
Наиболее продвинутые модели могут собираться в системы master-slave (ведущий-ведомый). В таком варианте уровень освещенности задается на главном устройстве, остальные следуют за ним, управляясь по шине аналогового сигнала.
Плюсы и минусы подключения
Некоторые люди dim любят, в то время как другие не слишком. Однако во многих ситуациях они очень полезны. Диммерные переключатели довольно просты в установке и доступны для бытового потребления. Прежде чем принимать решение об установке диммеров в своём доме, рекомендуется ознакомиться с некоторыми из плюсов и минусов этого варианта освещения. Преимущества установки переключателей:
- Экономия электроэнергии. Можно сохранить до 25% затрат, при уменьшении света на 25%.
- Полный контроль над процессом освещения в доме.
- Автономная работа с дистанционным управлением, что позволяет регулировать освещённость в любой комнате из доступного места в системе «Умный дом».
Недостатки:
- Сложность установки для неопытных пользователей. Несмотря на то что диммерные переключатели относительно просты, они могут быть непонятными для тех, кто незнаком с электроникой. Самое простое решение этой проблемы — нанять электрика для подключения коммутатора. Хотя это приведёт к увеличению стоимости проекта, но обеспечит его правильное выполнение.
- Несовместимость с некоторыми осветительными приборами. Рекомендуется провести исследование, чтобы увидеть, будут ли переключатели dim работать с существующим освещением на месте.
Схема и принцип её работы
Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.
Принцип действия симисторного регулятора рассмотрим на примере наиболее распространённой схемы диммера на 220 вольт, представленной на рисунке. Основной элемент схемы – симистор VS1. Он пропускает ток в обоих направлениях при появлении на управляющем электроде отпирающего импульса. Силовые электроды VS1 подключаются последовательно с нагрузкой. Поэтому ток нагрузки равен току симистора. В цепи управления силовым ключом расположен динистор VS2, открытое и закрытое состояние которого зависит от величины напряжения на его электродах. Элементы R1, R2 и С1 участвуют в цепи заряда конденсатора С1. Диод VD1 и светодиод LED образуют цепь индикатора включенного состояния. При включении диммера симистор закрыт и ток нагрузки не протекает. В момент появления очередной положительной или отрицательной полуволны сетевого напряжения через резисторы R1 и R2 начинает протекать ток. Конденсатор С1 заряжается со скоростью, которая определяется сопротивлением указанных резисторов. Ввиду того что напряжение на конденсаторе не может измениться мгновенно, образуется некоторый фазовый сдвиг между напряжением в сети и на С1. При достижении на конденсаторе напряжения равного напряжению срабатывания динистора (32В), последний открывается, что приводит к появлению импульса на управляющем электроде VS1 и его отпиранию. Через нагрузку протекает ток. Симистор находится в открытом состоянии до окончания полуволны (смены полярности) сетевого напряжения. Затем процесс повторяется.
За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.
Подключение и эксплуатация диммера: что должен знать каждый?
Как установить светорегулятор
Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.
Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.
Устройство диммера, предназначение клемных колодок
Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:
- регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
- величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
- диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.
Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.
Принцип подключения диммера
Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.
Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.
Инструкция по установке диммера вместо обычного выключателя
Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.
Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.
Схема подключения (меняем выключатель на светорегулятор)
Второй шаг. Снимаем кнопку установленного выключателя.
Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.
Демонтаж выключателя
Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.
Пятый шаг. Откручиваем электропровода от переключателя.
Шестой шаг. Видим два свободных провода.
Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.
Схема диммера
Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки
Диммер в разобранном виде
Разобранный диммер
Схема подключения
В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.
Монтаж диммера
Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.
Подключаем провода и вставляем диммер в коробку
Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.
Затягиваем крепления
Одеваем все декоративные накладки и поворотное колесико
Одеваем все декоративные накладки и поворотное колесико
Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.
Замена выключателя на диммер
Подключение светодиодной ленты к мини диммеру
Простой инвертор 12-220 до 400 ватт, схема
Сегодня покажу процесс постройки компактного преобразователи напряжением 12 на 220 вольт со стабилизацией выходного напряжения. Сразу скажу, что этот преобразователи выдаёт на выходе постоянное напряжение к нему можно подключать всё кроме устройств содержащих в своем составе сетевые железные трансформаторы или двигатель переменного тока.
Наш преобразователь может обеспечить выходную мощность в 120 ватт, хотя при желании с некоторыми изменениями можно получить и до 400 ватт об этом расскажу походу.
Из недостатков; отсутствует защита от коротких замыканий, поэтому по входу и по выходу стоит добавить предохранителей. Возможно в дальнейшем доработаю схему и присобачу сюда электронную защиту.
Теперь о конструкции;
Это повышающий двухтактный DС-DС преобразователь, основой служит шим контроллер SG3525, в отличие от старой доброй TL494 эта микросхема имеет мощный выход и способна управлять полевыми транзисторами с большой ёмкостью затвора без дополнительного драйвера.
Выходы микросхемы нагружены затворами полевых ключей, ключи в свою очередь управляют импульсным трансформатором, обратная связь то напряжение организовано на паре стабилитронов и оптроне, стабилитроны задают нужное значение выходного напряжения,
Оптопара — любая в моём случае выдрана из компьютерного блока питания, на корпусе подобных оптронов имеется ключ в виде точки, он также нарисован на печатной плате чтобы начинающие не перепутали подключения.
Полевые транзисторы в этом образце стоять IFRZ44, хотя можно и более мощные. Ключи устанавливаются на общий радиатор, притом их нужно изолировать от радиатора с помощью слюдяных прокладок.
Так же имеется индикаторный светодиод и функция защиты от обратной полярности, организована эта функция на базе обыкновенного диода, который попросту запирается в случае если вы перепутайте полярность питания.
Трансформатор… — его намоточные данные;
В этом варианте использован сердечник от компьютерного блока питания с реальной габаритной мощностью не более 130 ватт.
Первичная обмотка намотана жгутом из 4 проводов по 0.6 миллиметров, в каждом плече пять веков.
Поверх поставил изоляцию из термостойкого скотча.Вторичная обмотка намотана проводом 0,5 миллиметров содержит 105 витков, через каждые 30 витков также поставил изоляцию.
В выходной части использован двухполупериодный выпрямитель на базе импульсных диодов FR107, подойдут любые импульсные или быстродействующие диоды с током не менее 1 Ампера и с обратным напряжением не менее 400 вольт.
Правильно собранный инвертор почти что не нуждаются в настройке, перед сборкой нужно проверить все компоненты на работоспособность.
До пайки трансформатора стоит проверить наличие импульсов на затворах полевых ключей, лишь после этого подключается импульсный трансформатор.
Ток холостого хода всего в 50-60 ма, это очень хорошо даже для такого маленького инвертора. Всё это благодаря обратной связи и шин управления.
Минимальное напряжение питания 8-9 вольт, следовательно такой инвертор может сильно разрядить ваш АКБ, поэтому советую отслеживать напряжение на последнем или дополнить схему простой функцией защиты от пониженного напряжения.
Для увеличения выходной мощности полевики нужно заменить на более мощные, скажем на IRF3205, добавить вторую пару, заменить силовой трансформатор, также выходной выпрямитель, электролитический конденсатор и естественно предохранитель. В итоге схема будет выглядеть следующим образом.
С таким раскладом инвертор может развивать мощность в 300-400 Ватт.
Плата в формате lay. скачать…
Виды электронных вариаторов освещения
Выбор никогда не был более сложным, чем сейчас: все из-за множества разнообразных конструкции и брендов. Внедрение светодиодного освещения на массовый рынок изменило его стиль. Чтобы узнать, какой dim нужно приобрести, сначала требуется определить схему электроосвещения установленной в доме, затем выбрать тип регулирующего устройства: сенсорный, когда управляет рука, механический, поворотный или другой.
Виды диммеров:
- Универсальный — самый простой вариант для установки. Он может уменьшать почти все типы нагрузки и, таким образом, значительно облегчает выбор подходящей лампы. Преимущество. Даже если пользователь позже решит заменить лампу или тип нагрузки, новый не потребуется.
- Светодиодный LEDOTRON — стандарт. Они используются только с фирменными лампами от производителя LEDOTRON.
- Для электронных трансформаторов, управления с обратной фазой для регулирования яркости, например, ламп с низковольтными галогенными лампами. Эти трансформаторы часто умело, интегрированы в корпус лампы.
- Для обычных трансформаторов (диммер управления фазой). Индуктивные нагрузки могут быть затемнены с помощью фазового управления.
- Вращающийся, классический с ручкой.
- Простого включения при нажатии пальцем.
- Ножной для управления, например, с торшерами.
- Прямой, выбор уровня яркости через светодиоды.
- Последовательный, управление несколькими лампами или группами освещения.
Какие бывают диммеры?
Существует несколько разновидностей типов диммеров по способу выполнения регулирования:
- Механические.
- Сенсорные.
- Акустические.
- Дистанционные.
По конструктивным особенностям:
- Модульное устройство. Монтаж такого диммера осуществляется непосредственно в распределительный шкаф, работать устройство, может, с системами освещения использующим лампы накаливания, а также галогеновыми осветительными приборами, оборудованными трансформатором понижающего типа. Управление происходит за счет одноклавишного или кнопочного выключателя.
- Диммер, устанавливаемый в монтажную коробку. Устанавливается одновременно с монтажом электропроводки, может использоваться с галогеновыми лампами с понижающим или электронными трансформаторами.
- Моноблочное диммирующее устройство. Выполняет функцию выключателя, особенность монтажа в необходимости двухпроводного подключения, производиться в разрыв фазного провода цепи, идущей к нагрузке.
- Поворотно-нажимной моноблочный диммер, включается при нажатии на клавишу, яркость регулируется вращением клавиши.
- Поворотный диммер. Включение и управление яркостью происходит за счет вращения кнопки, включение всегда происходит с наименьшего уровня яркости.
- Клавишные диммеры, отличаются регулировкой, она осуществляется посредством удержания клавиши.
- Сенсорные устройства, регулировка происходит за счет прикосновения к сенсорам.
Одна из разновидностей диммирующих устройств о которой можно упомянуть отдельно — это накладной диммер. Может применяться в качестве эстетически-декоративной управляющей электро-фурнитуры на поверхности стены, например, для стен,облицованных, керамической плиткой, за счет многообразия материала изготовления: керамика, силикон, пластик и т. д.
Рис №1. Диммер накладной XZ-10, может использоваться для светодиодных светильников и светодиодных лент
Существует несколько хитростей, которые характерны для обустройства систем освещения. Одна из них это использование проходного диммера. Эта установка заключается в монтаже механического диммера для регулировки яркости освещения из противоположных углов комнаты, наиболее удобным принято решение использовать проходной диммер в количестве 2 штук подключенные в параллель при этом каждое из устройств будет регулировать относящийся к нему полупериод. При полном задействовании одного устройства второе в регулировании не участвует.
Рис №2. Схема параллельного подключения двух механических диммеров, используемых в качестве проходного устройства
Рис №3. Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора
Лучшее решение для этого вопроса может быть в использовании сенсорного диммера при использовании двух таких электронных устройств может легко произойти синхронизация. Неплохое решение для устройства проходного диммера можно найти использовав микромодуль Fibaro модели FGD211или FGB-001.
Рис №4. Микромодуль Fibaro FGD-211
