Как своими руками сделать короб для труб в ванной?

Почему строители не прячут трубы

Ванная комната богата на всевозможные коммуникации. На всеобщее обозрение здесь выставлены трубы канализации, горячего и холодного водоснабжения, а также дополнения в виде полотенцесушителя или отопительной системы.

Подобная «открытость» не случайна. Даже если помещение достаточно просторно, и планировка позволяет, строители оставляют большую часть труб на виду. Причина кроется в строительных нормах, которые напрямую запрещают скрытый монтаж труб, соединяемых некоторыми видами арматуры. Для таких устройств важен свободный доступ в случае появления проблем.

Другая причина открытого монтажа – образование конденсата на металлических трубах с холодной водой. Качественно удалить конденсат способен только постоянно циркулирующий вокруг трубы воздух.

Вот почему в ванной можно наблюдать трубы в любой точке стены, в углу или в нише. Они могут быть вертикальными или горизонтальными, проходить под потолком или у пола. Отдельный класс труб, которые необходимо скрыть, составляют изделия разного диаметра, отходящие от сантехнического оборудования, а также унитазы с инсталляцией.

Не каждую трубу нужно прятатьИсточник izhevsk.ru

Варианты материалов для изготовления конструкции

В качестве покрытия выбирают материалы, обладающие такими свойствами:

  1. Устойчивость к воздействию влаги.
    Конструкцию устанавливают в комнате с повышенной влажностью, поэтому при образовании конденсата материал не должен разрушаться.
  2. Малая толщина, легкость.
    От этих параметров зависит легкость установки и размер готового короба. Слишком толстые стенки занимают полезное пространство.
  3. Экологическая безопасность.
    Материал не должен выделять отравляющих или аллергенных веществ.
  4. Привлекательный внешний вид.
    Стенки должны гармонировать с интерьером или давать возможность облицовки любыми материалами.

Влагостойкий гипсокартон

Влагостойкий гипсокартон.

Стандартные ГКЛ не подойдут для оформления интерьера ванной или туалета. Влагостойкая разновидность материала обладает устойчивостью к воздействию воды. Такой гипсокартон отличается зеленым цветом листов. Он подходит для создания прямоугольных, полукруглых или многогранных конструкций. Лист пропитан противогрибковым составом, защищающим от появления плесени.

При выборе материала нужно учитывать его особенности, к которым относятся такие моменты:

  1. Установка листов требует выполнения большего количества действий, чем монтаж пластиковых или МДФ-панелей.
  2. Из гипсокартона невозможно соорудить разборный короб. При изготовлении предусматривают люк, дающий доступ к коммуникационным системам.
  3. ГКЛ не считаются финишным материалом. После сборки конструкции требуется облицовка. В ванных комнатах часто укладывают кафель, однако можно применять другие способы отделки: оштукатуривание, наклеивание водостойких обоев, покраску.

Водостойкая фанера

От простой фанеры водостойкая отличается особой пропиткой. Лист имеет толщину 6-40 мм. Материалу свойственны хорошие эксплуатационные качества. Несмотря на влагостойкость фанеры, ее нужно обрабатывать гидрофобными составами. Главный недостаток материала — высокая цена, из-за которой он используется редко.

Пластиковые панели ПВХ

Короб из пластиковых панелей не требует дополнительной отделки. Большое количество предлагаемых цветов позволяет выбрать изделия, гармонирующие с цветовой гаммой комнаты.

Помимо хороших эстетических качеств, материал имеет такие преимущества:

  1. Устойчивость к воздействию влаги.
    Материал не деформируется при попадании капель воды или оседании конденсата.
  2. Длительный срок службы.
    Прочный пластик не теряет своих качеств в течение 5-7 лет.
  3. Простота в уходе.
    Загрязнения удаляют влажной тряпкой или мыльным раствором.
  4. Легкость установки.
    Работать с материалом может человек, не имеющий строительных навыков и специального оборудования.
  5. Приемлемая цена.
    ПВХ-панели — бюджетное облицовочное средство, помогающее снизить затраты на отделку.
  6. Возможность ремонта.
    Поврежденные детали можно извлечь, не разрушив всю конструкцию.
  7. Компактные размеры.
    Благодаря небольшой толщине панелей короб не занимает полезное пространство ванной комнаты.

OSB-плиты

Ориентированно-стружечные плиты помогают быстро замаскировать трубопровод. Они представляют собой многослойные листы, пропитанные смолами, искусственным воском и другими веществами.

Существует несколько типов такого материала. Для ремонта помещений с повышенной влажностью используют листы с дополнительной пропиткой. Для короба из OSB-плит больше подойдет деревянный каркас.

OSB-плиты.

Плиты МДФ и ХДФ

Сборка шкафа для маскировки труб из МДФ-панелей — не самый подходящий для ванной комнаты вариант. Материал быстро впитывает влагу, разрушаясь под ее воздействием. Листы ХДФ обладает более высокой плотностью. Они устойчивы к воздействию влаги. Собранные из ХДФ-панелей конструкции служат более 10 лет.

Способы обшивки

Итак, для того чтобы зашить коммуникации в туалете, можно использовать один из двух наиболее подходящих для этого материалов: гипсокартон или пластиковые панели. Мы составили для вас краткие инструкции по сооружению загородок для труб.

Как загородить трубы фальш-стеной из гипсокартона?

Сначала нужно запастись инструментами и материалами для работы. Для построения гипсокартонного короба нам понадобятся:

  • необходимое количество листов гипсокартона;
  • металлические профили и направляющие;
  • рулетка;
  • молоток;
  • строительный уровень;
  • перфоратор и шуруповерт;
  • ножовка и ножницы по металлу;
  • саморезы;
  • дюбель-гвозди.

Первым этапом чертим разметку будущего короба на полу и на стенах

По ней будут укладываться профили и направляющие, поэтому очень важно все точно замерить. Рассчитывая размеры короба, не забудьте учесть толщину отделочных материалов (в нашем случае – керамической плитки)

Далее, в соответствии с произведенными расчетами, нарезаем металлический профиль на несколько частей необходимой длины. При помощи дюбель-гвоздей крепим отрезки профиля по разметке. Теперь вырезаем из листа гипсокартона детали, которые будут служить боковыми сторонами нашего короба

Крепим к гипсокартонным заготовкам профиль на саморезы. Вставляем получившуюся конструкцию в каркас, собранный в предыдущем пункте. Нарезаем потолочный профиль на несколько частей, равных ширине короба, и устанавливаем их в качестве перемычек. Закрываем переднюю часть короба гипсокартоном. На заключительном этапе доводим нашу конструкцию «до ума»: укрепляем стыки между гипсокартонными листами, шпаклюем, монтируем защитные уголки. В последнюю очередь наносим декоративное покрытие – красим короб или облицовываем его кафелем.

При помощи дюбель-гвоздей крепим отрезки профиля по разметке. Теперь вырезаем из листа гипсокартона детали, которые будут служить боковыми сторонами нашего короба. Крепим к гипсокартонным заготовкам профиль на саморезы. Вставляем получившуюся конструкцию в каркас, собранный в предыдущем пункте. Нарезаем потолочный профиль на несколько частей, равных ширине короба, и устанавливаем их в качестве перемычек. Закрываем переднюю часть короба гипсокартоном. На заключительном этапе доводим нашу конструкцию «до ума»: укрепляем стыки между гипсокартонными листами, шпаклюем, монтируем защитные уголки. В последнюю очередь наносим декоративное покрытие – красим короб или облицовываем его кафелем.

Как загородить трубы пластиковыми панелями?

Набор инструментов и материалов, необходимый для возведения короба из пластиковых панелей очень похож на тот, который мы использовали в предыдущем разделе. Отличие состоит лишь в следующих пунктах:

  • панели ПВХ;
  • металлические ud- и cd-профили;
  • герметик на основе силикона;
  • пластиковый плинтус;
  • резак или острый нож.
  • Сначала монтируем каркас. Делаем все практически так же, как и в случае с профилями для гипсокартона: рисуем разметку, нарезаем профили, крепим их на дюбели или саморезы. Заранее в нужных местах устанавливаем поперечины-перемычки, которые будут находиться между панелями.
  • Теперь приступаем к обшивке каркаса панелями. В первую очередь монтируем стартовый профиль и фиксируем на нем первую панель при помощи саморезов. Поочередно устанавливаем необходимое количество панелей, прикрепляя каждую последующую к предыдущей. Для установки последней панели используем стартовый профиль.
  • Вооружившись ножом или резаком, прорезаем в нужных местах отверстия для установки дверок. В местах, где стыкуются панели, крепим пластиковый плинтус.

Разметка каркаса для короба

Чаще всего стояки канализации и водоснабжения расположены рядом и проходят вертикально в одном из углов. Поэтому разметку места под короб в ванной своими руками нужно начинать с потолка. Это даст возможность в последующем опустить точную вертикаль до пола и сделать плоскости идеально ровными.

Если планируется зашить панелями всю стену целиком, то возле труб в ванной своими руками нужно измерить глубину пространства между стеной и местом расположения профиля для ГКЛ или бруска. При этом необходимо учесть, что направляющая должна отстоять от коммуникаций как минимум на 5 см. Найденное расстояние запомнить, чтобы сделать отметку в противоположном углу. Соединить точки прямой линией по потолку.

Такой же алгоритм действий желательно выполнять, если трубы проходят горизонтально. Точная разметка поможет сделать каркас для короба в ванной очень аккуратно и без перекосов. Линия на потолке в этом случае не будет нужна, поэтому лучше ее не проводить, а метки поставить возле противоположных стен. При опускании отвеса нужно будет обозначить точки передней грани короба на полу, а примыкание его ребра к стенам — на них самих. Высота короба при этом определяется в зависимости от высоты труб над полом с учетом зазора в 5-7 см.

Горизонтальный короб

Для того чтобы разметить каркас вертикального углового короба из гипсокартона в ванной, действовать придется немного иначе:

отложить по потолку расстояние от одной из смежных стен параллельно соседней с учетом зазоров в 5-7 см от труб до направляющих; сделать то же самое от соседней стены, на пересечении линий поставить точку, из которой будет опущен отвес; при помощи этого инструмента отметить проекции 3 точек (примыкания к стенам и пересечение линий) на полу.

Вычертить угол по нанесенным меткам достаточно просто. Нужно соединить точку примыкания с точкой пересечения и повторить это от соседней стены. Полученный прямоугольник будет идентичен тому, который нарисован на потолке.

Монтаж каркаса

Отмеченные линии обозначают расположение внутренней грани профиля. Нарезать материал по измеренным длинам сторон параллелепипеда, который будет служить коробом для труб в ванной из гипсокартона. Прикрепить дюбелями в заранее просверленные отверстия профили на потолке, полу и стенах. Планки каркаса нужно выравнивать по разметке и дополнительно проверить их вертикальность и горизонтальность, устраняя дефекты.

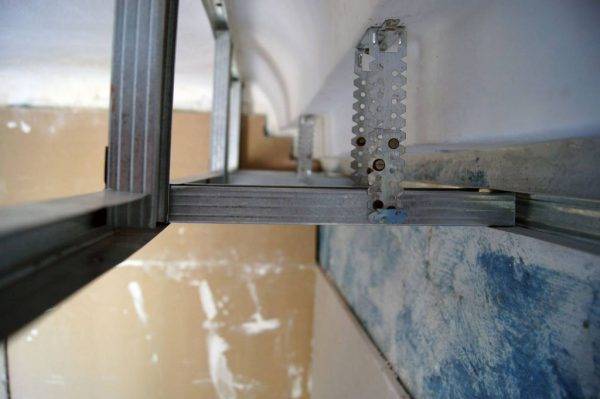

Крепление профиля

Расположение жестко закрепленных деталей будет разным:

Для полностью зашитой стены устанавливают горизонтальные направляющие на потолке и полу. Затем между ними крепят 2 вертикали на противоположных стенах. При необходимости сооружения полок внутри этого пространства потребуется дополнительно установить профили на закрываемую стену. Если делается горизонтальный короб в ванной, своими руками нужно укрепить планки на полу, на стене над трубой и смежных с ней стенах (вертикально и горизонтально). Вертикальный каркас под короб в ванной своими руками собирают из стоек на смежных стенах и квадратов на потолке и полу.

После того как закреплены примыкающие к стенам и перекрытиям детали, можно устанавливать соединительные элементы, которые образуют угол или плоскость. При этом для вертикального короба устанавливают такую же переднюю стойку, для горизонтального — закрепляют ее в соответствующем положении. На полностью зашитой стене без внутреннего оборудования пространства потребуется поставить несколько вертикалей с шагом, который позволит прикрепить используемые панели (ГКЛ, пластиковые или фанеру) вдоль кромок и в центре.

Облицовка короба

В зависимости от расположения короба под трубы в ванной монтаж обшивки будет отличаться в каждом случае. Диктуется это нюансами стыкования панелей из ГКЛ или фанеры. Сборка же пластиковых деталей производится по своей, особой технологии.

Особенности строения короба

Вариант с обустройством короба для маскировки всех труб, проходящих сквозь туалетную комнату, наиболее популярен среди пользователей. Это не только эстетичное, но и практичное решение – один раз установив конструкцию, можно забыть о трубах, как минимум, до следующего капитального ремонта.

Вариант #1. Короб со сплошной стенкой

Короба со сплошной стенкой состоят из каркаса, стенок и, при необходимости, облицовочного материала. Также они обязательно должны быть оборудованы люком для проведения ревизии – осмотра внешнего состояния трубопровода и перекрытия вентилем подачи воды в дом/квартиру.

Внутри такой конструкции спрятаны все трубы, а также, там может прятаться сливной бачок подвесного унитаза и биде, бойлер и прочие неприглядные коммуникационные элементы.

Короба бывают самых различных форм и размеров. Часто короб во всю высоту комнаты называют фальш-стеной. Такое решение используют при вертикально проходящем трубопроводе.

Если трубы идут вертикально, то соорудить фальш-стену можно своими руками, поставив профиль и прикрепив к нему гипсокартон

Особой любовью пользуются пластиковые панели – их легко установить и снять при необходимости. Да и цена этого материала более чем доступная.

Тем не менее, даже делая короб из пластика, следует предусмотреть отверстие, которое легко будет открываться в том месте, где стоит вентиль для перекрытия подачи воды.

Если же фальш-стена изготовлена из гипсокартона и облицована сверху плиткой, то наличие ревизионного окна является необходимостью – в случае каких-либо проблем с трубопроводом должен быть удобный доступ к трубам.

Ревизионное окно можно замаскировать, облицевав его, как и всю стену, такой же плиткой. Главное, чтобы у дверцы был надежный механизм, рассчитанный на вес плитка+плиточный клей

Вариант #2. Когда стенка открывается

Вторая разновидность коробов – с открывающейся внешней стенкой. Причем, стена может открываться полностью или ее определенная часть. Строение этих конструкций схоже со строением короба со сплошной стенкой, но отличается наличием полок внутри – свободное место рядом с трубами часто используют как шкаф.

Галерея изображений Фото из Шкаф с раздвижными дверцами Жалюзи во всю ширину стены за унитазом Деревянный шкаф с распашными дверцам Сантехнический шкафчик изнутри

Также, часто при вертикально расположенных трубах внешняя стена собирается из разных материалов – например, внизу пластиковая панель, а сверху сантехнические жалюзи или рулонная штора, за которой прячется шкафчик с полочками.

Ролеты в качестве внешней стенки короба чаще используются в Америке и европейских странах – у нас они не так популярны, ведь выглядят довольно просто

Владельцы предпочитают в своих туалетных комнатах сооружать капитальные многоуровневые короба из гипсокартона или ставить пластиковые панели. Тем более, что выбор расцветок последних способен порадовать своим разнообразием и малой стоимостью.

Галерея изображений Фото из Изготовление многоуровневого сложного короба Отверстие в гипсокартонном коробе Пластиковые панели удобно крепятся друг к другу Панели можно приклеить

Открывающаяся стена – крайне удачное решение, особенно, когда за ней расположились не только трубы, но и другие коммуникационные элементы – бойлер, приборы учета воды и прочее.

Здесь несомненно выигрывают ролеты, имея основное преимущество – они поднимаются, открывая все внутреннее пространство короба. А если понадобится, то могут быть полностью демонтированы за пару секунд.

Для любителей оригинальных решений производители предлагают необычные жалюзи – это модели с 3D-изображениями животных, природы или птиц

Второй способ спрятать в короб

Часто вариант с декорированием труб попросту не подходит – слишком много труб и расположены они не самым удобным образом. Здесь придет на помощь другой метод маскировки – обустройство короба, внутри которого и будут находиться все трубы.

Этап #1. Выбираем форму и размер конструкции

Форма и размер будущего короба, за которым будут прятаться трубы в туалете, полностью зависит от особенностей трубопровода. В каждом конкретном случае будут свои нюансы.

Количество труб в каждом санузле индивидуально. Равно как и их расположение – вариант размещения короба полностью зависит от этого фактора

Это же касается и размеров короба – чем меньше труб, тем проще их будет замаскировать.

Самое основное условие – выдерживать расстояние в 3 см от самой крайней точки наиболее выступающей трубы или прибора учета воды, если такой установлен в туалетной комнате.

Удобный вариант, когда все коммуникации расположились вдоль одной стены туалета – так работать предстоит лишь с этой частью помещения

Расположение трубопровода вдоль одной из стен туалета является наиболее удобным вариантом. При желании все коммуникации удобно будет замаскировать, поставив фальш-стену из гипсокартона. А сверху можно будет декорировать тем же отделочным материалом, что и остальные стены в комнате.

Помимо фальш-стены форма короба для маскировки труб может быть:

  • прямоугольная или квадратная протяженностью сверху-вниз или слева-направо;
  • угловая или сложной формы в виде многоугольника, чтобы максимально сэкономить полезное пространство туалетной комнаты;
  • ступенчатая, когда в одном помещении установлено несколько коробов различной высоты;
  • круглая.

Сложнее всего реализовать многоуровневую ступенчатую конструкцию – предстоит сначала сделать набросок на бумаге и рассчитать протяженность каждого из коробов. Затем просчитать количество требуемых материалов и, купив все необходимое, приступать к монтажным работам.

Галерея изображений Фото из Прямоугольная форма короба Сложная форма короба для труб Многоуровневый вариант короба Круглая форма короба

Этап #2. Изготовление короба

Конструкцию для маскировки трубопровода в туалетной комнате можно изготовить своими силами или пригласить мастеров.

Если в помещении идет полномасштабный ремонт с привлечением строительной бригады, то следует с ними сразу же обсудить вопрос о сооружении короба, за которым спрячутся трубы.

Вне зависимости от типа материала, выбранного для обустройства короба, не следует забывать о ревизионном окне – доступ к трубам должен быть максимально простым

Среди материалов, используемых в изготовлении коробов, чаще всего следующие:

  • пластиковые панели;
  • влагостойкий гипсокартон;
  • влагостойкие панели МДФ или фанера;
  • сантехнические ролеты, рулонная штора, жалюзи.

Если гипсокартон требует дополнительной отделки плиткой, обоями или прочим материалом, то все остальные варианты используются в качестве финишного покрытия.

Галерея изображений Фото из Расцветки пластиковых панелей Гипсокартон для короба Панели МДФ для короба Сантехнические жалюзи для туалетной комнаты

Чтобы установить панели или жалюзи, предстоит соорудить каркас. Для этого используют металлический профиль или деревянный брусок. Также пригодятся саморезы, строительная сетка и шпатлевка для выравнивания стыков. Из инструментов – уровень, рулетка, шуруповерт, болгарка, карандаш

Прежде, чем приступить к монтажу стен короба, лучше вырезать детали из картона и проверить, все ли так, как запланировано

Когда материал выбран, нужно соорудить каркас, закрепив металлические профили или деревянные бруски саморезами. На эту основу предстоит монтировать панели или листы гипсокартона.

Если короб обшит гипсокартонными листами, то его сверху предстоит облицевать плиткой, наклеить мозаику или обои – тот же материал, что и на стенах туалетной комнаты

4 варианта обустройства разборного короба

Разборный короб для труб в ванной.

Разборный корпус позволяет производить ремонт трубопровода при возникновении аварийных ситуаций.

Сооружают его такими способами:

  1. Гипсокартонный короб снабжают свободным металлическим каркасом, не совмещаемым со стеной. К выложенной плитке конструкция крепится с помощью полиуретанового клея. Для демонтажа короба выходящие из него трубы соединяют быстроразъемным способом. Для получения доступа к коммуникациями клеевой слой разрезают ножом, обшивку и каркас убирают в сторону.
  2. Каркас закрепляют на стене. По размеру конструкции вырезают гипсокартонные заготовки. Их фиксируют после облицовки материала. В плитке сверлят отверстие, ввинчивают саморез. Для получения доступа к трубам болты выкручивают, обшивку аккуратно снимают.
  3. Кафель укладывают, вместо клея применяя силиконовый герметик. Это способ подходит для оформления гипсокартонного шкафа. При нанесении состава тонким слоем элементы не смещаются. Разобрать сооружение без повреждения плитки можно. При использовании простого клея демонтаж без разрушения облицовки невозможен. Слой герметика рассекают строительным ножом. После этого выкручивают саморезы, разбирают каркас.
  4. Собирают пластиковый короб без основы. Направляющие приклеивают к кафелю жидкими гвоздями. Тем же способом фиксируют стартовый профиль. В эти элементы вставляют ПВХ-панели. Передний угол формируют путем установки широкой полки. Съемная конструкция не обладает достаточной прочностью, однако быстро разбирается в случае возникновения аварийных ситуаций.

Как сделать пластиковый короб своими руками

Сборка каркаса

Основу собирают тем же способом, что и при сооружении гипсокартонного короба.

Пластиковый короб для труб.

Для этого выполняют такие действия:

  1. Закрепляют направляющие на стене, используя дюбели.
  2. Формируют наружный угол, закрепляя профиль с помощью перемычек. Фиксация всех деталей каркаса осуществляется с помощью саморезов по металлу.

Если между трубой и стеной остается большое расстояние, устанавливают деревянную полку. В конструкции предусматривают дополнительный люк. Это позволяет использовать свободное пространство для хранения бытовой химии и инвентаря.

Обшивка каркаса

Каркас обшивают простыми ПВХ-панелями. Ширина полосы подбирается в соответствии с размером конструкции.

Зашивку выполняют так:

  1. Возле стены устанавливают начальный профиль, в него заводят край ламели. Второй край изделия прикрепляют к перемычкам саморезами.
  2. Следующую панель стыкуют с предыдущей. Свободный край обрезают по стойке каркаса. Его также закрепляют саморезами.

.Если часть труб не подлежит маскировке, их обходят таким способом:

  • возле стены устанавливают стартовый профиль;
  • в панели формируют отверстия размером, составляющим половину сечения трубы;
  • подрезают панель по ширине и вводят в пространство за трубопроводом;
  • в следующей ламели делают такой же вырез, элементы обшивки соединяют друг с другом;
  • оставшиеся зазоры заполняют герметиком.

На поверхностях пластиковых панелей размечают места расположения люков.

Завершающий этап

Процесс сборки завершается установкой люка, которую осуществляют так:

  1. С помощью лобзика вырезают отверстия. Устанавливают откидной или поворотный люк соответствующего размера. Пластиковое изделие фиксируют с помощью герметика.
  2. Прижимают люк к поверхности, излишки герметика удаляют. Если люк не имеет ручки, фурнитуру приобретают отдельно.
  3. Внешний угол закрывают полимерным плинтусом, который закрепляется герметиком. На время высыхания состава деталь закрепляют малярной лентой.

Варианты сокрытия труб

Существуют и другие способы сокрытия от глаз обитателей жилья и их гостей инженерных коммуникаций данного типа.

Замуровать в стены все контуры отопления, проходящие по квартире. Казалось бы, всё очень просто: достаточно проделать штробы, уложить в них трубы, после чего заделать раствором и штукатуркой. Но прежде, чем приступить к выполнению работ, необходимо исключить даже самые незначительные погрешности коммуникаций и предусмотреть возможные сценарии развития событий. Это особенно касается труб из пластика, которые соединяются фитингами. Да и стальные при несоблюдении технологии сварки тоже могут дать течь.

Замаскировать коммуникации мебелью. В кухне так всё обычно и происходит. Но вот в помещениях с минимумом мебели (таковым, например, может быть открытая студия), сделать это практически нереально.

С учётом вышесказанного, декоративные короба для труб отопления – самый надёжный способ спрятать такие элементы инженерных коммуникаций. Правильный подход не только позволит замаскировать отопительную систему, но и добавить в дизайн интерьера интересные акценты.

Проще всего спрятать отопительные коммуникации за предметами мебели

Сегодня короба изготавливаются в основном из следующих материалов:

  • пластиковая вагонка. Закрепляется она на металлический или деревянный каркас;
  • кирпичная кладка. Воплотить в жизнь этот способ маскировки неприглядных труб не всегда возможно, поскольку он характеризуется большой трудоёмкостью;
  • гипсокартон. На сегодняшний день декоративные короба из этого материала получили наибольшее распространение;
  • готовые пластиковые короба. Их просто размещают вокруг труб и крепят к стене на металлопрофильном каркасе.

Какой вид материала выбрать

Решение для облагораживания коммуникаций только одно – закрыть декоративным коробом. Изредка, когда разводка труб рассредоточена по поверхности стены возможно применение фальш-стенки. В большинстве квартир планировки не отличаются особой просторностью. При расположении стояков по углам или в случае компактной локализации разводки наилучшим решением будет использование короба для ванной. Так можно получить максимально компактное расположение, создав иллюзию более просторного помещения.


Канализационные и водопроводные трубы без короба выглядят неэстетично

Есть еще два вопроса, которые необходимо решить перед тем, как приступать к работам – из чего можно выполнить короб для ванны и какой размер он должен иметь. Главное требование, предъявляемое к материалам – стойкость при повышенной влажности:

  • Влагостойкий гипсокартон;
  • Стеновые панели из ПВХ;
  • Пластиковый короб-канал.


Спрятанные в коробе из гипсокартона трубы


Трубы спрятаны под каркасом для панелей ПВХ


Трубы в пластиковом короб-канале

Что касается габаритов короба для ванны, то они должны определяться принципом разумной целесообразности. Трубы должны полностью закрываться декоративными стенками с небольшим запасом. Размер внутреннего пустого пространства должен обеспечивать при необходимости ремонта возможность доступа через съемный люк к ключевым узлам (ревизиям, местам установки прокладок, резьбовым соединениям трубопроводов).


Короб для труб с дверцей для ревизии

Материала внешней обшивки каркаса

В качестве отделочного материала, можно использовать:

  • евровагонку,
  • панель МДФ,
  • пластик,
  • перфорированные металлические пластины (сетки).

Самым популярным для отделки коробов материалом, является (считается) гипсокартонный лист (СМЛ). Это, объясняется тем, что в дальнейшем поверхность короба из ГКЛ, можно декорировать облицовочной плиткой, пленкой, обоями или просто выкрасить в любой цвет по своему желании или в соответствии с дизайн проектом.При том, что маскирующие коммуникации экраны и короба, имеют достаточное количество достоинств:

  1. Очень низкую себестоимость (при монтаже своими руками). Изготовить их можно из остатков материала оставшихся от ремонта.
  2. Произвольные размеры. Особенно это касается трудно доступных для работ участков и нестандартных разводках труб.
  3. Им присущ и целый ряд недостатков:
  4. При возникновении аварийной ситуации с водопроводной (отопительной) трубой, для ее устранения понадобиться снимать всю обшивку короба.
  5. Восстановление обшивки потребуются новые (частично или полностью) материалы.

Монтаж с видео

Любой монтаж начинается с подготовки поверхности. Даже новичку не нужно объяснять, что тщательно подготовленная поверхность – это залог успешного монтажа и долгой службы.

Итак, в подготовку поверхности входит очистка стен от различного мусора (старой краски, обоев, облупившейся штукатурки и прочего), обработка поверхности бактерицидными и антигрибковыми средствами, тщательная просушка (в стенах не должно оставаться никакой влаги).

Монтаж пластиковых элементов может быть осуществлен несколькими способами: на обрешетку, на клей или жидкие гвозди и на специальные профили.

Следует отметить, что второй вариант редко используется при отделке ванной комнаты или туалета. Все дело в том, что пластик крепится непосредственно на стены. Это значит, что под него нельзя спрятать трубы, проводку или сделать изоляцию, и вдобавок такой монтаж требует идеально гладкой поверхности, что в туалете и ванной нецелесообразно. Но в то же время тут есть свои преимущества. Если крепить панели непосредственно к стене, то можно значительно повысить их стойкость перед ударами. К тому же такой способ актуален для небольших помещений, где даже несколько сантиметров занятые под профиль или обрешетку могут сразу сказаться на общем размере.

Если монтаж производится непосредственно на стену, то первым делом ее нужно выровнять при помощи штукатурки или цементного раствора, далее следует все обработать антисептическим раствором и еще раз прогрунтовать, чтобы закрыть поры и щели

А также очень важно не забыть выровнять углы, ведь в большинстве панельных домов углы скруглены. Чтобы их выровнять достаточно лишнее убрать перфоратором или зубилом

Клеить материалы к стене можно специальным клеем, жидкими гвоздями или полиуретановым герметиком.

Клей наносится по поверхности панели и на стену, далее лист ПВХ прикладывается к стене в нескольких сантиметрах от нужного места, аккуратно прохлопывается ладонью для стыковки, а потом посредством нажатия сдвигается.

Для жидких гвоздей требуется специальный пистолет. Клей в таком случае наносится точечно по поверхности в нескольких сантиметрах от края, чтобы при нажатии излишки не выступили за пределы панели. После этого панель придавливается к стене и отрывается. Через пять минут панель фиксирует на нужном месте.

Полиуретановый герметик также распределяется по поверхности, но панель сразу крепится на нужное место.

Монтаж на профили осуществляется при помощи саморезов и шуруповерта. Преимуществом такого способа является простота и возможность исправить неровности стены без лишних сложностей. Лучше всего закреплять профили вертикально, хотя не возбраняется и горизонтальное их расположение. Профили крепят к стене справа налево и от угла к дверному проему. К стене профили прикручиваются саморезами. Профили между собой располагаются на 50-саниметровом расстоянии.

Монтаж происходит следующим образом: сначала крепится направляющий элемент, он представляет собой полоску, в которую будет заведена первая панель. Здесь нужно помнить, что каждая панель имеет две конструктивные особенности. С одной стороны, у нее полоска для помещения ее в паз предыдущей панели, а с другой стороны, широкая полоса для фиксации панели саморезами или скобами. Первая панель помещается в направляющий элемент и фиксируется, далее, как мозаику крепят следующий панели

Важно тщательно подгонять листы друг к другу, чтобы между ними не было зазоров. В углах, возле окон и стен устанавливаются финишные элементы, которые ставят точку в общей картине

Монтаж каркаса

Короб из гипсокартона в ванной имеет одинаковый принцип сборки вне зависимости от того прячется стояк или трубы разводки. Для работы потребуются:

  • саморезы по металлу;
  • дюбеля;
  • направляющий и стоечный профили;
  • ножницы по металлу;
  • шуруповерт и перфоратор;
  • уровень.

Профили стыкуются между собой под прямым углом

По линиям на стене крепится сплошной направляющий профиль. Для его монтажа необходимо взять дюбеля длиной 40 мм и крепить ими направляющие с шагом 50-60 см к стене. После этого такой же профиль, но значительно меньшей длины, крепится в двух местах на полу и в двух местах на потолке по имеющимся линиям. Двух дюбелей в каждый из четырех профилей будет достаточно (даже если длина направляющей 20см нужно два дюбеля, одного мало). В местах стыка профилей не нужно их прикручивать друг к другу, это будет сделано в момент обшивки гипсокартоном.

Для большей прочности конструкции вставляется стоечный профиль параллельно двум направляющим на стенах. Собирая короб из гипсокартона в ванной, внизу и вверху мы соединили под прямым углом два коротких профиля. Причем один из них уперся в другой. Стоечный профиль нужно вставлять в эту самую другую направляющую, чтобы он оказался на самом углу конструкции. Для этих целей нужен именно профиль CD, а не UD, что мы использовали ранее. Центральная (угловая) стойка ни к чему, по сути, не крепится, поэтому она должны быть жестче остальных частей каркаса.

Если не клеить плитку на короб, то можно использовать обычные направляющие

Стойка будет прочно зафиксирована во время монтажа гипсокартона. Она и так достаточно плотно зайдет в направляющие и не выпадет. Разумеется, нужно подобрать стоечный профиль такого размера, чтобы он плотно входил в направляющую. UD 27*28 и CD 60*27 являются в данном случае классикой жанра. На всём пути пользуемся уровнем, чтобы конструкция вышла без перекосов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
