Печь-буржуйка своими руками: подробное руководство по сборке

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:


Фото№1 — чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 — порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

  • Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.

  • Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
  • Продолжаем кладку (смотри фото №2, ряд №1).
  • Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
  • Прямо над поддувалом ставим колосники.
  • Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
  • Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
  • Поверх кладем ряд на постель по контуру четвертого.
  • Следующий — снова на ложок. Сзади ставим 2 кирпича.
  • Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
  • Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
  • Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
  • На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
  • Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
  • Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
  • Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
  • Устанавливаем металлический лист перед топкой.
  • Устанавливаем плинтус.


Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

  1. Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
  2. Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

РазмерПоддувальные, прочистные дверки, ммПроемы под топочные дверки, мм
длина2525253025
ширина130130250250250
высота70140210280140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:


Фото №3 — чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

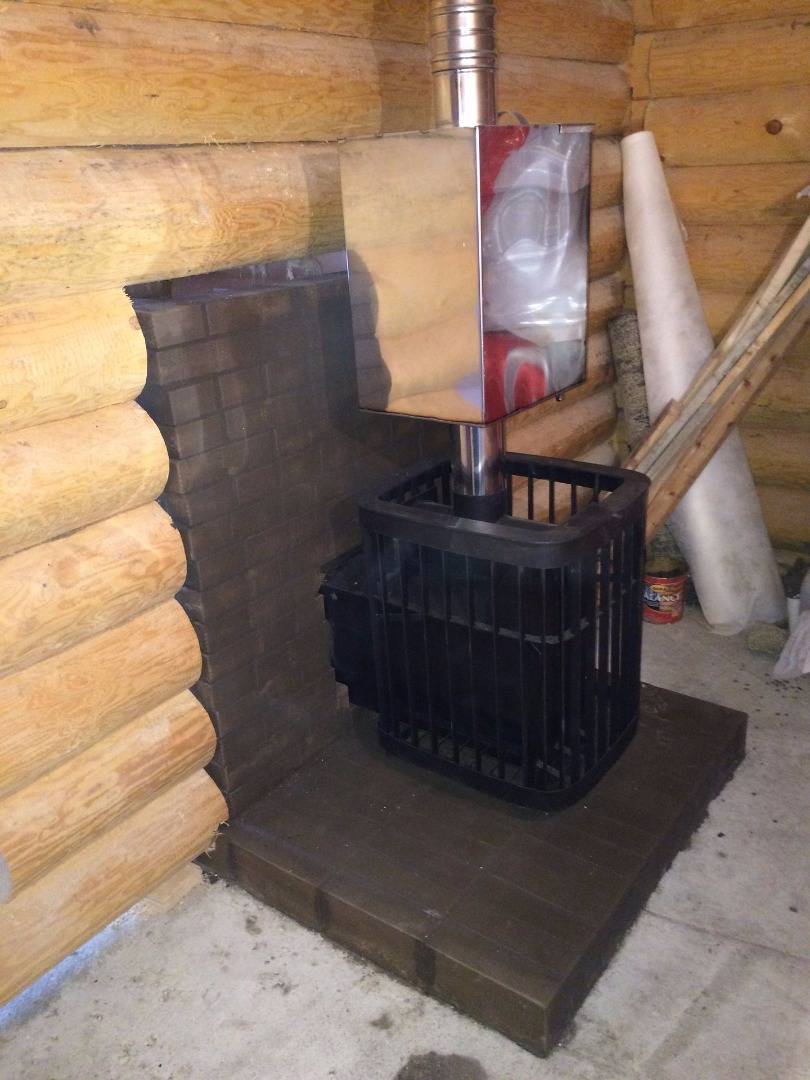

Монтаж водяной рубашки в печное устройство

В качестве основы подобного рода отопительной конструкции служит теплообменник, для создания которого понадобиться один из таких материалов: листы стали или цилиндрические стальные трубы. Кроме этого, для процесса создания буржуйки с водяной рубашкой необходимо подготовить:

  • готовый массив будущей буржуйки;
  • трубы;
  • листы металла;
  • радиаторы.

Процесс монтажа проходит следующим образом:

  1. Вверху печной конструкции необходимо проделать два люфта, требующиеся для подачи и обратного возврата воды.

  1. Для создания водяного бака подойдут любые металлические конструкции. Бак должен занимать наибольшую площадь в сравнении с зольником и топкой. В баке вырезаются горловины для патрубков, после чего его устанавливают за топкой. Участок делится листом металла.
  2. После воспроизводится монтирование коллекторной,одно- или двухтрубной разводки.
  1. Дальше следует этап последовательного соединения переходников для труб с радиаторами, расположенными в помещении.

  1. К линии подачи устанавливается расширительный бачок, исключающий проникновение охлажденной воды. Определить размер бачка поможет просчет общего объема воды, находящегося в отопительной системе плюс 20 %.

При корректно выполненной работе работа системы отопления будет происходить следующим образом: нагретая в теплообменнике вода проходит через трубы в радиаторы, после охлаждения обратно циркулирует в теплообменник.

В дополнение к данному материалу рекомендуем ознакомиться на нашем сайте с статьей, описывающей виды теплообменников.

Получившееся печное устройство возможно облагородить с помощью окрашивания, кирпичной кладки или плиточки. Облицовочные материалы придадут эстетически привлекательный внешний вид печке.

За счет высокого КПД, самостоятельно сделанная буржуйка с водяной рубашкой помогает не только экономить на энергоносителях, но и служит идеальным дополнением интерьера в загородном доме.

Выбор метода обогрева для гаража зависит от продолжительности нахождения в нем в холодное время года, от доступности энергоносителей удобства. Существуют разные способы организации комфортных условий, один из таких является обустройства буржуйки с водяным контуром. Она экономична и эффективна, подойдет почти к любым условиям.

Печь для гаража с водяным контуром

Происхождение буржуйки

Изобрели печь-буржуйку еще в XIXв, она считалась показателем достатка и называлась он совсем по-другому – «металлическая печь». Отопление такой печью необходимо использовав большое количество твердого топливо. Позволить себе могли такую печь только состоятельные люди.

После событий в марте 1917 года, металлические печи появились в России, после чего их прозвали буржуйками, и они обрели статус бедности.

  • Изначально конструкция буржуйки была крайне примитивна и не отвечала требованиям эстетики.
  • Она представляла собой металлический ящик с ножками и дымоходом ввиду трубы.
  • После сгорания дров печь быстро остывала и соответственно помещение тоже.
  • Для поддержания температуры необходимо постоянно подкидывать дрова.

Буржуйки не только отапливают помещение, но и на них можно разогреть чайник и подготовить еду. На этом плюсы не заканчиваются, современный дизайн буржуйки отлично вписывается в обстановку помещения придавая ей уютности.

Современные печи-буржуйки значительно превосходят по мощности старые аналоги. Она может обогреть помещение площадью до 50 м2.

Эксплуатация

Буржуйка используется с учетом некоторых особенностей:

  1. Дымоотводный канал обязательно выводится на улицу – через потолок или стену. Запрещено подключать трубу к вентиляции. Зоны пересечения обязательно надежно изолируются с помощью негорючих материалов.
  2. Современные конструкции печек из металла при правильной сборке могут качественно обогревать одно помещение площадью до 30 квадратных метров. Но при этом гараж должен быть хорошо утепленным.
  3. Если площадь отопления более 30 м 2 , организация контура обязательна.
  4. Когда в помещении стоит буржуйка с контуром, нужно всегда наготове иметь ящик с песком и емкость с водой.
  5. Следует обустроить отдельное место для хранения дров к печке, так как расход их будет немаленьким.
  6. Соблюдение всех установок эксплуатации и пожарной безопасности сохранит имущество в целости и сохранности.

Правила ухода

Печка будет служить долгое время, при условии, что хозяева соблюдают правила ухода за оборудованием. К ним относятся:

Ежедневное открытие сборника конденсата, чтобы сливать из него воду

Он ставится на дымоход.
Перед тем как начинать отопительный сезон дымоход хорошо прочищается от осевшей застоявшейся в нем сажи при помощи специальных инструментов.
При эксплуатации корпус печки и труба регулярно осматриваются, чтобы предотвратить проникновение отработанного дыма в гараж.
Важно постоянно контролировать состояние вытяжки и приточной вентиляции.. Рекомендации по уходу за конструкцией

Рекомендации по уходу за конструкцией

Самостоятельное конструирование металлической дровяной буржуйки не только эффективно. При правильном подходе такая печка становится настоящим украшением помещения. Но главное – это следование всем правилам возведения, ухода и эксплуатации.

Корпус: изготовить или приспособить

Дрова в буржуйке длительного горения не горят, а очень медленно тлеют. При этом в смежной с топкой камере сгорает сильно нагретый пиролизный газ, образующийся за счёт теплового разложения топлива. В таком «придушенном» режиме работы печь не генерирует очень высоких температур, поэтому металл может быть достаточно тонким — около 2,5 мм. Естественно, при полной подаче воздуха печь будет разогреваться докрасна, так что если хотите режим повышенной мощности — делайте корпус массивным.

Длительность работы печки между закладками зависит от двух факторов: массы заложенного топлива и активности его горения. Поэтому не стоит ожидать, что компактная печь для гаража сможет работать до трёх суток, ей попросту не хватит горючего на такой срок. Значение играет также и температура окружающей среды: чем она ниже, тем активнее проходит процесс сгорания.

Листовая сталь идеально подходит для изготовления корпуса. Есть также возможность использовать любой профильный прокат, сложенный вертикальными рядами в кольцо или прямоугольник. Есть проблема в том, чтобы обварить все швы, но печь в таком случае получает множественные ребра жёсткости и максимально эффективно отдаёт тепло.

Корпус буржуйки изготавливается очень просто: глухие герметичные стены и дно. Загрузка может быть вертикальной и горизонтальной, в последнем случае роль топочной дверцы выполняет верхняя крышка. Мы рассмотрим оба пространственных положения буржуйки, но корпус будет унифицирован для каждой. За пример возьмём баллон для пропана на 50 л со срезанной верхней частью — цилиндрический корпус имеет преимущество в более равномерном нагреве.

Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка дымохода. 2. Заслонка дверцы. 3. Камера сгорания. 4. Камера дожигания пиролизного газа. 5. Дверца печки

Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка для подачи воздуха. 2. Заслонка дымохода. 3. Труба подачи воздуха. 4. Камера сгорания. 5. Крышка печки. 6. Камера дожигания пиролизного газа. 7. Поршень

Особенности эксплуатации

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Эксплуатация подобной печи аналогична обычной кирпичной печке. Хотя она и не так хорошо сохраняет тепло. Поэтому, сделанную своими руками печь буржуйку из кирпича придется снова затопить уже через 4-6 часов после того, как прогорят последние угли.

Это говорит о нерентабельности применения подобной конструкции для постоянного отопления. Однако, для отопления гаража, дачи и т. п. периодически, она вполне может применяться.

Работает такая печь только на твердом топливе. Это еще один недостаток.

Вместе с тем, конструкция проста в изготовлении и эксплуатации. Это и обуславливает ее популярность.

Примеры печей промышленного изготовления с водяным контуром

Приобретение готовых изделий в некоторых случаях выгоднее, чем печное отопление с водяным контуром в деревянном доме, сделанное своими руками.

Причины следующие:

  1. Готовое изделие обойдется дешевле, чем строительство своими силами или с привлечением специалистов.
  2. Конструкции созданы на основе опытных образцов, технология отработана и хозяин уже не сможет нарушить технику обустройства, а значит, снижается риск поломки, возникновения пожара.
  3. Изготавливаются готовые системы из жаропрочного чугуна, стали, которые нельзя купить для формирования собственной печи и системы отопления.
  4. Промышленное предприятие обладает большими возможностями для изготовления конструкций, соответствующих нормативным требованиям.

Такие печи сохраняют длительный гарантийный срок, их проще смонтировать на месте, в комплекте уже идут готовые типовые проекты, по которым можно ориентироваться при создании новой системы отопления или интеграции в старую конструкцию.

Топка для камина с водяным контуром Аквариус

Это продукция компании Термофор. Топка может быть дополнена водяным контуром для формирования системы отопления в доме. Изделие выпускается в двух вариантах – с теплообменником для воды и без него. Что касается характеристик образцов, то они есть в технической документации.

Особенности конструкции:

  • жаропрочное стекло позволяет наблюдать за интенсивностью горения без риска ожога;
  • топливник выпускается в большом объеме, что снижает регулярность закладки сырья;
  • защита из шамотного камня увеличивает срок службы изделия;
  • продукция выпускается в разных размерах, поэтому можно подобрать топку под параметры камина;
  • топка с теплообменником работает только в системах открытого типа.

Через систему водяного теплообменника система передает до 6 кВт энергии, что достаточно для помещений площадью в 55-65 м2 при высоте потолков до 2,7 м. Для прогрева комнаты, где установлен камин, нужно предусмотреть обустройство конвекционных потоков поверху топки, чтобы теплый воздух равномерно распределялся по комнате.

Применение изделия в качестве системы отопления в доме будет более практичным, если на обратной линии установить циркуляционный насос с байпасом. В этом случае вода может транспортироваться как естественным, так и принудительным образом.

Котел отопительный на твердом топливе Armada 20

Также изделие от российского производителя, представляющее собой печь с водным теплоносителем. Характеристики Armada 20 даны в технической документации и зависят от габаритов конструкции.

Особенности:

  1. Теплообменник оснащен большим количеством труб, поэтому общая площадь теплосъема намного больше, чем объем теплоносителя. Такая особенность обеспечивает значительную теплоотдачу.
  2. Дверца дополнена жаропрочным стеклом.
  3. Поверхность котла оснащена варочной поверхностью, поэтому этот печной котел отопления для частного дома может выполнять функции плиты.
  4. Верхняя часть топки съемная, что облегчает процесс чистки конструкции и дымохода от сажи.
  5. Наружные части теплообменника исполняют роль воздушного конвектора.
  6. Котел предназначен для сжигания твердых видов топлива.
  7. Без воды запускать оборудование в работу нельзя.
  8. Конструкция встраивается в открытую, закрытую систему отопления при показателях рабочего давления не выше 3 Мпа.

Печь с водяным контуром Armada 20 может использоваться в качестве системы отопления для большого дома, применяться для подогрева воды, приготовления пищи.

Дровяная печь

Печи на твёрдом топливе могут справиться с любым объёмом нагреваемой воды в бассейне, они просты в эксплуатации и экономичны.

Подобрать правильную печь для подогрева бассейна можно, определив задачу, которая стоит перед оборудованием:

Подогрев круглогодичных бассейнов с большим объёмом воды, поддержание постоянной температуры. Для решения этой задачи отлично подойдут массивные кирпичные печи с теплообменником, котлы длительного горения типа «Стропува», пиролизные котлы с шахтной конструкцией.

Преимущества таких печей — возможность долго поддерживать одинаковую температуру в теплообменнике и регулировать скорость нагрева, большое время автономной работы без загрузок, возможность отапливать бассейн с помощью косвенного нагрева. Минус — относительная дороговизна оборудования, сложная сантехническая обвязка.

Быстрый нагрев сезонного крытого бассейна и поддержание необходимой температуры. Главное требование к оборудованию — высокая мощность. Её можно рассчитать, зная объем бассейна, разницу температур воды, теплопотери. Чтобы нагреть 1 литр воды на один градус за 1 час нужно 0,001 квт. Нагрев 1 тыс. литров за 1 час потребует мощности в 1 кВт.

Учитывая теплопотери нужно умножать этот показатель на 1,2—1,3. Таким образом, котёл на 25 кВт будет нагревать 1 куб воды на 1 градус за 15—20 минут. Водонагреватель должен быть устроен стационарно, лучше использовать схему проточного отопления.

Быстрый нагрев небольшого уличного бассейна при низкой температуре окружающего воздуха. Главное требование к котлу для такого режима работы — это высокая мощность и мобильность. Малый вес и компактность печи будут приятным дополнением.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

  • Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Материалы и инструменты для изготовления буржуйки

Набор инструментов, приспособлений и материалов невелик.

Для изготовления печи понадобится:

  1. Ручная шлифовальная машинка для разделки стальных листов и профилей.
  2. Диски для резки металла.
  3. Струбцины, которые нужны для фиксации деталей при разделке и сборке.
  4. Аппарат сварочный бытовой.
  5. Электроды диаметром 3 и 4 мм, соответствующие применяемому материалу.
  6. Молоток.
  7. Инструмент для выполнения кладки при создании футеровки.

Материалы:

  1. Лист стальной толщиной 4–5 мм для внешних стенок корпуса.
  2. Лист стальной толщиной 1,5–3 мм для внутренних перегородок и рубашки под теплоноситель.
  3. Колосники стержневые (для прямоугольных печей) или литая решётка круглой формы.
  4. Трубы стальные большого диаметра для изготовления корпуса и рубашки цилиндрических печей.
  5. Трубы дымохода, в том числе «сэндвич».
  6. Уголок стальной 32 х 32 мм для кронштейнов трубы и подставки наружной под неё.
  7. Проволока нержавеющая для растяжек дымохода (при необходимости, в зависимости от места установки).
  8. Кирпич для футеровки и шамотная глина.

В зависимости от конструкции могут понадобиться и другие инструменты общего назначения.

Для изготовления системы отопления необходимо разработать эскизный проект, на основании которого производится расчёт потребности в материалах, запорной, контрольной и регулирующей арматуре. Предпочтительно использование металлопластиковых труб. Установку таких трубопроводов нельзя производить на расстоянии ближе 1,5 м от печи. Нужно учитывать, что с печью-буржуйкой можно использовать только самотёчную систему отопления с расширительным баком.

Имения в –печи буржуйке

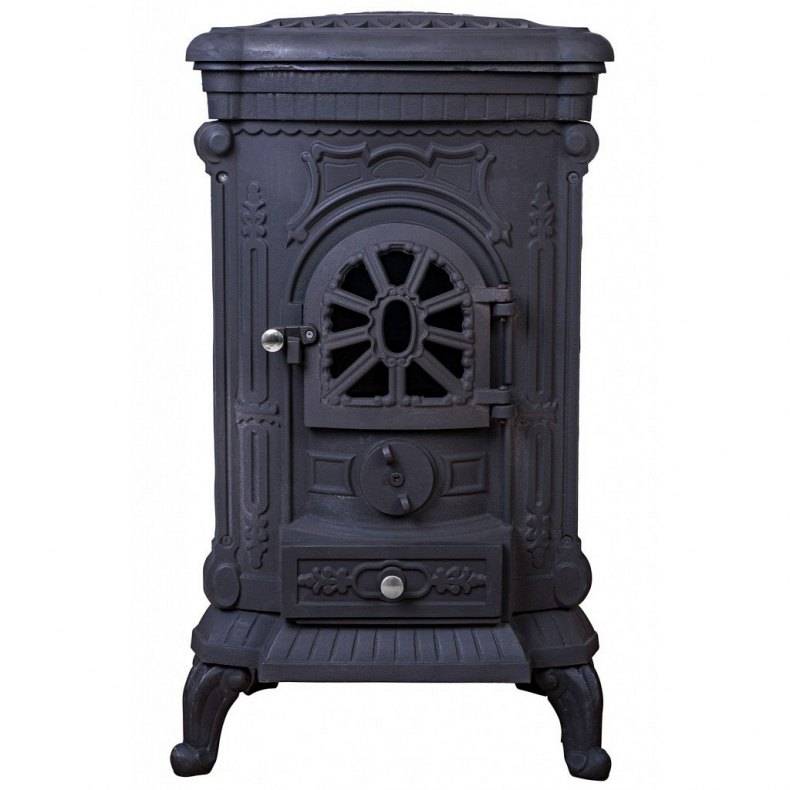

Со временем буржуйка модернизировалась, изменялась и дополнялась ее конструкция для улучшения отопления помещения.

В ней появились новые детали:

  1. Режим длительного горения. В конструкции буржуйки есть затворы воздуха при помощи, которых можно регулировать поступление кислорода к огню. Затворы находятся в зольнике и дверце. Как всем известно, чем больше кислорода, тем быстрее прогорит топливо. Печь оборудована хорошими затворами, что не позволяет проникать дыму в помещение.
  2. Верхняя часть печи оснащена отсеком, в котором собираются газы выделяемые при сгорании топлива. Этот газ так же преобразуется в тепло.
  3. Огнеупорное покрытие. Для увеличения срока эксплуатации и длительности сохранения тепла, внутреннюю часть печи оснащают жаропрочными материалами. Для этого используют шамот.
  4. Внешний вид печи. Для придания уюта в помещении, стандартную чугунную дверцу заменили на огнеупорное стекло. Благодаря этому вечером можно любоваться на огонь и тлеющие угольки.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

  1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
  2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
  3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
  4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
  5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Развитие и усовершенствования

«Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.

Усовершенствованные буржуйки

С развитием теплотехники все более распространялись печи медленного горения, весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.

О колосниках и поддувале

Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.

Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.

А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.

Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:

  • Поддувало полностью открыто – буржуйка на дровах, угле, торфобрикетах, пеллетах.
  • На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
  • Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.

Водяная

Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.

Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
