Как сделать вентиляцию в бане: вытяжка для парилки, сауны, предбанника, устройство и схема, пошаговое руководство и видео

Зачем нужна вентиляция в бане?

Вентиляция в бане в парилке и в помывочной создает конвекционный поток в помещениях, сохраняет тепло там где это требуется, и наоборот, хорошо пропускает воздух для отвода чрезмерной влажности после посещения. От чего затхлые и отработанные пары не мешают с удовольствием проводить время. Однако недостаточно соорудить саму сеть по имеющимся знаниям, тем более без опыта и навыков. Надо понимать, как правильно сделать вытяжку в бане, провести расчет стройматериалов и выполнить предварительную разметку. Поскольку вентиляция в бане в парилке своими руками, выполненная ненадлежащим путем, сравнима с полным ее отсутствием.

Схемы вентиляции в парной

Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.

Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.

Основная схема размещения каналов подачи и забора воздуха в парной:

Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).

Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:

Вариант 1

входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.

Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.

Вариант 2

воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)

Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.

Вариант 3

труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
вытяжка для оттока воздуха размещается на одной стене с приточным люком (ниже уровня потолка на 30 см, с встроенным вентилятором)

Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.

Вариант 4

входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)

Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.

Вариант 5

воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)

Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.

Вариант 6

канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой

У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.

Порядок устройства

Вытяжной канала располагается в углу парной противоположном от печи

Подготовка отверстий

Приточно-вытяжная вентиляция в парилке начинается с создания отверстий для вентиляционного короба. Процедура их создания аналогично как для «притока», так и для «оттока», меняется только местоположение отверстий. Размер отверстия под вентиляционный короб должен быть больше на 2-3 мм, чем размера устанавливаемой трубы. После того как разметка сделана (с учетом зазора), можно приступать к процессу создания отверстия. Для этого лучше всего подойдет перфоратор с соответствующей насадкой. Инструмент необходимо держать горизонтально, но все, же минимальный уклон вниз необходимо соблюдать. Это позволит постепенно расширять отверстие без особой нагрузки на насадку и сам перфоратор.

Монтаж трубы

Вентиляционная труба помещается в проделанное отверстие и далее укомплектовывается вентилятором, для которого также необходимо предусмотреть подвод электричества. Наиболее рациональным вариантом является приобретение вентиляционной трубы с уже вмонтированным в нее вентилятором. Остается только установить трубу и задуть ее монтажной пеной, что позволит зафиксировать конструкцию и исключит ее разрушение.

Завершающий этап

Необходимо привести систему в подобающий вид. Для этого убираем высохшую монтажную пену и при помощи саморезов, которые идут в комплекте с вентилятором, устанавливаем вентиляционные решетки. При создании вентиляции в парилке, главное помнить, что надежность и эффективность такой системы зависит от качества используемых материалов. Лучше монтировать систему из дорогих конструктивных элементов, чем периодически переделывать вентиляцию по причине износа деталей или материалов.

Типы вентиляционных систем

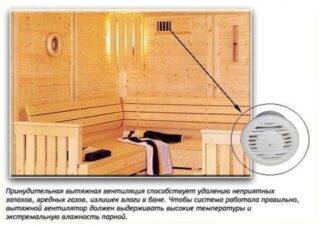

Принудительная вентиляция в бане

Различают 3 типа вытяжки в кирпичной или деревянной бане.

Естественная – интенсивность воздухообмена в этом случае зависит от разницы температуры на улице и внутри парилки. Так как в парной она очень высока, даже жарким летом здесь будет хорошая тяга. При неудачном расположении холодный воздух накапливается возле пола, а пар поднимается к потолку.
Принудительная – поток воздуха создается дефлектором или осевым вентилятором. Устанавливают приборы в вытяжном канале – возле отверстия или ближе к середине. Плюс такого варианта – независимость от погодных условий, минус – потребляет энергию. Кроме того, в парилку нужно подбирать приборы, защищенные от действия влаги и температуры.
Комбинированная – в этом случае приточку и вытяжку устраивают так, чтобы в благоприятное время года она работала по естественному механизму. Если мощность ее падает или становится недостаточной, например, в дождливую погоду, включают вентилятор, смонтированный в вытяжке. Этот вариант более экономичен.

Естественная вентиляция в бане

Не составляет особого труда превратить естественную вентиляцию с комбинированную.

Материал постройки и конструкция стен влияет на выбор вентиляции.

Сруб или постройку из бруса оборудуют естественной вытяжкой. Дерево обладает способностью выводить некоторую часть влаги, что облегчает проветривание.
Каркасное здание предполагает высокую степень утепления и герметизации. Здесь для обеспечения нормального притока воздуха требуется вентилятор.
В зданиях из кирпича, шлакоблока, пенобетона, газосиликата, газобетона устанавливают искусственную вентиляцию.

Вентиляция в моечном отделении бани

В моечной высокая влажность – дело обычное, и чтобы не гнила вагонка или не появлялся неприятный запах, необходимо предусмотреть вентиляцию полов. Она устраивается аналогично вентиляции пола в парилке: между черновым и чистовым полом делают вытяжное отверстие, которое можно снабдить вентилятором. Вытяжная труба выводится на крышу.

При такой схеме вентиляции пола в моечном отделении, выводится самый холодный отработанный воздух, а на его место опускается более теплый из верхних слоев. Таким образом, также достигается повышение комфортности находящихся тут людей.

Вентиляционные отдушины

Принцип устройства вентиляции во всех остальных помещениях бани такой же. Нужно определиться с оптимальной системой вентиляции конкретно для ваших условий и выбрать/разработать наиболее подходящую схему. Вентиляция в моечном отделении отличается только тем, что в связи с более низкими температурами воздуха, использовать тут можно пластиковые вентиляционные короба (чего в парилке делать нельзя) и вентиляторы можно ставить не термостойкие, а лишь переносящие высокую влажность (влагозащищенные).

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

Вариант
Описание
Естественный
Работает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков

С такой системой важно тщательно загерметизировать и утеплить помещение.
Комбинированный
Для ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке

Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
Механический
Высокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен

Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции

Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла

Важно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования. Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.

Вентиляционные каналы следует закладывать еще на стадии возведения стен

Необходимость вентилирования современных бань

Современные бани за последнее столетие стали совсем другими. Сегодня их строят из разных материалов, не только из бревна. Облицовывают снаружи, утепляют и обшивают вагонкой внутри, буквально герметизируя постройку. Делают несколько изолированных помещений – парилку, моечную, раздевалку, комнату отдыха, санузел, а иногда и бассейн, и кухню.

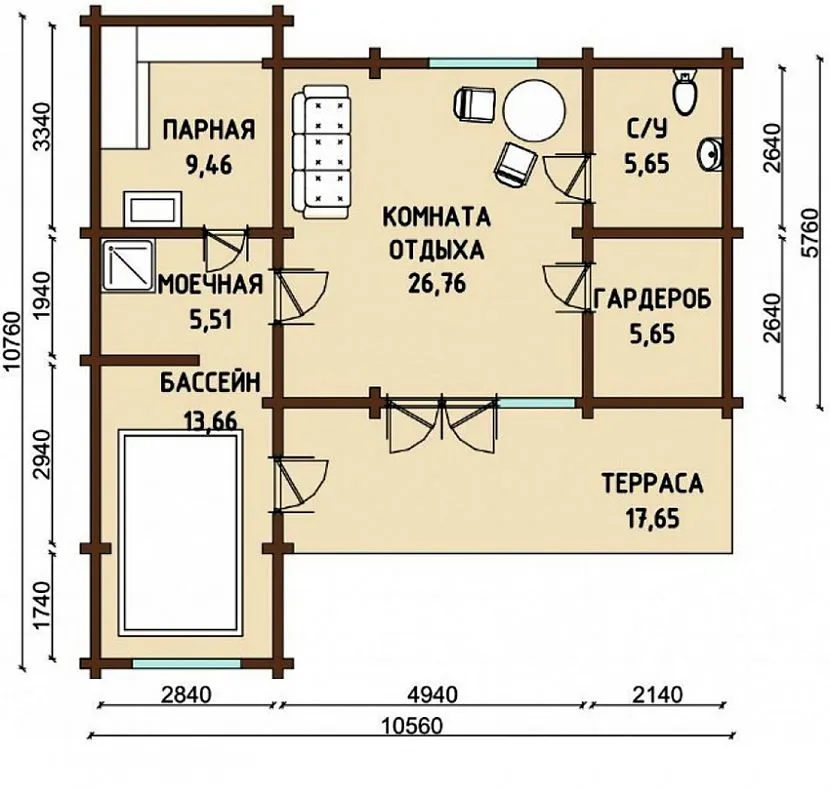

План современного банного комплексаИсточник remoo.ru

Изменились и принципы отопления: печи зачастую делают с топкой из предбанника, а многие предпочитают дровяным электрические отопительные приборы, для работы которых не нужен дымоход. А чтобы не выходить на улицу в плохую погоду, такие комплексы нередко пристраивают к дому или размещают прямо в нем.

Стремление к удобству, комфорту и красоте может привести к нежелательным последствиям и даже навредить здоровью, если не продумать, как правильно сделать вентиляцию в бане. Самые распространенные последствия – это отравления угарным газом, гниение деревянных конструкций и появление плесени, споры которой совсем небезобидны.

Важность вентиляции в бане

Раньше обустройству вентиляции в банных помещениях не придавалось большого значения, воздухообмен происходил естественным путем. В традиционной русской баньке основным материалом было бревно, через щели сруба отлично проходил воздух, уходила гарь. Служила вентиляцией в парилке и печь на дровах, которую выкладывали из кирпича прямо в парной.

Сейчас такие постройки ‒ редкость. Хозяева отдают предпочтение более дешевым материалам (брусу, пеноблоку, доскам), теплоизолируют стены, пол, потолок, выполняют отделку внутри и снаружи. Помещение выходит герметичным, но не дышит.

Отопительное оборудование на дровах чаще ставят в предбаннике или вообще используют электрические котлы, электрокаменки, для которых нужно устанавливать дымоходную трубу.

Фото: принцип устройства вентиляции

Монтаж правильной вентиляции обеспечит:

Выход углекислого газа. Циркуляцию свежего воздуха в помещениях.
Поддержание процесса горения в дровяной печке, каменке.
Хорошее просушивание деревянных поверхностей. Предотвращение процесса гниения, образования плесени на дереве.
Своевременное удаление из комнат влаги, конденсата.
Создание комфортного микроклимата для банных процедур.
Устранение неприятного запаха.

На законодательном уровне разработаны «Методические рекомендации по проектированию бань от 30.12.1993», где в 6-м разделе четко прописано, как сделать правильно вытяжку, где она должна стоять, приведены ссылки на СНиП, указаны средние показатели, размеры, которые учитываются при расчетах, прописана кратность воздухообмена, есть инструкция, как определить необходимый диаметр труб для вентканалов.

При вычислении теплотехнических величин для душевых, раздевалок за основу берется влажность 67%, средняя температура ‒ +27 градусов. В парильных помещениях уровень влажности берется 85%, температура ‒ +65 градусов.

Рекомендуем ознакомиться с другими нашими статьями:

Как построить баню
Отделка бани вагонкой

Причины образования обратной тяги

В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.

В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:

вывести лишнюю влажность и запахи на улицу;
создать в квартире пониженное давление для притока свежего воздуха извне.

Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.

Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:

сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.

К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.

Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.

Ошибки при монтаже вентиляции

Если будут нарушены основные принципы, то вентиляция работать не будет. А если и будет, то не так эффективно, как ожидалось

Вот основные моменты, на которые следует обратить внимание:

Вытяжка выводится на крышу через потолок, а не в стену
Воздуховод должен быть выше конька крыши (примерно на 1 метр)
Верхняя часть воздуховода должна быть утеплена
Чтобы усилить тягу, нужно сильнее нагреть трубу вентиляции. Для этого делают декоративные отверстия в обшивке, которой закрывают трубу
Диаметр приточного канала примерно равен диаметру вытяжки (как правило от 100 мм. и более)

Итак, что можно сказать в заключении? Вентиляция басту – это идеальный вариант для вашей бани. Она естественная, не требует специальных устройств и агрегатов. Никаких принудительных электрических вентиляторов устанавливать не нужно. Вся система надёжна и основана на обычных физических явлениях. Потоки воздушных масс можно регулировать с помощью заслонок, при этом легко сменить микроклимат в парной (русская баня или финская сауна).

На этом всё. Думаю, что донёс до читателя основную мысль. Лёгкого вам пара и до встречи на других статьях блога! Пока!

Цитата мудрости: Обстоятельства изменчивы, принципы – никогда (Бальзак).

Схема и устройство

В бане используются системы вентиляции, построенные по стандартным правилам (СНиП «системы вентиляции»). Система должна охватывать все помещения. На всю баню должно быть не менее одного приточного и одного вытяжного отверстия или трубы.

Для экономии энергии на отопление забор воздуха может осуществляться из одного помещения в другое, но здесь есть свой недостаток. Интенсивность воздухообмена в парной очень высокая, а при закрытой заслонке, наоборот, низкая. Все это будет отражаться на общей приточно-вытяжной системе всей бани.

Информация. СНиП на вентиляцию предусматривают безопасное нахождение в помещении в случае отказа централизованной приточно-вытяжной системы. Именно поэтому минимальная площадь помещения ограниченна 9 м, а высота — 2,3 м.

Система вентиляции в бане из сруба с небольшой площадью строения может быть создана вообще без воздуховодов. Парное отделение будет иметь один воздухозаборник (приточное отверстие с задвижкой) у банной печи и одну вытяжку.

Приточное и вытяжное отверстия должны быть максимально разнесены. Оптимальное их расположение — на противоположенных стенах банного строения. Допустимо их располагать через угол, но проделывать оба отверстия в одной стене .

Вентиляция в бане своими руками: пошаговое руководство с фото

Установка вентиляции в бане своими руками – дело не сложное. В простейшем варианте потребуются всего лишь асбестоцементные трубы и решетки, которые можно подобрать в соответствии с диаметром канала.

Предлагаем вам мастер класс как сделать вентиляцию в бане своими руками с использованием приточного клапана (если стены выполнены по каркасной технологии):

Иллюстрация	Выполняемая работа
	Разберите клапан на составные части.
	Обведите на стене окружность вентиляционного канала с помощью маркера или карандаша
	Дрелью проделайте несколько отверстий в обшивке. Они должны быть большого диаметра, чтобы в отверстие мог поместиться нож лобзика.
	Лобзиком вырежьте окружность в обшивке.
	Удалите деревянную часть.
	Извлеките утеплитель и пароизолятор.
	Длинным сверлом просверлите наружную обшивку, чтобы не ошибиться с расположением наружной части клапана.
	Сделайте отверстие снаружи, ориентируясь на отметки длинного сверла. Предварительно очертите окружность маркером.
	Отпилите трубку клапана на нужную длину (толщину стены). Это можно сделать при помощи ножовки по металлу.
	Установите трубку воздуховода в готовое отверстие.
	Закрепите внутреннюю часть клапана на стену при помощи саморезов
	Закрепите наружную часть клапана.

Такие клапаны можно установить в моечной и предбаннике.

Вентиляция комнаты отдыха

Предбанник, тамбур и другие помещения, используемые в качестве раздевалки или комнаты отдыха, как правило располагаются далеко от зоны с повышенной влажностью и температурой и в принудительном вентилировании не нуждаются. Для обеспечения естественного воздухообмена достаточно заложения обычных отверстий для притока свежего и отвода отработанного воздуха. Их число и сечение рассчитываются исходя из объема помещения и стандартной потребности в трехкратном обмене воздуха (от 30 м3/час для помещений с площадью более 20 м2 и от 3 м2/час на 1 м2 для небольших зон отдыха). Помимо изначально заложенных отверстий естественное проветривание зоны отдыха обеспечивают окна с фрамугами и двери.

Исключение делается для предбанников, вплотную примыкающих к парилкам и комнат отдыха с плитами для готовки еды. В этих случаях системы вентилирования делается комбинированной или принудительной, с выводом влажного воздуха через общий воздуховод в душевой или санузле или непосредственно наружу. Участки с повышенной влажностными нагрузками (а именно – смежные стены с парилкой) при этом по возможности утепляются.

Вне зависимости от выбранного типа системы отверстия рекомендуют закрывать изнутри регулируемыми заслонками, с наружной стороны – решетками от насекомых. При отсутствии воздуховодов вытяжные отверстия не рекомендуют размещать в стенах, соседствующих с туалетами или выгребными ямами на улице.

По аналогии с остальными элементами системы вентиляции в бане отверстия или каналы в зоне отдыха стоит закладывать на этап проектирования здания или пристройки.

Выбор системы вентиляции в зависимости от материала стен бани

Рекомендуем к чтению: «Полоки в бане»

Для строительства бань применяют:

кирпич;
шлакоблок, газоблок, пеноблок;
бревно;
брус.

В постройках из бруса или кирпича для притока воздуха делают отдушины в фундаменте, ставят вентиляционный клапан и вытяжку для удаления отработанного воздуха.

В сооружениях из блоков ставят воздуховоды из нержавейки, оцинковки в виде готовых труб. Или их можно сделать самому из оцинкованных листов, пройдясь герметиком на стыках. Ставят их поверх стены.

Чтобы избежать сквозняков и большого расхода дров, деревянную постройку можно утеплить. Тогда придется делать отверстия в стенах на приток и выход воздуха.

Эконом-решение: залповая вентиляция в парной русской бани

Если вы не уверены, что сможете правильно рассчитать размер входов (выходов) или места их размещения, можно воспользоваться давно испробованным способом – эконом-решение: залповая вентиляция в парной русской бани.

Суть её применения заключается в быстром проветривании путем открытых настежь окон и дверей. Их распахивают на короткое время (не более 1-2 минут), для максимального эффекта лучше всего использовать противоположные окно и дверь.

Данный метод не требует никаких финансовых затрат: вы используете те элементы, которые есть в любой бане.

ВАЖНО! Не переусердствуйте с проветриванием, можно сильно выстудить баню. Такой способ особенно хорош для русских бань, которые топятся по-черному

Как сделать вытяжку в сауне

В сауне, как правило, используют гораздо меньшее количество воды для получения пара. Следовательно, и воздух будет горячим, но очень сухим. В таких условиях наличие отлично функционирующей вентиляции просто обязательно.

Для сауны самым оптимальным вариантом будет устроить конвекционную вытяжку.
То есть, у стены, которая находится в противоположной стороне от нагревательных элементов, нужно установить специальный короб.
Он будет способствовать равномерному распределению свежего воздуха по периметру всего помещения, а застоявшиеся воздушные массы будет выводить на улицу.

Ближе к печи должен располагаться специальный проем, через который будет поступать новый воздух. За счет высокой температуры, он будет подниматься вверх и равномерно входить в уже имеющийся микроклимат помещения.

Вентиляция в парной

Диаметр приточки и вытяжки

Подвал. Парная комната готова. Единственное отверстие – входная дверь. Уже хорошо. Для организации приточной вентиляции используем ее. Проще – вырезать лобзиком внизу двери отверстие, поставить жалюзи, решетку.

Качественнее – перед дверью, со стороны парной, соорудить короб с отводами из канализационных труб под печь и в сторону. Решетку использовать с задвижкой – в зимнее время воздух более холодный, прогрев помещения займет больше времени.

Поток воздуха из-под печи поднимется вверх, захватывая тепло, а с отведенной в сторону трубы пойдет дополнительная тяга свежего воздуха (зимой можно наглухо закрыть задвижкой). Далее прорубаем окно в Европу. Шучу. На улицу.

С внешней стороны отмечаем примерное место, где надо сделать вытяжку. Над землей – повезло, ниже уровня – снимаем грунт, делаем подкоп (чтоб не промахнуться, лучше взять шире). Бетонную стену или кирпичную кладку можно просверлить специальным инструментом. Вряд ли он найдется не у специалиста.

Как вариант – инструмент в прокат. Идешь в интернет, открываешь сайты, специализирующиеся на подобной услуге, делаешь заказ. Но мы с тобой люди простые, прорвемся. Перфоратор вещь не редкая, у меня есть, думаю, у тебя тоже найдется.

Спускаемся снова в подвал. Успел обшить стены – ничего, снимем обшивку. На голой стенке, маркером отметь место выхода трубы. Внимательно отнесись к выбору диаметра! Выше я уже давал формулу расчета. Можешь взять отрезок трубы и обвести вокруг. Немого отступив по периметру круга (отверстие в итоге должно быть чуть больше диаметра трубы), перфоратором высверливается сквозное отверстие, через 2-3 см следующее, и так по кругу.

Зубилом разбиваешь образовавшиеся перемычки – все, проем готов. Вынимаешь остатки стены, подравниваешь края и стенки тоннеля, пробуешь продвинуть трубу. Получилось? Круто

Нет – обрати внимание на то, что мешает, сбей лишнее

Когда стена сделана из бруса, технология выреза проема по тому же принципу, что и на кирпичной кладке, с малой разницей: вместо зубила берется лобзик. Для вытяжной трубы канализационные трубы не подойдут, требуется оцинковка.

Приточка

Вставляем отрезок в проем, пустоты забиваем утеплителем (стекловата, минеральная вата), зашиваем стены деревом. Зазор между обшивкой и трубой надо запенить. Изготавливаем короб. Он нужен, чтоб регулировать степень и высоту прогрева помещения. Толщина короба соответствует диаметру трубы, с которой соединяется, длина зависит от высоты парной. На коробе вырезаются два окошка, которые снабжены глухой задвижкой. Одно окошко расположено, примерно, в двадцати см от потолка, нижнее – в 50-60 см от пола.

Использование встроенного вентилятора улучшит отток горячего воздуха из помещения. Не забудь и о решетках на выходе воздуховода во избежание попадания сухих листьев и другого мусора. Кстати, истить вытяжку необходимо не реже одного раза в год.

Варианты вентсистемы

Рассмотрим несколько вариантов, как обустраивается вытяжка в бане своими руками:

Естественное вентилирование с приточным проемом и двумя выходами. За печью монтируется приток, на высоте 0,3 м от пола. Выводящие горячий воздух отверстия соединяются между собой коробом. Внутри короба размещен воздуховод длиной 1 м. Верхнее располагается под потолком, нижнее примерно на 1 м ниже. Удаляемый воздухопоток выводится за пределы строения.

Выходы оснащаются заглушками для регулирования скорости, объема приточных масс.

При протапливании все проемы закрыты. Во время принятия процедур нахождения в парном отделении открыты приток, нижнее вытяжное отверстие. Для просушивания открываются все три вентиляционных выхода.

Вариант с принудительным отведением горячего воздухопотока. Приточное отверстие расположено внизу за печью (30 см от пола), а вытяжное на противоположной стене на таком же уровне. Туда встраивается осевой или канальный вентилятор (зависит от структуры вентканала), который принудительно выводит отработанные воздушные массы.

Разновидность данного способа – размещение притока чуть выше над печью, выходное отверстие над полом (20 см), далее устанавливается вентилятор в проем. Поступающий поток нагревается от печи, распространяется по помещению, принудительно удаляется вентилятором.

Также механическое вентилирование. Актуально для парных. У которых только одна стена выходит на улицу. Поэтому вентпроемы делаем на одной, противоположной печи, стене: приточный над полом (30 см), вытяжной под потолком (30 см от перекрытия). Устанавливается вентилятор в вытяжное отверстие. Свежий поток прогревается печкой и выводится вытяжкой наружу.
Вариант, где топка расположена внутри парной и топится постоянно. Поддувало выполняет вытяжную функцию. Необходим только приток напротив печи. При этом поддувало размещено ниже уровня чистового покрытия пола.

Вентиляция в бане — конструктивные особенности и практические рекомендации

Популярные схемы вентиляции
