Как смастерить ветрогенератор своими руками: обзор технологии сборки 2-х различных конструкций

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Что такое ветровой генератор, устройство и принцип работы

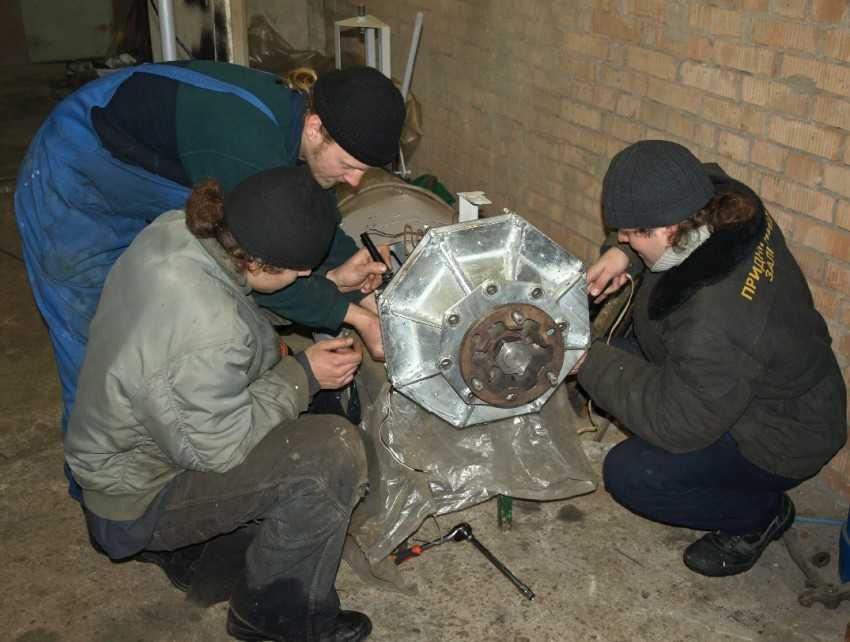

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

1. Для однофазных генераторов сумма полюсов равняется количеству магнитов.
2. Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Магниты установлены перпендикулярно окружности диска

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.

ПОСМОТРЕТЬ ВИДЕО

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.

Детали и расходные материалы, электрическая схема

Маломощный ветряк для дома можно собрать при наличии скромного набора б/у-шных устройств и деталей:

• генератор;

• автомобильная АКБ, чем свежее и чем больше ёмкость, тем лучше;

• инвертор на 300-700 Вт;

• цилиндрическая ёмкость;

• автомобильное или тракторное реле зарядки (в зависимости от вольтажа генератора);

• контрольный прибор (вольтметр);

• крепёж;

• выключатель.

Для коммутации прибора с сетью электрической сетью используются провода сечением площадью не менее 4 мм². Готовая установка подключается по схеме, показанной на фото через предохранители 8, которая размыкается выключателем 9 для обслуживания и ремонта. Номинал резистора 1 подбирается опытным путём, а амперметр 5 может быть установлен на выходе из преобразователя 5 по желанию. Также для удобства использования конструкции может быть использован переменный резистор 4 для регулировки напряжения. Более подробная схема инвертора представлена ниже.

Таким образом можно собрать ветрогенератор для обеспечения минимальной потребности в электричестве. Расходуйте и производите энергию с умом, удачной всем работы!

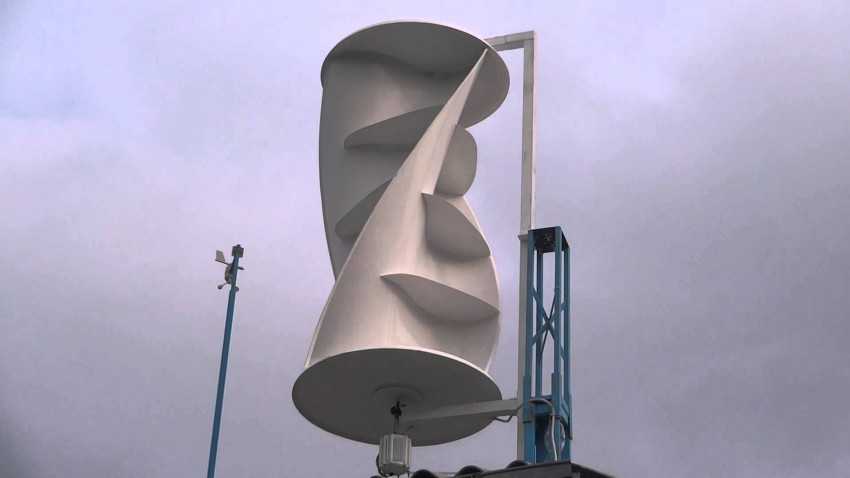

Где разместить вертикальный самодельный ветрогенератор

Установка ветряка в правильном месте способна сильно увеличить его КПД. При выборе места на собственном участке учитывайте следующие моменты:

• Устанавливайте ветряк на максимально открытом месте на достаточной высоте. Окружающие постройки не должны препятствовать потокам воздуха.

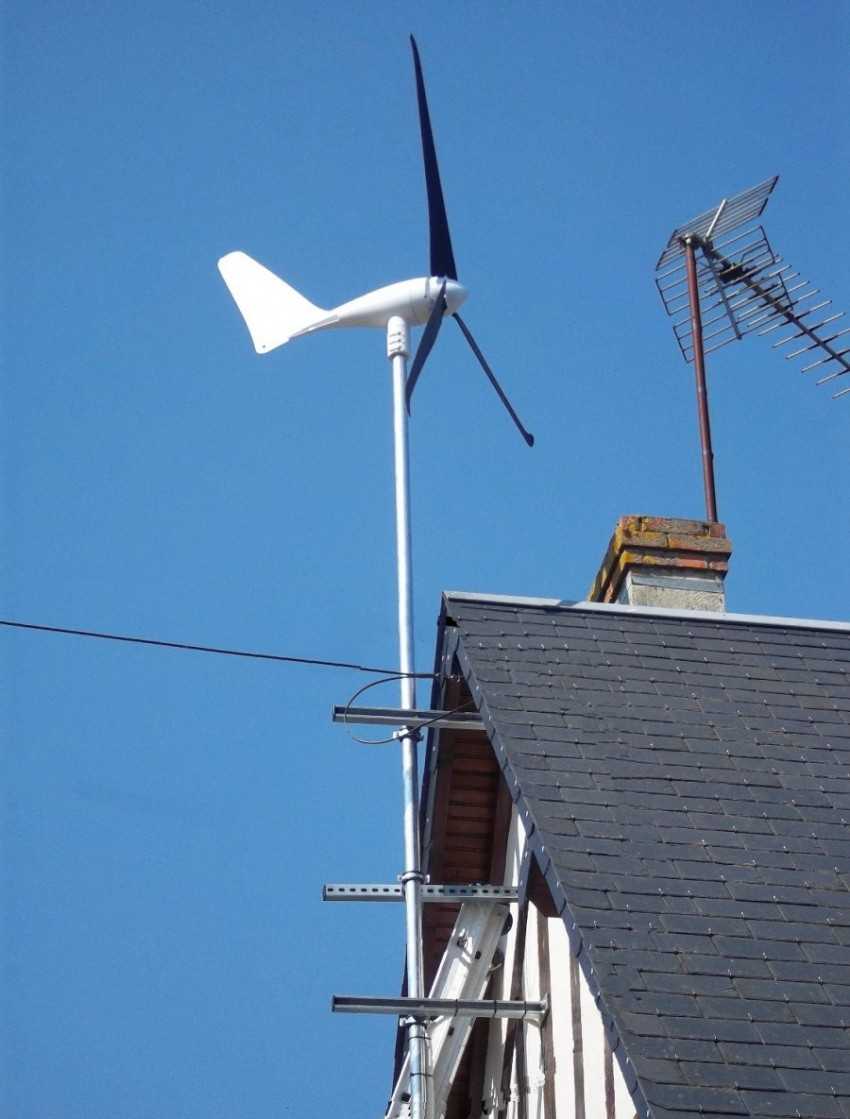

• Если ваш участок небольшого размера и к нему вплотную подступают соседние дома, то установите ваш агрегат на крыше. Убедитесь, что вы хорошо закрепили всю конструкцию и сильный порыв ветра не опрокинет ее.
• Если на вашем участке есть выход к озеру или реке, выбирайте для ветряка место поближе к воде, там ветер дует чаще.
• Если же у вас нет собственного дома и участка для установки генератора, то вы можете установить его даже на крыше многоквартирного комплекса. Но в этом случае вы должны получить разрешение и заручиться письменным согласием соседей.

Лучше всего устанавливать ветряк метрах в пятнадцати от жилых помещений, чтобы проживающим в них людям не мешал его громкий гул. При установке на крыше многоквартирного дома размещайте ваш агрегат подальше от ее краев, чтобы минимизировать неудобства для проживающих на верхних этажах соседей.

Ветрогенератор роторный 5 кВт.

24 полюса, постоянные магниты

Владимир Алексеевич и его единомышленники из России уже не первый год изготавливают альтернативные источники энергии.

В основном это ветрогенераторы роторного типа. Начиналось все, как обычно с простых моделей разрезанной бочки.

Затем двойной ротор савониуса,

но этим все не закончилось Поворотным моментом, стал расчет и изготовление ветрогенератора роторного типа мощностью 3 кВт.

Параллельно велись разработки генераторов для этих моделей за остову были взяты асинхронники вместо беличьего колеса использовались неодимовые магниты встроенные в проточенный ротор.

Получены мощности, заявленные на бирках асинхронников. Удалось вплотную приблизится

к заводским характеристикам, хочется заметить, что это фантастический результат

для обращения электрических машин такого типа.

По мнению Владимира, это перспективное направление, для генераторов типа ежик .

Но как все электические машины этого типа высокооборотные, то они не согласовывались без редуктора.

Проводились также разработки и более чем успешные по изготовлению импульсных генераторов.

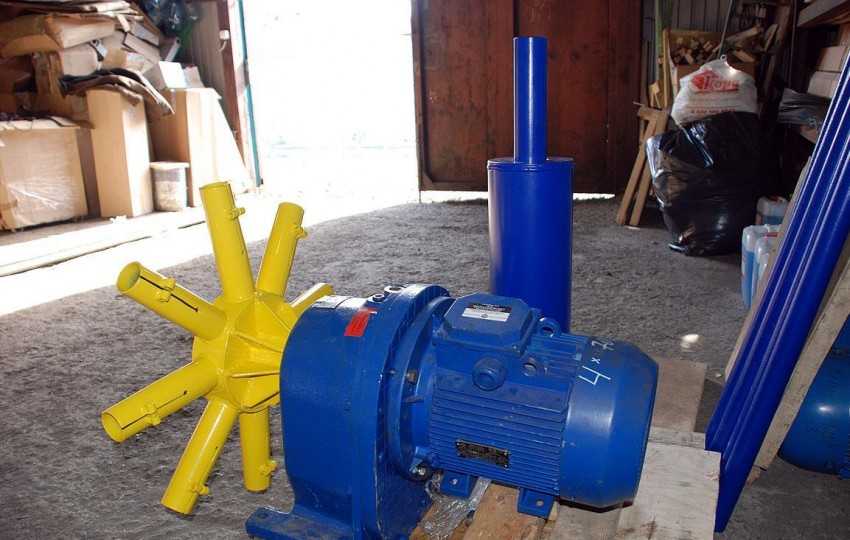

Вообще не могу признать во Владимире человеческое качество доводить практически все свои модели до нужного результата. Изучив формулу мощности воздушного потока: P = r V 3 S / 2, гд е r — плотность воздуха (при нормальных условиях = 1,225 кг / м 3) V — скорость воздушного потока, м / с S = R 2 = D 2/4 — площадь ветрового потока, м 2. Так как никакая турбина не может использовать 100% энергии ветра, то для расчета мощности ветрового генератора необходимо в формулу ввести коэффициент эффективности турбины к который может иметь значение 0,2-0,5:в нашем случае 0,3 P * = к r V 3 S / 2, Из формулы видно, что мощность ветрового потока пропорциональна кубу скорости ветра и квадрату диаметра колеса турбины. Это означает, что при увеличении скорости ветра вдвое, мощность потока возрастет в 8 раз, а при увеличении длины лопастей вдвое, мощность ветрогенератора возрастет в 4 раза. Эти расчёты легли в основу разработки и унификации вертушек паук , которые были созданы. Эти конструкции прорабатыв алать не один год. Был рассчитан и собран генератор на неодимовых магнитах практически полностью удовлетворяющий оборотам и крутящему моменту роторных вертушек, который, к слову очень хорошо согласуется с ветрогнераторами с горизонтальной осью вращения большой мощности 3-5 кВт.

Статор в средней части, роторы вращаясь на общем приводе создают индукцию в катушках. От руки получаем напряжение 220 вольт и дрель 400 ватт начинает сама крутиться. На сегодня разработки проводятся в сторону увеличения мощности самого генератора с использова нием дополнител ьных магнитных материалов при изготовлен ии статора. На фото Трех кВт-ный ветряк.

Ветрогенератор увеличенной мощности 5 кВт.

Переделки коснулись и увеличения скорости вращения роторов. В настоящее время – это две рабочие модели.

Достигнуты отличные практические результаты работы 3х кило ватного Ветрогенератора .

С одной стороны совершенству нет предела и это процесс бесконечный.

Во первых снижен а себестоимост ь генератора минимум в два раза.

Во вторых уверенная работа на ветре 2м/с так далее

На данный момент прошла, все необходимые тесты и испытания новая конструкция

роторного ветрогенератора мощностью 3кВт и у вас уважаемый посетитель сайта,

на сегодняшний день есть уникальная возможность выбора или заказать готовую

конструкцию непосредственно на фирме разработчике и изготовителе этой

конструкции или же заказать курс от фирмы по изготовлению данной модели.

Заказывая готовый ветрогенератор или информационный продукт по

изготовлению Ветрогенератора роторного типа мощностью 3 кВт.

Вы избавляете себя от мытарств в поисках энергонезависимости вашего жилища.

Это фирма не однодневка, а фирма с многолетним опытом в области проектирования

и монтажа альтернативных источников. Это слаженная команда которая постоянно

работает над усовершенствованием своих изделий от проектирования до конечного

результата на всех этапах производства: начиная формулами расчетов и заканчивая

способами изготовления и реальными испытаниями готовых конструкций.

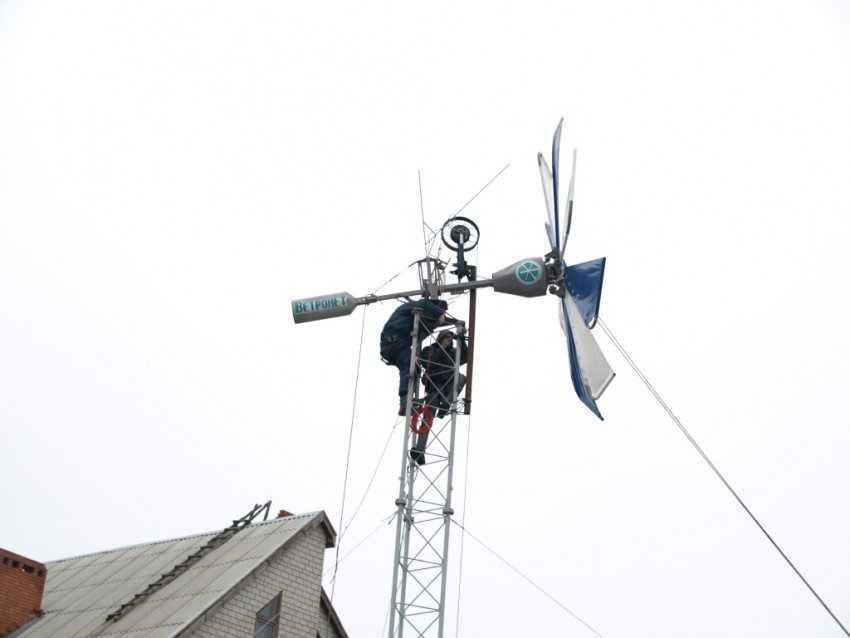

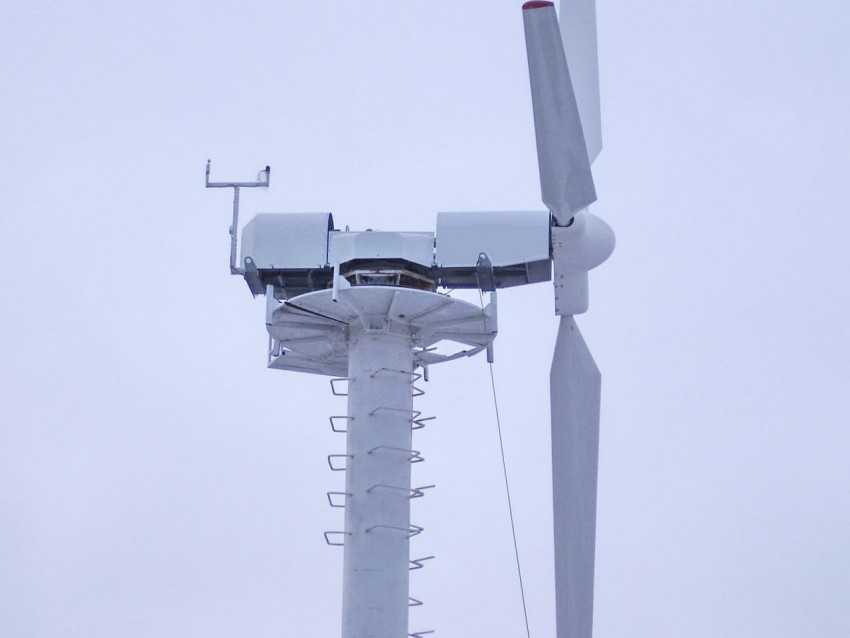

Мачта

Мачта, на которой крепится ветрогенератор — это один из самых важных его узлов.

Она не только обеспечивает безопасность эксплуатации ветряка (нижняя точка круга, описываемого лопастями, должна быть не ближе 2 метров к земле), но и позволяет ему максимально эффективно использовать энергию ветра, поток которого вблизи от земли становится более турбулентным.

Большая высота приводит к низкой жесткости мачты ветрогенератора и делает ее прочностной расчет достаточно сложным не только для мастера-любителя, но и для инженера. Можно перечислить лишь основные моменты:

• Размещайте мачту возможно дальше от дома и деревьев, затеняющих воздушный поток. Кроме того, при сильном ветре возможно падение ветрогенератора на здание либо его повреждение деревьями;
• Оптимальная конструкция мачты — это ажурная сварная ферма наподобие вышек электропередач, но в изготовлении она сложна и дорога. Простейший, но достаточно эффективный вариант — это несколько параллельных труб диаметром 80-100 мм, сваренных короткими швами между собой и забетонированных на глубину не менее метра в земле. Конструкцию из одной трубы крайне желательно усилить тросовыми растяжками, которые также крепятся к залитым в бетон опорам.
• Для упрощения обслуживания ветряка его мачту можно сделать переломной: в этом случае при ослаблении растяжки, идущей в направлении перелома, мачту можно будет наклонить к земле.

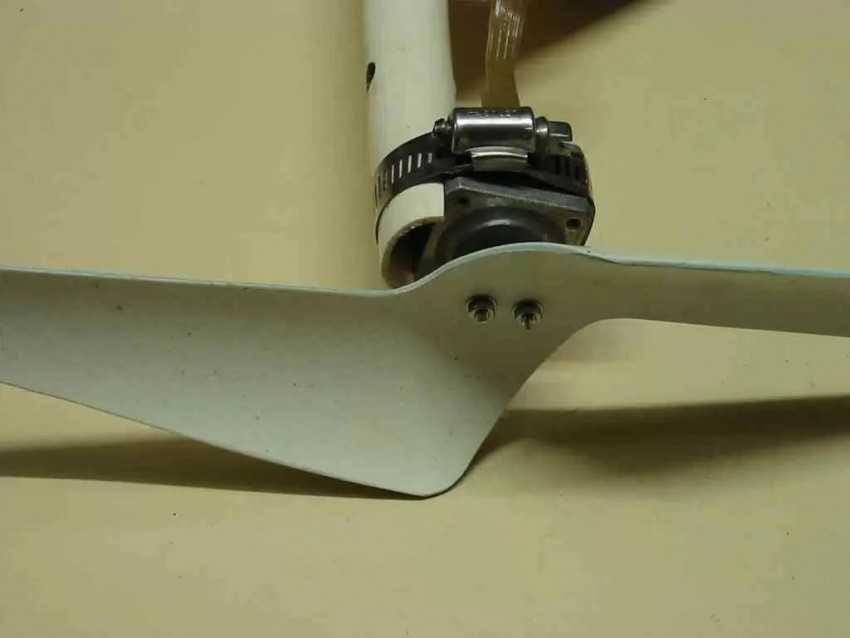

Рассказ об очень простом ветрогенераторе из домашнего вентилятора

Изготавливаем лопасти

В этом обзоре мы делаем довольно мощный ветрогенератор – его мощность составит до 3-3,5 кВт при сильном ветре или до 1,5 или 2 кВт при ветре средней силы. Причем он получится достаточно бесшумным, в отличие от генераторов на электродвигателях. Далее нужно подумать о расположении лопастей. Мы с вами задумали сделать простой трехлопастной горизонтальный ветрогенератор. Можно было бы подумать и над вертикальным ветрогенератором, но в этом случае коэффициент использования энергии ветра будет более низким – в среднем 0,3.

Если сделать вертикальный ветрогенератор, то у него будет лишь одно преимущество – он сможет работать при любом направлении ветра.

В домашних условиях проще всего сделать простые лопасти. Для их изготовления можно использовать различные материалы:

• Дерево – правда, со временем оно может потрескаться и рассохнуться;
• Полипропилен – этот вид пластика подходит для маломощных генераторов;
• Металл – надежный и долговечный материал, из которого можно сделать лопасти любого размера (хорошо подходит дюралюминий, используемый в авиации).

Прикинуть диаметр лопастей поможет небольшая таблица. Уточните примерную скорость ветра в вашей местной и узнайте, какого диаметра нужно сделать лопасти для ветрогенератора.

Сделать лопасти для ветрогенератора не так уж и сложно. Гораздо сложнее сделать так, чтобы вся наша конструкция получилась сбалансированной – иначе ее быстро разобьют сильные порывы ветра. Балансировка выполняется путем коррекции длины лопастей. После этого объединяем лопасти с ротором нашего ветрогенератора и устанавливаем конструкцию на монтажной площадке, к которой крепится хвостовая часть.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

• простота монтажа;
• небольшая себестоимость;
• экономичность;
• податливость к ремонту;
• не привередлив к условиям функционирования;
• надежность и бесшумность работы.

Минусов ветрогенератора несколько:

• небольшая производительность ветрогенератора;
• полная зависимость ветряка от ветра;
• лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

• Автомобильный генератор на 12 В.
• Гелиевый или кислотный аккумулятор на 12 В.
• Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
• Большую емкость из нержавейки или алюминия: ведро или кастрюля.
• Простой вольтметр.
• Болты, шайбы и гайки.
• Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
• Провода с разным сечением (2,5 мм2 и 4 мм2).
• Хомуты, фиксирующие ветрогенератор.
• Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

болгаркой или ножницами по металлу; рулеткой; строительным карандашом или маркером; отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

Подготовьте ведро или кастрюлю. При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части. Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку. Снизу ведра и в шкиве пометьте место, где будут отверстия

В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия. Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор. Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка. При помощи болтов, закрепите ведро на шкиве. Установите свой ветрогенератор на мачту, закрепив его хомутами. Осталось подсоединить провода и собрать цепь. На мачте зафиксируйте провода, чтобы они не болтались

Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия. Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор. Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка. При помощи болтов, закрепите ведро на шкиве. Установите свой ветрогенератор на мачту, закрепив его хомутами. Осталось подсоединить провода и собрать цепь. На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Нюансы применения ветрогенераторов

В настоящее время ветряные турбины используются в различных сферах народного хозяйства. Промышленные модели разной мощности применяются нефтегазовыми, телекоммуникационными компаниями, буровыми и геолого-разведочными станциями, производственными объектами и государственными учреждениями.

Ветряк может использоваться в качестве дополнительного источника энергии в больницах и других учреждениях, чтобы обеспечить непрерывную подачу электроэнергии в аварийных ситуациях

Особо следует отметить важность применения ветряных установок для оперативного восстановления нарушенного электричества при катаклизмах и стихийных бедствиях. С этой целью ветрогенераторы часто применяются подразделениями МЧС. Бытовые ветротурбины прекрасно подходят для организации освещения и отопления коттеджных поселков и частных домов, а также для хозяйственных целей на фермах

Бытовые ветротурбины прекрасно подходят для организации освещения и отопления коттеджных поселков и частных домов, а также для хозяйственных целей на фермах.

При этом следует учесть некоторые моменты:

• Устройства до 1 кВт могут дать достаточное количество электроэнергии лишь в ветряных местах. Обычно выработанной ими энергии хватает лишь на светодиодное освещение и питание мелких электронных приборов.
• Чтобы полностью обеспечить электричеством дачу (загородный домик) понадобится ветряной генератор мощностью свыше 1 кВт. Такого показателя достаточно для питания осветительных приборов, а также компьютера и телевизора, однако его мощности недостаточно, чтобы снабдить электричеством круглосуточно работающий современный холодильник.
• Для обеспечения энергией коттеджа понадобится ветряк мощностью 3-5 кВт, однако даже такого показателя не хватит для отопления домов. Чтобы воспользоваться подобной функцией необходим мощный вариант, начиная от 10 кВт.

При выборе модели следует учесть, что показатель мощности, указанный на устройстве, достигается лишь при максимальной скорости ветра. Так, установка в 300В будет вырабатывать указанное количество энергии лишь при скорости потоков воздуха в 10-12 м/с.

Желающим соорудить ветрогенератор собственными руками мы предлагаем следующую статью, в которой детально изложена полезная информация.

Место установки ветрогенератора

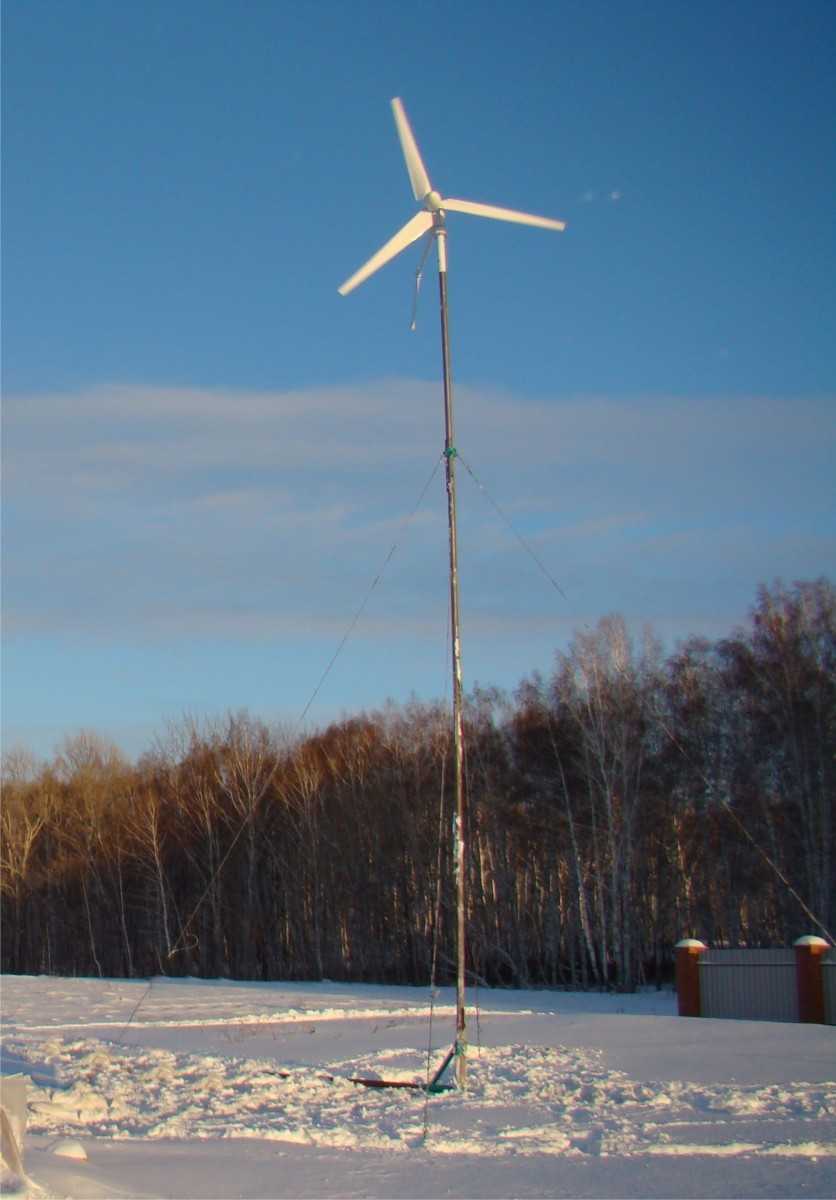

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к. данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

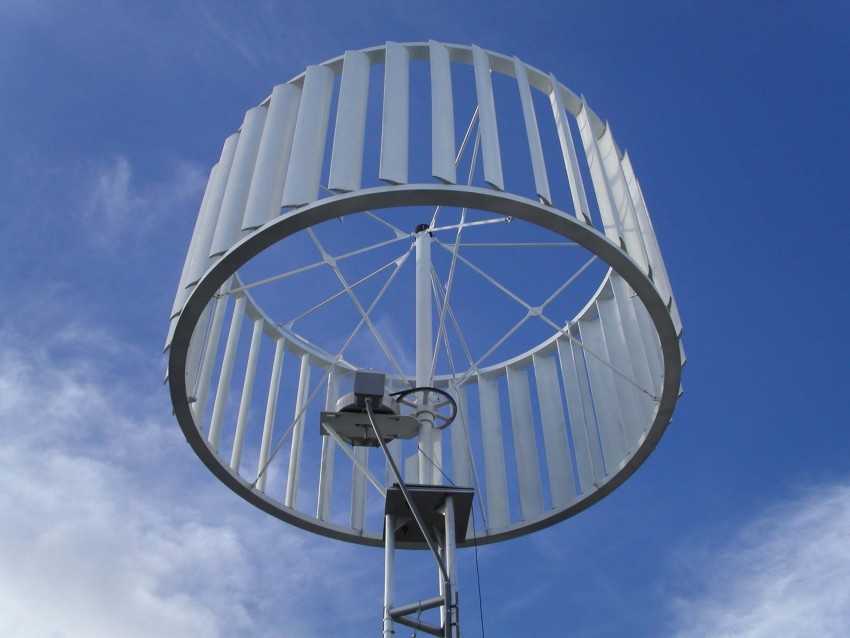

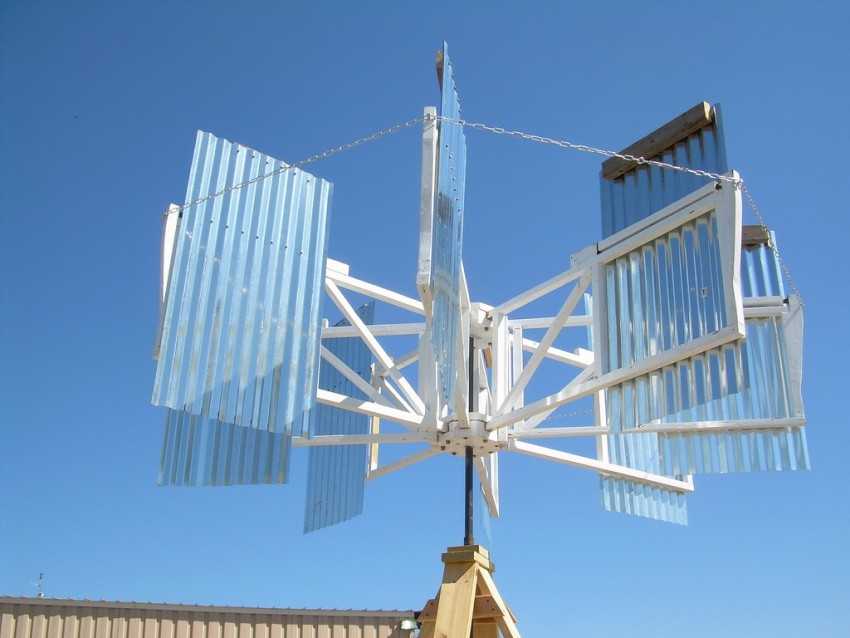

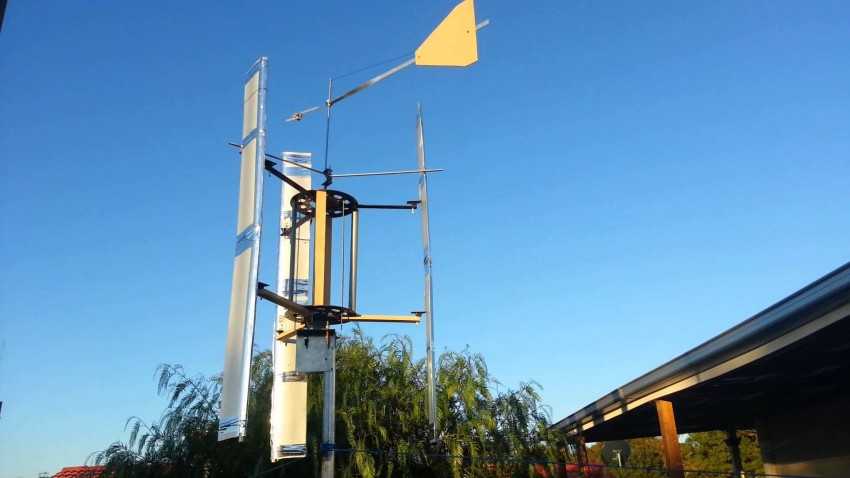

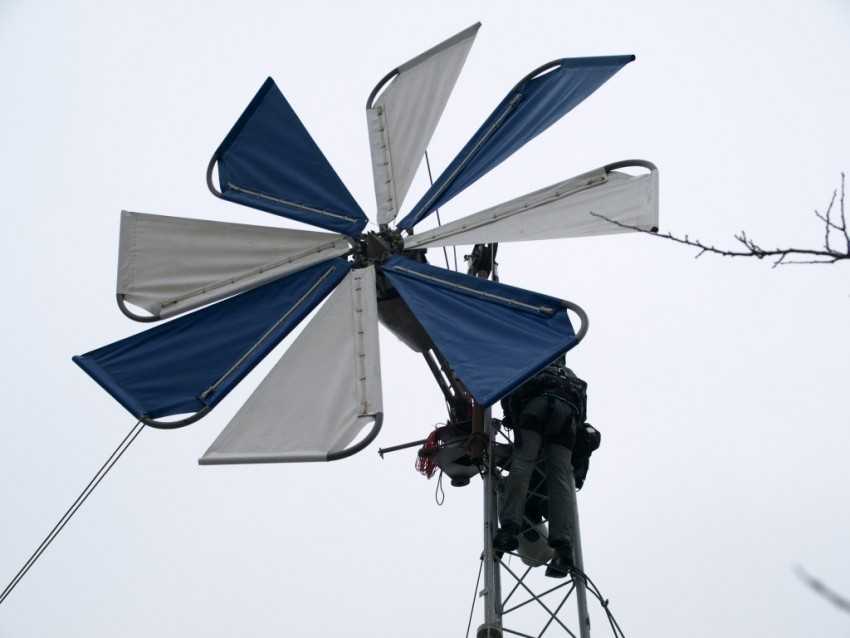

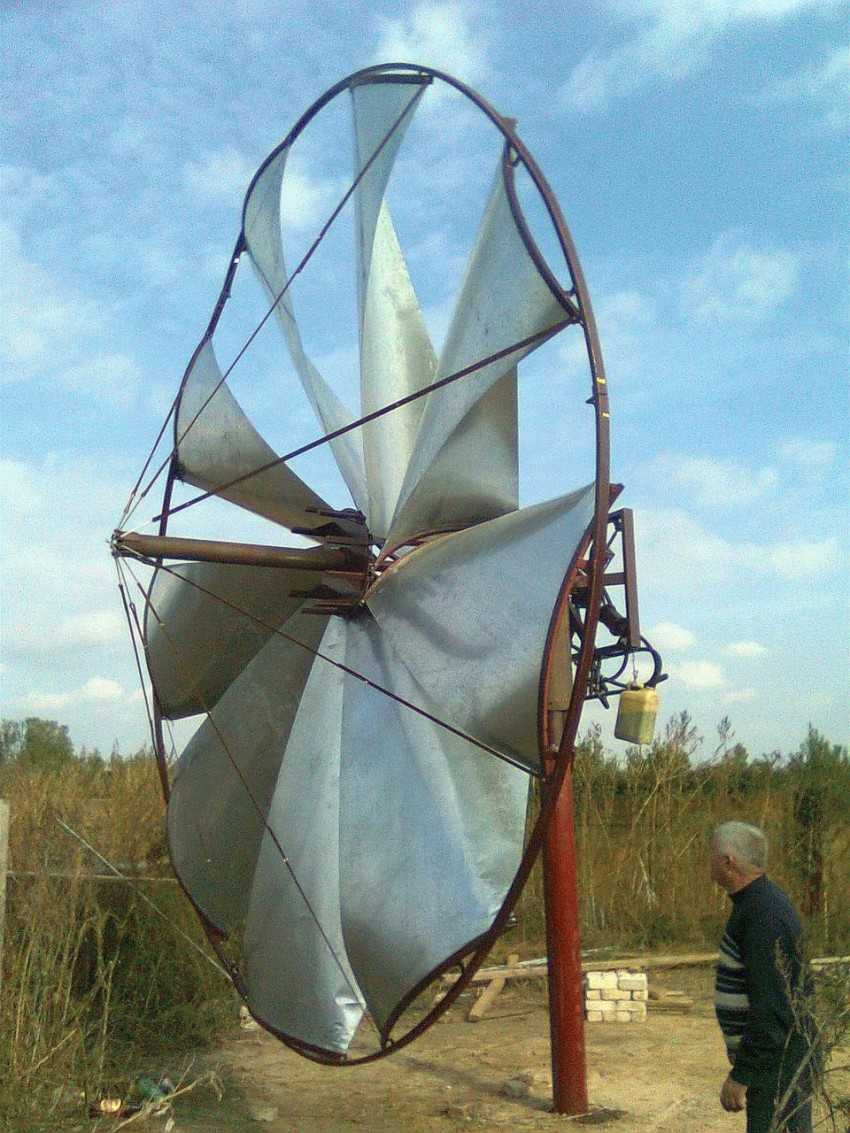

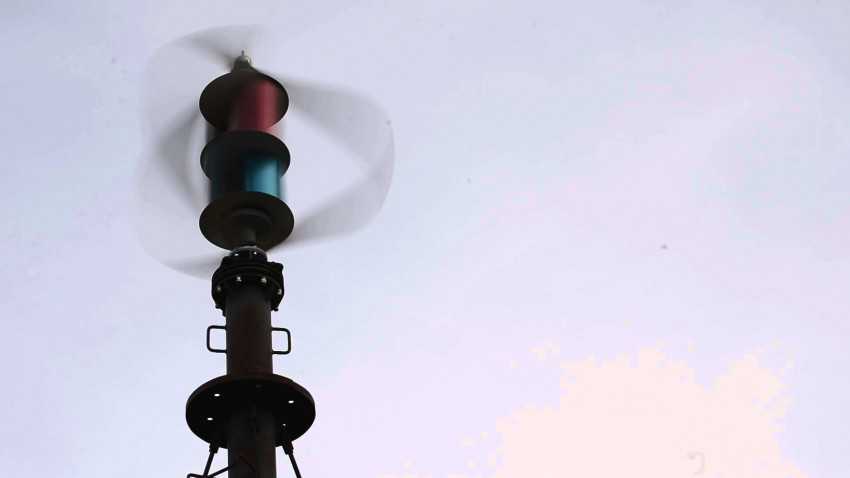

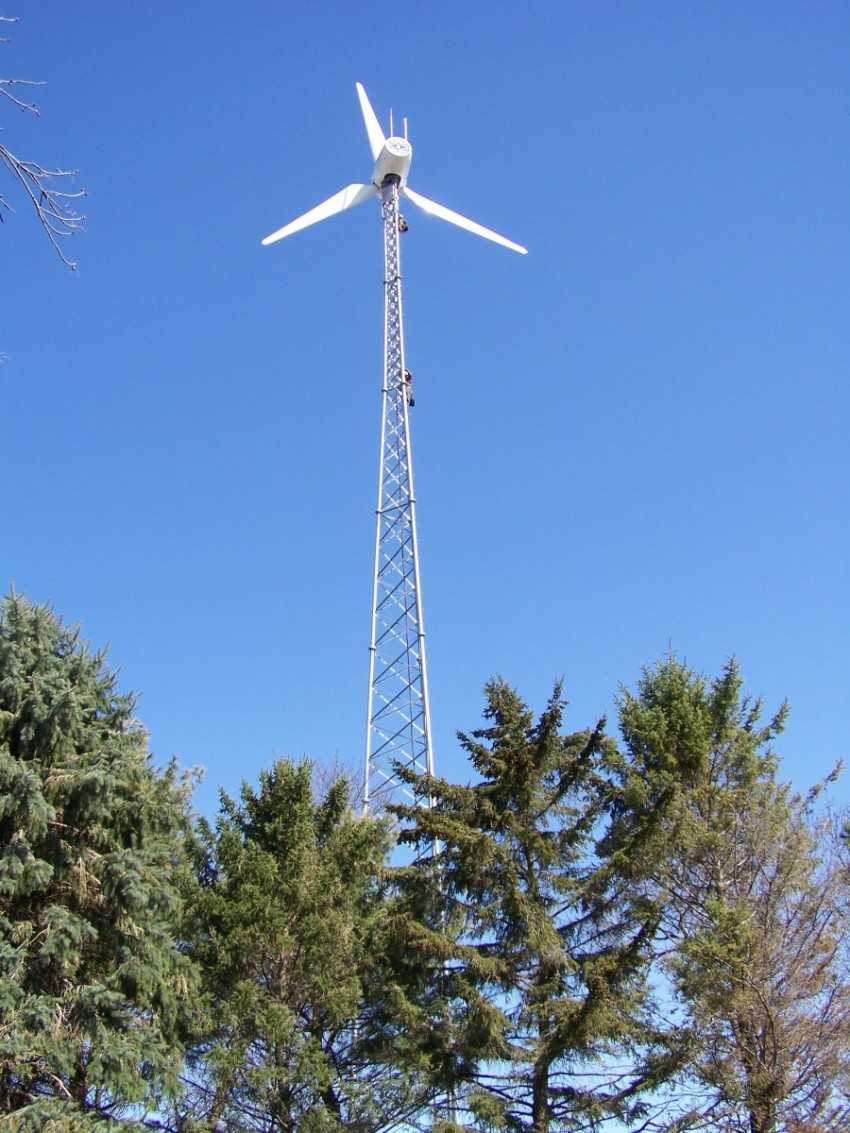

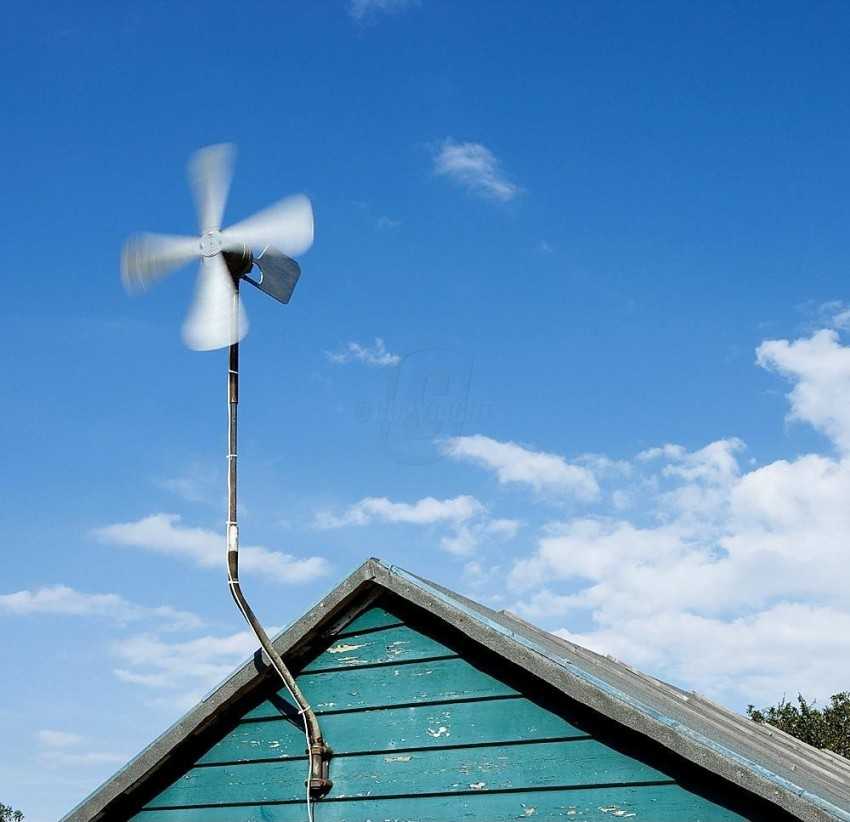

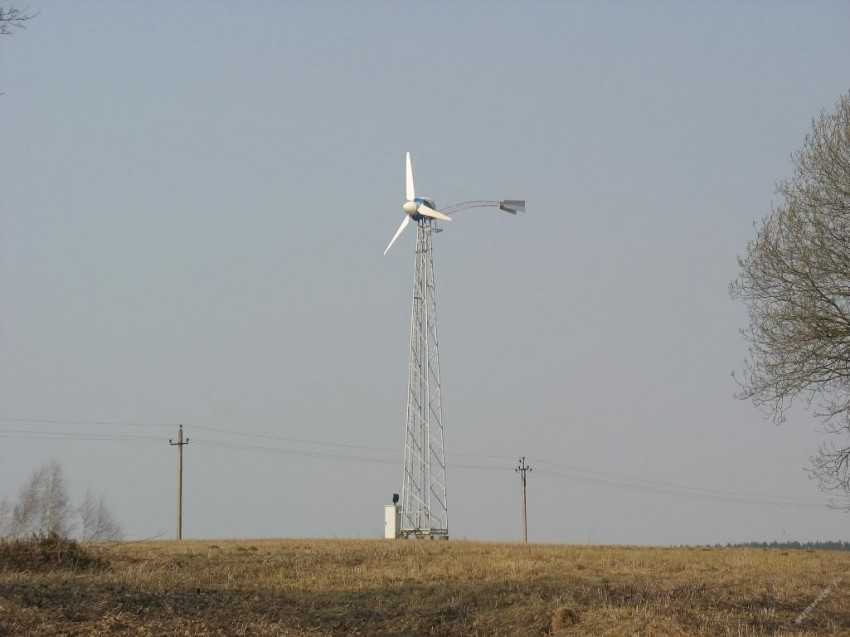

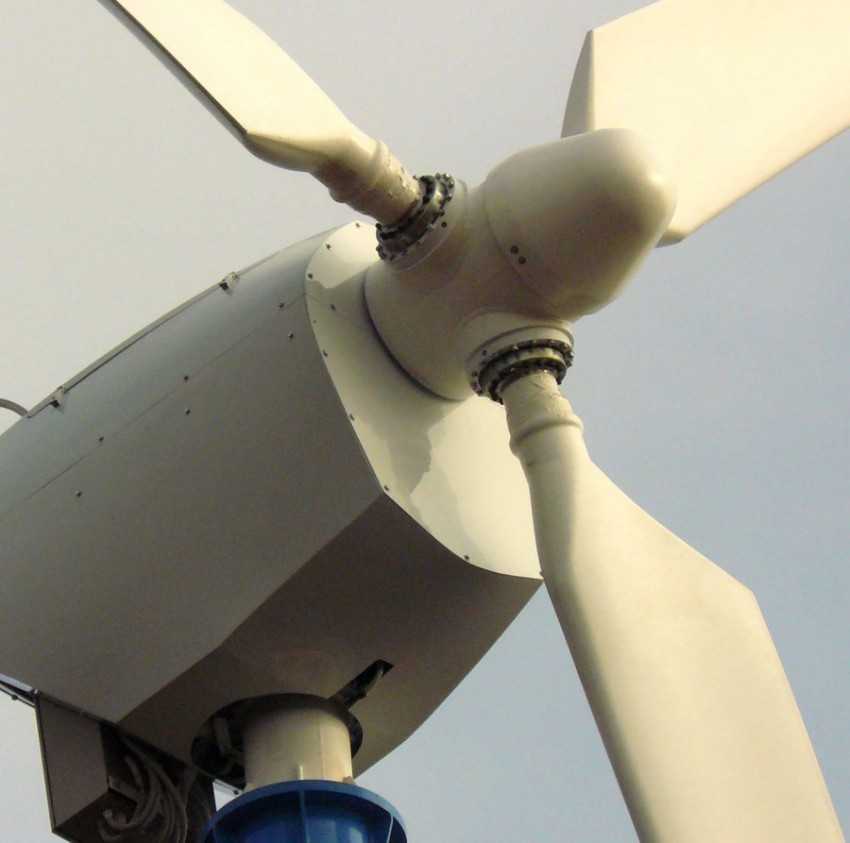

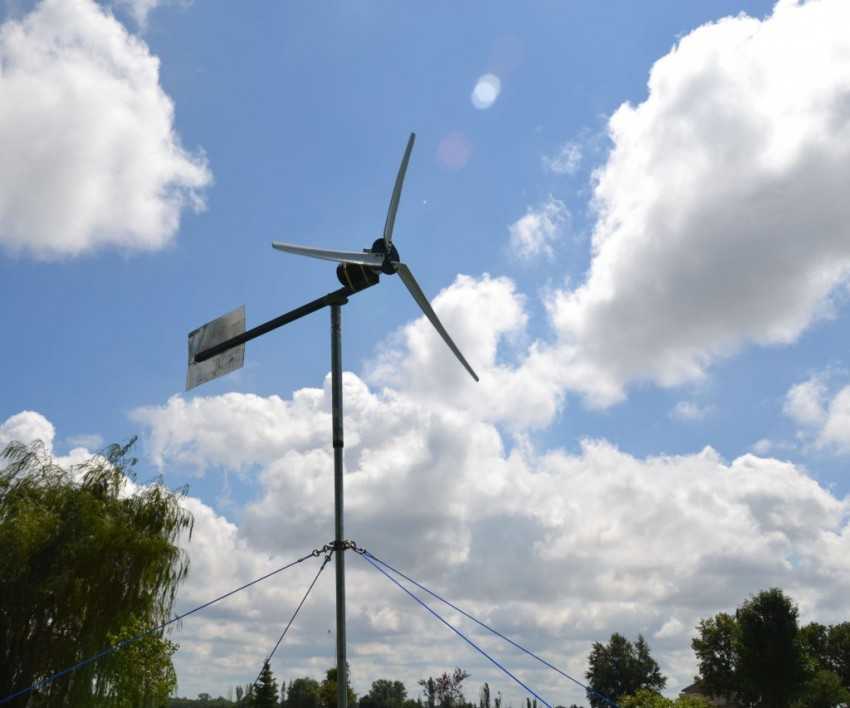

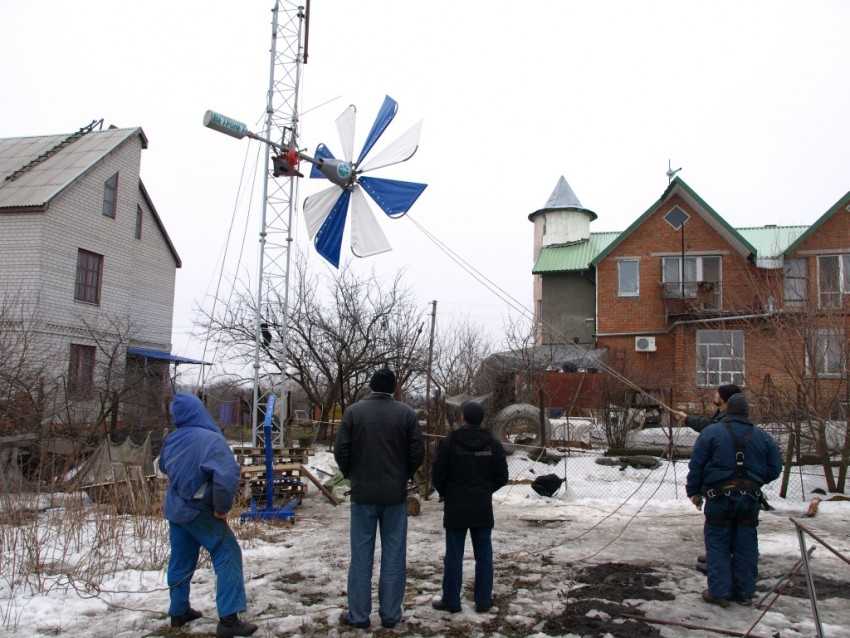

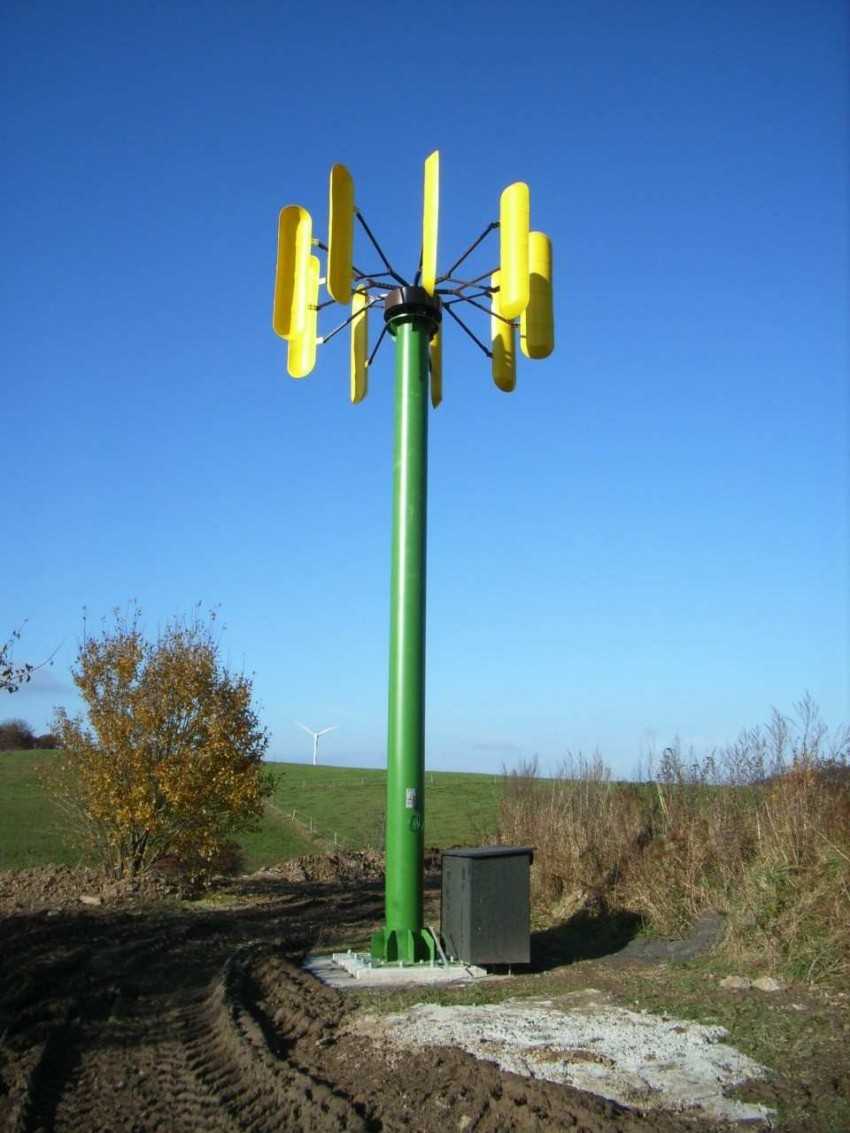

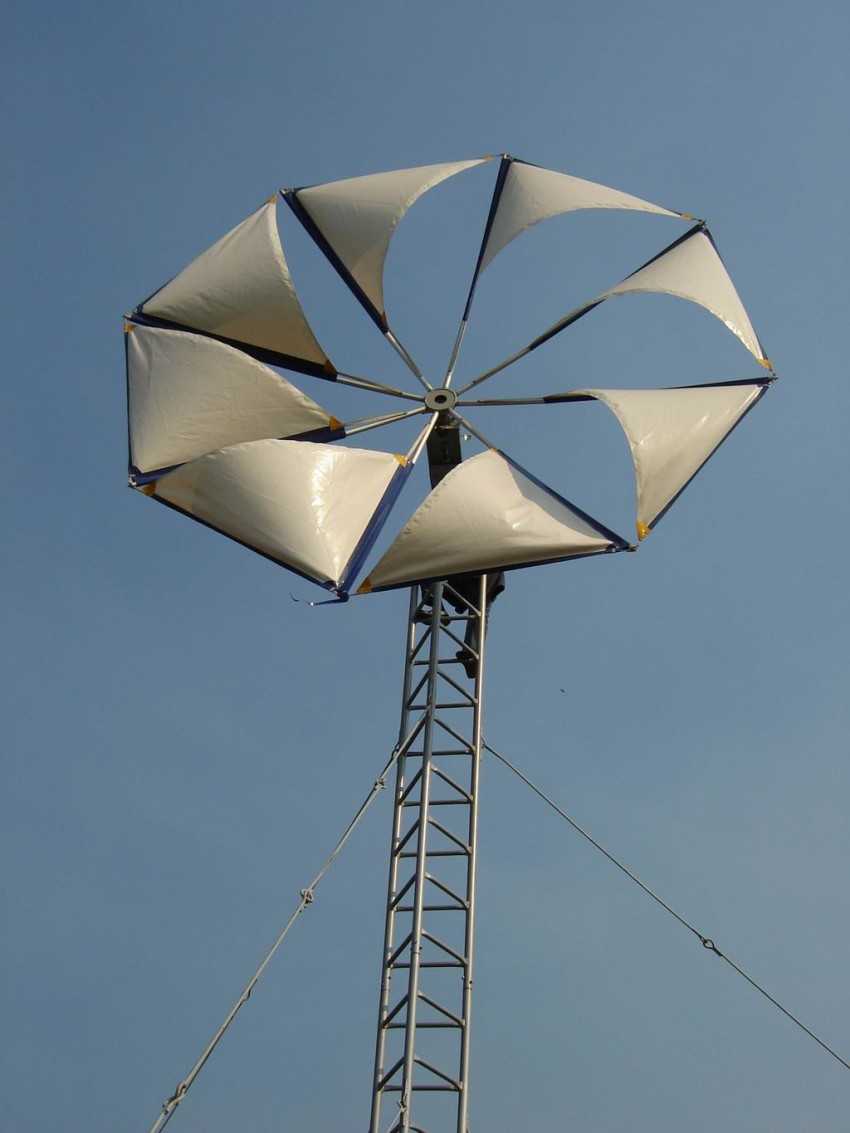

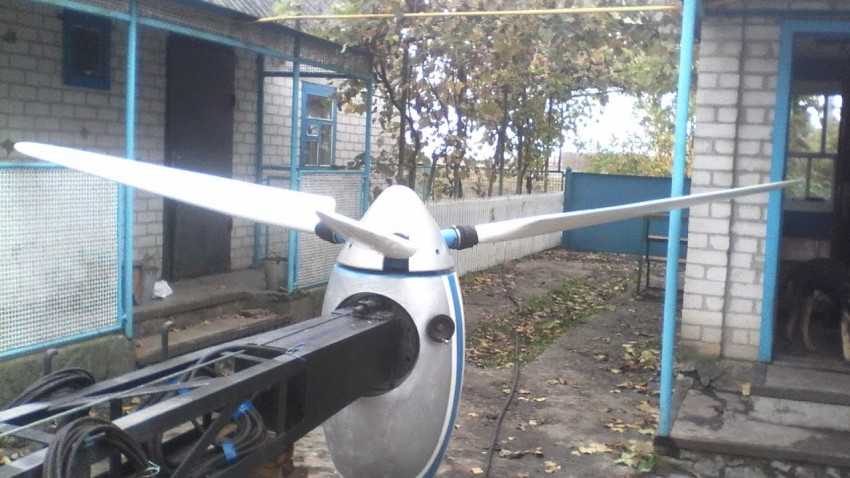

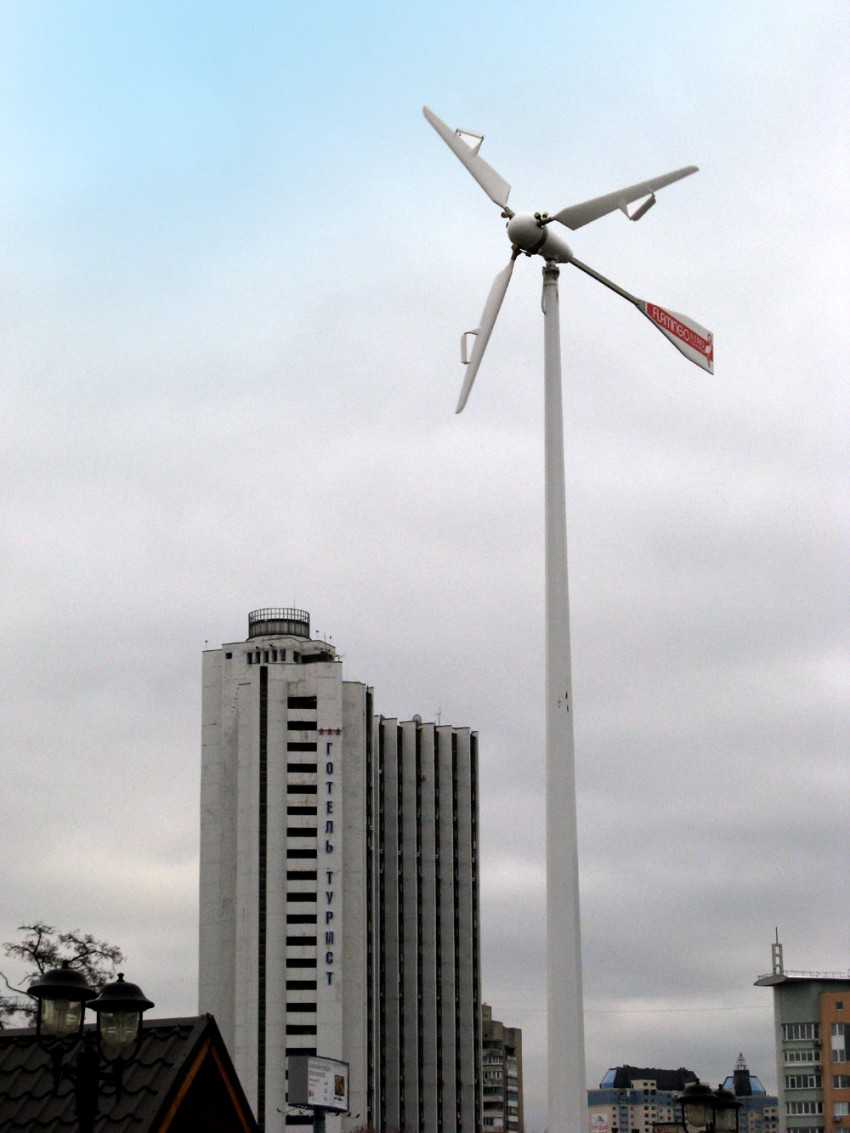

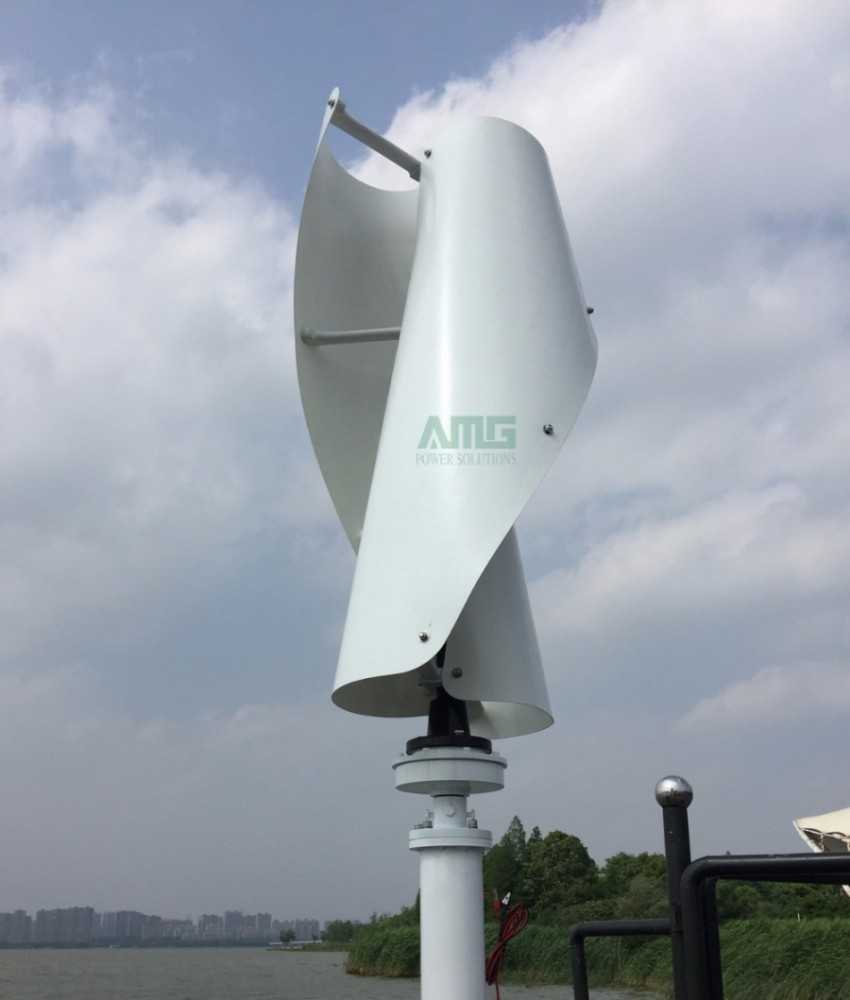

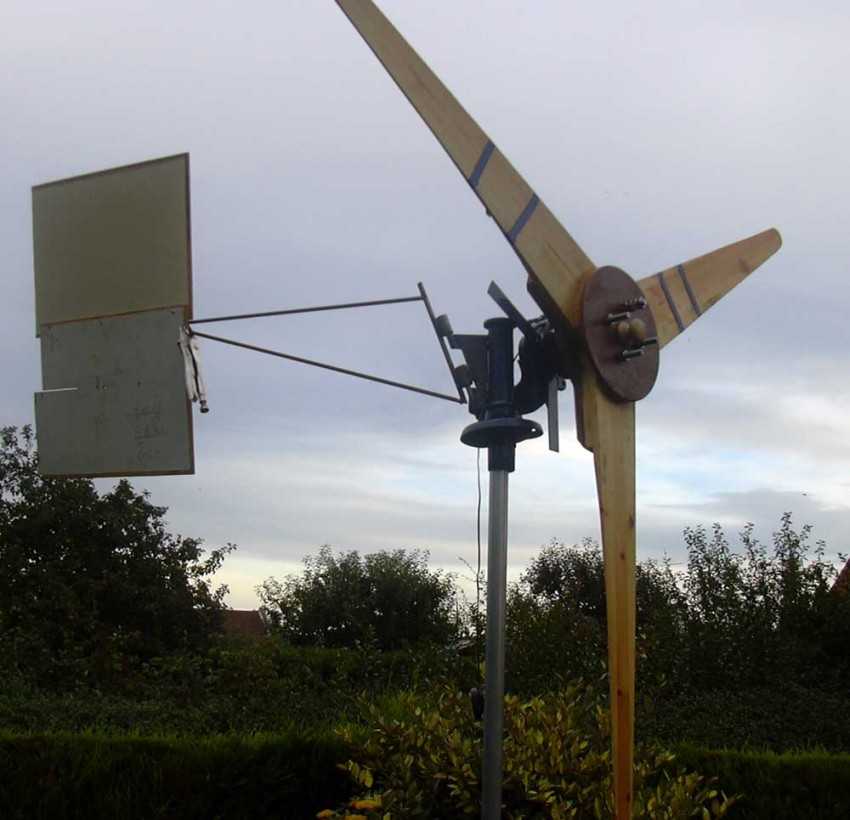

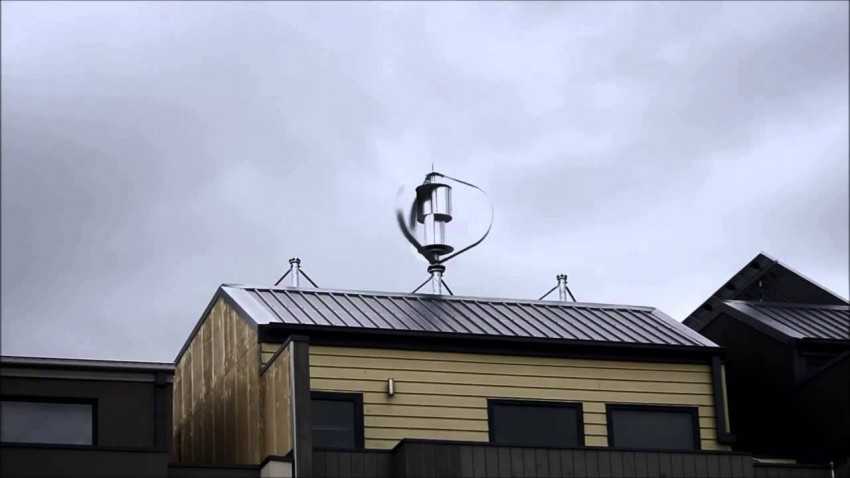

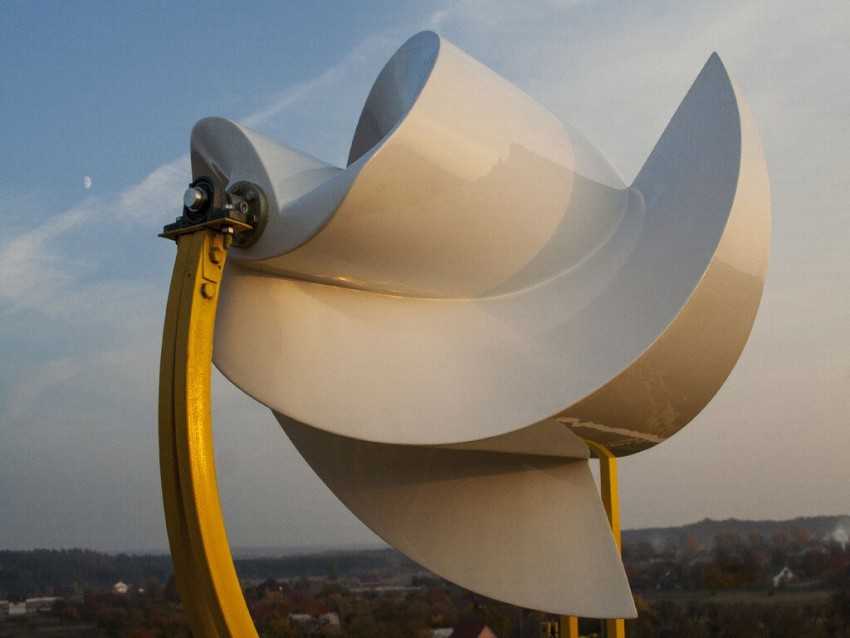

Фото ветрогенераторов своими руками

https://youtube.com/watch?v=EvsQSQl_axc

Также рекомендуем просмотреть:

• Идеи как сделать станок для сверления
• Какую люстру лучше выбрать
• Направленные Wi-Fi антенны
• Советы по выбору раздвижных дверей
• Как выбирать кондиционер для квартиры
• Капает и течет смеситель
• Усилитель звука своими руками
• Как сделать римские шторы
• Идеи самодельных электрогенераторов
• Концепция вечных фонариков
• Схема как сделать самодельный металлоискатель
• Идеи маленькой гардеробной
• Почему потеют пластиковые окна
• Идеи как использовать пространство под лестницей
• Технологии производства древесного угля
• Идеи обустройства кладовок в квартире
• Советы как выбрать качественные пластиковые окна
• Как выбрать вытяжку на кухню
• Идеи, как сделать поделку из пряжи
• Какие уровни лучше выбирать
• Как выбрать хороший роутер для дома
• Какой шуруповерт лучше выбрать
• Советы как выбрать хороший холодильник
• Как сделать красивый кристалл
• Как работать с краном под давлением
• Эффективные способы как выкрутить сломанный болт
• Самодельные фонарики своими руками
• Лучшие идеи как хранить игрушки
• Как выбрать хороший пылесос
• Рекомендации как правильно выбрать ванну
• Какое отопление лучше выбрать
• Какой котел для отопления выбрать
• Какую кухню лучше выбрать
• Как выбрать качественную плитку
• Какие обои лучше выбирать
• Советы для выбора пола
• Лучшие идеи строительных лесов
• Какие увлажнители воздуха лучше
• Какие окна лучше выбрать
• Как выбрать ортопедическую подушку и матрас
• Лучшие идеи зонирования пространства
• Какой матрас лучше выбрать
• Быстрая и пошаговая уборка квартиры
• Что такое акустический выключатель
• Как сделать генератор дыма
• Самодельный пресс из домкрата
• Как сделать солнечную батарею
• Какой аудиопередатчик лучше покупать
• Приспособления для нарезки бутылок
• Индукционные системы для отопления
• Идеи электровелосипедов своими руками
• Самодельные стельки с подогревом
• Фильтры низких и высоких частот
• Как сделать воскотопку
• Идеи самодельного пескоструя
• Как сделать точилку для ножа
• Советы для правильного выбора смесителей
• Современные варианты перегородок
• Меловые доски в интерьере
• Рекомендации по выбору ламината
• Как нужно выбирать стиральные машины
• Как устранить трещину на лобовом стекле
• Правильная установка розеток
• Как правильно выбирать диван
• Как выбирать газовые котлы по критериям
• Советы как правильно выбирать утюг
• Как правильно выбирать телевизоры
• Разновидности направляющих для ящиков
• Как правильно выбирать шторы

Популярные модели

Прежде чем рассмотреть популярные модели ветровых генераторов, необходимо определиться с критериями выбора этих устройств, такими являются:

1. Электрическая мощность агрегата;
2. Количество вырабатываемой электрической энергией в месяц;
3. Минимальная скорость воздушного потока;
4. Условия эксплуатации;
5. Система защиты от перегрузок;
6. Срок службы;
7. Стоимость.

В настоящее время ветровые генераторы выпускаются как в нашей стране, так и за ее пределами.

В России подобные агрегаты выпускают: ООО «СКБ Искра», ООО «ГРЦ-Вертикаль», ЗАО «Ветроэнергетическая компания», ЛМВ «Ветроэнергетика», ЗАО «Агрегат-Привод», и еще несколько компаний.

Наиболее известными зарубежными производителями ветровых генераторов являются немецкие, датские, бельгийский и китайские компании.

Наиболее востребованы и надежны в эксплуатации ветровые генераторы выпускаемые фирмой Blue Planet Wind (Бельгия) и «Guangzhou Sunning Windpower Generator Co., Ltd.» (Китай).

В линейке выпускаемых ветровых генераторов EnergyWind компании Blue Planet Wind присутствуют модели различной мощности от 1,0 до 10,0 кВт, которые отличаются по стоимости и комплектности оборудования.

В линейке китайской компании представлены ветровые генераторы мощность от 0,6 кВт до 5,0 кВт, различные по конструкции и вариантам монтажа.

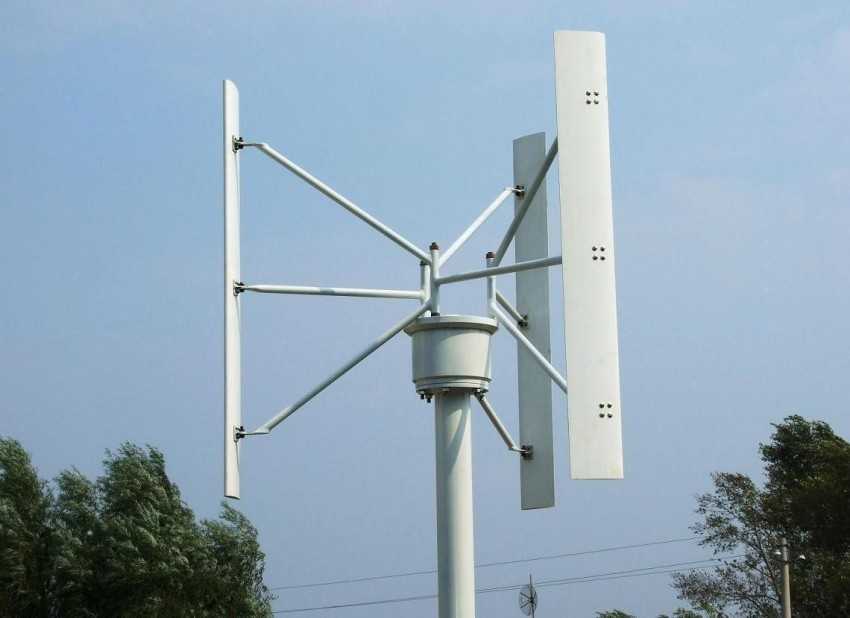

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

• автомобильный генератор на 12 V;
• гелиевый или кислотный аккумулятор на 12 V;
• полугерметичный выключатель разновидности «кнопка» на 12 V;
• преобразователь 700 W – 1500 W и 12V – 220V;
• ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• автомобильный вольтметр (можно любой);
• болты с гайками и шайбами;
• провода сечением 4 квадратных мм и 2,5 квадратных мм;
• два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

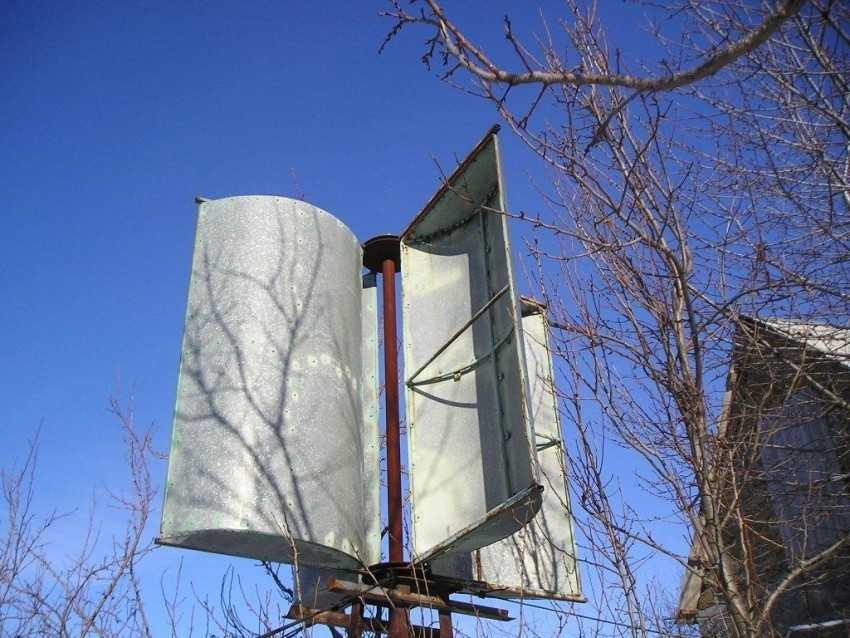

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

• экономична;
• элементы легко можно поменять на новые или отремонтировать;
• особые условия для функционирования не нужны;
• надежная в эксплуатации;
• обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

Ветрогенератор – источник электроэнергии

Тарифы на коммунальные услуги поднимаются как минимум один раз в год. А если присмотреться, то в некоторые годы та же электроэнергия поднимается в цене два раза – цифры в платежных документах растут как грибы после дождя. Естественно, все это ударяет по карману потребителя, доходы которого не показывают столь устойчивого роста. А реальные доходы, как показывает статистика, показывают тенденцию к падению.

Еще совсем недавно бороться с ростом тарифов на электроэнергию можно было одним простым, но незаконным способом – с помощью неодимового магнита. Это изделие прикладывалось к корпусу расходомера, в результате чего тот останавливался. Но пользоваться данной методикой мы настоятельно не рекомендуем – это небезопасно, незаконно, а штраф при поимке будет таким, что мало не покажется.

Схема была просто великолепная, но впоследствии она перестала работать по следующим причинам:

Участившиеся контрольные обходы стали массово выявлять недобросовестных хозяев.

• Участились контрольные обходы – по домам ходят представители контролирующих органов;
• На счетчики стали наклеиваться специальные стикеры – под действием магнитного поля они темнеют, разоблачая нарушителя;
• Счетчики стали невосприимчивыми к магнитному полю – здесь устанавливаются электронные учетные узлы.

Поэтому люди стали уделять внимание альтернативным источникам электроэнергии, например, ветрогенераторам. Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.. Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Ветряки для дома становятся привычным явлением в районах, где часто дуют ветра. Ветровой электрогенератор использует для выработки электроэнергии энергию ветровых потоков воздуха. Для этого они оснащаются лопастями, которые приводят в движение роторы генераторов. Полученная электроэнергия преобразуется в постоянный ток, после чего передается потребителям или запасается в аккумуляторных батареях.

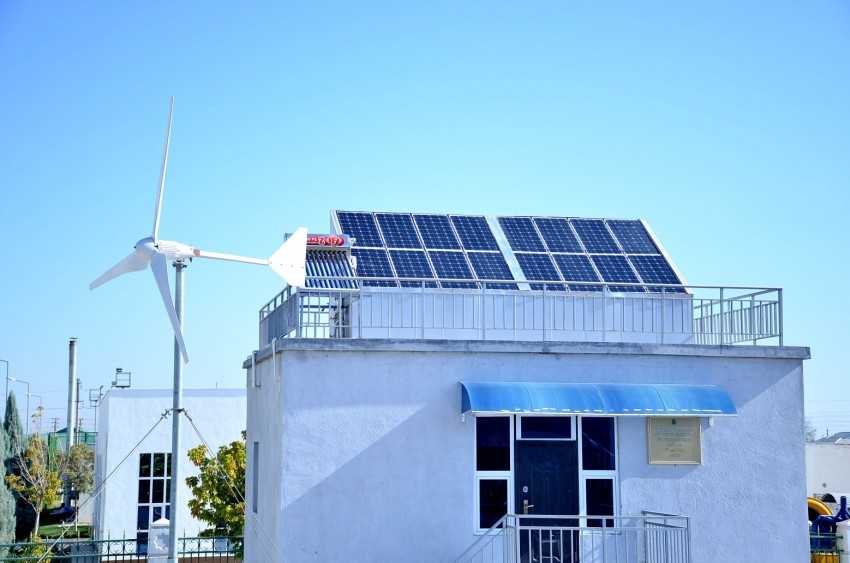

Ветрогенераторы для частного дома, как самодельные, так и заводской сборки, могут основными или вспомогательными источниками электроэнергии. Вот типичный пример работы вспомогательного источника – он греет воду в бойлере или питает низковольтные домашние светильники, в то время как остальная домашняя техника работает от основной электросети. Также возможна работа как основного источника электричества в домах, не подключенных к электрическим сетям. Здесь они питают:

• Люстры и светильники;
• Крупную бытовую технику;
• Отопительные приборы и многое другое.

Соответственно, для того чтобы обогревать свое жилье, необходимо сделать или приобрести ветряную электростанцию на 10 кВт – этого должно хватить на все нужды.

Ветровая электростанция может питать как традиционные электроприборы, так и низковольтные – они работают от 12 или 24 вольт. Ветряной генератор на 220 В выполняется по схеме с применением инверторных преобразователей с накоплением электроэнергии в аккумуляторах. Ветрогенераторы на 12, 24 или 36 В устроены проще – здесь применяются более простые контроллеры заряда батарей со стабилизаторами.
