Как закрыть трубы в ванной комнате своими руками?

Требования к материалам для заделки труб

Первое, что необходимо сделать, прежде чем приступить к заделке труб в ванной – определиться с подходящим материалом.

Руководствоваться при выборе материала для скрытия труб в ванной комнате исключительно эстетической составляющей изделий не совсем правильно

Критерии, на которые стоит ориентироваться при выборе материала:

• Легковесность. Чтобы конструкция не загромождала и без того ограниченное пространство, нужно подбирать материалы, для фиксации которых нет необходимости сооружать тяжеловесные каркасы. Можно задействовать обычные деревянные рейки или металлические профили.
• Влагостойкость. Повышенная влажность для ванной комнаты является привычным явлением. Используемые при ее обустройстве материалы непременно будут подвергаться ее влиянию. Поэтому предпочтение стоит отдавать тем вариантам, которые не впитывают влагу и не деформируются при ее оседании на поверхности.
• Устойчивость к воздействию химических реагентов. Без применения бытовой «химии» поддерживать чистоту в санузле довольно проблематично. При генеральной уборке помещения обработке подлежат все вертикальные и горизонтальные поверхности. А потому материалы, используемые для их облицовки, должны безболезненно переносить непосредственный контакт с бытовыми чистящими средствами.

Для скрытия коммуникаций в санузле отлично подходят декоративные МДФ плиты, стеновые панели из пластика, листы влагостойкого гипсокартона.

В облицовке стеновых конструкций интересно будут смотреться плиты декоративного оргалита, покрытые слоем меламинового ламината, и гипсовые 3D панели

Разнообразные текстуры популярных в последние годы гипсовых 3D панелей способны имитировать дерево, кирпич, мозаику и создавать на стенах причудливые узоры.

Важный момент: независимо от типа облицовочного материала, прежде чем закрывать трубы, стоит убедиться в их надежности. Закрыв трубопровод, который имеет дефекты, велик риск того, что в скором будущем придется в аварийном порядке разбирать конструкцию.

Какие элементы трубы не стоит маскировать

Некоторые элементы коммуникаций не получится замаскировать, заделав в стену. При возникновении неисправностей облицовку придется разбирать. Не заливают цементным раствором установленную недавно систему канализации или водоснабжения.

Полипропиленовые и стальные трубы прочны, однако некачественно выполненные соединения обнаруживаются не сразу. Тонкие швы дают течь, которая выявляется на следующие сутки. Трубы оставляют в свободном состоянии не менее чем на неделю.

Монтировать в стены можно такие детали:

• стальные и медные элементы, не имеющие резьбовых соединений;
• спаянные полипропиленовые трубы без соединительных элементов.

• местам установки угловых фитингов и тройников (эти места отличаются повышенной способностью к повреждению);
• соединениям, выполненным с использованием резьбовых переходников;
• местам установки приборов учета или фильтрации воды.

Рекомендации, которые помогут избежать ошибок

Специалисты советуют использовать следующее:

Убедитесь в том, что все коммуникации нормально работают

Большинство людей забывают о том, что для канализационных труб следует обеспечить уклон.
Если вы прячете водопроводные и канализационные трубы, то сделайте так, чтобы был удобный доступ к кранам, и для этого сделайте в коробе смотровой люк.
Резьбовые соединения являются наиболее подверженными протечкам местами труб, поэтому важно оценить заранее состояние уплотнителей и проверить стыки на герметичность. После сделайте сантехнические люки, которые дадут возможность выполнить ремонт при появлении течи.
Перед тем, как закрыть коммуникации, определитесь с тем, как будет расположена бытовая техника, ведь если пренебречь этим, то в будущем могут быть проблемы с тем, как подвести новое оборудование.

Можно избежать большинства ошибок, если для работ будут использованы качественные материалы, а еще важно, чтобы все было выполнено аккуратно во время ремонта. Пренебрежение такими правилами может привести к тому, что в будущем обнаружатся протечки, из-за которых придется разбирать всю конструкцию и делать дорогостоящий ремонт

Материала внешней обшивки каркаса

В качестве отделочного материала, можно использовать:

• евровагонку,
• панель МДФ,
• пластик,
• перфорированные металлические пластины (сетки).

Самым популярным для отделки коробов материалом, является (считается) гипсокартонный лист (СМЛ). Это, объясняется тем, что в дальнейшем поверхность короба из ГКЛ, можно декорировать облицовочной плиткой, пленкой, обоями или просто выкрасить в любой цвет по своему желании или в соответствии с дизайн проектом.При том, что маскирующие коммуникации экраны и короба, имеют достаточное количество достоинств:

1. Очень низкую себестоимость (при монтаже своими руками). Изготовить их можно из остатков материала оставшихся от ремонта.
2. Произвольные размеры. Особенно это касается трудно доступных для работ участков и нестандартных разводках труб.
3. Им присущ и целый ряд недостатков:
4. При возникновении аварийной ситуации с водопроводной (отопительной) трубой, для ее устранения понадобиться снимать всю обшивку короба.
5. Восстановление обшивки потребуются новые (частично или полностью) материалы.

Требования к материалам для заделки труб

Материалы должны отвечать и другим требованиям:

1. Небольшой вес. Конструкция не может занимать и без того небольшое пространство ванной комнаты. Поэтому выбирают панели или плиты, размещение которых не требует сооружения массивного каркаса. Последний можно собрать из деревянных реек или стальных профилей.
2. Нечувствительность к воздействию влаги. В ванной постоянно повышена влажность воздуха. При эксплуатации в таких условиях некоторые материалы разрушаются. Нужно выбирать изделия, не теряющие форму при впитывании влаги.
3. Стойкость к агрессивным веществам. Для очищения сантехнических приборов и пола используют химические средства. Конструкция не должна повреждаться при контакте с такими веществами. Хорошие показатели у плит МДФ, пластиковых панелей, гипсокартона.

Как спрятать трубы в туалете – 27 фото популярных способов

При ремонте туалетных комнат всегда возникает вопрос, как спрятать трубы в туалете. Ведь вид трубопровода создает впечатление «вечного» ремонта. Рынок строительных материалов предлагает много видов отделочных материалов, которые способны замаскировать технический узел.

Маскировка водопровода и канализации должна быть такой, чтобы доступ к вентилям и счетчикам был удобным. В случае поломки, маскирующая конструкция должна давать доступ к основным узлам. У многих владельцев возникает вопрос, как спрятать трубы в туалете, а, главное, чем. Существует три варианта конструкций для декорирования трубопровода.

1. Короб для труб в туалете

Одна из самых простых конструкций. Для обшивки труб пригодится гипсокартон или пластик. Такой способ довольно прост: достаточно приобрести лист гипсокартона, желательно влагостойкого. Стоимость одного листа составляет порядка 4,5 доллароов. Помимо ГКЛ понадобится профиль. Он может быть деревянным или металлическим. Лучше выбирать металлический профиль. Он бывает двух типов:

1. Направляющий. Образуют контур и крепится по 4-м углам, на расстоянии не менее 10 см. от труб.
2. Стеновой. Служат для усиления конструкции.

Короб из гипсокартона с ревизионным люком

Если высота короба меньше метра, то можно обойтись и без них. После установки каркаса, лист гипсокартона крепится к нему с помощью саморезов.

Такой короб можно облицевать плиткой и сделать незаметным. Стоимость создания короба из ГКЛ будет немного выше, чем обшивка пластиковыми панелями.

Принцип постройки короба из пластиковых панелей такой же, как и из ГКЛ. Если вкратце, то закрыть трубы в туалете пластиковыми панелями очень просто:

1. Необходимо установить каркас по периметру на расстоянии 5-10 см от труб.
2. Если высота короба больше двух метров стоит усилить конструкцию поперечным профилем либо деревянными брусками.
3. Обшить ПВХ-панелями. Метр квадратный такого материала обойдется в среднем около 5 долларов.

Способ довольно простой и малозатратный, но из-за недостатка места бывает очень сложно правильно установить короб.

Как спрятать трубы в туалете – 27 фото популярных способов За чем спрятать трубы в туалете: короб, сантехшкаф или жалюзи. Обзор популярных способов и реальные фото по их реализации.

Основные правила маскировки

Замаскированные трубы в ванной комнате.

При маскировке коммуникаций учитывают рекомендации:

1. Снижение числа соединений. Такие участки быстро утрачивают герметичность, поэтому их должно быть как можно меньше. Добиться этого получится, доверив установку водопроводных или канализационных систем специалистам. Требуется правильное составление схемы разводки.
2. Применение одинаковых материалов. Иногда невозможно обойтись без соединительных деталей. В таком случае подбирают фитинги, сделанные из того же материала, что и трубы. Так можно не бояться неравномерного расширения и утраты прочности.
3. Обустройство смотрового люка. Этот момент является обязательным при наличии приборов учета. Доступ к ним должен быть быстрым. Решением проблемы становится сооружение небольшого люка со съемной дверкой. Такие же элементы размещаются в местах соединений. Это позволит контролировать состояние проблемных участков.
4. Использование изолирующих материалов. Они препятствуют образованию конденсата на трубах холодного водоснабжения. Детали можно оборачивать поролоном или термофлексом. Эти материалы дают возможность безопасного расширения горячих труб.

Фальш-стены и роллеты

Фальш-стены – это крупные конструкции, выстраиваемые на основе каркасных блоков, чтобы скрыть сложные и громоздкие разводки труб в ванной или жилых помещениях (так как спрятать трубы отопления тоже возникает необходимость). Достоинства:

• они идеально закрывают коммуникации;
• просты в строительстве;
• скрывают недостатки стен и тем самым избавляют от необходимости декорирования не только водопровода, но и пространства вокруг.

Фальшь-стена делает коммуникации в ванной абсолютно незаметными

Недостатки:

• скрадывают много пространства, поэтому невыгодны именно в ванных комнатах стандартных квартир;
• невыгодны с точки зрения демонтажа и перестройки,

закрывают возможность к наблюдению за коммуникациями, работой систем, их координации и усложняют возможный их ремонт, так как аккуратно спрятать трубы отопления – это не значит спрятать их правильно и выгодно с утилитарной точки зрения.

Каркас, облицованный кафельной плиткой

Кафель – идеальный материал для облицовки стен или защитных коробов в комнатах с высоким уровнем влажности. Для укладки плитки требуется сооружение каркаса и обшивка его гипсокартоном. Этот процесс требует много времени и определенных умений. Пошаговая инструкция проведения работ такая:

1. Замеры области расположения труб водопровода и канализации.
2. Сооружение металлического или деревянного каркаса. Если используется второй вариант, то поверхность обрабатывается антисептическими пропитками.
3. Обшивка обрешетки влагостойким гипсокартоном, ДСП или фанерой. Для крепления используются саморезы.
4. Фиксация армирующей сетки поверх короба. Она необходима для укрепления основания, так как кафель может быть тяжелым. Для крепления сетки применяются заклепки или саморезы. Материал должен находиться в натянутом состоянии. После этого на поверхность наносится плиточный клей. Фиксировать кафель на основании можно через сутки.
5. Монтаж плитки. Чтобы он был правильный, следует предварительно разметить порядок приклеивания фрагментов. Для фиксации фрагментов используется плиточный клей. Чтобы расстояние между ними было одинаковым, используются пластиковые крестики.
6. Затирка межплиточных швов средством с антигрибковыми свойствами. Эта процедура осуществляется через 24 часа.

Выбор формы короба зависит от расположения водопроводной развязки. Иногда его следует продлить до самой мойки.

Покраска труб в ванной

Как покрасить трубы в ванной, чтобы не осталось места для коррозии, а результат сохранялся длительное время даже при повышенной влажности в ванной комнате? Правильный выбор материалов и грамотная подготовительная работа немаловажны в этом процессе.

Для покраски понадобятся:

• краска масляная или водоэмульсионная;
• грунт антикоррозийный;
• кисть плоская (флейц);
• ветошь;
• перчатки;
• шпатель, фен строительный (желательно);
• наждачная бумага.

Инструкция

• Тщательно зачистите трубы от старой краски. Лучше всего нагреть поверхность металлической трубы строительным феном и удалить все слои старой краски. Можно снимать покрытие шпателем. Затем надо прошкурить всю трубу наждачной бумагой, убирая остатки краски и ржавчину. И, конечно, очистить от пыли после выполненной работы.
• Дальнейшие работы проводите только на холодной сухой поверхности, поэтому отключите подачу воды до полного высыхания краски.
• Обработайте поверхность трубы антикоррозийной грунтовкой – это значительно замедлит разрушение металла под действием влажности в помещении.
• Краска со стыков труб всегда капает на пол, поэтому позаботьтесь о том, чтобы он не испачкался.

Труба водопровода, окрашенная в белый цвет, незаметна только на стене, облицованной очень светлой плиткой

Просмотр различных фотографий и видео о способах маскировки труб поможет найти наилучший для вас вариант.

Сантехнический шкаф

Это обыкновенный короб, маскирующий доступ к трубам, внутри которого устанавливаются полки. Такая защитная конструкция создает оптимальные условия для использования маленького пространства, хотя размеры санузла не имеют определяющего значения при выборе сантехнического шкафа для маскировки труб в туалете.

Маскирующие шкафы продаются в торговой сети, но их конструкция несложная, так что вполне реально собрать короб с полками самому по своему вкусу.

Проектировка и разметка выполняются так же, как и для короба. Сантехнический шкаф лучше разместить за унитазом. Для удобства монтажа и увеличения вместительности стоит сделать конструкцию на всю ширину стенки.

Перед началом сборки надо ясно представлять, каким будет изделие на выходе. Для этого можно сделать эскиз и обозначить на нем размещение полок, места расположения петель, на которых будет висеть шкаф, механизмы крепления и раскрытия дверей.

Есть несколько видов материала, из которого можно сконструировать сантехнический шкаф:

• ДСП;
• МДФ;
• дерево;
• пластик.

Ко всем материалам предъявляются одинаковые требования – водостойкость и возможность наружной отделки, гармонирующей с санузлом.

В домашних условиях предпочтительнее использовать древесно-стружечную плиту толщиной 16 мм. Понадобится простой набор инструментов – дрель, электрический лобзик, шуруповерт и шурупы, уровень, измерительная рулетка. Следует приобрести фурнитуру:

• петли и ручки для дверок;
• крепежные устройства;
• магниты;
• уголки для полок.

Не стоит экономить на мелочах, то есть на фурнитуре. Качественная продукция от проверенных изготовителей продлевает срок службы шкафа.

Старые элементы сантехники лучше сразу заменить на новые, стены очистить от предыдущего покрытия. После этого можно приступать к сборке каркаса из четырех составляющих частей:

• две боковые;
• задняя;
• верхняя.

Боковые элементы выполняют функцию опоры – нижними торцами их ставят на пол, а к верхним крепят крышу шкафчика. Задняя стенка занимает всю полезную высоту шкафа.

Боковые стенки следует устанавливать по уровню строго вертикально. На них будут крепиться двери, и в случае кривизны боковых панелей створки перекосятся и не закроются плотно.

Не стоит размещать их на одинаковом расстоянии друг от друга. Высоту между полками определяют по размерам предметов, которые будут храниться в этом шкафу. По ширине полки должны быть на 2-3 сантиметра уже, чем боковые стойки. Это обеспечит нужную плотность прилегания дверей или люка.

Иначе полки будет невозможно вставить на свои места, или в них появятся большие зазоры в результате корректировочных подрезаний.

После этого приступают к изготовлению дверей, которые могут быть из ДСП или жалюзийными.

Жалюзийные дверцы

Жалюзийные дверцы подходят для обеспечения доступа к скрытым в сантехшкафу трубам и устройствам для водопользования. Они не портят дизайн в санузле, способствуют циркуляции воздуха в шкафу, удобны в использовании. Для туалета лучше подойдут пластиковые жалюзи, поскольку этот материал водостойкий.

Торговая сеть предлагает широкий ассортимент жалюзи, чтобы задекорировать дверки шкафов. Их типовые размеры учитывают уже во время проектировки. Монтаж дверки сводится к аккуратному закреплению жалюзи в проеме сантехнического шкафа.

Шкаф с дверьми из ДСП

Если в качестве материала выбрана ДСП, то разумнее всего заказать дверцы в мастерской по размерам собранного каркаса или купить готовые. Эти варианты не требуют затрат времени, специальных знаний и навыков.

Количество створок и их величина зависят от модели и расположения сантехшкафа. Самостоятельно легче сделать двери распашного типа с одной или двумя створками.

Ручки подбирают и крепят после наружных отделочных работ, чтобы эти аксессуары вписались в дизайн санузла. Фальшпанелями нередко зашивают возможные щели между капитальными стенами и боками шкафа после того, как была сделана задняя стенка в туалете.

Скрытие труб в коробах

Спрятать коммуникации за пластиковыми панелями или гипсокартонными коробами представляет собой достаточно простую задачу, по сравнению со способом штробления. В данном случае объём работ существенно сокращается и все этапы реально выполнить своими руками без наличия опыта в строительстве.

Выбор пластика или гипсокартона определяется типом последующей отделки. Пластик может представлять собой полностью готовую конструкцию, которая не требует облицовки.

А в случае гипсокартоном потребуется уложить поверх плитку или любой другой подходящий материал. С технической точки зрения, пластик рекомендуется использовать для скрытия старых труб, так как к ним в любой момент может потребоваться доступ и в случае протечки он не потеряет своих основных свойств.

Установка короба выполняется в такой последовательности:

1. По предварительно измеренным габаритам, занимаемыми уложенными трубами, изготовить из бруса П-образную коробку. Она представляет собой два параллельных бруска, соединённых с наружной стороны гипсокартоном.
2. Разметить маркером места под установку короба.
3. Смонтировать короб, закрывающий трубы, при помощи дюбелей или саморезов. Интервал креплений выбрать в соответствии с весом конструкции.
4. Декорировать короб.

При самостоятельном изготовлении короба необходимо учитывать наличие разных препятствий и точек для обеспечения контроля коммуникаций.

Для этого до момента его установки следует маркером отметить соответствующие места и аккуратно их подогнать под требуемые размеры.

В случае неправильной подгонки изготавливать новый каркас не потребуется, а достаточно зазоры запенить строительной пеной или заделать штукатуркой, так как сверху будет устанавливаться декоративный слой.

Обязательно нужно учитывать, что внутреннее расстояние от стенок короба до труб должно составлять не менее 30 мм. Снаружи также рекомендуется оставить пространство под плитку или другие декоративные покрытия.

Рекомендуется делать разборный короб, чтобы при необходимости обслуживания можно было получить доступ к любому участку трубы и провести ремонтные или профилактические работы.

Альтернативной такой конструкции может выступать пластиковые короб, которые легко устанавливается и демонтируется.

Обшивка пластиковыми панелями коробов может быть выполнена с применением квадратных конструкций, одно- или многоуровневых. Преимуществом многоуровневых конструкций является возможность сохранения свободного пространства помещения и возможность закрытия стояка.

https://youtube.com/watch?v=Wq2dQZ7kZNU

Прячем трубы и оставляем доступ

Ещё один современный способ для маскировки труб в туалете – рольставни (или рольшторы), которые раньше устанавливались для защиты входных дверей от взлома. Сегодня эти конструкции получили более широкое применение в доме и выполняют следующие функции: закрывают шкаф на балконе, прячут трубы канализации и даже используются в качестве двери в кладовку.

Рольставни мобильны: они легко поднимаются и обеспечивают доступ к коммуникациям и приборам учёта. Конструкция имеет гладкую однотонную поверхность, но для большей привлекательности и уюта можно выбрать модели с рисунком, который наносится посредством фотопечати. Изготавливаются рольставни в разных размерах, а способ открытия позволяет экономить площадь туалета.

На фото совмещенный санузел с коробом, в котором оставлен доступ к канализационным трубам. В качестве двери использованы белые рольставни.

Рольставни изготавливаются из алюминия или пластика

С последними необходимо обращаться осторожно: несмотря на устойчивость к влаге и ржавчине, пластик не так прочен, как металл. Алюминиевые роллеты считаются более подходящими для туалета: их стоимость выше, но они долговечны и эстетичны

Это особенно актуально, если перегородка будет часто подниматься и опускаться.

Инструменты и материалы

Для самостоятельной установки потребуются:

• Рольставни с защитным коробом, полотном и механизмом.
• Дрель со свёрлами по металлу.
• Плоскогубцы.
• Молоток.
• Шуруповёрт.
• Ножницы по металлу.
• Отвёртка.

На фото стандартная схема изделия, состоящего из ламелей, защитного короба, направляющих шин и роллетного вала.

Инструкция по установке

Чтобы правильно выбрать короб, необходимо учесть размеры прямоугольного проёма. Приступаем к работе:

Полностью очищаем место, предназначенное для установки короба. Определяемся со способом монтажа. Если глубина сантехнической ниши позволяет, массивная конструкция устанавливается внутрь: такое расположение выглядит более привлекательно:

Если места недостаточно, короб устанавливается снаружи:

После установки короба регулируем его положение, используя уровень. Если трубы внизу мешают закрытию, то конструкция монтируется из двух частей с подъёмом в месте соединения.

Собираем полотно и прикрепляем его к валу. Устанавливаем стопор и проверяем плавность хода

Важно, чтобы ставни не скрипели и шли свободно. Для выбора модели и осуществления монтажа обычно привлекаются специалисты. Но собрать конструкцию можно самостоятельно, изучив подробное описание в этом видео:

Пластиковый экран

Пластиковый экран для сокрытия коммуникаций

Такой экран создается под ванной или помогает скрыть стояки в некоторых случаях. Пластик — материал, которому не страшна влага, а значит он идеально подходит для использования в ванной. Пластиковые панели просты в монтаже, а если потребуется, то конструкцию всегда очень просто разобрать. Кроме того, за пластиком легко ухаживать, он на протяжении длительного времени не теряет своего внешнего вида и остается красивым. Правда, чтобы сделать экран из ПВХ, придется создать каркас.

Под ванну, кстати, можно установить специальный цельный экран, который можно купить в готовом виде в магазине.

Простые методы декорирования труб

Перед тем как рассказывать вам о сложных способах того, как закрыть трубы в ванной, упомяну немного о том, как задекорировать инженерные коммуникации в этом помещении. Речь пойдет о простых способах, которые не требуют больших усилий и денежных затрат.

Уделив лишь немного своего бесценного времени, вы сможете превратить мозолящие глаза трубы в интересные аксессуары, которые будут дополнять и разнообразить дизайн ванной комнаты.

Итак, приступим:

1. Мозаика. Это интересный и необычный способ маскировки труб. Наклеив на поверхность водопровода кусочки мозаики, можно искусно скрыть их, сделав похожими на стены. То есть получится необычный и интересный аксессуар.

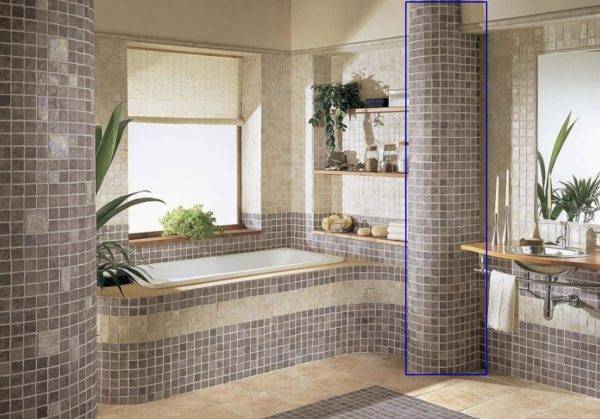

Один из вариантов декоративного оформления трубы (на фото труба выделена синим прямоугольником).

Минус такого подхода в том, что наклеить плиточки можно только на широкие детали. Но, например, я так отделывал канализационный стояк и могу вам сказать, что смотрелся он очень даже неплохо.

1. Лепнина. Имеются в виду готовые изделия из полиуретана, которые внешне похожи на лепнину. Этот материал не потребует от вас особых навыков для установки, но с его помощью можно быстро замаскировать трубы, оформив ванную комнату в аристократическом стиле.

Таким же образом можно оформить водопроводную или канализационную трубу.

Преимуществом такого декора является то, что в случае появления течи можно быстро демонтировать лепнину и устранить дефект. Минусом могу назвать то, что лепнина не очень красиво смотрится на водопроводных трубах, установленных горизонтально.

1. Металлические решетки. Отличный способ для тех, кто не знает, как замаскировать трубы в сантехническом помещении. Они выпускаются из нержавеющей стали или хромируются. Если умело сочетать их со смесителями, то можно обустроить ванную комнату в стиле хай-тек.

Металлическая решетка дает возможность оформить ванную комнату в стиле хай-тек.

Для установки можно использовать специальный каркас, который крепится непосредственно к трубам.

Однако все это я называю лишь полумерами. Если вы действительно хотите знать, как зашить трубы так, чтобы они были абсолютно не видны и не портили интерьер комнаты, тогда читайте следующий раздел.

Виды сантехнических люков

При закрытии водопроводных и канализационных коммуникаций необходимо всегда предусматривать доступ к ним — для проведения ревизии, для снятия показаний водяных счетчиков, для выполнения ремонтно-восстановительных работ в случае аварии. Поэтому следует заранее продумать, какая дверь или какой люк лучше подойдет для конкретной конструкции.

На рынке современном рынке строительных материалов производителями представлено немало подобных вариантов:

Сантехнический люк из искусственного стекла.

Люки, готовые к установке. Они могут быть изготовлены из прочного матового искусственного стекла, пластика или металла. Этот тип изделий не нуждается в облицовке — главное, подобрать его правильные размеры и оформление, подходящее к выбранной облицовке стен. Поэтому желательно приобрести оптимальную модель до начала обустройства ограждающей конструкции.

Люк-невидимка с распашной дверцей.

Люки-невидимки, состоящие из металлической рамы, на которой закреплена плита (обычно — из гипсоволоконного композита). Эта разновидность изделий предназначена для последующей облицовки тем же материалом, что и остальные поверхности стен туалета или санузла. Благодаря такому подходу дверца становится практически полностью незаметной.

Сдвижной вариант люка-невидимки.

Люки-невидимки могут иметь разную конструкцию по типу открывания — они бывают сдвижными, откидными и распашными. Варианты показаны на иллюстрациях. Кроме тог, бывают люки-невидимки, которые просто удерживаются на магнитах, и при необходимости – полностью снимаются.

Откидной люк-невидимка.

Какую из конструкций выбрать — зависит от места конкретного расположения люка. То есть его открытие не должно представлять сложностей, а в открытом виде он должен давать необходимую «степень свободы» для выполнения тех или иных операций на скрытых коммуникациях.

Люки, состоящие из алюминиевой рамы и гипсокартонной обшивки. Эти дверцы обычно не предназначены для облицовки плиткой – они остаются легкими, поэтому их или окрашивают в подходящий цвет, или оклеивают обоями.

Каркас для короба из гипсокартона

Ванная комната — это помещение, в котором постоянно наблюдается повышенная влажность воздуха. Значит, и гипсокартон для создания короба следует подбирать влагостойкий. Как правило, он доступен в продаже в формате листов зеленого цвета.Сам по себе гипсокартон имеет немало плюсов как надежный и экологически безопасный отделочный материал:

• легко режется;
• формирует эстетически привлекательную и прочную поверхность;
• позволяет создать надежную и безопасную фальш-стену или перегородку;
• хорошо сочетается со штукатуркой или керамической плиткой.

Что понадобится?

• профили;
• влагостойкий гипсокартон;
• силиконовый герметик;
• шурупы;
• дюбели;
• нож;
• перфоратор.

В чем секрет успешного монтажа маскировочного короба из гипсокартона в ванной? Четкое следование подробной схеме-монтажу, представленной ниже, поможет вам быстро и качественно спрятать трубы в ванной, не монтируя их в стену:

1. заранее продумайте, как будет выглядеть короб, сделайте наброски на бумаге, придайте вашим записям вид четкой и хорошо продуманной схемы;
2. выполните необходимые замеры, чтобы узнать, какое количество материала вам потребуется;
3. производятся расчеты, определяющие необходимое количество материалов;
4. в местах соприкосновения труб со стеной при помощи перфоратора и дюбелей с шурупами закрепите направляющие профили — так вы установите границы каркаса вашей будущей конструкции;
5. закрепите такие же профили на полу и потолке — для безупречной фиксации верхней и нижней части короба;
6. установите угловой наружный профиль и закрепите его ребрами жесткости для устойчивости, их можно сделать из тех же направляющих профилей, соединив угловой профиль полученными фрагментами с тем, что закреплен на стене;
7. обшейте каркас гипсокартоном, вырезая необходимые фрагменты ножом и вставляя между профилями;
8. после обшивки обработайте все стыки герметиком;
9. остается лишь выполнить финишную отделку поверхности короба — покрасить, оштукатурить, обложить керамической плиткой.

Если у вас стены в ванной покрыты облицовочной плиткой, то можно выполнить отделку короба в таком же ключе. Так полученная конструкция будет органично смотреться в интерьере ванной и не будет отнимать визуально много пространства.Кстати, гипсокартонные листы в ванной можно успешно заменить пластиковыми панелями. Правда, в пользу первых говорит прочность материала. Пластик при всех его плюсах все же куда более хрупкий материал.

последовательное выполнение всех пунктов монтажа приведет вас к хорошему результату

.Для лучшей наглядности — несколько видео от профессионалов.

И небольшая подборка фото с коробами из гипсокартона в ванной.

(с маркировкой ГКЛВ). Чаще всего такие листы имеют зеленый цвет, но некоторые производители выпускают его и других цветов.

1. Гипсокартонные листы, нарезанные по размеру, крепятся к каркасу саморезами с шагом 30 см. Чтобы они не мешали при дальнейшей наклейке плитки, их утапливают в гипсокартон на пару миллиметров.

Гипсокартон к профилю крепится с помощью шурупов-саморезов

Совет. Чтобы вовремя обнаружить протечку, не следует монтировать короб впритык к полу. Следует отступить от него хотя бы несколько миллиметров. Оставить следует и небольшое расстояние вверху короба для удаления конденсата, скапливаемого на трубах.

2. Дверца для смотрового люка изготавливается следующим образом. Вначале ее по периметру крепится рама из алюминиевых профилей или деревянных брусков. Каркас дверцы также делается из профилей и навешивается на раму с помощью небольших петель. Затем дверца обшивается гипсокартоном (в дальнейшем на нее можно будет наклеить плитку). Чтобы она не слишком бросалась в глаза, смотровой люк можно установить на боковой грани короба.

Готовый смотровой люк можно купить и в хозяйственном магазине

3. Если люком будут пользоваться нечасто, швы между стыками можно заделать шпаклевкой – так они будут менее заметны.

4. Зашить гипсокартоном можно и канализационный стояк. Для того, чтобы звук текущей воды не беспокоил жильцов, можно заполнить его звукоизоляционным материалом.

5. Короб, закрывающий канализационный стояк, можно оформить и в виде шкафчика с полочками. В таком случае в нем можно будет размещать запасы порошка, мыла и пр.

6. При монтаже короба под потолком внутри него можно установить светильники. Для этого в гипсокартоне заранее прорезаются отверстия для проводки.

Важно! Перед наклейкой плитки гипсокартон покрывается грунтовкой. Она поможет обеспечить надежное сцепление плитки с поверхностью

Короб из гипсокарона в ванной комнате

Основные правила

Перед тем как спрятать трубу водопровода в ванной, необходимо ознакомиться с правилами маскировки системы.

Они такие:

• обеспечение беспроблемного и быстрого доступа до резьбовых соединений и кранов;
• создание смотрового люка (при использовании пластиковых панелей);
• небольшое количество соединений в разводке;
• если в трубопроводе есть дефекты, то перед тем как спрятать трубы, проблемы следует устранить;
• изоляция труб позволит избежать появления конденсата.

Для защиты труб от перепада температур и образования капель жидкости на их поверхности используется термофлекс или поролон.
