Механические труборезы для труб
Механический труборез для труб предназначаются для высоких нагрузок. Они производят чистый разрез под прямым углом. Отличительная способность этого вида состоит в возможности быстрой настройки для функционирования в своем диапазоне.
В корпусе большинства механических моделей имеется складная зенковка, которая убирает заусеницы.
Рукоятка, как правило, в данных механизмах оснащена запасным нарезающим роликом. Механические приспособления способны выполнять холодную резку со сменой роликов для надрезания.
В основном ролики для нарезки в данных механизмах производят из высококачественной легированной стали. Это увеличивает срок их использования.
Видео
Такой вид механических устройств, как ручной выделяют легкостью в использовании. Но, использовать его можно только для тонкостенных стальных труб.
Стоимость на такие виды находится в рамках от 300 до 3 тысяч рублей
Мастерам, решившим приобрести надежный труборез для труб, рекомендуют обращать внимание на более высокую цену. Как правило, она становиться залогом качества механического прибора
Оборудование с трещоткой
Труборез для труб с трещоткой применяют для стальных труб с тонкими стенками. К преимуществам данного приспособления относят:
- оснастку телескопической направляющей с трещоткой;
- автоотвод пружины;
- скорость регулирования;
- выдвигаемый гратосниматель внутри;
- нарезной диск в рукоятке.
Надежная и компактная трещотка дает возможность сделать срез на стальной трубе коротким вращательными движениями с шагом в десять градусов. С такими устройствами очень удобно выполнять работы в труднодоступных зонах. Действия в данном случае производятся максимально быстро и с небольшими затратами времени.
Видео
Купить такие приборы можно от 500 рублей. Цена на устройства бывает разной, ее следует уточнять у специалистов компании. При этом они объяснят, чем продиктована цена в каждом конкретном случае, и посоветуют инструменты от самых хороших изготовителей.
Почему не стоит использовать ножовку
Чтобы обрезать трубы ровно, необходимо правильно выбрать инструмент. Первоначально следует определиться с тем, какие изделия будут установлены. Если они пластиковые, то труборез не обязателен. С задачей прекрасно справятся и специальные ножницы. Дело в том, что у пластиковых аналогов стенки тонкие, поэтому большого усилия прикладывать нет необходимости, следовательно, и специальный инструмент для этих целей не нужен.
А вот медные трубы обрезаются только труборезом, особенно, если предназначены они для водопровода. Только с помощью этого инструмента можно сделать ровный срез, исключив при этом внутренние загрязнения. Это же касается и стальной трубы.
В каких случаях нужен труборез?
Металлопластиковая труба представляет собой сборную конструкцию как минимум из 3 слоев: из тонкого слоя алюминия – каркаса, и двух слоев полипропилена. Соединение элементов слоеной конструкции осуществляется лазерной сваркой. Используется металлопластик в сантехнических работах для прокладки водопровода, а так же для разводки контура отопления.
Трубы довольно мягкие и резать их не так сложно. Подойдет и ножовка по металлу, и даже обычный нож с зубчатым лезвием. Конечно, произвести один срез таким инструментом можно, но заниматься этим на постоянной основе не согласится ни один строитель.
Тонкостенные трубы маленького диаметра режут ножницами по металлу, но если ширина больше 40 мм, используют профессиональное оборудование
Так же часто строители обходятся угловой шлифмашинкой – болгаркой. Да, диск по металлу легко проходит сквозь тонкую алюминиевую фольгу, но на рабочем месте остается много мусора, отходов.
Это шумно, нужно подключать электропитание, а саму трубу каждый раз зажимать в тиски для фиксации. А если нужно отрезать часть установленного трубопровода в труднодоступном месте, болгаркой туда точно не подобраться.
Отрезать трубу непрофессиональным инструментом нежелательно. И дело тут не только в сложности с точки зрения физического труда. Срез получается не гладкий, с зазубринами и стружкой. Его придется дополнительно зачищать, иначе система будет работать со сбоями.
Техника резки
Техника проведения работ
Самостоятельная резка может проводиться с изделиями диаметром от 5 до 30 см. Так что, если изделие не попадает в эти границы, лучше всего обратиться к профессионалам.
При проведении любых подобных манипуляций важно помнить об основных правилах:
- Металлопластиковые изделия очень чувствительны к температуре, так что в жаркую или холодную погоду могут возникнуть некоторые проблемы. Материал легко сжимается и расширяется, что затрудняет определение истинных размеров.
- Металлопластиковые, как и полипропиленовые трубы, можно резать любыми подручными средствами. Но во избежание разных негативных последствий лучше всего это делать особыми инструментами.
- Отличным инструментом является специальный самозатачивающийся нож. Но если планируется проведение работ по замене одного участка на другой, лучше отказаться от инструмента в пользу ножниц.
- Материал достаточно хрупок. Прикладывание слишком больших усилий чревато появлением трещин или специфических деформаций. Допустимую нагрузку можно увидеть в паспорте изделия, который был выдан в момент монтажа водопровода.
- Тип резки напрямую зависит от долей металла и пластиката в изделии. Если металла больше, то при резке трения должно быть, как можно меньше. В противном случае большая доля пластика подразумевает большую интенсивность работ с большим трением.
- Перед началом работ обязательно нужно убедиться, что по трубе не идет вода или газ. Нужно перекрыть все краны и немного подождать.
- После завершения работ нужно как следует очистить внутреннюю часть от мусора, который может привести к засорам или сломать специализированное оборудование.
Использование электронных инструментов для резки не считается разумным, так как специфика материала на это не рассчитана. Можно справиться ручными средствами.
Полезные советы выбирающему труборез
В плане чугуна, пластика и прочих иных материалов дела обстоят иначе. Медные трубы тонкие, при большом давлении они легко ломаются и мнутся. Получается, так, что для медных вариантов подойдет и подходящий труборез, который рассчитан на это. Лезвие в каждом случае изготавливается из легированной стали, чтобы от царапин не ржаветь. Резка пластика своими руками и вовсе выполняется без использования трубореза – ножницами, что рассчитаны на такой толсты пластик. Единственный недостаток в этом случае – руки быстро устают, если приходиться много работать вручную, да и часто на рынке попадаются плохие подделки, которые после первой трубы затупятся.
Роликовые варианты дают более качественный результат, так как там используются направляющие и режущие ролики – срез получается гладкий и ровный, но такой труборез медленно работает. Если работать приходиться быстро и много, то лучше возьмите аккумуляторный электрический вариант, который режет быстро и оперативно. Да, нередко результат среза приходится обрабатывать напильником, но даже с учетом этого такая резка выходит быстрее. Также для тонких вариантов подходят и специальные ножницы-пистолет, но они дорогие, хоть и хорошие. Поэтому в плане соотношения цена-качество лучше выбрать электрический вариант – надежнее, практичнее, резать получается сразу несколько вариантов материала.
ПОСМОТРЕТЬ ВИДЕО
Если вы считаете, что и такая электрическая модель не для вас, то выбирайте телескопический или храповой вариант, такой механизм напоминает ножницы, но к нему прикладывается меньше усилия. После окончания отрезания сечение трубы нужно обработать, чтобы не было заусениц и сколов, что потом помешают нормальной сварке. Желательно даже сделать фаску, чтобы скреплять трубы вышло удобнее. В том случае, когда вы в работе используете металлопластиковые трубы, то для верности купите резак для стального материала, чтобы в случае чего оставался запас прочности.
Итак, мы разобрались в том, какие бывают модели труборезов, знаем, как правильно выбирать такие варианты для работы с сантехникой разного рода, типа и сложности монтажа.
Конструктивные особенности труборезов
Производители изготавливают ручные механические и электрические резаки для точного раскроя продукции из полипропилена.
Аккумуляторный резак для полипропиленовых труб
При выборе инструмента учитываются:
- Объем предстоящих работ.
- Качество лезвия. Оно должно быть создано из легированной стали.
- Минимальный и максимальный диаметр разрезаемых труб.
Режущее оборудование обычно создается с металлическим корпусом. Предпочтение у моделей из алюминия. Устройства с корпусом из стали отличаются большим весом.
Поэтому они менее удобны в работе. Тем более при резке труб ПП не нужно прикладывать больших усилий. Алюминиевые корпуса прекрасно выдерживают создаваемые нагрузки.
Выпускаются модели, у которых можно менять режущие части. При больших объемах работ применяется именно такой инструмент. При отсутствии возможности смены лезвия придется покупать новое приспособление. Этот нюанс не учитывается при разовых работах.
Гильотинные
Этот тип инструмента отличается простой конструкцией и способностью точно отрезать прямолинейные трубные детали. Выпускаются ручные и с электрическим приводом гильотинные модели. В конструкции оборудования присутствует лезвие, которое строго перпендикулярно опускается на трубу.
Большинство ручных приспособлений способны разрезать продукцию с диаметром до 70 мм. Выпускается также инструмент, позволяющий работать с деталями сечением 100-150 мм.
Такого диапазона вполне достаточно, чтобы выполнить монтаж водопровода и отопления в квартире или коттедже. Промышленные модели позволяют резать трубы большего диаметра.
Гильотинный труборез состоит из следующих основных частей:
- острое лезвие обычно с тефлоновым покрытием;
- зажим для трубного элемента, открывающийся снизу;
- ручка со штоком, позволяющим создавать плавно увеличивающееся давление.
Гильотинный инструмент не предназначен для выполнения работы в ускоренном режиме. Причиной этому служит шток, который после каждого реза приходится выкручивать в обратном направлении.
Храповые
Такие приспособления конструктивно похожи на ножницы. Устройства имеют две ручки и одно лезвие. В конструкции присутствует также полукруглый упор для размещения разрезаемой трубы.
Ножницы полипропиленовых труб
Храповый механизм — это трещотка. Он плавно двигает нож при минимальных прикладываемых усилиях. С помощью такого инструмента обычно разрезают трубы диаметром от 15 до 30 мм. Если лезвие тупое, изделие из полипропилена сминается.
При резком нажатии на храповый механизм может произойти деформация стенок трубных деталей. Поэтому работать с инструментом нужно максимально аккуратно. Также труборез держать строго перпендикулярно относительно оси.
Даже небольшое отклонение в сторону приведет к получению косого среза. В этом случае торец приходится подтачивать. Если же он еще и замят, тогда дополнительно используется калибратор для его расправления.
Храповые труборезы изготавливаются также в пистолетном исполнении. Такие модели, позволяют получать более ровный срез при еще меньших усилиях.
В их конструкции присутствует пружина, возвращающая нож в исходное положение. Пистолетные храповые труборезы подходят для нарезки трубных деталей с твердыми стенками большой толщины.
Роликовые
Устройства выполняются в форме крюка, внутри которого располагается один или несколько подвижных колесиков. Разрезаемая труба размещается именно на роликах.
Роликовый труборез для полипропиленовых труб
В конструкции также присутствует острое колесико. С его помощью выполняется раскрой деталей. Режущий ролик размещен на телескопическом удлинителе. Он выдвигается из рукоятки.
Разрез детали трубопровода осуществляется путем поворота роликового приспособления вокруг зажатой заготовки. Количество оборотов зависит от толщины стенок. При этом резец каждый раз подтягивается с помощью поворота винтового механизма.
Роликовый инструмент выполнят быструю резку полипропиленовых труб. Самое главное, точно установить резак на отмеченную линию реза.
Во время раскроя нельзя сильно прижимать ролик к полимерной поверхности. Иначе в материале образуются микротрещины. Из-за них уменьшаются прочностные характеристики, что приводит к образованию сколов.
Отрезать часть прямолинейной детали нужно плавно. Это правила необходимо строго соблюдать при работе с толстостенными трубами большого диаметра.
Производители труборезов
Как мы уже говорили выше, изготовить труборез ручной для стальных труб своими руками можно, однако это того не стоит, ведь купить его можно в магазине по невысокой цене от следующих производителей:
- Virax;
- Rothenberger;
- Jonnesway.
Компания Virax – французский производитель, выпускающий профессиональное и полупрофессиональное оборудование для работы с трубами из различных материалов. Среди их инструмента своим качеством особенно выделяются гидравлические трубогибы, роликовые труборезы, трубные прижимы, фаскосниматели, а также газовые и сантехнические ключи.
Rothenberger – немецкая компания, которая на протяжении 60 лет занимается изготовлением следующих инструментов:
- Монтажных;
- Буровых установок;
- Инструмент для прочистки водопроводов;
- Инструменты и материалы для работы с различными трубами.
Тайваньская компания Jonnesway также выпускает качественное оборудование по невысокой цене, однако отличается она своей пожизненной гарантией на труборезы.
Заключение
В заключение необходимо сказать, что качественный ремонт или прокладка трубопровода невозможна без подходящего трубореза, ведь без него вы не сможете добиться точности и надёжности, а кроме того, затратите кучу времени и сил.
Чем и как не стоит резать полипропилен?
Помимо вышеперечисленных специализированных труборезов полипропиленовые трубы вполне можно нарезать:
- ножовкой;
- электролобзиком на тихом ходу;
- изнутри дрелью с дисковой насадкой.
Одно «НО». Края трубы в результате использования этих “подручных” инструментов получаются рваными. Это не только некрасиво, но и недопустимо.
Перед спаиванием трубные торцы должны быть зачищены от всех заусенцев и выровнены, иначе соединение получится непрочным. Подобная агрессивная резка практически всегда приводит к проблемам на монтируемом трубопроводе в будущем.
Использовать болгарку не рекомендуется. Из-за высокой скорости вращения ее диска полипропиленовая труба начнет нагреваться и плавиться. Подобная ситуация может произойти и при применении электрического лобзика, если его включить на всю мощность.
Этими инструментами пользоваться для разрезки пластика следует только в крайнем случае, когда ничего иного под рукой нет.
Если пластиковую трубу приходится резать ножовкой, то делать это надо, установив ее в стусло, – на весу производить нарезку крайне не рекомендуется, получить ровный аккуратный край так будет сложно
Независимо от выбранного инструмента сильно давить им на полипропиленовую трубу при резке нельзя ни в коем случае. Это касается применения как болгарки, так и профессиональных труборезов.
Усилия следует наращивать постепенно, иначе пластик может попросту треснуть. При сильном давлении в трубных стенках из PP могут произойти невидимые глазу разрушения, которые потом приведут к порыву трубопровода.
Есть еще один аргумент против сильного надавливания режущего инструмента на трубу из полипропилена – деформация в плане геометрии. Стенки в месте такого нажима начинают проминаться, из-за чего срез в сечении из круга превращается в овал. А торец для сварки с фитингом должен быть идеально круглым. Придется выправлять его потом калибратором, что потребует времени и сил.
Чтобы не допустить сгиба стенок, в разрезаемую трубу следует вставить пару круглых брусков из дерева чуть меньшего диаметра. Нож должен будет при резании полипропилена проходить между ними. Так пластик точно не согнется, а разрежется как надо.
При резке пластиковых изделий смазывать и охлаждать их водой не нужно, это приходится делать только при разрезании металлических труб
Категорически не стоит для резки использовать ленточную пилу либо циркулярку. Полипропилен слишком мягок и одновременно слишком хрупок для них. С одной стороны, трубу может вырвать из рук, а с другой – без сколов и трещин в месте среза здесь точно не обойдется.
Применять для раскроя труборезы, предназначенные для труб из металлов, тоже не рекомендуется. Ножи у них выполнены из другого материала с несколько иными характеристиками.
Пластик они будут не резать, а рвать. Исключением являются лишь универсальные инструменты для всех видов трубопроводов. Но стоят они немало, это больше вариант для профессиональных сантехников.
Виды
Существуют разные ножницы для пластиковых труб, отличающиеся конструкцией, принципом функционирования и областью использования. Модели, используемые в бытовых целях для ремонта дома, как правило, управляются вручную и имеют доступную стоимость. Модели, предназначенные для резки труб водоснабжения и отопления, функционируют на электрическом приводе.
Прецизионные
Их конструкция проста, мастер для работы использует только одну руку, что облегчает процедуру. Главная задача подобного инструмента: разрез полипропиленовых и пластиковых трубопрокатов, диаметром от 2.5 мм до 42 мм. Однако продаются также специальные модели, которые подходят для труб с диаметром до 70 мм.
Нож изготавливается из легированной стали, что придает дополнительную прочность, а его острая заточка гарантирует получение идеального отреза. Инструмент с трещоточным механизмом лучше всего подойдет для бытовых целей.
Ножницы для труб из пластика применяются также для армированных и металлопластиковых трубопрокатных изделий. Основное отличие состоит в применяемом материале резца. Инструмент, предназначенный для полипропиленовых труб, обладает стальной разновидностью с мелкими зубцами, которые обеспечивают максимально плотный захват.
Выбирая прецизионное оборудование, акцентируйте внимание на следующие моменты:
- острота резака и возможность его замены, если планируется использование в течение длительного периода;
- комфорт при работе: мягкость хода (может быстро натереть ладонь при механической нагрузки) и удобство размещения (не должен скользить).
Роликовые
Самые простые типы представляют собой крюк, на внутренней стороне которого расположены подвижные ролики. В процессе разрезания пластиковая труба медленно проворачивается по этим роликам, в следствии чего происходит надрез. Пружина и усилие, прикладываемое рукой, обеспечивают приближение и отдаление резца.
В отличие от прецизионных, роликовые ножницы задействования двух рук, т.к. необходимо придерживать не только их, но и клапан, который выдвигает нож. Данное устройство делает аккуратный разрез и не так сильно сжимает трубу, как прочие виды.
Главная трудность в процессе резки: необходимость удержания в перпендикулярном положении. Если нарушено это требование, результатом станет неисправность ножа.
С храповым механизмом
Подобный тип является усовершенствованной и соответственно, более дорогой версией роликовых ножниц. Храповый механизм предоставляет возможность более удобного использования и отсутствия необходимости прикладывания ощутимого нажима. Это во многом достигается из за наличия рейки для нарезки и упора.
Опора в инструменте широкая, она необходима для надежного закрепления колена. Это устраняет потребность следить за тем, чтобы труборез располагался ровно и перпендикулярно.
Соответственно, наличие упора снижает вероятность случайной смены положения, повреждения и получения неровного среза. Лезвие ножниц для труб из пластика очень острое, что позволяет ему скользить максимально мягко.
Аккумуляторные
Инструментарий работающий от аккумулятора представляет собой улучшенную версию ручного устройства. Мастеру, осуществляющему процедуру, не надо прикладывать усилия, т.к. лезвие и элементы для фиксации начинают работать от аккумулятора.
Труборез с электрическим мотором, способен осуществить максимально равномерный отрез и обладает большой скоростью произведения работ. Благодаря высокой скорости резки, это приспособление считается профессиональным оборудованием и применяется рабочими для прокладывания протяженных магистралей для водоснабжения или отопления.
Их эксплуатация проста: в специальном фиксаторе размещают область трубы, которую нужно разрезать, затем активируется мотор, после чего работа выполнена.
Гильотина
В качестве профессионального оборудования, помимо аккумуляторного трубореза, также используются ножницы – гильотины. Они не требуют прикладывания усилий и гарантирует быструю и ровную резку труб, поэтому применяются для прокладывания сетей большой протяженности. Подходят для больших труб с диаметром от 60 мм до 360 мм.
Ознакомиться с видео
Как выбрать ножницы для полипропиленовых труб
Также для сравнения отдельно стоит отметить, что на производстве часто используются станки – гильотины. В них закрепляется труба, на нее сверху направляется лезвие (оно остро заточено и на него нанесено тефлоновое покрытие для лучшей производительности). Такие станки могут иметь электрический или механический двигатель, который осуществляет запуск режущей части.
Разновидности труборезов для металла
Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:
- по типу привода;
- по типу режущего элемента.

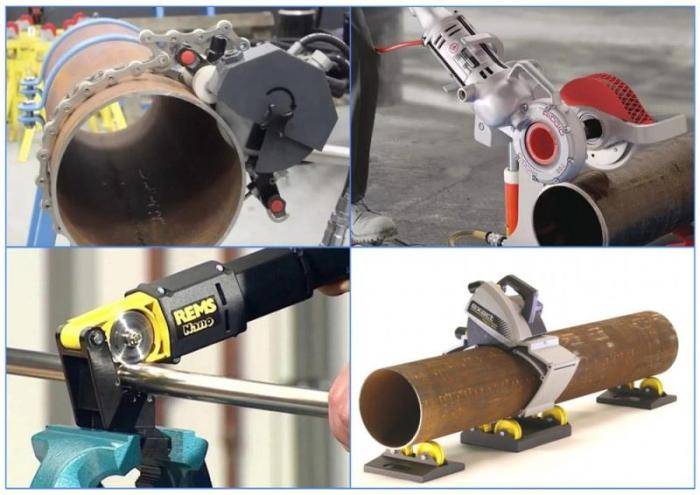

Труборезы с различными приводами
Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:
ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.
Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;
электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.
Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;

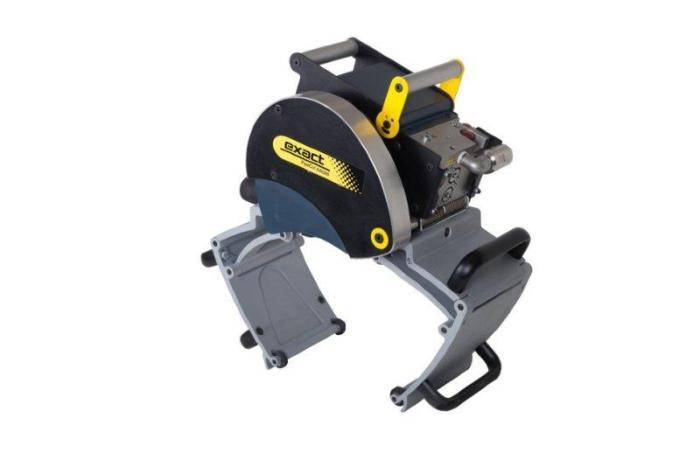

Электроинструмент для резки металлических труб
Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.
гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.
Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;

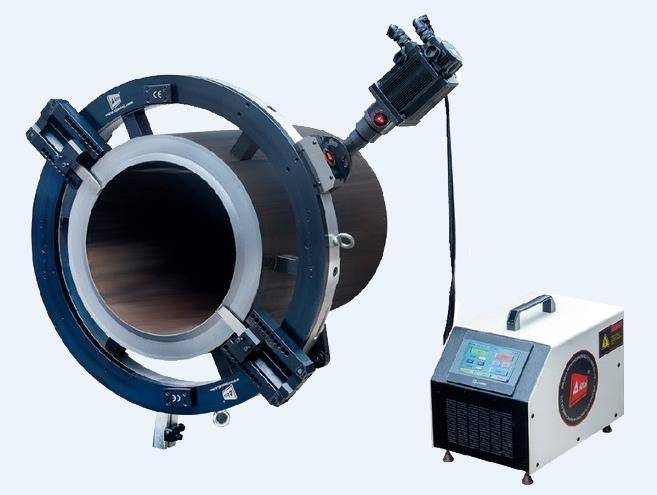

Гидравлический инструмент с системой управления
пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.
Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.
Инструмент для резки труб из металла с пневмоприводом
Виды режущего элемента
На труборезах с разными приводами в качестве режущего элемента могут быть использованы:
ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.
Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;
Роликовый ручной инструмент для резки
Роликовым труборезом можно отрезать трубу диаметром до 100 мм.
диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;
Электроинструмент с режущим диском
резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;
Труборез резцовый цепной
пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.
Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.
Труборез с пилой
