Какой уклон канализационной трубы считается оптимальным в различных ситуациях

Ливневая канализация, и ее уклон

Ливневая канализация необходима для организации удаления вод с крыш домов после осадков в виде дождя или мокрого снега. Основными конструкциями системы являются дождеприемники. Уклон данных конструкций обычно составляет 0,02м (2 см).

Интересно, но иногда сюда можно отнести организацию стока вод от кондиционера.

Особенности монтажа

Для того, чтобы правильно установить ливневки, необходимо учитывать:

• Тип грунта на участке;
• Среднее количество осадков в месяц или год;
• Общую площадь слива;
• Расположение подземных коммуникационных систем.

Если невозможно организовать монтаж канализационной системы строго по нормам, документация позволяет произвести уменьшение уклона дождевой канализации по 2 миллиметра на каждый метр системы. То же самое происходит при обеспечении дренажного стока воды.

Типы канализационных систем

По способу перемещения сточных вод существует два типа канализационных систем – самотечные и напорные.

Самотечная канализация использует принцип перемещения стоков в направлении сброса под действием собственной массы. Движение провоцируется наклонным расположением трубопровода. Это наиболее распространенный тип канализационных систем.

Схема самотечной канализации с использованием септика

Напорная канализация перемещает сточные воды принудительным путем, с помощью насоса. Фекальный насос поднимает сточную массу на нужную высоту. Напорную канализацию применяют в тех случаях, когда расположить трубопровод под нужным уклоном нельзя, соответственно,самотечный сброс невозможен.

Схема отвода стоков жилого дома с применением напорной канализации

Причины замены самотечной канализации напорной:

• Коллекторная труба находится ниже уровня централизованной канализационной сети. Подобная ситуация возникает при расположении здания в низине или наличии в подвале точек сброса стоков, например бассейна или сауны.
• Дом построен на участке с неровным рельефом (холмы, складки местности). Привязка к рельефу лишает возможности проложить трубопровод под нужным уклоном.
• По техническим условиям приходится применять трубы меньшего диаметра, чем положено в соответствии с расчетами. В этом случае при самотечном сбросе долго проходит вода и забивается канализация.
• Характеристики грунта не позволяют вырыть для коллектора траншею нужной глубины.

Стоимость оборудования и затраты на эксплуатацию напорной канализации выше по сравнению с самотечной. Для исправного функционирования системы необходима электроэнергия и трубы повышенной прочности. По этой причине самотечной канализации отдают предпочтение, если существуют условия для ее обустройства.

Технология укладки трубы

Правильная технология прокладки такая: сначала копаем траншеи с некоторым запасом по глубине. Далее делаем песчаную подушку 10-15 см, проливаем ее, и сверху на нее укладываем фанину.

Контролируем уклон – эту работу, на коротком участке (до 10- 15 метров) можно выполнить при помощи уровня со специальной отметкой, соответствующей уклону 2 см/м!

На участках со сложным рельефом или со значительной длинной прокладки мы, конечно, рекомендуем использовать нивелир.

Трубы обсыпаем песком, а во избежание дальнейшей усадки, проливаем его и трамбуем.

В обязательном порядке производим подбитие пазух- под трубой не должно оставаться пустот!

Сверху трубу на 10-15 см опять же укрываем песком, а вверх траншеи естественным вынутым при копке грунтом.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Выражение – чем больше уклон – тем лучше и быстрее сток – ошибка, которую не следует допускать, во избежание последующего демонтажа совершенно новой канализации.

Возможные уровни уклона сточных труб

Определение наибольших и наименьших показателей выполняется, ориентируясь на диаметры труб. Для высчитывания самого уклона используется следующее определение: один погонный метр (далее просто — 1м). К примеру, в случае с конструкцией, диаметр которой 110 мм (1,1 см), нужно организовать уклон, равный 20-ти мм на каждый 1м трубопровода.

Для подсчёта уклона сточного канала на 1м нужно высчитать соотношение высоты этого канала к протяжённости непосредственно всей конструкции.

Так, если диаметр трубы 50 мм (5 см) и длина 1м, потребуется, чтобы нижний конец сточного канала был на 30 мм ниже его начала. Нормативная литература также указывает на максимальный уклон канализации — 150 мм (15 см) на 1м.

Подсчёт для труб, диаметр которых 110 мм

Для понимания последовательности выполнения мелких расчётов необходимо выполнить решение одной задачи. Ниже рассматривается, как рассчитать наклон канализационной трубы, диаметр которой составляет 110 мм для наружного стока в септик.

Поскольку данный вид конструкций считается наиболее встречаемым в случаях укладок системы. Если брать в расчёт стандарты по ГОСТу, наименьший наклон сточной трубы вышеуказанного диаметра должен составлять не менее, чем 20 мм (2 см) непосредственно на каждый погонный метр дренажа.

Предположим, имеется труба диаметр которой 110 мм (11 см) и длиной 6 м (600 см). Уклон для трубы с таким диаметром по ГОСТУ — 0,02 м (2 см или 20 мм). Получаем формулу: 6*0,02=0,12 м.

Выходит: при длине трубы 6 м (600 см) её уклон составит 12 см (120 мм). Данной формулой позволяется выполнить определение уклона для сточного канала абсолютно любой длины.

Наклон канализационного канала можно высчитать в градусах. Однако, чаще всего, подобное восприятие весьма и весьма неудобно. Кроме того, в сети интернет можно найти специализированные онлайн-калькуляторы и таблицы, позволяющие определять нужный уклон.

Расчетный и оптимальный уровень наполняемости трубы

При работе на слив, для обеспечения самотека в трубопроводах должно присутствовать обычное атмосферное давление, поэтому наполнение их не может быть полным. В связи с этим показатель степени наполняемости канализационной трубы 110 мм для наружной канализации приобретает одно из ключевых значений.

Он обозначает то количество жидкости, которое должно обязательно присутствовать в самотечной канализации во время работы. Этот показатель называется коэффициентом и равен отношению высоты потока к диаметру трубопровода, h/d.

Если отношение равняется единице, труба заполнена на 100 %. Расчетное же заполнение всегда частично и составляет 70 %. Минимальный уровень отражен в строительных нормах и правилах и равен 30 %.

Монтаж внутренней канализации

При прокладке внутренней системы отведения сточных вод необходимо выдержать необходимый уклон, не допуская провисаний и перегибов элементов на участках канализационной системы. При монтаже системы необходимо учитывать, что на каждом участке, в зависимости от назначения и сечения трубопровода, необходимо соблюдать разный угол наклона. Для наглядности предлагаем ознакомиться с таблицей уклонов элементов от различных точек водоотвода.

Как выдержать необходимые уклоны? Отбить уровень при помощи специализированного инструмента (водяного, лазерного уровня или нивелира), после чего следует начертить схему укладки на стене, линии которой и использовать для создания штроб на каждом участке системы. Если штробить стены невозможно или нецелесообразно, для фиксации элементов используйте специальные стеновые держатели.

Задание уклона при монтаже канализационной трубы

Непосредственному монтажу системы канализации предшествует правильный подбор фитингов и труб нужного диаметра. При этом нужно учитывать следующее:

• Сантехнические точки подключаются к канализации с помощью патрубков, диаметр которых должен соответствовать диаметру трубы.
• Для расчета диаметра следует воспользоваться данными, указанными в данном обзоре. Более детализированную информацию можно получить в СНиП — 2.04.01-85.

Учитывая, что внутренняя сеть канализационных труб в основном располагается вдоль стен, для задания нужного уклона при монтаже можно использовать проекцию, предварительно отрисованную на стенах. При этом, в опорных точках по заданной линии устанавливаются кронштейны (хомуты), которые в дальнейшем упростят монтаж и будут удерживать трубы в рабочем положении.

Схема труб канализации

Для задания оптимального ула наружной канализации в выкопанной под рассчитанным уклоном траншее создается монтажная подушка из песка. После полной сборки труб на песчаном основании, всю систему дополнительно проверяют уровнем и, при необходимость, корректируют по месту (добавляют или удаляют лишний песок).

Наружная канализация, при залегании выше уровня промерзания грунта, требует дополнительного утепления. Иначе сточные воды могут замерзнуть в трубах, что приведет к их разрыву и выходу из строя всей системы. Уровень промерзания необходимо уточнять для конкретного региона.

В качестве заключения стоит отметить некоторые моменты, которые прямо или косвенно относятся к теме задания уклона канализационной трубы.Так, при установке канализационной системы в помещениях дома стоит периодически проверять усадку отводных труб и, при необходимости, проводить регулировку уровня наклона. При устройстве скрытой канализации перед окончательным монтажем нужно тщательно проверять герметичность соединений и предусмотреть наличие смотровых люков.

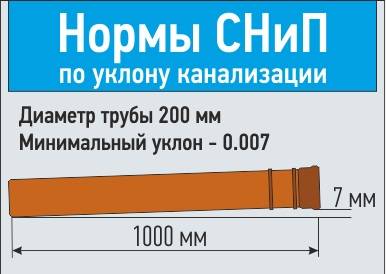

Минимальный и максимальный уклон канализации на 1 погонный метр по СНиПу

В частных домах устанавливают трубы диаметром 50, 110, 150 и 200 мм. Сечение выше 200 мм применяют на промышленных объектах, для которых имеются свои правила.

Уклон канализации на 1 метр согласно СНиП для каждого размера трубы:

• 50 мм – уклон 3 – 3,5 см на погонный метр;
• 100 – 110 мм нужно укладывать с наклоном 2 см на метр;
• 150 мм – 1 см;
• 200 мм – 0,5 – 0,8 см на метр.

Пример: длина трубы диаметром 50 мм – 7 метров до первого поворота. На каждый метр необходимо углубить ее на 3 см. 3Х7=21 см. То есть, между верхней и нижней точкой разница должна составлять 21 см. После поворота трубу  продолжают вести вниз с уклоном. Если она переходит в более широкую часть магистрали, то начинают действовать нормативы, касающиеся нового сечения, то есть уклон уменьшается.

Вычисление для частного дома

Уклон труб большого диаметра

При монтаже канализации частного дома делают предварительные расчеты, чтобы в конечном итоге наполненность трубы оказалась на уровне 30%, максимум 50%. Для частного дома при монтаже наружной канализации устанавливаются трубы большего диаметра, учитывая количество точек слива – 1 – 2 унитаза, 2 – 3 ванных или душевых, кухня, 1 – 2 стиральных машины. Мойка для автомобиля, которая находится в гараже, сливает стоки в общую канализацию. Если имеется баня или сауна со встроенным бассейном внутри, то диаметр наружной канализационной трубы должен быть не менее 200 мм.

Для частного дома важнее правильно обустроить внутреннюю канализацию, чтобы вывести стоки во внешнюю трубу. Именно внутри чаще всего бывают засоры. Если заниматься укладкой труб самостоятельно, необходимо всю магистраль нарисовать на стенах и отметить проблемные места, чтобы можно было вызвать специалиста и попросить помощи. Если по рисункам все совпадает, можно приступать к монтажу. Перед заделкой труб в декоративные панели стоки проверяют, засекая время прохождения ими участка магистрали.

Много проблем доставляет жильцам неправильно обустроенный выход внутренней магистрали во внешнюю трубу.

Расчеты для наружной канализации

Уклон труб наружной канализации согласно СНиП

Правила монтажа наружной канализации предусматривают:

• Беспрепятственный вывод внутренней магистрали через отверстие в фундаменте, которое должно быть больше диаметра трубы. Это необходимо на тот случай, если произойдет усадка и бетонные конструкции начнут давить на пластиковую трубу, что вызовет ее повреждение. Может образоваться обратный уклон, что чревато застоем воды и фекальных масс в санузлах.
• На выходе трубу помещают в металлическую оболочку и обматывают пенопластом, чтобы снизить риск повреждения и промерзания в зимнее время.
• Внутренние трубы не предназначены для укладки в грунт, так как имеют другие технические характеристики и не способны длительно выдерживать агрессивные условия внешней среды.

Закладку внешней магистрали проводят не выше 50 см от поверхности земли, так как коммуникации промерзают зимой и потребуется применять гидродинамические машины для устранения льда внутри. С расчетом на уклон траншея делается тем глубже, чем ближе к септику подходит труба. Уклон трубы диаметром 110 мм для наружной канализации должен равняться не менее 1,5 – 2 см на погонный метр.

как посчитать, методы, как перевести градусы в промилле

Способы вычисления склона в процентах

Единицей измерения крена, в зависимости от его величины, бывают градус, процент, промилле — тысячная доля целого числа: 1‰ = 1/10% = 1/1000 от 1. Физический смысл уклона — отношение перепада высот к длине участка, на котором это наблюдается. По сути — тангенс угла: превышение 12 метров на отрезке дороги в сто метров выражается величиной 0,12 (тангенс) = 12% = 120 ‰. То есть чтобы сделать расчёт уклона в промилле, надо умножить процентный показатель на десять.

При выполнении планировочных работ на земельном участке приходится прибегать к измерениям крутизны косогоров. Сделать это можно несколькими методами:

1. С помощью нивелира выполняются все необходимые измерения, а потом несложными вычислениями формируется уклон в процентах. Как считать: перепад высот делится на расстояние между точками замеров, и результат умножается на сто процентов.
2. По плану земельного участка, если на нём вынесены отметки рельефа местности. Разница высот между необходимыми точками считывается с рисунка, а расстояние замеряется масштабной линейкой. Дальнейшие вычисления аналогичны предыдущему способу.

Кровельщики часто сталкиваются с необходимостью определить фактический скат крыши, и знают, как рассчитать уклон с помощью специального инструмента, называемого уклономер. Конструкция приспособления несложная: на рейке закреплена рамка с закреплённым внутри транспортиром и маятником, имеющим груз и указатель. Основу прибора ставят на нижнюю поверхность измеряемого участка кровли, и стрелка обозначит угол.

Определение угла наклона через тангенс

Из тригонометрии известно, что тангенс — дробь, в основании которой прилежащий к углу катет, а поверх — противолежащий (перепад высот). Чтобы определить уклон кровли в процентах и градусах через тангенс, понадобится выполнить замеры:

• высоты от потолочного перекрытия до конька кровли;
• расстояния от края ската до проекции верхней линии смыкания двух плоскостей.

Сделав несложные расчёты, получают некоторое значение и по таблице Брадиса или с помощью инженерного калькулятора находят соответствующее число градусов для искомого угла. Как посчитать уклон в процентах — определено выше: высоту конька делят на половину ширины чердачного перекрытия, если скаты равной величины. Или на проекцию каждой из поверхностей кровли, когда размеры сторон различаются. Можно заметить, что это и есть тангенс уже определённого в градусах угла. Чтобы перейти к процентному выражению уклона, надо выполнить действие: значение tg *100, и результат получится в процентах.

Соотношение величин с уклоном крыши

Для каждого кровельного материала установлены допуски по наименьшему уклону. Другие факторы, влияющие на выбор угла скатов крыши:

• способность комплексно защищать строение от внешних воздействий — техногенных и природных;
• стойкость к ветровой нагрузке — крутые поверхности увеличивают парусность сооружения, это делает конструкцию уязвимой;

преобладание определённых решений архитекторов в отдельных регионах;
количество атмосферных осадков и загрязнений — на кровле с большим уклоном груз накапливаться не будет.

Строительные нормы и правила — СНиП II -26−76 регламентируют пологость скатов в процентах. Соотношение процентов и градусов для некоторых углов приведено в таблице.

Градус º	Тангенс	Процент, %	Промилле, ‰	Градус º	Тангенс	Процент, %	Промилле, ‰
1	0,0175	1,75	17,5	22	0,4040	40,40	—
5	0,0875	8,75	87,5	24	0,4452	44,52	—
10	0,1740	17,40	174	26	0,4878	48,78	—
12	0,2125	21,25	—	28	0,5318	53,18	—
14	0,2494	24,94	—	30	0,5773	57,73	—
16	0,2868	28,68

—
35
0,7001
70,01
—
18
0,3250
32,50
—
40
0,8390
83,90
—

20
0,3828
38,28
—
45
1,0000
100,0
—

Пример вычисления: расстояние от края ската кровли до проекции линии сопряжения сторон — длина заложения, 5,2 м. Высота от чердачного перекрытия до верхней отметки кровли 2 метра. Уклон (тангенс угла) определяется действием: 2/5,2 = 0,3846. Ближайшее значение из таблицы — 20 градусов, что соответствует примерно 38%.

Другой вариант — с помощью угломера определили угол наклона кровли, его значение 5º. По соответствующей строке уклон поверхности составит 8,75 процента или 87,5 промилле.

Уклон в градусах – Калькулятор уклонов

Чтобы посчитать уклон кровли, крыши, трубопровода, пандуса, лестницы, дороги, реки и т.п. воспользуйтесь нашим очень удобным онлайн калькулятором:

Как посчитать уклон

Для того чтобы посчитать уклон вам, для начала, необходимо знать расстояние (L) и превышение (h). Далее следуйте формулам:

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = 500 м дорога поднимается на h = 30 м:

Уклон дороги = 30/500 ⋅ 100 = 6%

Для того чтобы посчитать расстояние (L) необходимо знать превышение (h) и уклон (в процентах, в промилле или в градусах).

Таблица уклонов кровли |

Уклон кровли — показатель крутизны ската крыши. Вычисляется как отношение высоты конька (H) к горизонтальной его проекции (заложению) (l). Иными словами, величина уклона равна тангенсу угла между поверхностью ската и горизонтальной его проекцией.

Итак, уклон рассчитывается по формуле: i=H/lДля примера дано:

Высота конька (H): 2 м

Заложение (l): 2,86 мРассчитаем угол кровли (i): 2/2,86 = 0,699, что близко соответствует 35° по нижеприведенной таблице.

Уклон можно выразить в градусах, процентах, как отношение сторон, как абсолютный уклон, и как коэффициент таблица поможет вам быстро перевести значения из одной меры в другую.

4	6,99	1:14,31	0,0699	1,003
5	8,75	1:11,43	0,0875	1,004
6	10,51	1:9,52	0,1051	1,006
7	12,28	1:8,14	0,1228	1,008
8	14,05	1:7,12	0,1405	1,010
9	15,84	1:6,31	0,1584	1,012
10	17,63	1:5,67	0,1763	1,015
11	19,44	1:5,14	0,1944	1,019
12	21,26	1:4,70	0,2126	1,022
13	23,09	1:4,33	0,2309	1,027
14	24,93	1:4,00	0,2493	1,031
15	26,79	1:3,73	0,2679	1,035
16	28,67	1:3,49	0,2867	1,040
17	30,57	1:3,27	0,3057	1,046
18	32,49	1:3,08	0,3249	1,051
19	34,43	1:2,90	0,3443	1,058
20	36,4	1:2,75	0,3640	1,064
21	38,39	1:2,61	0,3839	1,071
22	40,4	1:2,48	0,4040	1,079
23	42,45	1:2,36	0,4245	1,086
24	44,52	1:2,25	0,4452	1,095
25	46,63	1:2,15	0,4663	1,104
26	48,77	1:2,05	0,4877	1,113
27	50,95	1:1,96	0,5095	1,122
28	53,17	1:1,88	0,5317	1,133
29	55,43	1:1,80	0,5543	1,143
30	57,74	1:1,73	0,5774	1,155
31	60,09	1:1,66	0,6009	1,167
32	62,49	1:1,60	0,6249	1,179
33	64,94	1:1,54	0,6494	1,192
34	67,45	1:1,48	0,6745	1,206
35	70,02	1:1,43	0,7002	1,221
36	72,65	1:1,38	0,7265	1,236
37	75,36	1:1,33	0,7536	1,252
38	78,13	1:1,28	0,7813	1,269
39	80,98	1:1,24	0,8098	1,287
40	83,91	1:1,19	0,8391	1,305
41	86,93	1:1,15	0,8693	1,325
42	90,04	1:1,11	0,9004	1,346
43	93,25	1:1,07	0,9325	1,367
44	96,57	1:1,04	0,9657	1,390
45	100	1:1	1	1,414
46	103,55	1:0,97	1,0355	1,439
47	107,24	1:0,93	1,0724	1,466
48	111,06	1:0,90	1,1106	1,495
49	115,04	1:0,87	1,1504	1,524
50	119,18	1:0,84	1,1918	1,556
51	123,49	1:0,81	1,2349	1,589
52	127,99	1:0,78	1,2799	1,624
53	132,7	1:0,75	1,3270	1,662
54	137,64	1:0,73	1,3764	1,701
55	142,82	1:0,70	1,4282	1,743
56	148,26	1:0,67	1,4826	1,788
57	153,99	1:0,65	1,5399	1,836
58	160,03	1:0,63	1,6003	1,887
59	166,43	1:0,60	1,6643	1,942
60	173,2	1:0,58	1,7320	2,000
61	180,4	1:0,55	1,8040	2,063
62	188,1	1:0,53	1,8810	2,130
63	196,3	1:0,51	1,9630	2,203
64	205,0	1:0,49	2,0500	2,281
65	214,5	1:0,47	2,1450	2,366
66	224,6	1:0,45	2,2460	2,459
67	235,6	1:0,42	2,3560	2,560
68	247,5	1:0,40	2,4750	2,670
69	260,5	1:0,38	2,6050	2,790
70	274,7	1:0,36	2,7470	2,924
72	307,8	1:0,33	3,0780	3,236
74	348,7	1:0,29	3,4870	3,628

Уклон в процентах и промилле

     Угол уклона — показатель наклона какой либо поверхности (дороги, крыши, пандуса, лестничного марша и пр.) относительно уровня горизонта.

Каким должен быть уклон канализационной трубы

Строительные нормы, которым должны отвечать сети водоснабжения и водоотведения, прописаны в СП и СНиП и обязательны для применения. Согласно этим правилам, показатели уклона сливных отводов высчитываются индивидуально к каждому строительному проекту. Угол отклонения трубопровода от условной горизонтали будет зависеть от нескольких факторов:

• материала изготовления отвода;
• величины поперечного сечения;
• расчетной наполненности;
• скорости жидкости внутри отвода.

На участках, где расчеты произвести невозможно, используют стандартные данные, которые записаны в правилах.

Для элементов системы отвода с сечением 160 мм, 85 и 110 мм, а также 40 и 50 мм, коэффициент наклона равен 0,008/0,02/0,03 соответственно. Иными словами, при длине участка в 1 метр уклон канализационной трубы 110 мм будет составлять 2 см, а уклон канализационной трубы 50 мм – не более 3,5 см.

Нетрудно заметить, что степень отклонения выводящего канала зависит от размера его поперечного сечения. Чем меньше отвод, тем больше необходимый уклон.

На практике возможно небольшое отклонение от установленных параметров. В таблице ниже приведены стандартные и минимально допустимые значения для отводов разного сечения, при этом нормативы для изделий большого размера в колонке «наименьшие» снижены.

Указанные значения применяются только в случае, если условия местности не позволяют иного. В обычных ситуациях цифры для стопятидесятимиллиметровых труб составляют 0,008, а для двухсоток – 0,007.

Наибольший уклон труб канализации на 1 метр допустимый согласно СНиП, равен 15 сотым. Но данное значение разрешено применять лишь для участков, где по объективным причинам невозможно соблюсти более пологий угол наклона, а также, когда труба короткая (не больше полутора метров).
