Виды калориферов и расчёт их мощности для вентиляции

Методы обвязки

Обвязка представляет собою каркас из арматуры, с помощью которого регулируется поступление горячей воды. Узел обвязки помогает контролировать производительность калорифера приточной вентиляции, управлять им и поддерживать в здании заданный температурный режим.Расположение узлов обвязки определяется местом установки, схемой воздухообмена, техническими параметрами оборудования. Применяют 2 варианта монтажа:

  • Рециркуляционные воздушные массы смешиваются с приточными.
  • Осуществляется только рециркуляция воздуха внутри помещения по замкнутому принципу.

С учётом этого существуют 2 метода обвязки:

  • 2-ходовыми вентилями – при неконтролируемом обратном расходе воды;
  • 3-ходовыми вентилями – при контроле за расходом воды в бойлерной или котельной.

Некоторые производители — например, «Интеграция» — выпускают узлы обвязки различной модификации, представляющие собою целые комплекты, состоящие из клапанов (балансировочных и обратных, двух и трёхходовых), насосов, байпасов, шаровых кранов, манометров, очистительных фильтров.

Схема обвязки узлов калорифера для приточной вентиляции. (Шаровые краны, установленные на входе и на выходе, позволяют перекрывать воду, а термоманометр – контролировать температуру и давление)

Если естественная вентиляция налажена хорошо, то возможностей для успешной работы оборудования гораздо больше. Правильный выбор обвязки в таких случаях эффективен, как для нагрева больших площадей на производстве, так и для частных домов, коттеджей.

Калорифер, используемый для вентиляции, обычно подключают к системе отопления непосредственно в точке воздухозабора. Если действует принудительная вентиляция, то монтаж воздухонагревателя может быть проведён в любом месте.Калориферы для приточной вентиляции позволяют создать комфортный температурный режим как в промышленных, так и в жилых помещениях

Важно только правильно определиться с выбором теплоносителя, который будет наиболее эффективным (с минимальными затратами при максимальной производительности) в определённых условиях. Автоматизированная система – как, например, щит управления приточной вентиляцией с водяным калорифером, — позволит сделать использование нагревательных приборов для приточной вентиляции удобным и безопасным

ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ ДЛЯ ПРИВОДА ВЕНТИЛЯТОРА.

Требуемая подача вентилятора с учетом потерь и подсо­сов воздуха в воздуховодах определяется по формуле

Lв1= м3/ ч

где k1коэффициент, учитывающий потери или подсос воз­духа в воздуховодах.

Коэффициент k1=1,1 для стальных, асбоцементных и пла­стмассовых воздуховодов длиной до 50 м.

Для электрокалориферных установок животноводческих помещений рекомендуется использовать центробежные венти­ляторы способные развивать высокое давление при доста­точно большой подаче. Наилучшими аэродинамическими свойствами обладают вентиляторы типа Ц4-70.

Принимаем вентилятор Ц4-70 №4с ηвен.=0,45; nвен.= 875 об/мин

Мощность электродвигателя для привода вентилятора оп­ределяется по формуле:

Ррасч=,

где Lвподача вентилятора, м3/с;

Hвполный напор, Н/м2;

в

Кз коэффициент запаса.

Значение коэффициентов запаса принимается равным 1,1 — 1,5. Вентиляторы рекомендуется комплектовать трехфаз­ными асинхронными электродвигателями серии 4А.

Выбираем двигатель серии 4А71В6У3.

Технические данные:

Pн=0,55 кВт

nн= 900 об/мин

Iн=1,7 А

ηн=0,675

cosφ=0,71

μп=2,0

μкр=2,2

Краткий обзор современных моделей

Чтобы составить впечатление о марках и моделях водяных калориферов, рассмотрим несколько устройств разных производителей.

№1 – калориферы КСК

Калориферы КСК-3, выпускаемые на предприятии ЗАО Т.С.Т.

Модельный ряд водяных калориферов КСК отечественного производства включает в себя 2/3/4-рядные устройства, отличающиеся производительностью и размерами

Технические характеристики:

  • температура теплоносителя на входе (выходе) – +150 °С (+70 °С);
  • температура воздуха на входе – от -20 °С;
  • рабочее давление – 1,2 МПа;
  • максимальная температура – +190 °С;
  • срок эксплуатации – 11 лет;
  • рабочий ресурс – 13 200 ч.

Внешние части изготовлены из углеродистой стали, нагревательные элементы – из алюминия.

№2 – тепловентиляторы Volcano

Водяной тепловентилятор Volcano mini – компактный прибор польского бренда Volcano, отличается практичностью и эргономичным дизайном. Регулировка направления воздушного потока производится с помощью управляемых жалюзи.

Один тепловентилятор Volcano mini способен вырабатывать столько тепла, сколько дает десяток обычных биметаллических радиаторов, составленных из десяти секций

Технические характеристики:

  • мощность в границах – 3-20 кВт;
  • максимальная производительность – 2000 м³/ч;
  • тип теплообменника – двухрядный;
  • класс защиты – IP 44;
  • максимальная температура теплоносителя – 120 °С;
  • максимальное рабочее давление – 1,6 МПа;
  • внутренний объем теплообменника – 1,12 л;
  • направляющие жалюзи.

Водяные тепловентиляторы Volcano предназначены для нагрева воздуха бытовых и производственных помещений при помощи водного теплоносителя.

№3 – калориферы Galletti AREO

Калорифер Galletti AREO итальянского производства.

Водяные калориферы марки Galletti AREO способны работать как на обогрев обрабатываемых помещений, так и на охлаждение пространства в жаркую погоду

Модели оснащены вентилятором, медно-алюминиевым теплообменником и дренажным лотком.

Технические характеристики:

  • мощность в режиме обогрева – от 8 кВт до 130 кВт;
  • мощность в режиме охлаждения – от 3 кВт до 40 кВт;
  • температура воды – + 7°C +95 °C;
  • температура воздуха – от 10°C до+ 40°C;
  • рабочее давления – 10 бар;
  • количество скоростей вентилятора – 2/3;
  • класс электрической безопасности – IP 55;
  • защита электродвигателя.

Кроме приборов перечисленных марок на рынке калориферов и водяных воздухонагревателей можно встретить модели следующих брендов: Тепломаш, 2VV, Fraccaro, Yahtec, Tecnoclima, Kroll, Pakole, Инновент, Remko, Zilon.

Виды воздухонагревателей

Как уже говорилось ранее, воздухонагреватели делятся по принципу работы и у каждого типа есть свои достоинства и недостатки:

Схема подключения электрического калорифера.

  1. Электрические калориферы легко устанавливаются и достаточно просты в эксплуатации при использовании их в системе вентиляции для нагрева проходящего воздуха. Однако большинство электрических нагревателей имеет ограниченную мощность, поэтому использование электрического нагревателя допустимо в тех типах вентиляции, которые не предназначены для потока воздуха более 4500 куб.м/ч. Кроме того, электрические калориферы обладают еще одним существенным недостатком – высокими эксплуатационными расходами, особенно при использовании электронагревателя во время зимних холодов. В зависимости от мощности электронагревателя, могут потребоваться изменения в электрической проводке: если калориферы с мощностью до 5 кВт можно подключать как к однофазной (220 В), так и к трехфазной (380 В) сети, то подключение электрического нагревателя с мощностью более 5 кВт возможно только к трехфазной электрической сети;
  2. Водные калориферы используют горячее водоснабжение для нагрева проходящего через них воздуха, потому должны быть подключены к автономной (газовый или электрический котел в частном доме) или центральной (для офисных зданий или предприятий) системе отопления. Водные нагреватели гораздо более мощные, чем их электрические аналоги, и могут быть использованы в системах вентиляции с пропускной способностью от 1000 до 16000 куб.м воздуха в час. К недостаткам такого типа калориферов можно отнести то, что их сложнее установить и эксплуатировать. К тому же, водяные воздухонагреватели подвержены риску размораживания, соответственно, их нельзя оставлять без постоянного теплого водоснабжения в зимний период.
  3. Паровые калориферы являются наиболее часто встречаемыми видами воздухонагревателей. Их популярность напрямую зависит от их полезных качеств и технических характеристик. Паровый воздухонагреватель достаточно быстро прогревает воздух в помещении, и если сравнить его с другими видами калориферов, то он является лидером по этому показателю. Однако для паровых воздухонагревателей характерны недостатки аналогичных водяных систем. Они всегда должны снабжаться горячим паром, так как от этого зависит их работа. Кроме того, паровые нагреватели не имеют постоянного значения мощности нагрева, они зависят от температуры и давления водяного пара. Однако подобные недостатки с лихвой перекрываются достоинствами такого типа калориферов: так как они работают от парогенераторов, то они достаточно экономичны для различного рода предприятий; для их работы не требуется больших энергетических затрат, паровые нагреватели достаточно надежны и долговечны.

Четвертый способ (см. рисунок 14) .

Применение сотовых увлажнителей дает возможность наиболее оптимального с точки зрения затрат энергии решить вопрос увлажнения воздуха. Задавшись фронтальной скоростью движения Vф = 2,3 м/сек приточного воздуха в сотовом увлажнителе можно достичь относительной влажности приточного воздуха:

  • при глубине сотовой насадки 100мм — φ = 45%;
  • при глубине сотовой насадки 200мм — φ = 65%;
  • при глубине сотовой насадки 300мм — φ = 90%.

Построение процессов обработки воздуха на J-d диаграмме.

1. Параметры внутреннего воздуха выбираем из зоны оптимальных параметров:

  • температуру – максимальную tВ = 22°С;
  • относительную влажность – минимальную φВ = 30%.

2. По двум известным параметрам внутреннего воздуха находим точку на J-d диаграмме — (•) В.

3. Температуру приточного воздуха принимаем на 5°С меньше температуры внутреннего воздуха

tП = tВ — 5, °С.

На J-d диаграмме проводим изотерму приточного воздуха — tП.

4. Через точку с параметрами внутреннего воздуха — (•) В проводим луч процесса с численным значением тепло-влажностного отношения

ε = 5 800 кДж/кг Н2О

до пересечения с изотермой приточного воздуха — tП.

Получаем точку с параметрами приточного воздуха — (•) П.

5. Из точки с параметрами наружного воздуха — (•) Н проводим линию постоянного влагосодержания — dН = const.

6. Из точки с параметрами приточного воздуха — (•) П проводим линию постоянного теплосодержания — JП = const до пересечения с линиями:

относительной влажности φ = 65%.

Получаем точку с параметрами увлажнённого и охлаждённого приточного воздуха — (•) О.

постоянного влагосодержания наружного воздуха — dН = const.

Получаем точку с параметрами нагретого в калорифере приточного воздуха — (•) К.

7. Часть нагретого приточного воздуха пропускаем через сотовый увлажнитель, оставшуюся часть воздуха пропускаем по байпасу, минуя сотовый увлажнитель.

8. Смешиваем увлажнённый и охлаждённый воздух с параметрами в точке — (•) О с воздухом, проходящим по байпасу, с параметрами в точке — (•) К в таких пропорциях, чтобы точка смеси — (•) С совместилась с точкой приточного воздуха — (•) П:

  • линия КО — общее количество приточного воздуха — GП;
  • линия КС — количество увлажнённого и охлаждённого воздуха — GО;
  • линия СО — количество воздуха, проходящего по байпасу — GП — GО.

9. Процессы обработки наружного воздуха на J-d диаграмме будут изображаться следующими линиями:

  • линия НК — процесс нагревания приточного воздуха в калорифере;
  • линия КС — процесс увлажнения и охлаждения части нагретого воздуха в сотовом увлажнителе;
  • линия СО — байпасирование нагретого воздуха, минуя сотовый увлажнитель;
  • линия КО — смешение увлажнённого и охлаждённого воздуха с нагретым воздухом.

10. Обработанный наружный приточный воздух с параметрами в точке — (•) П поступает в помещение и ассимилирует избытки теплоты и влаги по лучу процесса — линия ПВ. За счёт нарастания температуры воздуха по высоте помещения — grad t. Параметры воздуха изменяются. Процесс изменения параметров происходит по лучу процесса до точки уходящего воздуха — (•) У.

11. Количество воздуха, проходящего через оросительную камеру можно определить по отношению отрезков

12. Необходимое количество влаги для увлажнения приточного воздуха в оросительной камере

Принципиальная схема обработки приточного воздуха в холодный период года — ХП, для 4-го способа, смотри на рисунок 15.

Конструктивные особенности

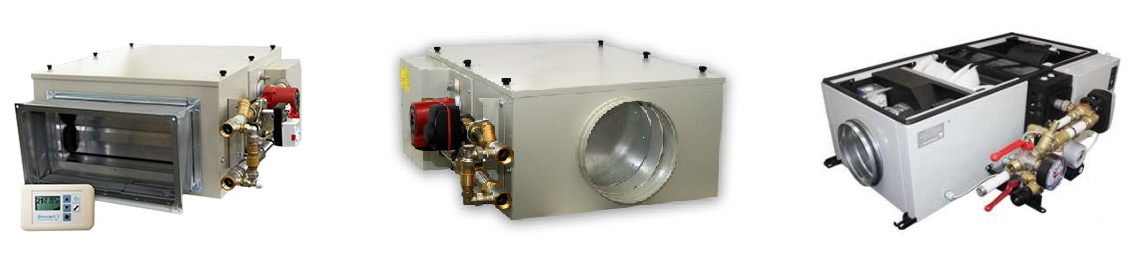

Приточные установки с водяным нагревателем подходят для любых вентиляционных систем, поскольку их габариты отличаются компактностью. Для монтажа достаточно обычных креплений. Установка этого оборудования занимает минимум времени. Ее должны осуществлять профессионалы, чтобы сохранить отличные аэродинамические характеристики.

Приточные установки с водяным нагревателем пригодны для использования в больших помещениях, поскольку имеют высокую мощность. Ими дополняют даже разветвленные воздуховодные сети. Приточные установки с водяным нагревателем работают стабильно на протяжении длительного времени при условии своевременного профилактического обслуживания. Приточное оборудование не создает шум, поэтому его можно ставить в жилых помещениях.

Принцип работы водяного калорифера

Приспособления для системы вентиляции, которые работают с использованием воды, устанавливают только в случае наличия отрегулированной и налаженной работы системы теплообеспечения или ГВС. Агрегат может подогревать воздушные массы до температуры +70…+100°С. Нагретый воздух используют в качестве источника дополнительного тепла на больших площадях – спортзалах, складах, супермаркетах, павильонах, производственных помещениях и теплицах.

Принцип работы приточной вентиляции с водяным калорифером похож на работу аналогичного бытового прибора для обогрева помещения, только вместо электрической спирали в качестве теплообменника выступает змеевик из металлических трубок, в которых циркулирует теплоноситель.

При этом сам процесс подогрева воздушных масс выглядит следующим образом:

  • горячая жидкость из отопительной системы или сетей ГВС, подогретая до 80-180 градусов, идет в трубчатый теплообменник, который изготовлен из меди, стали, биметалла или алюминия;
  • теплоноситель нагревает трубки, а они в свою очередь отдают тепловую энергию воздушным массам, проходящим через теплообменник;
  • для равномерного распределения нагретого воздуха по помещению в приборе стоит вентилятор (он же отвечает за обратную подачу воздушных масс в калорифер).

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Благодаря использованию уже нагретого воздуха из отопительной системы агрегат экономит средства. Водяной нагреватель для вентиляционных сетей можно назвать прибором, который объединяет в себе качества конвектора, вентилятора и теплообменника.

Нагреватели для вентиляционных сетей работают только с воздухом, степень запыленности которого не превышает 0,5 мг/м³, а минимальная температура не ниже -20°С. Прибор монтируют внутри вентиляционной шахты и подбирают по ее параметрам (сечение и форма). Иногда для достижения нужной температуры воздуха последовательно устанавливают несколько менее мощных устройств, если одну конструкцию подходящей производительности не получится встроить в воздуховод.

Преимущества и недостатки

Целесообразно использование водяных нагревателей на производственных предприятиях, имеющих собственные коммуникации теплоснабжения. В этом случае агрегат будет максимально рентабельным.

К преимуществам устройств для подогрева воздуха причисляют следующее:

  1. По сложности и трудоемкости монтаж водяного теплообменника можно сравнить с прокладкой труб отопления. Иными словами, проблем с установкой не возникнет.
  2. Нагретые воздушные массы быстро отапливают даже помещение значительной площади.
  3. Отсутствие сложных механических и электрических узлов обеспечивает безопасную работу.
  4. Направлением потоков теплого воздуха можно управлять.
  5. Во время работы нет повышенных нагрузок на электросеть, а поломка не спровоцирует возгорание. К слову, агрегат очень редко выходит из строя, потому что не имеет быстроизнашивающихся деталей.
  6. Благодаря использованию горячей жидкости из тепловой сети техника не требует регулярных финансовых вложений.

Главный недостаток связан с тем, что калорифер нельзя использовать в бытовых целях в многоквартирных домах. Но в качестве альтернативы применяют аналогичные электрические устройства. Техника имеет внушительные размеры и требует контроля над температурой теплоносителя в тепловой сети, к которой она подключена. Подобное вентиляционное оборудование разрешено устанавливать только в местах, где температура окружающего воздуха не опускается ниже нуля градусов.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

  • Тепловая мощность.
  • Определение размера фронтального сечения, подбор готового прибора.
  • Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

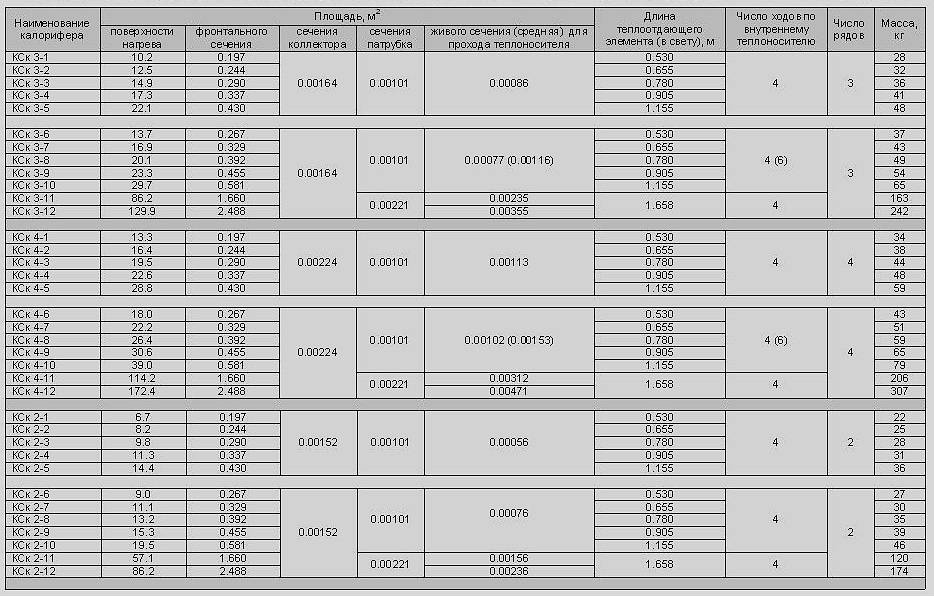

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Водяной калорифер с вентилятором: что это такое

Водяной калорифер — это отопительный прибор, работающий на воде, которая нагревает проходящий по калориферу воздух. Водяной калорифер с вентилятором также часто называют водяным тепловентилятором.

Данные воздушно-отопительные агрегаты распространены в самых различных сферах, их используют для обогрева воздуха в бытовых и производственных помещениях. Водяные тепловентиляторы покупают для отопления автомоек и автосервисов, квартир, теплиц, загородных домов, складских помещений, промышленных объектов.

Водяные калориферы являются частью системы водяного отопления — горячая вода может поступать из собственной котельной или системы центрального отопления. Грубо говоря, они представляют собой более эффективную альтернативу батареям, конвекторам, радиаторам.

Оставить заявку на подбор калорифера

Примеры применения калориферов

Водяные тепловентиляторы рационально использовать для больших объектов — это поможет снизить затраты на из обогрев.

Склады и ангарыТорговые центрыПроизводственные цеха
Розничные и оптовые магазиныСпортивные залыОбъекты религиозного назначения

Устройство и принцип работы водяного калорифера

Как устроен водяной калорифер с вентилятором?

Водяной калорифер представляет собой трубчатый теплообменник из стали. В задней части калорифера расположен вентилятор. Калорифер подключается к системе отопления здания, откуда в его теплообменник поступает горячая вода. Вентилятор прогоняет воздух из помещения через теплообменник, в результате чего воздух нагревается. Специальные жалюзи направляют нагретый воздух в нужную часть помещения.

Конструкция агрегата позволяет разместить его вертикально. Такое положение обеспечивает легкий вывод конденсата из теплообменника в дренажную систему и обогрев большого помещения без перегородок и внутренних стен. В режиме одного обогрева прибор может быть установлен в любой позиции, в том числе на несущих конструкциях купола спортивного стадиона.

Наличие вентилятора у водяного калорифера позволяет оборудованию прогревать пространство на любой площади. Интенсивность обогрева регулируется 2-3-ходовыми кранами на магистрали.

Расход теплоносителя

Для расчета расхода теплового носителя сначала нужно найти фронтальное сечение прибора.

Его определяют по формуле F = (L х P)/ V, в которой:

  • F – фронтальное сечение теплообменника калорифера;
  • L – расход воздушных масс;
  • P – табличное значение плотности воздуха;
  • V – скорость воздушного потока (3-5 кг/м²с).

После этого можно вычислять расход теплоносителя по формуле G = (3,6 х Qт)/(Cв х (tвх — tвых)), в которой:

  • G – потребность в воде для калорифера (кг/ч);
  • 3,6 – поправочный коэффициент для перевода единицы измерения из Ватт в кДж/ч, чтобы расход получился в кг/ч;
  • Qт – мощность нагревателя в Вт, которую нашли ранее;
  • Cв – показатель удельной тепловой емкости воды;
  • (tвх — tвых) – разница температур теплового носителя в обратной и прямой линии.

Виды водяных калориферов для вентиляции

Сразу отметим, что приборы, применяемые для нагрева воздуха в вентиляционных и воздушных отопительных системах, могут работать не только на воде.

Выделяют четыре вида калориферов, отличающихся способом нагрева теплоносителя:

  • огневые
  • водяные;
  • паровые;
  • электрические.

Водяные наиболее популярны благодаря бюджетной стоимости и минимальным затратам на обслуживание. Единственная сложность касается монтажа, при котором требуется подвести трубы водоснабжения.

Галерея изображений
Фото из
Водяные калориферы в системах вентилирования используются для подогрева свежей порции воздуха, забор которого производится на улице

Чтобы исключить замерзание калорифера в морозный период, подключенные к нему воздуховоды рассчитывают так, чтобы давление воздуха и скорость его движения никогда не снижалась. То есть, недопустимо превышение сечения воздуховода

Если нет возможности точно спрогнозировать и рассчитать скорость движения воздуха, используются нагреватели с вентилятором, стимулирующим движение воздуха после обработки его в теплообменнике

Размер теплообменника калориферов рассчитывается так, чтобы подводимого к ней тепла хватало на нагрев помещения конкретной площади

По типу труб теплообменника калориферы делятся на гладкотрубные и ребристые. У ребристых площадь для теплообмена больше, они эффективней

В частных домах часть вентиляционной системы с нагревателями и фильтрами обычно располагают на холодном чердаке. Подача нагретого воздуха производится через потолочные приточные отверстия

Для того чтобы контролировать теплоотдачу и температуру нагрева воздуха в помещении, на входе в нагреватель устанавливается автоматический или ручной обводной клапан

В приточной вентиляционной системе с использованием калориферов все приборы должны быть одной модели и одного типа

Водяной калорифер в системе вентиляции

Размеры агрегата для больших помещений

Компактный нагреватель воздуха с вентилятором

Приборы нагрева воздуха в небольшом помещении

Спирально-навивной нагреватель воздуха

Расположение калорифера вентиляции в доме

Расположение обводного клапана

Приточная вентиляционная система с нагревателями

По этой причине невозможно установить прибор в городских квартирах, зато в крупных зданиях (например, в складских помещениях, гаражах, заведениях общественного питания) система с правильной обвязкой калорифера достаточно эффективна.

Установка для нагрева воздуха в помещениях большой площади, состоящая из водяного калорифера и вентилятора радиального типа. Служит для создания тепловых завес и вентилирования воздуха в офисных зданиях, магазинах, цехах

Отличительная черта паровых приборов – высокая скорость достижения необходимой температуры. Они актуальны для промышленных предприятий, где легко обеспечить установку и обслуживание паропроводов, для частного жилья их использование нецелесообразно.

Если нужен быстрый монтаж, не осложненный подводкой коммуникаций, применяют модели электрических калориферов для приточной вентиляции. Для их эксплуатации достаточно защищенной точки электропитания. Теплоносителя как такового нет вообще, нагревательными элементами служат ТЭНы. Как и любые электроприборы, они невыгодны с материальной точки зрения.

Водяное обогревательное оборудование, используемое в системах вентиляции, — самый экономный и производительный вариант, способный быстро обогреть большое пространство с минимальными затратами

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
