Котельная в частном доме: подбор оборудования + технологические правила устройства

Инструкция по обвязке котла

Выполнив монтаж оборудования котельной в подвальном помещении и получив полноценную систему отопления, следует выполнить обвязку котла. При этом нужно предусмотреть, чтобы расположение котла было ниже уровня установленных радиаторов отопления и ниже пола

Это крайне важно в тех случаях, когда выполняется устройство систем с естественной циркуляцией. Далее можно переходить к основному этапу

• первым делом выполняем подсоединение к выходному патрубку отопительной трубы. Следует знать, что их диаметры должны быть одинаковыми;
• перед тем как приступать к работам по монтажу коллектора, следует внимательным образом изучить отметки на его корпусе, чтобы избежать путаницы с прямой подачей и «обраткой». На котел идет отверстие 1,25, а для подсоединения трубопровода предназначено отверстие 1 дюйм. Все другие неиспользуемые выходы должны быть закрыты заглушками;
• на трубе подачи, согласно инструкции, должно присутствовать устройство, обеспечивающее безопасность низкотемпературных контуров. К числу таковых ,в частности, относится «теплый» пол. Для этого устанавливается трехходовой смеситель. С его помощью можно осуществлять регулировку температуры при подключении других потребителей;
• циркуляционное насосное оборудование располагается в обратном контуре. При установке оно подсоединяется к коллектору и распределительному клапану;
• на завершающей стадии работ выполняется установка приборов, посредством которых осуществляется контроль за давлением и температурой. Кроме них размещаются проходной фильтр, краны для балансировки и слива. Наряду с ними выполняется монтаж обратных и воздушных клапанов;
• действия по обвязке котла у котельных с разным оборудованием могут иметь разный порядок.

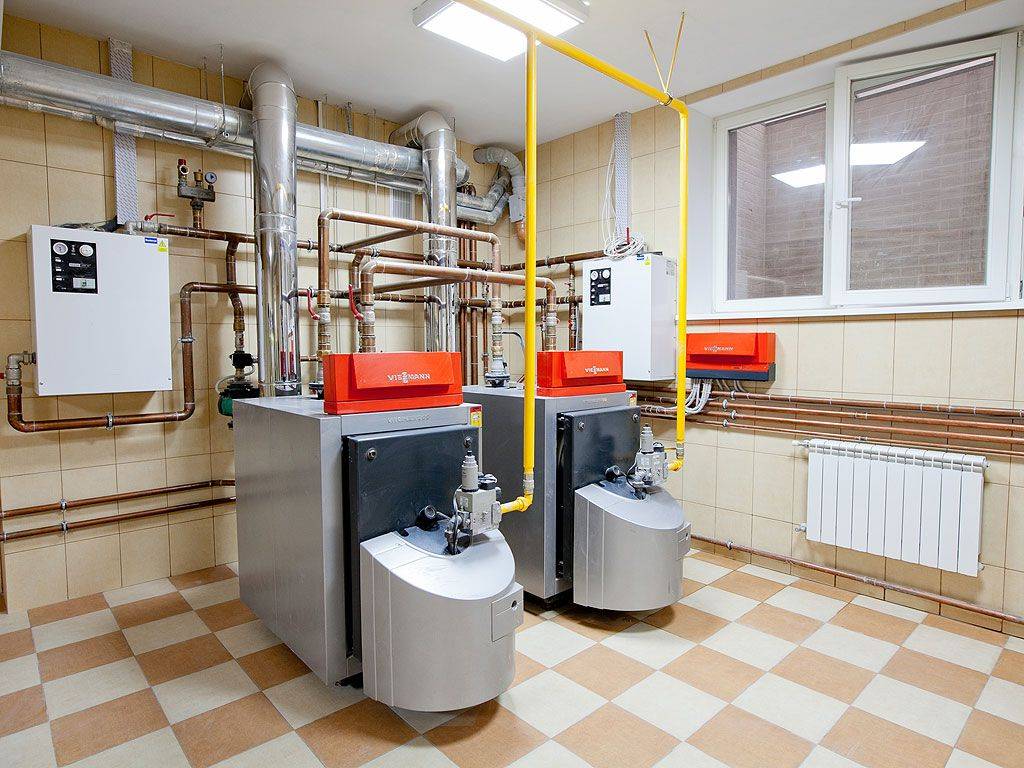

Котельная в частном доме

Проектирование домашней котельной

Проектные работы считаются самым важным этапом всего строительного процесса. Чтобы не совершить ошибок, которые способны повлечь за собой дополнительные денежные затраты, рекомендуется обратиться за помощью в проектную организацию. Следует помнить, что у проектировщика должны иметься все разрешительные документы, чтобы иметь право выполнять проектные и монтажные работы по обустройству котельной.

Варианты схем

Составляя типовую схему, можно в качестве основы использовать один из двух существующих вариантов теплосетей – открытый вид либо закрытый. Монтаж первого варианта требует меньше расходов, но эксплуатация его обходится значительно дороже. Второй вариант на начальном этапе вызывает сложности, зато практически исключает вероятность утечки теплового носителя, так как система отличается герметичностью. Ее чаще всего и используют при проектировании отопительных систем для частных домов.

Закрытая система состоят из котла, обеспечивающего нагретым теплоносителем не только систему, но и водонагревательный контур, а также замкнутый трубопровод горячего водообеспечения. Циркуляция теплового носителя происходит принудительно, благодаря встроенному насосу. Это дает возможность, монтируя трубы, не особенно соблюдать уклоны и вести прокладку, как больше удобно.

Требования к помещению

Есть два вида требований, предъявляемых к котельным частных домов – общие и конкретные с учетом категории используемого вида топлива. К первой группе требований относятся:

• в одном помещении можно монтировать не более двух котлов, не смотря на его площадь;
• во время строительства котельной и проведения отделочных работ запрещается применять материалы, не отвечающие требованиям пожарной безопасности. Стены возводятся из кирпичного или бетонного камня, отделочный слой выполняется штукатурным раствором или облицовочной плиткой. Пол должен иметь покрытие из металлического материала или бетонной стяжки;
• вентиляционная и дымоходная системы должны полностью соответствовать смонтированному оборудованию. Особые требования предъявляют к вентилированию, если предполагается использование оборудования, работающего на газе. Считается, что в любом случае воздушные потоки в помещении должны нормально циркулировать и обновляться не менее трех раз в течение каждого часа;
• еще одно обязательное условие – наличие оконных и дверных конструкций, которые открываются наружу. Может иметься вторая дверь, ведущая в подсобное помещение, но исполнение ее подразумевает соблюдение условий противопожарной безопасности.

Помещение котельни для дома

Площадь помещения под обустройство котельной рассчитывается с учетом характеристик оборудования, запланированного к монтажу. Кроме того, учитываются дополнительные квадратные метры, чтобы придать процессу обслуживания удобство.

Есть еще несколько дополнительных требований к помещению и оборудованию, но зависят они от того, на каком топливе будет ваша система работать.

Оборудование для обустройства котельной

Не смотря на выбранное топливо, технологическая схема котельной должна включать в себя ряд обязательных к установке элементов. Основное место в помещении отводится котлу, который нагревает тепловой носитель и подает его по трубам к радиаторам.

Для большого дома потребуется коллектор, с помощью которого тепловой носитель распределяется по отопительным приборам, объединенным в отдельные группы. На коллекторе имеется гидрострелка в виде полой трубки с выходящими из нее патрубками. Под каждый контур устанавливается циркуляционное насосное оборудование. В составе коллектора имеется несколько манометров термометров и датчиков, отвечающих за безопасность работы.

Еще один основной элемент – расширительная емкость. Кроме того, для частного дома понадобится водонагреватель, обеспечивающий подачу горячей воды. Современную котельную для частного дома в обязательном порядке обеспечивают автоматикой, отвечающей за рабочие параметры всей системы. Каждая схема состоит из трубопровода под тепловой носитель запорной арматуры, с помощью которой регулируется и настраивается отопительная система.

Имеется два узла, взаимно связанных между собой – системы для удаления дыма и вентиляции

Их наличие так же важно, как и сам котел. Вентиляция за счет приточного воздуха обеспечивает качественное и полное выгорание топлива, газы отводятся через дымоход

Технологическая схема котельной

После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:

1. Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.
2. Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.
3. Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.
4. Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.
5. При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.
6. Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).
7. Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.

Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.

Типы котлов для отопления дома

Выбор отопительного котла для дома из бруса будет зависеть от разных факторов, главным из которых является тип используемого топлива: газ, электричество, твердое или жидкое топливо

Важно учесть и предполагаемую мощность оборудования

Газовые котлы

Это наиболее востребованный вариант отопительного оборудования, имеющий достойные преимущества. Во-первых, газовое отопление экономично в обслуживании, поскольку газ является самым дешевым видом топлива при возможности подключения к магистральному газопроводу. Кроме того, это наиболее экологичный вид топлива, не предполагающий частого ухода и чистки газовых котлов и дымоходов

Однако к безопасному обустройству газовых котлов нужно отнестись с особым вниманием, так как газ обладает пожароопасными свойствами

Важно грамотно установить вентиляцию принудительного типа в помещении котельной. Также газовый котел необходимо заземлить, чтобы статическое электричество не привело к возгоранию

Также газовый котел необходимо заземлить, чтобы статическое электричество не привело к возгоранию.

Твердотопливные котлы

Технология монтажа твердотопливного котла в доме из бруса схожа с правилами установки газового оборудования. В качестве твердого топлива применяются дрова, уголь, брикеты или пеллеты. Твердотопливный котел также относится к устройствам повышенной пожароопасности и требует установки мощной вытяжной вентиляции и отделки основания вокруг котла негорючими материалами. Дымоход также обкладывают нержавеющей сталью. Твердотопливная система считается экономичной в обслуживании и экологически чистой, но имеет ряд ярко выраженных недостатков. Такой тип отопительного оборудования требует постоянного обслуживания: дымоход и котел нуждаются в регулярной чистке, которая может быть затруднена из-за накопления смолистых веществ. Кроме того, котел на твердом топливе приходится постоянно подтапливать, иначе система начнет очень быстро остывать. Решением проблемы может стать установка твердотопливных котлов длительного горения.

Жидкотопливные котлы

Жидкотопливные котлы работают на дизельном топливе. Во избежание случайного возгорания пролитого топлива, а также появления токсичного, едкого запаха в жилом пространстве дома котельную с жидкотопливным котлом предпочтительнее выносить в отдельное строение

При этом важно предусмотреть возможность подъезда специальной техники для заправки емкостей. Дымоход подлежит регулярной чистке, а помещение котельной желательно выложить изнутри негорючими материалами

Нужно учитывать, что использование дизельного топлива – наиболее затратный способ отапливания дома.

Электрические котлы

Электрическое котельное оборудование удобно в эксплуатации, не требует специальной отделки помещений и регулярной чистки котла. В системе вентиляции, как правило, нет необходимости, поскольку продукты горения не вырабатываются. Электрокотлы бесшумные и экологичные. Электрическое отопление имеет только один существенный минус: затраты на электроэнергию получатся довольно большие.

Советы по монтажу

Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.

Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.

В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.

Открытую схему подготовить проще всего

Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями

Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.

Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.

Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.

Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.

Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.

Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.

Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел

К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.

Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.

Источники

• https://www.kotel-modul.ru/balashikha/useful/kotelnaya-v-chastnom-dome
• https://stroy-podskazka.ru/kotelnaya/v-chastnom-dome/
• https://hvac-life.ru/kotelnaya/trebovaniya-k-kotelnoj-v-chastnom-dome/
• https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
• https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
• https://dom-i-remont.info/posts/otoplenie/princzip-raboty-gazovoj-kotelnoj-elementy-sistemy-i-trebovaniya-k-nej/

№1. Типы котельных по расположению

Конечно, есть требования безопасности, которые обязательно необходимо соблюдать при обустройстве такого помещения, как котельная, но все же они предоставляют нам право выбора в вопросах вида топлива, размеров и местоположения топочной.

По типу размещения в частном доме котельная бывает:

• встроенная в дом. В этом случае все оборудование размещается в одном из помещений дома (обычно, это кухня или коридор). В плане простоты и дешевизны обустройства это лучший вариант, но подойдет он лишь в том случае, если планируется использовать маломощный компактный котел. Газовый котел с надувной горелкой в данном случае использовать не рекомендуется по причине высокой шумности, а оборудование, работающее на солярке, может доставить массу неудобств из-за резкого неприятного запаха;
• в пристройке или отдельном помещении дома. Все котельное оборудование размещается в отдельном помещении, которое соединяется с домом одной или несколькими стенами. Дверь в такую котельную оббивают негорючими материалами. Это оптимальный вариант с точки зрения удобства и безопасности. Если котельная будет соседствовать с жилыми помещениями, то желательно произвести дополнительную шумоизоляцию: в СНИПах об этом ничего не сказано, но так будет намного комфортнее;
• отдельно стоящее здание. Все оборудование можно и вовсе вынести в самостоятельное небольшое здание, обустроенное в соответствии со всеми правилами и нормами. Оно будет соединяться с домом посредством теплотрасс. В этом случае у вас развязаны руки: можно использовать оборудование любого типа и не переживать о шумности или наличии запахов. Часто такие котельные обустраивают, когда используется газовый котел высокой мощности. Минус – затраты на возведение отдельного здания и прокладку коммуникаций;
• блочно-модульная котельная. Все оборудование в этом случае располагается в контейнере, который можно относительно легко переместить с места на место. Применяется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может быть использован и в частном доме.

В идеале продумать расположение котельной необходимо на этапе проектирования дома. Если дом уже возведен, количество возможных вариантов расположения сокращается, а из-за этого можно столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к обустройству котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах монтажом котельных занимается : с 1997 года специалисты предприятия ввели в эксплуатацию более двух сотен объектов бытового и промышленного назначения. Специалисты сопровождают каждый объект от проектирования до ввода в эксплуатацию. С примерами работ и прочими подробностями можно ознакомиться на странице https://migplus.ru/montazh-kotelnyh.html.

Строительство отдельной котельной

Этот процесс выполняют своими руками тогда, когда проект котельной невозможно вписать в имеющуюся дачу или не хочется, чтобы шум ее работы был слышен в загородном доме. Отдельное здание можно сделать так, чтобы оно прилегало к загородному дому с двумя этажами и подвалом или находилось на некотором расстоянии от него.

Его возведение своими руками включает такие работы:

1. Заливка фундамента. Он не должен прикасаться к фундаменту дачи, то есть должен быть на небольшом расстоянии от него.
2. Возведение стен и изготовление крыши. Для этого используют огнеупорные материалы.
3. Штукатурка стен. Отделка их керамической плиткой или металлическими листами.
4. Вставка окон и дверей.
5. Прокладка инженерных систем.
6. Подготовка основания пола, заливка цементной стяжки.

№5. Требования к дымоходу котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

• дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
• в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
• каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
• если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
• рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

Отделка котельной

Подготовка стен и пола котельной к отделке плиткой.

Для выравнивания стен под плитку широко используются работы со штукатуркой . Но выгоднее для ускорения подготовительных работ и снижения на них затрат, в том числе экономив расход финансов на стройматериалы, можно использовать гипсоволокнистые листы с технологией наклеивания.

Также по технике пожарной безопасности отделка котельной должна быть из огнеупорного материала. Лучше, чем облицевать кафельной плиткой вряд ли что-то подберется.

Также в требованиях к отделке фигурирует толщина стен, которая между котельной и смежными помещениями должна быть такая, чтобы минимум на три четверти часа суметь задержать огонь.

Следуя этим простым правилам обустраиваются и подготавливаются под

Загородное строительство ставит вопросы, на которые необходимо ответить перед началом работ. Вопрос с отоплением и водоснабжением ставится во главе углов. Фото и видео материалы помогут правильно рассчитать нужные соотношения площади дома, которую необходимо отапливать, толщину кровли, характеристики теплоизоляционных материалов, количество окон. Можно ли работы по установке газового оборудования выполнить своими руками и только потом приглашать специалистов из газовой службы для оформления нужной документации или доверить эту важную работу профессионалам. Полученные результаты соотносятся с местом строительства, окружающей участок инфраструктурой, в частности доступность к различным видам топлива, и совсем неплохо отследить достоинства и недостатки различных видов котлов и проблемы их в эксплуатации, что не просто сделать без соответствующих знаний.

Самое рациональное решение в отношении безопасности и комфорта, отделки помещения, установления отопительного оборудования и контроля над его работой, заключается в выносе котельной за пределы жилого строения. Эта мера не является гарантией достаточной безопасности, поэтому на некоторых важных моментах, пока ещё слабо документированных или регламентированных, но существенных в плане практических работ устройства помещения для автономной котельной, следует остановиться и рассмотреть более детально. Итак:

• Что необходимо предусмотреть перед началом работ в котельной? Котельное оборудование лучше приобрести заранее, что позволит просмотреть требования, предъявляемые к размещению котла производителем в паспорте.
• Скорректировать размеры и определиться с размещением технологических отверстий для дымохода(см.) и подвода труб.
• Сможет ли выбранное оборудование обеспечить температурный режим в помещении котельной и хватит ли его мощности на отопление всего дома.
• Место для котельной выбирается вдоль глухой стены, при отсутствии таких возможностей дверные и оконные проемы в стене заделываются.
• Размеры котельной определяются следующими параметрами. Общий объем строения не должен быть менее 15 м³, высота потолков не ниже 2,5 м, площадь, отведенная под установку котла должна быть не меньше 4 м².

Нормы для отдельно стоящей котельной

Перед строительством в обязательном порядке идет согласование проекта котельной для частного дома с сотрудниками газовых служб:

Здание должно иметь фундамент.
Фундамент котельной устраивается отдельно от фундамента дома и без примыкания к нему.
Котел должен быть оборудованным своим фундаментом, который возводится после заливки фундамента для котельной.
Установка котла производится выше уровня на 15-20 см.
Пол заливается цементным раствором с обязательным компонентом в виде песка.
Рекомендуется делать отдельный выход из котельной на улицу

В случае возникновения нестандартной ситуации, важно иметь возможность быстро, без помех покинуть опасную зону.
Вытяжка для котельной подбирается с учетом мощности, которая должна более чем в два раза превышать объем воздухообмена за час в помещении. Информация о технических характеристиках и установке может быть получена в магазине.

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

• Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
• Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
• В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
• Вывод дымохода возможен через кровлю или в стену.
• Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
• Материал дымохода и его соединения должны быть газонепроницаемыми.
• Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
• При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел. Котлы на жидком топливе обычно работают шумно

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.
