Кран букса в ванной – устройство, выбор, замена

Ремонт своими руками

Иногда заменить кран-буксу не представляется возможным. Причин на то масса. Например, поблизости нет специализированного магазина или то, что имеется в продаже, не вызывает доверия. Возможен другой вариант – есть желание полностью поменять смеситель, пока не приобретен новый, а старый требует ремонта. Не очень разумно ставить новую деталь на смеситель, который скоро выбрасывать. Случается и банальное безденежье. В любом из этих случаев стоит рассмотреть возможность ремонта кран-буксы своими руками.

Керамика

Ремонт вентильной головки с керамическими вставками затруднен подбором запасных частей. Тем не менее в некоторых случаях причина неисправности таится не в целостности вставок, а в их состоянии. Иногда достаточно разобрать кран-буксу, вычистить диски, правильно собрать смеситель, и он прослужит еще не один год. Чаще всего подобное случается в домах с низким качеством водопроводной воды без использования фильтров.

Резиновые манжеты

В случае использования кран-букс с манжетами, первое, на что стоит обратить внимание, – состояние уплотнителя. О том, что он требует замены, свидетельствуют капли из крана, который невозможно полностью закрутить, в пользу того же говорит сильный шум воды в смесителе

Для решения проблемы нужно разбирать смеситель, вытаскивать кран-буксу и проверять состояние манжет. Конечно, работу можно начинать только после того, как перекрыта подача воды в квартиру.

Потрепанную, разорванную манжету меняют. Купить подобную деталь несложно, ее же можно вырезать из резины подходящей толщины. Она крепится одним болтом снизу

Помимо уплотнителя, надо обратить внимание на состояние штока. Если имеются трещины и сколы металла, новый уплотнитель не спасет, придется заменить кран-буксу

Возможен другой случай. Запорные устройства срабатывают нормально, но из-под вентиля сочится вода. Чтобы исправить ситуацию, нужно смазать или заменить уплотнительные кольца, установленные на штоке.

Как правило, чтобы отремонтировать кран или смеситель в ванной, вызывают сантехника. Пожалуй, это правильный подход, тем не менее, зная устройство запорной арматуры, с мелким текущим ремонтом можно справиться самому. Замена или ремонт кран-буксы именно тот случай. Самостоятельный ремонт – это скорость, экономия времени, денег и нервов.

Ремонт кран-буксы червячного типа

Основной неисправностью червячной кран буксы является износ уплотнительной прокладки, расположенной на штоке. Как поменять прокладку? Ремонтные работы производятся в следующем порядке:

  1. перекрытие воды в водопроводной системе жилого помещения. Как правило, при вводе труб в квартиру (дом) устанавливается специальный запорный кран, позволяющий отключать водоснабжение на время проведения ремонтных или профилактических работ;
  2. снятие буксы:
  • демонтаж декоративного колпачка. На более современных моделях смесителей колпаки крепятся при помощи резьбы, а на старых моделях – крепежными винтами. В последнем случае потребуется отвертка соответствующего размера;
  • снятие маховика;
  • удаление декоративного кольца, закрепленного на резьбу (при сильной затяжке используется гаечный ключ);
  • демонтаж кран-буксы, которая также закрепляется на резьбу;

Схема снятия кран-буксы со смесителя

  1. удаление изношенной прокладки. В некоторых моделях смесителей прокладка закрепляется винтом, а в других моделях усаживается в специальное углубление;

Снятие прокладки с буксы

установка новой прокладки

При выборе прокладки особе внимание уделяется на размеры уплотнителя, которые должны полностью совпадать. В противном случае устранить течь не получится;
сборка смесителя в обратном порядке

Проверка герметичности.

В случае обнаружения трещин на корпусе буксы или иных внутренних элементах устройство подлежит замене.

Область применения и основные особенности кран-букс

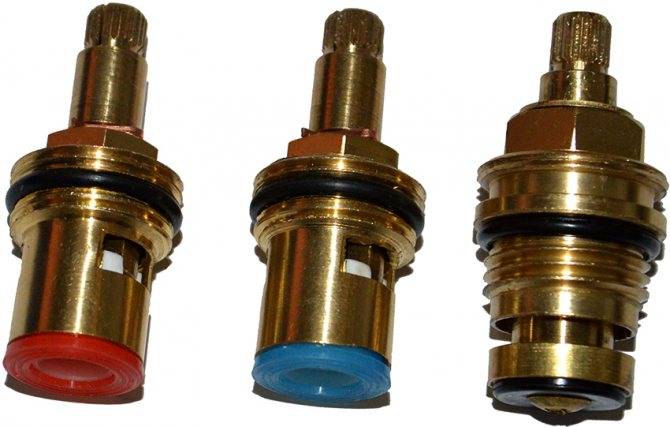

Виды вентильных головок Есть два виды кран-букс для вентильных смесителей: червячные (получили свое название благодаря наличию вентильной головки с резиновой «манжетой») и керамические. Не менее известны и шаровые кран-буксы – результат изысканий современных разработчиков сантехнического оборудования.

И червячные, и керамические головки используют для вентильных смесителей. Принцип действия червячной вентильной головки предельно прост: шток, которым снабжена кран-букса, выдвигается, благодаря чему гнездо клапана наглухо перекрывается резиновой «манжетой». По мере того, как «манжета» истончается, вентиль начинает резонировать. В результате создается впечатление, что трубы издают неприятные гулкие звуки. «Манжета» для червячной кран-буксы изготавливается из резины различных типов, поэтому срок эксплуатации изделия целиком зависит от качества расходного материала.

Сегодня, как известно, для сантехнических работ задействуются разные виды смесителей – и вентильные и шаровые. При внимательном уходе и своевременной замене кран-букс, установленных на любом из них, может прослужить несколько десятилетий, бесперебойно поставляя и регулируя напор воды, поступающей в квартиру хозяев.

Ни для кого не секрет, что смесители с вентильными головками червячного типа ломаются достаточно часто. Время, затрачиваемое на ремонт такого изделия, можно использовать с большей пользой, если остановить свой выбор на кран-буксах из керамики

Важно учитывать, что из этого материала могут быть изготовлены только два пластинчатых диска. Именно благодаря этим деталям происходит открытие и закрытие доступа к потоку воды

Цена керамической кран-буксы для душевой кабины ненамного превышает стоимость советского аналога, зато имеет перед ним явное преимущество: кран открывается и закрывается одним движением руки, точнее, повтором ручки прибора.

Шаровые кран-буксы не подходят для вентильных смесителей. Необходимость в производстве шаровых вентилей обусловлена появлением на рынке сантехнического оборудования нового образца, а именно – шаровых смесителей.

Какое значение имеет для смесителя кран-букса (ГОСТ 2589-96)

Сразу следует разобраться, что такое кран-букса. Данный элемент относится к классу запорной крановой арматуры. Конструкция выполняется из стали или латуни и состоит из корпуса, который оснащен монтажной резьбой и резиновыми уплотнителями, поворотного штока и штуцера, закрепленного в корпусе.


По ГОСТу стандартные размеры кран-букс для отечественных смесителей составляют 1/2 и 3/8 дюйма

В состав детали также входят сальники, благодаря которым обеспечивается герметичность устройства, и быстросъемная шайба, фиксирующая положение элемента в смесителе. Чтобы обеспечить плавность работы и повысить ресурс выработки, некоторые модели дополнительно укомплектованы жировой камерой.

Внутренний элемент вентильной головки, в зависимости от движения вентиля или рычага смесителя, изменяет свое положение. По форме исполнения он может напоминать плоскую пластину, металлическую сферу или червячный элемент с резиновыми уплотнителями.

Кран-букса устанавливается внутри смесителя, который предназначен для смешивания холодных и горячих потоков. Изделие используется для подачи и перекрытия воды, регулировки нужного напора и необходимой температуры потока. Такая вертикальная головка предназначена для смесителей, которые устанавливаются на умывальниках, мойках, в душе, ванне, системе биде.

Кран-букса для смесителя должна изготавливаться из износоустойчивого к воздействию воды и механических примесей материала, который легко переносит температурные перепады и высокую температуру транспортируемой жидкости. Она должна обеспечивать герметичность контура, выдерживая давление до 1 МПа, и обладать установленной пропускной способностью, определяющейся диаметром канала.


Кран-букса должна быть изготовлена из термостойкого материала

Кран-букса для отечественного смесителя имеет стандартные размеры 1/2 и 3/8 дюйма, установленные ГОСТом. Для импортного устройства используются шлицы 20 и 40.

Принцип работы кран-буксы заключается в том, что при воздействии на маховик затвор, который располагается в поворотном штоке, приходит в движение. Он начинает вращаться вокруг своей оси перпендикулярно или параллельно водному потоку. При этом затвор обеспечивает доступ воды, регулирует интенсивность ее истечения и перекрывает ее движение.

Ремонт переключателя на смесителе

Не менее часто выходят из строя и переключатели душа. И проблемы проявляются в виде слишком туго хода либо подтекания жидкости в перекрытом положении механизма. Выделяют два типа смесителей. Первые уже оснащены встроенными переключателями типа «душ-носик», вторые, именуемые как «луна», являют собой разборные конструкции.

Смесители «луна» являются независимыми разборными конструкциями, отвечающими за переключение поступления воды между изливом и душем

Разборные конструкции «луна» подлежат ремонту. Устройства типа «душ-носик», оборудованные встроенными переключателями, в случае поломки отремонтировать невозможно. Единственный выход – произвести полную замену.

Технология ремонта таких переключателей на смесителе включает те же этапы, что при устранении неполадок кран-буксы. Но стоит учитывать, что переключатели могут быть оснащены одним из двух типов механизмов:

  • штоковый – оснащен кнопочным подпружиненным штоком, который приводит в движение клапан, перенаправляя движение воды из гусака на душ;
  • шаровый – конструктивно напоминает устройство дисковой кран-буксы и позволяет ручке переключателя делать полный оборот.

Шаровые механизмы имеют практически неограниченный ресурс. Единственный их недостаток – чувствительность к крупным взвесям. Поломку может спровоцировать даже попытка закрыть заклиненный окалиной переключатель.

Штоковые устройства удобны за счет минимального усилия срабатывания, но из-за известкования резины клапана они имеют невысокий ресурс

Хозяева, установившие у себя смесители, у которых в качестве переключателя предусмотрен штоковый дивертор, чаще всего сталкиваются с проблемой, при которой устройство перестает запирать душ в момент выключения воды. И ключевой причиной поломки таких конструкций является выход из строя установленной внутри сердцевины дискового типа, технология замены которой подробно описана выше.

Если роль переключателя выполняет шаровый механизм, при починке конструкции можно обойтись и малыми «жертвами»

При ремонте шарового крана смесителя душа, работы по разборке и устранению поломок выполняют в такой последовательности:

Снимают переднюю крышку-заглушку рукоятки переключения и откручивают винт.
Открутив втулку, аккуратно вынимают рукоятку. В зависимости от конструкции она может доставаться отдельно, либо же быть соединенной с шаровой пробкой.
Извлеченный шарик осматривают на предмет наличия грязи или ржавчины. Если таковая обнаружена, то ее тщательно зачищают.
Отсоединяют душевой шланг, снимают верхнюю накладку и прочищают внутреннюю полость корпуса

При прочистке особое внимание следует уделить пластиковым конусным седлам под установку шара.
Прочищенные детали собирают в единую конструкцию.

Если при разборке смесителя шарик остался внутри, то следует сначала снять гусак, а затем открутить нижнюю крышку. Эту работу следует выполнять максимально аккуратно с тем, чтобы не повредить резьбу.

Видео-руководство по ремонту переключателя душа:

Что представляет собой керамическая кран-букса?

В отличие от привычной «червячной» кран-буксы с резиновой прокладкой, керамическая содержит в себе вставки из керамики

. Элемент крана, который отвечает за подачу воды и ее перекрытие изготавливается из металлокерамики — оксида алюминия. Механизм состоит из двух керамических пластин с отверстиями, благодаря твердости материала, на нихне образуется царапин, а от их схождения и расхождения, при котором образуется отверстие, поступает поток воды, который можно регулировать.

В быту кран с резиновыми прокладками при открытии или закрытии необходимо закручивать в несколько оборотов в ту или иную сторону, то кран с керамической кран-буксой — поворачивается легким движением.

Краны с резиновой прокладкой достаточно часто ломаются, так как закручивать нужно в несколько оборотов, добиваясь плотности, применять силу, вследствие чего резиновые прокладки быстро изнашиваются, а кран начинает шипеть

и «кашлять».

Принцип работы керамической кран-буксы иной и заключается в процессе смещения керамических пластин. В буксе находятся две пластины

— одна зафиксирована в самом корпусе, другая располагается на штоке, к которому крепится ручка смесителя. При открытии крана между пластинами возникает отверстие — и проходит поток воды, при закрытии, пластины внутри корпуса сходятся — вода прекращает поступать. Такой элемент может служитьдолго , но имеет цену выше, чем обычная резиновая, и очень не любит жесткую воду с примесями, поэтому при установке лучше установить и легкий фильтр.

Открытие крана с керамической буксой происходит легко и бесшумно, что тоже немаловажно при использовании — пластина внутри поворачивается на 45 или 90 градусов

в зависимости от желательного напора.

Как отремонтировать кран с керамическими дисками?

Как отремонтировать кран с керамическими дисками?

Так же у одно – рычажных смесителей кассета бывает как пластиковая, так и керамическая, и подлежит замене. Стоит от ста и до пятисот рублей.

Во время проведения всех работ воду необходимо перекрывать.

Основная поломка крана с керамическими дисками это истирание (срабатывание) упорного пластикового колечка из-за чего сила прижатия керамических дисков слабеет и кран начинает подкапывать.

Это колечко ещё называют прокладкой на шток и что самое интересное при покупке ремкомплекта вы его там не обнаружите, в запасных частях есть всё и керамические диски и стопор и даже силиконовые и резиновые уплотнители, но вот именно этого маленького, очень часто выходящего со строя колечки нет!

Если вырезать его из пластика очень проблематично, но выход есть!

Его можно заменить на самодельное упорное колечко из миллиметровой медной проволоки.

Сделать его просто, на шток наматывается медная проволока диаметром один миллиметр и потом снимается и разрезается на колечки.

После чего колечки выравниваются в плоскости шайбы и кран собирается (естественно со смазкой, не портящей воду).

Конечно заменить можно и диски и уплотнители, вот и всё в чём заключается ремонт такого крана, вот его внутренности.

Если вдруг треснул корпус или отломалось ушко штока, то возможности ремонта и комплектации такого крана весьма ограничены, так как штоки и корпуса как запчасти не поставляются в продажу, а чтоб подобрать с другого крана, нужно иметь аналогичную деталь, а у разных производителей они очень отличаются по конфигурации, хотя имеют один размер и посадочные места в смеситель.

Поэтому скорее всего придётся заменить полностью!

Принцип ремонта керамических кран-букс аналогичен ремонту простых кранов. Ведь принцип устройства у всех кранов одинаковый.

И естественно если у вас подтекает кран с керамическими дисками, то более 90 процентов , это проблема с прокладками.

Так что прежде всего с керамическими кран-буксами нужно работать очень аккуратно нее перетягивать ключом иначе кран может сломаться.

Поэтому аккуратно разбираем сам кран и кран-буксу.

Вот что мы получаем в результате.

После этого осматриваем прежде всего прокладки. И естественно при необходимости их меняем. А вот для того . чтобы не ошибиться лучше в магазин принести старые прокладки и по ним и выбрать ремкомплект.

После того как вы замените керамические прокладки , затяжку и сборку проводить руками. И только потом подтянуть ключом , но только до тех пор пока кран не перестанет подтекать и естественно перетягивать нельзя, лучше через день операцию повторить.

Чтобы отремонтировать смеситель с керамической кран-буксой необходимо сделать следующее:

Сразу купить ремкомплект

На вентиле смесителя снимаем заглушку под которой винт удерживающий переключатель (“барашек).

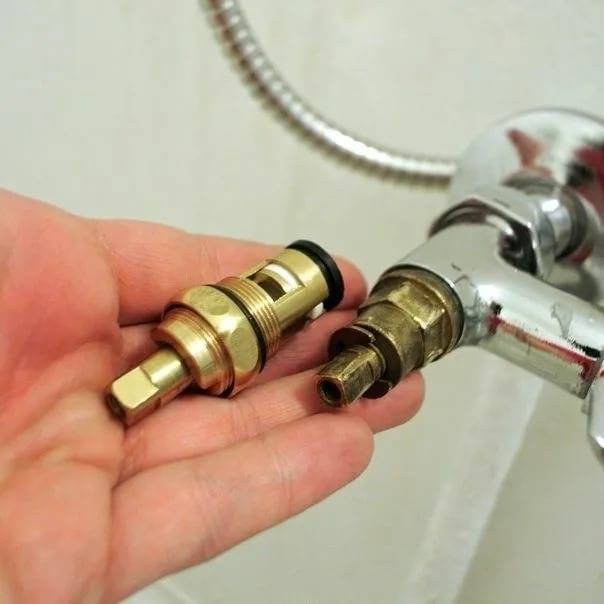

Снимаем ручку, откручиваем кран-буксу.

Тут возможно достаточно поменять прокладку между самим краном и кран-буксой.

Если нужен ремонт самой кран-буксе, то продолжаем.

Кран-букса в руках.

Под штоком буксы находится стопорная шайба (она держит шток не давая ему опускаться вниз), поддеваем её отвёрткой, чуть разводим в стороны и на себя (предварительно конечно снимаем прокладку которая скрывает керамическую пару, снять можно даже руками, или поддев отвёрткой).

Чуть постукиваем по штоку (это если керамическая пара сильно прикипела).

Шток идёт вниз и выталкивает из кран-буксы керамическую пару.

Сами диски (керамические) вращаются относительно друг друга, они отлично притёрты и если между ними попадает грязь, окалина, то кран начинает подкапывать.

Возможно достаточно их промыть, или заменить новыми из ремкомплекта.

Сам шток так же очищаем от всех отложений (известь, ржавчина и так далее).

На самом штоке есть два уплотнительных кольца, и их можно заменить, или хотя бы смазать, если визуально они целые.

Сборка в обратной последовательности.

Чаще всего кран-буксу меняют на новую (целиком, при покупке новой, старую возьмите с собой), срок службы такого крана очень приличный.

Рекомендации по работе

Однако существуют и такие поломки, которые самому не исправить либо смысл в ремонте отпадает полностью. К примеру, это изнашивание резьбы

Случиться это может на любых моделях, неважно, будет ли это металлический или керамической кран. Нередко к такому процессу, как замена кранбуксы, приводит и сгибание тонких входных каналов

Как уже было сказано, происходят неполадки вследствие жесткой воды. За этим нужно следить своевременно, так как постоянно капающий кран, может не только действовать на нервы, но и в конце месяца дать ощутимые результаты на счетчике. Как сделать замену правильно? Ввиду того что все модели разные, есть риск приобрести в магазине нечто неподходящее. Стоит взять демонтированный кран буксу с собой в магазин бытовой техники, чтобы на месте покупки оценить, подойдет ли новый к своему месту назначения.

Заменяемые детали кран-букса.

В последнее время многие считают, что использование пластика лучше. Это не так: пластик при большом нагревании или сильном охлаждении испытывает нагрузки, что может привести к короблению или растрескиванию. Речь о герметизации в таком случае идти не будет. Только старая добрая проверенная резина. Повернув несколько раз модель кран буксы, можно увидеть соответствует ли она качеству в плане открытия-закрытия. Действия не должны вызывать усилия. Если это происходит, такую модель нужно отложить или указать на это продавцу с обращением по замене. Если повреждения связаны с сальницей, то имеет смысл прикупить ленту «фум», которая при наматывании сможет предотвратить протечки. Лучше сделать это, пока модель кран буксы новая. Итак, можно приступать к монтажу. Опять перекрываем воду, демонтируем старое и ставим на его место новое. Этапы обратного монтажа несложны:

  1. Перед тем как вставлять кран буксу на место старого, следует зачистить все места от грязи. Иначе есть риск, что новая модель войдет неплотно.
  2. Вставляя новое устройство нужно следить за тем, чтобы оно входило по центру и штоковому соединению ничто не мешало.
  3. После того как модель кран буксы установлена, можно проверить его действие, не накручивая барашка или рычага. Для этого общий водяной вентиль открывается и вручную шток поворачивается. Если все в порядке и он ходит свободно, а открытие-закрытие нареканий не вызывают, можно считать, что замена кран буксы прошла успешно.

Таким образом, описание работы по замене или ремонту такого важного элемента не выглядит сложным. Читателя можно уверить, что и в реальности монтаж нетруден

Замена кран буксы займет у домашнего мастера несколько минут при условии, что все нужное будет под руками.

Виды

При выборе подходящего смесителя в первую очередь стоит определиться с видом оборудования. Разные варианты сантехники отличаются конструкцией, способом подачи и остановки напора воды.

Двухвентильные

В конструкции двухвентильного смесителя присутствует кран-букса, благодаря которому происходит регулировка напора и температуры подаваемой жидкости. Внутри оборудования находится небольшая камера, необходимая для смешивания горячей и холодной воды. Через носик крана выходит смешанная вода, а встроенный сетчатый фильтр предотвращает разбрызгивание жидкости. К основным характеристикам двухвентильной разновидности относятся следующие:

  1. Для монтажа оборудования к водопроводным трубам используются специальные крепежи — эксцентрики.
  2. Промежуток между подводными трубками должен варьироваться в пределах 14,8-15,2 см.
  3. Основными компонентами конструкции являются вмонтированные в корпус вентили. Над ними винтами зафиксированы ручки, которые могут отличаться формой и дизайном.

Однорычажные

Характерной особенностью однорычажных смесителей является наличие только одной ручки, которая используется для контроля напора жидкости и изменения температуры.

Однорычажное оборудование снабжается керамическим либо шаровым картриджем. Керамические картриджи выполнены из двух пластин с покрытием из металлокерамики. В шаровых картриджах регулирующая головка выполнена в форме шара.

Каскадные

Внутренний механизм каскадных смесителей стандартный. Основным отличием является форма и ширина излива, которая создает визуальный эффект водопада. Каскадный смеситель увеличивать объем одновременно вытекаемой жидкости, что позволяет быстро набрать ванну.

Термостатические

Смесители со встроенным термостатом созданы по современным технологиям. Удобное в использовании оборудование обладает рядом преимуществ, в частности:

  • для контроля температуры и степени водного напора не требуется вращать вентили;
  • имеется функция установления определенной температуры независимо от центрального водоснабжения;
  • система безопасности исключает риск случайно обжечься горячей водой.

Главным компонентом термостатической конструкции является смешивающий элемент, который управляется патроном, содержащим пластины из биметаллической основы и воска. Патрон постоянно контролирует температуру воды и поддерживает ее в заданных пределах.

Бесконтактные

Сенсорные модели не требуют прямого контакта для подачи воды. Чаще всего данный вид смесителей устанавливается в общественных местах с большой проходимостью людей. В оборудование встроен специальный датчик, который при помощи инфракрасных лучей реагирует на движение либо тепловое воздействие. Устройство срабатывает при поднесении рук в рабочую область датчика.

Комбинированные

В ванной комнате часто используются однорычажные либо двухвентильные смесители, к которым дополнительно подключается душ. Для ванной и умывальника лучше использовать разные смесители. Подходящим вариантом является однорычажная конструкция с коротким гусаком для быстрого набора воды и с возможностью переключения на душ. Дополнить сантехнику можно шлангами для фиксации душевой лейки на стене.

По методу креплению

В зависимости от размещения смесителя выделяют несколько разновидностей. Делая выбор по методу крепления, нужно учитывать расположение ванны, душа, умывальника и водопроводных труб.

Настенные

Настенный смеситель помещается вглубь стены, благодаря чему выглядит компактным и аккуратным. Данная разновидность оптимально подходит для небольшого помещения, поскольку дает возможность сэкономить пространство. Использовать настенные устройства можно для душа, ванны, умывальника, мойки и биде.

Напольные

Особенностью напольной разновидности является скрытый монтаж, за счет чего все трубы и соединения маскируются. Устройство представляет собой вытянутую металлическую трубку с краником на верхней части.

Врезные

Врезной кран для ванны имеет спрятанную душевую гарнитуру, а на поверхности остается только лейка. При необходимости использовать душ потребуется потянуть за лейку и извлечь шланг.

Встраиваемые в стену

Преимуществом встраиваемых смесителей является скрытие всех инженерных коммуникаций в стене. Конструкция представляет собой вентили и душевую лейку, которые выходят из стенки.

Износ прижимной шайбы

Прижимная шайба (она может быть пропиленовой, фторопластовой или капролоновой) выступает в качестве компенсатора возможных зазоров между керамическими дисками. Во время функционирования кран-буксы этот уплотнитель постоянно переживает нагрузки, приводящие к его постепенному износу. Из-за уменьшения толщины прижимной шайбы уменьшается плотность прилегания перепускных узлов: в образовавшийся зазор начинает просачиваться вода.

Для замены этой детали потребуется полная разборка кран-буксы с вытаскиванием стопорного кольца, штока и демонтажем пластиковой шайбы. После установки нового элемента пластины нужно почистить и смазать. Если подходящая по размеру новая шайба не была найдена, проводится наращивание старой прокладки путем наклеивания на ее поверхность изоленты. Еще один вариант ― подложить под шайбу тонкий кружок из полиэтилена.

Ремонт прижимной шайбы

Подробнее про ремонт прижимной шайбы кран-буксы можете посмотреть в видео:

Как выбрать кран-буксу

Чтобы не ошибиться с выбором новой буксы, постарайтесь учесть следующие нюансы:

  • Диаметр посадочного места и длина старой кран-буксы.
  • Какая кран-букса использовалась.
  • Размер и форма штока.
  • Точное количество шлицов.
  • Для керамической модели нужно знать точный угол поворота.

Если сломавшаяся букса была произведена в России, на ее место точно встанет российская же модель. Если вы захотите поменять такую модель на импортную, то придется приобрести деталь, укомплектованную маховиком. Чтобы избежать сложностей, рекомендуется взять старую буксу с собой в магазин и попросить консультанта подобрать ей замену. Еще хороший вариант посмотреть ролики на ютубе. Вы сможете узнать как отремонтировать кран буксу и увидеть пошагово весь процесс. Одно из таких видео будет в нашей статье чуть ниже.


Разобранная кран-букса Источник a.d-cd.net

Если у вас в доме старая канализация и в воде присутствует песок, то очень скоро вас начнет волновать вопрос, как отремонтировать кран буксу керамическую полуоборотную. Поэтому либо дополнительно приобретите очистную систему для воды, либо используйте классическую кран-буксу.
