Как сделать своими руками летний водопровод на даче

Металлопластиковые трубы

Разводка труб, выполненных из металлопластика, как уже было сказано выше — наиболее подходящий вариант для людей, которые хотят выполнить всю работу самостоятельно. Металлопластиковые детали состоят из 3 слоёв: наружного полимерного, среднего металлического (как правило, это алюминиевая прослойка) и внутреннего полимерного.

Металлопластиковые трубы, свернутые в небольшие бухты, очень удобны для перевозки и хранения, чего не скажешь о стальных изделиях

Металлопластиковая коммуникация монтируется двумя способами:

  1. С помощью резьбовых соединительных элементов, которые включают в себя уплотнительные прокладки. Уплотнитель необходим для достижения нужного показателя герметичности в системе.
  2. С использованием обжимных фитингов.

Изделия из металлопластика имеют сопротивляемость к губительному воздействию коррозии, а также благодаря гладким внутренним стенкам отличаются высокой пропускной способностью. А благодаря гладким стенкам такие изделия не накапливают внутри себя солевых отложений, способных со временем привести к сужению просвета трубы и её полной закупорке.

Как сделать разводку металлопластиковых труб своими руками? Для разводки металлопластиковых труб своими руками требуется наличие трубореза, прессовочных клещей и римеров. Категорически не рекомендуется выполнять скрытую проводку металлопластикового водопровода в стенах. Эта связано с тем, что уплотнительные элементы со временем теряют свои полезные свойства и соединительные узлы могут дать течь, поэтому к трубопроводу необходимо предусмотреть быстрый доступ для проведения ремонтных работ.

Сооружение постоянного водопровода

Если принято решение о прокладке постоянного (стационарного) водопровода, то требуется:

  • определиться с источником водоснабжения;
  • выбрать трубы для прокладки;
  • разработать схему системы водоснабжения на участке и в летнем доме;
  • подготовить траншеи, произвести сборку и подключение водопровода.

Выбор источника водоснабжения

Источником водоснабжения на даче могут являться:

личный колодец или скважина. В данной ситуации вода будет пригодна и для полива и личных нужд, но стоимость работ по прокладке системы увеличиться на стоимость копки и обустройства колодца/скважины;

Снабжение водой из колодца

  • любой естественный водоем (пруд, река, озеро и так далее). Вода из подобного источника может быть применена исключительно для полива растений. Чтобы воду можно было использовать для приготовления пищи, требуется установка очистных сооружений;
  • центральная магистраль. Если рядом с дачным участком расположена центральная система водоснабжения, то к ней произвести подключение бытового водопровода. Для врезки потребуется согласие контролирующей организации.

Выбор труб

Для изготовления водопровода своими руками потребуется подобрать трубы и соединительные фитинги. Трубы могут быть изготовлены:

  • из металла. Стальные трубы отличаются устойчивостью к механическим повреждениям, долговечностью, но такие факторы, как подверженность коррозии и постепенное снижение качества поступаемой воды значительно сокращают возможность их использования;
  • из поливинилхлорида. ПВХ трубы отличаются высокой стоимостью и сложностью монтажа. По этим причинам для строительства летнего водопровода используются крайне редко;
  • из полиэтилена. ПНД трубы отличаются невысокой стоимостью, устойчивостью к коррозии и иным повреждениям, простотой монтажа, что приводит к возможности использования для строительства водопровода;
  • из полипропилена. Полипропиленовые трубы соединяются между собой методом пайки, что и является единственным минусом (требуется наличие специального оборудования). Из положительных характеристик можно выделить долговечность, устойчивость к коррозии и иным отложениям, содержащимся в земле и воде, надежность.

По выбору пользователя для сооружения водопроводной системы на дачном участке рекомендуется использовать полиэтиленовые или полипропиленовые трубы.

Разработка схемы водопроводной системы

После выбора материалов требуется приступить к разработке схемы трубопроводной системы. Подробная схема позволяет определить количество и длину труб, количество и виды соединительных фитингов и дополнительной арматуры (запорные и водопроводные краны, фильтра и так далее).

На схеме указываются:

  1. источники водоснабжения;
  2. места прокладки труб;
  3. места вывода водоразборных кранов для полива;
  4. прохождение труб в доме;
  5. подключение сантехники и иного оборудования.

Проект водопроводной системы

Монтаж и укладка трубопровода

Монтажные работы выполняются в следующем порядке:

  1. земляные работы. По всей длине трубопровода из колодца до точек забора воды необходимо выкопать траншеи шириной чуть более диаметра и глубиной 20 – 30 см (для возможности использования системы в зимнее время глубина траншей должна быть больше глубины промерзания);

Подготовка траншей для укладки труб

сборка и укладка водопровода

При пайке труб или сборке при помощи фитингов важно следить за герметичностью полученных соединений;

Сооружение и прокладка труб

  1. подключение к насосу и вывод сливному крану. Как слить воду из системы на зиму? Наиболее простым способом является установка крана в самой нижней точки системы водоснабжения;
  2. проверка работоспособности и герметичности системы;
  3. засыпка труб.

Процесс проектирования и организации водопровода представлен на видео.

Обслуживание трубопровода для подачи воды заключается в периодической чистке труб, профилактике работы насоса и консервировании на зимнее время.

Система подачи воды

Система наружного водоснабжения на даче, на базе личного колодца, считается лучшим способом получения воды. Главное — аккуратное бурение скважины, её закрепление и прокладка трубопровода.

Большинство владельцев любит использовать предложения компаний по бурению под ключ. Эксперты должны определить глубину подземных вод и рассчитать приблизительный доступный объём воды из источника. В некоторых районах недостаточно воды для орошения: часто скорость струи не позволяет это сделать.

Варианты водоснабжения:

  1. Сезонное извлечение воды. Этот вариант является лёгким методом, который используется для полива. Он установлен на основе системы пластиковых труб и шлангов, которые соединены друг с другом по периметру сада. Осенью в конце полевых работ отключают воду и демонтируют систему водоснабжения.
  2. Постоянная система. Установлена для круглогодичного использования, зачастую по тому же принципу, что и простое водоснабжение личного жилья. Трубы из скважины доставляются в жилище подземным способом, укладываются в траншеи ниже глубины промерзания грунта. Постоянное трубопроводное оборудование считается затратным. Для его установки потребуется несколько видов оборудования: скважинный насос, измерительное оборудование, водяной фильтр, гидравлический аккумулятор.

Крепежные элементы

Эффективную работу трубопровода обеспечивают крепления. Они предотвращают смещение магистрали, ослабление разъемных узлов и деформацию нагруженных элементов.

Фиксация компонентов при монтаже системы происходит двумя способами:

  1. формирование неподвижного соединения при помощи специальных хомутов;
  2. формирование подвижного соединения посредством крюков.

При прокладке трубопровода обязательна фиксация каждого стыка. Компоненты, удерживающие линейные участки, размещаются с шагом, равным десятикратному диаметру трубы. Применение хомутов подразумевает установку резиновых прокладок, исключающих механическое повреждение линии.

Цена пластиковой трубы

Приобретая материалы для работы, рекомендуют быть предельно внимательным. Изделия из пластика, особенно торцы, не должны содержать шероховатостей и неровностей. Заготовки должны иметь ровную округлость.

Цена на заготовки для ПП трубомагистрали следующая. Это от 1 до 7 долларов за один погонный метр. Приблизительно в таких пределах находится и цена на фитинги.

Наиболее дорогие материалы этого вида поставляют немецкие и итальянские фирмы. Товары от турецких и отечественных изготовителей стоят на порядок ниже.

Такой товар стоит немного дороже, но это вполне оправдается длительной и надежной работой построенной системы.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Об организации автополива прочесть можно тут.

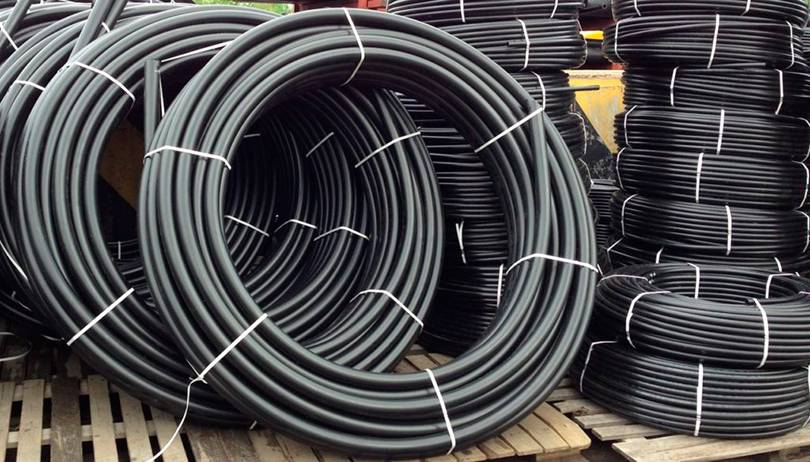

Обозначение полиэтиленовых труб, их маркировка

Все производители полиэтиленовых труб маркируют свою продукцию с учетом установленных стандартов.

Сам материал из которого изготавливают эту трубу маркируют символами PE, что означает полиэтилен. Отечественные производители могут маркировать как ПЭ, что само собой понятно.

Получают полиэтилен из газа этилена под давлением. Саму технологию получения здесь мы описывать не будем. Оговоримся лишь, что в зависимости от давления, при котором изготавливают полиэтилен получают разную плотность этого материала.

LDPE, либо ПВД, ПЭВД (полиэтилен высокого давления), ПЭНП (полиэтилен низкой прочности)– означает что полиэтилен изготовлен под высоким давлением, но при этом имеет низкую прочность. Трубы из такого материала не выдерживают высокого давления, прочность компенсируют за счёт более толстых стенок или армированием капроновой нитью. За-то, труба обладает повышенной гибкостью.

  • HDPE, либо ПНД, ПЭНД (полиэтилен низкого давления), ПЭВП (полиэтилен высокой прочности)– обозначает что материал получен под низким давлением, но обладает повышенной прочностью. Трубы из такой марки полиэтилена жесткие, не очень гибкие, подвержены раскалыванию при направленном давлении на них извне, особенно при низкой температуре окружающей среды. За-то, такие трубы способны держат высокое внутреннее давление. Эти трубы применяются для водопроводов, газопроводов и других систем высокого давления с транспортируемой средой до 40 C.
  • Стандарт производства полиэтиленовых труб высокой прочности в России регулирует ГОСТ 18599- 2001. Согласно него существуют четыре основных марок полиэтилена ПЭ32, ПЭ63, ПЭ80 и ПЭ100 или PE32, PE63, PE80 и PE100. Соответственно чем больше число, тем прочнее полиэтиленовая труба.

Европейские производители вместо ГОСТа придерживаются своих стандартов, поэтому ГОСТа вы там не найдёте, а увидите символы тех стандартов, которыми они придерживаются.

SDR— это соотношение общего диаметра трубы к её стенке. То есть, чем меньше этот показатель, тем толще стенка трубы, тем больше запас её прочности.

Синяя полоса по всей длине обозначает труба предназначена для воды. Желтая полоса-для газа

Кроме всего этого могут быть дополнительные обозначения полиэтиленовых труб

PN— номинальное рабочее давление трубы. Где число измеряется в кг/см2.

∅– диаметр трубы в мм, либо без этого символа в виде цифр, измеряемое в мм умноженное на толщину стенки трубы. Например 110×10.

Мы привели все основные… и даже больше…обозначения полиэтиленовых труб, которые необходимо знать при её выборе.

Обозначение полиэтиленовых труб, их маркировка Обозначение полиэтиленовых труб, их маркировка заводами изготовителями

Металлопластиковые трубы

Разводка труб, выполненных из металлопластика, как уже было сказано выше — наиболее подходящий вариант для людей, которые хотят выполнить всю работу самостоятельно. Металлопластиковые детали состоят из 3 слоёв: наружного полимерного, среднего металлического (как правило, это алюминиевая прослойка) и внутреннего полимерного.

Металлопластиковые трубы, свернутые в небольшие бухты, очень удобны для перевозки и хранения, чего не скажешь о стальных изделиях

Металлопластиковая коммуникация монтируется двумя способами:

  1. С помощью резьбовых соединительных элементов, которые включают в себя уплотнительные прокладки. Уплотнитель необходим для достижения нужного показателя герметичности в системе.
  2. С использованием обжимных фитингов.

Изделия из металлопластика имеют сопротивляемость к губительному воздействию коррозии, а также благодаря гладким внутренним стенкам отличаются высокой пропускной способностью. А благодаря гладким стенкам такие изделия не накапливают внутри себя солевых отложений, способных со временем привести к сужению просвета трубы и её полной закупорке.

Как сделать разводку металлопластиковых труб своими руками? Для разводки металлопластиковых труб своими руками требуется наличие трубореза, прессовочных клещей и римеров. Категорически не рекомендуется выполнять скрытую проводку металлопластикового водопровода в стенах. Эта связано с тем, что уплотнительные элементы со временем теряют свои полезные свойства и соединительные узлы могут дать течь, поэтому к трубопроводу необходимо предусмотреть быстрый доступ для проведения ремонтных работ.

Процесс монтажа ПНД труб, инструменты и фитинги

Непосредственно перед началом монтажных работ отмеряется протяженность будущего водопровода на даче. Определяется количество трубы диаметром 40 мм для основной магистрали, и длина 20 мм или 25 мм труб для отводных коммуникаций.

Отрезать кусок трубы нужной длины лучше всего специальными ножницами

Для качественного монтажа понадобится комплект несложных инструментов:

  • инструмент для подрезки труб. В этом случае пригодится обычная ножовка по металлу;
  • для обработки торцов трубы используют короткий конусовидный нож;
  • фитинги зажимаются, как правило, вручную. Тем мастерам, которые предпочитают использовать разводной ключ, при затягивании соединений следует точно дозировать усилие: чрезмерно затянутые соединения фитингов – зажимные гайки – могут лопнуть, или деформируется уплотнительная прокладка. Недостаточно затянутые гайки не обеспечат герметичность соединения.

Набор фитингов, которые используют для монтажа:

  • соединительные муфты, они обеспечивают герметичность стыков труб водопровода одного диаметра;
  • переходная муфта позволяет соединять трубы водоснабжения разных диаметров, для подключения контура к основной магистрали;
  • муфта в виде тройника обеспечивает легкий способ отвода части жидкости от основной магистрали;
  • муфта с резьбой позволяет комбинировать ПНД трубы с уже существующей водопроводной системой на основе резьбовых соединений;
  • фланцевое соединение используют для подключения к коллектору сброса воды;
  • муфта – «седелка» используется для быстрого подключения к основной магистрали трубы меньшего диаметра;
  • муфта – заглушка обеспечит герметичность оконечной части трубопровода, используют заглушку и при отключении какой либо части контура водоснабжения.

Главная особенность прокладки водопровода на основе ПНД труб своими руками на даче состоит в том, что труба не сможет сгибаться под прямым углом. Существует так называемый «радиус поворота», который будет иметь значение большее, чем внешний диаметр трубы. Этот фактор учитывается при подключении к источнику подачи воды. Используется специальный переходной фитинг, и ПНД труба плавно выводится на глубину укладки системы.

Заказ и приобретение продукции по оптовым ценам

Технология установки, сварки ПНД труб и фитингов должна строго соблюдаться — лишь в таком случае обустроенная система будет служить на протяжении десятков лет, не требуя ремонта и обслуживания. Однако, помимо четкого следования инструкции, большую роль играет и качество самих труб и фитингов.

Компания «Пластпродукт» является одним из наиболее крупных производителей труб и оборудования в Дальневосточном регионе. Изготовление осуществляется на собственном производстве из высококачественного зарубежного сырья. Благодаря строгому контролю качества все виды продукции отвечают требованиям безопасности и надежности, что подтверждено соответствующими сертификатами и лицензиями.

Мы предлагаем приобрести трубы ПНД, фитинги, сварочное оборудование и прочую продукцию по оптовым ценам от производителя. Стоимость оптовой партии товаров рассчитывается для каждого клиента менеджером нашей компании индивидуально. Мы гарантируем исключительно выгодные для вас цены и высокое качество всех изделий. Отправить запрос или задать уточняющие вопросы вы можете по средствам формы обратной связи или телефонам, указанным на сайте.

Виды летних трубопроводов. Их преимущества и недостатки

Владельцы загородных участков могут обустроить два типа систем водоснабжения:

  1. разборный трубопровод;
  2. постоянный трубопровод.

Разборный трубопровод для дачи представляет собой «конструктор», состоящий из гибких шлангов и соединительных фитингов. При наступлении летнего периода система собирается, а перед холодами разбирается. При этом слив воды из труб производится автоматически.

Летний разборный трубопровод для подачи воды

Преимуществами разборных систем водоснабжения являются:

  • простота и скорость прокладки труб, а также подключения к источнику водоснабжения;
  • невысокая стоимость;
  • минимальное техническое обслуживание.

К отрицательным качествам временных систем относятся:

  • наличие труб на дачном участке, что создает препятствия при движении и портит внешний вид;
  • необходимость ежегодной сборки и разборки системы.

В специализированных магазинах можно приобрести готовый временный водопровод с подробной инструкцией по сборке, что позволит сократить время на разработку индивидуальной конструкции и избежать ошибок при проектировании.

Постоянный водопровод прокладывается в земле и не разбирается на зимний период. Обязательными элементами конструкции являются:

  • трубы;
  • соединительные фитинги;
  • водопроводные краны, вынесенные на поверхность;
  • гибкие шланги для полива;
  • сливной кран, который требуется при консервировании системы зимой.

Система водоснабжения дачного участка

Преимуществами неразборной конструкции являются:

  • отсутствие необходимости постоянной сборки и разборки системы;
  • возможность использования в зимнее время при соблюдении определенных условий;
  • трубы не могут быть похищены.

Из недостатков можно выделить:

  • сложность и длительность монтажа;
  • необходимость организации слива системы на холодный период;
  • сложность ремонта.

Какой водопровод лучше организовать на даче? Решать каждому пользователю самостоятельно, опираясь на такие факторы, как удобство использования, возможность денежных вложений, возможность самостоятельной прокладки и так далее.

Источники

Решение вопроса «как провести водопровод на даче своими руками» начинается с определения типа источника. То есть, необходимо решить, откуда будет браться вода. Самый простой вариант – построить линию от централизованной магистрали, оснастив ее напорной емкостью для бесперебойной подачи и стабильности давления, однако такое решение возможно не всегда – общая линия может отсутствовать вовсе. Собственный источник позволяет создать полностью автономную систему.

Колодец

Традиционный вариант, исправно служащий многим в сельской местности, пригодный для использования в дачных массивах.

За выбор колодца говорят его преимущества:

Для строительства и эксплуатации не требуется оформление разрешительной документации, регистрация и проведение каких-либо других мероприятий, связанных с дополнительными хлопотами

Воду из колодца можно получать как при помощи перекачивающего агрегата, так и вручную, что важно для тех участков, где часто отключают электроснабжение. К тому же такая возможность повышает безопасность – при возгорании на участке, вы сможете получить воду и потушит очаг, даже если повреждена проводка

Строительство колодца не слишком сложно, его можно выполнит своими силами, даже не имея специальных навыков. Достаточно внимательно изучить рекомендации специалистов. Если не используются готовые тяжелые строительные блоки (например, бетонные кольца), можно обойтись без привлечения спецтехники. Даже пользуясь услугами специалистов для строительства, цена работы будет ниже, по сравнению с бурением других водоисточников.

Недостатки колодца:

  • Высокая вероятность попадания органических загрязнений в воду (снизить ее можно, снабдив колодец плотно закрывающейся крышкой),
  • Необходимость периодически проводить чистку и санацию шахты (при сезонном использовании делать придется чаще, поскольку в неэксплуатируемом колодце вода застаивается),
  • Возможен забор воды из верхних слоев, куда могут попасть загрязнения с поверхности почвы (токсичные отходы предприятий, химические удобрения, техногенная пыль и пр.).
  • Относительно небольшая производительность (порядка 200 литров в час).

Красиво оформленный колодец также может стать и украшением участка

Также нужно отметить, что устройство колодца возможно только в случае залегания водоносного слоя на глубине менее чем 15 м.

Скважина на песок

Решая, как сделать водопровод на даче с использованием скважины на песок, также нет необходимости беспокоиться об оформлении документов. Преимущества скважины на песок аналогичны особенностям строительства и эксплуатации традиционного колодца.

  • Для бурения скважины на песок можно воспользоваться услугами специализированной компании или попробовать выполнить работу самостоятельно. При неглубоком залегании водоносного слоя можно обойтись без сложной техники.
  • В воде из песчаного водоносного слоя высокое содержание нерастворимых примесей – песка или глины, поэтому для системы водоснабжения потребуется надежная фильтр-система.

Отличительные особенности:

  • меньшая (по сравнению с обычным колодцем) вероятность попадания органики в воду (в основном забор воды проводится на глубине 15-30 метров),
  • небольшой срок службы (порядка 8 лет),
  • в зависимости от геологических особенностей иногда целесообразнее поставить без особых усилий новую скважину (или перенести оборудование), чем прочищать источник,
  • скважина на песок способна давать в среднем 1,5 кубометра воды в час.

Артезианская скважина

В этом случае самому провести водопровод на даче из скважины получится только после завершения работы бурильщиков. Бурение артезианских скважин разрешено только силами профессионалов из специализированных компаний, имеющих разрешение на деятельность такого рода. После бурения, промывки и пуска в эксплуатацию источника компания выдаст пакет документов на артезианскую скважину, а перед бурением надо получить разрешение.

Преимущества:

  • забор воды из глубоких водоносных слоев, куда не попадают загрязнения с поверхности (более 50 метров),
  • высокая производительность (иногда экономически целесообразна установка одной артезианской скважины на несколько участков).

Недостатки:

  • необходимость серьезных материальных вложений,
  • высокое содержание солей в воде.

На фото показана схема залегания водоносных слоев и варианты водозабора
