Люк для ванной

Нажимные люки под плитку Хаммер: характеристики лучших моделей

Изделия производства компании Хаммер являются одними из самых популярных на сегодняшний день и пользуются спросом благодаря огромному выбору моделей. Среди всего многообразия есть две модели, которые работают при помощи нажимного механизма. Каждую из них рассмотрим подробнее.

Модель нажимного люка Слава

Это очень простой в монтаже и удобный в эксплуатации вариант, который известен своей надежностью и длительным эксплуатационным сроком. Стоимость «Славы» вполне умеренна, что сделало её лидером в данной категории.

Нажимные люки незаметны в интерьере ванной, поскольку не имеют на поверхности ручек или присосок

В этом люке было использовано новшество, которое в дальнейшем стало отличительной чертой и можно сказать главным преимуществом этой модели – продуманная система шарниров и соединений. Такое решение позволяет с легкостью открывать люк, не прибегая к использованию ручек или присосок.

Для того чтобы открыть люк, достаточно произвести легкое нажатие на поверхность крышки с той стороны, где расположены защелки. Закрывание производится по тому же принципу. При этом петли в механизме расположены таким образом, что совмещение дверцы и проема происходит автоматически.

Статья по теме:

Среди прочих технических особенностей люка модели Слава стоит отметить:

  • люк может быть установлен на поверхность абсолютно любого типа;
  • крышка люка способна защитить коммуникации от попадания влаги за счет наличия специального изоляционного слоя;
  • модель имеет звукоизоляционные свойства, что очень удобно, если речь идет о необходимости монтажа в ванной или в туалете;
  • возможность отказаться от использования ручек и присосок позволяет сделать люк полностью незаметным;
  • для декорирования люка могут быть использованы абсолютно любые материалы, в том числе искусственный камень и керамическая плитка, которые имеют немалый вес. Петли способны выдерживать существенную нагрузку на протяжении длительного времени, при этом не перекашиваться и не расшатываться. Как утверждают специалисты, толщина отделки может составлять до 15 мм.

Поверхность дверцы люка можно облицовывать керамической плиткой толщиной до 1,5 см

Также стоит обратить внимание на тот факт, что конструкция люка Слава может быть усовершенствована специальными газовыми амортизаторами, которые предоставляют возможность осуществлять открывание дверцы автоматически

Модель нажимного люка Зевс

В этой модели разработчики постарались сохранить все преимущества предыдущего варианта, при этом несколько изменив конфигурацию и усовершенствовав некоторые аспекты. В первую очередь «Зевс» известен куда большей прочностью и надежностью, что было достигнуто благодаря добавлению дополнительных ребер жесткости. Благодаря этому конструкция способна выдерживать колоссальный вес.

Допустимые нагрузки на люк этой модели предполагают заполнение проема размером до 1600х1600 мм. При этом толщина керамической плитки, уложенной сверху, может достигать 15 мм.

Нажимные люки производятся в различных размерах, что дает возможность подобрать модель исходя из габаритов плитки

Установка люка на перегородки из пеноблоков

Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);

  • проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
  • зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
  • отметьте места расположения креплений на пеноблоках через отверстия в рамке;
  • выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
  • вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
  • произведите регулировку зазора между рамой и дверцей.

ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки

Классификация ревизионных люков

Скрытые люки имеют разные конструкции, и какую бы вы ни выбрали, она не должна портить внешний вид ванной комнаты, а также быть легкой в применении. Естественно, что пользоваться этим скрытым люком часто не придется.

Скрытые люки подразделяются на такие категории:

  • пластиковые;
  • металлические;
  • люки-невидимки.

Теперь рассмотрим каждую из категорий более подробно.

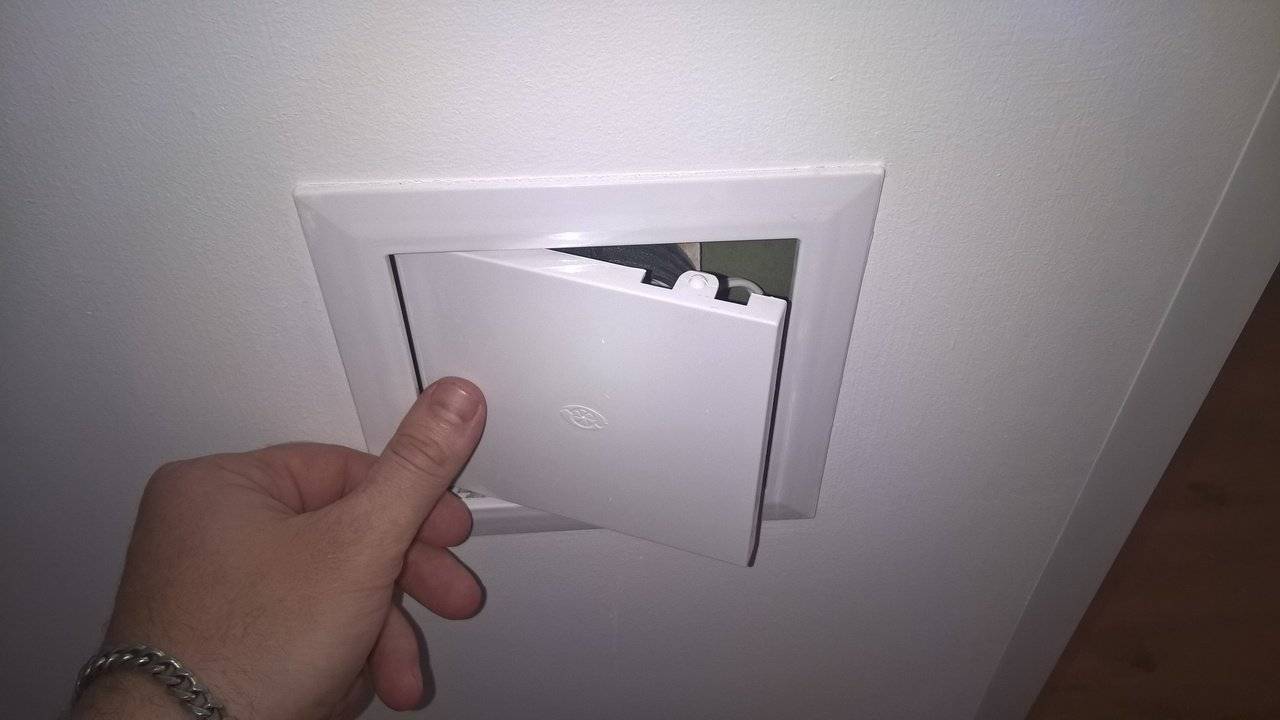

Пластиковые ревизионные люки являются наиболее дешевым и простым вариантом. Они одинаковые внешне и могут отличаться по цвету или размеру. Установка такого люка достаточно простая: его следует при помощи саморезов вкрутить в стену или же при помощи клея вставить в приготовленное отверстие. Чтобы открыть дверцу скрытого люка, нужно просто надавить на дверцу.

Такое решение – наиболее простое, чтобы скрыть ревизионные проемы инженерных узлов.

Металлический ревизионный люк устанавливается и открывается, как и пластиковый и почти не отличается от него по размеру. Но в отличие от пластика, металлические модели имеют ряд таких преимуществ:

  • более долговечны;
  • способны длительное время не терять первоначальный внешний вид.

Единственный их недостаток по сравнению с пластиковыми моделями – это более высокая стоимость изделия.

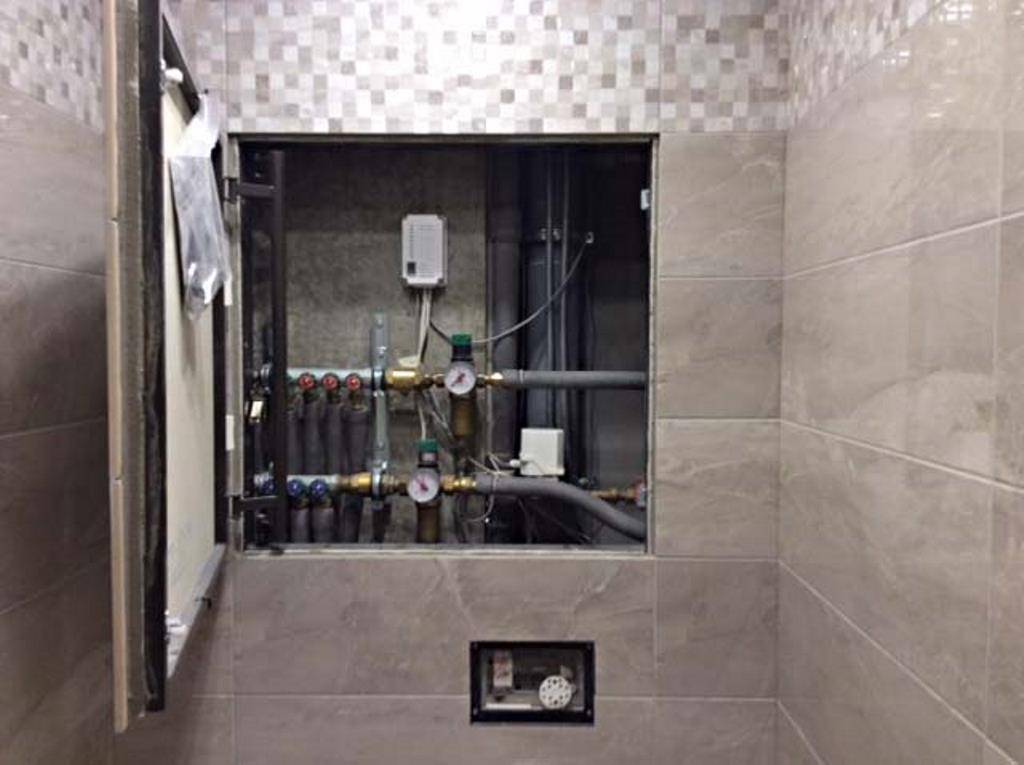

А вот люки-невидимки называются так из-за того, что их практически не видно и их можно установить под любую отделку в ванной, в том числе под плитку. Когда вы покупаете скрытый люк, то у вас на руках есть только сам механизм, который нужно дополнительно оснастить дверей и облицевать ее материалом, который применялся для стен. Такие скрытые люки под плиткой можно применять для следующих целей:

  • скрытие центрального стояка;
  • скрытие запорной арматуры и других коммуникаций;
  • для хранения не очень нужных вещей и химических средств.

Такой люк под плитку монтировать гораздо сложнее, чем устанавливать обычный металлический или пластиковый люк. Это связано с тем, что установка люка под плитку совершается до отделки стен, что создаст те или иные сложности с оформлением помещения, в частности, с подгонкой плитки к люку. Так, сначала нужно установить и облицевать сам скрытый люк под плитку, а потом уже устанавливать и ее.

Как облицовывать стену с установленным люком?

сделайте предварительную раскладку плитки, принимая во внимание расположение ревизионного окна, отметьте линии на полу или стенах отбивочным шнуром; начинайте работу с приклеивания облицовочного материала на дверку, затем продвигайтесь в стороны от люка; дождитесь полного высыхания клеящего состава, произведите затирку швов между дверцей и стеной (полом) и по всей остальной поверхности

ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены. Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать

Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать

ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены. Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать. Если вы не новичок в строительном деле и умеете выполнять облицовку стен, самостоятельно оборудовать внутренний шкаф в ванной комнате и установить ревизионный люк не составит для вас никаких трудностей

Если вы не новичок в строительном деле и умеете выполнять облицовку стен, самостоятельно оборудовать внутренний шкаф в ванной комнате и установить ревизионный люк не составит для вас никаких трудностей.

Что такое ревизионный люк?

Под ревизионным люком под плитку могут прятаться разные коммуникации. В зависимости от того, что конкретно находится за ним, выделяют несколько видов описываемых изделий. Есть электрические, сантехнические и вентиляционные отверстия для доступа. Они могут устанавливаться на потолке, на стене или на полу.

Требования повышенной прочности предъявляются только к потолочным и напольным конструкциям. Поэтому все потолочные и напольные ревизионные люки под плитку обязательно имеют металлическую раму и надежные крепления дверцы. Такой смотровой люк обязательно обеспечен дополнительной влагозащитой и звукоизоляцией. Полочные конструкции для безопасности должны иметь хорошо продуманный вариант закрытия, как правило, все они имеют небольшой вес.

В обычных типовых квартирах чаще всего применяется настенный люк сантехнический. Он устанавливается в ванных комнатах и обеспечивает доступ к счетчикам воды, к кранам перекрытия стояков. Традиционно для сантехнического шкафа применяются прямоугольные и квадратные рамы. Изготавливаться они могут из разных материалов.

  • Пластиковые сантехнические люки под плитку – самый доступный вариант устройства окошка доступа. Их дверцы, как правило, открываются при помощи удобной ручки. Производители выпускают пластиковые изделия разных размеров, разной расцветки. Чаще всего подобные изделия используются при декорировании пьедестала ванной.
  • Металлические рамы изготавливаются из прочного алюминия. Если они имеют металлическую дверцу, покрытую порошковой краской, значит, лючок предназначен для установки на пол. Его нередко применяют в частных домах для оформления входа в подвалы, используют в крупных торговых комплексах, офисах, других подобных административных учреждениях, там, где необходимо обеспечить дополнительную защиту доступу к техническим помещениям.
  • При желании можно легко сделать ревизионный люк под плитку своими руками из подручных материалов: раму из ДСП, крышку из гипсокартона. В этом случае поверх дверцы разрешено укладывать кафель, любой другой плиточный материал, что позволяет скрывать смотровые изделия под облицовочным материалом.

У каждой конкретной конструкции есть свои плюсы и минусы, поэтому есть смысл поговорить о каждой разновидности люков более подробно.

Герметизация швов по периметру люка невидимки

После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.

Для герметизации шва нам понадобится:

Рис. 9. Необходимые инструменты

  1. Силиконовый герметик белого цвета;
  2. Ножницы;
  3. Малярный скотч;
  4. Пульверизатор с мыльным раствором;
  5. Кисточка с деревянной ручкой;
  6. Обойный нож.

Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.

Рис. 10. Шов люка обклеенный монтажным скотчем

Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.

Рис. 11. Заполнение шва силиконовым герметиком

В результате получаем вот такую картинку

Рис. 12. Шов полностью заполнен герметиком

Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора

Рис. 13. Обработка швов мыльным раствором

Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.

Рис. 14. Удаление излишков герметика

Далее, не дожидаясь пока высохнет герметик, необходимо удалить малярный скотч с поверхности плитки, см. рис.15.

Рис. 15. Удаление малярного скотча

В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.

Рис. 16. Шов невидимка

Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.

Рис. 17. Разрезание герметика

Сдвижные люки

Применяются на небольших пространствах, где нельзя поставить распашные створки. При надавливании, лючок выдвигается сначала вперед, затем в сторону. Тут имеется магнитно-зажимная система фиксации. Для открывания применяются специальные присоски либо нажимной механизм.

Сантехнический люк на магнитах имеет такие плюсы:

  • для открытия створки не надо много пространства перед люком;
  • небольшой вес дверцы, поэтому нагрузка на петли минимальная.

Минусами являются:

  • более сложная установка;
  • невозможность закрепления на полу;
  • высокая стоимость.

Подходит для различных видов плитки или облицовки ванной мозаикой. Люки бывают разных размеров, можно размещать под ванну, за унитаз, за инсталляцию.

Выбор люка невидимки под плитку

Самый важный этап — это выбор размеров будущего люка невидимки. А выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Необходимо, чтобы приклеиваемая плитка не выходила за размеры дверцы люка более чем на 5 см со стороны петли и не более 7 см с остальных сторон. А площадь приклеивания каждой плитки должна быть более 60 %.

Рассмотри выбор люка на моем примере: для установки был выбран люк невидимка под плитку «ФОРМАТ-Н» серии «КН», для облицовки стен в туалете была выбрана плитка Керамин коллекция Сдудио, размер плитки составляет 400х275 мм, плитка будет укладываться горизонтально. Для свободного доступа к кранам и счетчикам проем, в моем случае, должен быть не менее 300х400 мм. Исходя из этих данных мне подошел люк КН 40-50 габаритные размеры которого составляют 400х500 мм, а размер дверцы люка 350х450. Чтобы наглядно было все понятно см. рис.1

Рис.1. Раскладка плитки на дверце люка

В моем случае плитка выступает слева и справа всего на 25 мм, сверху и снизу на 51 мм, а площадь приклеивания плитки составило более 60%, следовательно выбранный люк подходит по всем размерам.

Видеоурок по монтажу ревизионных люков

Все ревизионные люки устанавливают по одному принципу, но есть некоторые нюансы, которые зависят от конструкции и места установки. Общая схема монтажа:

  • Подготовка проема. Если необходимо, его увеличивают или уменьшают до нужного размера.
  • Установка. Люк устанавливают в проем ниши, проверяют по уровню и фиксируют.
  • Отделка дверцы. Дверцу конструкции декорируют теми облицовочными материалами, которые будут использованы для стены, пола или потолка.
  • Герметизация. Зазор заполняют герметиком. После высыхания его прорезают на всю глубину.
  • Проверка. После установки остается только проверить функциональность люка, легкость открывания-закрывания дверцы, работу защелок.

Ознакомьтесь с подробным видеоинструктажом по установке сантехнических люков:

От правильного выбора конструкции и размера люка под ванну или в туалет во многом зависит комфортное проживание в доме. Поставив подходящий люк, вы в любую минуту можете осмотреть, отремонтировать трубы, вентили, счетчики, краны.

Коммуникации должны быть всегда доступны, но не портить внешний вид помещений. Качественный ревизионный люк отлично справится с этой задачей.

Выбор готового изделия

Алгоритм подбора заводского люка, пригодного для наклейки кафеля:

  1. Определить примерный размер конструкции по месту монтажа сантехнической арматуры и приборов учета расхода воды. Одновременно учитываются габариты стены и наличие в ней водопроводных магистралей или электропроводки. Если планируется установка распашной конструкции, то следует предусмотреть свободное пространство для открывания крышки.
  2. Уточнить габариты керамической плитки, которая будет использоваться для отделки помещения.
  3. Рассчитать количество плиток, которые перекроют площадь технологического отверстия.
  4. Определить на основе площади и габаритов плиток (с учетом швов) размеры люка. Конструкция подбирается по каталогам производителей. При выборе следует учитывать, что кафель должен перекрывать поверхность крышки по сторонам на 5-10 мм и более (до 50% общей площади плитки). В процессе ремонта место установки конструкции корректируется с учетом выкладки плитки на поверхность стены.

Люк в ванной нужен не только для снятия показания счетчиков, но и для проведения ремонтных работ.

Какие функции выполняют ревизионные люки?

Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.

Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.

Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками

Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.

Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.

Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь

Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.

Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.

Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур

Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.

Это интересно: Ванна с гидромассажем — способ сделать санузел местом для отдыха

Чем руководствоваться

Приступая к установке люка для ванны под плитку, следует внимательно изучить представленные в интернете многочисленные инструкции и рекомендации, касающиеся этого вопроса. Особенно полезным может стать видео, на котором подробно показывается последовательность установки лючков и оговариваются требования к выбору конструкции.

Имея некоторые слесарные и сантехнические навыки, можно вполне справиться с самостоятельной установкой этого несложного прибора. Однако профессионалом можно стать, только постепенно приобретая определенный опыт выполнения работ. Только в этом случае можно с уверенностью приступать к работе, не опасаясь за качество монтажа, отсутствие перекосов и деформаций установленного объекта.

Из каких материалов производят люки для ревизии

Ревизионные устройства чаще всего производятся из таких материалов:

Пластик – является оптимальным для сооружений, имеющих повышенную влажность. Из него производят лючки, которые не будут испытывать завышенной нагрузки от личной массы и плитки, предназначенной для отделки. Главным плюсом является диэлектрические характеристики.


Недостаток прочности компенсируется компактными размерами.

Металл – из-за габаритности массы на параметры накладываются определенные лимиты. Также сталь может подвергаться ржавчине, поэтому там, где влажность повышена, устройство лучше не использовать. Алюминий станет отличной альтернативой. Он меньше весит и устойчив к воде. Правда, прочность ниже.


Детали соединяются при помощи специальной сварки.

Ревизионный люк: размеры

Вес люка составляет 3 кг как минимум и может доходить до 15 кг. А размеры варьируются в пределах от 200х300 до 1200х1200. В данном случае выбирать нужно исходя из размеров ванной комнаты и того каких размеров ревизия вам нужно и какой обзор вам нужен.

Популярность таких ревизий объясняется тем, что они визуально увеличивают пространство и не отнимают и так важное место в ванной. К тому же их не будет видно, потому что поверх будет плитка, как и во всей ванной

Но стоит помнить: если ремонт уже сделан, то перепланировка и монтаж скрытой версии ревизии на уже готовый ремонт не имеет никакого смысла. Это может лишь испортить то, что было сделано.

Более подробно размеры люков указаны в таблице:

Размеры ревизионных люков Оптима с распашной дверцей

Для чего нужны люки в ванной

За небольшим лючком можно также удобно расположить скрытый шкафчик для хранения туалетных принадлежностей – гелей, мыла, лосьонов, мочалок, щеток – такое хранилище, незаметное для посторонних взглядов, упорядочит хранение мелочей и избавит комнату от беспорядка. Такой же шкафчик-нишу можно устроить под ванной, сберегая там всевозможные моющие и чистящие средства. Сделать место для хранения мелочей незаметным поможет люк невидимка, получивший свое название за способность быть скрытым от посторонних взглядов под плиткой.

Многочисленные трубопроводы, кабельные разводки в современной ванной комнате надежно спрятаны за слоями цементной стяжки и облицовочных материалов. Таким же образом можно сделать невидимыми люки для ванной комнаты под плитку, размеры которых можно выбрать в соответствии с их назначением

Сегодня выбор лючков, предлагаемых торговлей, практически неограничен, подобрать подходящие варианты можно, просмотрев каталоги и обратив внимание на их различия в устройстве

Правила подбора размеров

Сложнее всего исправить ошибки, связанные с неправильным выбором габаритов сантехнического люка. При установке конструкций, обслуживающих несколько приборов, следует помнить, что кроме ежемесячного снятия показаний с приборов учета изредка придется производить замену или ремонт «на месте», для которого маленького окошка будет недостаточно.

Чем больше ревизионный люк, тем шире зона охвата и возможность ремонтных работ. Хорошо, если в открытую техническую область попадут все значимые соединения труб, запорные краны и приборы, требующие регулярного обслуживания.


Если в скрытой нише или за фальш-стеной установлен газовый нагреватель, то доступ к регулирующим частям агрегата и обвязке следует сделать максимально большим

Фабричные модели имеют типовые размеры, например, 55х45 см или 70х50 см. При выпуске люков «под плитку» производители ориентируются на популярные стандарты облицовочных элементов.

Для самостоятельно изготовленных конструкций определенных норм нет, отталкиваться нужно от размеров технического отверстия и возможностей создания функционального люка из подручных материалов.

Как выбрать технологический люк

Выбор технологического люка не вызовет сложностей, если знать определенные требования. К ним относится:

  • створки люка, герметизация коробки должны находиться на высшем уровне, сварочные швы – полностью зашлифованы;
  • замок и петли обязаны работать беззвучно, для открытия не надобно прикладывать усилия;
  • деформация и отклонение от проекта не допустимо;
  • резина, эксплуатируемая для уплотнения, в которой присутствуют трещины, считается браком;
  • покрытие лаком выполняется равномерно, не допускаются потеки, пропуск или коррозия.

Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет.

Разновидности элементов

Люки классифицируются по способу отпирания:

  1. Если створка крепится к раме на оси или отдельных петлях, то конструкция будет называться распашной. Чтобы открыть люк, необходимо потянуть за рукоятку, в схеме предусматриваются механические или магнитные фиксаторы.
  2. Сдвижные конструкции оборудованы створкой, которая предварительно выдвигается из посадочного гнезда, а затем отводится в сторону. За счет увеличенных размеров проема обеспечивается улучшенный доступ к коммуникациям.
  3. Ревизионные люки откидного типа оснащены нижними петлями. Для отпирания крышки необходимо открыть защелку, створка плавно откидывается вниз (угол открывания составляет 90°).
  4. Люк-невидимка оснащается съемной створкой, покрытой слоем отделочного материала (например, кафелем или пластиковыми панелями). Для получения доступа к технологической нише необходимо надавить на поверхность крышки. Створка откидывается на петлях или отодвигается в сторону.

Но синтетический материал не обладает высокой прочностью, поэтому для изготовления потайных люков или приспособлений с увеличенными размерами используется конструкционная сталь.

Сантехнические люки распашного типа обладают простейшей конструкцией.

Поверхность покрывается слоем грунта и окрашивается синтетической эмалью. При повреждении лакокрасочного покрытия металл начинает ржаветь и разрушаться.

Ревизионные отверстия можно разделить на несколько типов по степени маскировки:

  1. Базовые изделия, расположенные открыто и отличающиеся от основного декоративного покрытия цветом материала.
  2. Скрытый люк под плитку, незаметный на фоне поверхности стены. Швы между кафелем, уложенным на крышку, затираются мастикой, торцевые кромки плотно подгоняются по размерам технического окна.

Что это такое — ревизионные люки

Ревизионный люк под плитку — простое устройство, состоящее из дверцы и каркаса, который устанавливают в предварительно сделанный проем. Есть разные виды этих конструкций, что позволяет выбрать наиболее удобную и гармонично вписывающуюся в интерьер ванной комнаты. Дверца ревизионная должна плотно закрываться и легко открываться

Поэтому при выборе люка в первую очередь обращают внимание на способы и качество крепления всех элементов этой конструкции

Назначение и область применения

Ревизионная форточка необходима для оформления отверстия, требуемого для доступа к коммуникациям. Оно может быть расположено на полу, на стене или потолке. Люки изготавливают из разных материалов. Какая нужна будет конструкция, решают перед тем, как приступить к отделочным работам.

  • легки по весу;
  • бывают разных размеров;

Возможны 2 варианта открывания дверцы: по вертикальной оси и с помощью петель.

Металлический люк надежнее, но тяжелее. Он, как и пластиковый, способен обеспечить невидимость проложенных за гипсокартонными коробами и перегородками коммуникаций. Скрытый ревизионный люк с внешней стороны оформляется так, чтобы дверца визуально смотрелась как неотъемлемая часть дизайна. Если в ванной укладывают кафельную плитку, отверстие для доступа к коммуникациям скрывают под этим отделочным материалом.

Разновидности

Есть множество видов ревизионных форточек, которые подразделяют по двум критериям:

  1. месту расположения;
  2. способу отделки.

Согласно первому параметру выделяют 3 вида изделий:

  • напольные;
  • настенные;
  • потолочные.

По способу отделки люки бывают:

  1. под кафельную плитку и мозаику;
  2. под гипсокартон;
  3. под покраску.

К изделиям для потолков предъявляют особое требование: такие люки должны быть легки по весу. Их устанавливают в подвесные конструкции, которые могут быть деформированы под тяжестью встроенного устройства. Торговая сеть предлагает потолочные ревизионные форточки разных форм и размеров. Дверца в этих конструкциях удерживается с помощью либо гидравлики, либо пружинного механизма. Оба способа фиксации способны надежно удерживать дверцу в нужном положении. По контуру проема устанавливаются шумопоглощающие прокладки.

К напольным ревизионным форточкам предъявляют другое требование, заключающееся в высокой прочности материалов, из которых они изготовлены. Сборка конструкции тоже должна быть надежной. По весу ограничений нет. Такие люки состоят из нескольких элементов:

  • каркаса;
  • амортизаторов;
  • петель;
  • крышки (дверцы);
  • замка для крышки.

Ревизионный люк для пола может быть двух видов:

  1. со съемной крышкой;
  2. с заполняемой.

В первом случае конструкция для доступа к коммуникациям встраивается в пол и является его самостоятельным элементом. Изделия с заполняемыми крышками маскируют тем же отделочным материалом, которым облицован пол.

В квартирах и частных домах чаще всего устанавливают конструкции настенного типа. Самые простые, недорогие и популярные — пластиковые с распашной дверцей на петлях. Такие изделия имеют правильные геометрические формы и хорошо подходят под плитку, контур которой всегда четкий и ровный. Размеры пластиковых изделий могут быть разными. Если проем для доступа к инженерным сетям широкий, конструкция может иметь две распашные дверцы. Есть изделия, имеющие нажимной механизм открывания. В этом случае дверца вращается вокруг своей вертикальной оси.

Не менее популярны люки на магнитах. Они необходимы при оформлении потайного доступа к коммуникациям. Внешняя сторона таких конструкций оформляется в соответствии с отделкой ванной комнаты: тем же облицовочным материалом. Открывают такие изделия с помощью специальных присосок. Под тяжелую плитку необходимы конструкции с усиленным каркасом.

Реже устанавливают угловой люк. Он необходим в помещениях, в которых инженерные сети проложены в колоннах или в непосредственной близости от внешних или внутренних углов.

Этапы установки

Особенности монтажа ревизионных дверок зависят от материала конструкций, в которые они устанавливаются. В кирпичные, пенобетонные и бетонные стены установка сантехнического люка под плитку проводится после встраивания рамы в проём. В каркас устанавливают конструкцию и добиваются полного совпадения дверцы с плоскостью стены. После этого остаётся закрепить изделие саморезами через отверстия в боковой части рамы.

Заключительный этап установки ревизионной дверцы в стену из кирпича или бетона зависит от типа отделки – краской или плиткой. В первом случае щели между дверкой и ограждающей конструкцией обрабатываются монтажной лентой. Во втором – поверх люка наклеивается плиточный материал таким образом, чтобы полностью совпадать с общей плоскостью стены. Сохранить целостность рисунка будет проще, если начать именно с облицовки дверцы.

Отличий установки скрытого люка под плитку или покраску внутрь перегородок из листового материала (например, гипсокартон или асбоцемент) немного. Они заключаются только в необходимости предварительно смонтировать каркас стены с учётом размещения скрываемого оборудования и обшить его листами. Далее требуется выпилить отверстие для дверцы и продолжить установку плитки или материала под покраску (такого же, как и основная часть конструкции).

Для того чтобы люк невидимка, монтаж которого уже завершён, не только скрывал оборудование, но и защищал помещение от шума воды, требуется выполнить звукоизоляцию конструкции:

  1. Почистить плитку в зоне шва.
  2. Оклеить зоны вокруг дверцы с помощью малярного скотча.
  3. Заполнить шов герметиком, сняв шпателем его излишки.
  4. Удалить ленту.
  5. Подождать 2 суток и только потом прорезать шов по всей глубине герметизирующего слоя под углом около 45 градусов.

Стоит отметить, что размеры проёмов под люки-невидимки должны совпадать с монтажными габаритами дверок. А установка сантехнического люка небольшого размера допускает его монтаж в сборке с рамой. Тогда как большие конструкции требуют разборки на составные элементы и отдельной установки.

Заключение

Будь-то электропроводка в дачном доме, или же коттедже при правильно выполненном монтаже позволит Вам безаварийно эксплуатировать бытовые приборы, не переживая за то, что может произойти короткое замыкание или возгорание.

Также стоит отметить, когда электропроводка в загородном доме полностью смонтирована и подключена к контуру заземления, необходимо провести испытание мегомметром и прибором для проверки сопротивления контура заземления.

Данная статья «Электропроводка (электромонтаж) в частном доме своими руками: пошаговое описание» позволит Вам выполнить электромонтаж своими руками, однако всегда лучше поручить это дело профессионалам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
