Материал и размеры
Сантехнические лючки для короба в ванной комнате изготавливают из различных материалов, устойчивых к повышенной влажности воздуха, перепадам температуры и контакту с водой. Наиболее надежными и долговечными считают модели из стали, но стоят они достаточно дорого. Пластиковые лючки характеризуются низкой прочностью, поэтому они имеют небольшие размеры и самые простые механизмы открывания. К материалу, из которого производится изделие, предъявляются следующие требования:
- Устойчивость к повышенной влажности. В ванной комнате не избежать контакта с водой, даже внутри короба изделие не защищено от влажного воздуха, поэтому материал не должен вступать в окислительные реакции с кислородом. Пластиковые модели обладают наилучшей влагостойкости.
Пластиковый люк
- Прочность. На дверку люка приклеивают керамическую плитку, маскирующую конструкцию, поэтому он должен выдерживать большой вес, не деформируясь. В этом показателе модели из стали намного опережают более дешевые пластиковые.
Люк под плитку
- Обрабатываемость. Чтобы спрятать дверку ревизионного сантехнического люка, на него наносят слой шпаклевки, окрашивают или своими руками приклеивают декоративную плитку. То есть материал выбирают так, чтобы он подходил к выбранному типу отделочного материала.
Минимальный размер лючка составляет 10х10 см, он позволяет лишь посмотреть и зафиксировать показатели счетчика. Самые большие сантехнические люки имеют размер 180х200 см, но они используются только в важных коммуникационных узлах, где ремонт и устранение поломок выполняется вдвоем или втроем.
Требования к смотровому устройству
Ревизионный люк – «невидимка» в ванной, независимо от конструкции, должен отвечать следующим требованиям:
- функциональность – размеры и формат люка должны обеспечивать возможность обслуживания скрытого за перегородкой оборудования;
- прочность и жёсткость – для длительной безотказной эксплуатации и сохранности уложенной на него керамики;
- герметичность – с целью защиты скрытых коммуникаций и устройств от открытого контакта с водой в ванной;
- тепло- и звукоизоляция створки – для исключения образования конденсата на наружной поверхности дверцы и снижения шума от движения воды (в канализационном стояке);
- эстетичность – скрытость в закрытом положении и обустроенность внутренних поверхностей.
Ревизионный люк невидимка обеспечивает быстрый доступ к инженерным коммуникациям
Несоответствие даже одному из перечисленных требований приведёт к потере эстетичности облицовки ванной и проблемам с техническим состоянием скрытого оборудования.
Облицовка люка
- Стены и дверца люка грунтуются.
- На дверцы средних и маленьких размеров перед началом работ желательно повесить вес, равный весу будущей облицовки на ней. Это нужно, чтобы исключить провисания. На некоторых видах есть специальный нагрузочный болт.
Облицовка дверцы делается под нагрузкой
- Нажимной механизм блокируется специальной скобой, которая идёт в комплекте, чтобы во время облицовки плиткой случайно не открыть его.
- Плитку можно приклеивать на цементный клей или жидкие гвозди.
Наносим цементный клей с отступом от края, чтобы потом можно было открыть дверцу
Приклеенная плитка на дверцу должна выступать на 5—50 мм со всех сторон. При этом приклеено должно быть не менее половины площади плитки, иначе она отвалится.
Облицовка дверки
- Если в щель между дверцой и рамой попадёт плиточный клей, его нужно будет сразу убрать.
- Спустя сутки можно проверить, все ли в порядке и удалить излишки клея.
Классификация: материалы, размеры и другое

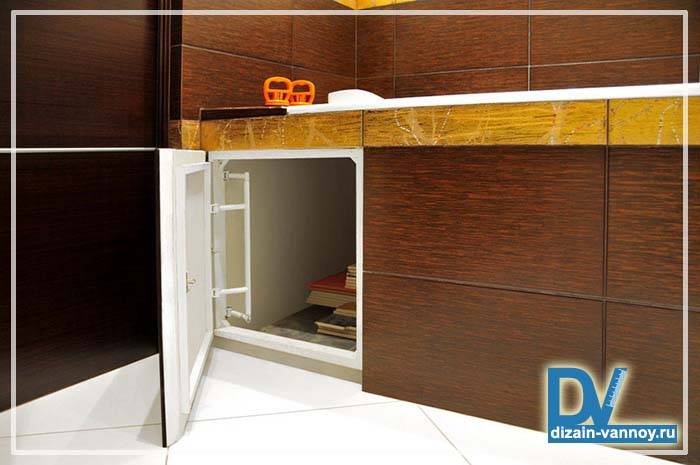

Смотровой люк для обслуживания сифона в ванной
Бывают различные виды люков для ванной комнаты и не только. Пластиковые люки, металлические, деревянные – это если речь идет о материале для крышки. Выбор такого материала определяется несколькими факторами. В первую очередь это стеновое покрытие, под которое будет прятаться люк. Учитываются также условия эксплуатации, в том числе возможные механические нагрузки, уровень влажности и тому подобное.
Как и каждое потайное устройство, потайной люк для вашей ванной хорош тем, что его легко спрятать, но сложно найти непосвященному человеку. Конечно же, такая секретность в ванной необходима исключительно с дизайнерскими целями, чтобы не портить внешний вид разнообразными дверцами с ручками. А хорошо спрятать люк для ванны можно только тогда, когда он не мешает декорировать стены и другие конструкции практически всеми существующими для этой цели материалами.
Хорошие сантехнические люки не будут видны под плиткой различной формы, разнообразных размеров и из различных материалов, под обоями, под керамогранитом, декоративными плитами.
- Сантехнический люк должен хорошо поддаваться окраске, шпатлевке, воспринимать плиточный или обойный клей, и так далее. Дверки устройств для потайного доступа к коммуникациям в ванной именно такими и делают, иначе они бы попросту не могли выполнять возложенную на них функцию.
- В зависимости от потребностей, люк в ванную может иметь как минимальные размеры, так и довольно большие. Промышленность выпускает арматуру, которая устанавливается на устройствах любого размера, а уже непосредственно работающие с потребителем компании выпускают стандартные типоразмеры, или же выполняют индивидуальные заказы.
- Лючок для ванной под плитку может быть размером всего, например, десять на десять сантиметров. Он может быть предназначен для контроля стены, на которую тем или иным способом установлена плитка.
- Ревизионные люки могут обладать и внушительными параметрами. Например, в дверцу размером 1800 на 1200 миллиметров, поместится человек, и даже не один. Такие люки нужны для доступа к серьезным конструкциям, как то трубопроводы, разводка подключения труб, и тому подобное. Ведь в случае поломки без полного доступа ремонт произвести просто не получится. Следует заметить, что крупноразмерный люк под ванную может иметь двухстворчатую дверцу.
Еще некоторые характеристики
Потайной люк под плитку для управления элементами сантехники
Смотровой люк для ванной или же люк сантехнический – надежные устройства, в конструкции которых учтены условия их эксплуатации. Кажущаяся непрочность открытой дверки, на которой навешено немало килограмм тяжелой плитки, не должна вводить в заблуждение.
Скрытые металлические люки держатся как в открытом, так и в закрытом состоянии надежно, так как инженеры и конструкторы обязательно учитывали условия их эксплуатации при конструировании. Ревизионное окно без проблем выдержит большую нагрузку, даже если на него опереться. Главное – качественный монтаж.
Особенности монтажа
Металлическая конструкция с люками своими руками
О том, как сделать люк под ванной, можно узнать из многочисленных материалов, размещенных в интернете. Видео, фото, подробные описания – все они хороши для общего ознакомления с процессом, да и для начала обучению такой работе. Не боги горшки обжигают, лючки под ванную ставят люди, но, чтобы стать профессионалом – нужно время.
О том, как сделать люк в ванной, точно знает профессиональный мастер. Особенно если его профессионализм подтверждается успешно завершенными заказами и отличной репутацией у заказчиков. Хороший мастер позаботится, чтобы смотровое окно в ванной не косило, не вылезало из каркаса и работало надежно.
Чем руководствоваться
Приступая к установке люка для ванны под плитку, следует внимательно изучить представленные в интернете многочисленные инструкции и рекомендации, касающиеся этого вопроса. Особенно полезным может стать видео, на котором подробно показывается последовательность установки лючков и оговариваются требования к выбору конструкции.
Имея некоторые слесарные и сантехнические навыки, можно вполне справиться с самостоятельной установкой этого несложного прибора. Однако профессионалом можно стать, только постепенно приобретая определенный опыт выполнения работ. Только в этом случае можно с уверенностью приступать к работе, не опасаясь за качество монтажа, отсутствие перекосов и деформаций установленного объекта.
Выбор готового изделия
Алгоритм подбора заводского люка, пригодного для наклейки кафеля:
- Определить примерный размер конструкции по месту монтажа сантехнической арматуры и приборов учета расхода воды. Одновременно учитываются габариты стены и наличие в ней водопроводных магистралей или электропроводки. Если планируется установка распашной конструкции, то следует предусмотреть свободное пространство для открывания крышки.
- Уточнить габариты керамической плитки, которая будет использоваться для отделки помещения.
- Рассчитать количество плиток, которые перекроют площадь технологического отверстия.
- Определить на основе площади и габаритов плиток (с учетом швов) размеры люка. Конструкция подбирается по каталогам производителей. При выборе следует учитывать, что кафель должен перекрывать поверхность крышки по сторонам на 5-10 мм и более (до 50% общей площади плитки). В процессе ремонта место установки конструкции корректируется с учетом выкладки плитки на поверхность стены.
Люк в ванной нужен не только для снятия показания счетчиков, но и для проведения ремонтных работ.
Нюансы выбора правильного люка
При выборе размера ориентируются на такие параметры:
Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)
Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка. Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель
Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.
Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

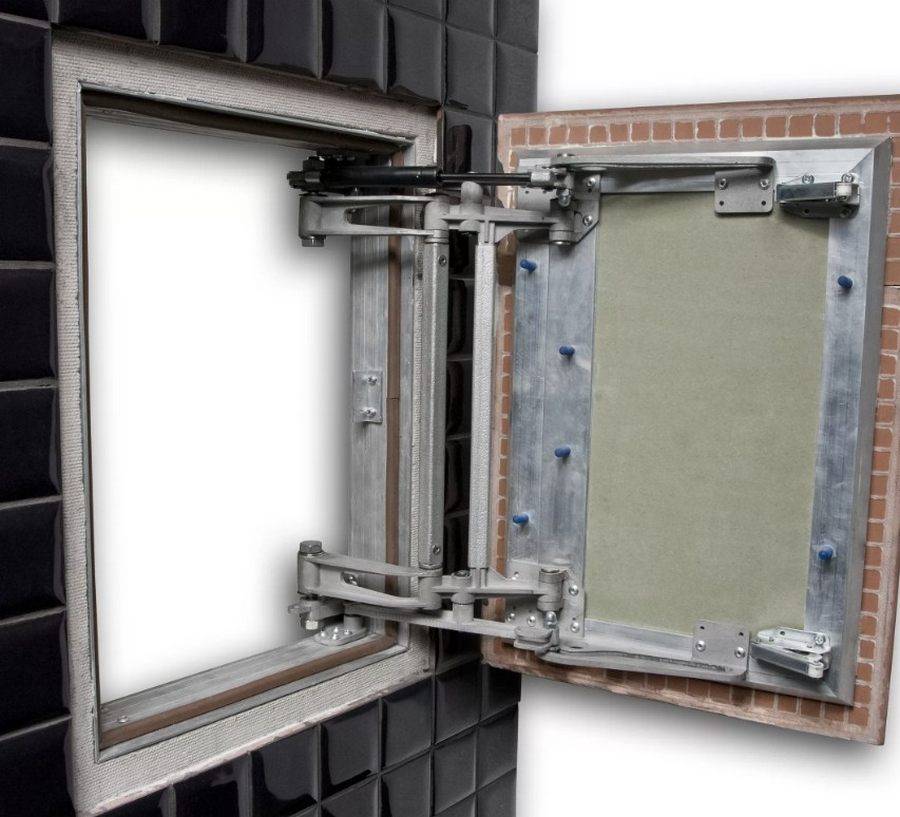

Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно
Есть множество производителей ревизионных люков, продукция которых достойна внимания.
В тройку лучших неизменно входят такие торговые марки:
- «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
- «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
- «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.
Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель
Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой
Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.

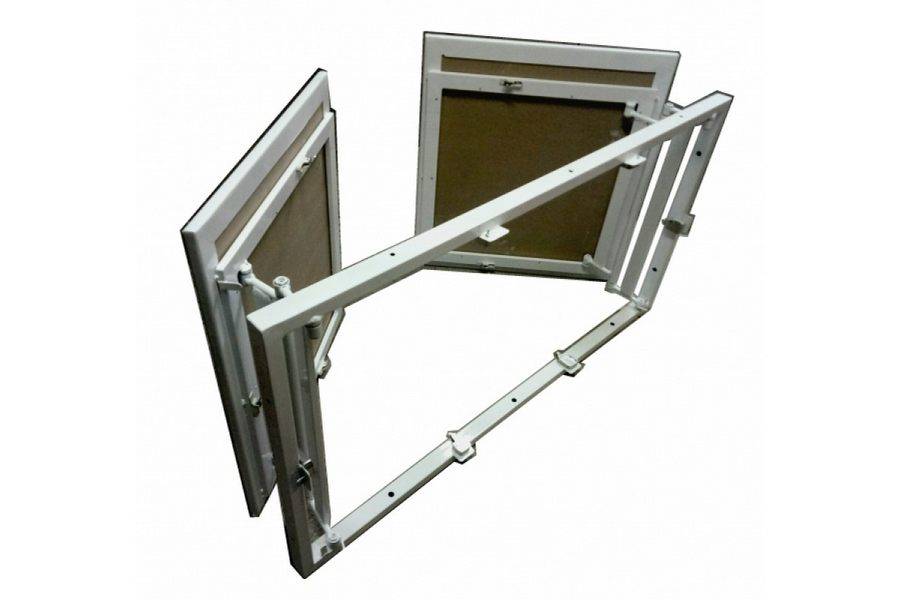

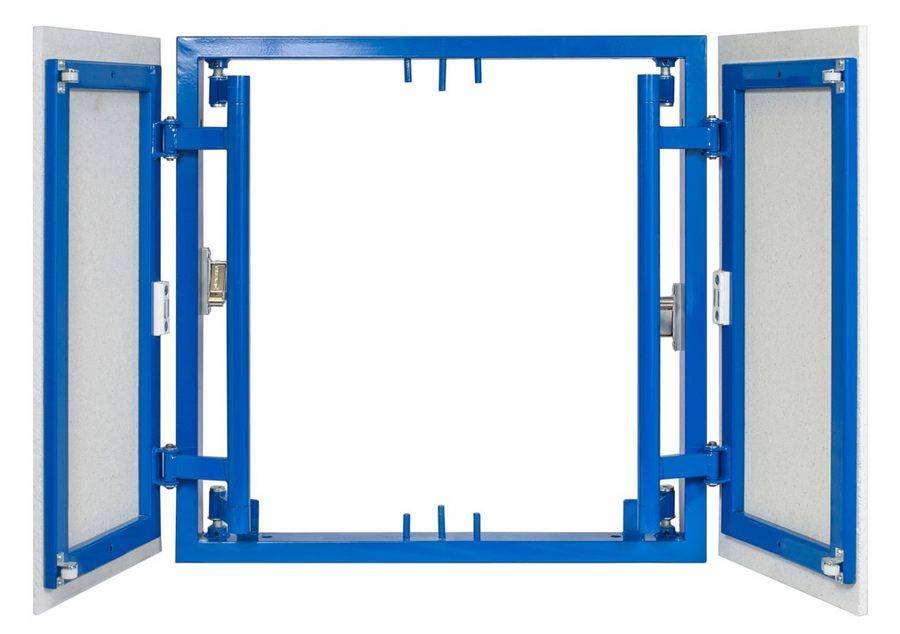

Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию
Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.
Во втором случае в комплект дополнительно входят ручки-присоски.
Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа
Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.
Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.
Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты
Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.
Подготовка места установки
Подготовка основания к установке скрытой технологической дверцы зависит от материала перегородки. Кроме того, размер люка должен быть привязан к его технологическому предназначению, габаритам основания и формату кафеля, которым в дальнейшем будет отделана стена. Поэтому сооружение перегородки начинают тогда, когда эти вопросы решены, и размеры люка известны, чтобы разметку расположения устройства выполнить правильно.
Сантехнический люк обеспечивает комфортный доступ к инженерному оборудованию
Если основание – кирпичная или каменная кладка, то в ней при сооружении необходимо устроить монтажный проём размерами на 2-3 сантиметра больше габаритов коробки, что позволит в дальнейшем при монтаже люка выставить его правильное положение с помощью регулировочных винтов. К монтажу устройства приступают не ранее, чем через неделю после окончания кладки.
Если перегородка будет выполнена из ГКЛ (гипсокартонный лист), то монтаж люка должен быть предусмотрен на стадии сооружения каркаса под гипсовое основание. В конструкции каркаса из того же несущего материала выполняют жёстко связанное с основным скелетом гнездо-обойму под установку потайного люка. Между обоймой и коробкой также предусматривают зазоры в 1-2 см для регулировки изделия при монтаже. После окончания монтажа каркаса выполняют обшивку перегородки гипсокартоном.
Нюансы выбора правильного люка
При выборе размера ориентируются на такие параметры:
Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)
Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.
Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.
Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.
Вариант — установка модели с газовыми амортизаторами
Есть множество производителей ревизионных люков, продукция которых достойна внимания.
В тройку лучших неизменно входят такие торговые марки:
- «Фантом». Главное преимущество люков этого бренда — мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
- «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
- «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.
Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель
Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой
Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.
Рамы двухдверных ревизионных люков изготавливают из прочных материалов
Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.
Во втором случае в комплект дополнительно входят ручки-присоски.
Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке
Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.
Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.
Двухдверные модели под плитку могут быть оснащены любым механизмом открывания
Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество — дешевизна.
Изготовление конструкции
Имея в наличии необходимые инструменты, можно приступать к работе. Для начала нужно определиться с размером. Если у вас уже есть готовый проем в стене, отталкивайтесь от него. Если нет, нужно подобрать идеальный размер в вашем случае. Больший не означает лучший, поэтому если вам нужно скрыть узлы перекрытия, счетчик или фильтры, можно использовать средние размеры, в зависимости от ваших требований. Когда нужно скрыть только счетчик, то оптимальным размером будет 200×300 мм. В случае если надо спрятать все коммуникации, можно сделать отверстие размером 400×600 мм.
Монтаж дверки люка
После того как размер выбран, нужно сделать отверстие в стене. Дальше всю работу можно разделить на следующие этапы:
Вырезать лист ОСБ или влагостойкой фанеры по размерам проема. Он будет служить дверью конструкции.
Из брусьев необходимо сделать раму, которая будет прикручена к проему. Вместо брусьев можно использовать деревянный профиль. При помощи дюбелей и саморезов закрепите раму по периметру отверстия. Ее нужно установить так, чтобы после того, как дверка закрылась, люк был заподлицо со стеной и не выпирал. Если дверка будет обшита плиткой, то это нужно учесть еще при проектировании.
Установите дверцу в проем и измерьте расстояние 100 мм от краев. Просверлите отверстия, куда будут крепиться мебельные навесы.
Прикрутите их к дверце и, используя карандаш и рулетку, нанесите их расположение на саму деревянную раму. После чего сделайте отверстия на раме для навесов и закрепите их.
Монтаж открывающего механизма Если вы правильно закрепили навесы, то установка дверей не будет трудной. Вам всего лишь нужно закрутить по 2 винта на двух навесах. Они регулировочные. Идеально отрегулировать петли нужно после того, как облицовочный материал будет приклеен. А пока можно примерно отрегулировать дверь
Важно наличие свободного пространства по глубине, чтобы сделать облицовку, и зазоров, позволяющих свободно открывать дверь.
Осталось установить пуш-систему. Закройте дверь и отметьте нужное положение для ее закрытия
Такой механизм также будет служить упором, не позволяющим двери закрыться глубже, чем нужно.
Учитывая толщину дверей, зафиксируйте пуш-механизм на раме, используя обычные саморезы.
Проверьте работу механизма. После чего можно переходить к отделочным работам.
Еще один вариант крепления дверки – крепление на магнитах. В таком случае к раме по периметру присоединяются магниты. В те же места на дверке крепится железный элемент, благодаря которому конструкция будет держаться. В основном такое крепление используют для небольших дверей.
Материалы для изготовления ревизионных люков
Люки могут различаться по месту установки, материалу изготовления, конструкции. Они представляют собой опорные рамы с дверцами, закрепленными на петлях.
В качестве основного материала может быть использован металл, пластик, гипсоволокнистая плита и даже гипсокартон, а крепежные детали изготавливают только из высокопрочного металла. Пластиковые люки чаще всего бывают белыми.
Это нейтральный цвет, который хорошо подходит для любой цветовой гаммы интерьера. Металлические конструкции отличаются только материалом изготовления и более высокой стоимостью. Они обходятся покупателям почти вдвое дороже пластиковых аналогов.
Люки с гипсокартонными дверцами обычно приобретают под покраску. Материал дверцы крепится на алюминиевый каркас для увеличения жесткости конструкции и большей устойчивости к деформациям
Самый дешевый вариант – люк с дверцей из гипсокартона, но его долговечность и эксплуатационные характеристики оставляют желать лучшего. Если стоимость принципиально важна, лучше выбрать бюджетную конструкцию из пластика или гипсоволокнистой плиты.
Большая часть моделей ревизионных люков либо белого цвета, либо рассчитаны под отделку при установке, но есть и цветные разновидности. Их используют в качестве декора помещений, как яркие акцентные детали
Если вопрос качества стоит на первом месте, стоит отдать предпочтение металлической модели. Она будет служить десятилетиями.
Металлические ревизионные люки представляют собой прочные жесткие конструкции, покрытые антикоррозионным составом. Срок их службы во многом зависит от условий эксплуатации, но потенциально они более долговечны, чем модели из любых других материалов
Отдельно стоит упомянуть о ревизионных люках-невидимках. Они предназначены для скрытой установки. Такую модель можно установить в техническую нишу в стене или под ванну.
Ее отделывают тем же материалом, что и стены. Размеры люка под ванну могут быть меньшими, чем для установки в ревизионную нишу в стене. Скрытую модель обычно отделывают кафельной плиткой и монтируют до того, как будет закончена финишная отделка стен.
Это обусловлено тем, что приходится очень точно подрезать плитку по размеру проема. Отделывать стену с нишей приходится в последнюю очередь и ориентироваться не на первый ряд, как обычно при укладке плитки, а на отделку ниши.
Технические ниши, замаскированные люками-невидимками почти неразличимы на фоне стены. Увидеть их можно только при открытой дверце
Виды сантехнических люков
Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.
В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:
- «под плитку»;
- «под покраску»;
- металлические;
- пластиковые.
Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.
Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.
Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.

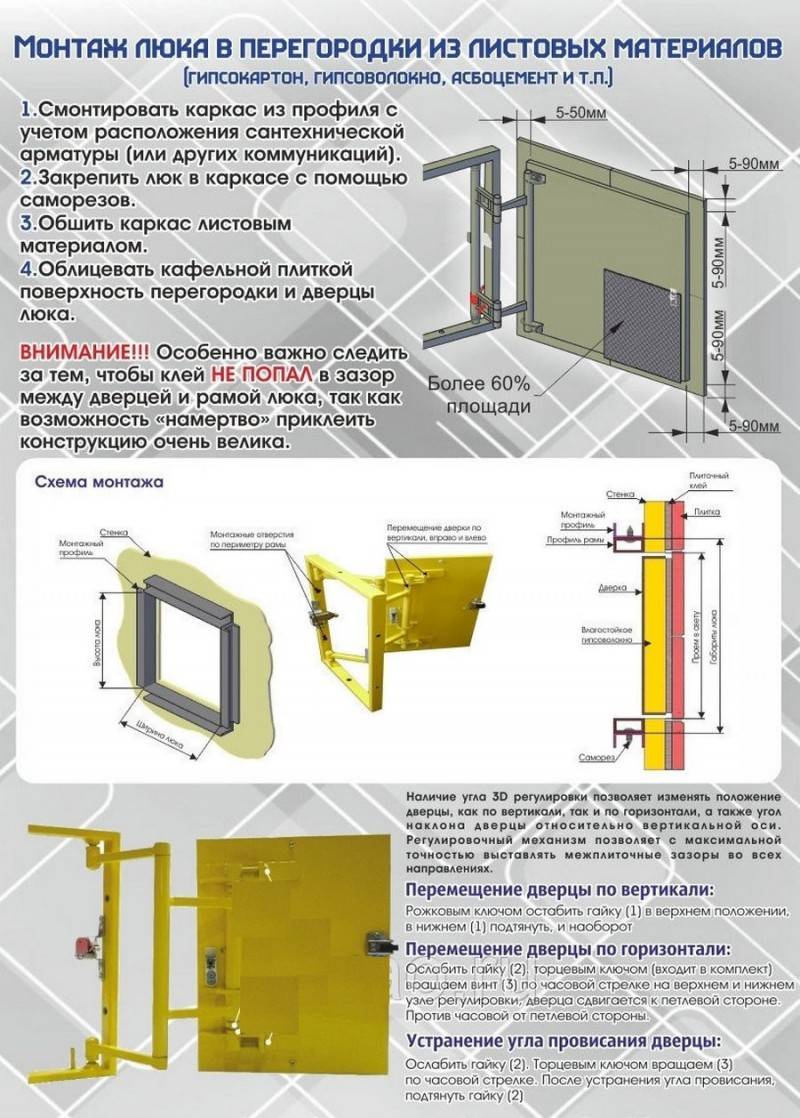

Как правильно устанавливать ревизионный люк-невидимку? Схема установки
Способ установки любого из этих типов люков, в принципе, везде одинаков.
Прежде всего нужно определиться с размерами люка.
Рулеткой замеряем максимальное расстояние, которое понадобится нам для комфортной работы в отверстии этого самого люка (открывание/закрывание крана, снятие/монтаж счетчика воды и т.п.).
Так же следует учесть размер плитки, которой будет облицовываться дверца люка. Плитка, наклеенная на люк, должна выступать за границы дверцы люка не более, чем на 50-80мм.
Если установка люка планируется в стене из гипсокартона, то при монтаже профилей нужно учесть будущее расположение люка.
То же и при устройстве стены из газобетона.
Размеры проема для люка должны быть на 10-20мм больше, чем размеры самого люка, для комфортной и удобной его установки.
После монтажа каркаса можно проверить правильность расположения проема для ревизии.
Примеряем люк, вставляем его в подготовленный проем.
Пока каркас не обшит гипсокартоном при необходимости можно подкорректировать расположение профилей.
Если нас все устраивает, то можно обшивать стену гипсокартоном. Если это «влажное» помещение (например, ванная комната), то желательно использовать влагостойкий гипсокартон.
Проще всего прикрутить целый лист ГК к стене, а затем уже вырезать отверстие специальной пилкой по гипсокартону. Конечно же перед этим нужно уточнить и запомнить расположение проема с помощью рулетки.
Устанавливаем ревизионный люк на свое место.
Важно, чтобы дверца люка оказалась в плоскости всей стены. Фиксируем люк в проеме к профилям саморезами
Сначала плотно прижимаем и прикручиваем люк к одной из сторон, затем закрепляем все остальные
Фиксируем люк в проеме к профилям саморезами. Сначала плотно прижимаем и прикручиваем люк к одной из сторон, затем закрепляем все остальные.
Проверяем правильность открывания и закрывания дверцы люка.
Подготовка инсталляционного отверстия
Существует два основных варианта установки ревизионных люков — на гипсокартон либо на монолитную стену из кирпича или бетона. В первом случае несущую конструкцию следует укрепить каркасом из металлопрофиля, иначе под весом облицовочного материала возможна деформация инсталляционного отверстия и даже появление трещин.
Монтажный проём в кирпичной стене должен быть на 2–3 см больше размеров дверцы. Получившиеся зазоры позволят отрегулировать положение регулировочными винтами и избежать перекосов. Если кладка свежая, начинать установку можно не ранее, чем через неделю после завершения строительных работ, чтобы раствор успел хорошо застыть.
Отверстие в гипсокартоне проектируют ещё на этапе сооружения каркаса. Гнездо-обойму, в которое будет помещён люк, выполняют из металла и приваривают к остальной конструкции так, чтобы вес распределялся равномерно. Для регулировки люка по уровню следует оставить зазоры между гнездом и основной коробкой; их рекомендуемый размер — 1–2 см.
Монтаж скрытого ревизионного люка
Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.
Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:
- Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
- Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
- Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.
- Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
- Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.
Очень важно, в какую сторону будет открываться люк-невидимка
При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу
Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт
Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.
Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.
Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.
Следующим этапом станет облицовка дверцы люка.
