Размеры люков под плитку в ванную комнату

Как рассчитать размер

Правилам по которым можно просчитать размеры:

  • определится с местом установки. Обычно это узел развязки труб, счётчики, вентиляционные трубы;
  • замеряем плитку (высота, ширина), которой будут отделываться стены ванной комнаты;
  • высчитываем количество плиток для того, чтобы закрыть колодец;
  • рассчитываем высоту и ширину створки. Количество посчитанных плиток по горизонтали умножаем на ширину одной единицы отделочного материала. Так вычисляется ширина смотрового окна. Такие расчёты применяются для определения высоты. А вот габариты смотрового окна будут немного больше.
Габариты дверцы, мм ширина х высотаГабариты окна для дверцы по внешней стороне, мм Ширина х высота х глубина
155х244200х300х50
255х244300х300х50
255х344300х400х50
255х444300х500х50
255х544300х600х50
355х244400х300х50
355х344400х400х50
355х444400х500х50
355х544400х600х50
355х694400х750х50
355х844400х900х50
455х444500х500х50
455х544500х600х50
455х744500х800х50
555х344600х400х50
555х544600х600х50
555х844600х900х50
555х944600х1000х50

Определяясь с размерами люка нужно стремиться к тому, чтобы на нём поместилось целое число облицовочного материала. В противном случае скрыть его присутствие из общей картинны не удастся.

В продаже имеются смотровые окна, у которых конструкция имеет подвижный механизм, то есть во время установки предоставляется возможность регулирования по размерам. Если после монтажа появляются излишки конструктивных элементов, их обрезают болгаркой. Расположение коммуникаций может быть разным и в некоторых случаях лучше установить несколько маленьких люков, которые отлично подойдут под размер одной плитки.

Установка люка на перегородки из пеноблоков

Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);

  • проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
  • зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
  • отметьте места расположения креплений на пеноблоках через отверстия в рамке;
  • выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
  • вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
  • произведите регулировку зазора между рамой и дверцей.

ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки

Назначение ревизионных люков в санузлах

Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона.

Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.

Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками. Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды

Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, — это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.

Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.

Монтаж под плитку

Установка люка под плитку состоит из нескольких этапов.

  1. на гипсокартоне с помощью линейки и маркера рисуют отверстие требуемого размера;
  2. электролобзиком выпиливают проем;
  3. с внутренней стороны усиливают проем планками из металлопрофиля или деревянных брусков;
  4. устанавливают заводскую конструкцию на саморезы, болты или дюбели (для стен из кирпича или пеноблока);
  5. выполняют регулировку механизма открывания-закрывания дверцы;
  6. заполняют все щели по периметру рамы влагостойким герметиком;
  7. После монтажа приступают к облицовке.

Заводские сантехнические конструкции комплектуются всем необходимым для монтажа. Каждый производитель сопровождает свою продукцию подробной инструкцией, которая поможет безошибочно выполнить работу по установке ревизионной форточки.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

  1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
  2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений
Фото из
Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Люк-невидимки

Над унитазом в обычном небольшом туалете в городской квартире можно использовать уже готовый ревизионный люк-невидимку, например, «Евроформат-Р». Для внешней отделки подойдет обычная керамическая плитка, ей отделываются и стены санузла. Расположение люка – настенное, ставится он на удобной высоте за унитазом. Для крепежа применяется металлический каркас. Он скрывает все инженерные коммуникации, оставляя только удобное окно для проверки счетчиков и общего состояния труб.

Люк под плитку «Евроформат-Р» отличается простотой установки.

Сначала ниша за унитазом полностью убирается, состояние труб осматривается. Если есть необходимость, то выполняется замена труб. В магазине выбирается потайной люк для санузла. Производители сегодня предлагают различные модели, покупать надо такой, чтобы было удобно снимать показания счетчиков и иметь доступ к вентилям и кранам при необходимости. Располагать люк надо на удобной высоте. Учитывается особенность крепежа унитаза и его тип.

Следующим этапом является установка каркаса. Это будет фальш-стена, которая после установки зашивается гипсокартоном влагостойкого типа. В качестве материала для каркаса используется металлический оцинкованный профиль. Он идеально подходит для гипсокартонных конструкций. Сначала строительным уровнем и отвесом выполняется разметка на потолке, полу, на стенах за унитазом. Далее крепится направляющий профиль на полу и потолке, устанавливаются горизонтальные и вертикальные рейки. Необходимо сразу смонтировать раму для ревизионного люка, она должна соответствовать параметрам окна. Если счетчики находятся на большом расстоянии друг от друга (а это не редкость), можно установить 2 окна или перенести счетчики. Но надеяться, что до одного из них можно будет дотянуться, не следует. Это будет крайне неудобно в будущем.

В таком случае после монтажа его не будет видно, стена получится целостной. Сначала выставляются профили для рамы, перемычки для крепежа

Важно предварительно все разметить, так как люк должен прилегать к раме плотно, никаких щелей не должно оставаться. Перед монтажом люк открывается, после чего саморезами конструкция прикручивается к раме. Сначала крепятся 2 вертикальные противоположные стороны, после них – 2 горизонтальные

Это позволяет выровнять конструкцию при необходимости

Сначала крепятся 2 вертикальные противоположные стороны, после них – 2 горизонтальные. Это позволяет выровнять конструкцию при необходимости.

После того как люк смонтирован, а особых хитростей здесь нет, его надо зафиксировать к профилям по уже существующим отверстиям. Далее можно приступать к зашивке фальш-стены гипсокартоном. Для санузла или ванной комнаты необходимо использовать специальный влагоустойчивый лист ГКЛ или брать обычный стеновой, который пропитан предварительно специальными составами, например, “Аква-стоп”. Люки под плитку гипсокартоном не зашиваются, но их поверхность должна идти вровень с остальной отделкой, чтобы плиточное покрытие получилось ровным. Для крепежа гипсокартона используются специальные саморезы, предварительно все листы надо раскроить для удобства

Важно сразу проверить, чтобы ревизионный люк свободно открывался и закрывался

Различия по конструкции

Среди всех моделей наибольшей популярностью пользуются нажимные люки и дверцы с магнитами

Люк на магнитах

Магниты могут устанавливаться во всех видах люков, как в настенных, напольных и даже в потолочных

Они способны выдержать колоссальные нагрузки и большой вес, что особенно важно для напольных моделей

Люки на магнитах стоят недорого, но пользоваться ими не совсем удобно

Основное преимущество такой конструкции в том, что её легко сделать своими руками

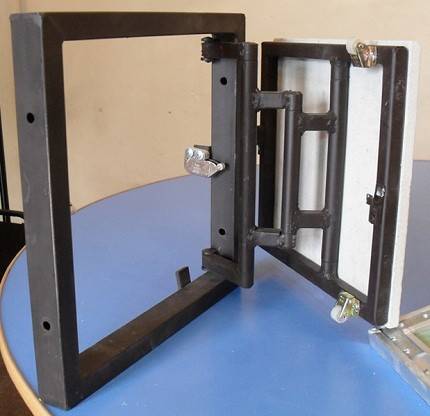

Механизм магнитной конструкции представляет из себя несущую раму, на которую плотно прикреплены магниты, дверца является отдельным составным элементом, который прикрепляется к несущей рамке. Впоследствии такая рамка может быть задекорирована под плитку, которой отделан весь остальной интерьер ванной комнаты. Но для этого следует использовать подходящий клей.

Нажимной люк под плитку “Алюклик-М”

Если для отделки ванной комнаты вы выбрали новомодную плитку-мозаику, то учитывайте то, что она может не крепко приставать к пластиковой дверце короба. Для такой плитки больше подходит люк, который открывается при помощи нажатия рукой на дверцу. Преимуществом такого типа люков является то, что вам не нужны присоски, чтобы открыть дверку.

Нажимной люк “АлюКлик-М” отличается усиленными петлями, позволяющими облицовывать внешнюю панель любыми тяжелыми материалами

Устройство люка “АлюКлик-М”

Монтаж скрытого ревизионного люка

Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.

Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:

  1. Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
  2. Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
  3. Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.
  4. Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
  5. Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.

Очень важно, в какую сторону будет открываться люк-невидимка

При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу

Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт

Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.

Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.

Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.

Следующим этапом станет облицовка дверцы люка.

Виды лючков по назначению

Ревизионные устройства предназначаются для устранения технических проблем в разных коммуникациях, в соответствии с этим их разделяют на следующие виды:

  • сантехнические (пластиковые, металлические) — предназначены для скрытия и обслуживания приборов и коммуникаций;
  • электротехнические — обеспечивают свободный доступ к проводке, розеткам, освещению. Также могут иметь скрытый тип эксплуатации;
  • вентиляционные — предназначены для обслуживания вентиляционной системы (фильтров, труб). Имеют перфорированную дверцу, через которую осуществляется движение воздуха, а также свободный доступ для ремонта и обслуживания магистрали.

Преимущества Вент Центра

Сотрудничество с нашей компанией предполагает следующие преимущества:

  • широкий ассортимент ревизионных люков, а также оборудования для систем вентиляции;
  • доступные цены на качественную продукцию от лучших отечественных и зарубежных производителей;
  • быстрая доставка в любой регион Российской Федерации;
  • квалифицированные сотрудники, оказывающие помощь в вопросах выбора и заказа товара;
  • возможность самовывоза со стационарного магазина в Москве;
  • изготовление оригинальных деталей по индивидуальным характеристикам;
  • ощутимые скидки для постоянных покупателей;
  • удобный сайт с описанием всех категорий товара.

Свяжитесь с нами для получения детальной информации по вопросам сотрудничества или сделайте заказ прямо на сайте, и вы гарантированно останетесь довольны результатом. Будем рады помочь!

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

  • Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.
  • Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.
  • Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.

Как выбрать положение смотрового окна и его сторону открывания

Место для смотрового колодца определяют в соответствии с расположением других предметов в ванной. Также следует предусмотреть установку с необходимым, удобным для пользователя, углом обзора. Специалисты рекомендуют открытие двери слева направо, а вот вертикальное распахивание предполагает наличие большого пространства. Следует избегать установку створки впритык к полу, в противном случае, нижний край может наносить механические повреждения покрытию. Угловое положение люка не является рациональным по двум причинам: слабая конструкция, неудобное расположение дверцы.

Особенности монтажа люков из пластика

Как уже упоминалось, установить ревизионный люк в квартире можно своими руками, не прибегая к услугам профессиональных отделочников. Основная сложность: точно подогнать размер люка к вырезанной нише, чтобы не оставлять заметных зазоров. Чтобы люк установился правильно, необходимо выполнить такую последовательность действий:

  • Приобрести изделие.
  • Измерить рамку, нанести на короб соответствующую разметку.
  • Вырезать электролобзиком ревизионное отверстие. Для удобства установки, допускается сделать нишу на 1-2 миллиметра больше размера рамки.
  • Установить рамку, зафиксировать саморезами (идут в комплекте).

Не у всех пластиковых моделей есть крепёжные отверстия. Такие изделия «сажают» в нишу на строительный клей или монтажную пену.

После установки ревизионного люка, завершают внутреннюю отделку, короб по периметру промазывают герметиком.

Производители смотровых люков

Рассмотрим для примера несколько моделей от таких и «Элемент», которые уже давно представлены на отечественном рынке и успели зарекомендовать себя с лучшей стороны.

Смотровой люк Revizor


Модель смотрового люка Revizor

Наиболее популярной моделью на рынке является нажимной люк «АлюКлик» от компании Ревизор. Изделие имеет сплошной алюминиевый корпус, который оборудован стальными ребрами жесткости впрессованными в конструкцию. Преимущества люка заключаются в том, что его крышка выполнена из влагостойкого гипсокартона, что позволяет декорировать её облицовочным материалом самой ванной комнаты и таким образом максимально скрыть местоположение изделия.

Изделие имеет большой диапазон размеров, начиная от лючка 20х30 см и заканчивая просторными люками с размерами 60х120 см. Механизм выполнен из высокопрочной стали в расширенными возможностями регулировки и подгонки дверцы как во время установки люка, так и в процессе его использования в дальнейшем.

Ролики не только обеспечивают плотность прилегания и функцию замка, но так же и способствуют автоматическому открытию дверцы. Для открытия люка достаточно нажать на поверхность двери.

Особенности установки

При выборе сантехнического лючка для раздельного санузла необходимо учесть следующие характеристики:

  • положение на фальш-панели, коробе, экране под ванной;
  • размер плитки, схему ее раскладки на стене;
  • способ и сторону открывания;
  • вес облицовки, регулярность использования люка.

При избыточной концентрации сантехнического оборудования в одном месте можно установить крупногабаритный люк или несколько небольших изделий с промежутками, использовать угловые модификации.

Стандартным вариантом раскладки кафеля на стене с сантехническим люком является следующая схема:

  • разметка колонн и рядов плитки от люка с учетом толщины швов 1 – 2 мм;
  • подрезка по бокам, сверху, снизу менее 1/3 плитки.

Для этого достаточно подсчитать количество целой плитки по ширине, высоте стены. Отнять от полученных результатов по единице, начинать раскладку от осевой линии. В этом случае возле соседних стен, потолка, пола получатся куски кафеля величиной больше 2/3 от его изначального формата. Узкие куски в углах значительно снижают эстетику восприятия облицовки, поэтому используются в случае крайней необходимости.

Металлический люк пригоден для частого открывания, выдерживает без перекосов вес крупногабаритной тяжелой плитки, керамогранита, имеет скрытую кострукцию, что важно для дизайна. Пластиковые люки менее надежны имеют неприглядный внешний вид, в современном ремонте не применяются

Отдельного внимания требует затирка швов плитки на люках скрытого монтажа.

Таким образом, сантехнический люк под плитку можно изготовить собственными силами и сэкономить деньги. Варианты промышленного изготовления более удобны и долговечны в эксплуатации, но стоят не дешево. Для замкнутых пространств санузла созданы несколько различных механизмов открывания дверки.

Монтаж люка – «невидимки»

При установке в проём кирпичной стены коробка с лючком вставляется в проектную нишу и временно фиксируется деревянными клиньями. На торцы сторон проёма по монтажным отверстиям коробки наносятся отметки для сверления, после чего устройство извлекается из гнезда, по отметкам сверлятся отверстия и в них вколачиваются пластмассовые дупели. Люк – «невидимка» устанавливается в проём, и его коробка в местах установки дупелей крепится к стене саморезами. Правильность монтажа изделия проверяется в трёх плоскостях пузырьковым уровнем и корректируется натяжением саморезов.


Сантехнический люк-невидимка для ванной чаще всего замаскирован под кафель

Монтаж люка в перегородку из ГКЛ при правильно устроенной посадочной обойме в каркасе производится идентично.

Зазоры между рамой-коробкой и обоймой после установки и регулировки положения ревизионного люка своими руками заполняются монтажной пеной, излишки которой через сутки срезаются заподлицо с поверхностью перегородки.

Требования к конструкции

Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:

Ревизионный люк должен быть достаточно прочным и хорошо закрепленным. Он должен выдерживать вес дверцы, открываемой с усилием

Схема монтажа люка

Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов. Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.

Это интересно: Экран для ванны своими руками

Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.

Материалы для изготовления ревизионных люков

Люки могут различаться по месту установки, материалу изготовления, конструкции. Они представляют собой опорные рамы с дверцами, закрепленными на петлях.

В качестве основного материала может быть использован металл, пластик, гипсоволокнистая плита и даже гипсокартон, а крепежные детали изготавливают только из высокопрочного металла. Пластиковые люки чаще всего бывают белыми.

Это нейтральный цвет, который хорошо подходит для любой цветовой гаммы интерьера. Металлические конструкции отличаются только материалом изготовления и более высокой стоимостью. Они обходятся покупателям почти вдвое дороже пластиковых аналогов.

Люки с гипсокартонными дверцами обычно приобретают под покраску. Материал дверцы крепится на алюминиевый каркас для увеличения жесткости конструкции и большей устойчивости к деформациям

Самый дешевый вариант – люк с дверцей из гипсокартона, но его долговечность и эксплуатационные характеристики оставляют желать лучшего. Если стоимость принципиально важна, лучше выбрать бюджетную конструкцию из пластика или гипсоволокнистой плиты.

Большая часть моделей ревизионных люков либо белого цвета, либо рассчитаны под отделку при установке, но есть и цветные разновидности. Их используют в качестве декора помещений, как яркие акцентные детали

Если вопрос качества стоит на первом месте, стоит отдать предпочтение металлической модели. Она будет служить десятилетиями.

Металлические ревизионные люки представляют собой прочные жесткие конструкции, покрытые антикоррозионным составом. Срок их службы во многом зависит от условий эксплуатации, но потенциально они более долговечны, чем модели из любых других материалов

Отдельно стоит упомянуть о ревизионных люках-невидимках. Они предназначены для скрытой установки. Такую модель можно установить в техническую нишу в стене или под ванну.

Ее отделывают тем же материалом, что и стены. Размеры люка под ванну могут быть меньшими, чем для установки в ревизионную нишу в стене. Скрытую модель обычно отделывают кафельной плиткой и монтируют до того, как будет закончена финишная отделка стен.

Это обусловлено тем, что приходится очень точно подрезать плитку по размеру проема. Отделывать стену с нишей приходится в последнюю очередь и ориентироваться не на первый ряд, как обычно при укладке плитки, а на отделку ниши.

Технические ниши, замаскированные люками-невидимками почти неразличимы на фоне стены. Увидеть их можно только при открытой дверце

Люк под ванной под плитку размеры

Что касается конкретного размера данной конструкции, в этом случае, нужно обратить предельное внимание на габариты вашего ревизионного проема

Важно, чтобы дверца полностью закрывала инженерную нишу, не оставляя абсолютно никаких видимых отверстий или щелей. На нашем сайте можно приобрести люк под ванную на заказ, размер которого клиент должен указывать, непосредственно, для мастеров

Таким образом, вам не придется подрезать отделочный материал (плитку) и портить его декоративный орнамент, чтобы дверка могла беспрепятственно фиксироваться в проеме и плотно прилегать к поверхности стенки. Иногда за такими люками размещаются специальные полочки, на которых хранится различная бытовая химия и другие средства личной гигиены

На нашем сайте можно приобрести люк под ванную на заказ, размер которого клиент должен указывать, непосредственно, для мастеров. Таким образом, вам не придется подрезать отделочный материал (плитку) и портить его декоративный орнамент, чтобы дверка могла беспрепятственно фиксироваться в проеме и плотно прилегать к поверхности стенки. Иногда за такими люками размещаются специальные полочки, на которых хранится различная бытовая химия и другие средства личной гигиены.

Дизайн и размеры сантехнических люков

Стандартный ревизионный люк имеет квадратную или прямоугольную форму, но при необходимости можно найти или заказать модель любой конфигруации. Встречаются круглые изделия, напоминающие по форме иллюминаторы, овальные, трапециевидные.

Некоторые умельцы изготавливают люки самостоятельно, и иногда они отличаются небанальным дизайном. Размеры сантехнических люков для ванной и туалета могут быть самыми разными – от миниатюрных конструкций с параметрами 100х100 мм до 800х500 мм.

Небольшие различия в дизайне обычно обусловлены габаритами конструкций. Способы установки разных моделей тоже примерно одинаковые: люк монтируют в проем с помощью саморезов или специальных клеевых составов.

Люки скрытого монтажа могут заметно различаться по стоимости. Один из самых удобных, но и самых дорогих вариантов – модель под плитку со сдвижной петлей

При выборе размеров сантехнического люка для ванной и туалета нужно ориентироваться на величину ниши. Если ниша уже есть, необходимо замерить проем и искать модель нужных параметров.

Если она только планируется, имеет смысл сразу же спроектировать ее стандартных размеров, чтобы не возникло проблем с выбором люка. При поиске скрытой модели, помимо габаритов ниши, нужно заранее знать размер плитки.

Желательно, чтобы на дверце помещалось целое число плиток, чтобы не пришлось подрезать. В противном случае люк будет заметен на стене из-за несоответствия плиток. За пределы дверцы плитка должна выступать на 0.5 см, а со стороны петель не более чем на 5 см.

Как правильно выбирать люки-невидимки с учетом всех параметров, рассказывает специалист:

Преимущества использования люков

Даже самый простой по конструкции лючок обладает следующими преимуществами:

  • целостность плитки — при правильной установке отсутствует необходимость в корректировке размеров плитки. Специалисты советую придерживаться именно этой технологии во время отделки стен;
  • размеры в широком диапазоне (в случае с прямоугольной формой — от 0,20 до 1,5 м). Также возможен вариант индивидуального изготовления, но в таком случае цена вырастет в несколько раз;
  • возможность использования большей плитки по размерам, чем сама створка;
  • единство дизайна — дверца подлежит различным видам отделки (даже тяжёлыми материалами), что делает её незаметной в ванной комнате;
  • простота монтажа — необязательно обладать определёнными навыками, чтобы осуществить самостоятельную установку.

Требования к конструкции

Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:

Ревизионный люк должен быть достаточно прочным и хорошо закрепленным. Он должен выдерживать вес дверцы, открываемой с усилием

Схема монтажа люка

Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов. Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.

Это интересно: Выбираем жалюзи в ванную комнату: преимущества и отличия

Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
