Виды невидимок — скрытых люков монтируемых под плитку, выбор потайных дверц и установка

Установка люка на перегородки из пеноблоков

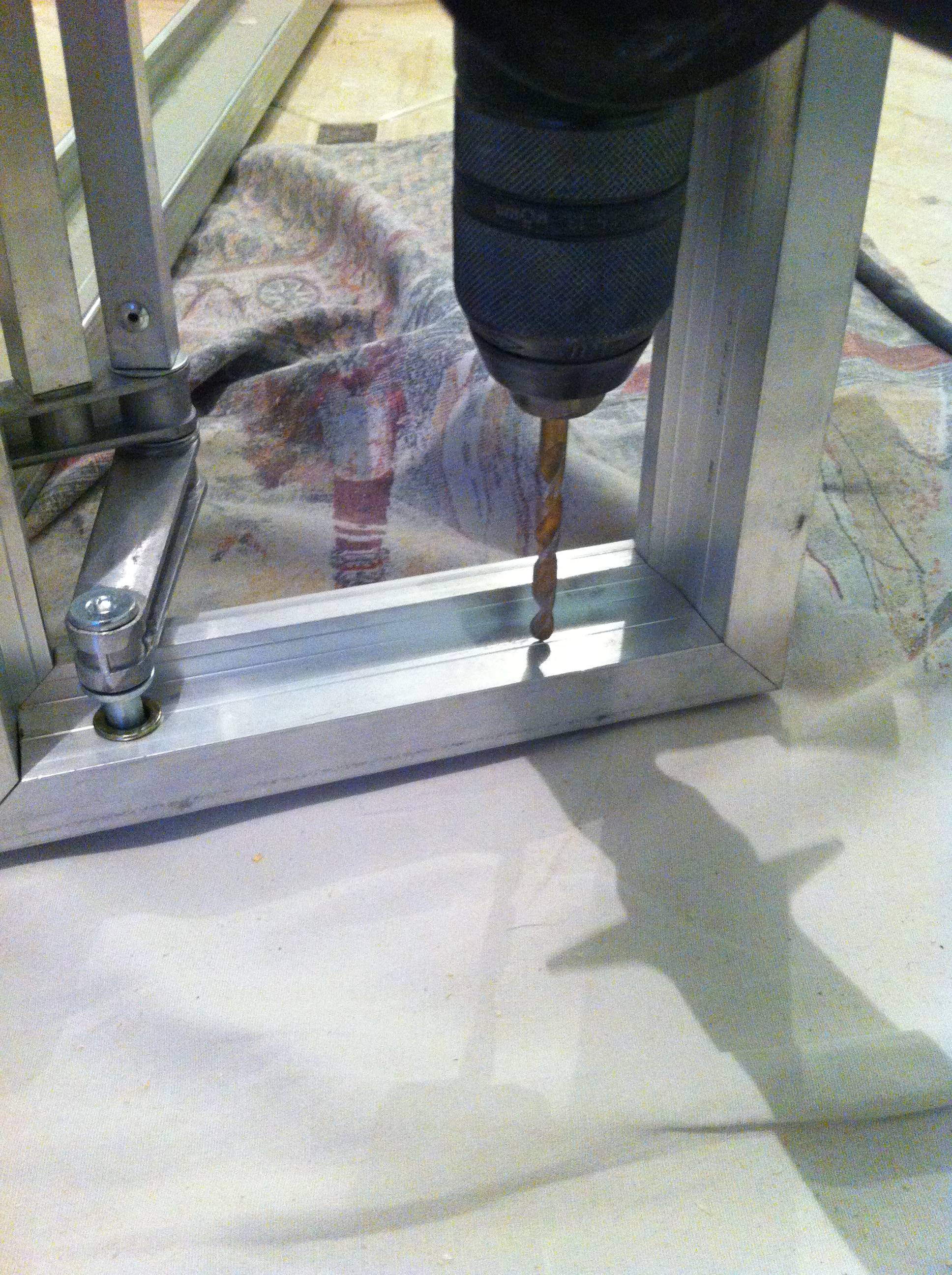

Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);

  • проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
  • зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
  • отметьте места расположения креплений на пеноблоках через отверстия в рамке;
  • выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
  • вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
  • произведите регулировку зазора между рамой и дверцей.

ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки

Как сделать своими руками?

Не всегда готовые ревизионные люки удовлетворяют запросам. В таком случае можно потратить немного времени и усилий и сделать нужную деталь самому.

Если требуется маленькое окошко, то хорошо подойдут магнитные варианты. Для этого установите магниты по углам дверки, а по краям рамы – магниты- дублеры (всего уйдет 8 магнитов). Лучше оснастить крышку аккуратной ручкой, так будет практичнее. В качестве ручки используйте обычную мебельную фурнитуру.

При изготовлении крупных дверок мебельные запчасти тоже пригодятся: удобно монтировать готовые системы пуш и обычные навесные петли.

  • Проведите замеры, наметьте будущее место и проверьте его уровнем, чтобы избежать перекосов.
  • Приготовьте основание и раму. Можно использовать обычный алюминиевый профиль под каркас, раму сделать из планок или из того же профиля. Установите рамку.
  • Делаем крышку: основание должно быть плотным, используйте древесные плиты. Покрытие зависит от толщины слоя и планируемых работ. Лучше применить гипсокартон: отделочные работы по нему идут удачнее, чем по подготовленному дереву. Аккуратно соедините саморезами детали крышки.
  • Подготовьте пазы для петельного механизма: с двух сторон отступите по 10 мм и сверлите. Соединив петли с крышкой, приложите ее к раме сделайте разметки для отверстий под механизм.
  • Установите петли в рамке. Теперь можно навесить люк на место. Крышка должна идти вровень с необработанной стеной и не возвышаться над ней. У люка должен быть зазор, чтобы он легко открывался нажатием (учтите будущую облицовку).
  • Закрепите дверь специальными болтиками, используйте груз. Очистите люк от пыли, прогрунтуйте и приступите к облицовке.
  • После высыхания плиточного клей проверьте дверной механизм. Отрегулируйте при необходимости.
  • В самом конце монтируют нажимной механизм.

Монтаж скрытого ревизионного люка

Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.

Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:

  1. Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
  2. Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
  3. Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.
  4. Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
  5. Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.

Очень важно, в какую сторону будет открываться люк-невидимка

При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу

Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт

Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.

Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.

Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.

Следующим этапом станет облицовка дверцы люка.

Монтаж каркаса

Самым важным моментом является разметка будущего каркаса. Разметку следует производить с учетом толщины
гипсокартона (или гипсоволокна) и толщины плитки с клеем. Гипс 12 мм (можно использовать 9 мм) плюс 10 мм
на плитку с клеем (укладка под гребенку). Итого получается 22 мм. Для того, чтобы готовый экран был “заподлицо”
с краем ванны, каркас должен быть заглублен на 22 мм.


Если ванна только устанавливается, то очень полезно сразу прикрутить направляющий профиль. У акриловых
ванн обычно кромка не идеально прямая, а немного продавлена посередине, проконтролировать это можно правилом,
на крайний случай ровным профилем. Из-за “провиси” нужно найти оптимальное положение направляющей –
середина профиля заглублена ровно на 22 мм, а края немного больше. Для крепления к ванне можно использовать
куски гипсокартона или бруски. В конечном итоге нужно, чтобы профиль выступал за нижний край кромки для
удобного прикручивания гипсокартона.

При уже установленной чугунной или любой другой ванне, придется крепить профиль вглубь на 22 мм уже на месте.
К чугунной или металлической ванне, во внутреннюю полость кромки нужно сначала приклеить несколько закладных
из бруска, 3-4 шт, а уже затем крепить направляющий профиль ПН27-28. Клеить закладные можно, например,
жидкими гвоздями.

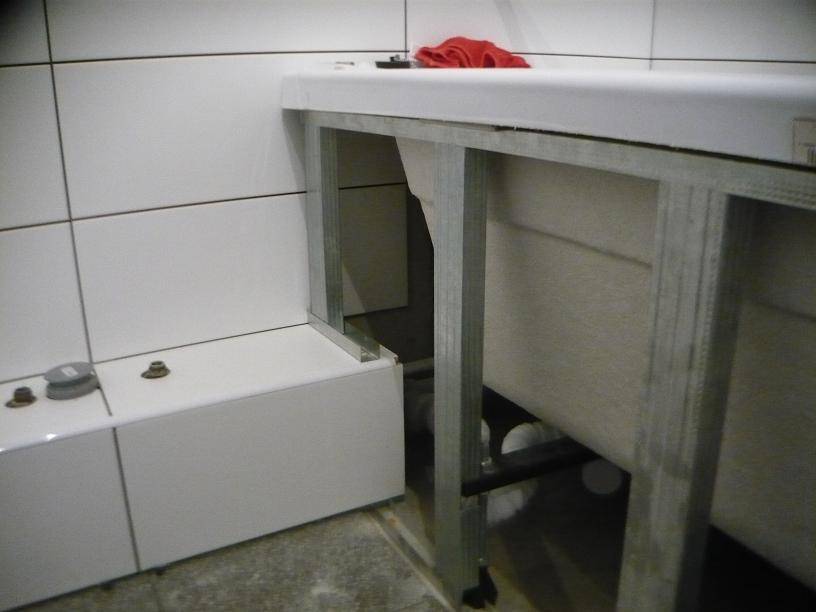

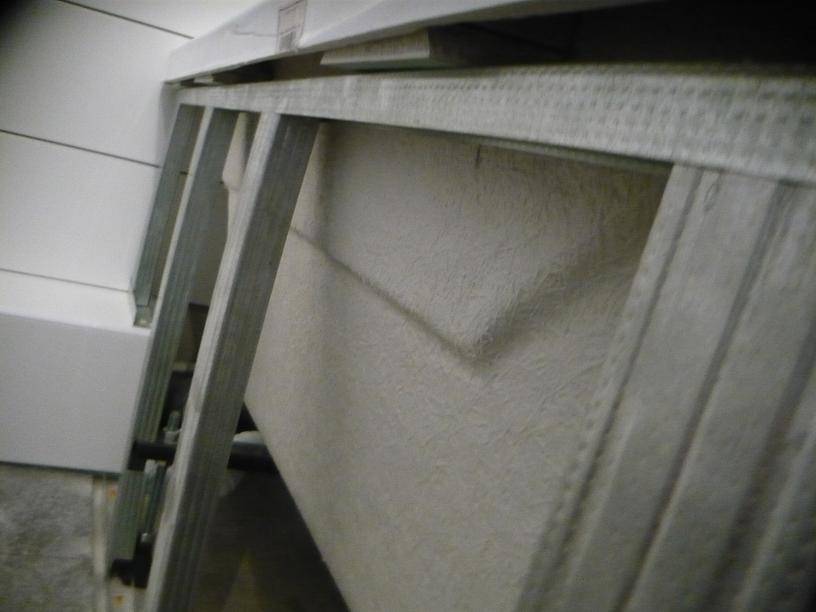

В дальнейшем направляющие крепятся по всему периметру будущего экрана. При необходимости, можно отказаться
от вертикальных направляющих, заменив их вертикальными стойками из ПП-профиля возле краев. Так же стойки
устанавливаются по всей длине каркаса на расстоянии 40-60 см друг от друга.

На данном этапе следует определиться с положением потайного люка-ревизии, его роль будет выполнять одна
плитка, опирающаяся на две вертикальные стойки. Эти две стойки следует расположить так, чтобы плитка-люк
заходила на середины (оси) профиля.

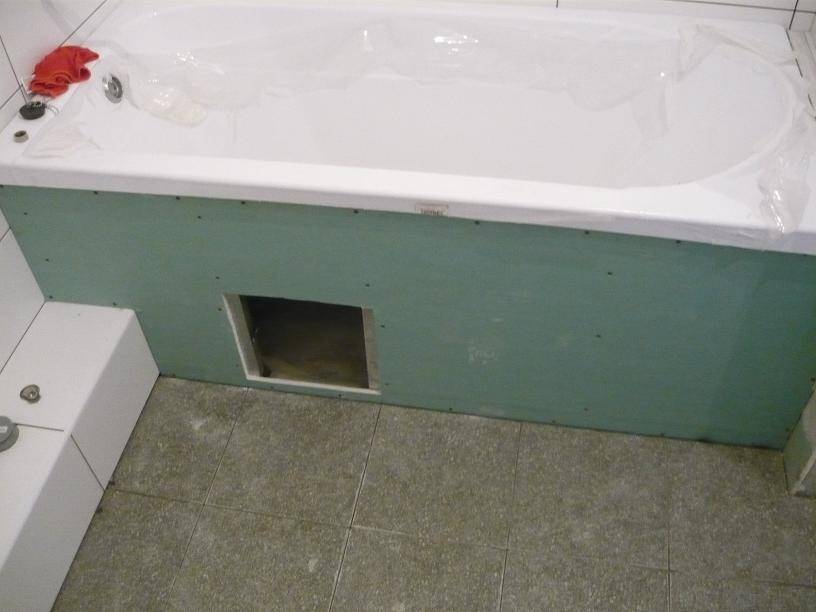

Ну а когда весь каркас собран, его зашивают гипсокартоном (гипсоволокном). Перед прикручиванием следует
прорезать отверстие под люк.

Уже к прикрученному листу, в люк, нужно прикрутить горизонтальный отрезок ПП-профиля для крепления магнитов.

Экран готов к облицовке плиткой. Перед укладкой плитки рекомендуется прогрунтовать гипсокартон.

Выбираем сторону открывании

Не менее важно выбрать сторону, куда лучше открывать люк. При открывании он не должен касаться соседней плитки, иначе сколы вам гарантированы, также нежелательно его плотное примыкание к углу. Главное, чтобы при открытом люке вы могли свободно подступиться к счетчику, трубе, крану или вентилю, если вдруг возникнет необходимость ремонта или их замены.
Зачатую люк имеет стандартное открывание — в левую или в правую сторону

Редко, но иногда бывает, что его переворачивают и он открывается вверх или вниз. Такой вариант приемлем для узкого туалета, облицованного крупной плиткой. Для этого случая нужна идеально ровная стена, ведь швы по периметру плитки будут очень маленькими

Главное, чтобы при открытом люке вы могли свободно подступиться к счетчику, трубе, крану или вентилю, если вдруг возникнет необходимость ремонта или их замены.
Зачатую люк имеет стандартное открывание — в левую или в правую сторону. Редко, но иногда бывает, что его переворачивают и он открывается вверх или вниз. Такой вариант приемлем для узкого туалета, облицованного крупной плиткой. Для этого случая нужна идеально ровная стена, ведь швы по периметру плитки будут очень маленькими.

Выполняя раскладку плитки, нужно не забыть о дверце, и сделать так, чтобы на ней был целый элемент, без малейшего подреза. Для такого случая больше подойдет узкий подрез у стены, чем на дверце люка.

Приобретая люк, не забудьте обратить внимание в какую сторону он открывается, чтобы купить именно то, что нужно

Изготовление комплектующих деталей

Материал изготовления люка – «невидимки» зависит от размеров смотрового устройства и возможностей исполнителя. Когда габариты ревизионной форточки не превышают размера одной-двух плиток, конструкцию такого изделия можно упростить. Если же размеры люка, а, следовательно, и его вес после отделки плиткой значительны, экономить на материалах неразумно.

Рассмотрим два варианта изготовления смотрового устройства:

  • облегчённые приспособления для проёмов малых размеров;
  • люки полной комплектации.

Облегчённые устройства малых размеров

Ревизионный люк для обустройства проёма малого размера можно сделать без петель. Роль створки в данном случае будет играть керамическая плитка, на тыльную сторону которой по периметру, в зависимости от размеров, нужно наклеить 4–6 фиксирующих магнита. Если скрывающая перегородка в ванной выполнена из гипсокартона, то к проёму в ней с внутренней стороны саморезами крепится стальная рамка таких размеров, чтобы её кромки выступали из посадочной ниши и служили ответной частью магнитного крепления.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения

Размеры фиксирующих магнитов подбираются (подтачиваются) таким образом, чтобы лицевая поверхность плитки – заглушки находилась с облицовкой стены на одном уровне. Открывание такого люка производится с помощью съёмной ручки-присоски. Использовать такое устройство на полу ванной можно только в местах без нагрузки на «створку», например, в полу встроенного шкафа.

Если перегородка выполнена из кирпича, то для фиксации плитки – дверцы магнитами по периметру торца проёма саморезами крепят нарезанные по размеру куски стального уголка.

Люки полной комплектации

Ревизионный люк стандартной комплектации можно сделать двумя способами: из подручных материалов, или с использованием специальных комплектующих, копируя технологию производителей. Выбор способа изготовления зависит от габаритов и степени ответственности устройства, которые определяются особенностями эксплуатации каждого конкретного люка – «невидимки». Рассмотрим обе эти технологии.

Изготовление ревизионного люка из подручных материалов

Коробка-рама изготавливается из стального уголка или профиля прямоугольного сечения размером 60х40 или 50х30 мм, которые соединяются электросваркой с последующей шлифовкой сварочных швов болгаркой. Затем из указанного профиля необходимо сделать каркас створки люка, который должен умещаться в коробку с зазором по сторонам в 2 мм.

В комплектацию ревизионных люков входит распашная дверца с замковым механизмом

По внутреннему периметру коробки приваривают стальной пруток квадратного сечения таким образом, чтобы дверца в закрытом положении лежала на нём заподлицо с передней плоскостью коробки. Затем створку крепят в коробке на мебельные петли с помощью саморезов по металлу, предварительно вырезав под них в каркасе дверцы круглые посадочные гнёзда. Количество петель зависит от их качества и веса створки.

Вместо мебельных петель можно использовать более совершенный механизм открывания дверей без ручек (Push to open), или пуш-систему. Цена комплекта этой фурнитуры значительно выше, но она оправдана конструктивными преимуществами.

На изготовленный каркас створки с помощью саморезов крепится лист ОСП (ориентированно-стружечная плита), размеры которого должны закрывать коробку люка.

Для фиксации закрытой дверцы в коробке используется система мебельных магнитов или готовый замок одного из типов, предлагаемых производителями.

Изготовление смотрового люка из готовых комплектующих

В отличие от устройств, изготовленных с применением подручных средств, при сборке этих люков используются только специальная фурнитура. Как правило, при самостоятельном изготовлении такого устройства используют чертежи или рабочий образец изделия.

Коробка и каркас створки люка изготавливаются по вышеописанной технологии. Затем на каркас створки с помощью саморезов или протяжных заклёпок крепится алюминиевый лист толщиной 3-4 мм, размер которого должен перекрывать коробку.

Исходя из особенностей эксплуатации и места расположения люка, выбирают тип петель и запорного устройства. Сборку изделия и подгонку комплектующих производят согласно инструкции к фурнитуре, после чего стальные элементы конструкции покрываются двумя слоями антикоррозионной краски.

Виды невидимок

Все конструкции делятся на 2 разновидности:

  • стандартные;
  • усиленные.

Первый из вариантов характеризуется небольшими размерами, изготовлен из легковесных материалов. Его следует выбирать в случаях, когда планируется выполнять отделку, используя керамическую плитку, обои или краску. Эти материалы не будут существенно утяжелять конструкцию. Если рассматривать усиленный люк под плитку, контур выполнен или стальной рамы. В такой конструкции применяются ребра жесткости, а металл характеризуется большей толщиной. Монтаж изделий данного вида производится, если будет использоваться тяжелый отделочный материал: гранит, мрамор.

Усиленные конструкции изготавливаются не только из стали. Существуют и надежные аналоги из массивного алюминиевого профиля. Пример подобных изделий — люки под плитку Модерн. В таких конструкциях есть возможность регулировки петель. Чтобы сделать люк герметичным, предусматривается уплотнитель. В усиленных моделях часто установлен особый запорный механизм нажимного типа. Благодаря этому уменьшается нагрузка на крепежные элементы, что продлевает срок службы изделия.

Исключение составляет люк под плитку-купе. Это сдвижная конструкция, при открывании которой дверца смещается не внутрь каркаса, а наружу, после чего плавно перемещается в сторону.

Как выбрать ревизионный люк?

Чтобы определиться с типом конструкции и другими важными параметрами, необходимо выяснить:

  • где будет установлен люк;
  • тип внешнего покрытия прилегающих стен;
  • как часто будет использоваться механизм;
  • нет ли вблизи препятствий, которые могут мешать открыванию дверцы;
  • требуется ли полный доступ к проему или хватит небольшой щели.

Самыми главными параметрами являются размеры и материал изготовления. Распространенными считаются ревизионные сантехнические люки, которые находят применение не только в жилых домах, но и на производстве. Они изготавливаются из алюминия или стали и имеют распашной механизм открывания. Устанавливается такой люк в проеме в том месте, где проходят водопроводные и канализационные трубы.

Размер ревизионного люка

Фирмы-производители выпускают дверцы стандартных габаритов. Самыми распространенными являются следующие размеры:

  • 100х100;
  • 150х150;
  • 150х200;
  • 200х300;
  • 250х400;
  • 400х500;
  • 400х600.

Все параметры указаны в миллиметрах. Дверцы ревизионные могут быть изготовлены под заказ, если требуется конструкция с нестандартной формой: круглой или овальной. Размеры необходимо выбирать таким образом, чтобы обеспечить свободный и беспрепятственный доступ в случае необходимости. По возможности, если есть место для установки, лучше иметь небольшой запас по габаритам.

При выборе стоит учитывать параметры плитки. Она должна покрывать люк полностью и состоять из цельных элементов

Если на внешней стороне дверцы будет выложено покрытие из кусочков, место расположения люка будет привлекать к себе внимание. Когда люк устанавливается в узком месте, стоит подобрать такой механизм, чтобы он не мешал полностью распахивать дверцу и обеспечивал полный доступ к коммуникациям

Из чего сделан ревизионный люк?

Для изготовления используются следующие материалы:

  • алюминий;
  • пластик;
  • сталь;
  • полимеры;
  • дерево.

Самыми распространенными являются конструкции из различных видов металлов и ревизионный пластиковый люк. Они отличаются доступной ценой, могут быть установлены в любом помещении и подходят для отделки плиткой. Материал изготовления зависит еще и от места расположения. Напольные люки производятся из стали, а потолочные – из пластика и полимеров.

Металлические конструкции отличается еще и материалом изготовления петель. Алюминиевые имеют больше возможностей для регулировки и медленнее изнашиваются. Стальные петли способны выдерживать нагрузку до 590 кг на дверцу люка в открытом положении. Технологии литья и сборки помогают изготовить из алюминия детали с никелево-цинковым покрытием, которое снижает трение.

Разновидности

Проем для доступа к коммуникациям и приборам учета можно оформить по-разному. Ревизионное окно может оставаться видимым и самостоятельным элементом дизайна или быть замаскированным под облицовочный материал. Конструкцию второго типа называют «скрытый сантехнический люк». Эти сантехнические изделия могут быть заводского или собственноручного изготовления.

Наиболее удобны в эксплуатации нажимные ревизионные люки. У таких конструкций дверца открывается после легкого на нее нажатия. При этом открываться она может по распашному типу или поворачиваться вокруг оси на вертикальном стержне, установленном посередине рамы. Нажимной сантехнический люк может быть скрытого и открытого типа.

Изделия для оформления проемов для доступа к коммуникациям и приборам учета изготавливают из разных материалов:

  • пластика;
  • алюминия;
  • стали;
  • гипсокартона и металлопрофиля (самодельные).

Есть такая разновидность конструкций, как сдвижные. Это сложные в конструкционном плане изделия. Их затруднительно изготовить своими руками без комплектующих и знаний о регулировке подобных конструкций. Сдвижные сантехнические люки оборудуют механизмом, который активируется при нажатии на дверцу. Есть и другой способ открывания таких изделий: с помощью присосок.

Ревизионные форточки под плитку бывают двух видов:

  1. настенные;
  2. напольные.

Конструкционно эти сантехнические изделия могут быть одинаковыми, но к напольным предъявляют особые требования по прочности. Дверцы таких моделей открываются откидным способом или с помощью присосок.

Материал изготовления

Ревизионные проемы необходимы в помещениях, где проложены инженерные сети. В типовых квартирах в туалете и ванной комнате монтируют гипсокартонные короба и перегородки, декоративные экраны, чтобы скрыть трубы. В связи с тем, что в таких помещениях периодически повышается влажность, к материалам, из которых изготавливают сантехнические ревизионные люки, предъявляют особые требования:

  • влагостойкость;
  • устойчивость к коррозии;
  • прочность.

Этим требованиям соответствуют:

  1. пластик;
  2. алюминий;
  3. сталь;
  4. влагостойкий гипсокартон.

Из этих материалов и изготавливают конструкции для оформления проемов для доступа к инженерным сетям. Сантехнический люк в туалете устанавливают в отверстие в коробе. Если желают сделать скрытую дверь, раму заглубляют на расстояние, равное толщине кафельной плитки и слоя клея, на который она будет уложена. В этом случае дверца будет незаметна на общем фоне отделочного материала.

Для сантехнического шкафа тоже нужен устойчивый к воздействию влаги материал. Чаще всего в этих целях используют влагостойкий гипсокартон. Но перегородка или шкаф также могут быть выстроены из кирпича или пеноблоков.

Подготовка к работе

Перед тем, как приступить к установке – в каркасе люка необходимо просверлить крепежные отверстия. Расположение отверстий и их количество зависят от типоразмера люка, от конфигурации опорных элементов, а также от стороны закрепления дверцы (именно она несет большую часть нагрузки). Диаметр отверстий должен быть таким, чтобы рабочая часть крепежного винта (резьба) свободно в него проходила – так Вам будет гораздо удобнее устанавливать люк. Основными опорными сторонами, как правило, являются боковые части каркаса.

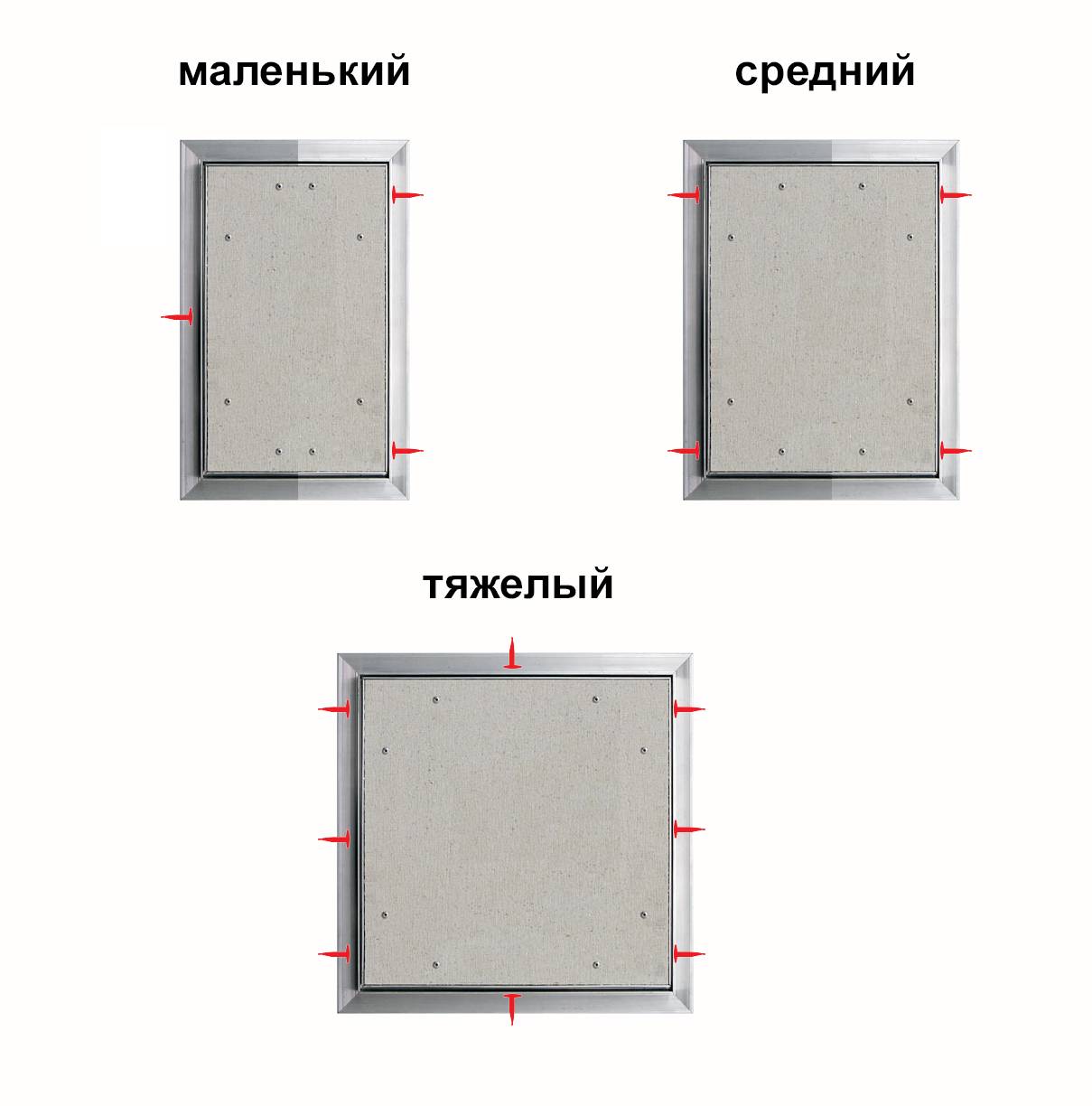

Для небольших люков можно использовать три точки закрепления, для средних минимум четыре, для крупногабаритных (тяжелых) люков может понадобиться шесть-восемь опорных точек (рис 2).

Рис 2

Крепеж выбирают, исходя из материала опорных элементов и типа монтажа люка.

Особенности установки

При выборе сантехнического лючка для раздельного санузла необходимо учесть следующие характеристики:

  • положение на фальш-панели, коробе, экране под ванной;
  • размер плитки, схему ее раскладки на стене;
  • способ и сторону открывания;
  • вес облицовки, регулярность использования люка.

При избыточной концентрации сантехнического оборудования в одном месте можно установить крупногабаритный люк или несколько небольших изделий с промежутками, использовать угловые модификации.

Стандартным вариантом раскладки кафеля на стене с сантехническим люком является следующая схема:

  • разметка колонн и рядов плитки от люка с учетом толщины швов 1 – 2 мм;
  • подрезка по бокам, сверху, снизу менее 1/3 плитки.

Для этого достаточно подсчитать количество целой плитки по ширине, высоте стены. Отнять от полученных результатов по единице, начинать раскладку от осевой линии. В этом случае возле соседних стен, потолка, пола получатся куски кафеля величиной больше 2/3 от его изначального формата. Узкие куски в углах значительно снижают эстетику восприятия облицовки, поэтому используются в случае крайней необходимости.

Металлический люк пригоден для частого открывания, выдерживает без перекосов вес крупногабаритной тяжелой плитки, керамогранита, имеет скрытую кострукцию, что важно для дизайна. Пластиковые люки менее надежны имеют неприглядный внешний вид, в современном ремонте не применяются

Отдельного внимания требует затирка швов плитки на люках скрытого монтажа.

Таким образом, сантехнический люк под плитку можно изготовить собственными силами и сэкономить деньги. Варианты промышленного изготовления более удобны и долговечны в эксплуатации, но стоят не дешево. Для замкнутых пространств санузла созданы несколько различных механизмов открывания дверки.

Как облицовывать стену с установленным люком?

сделайте предварительную раскладку плитки, принимая во внимание расположение ревизионного окна, отметьте линии на полу или стенах отбивочным шнуром;
начинайте работу с приклеивания облицовочного материала на дверку, затем продвигайтесь в стороны от люка;
дождитесь полного высыхания клеящего состава, произведите затирку швов между дверцей и стеной (полом) и по всей остальной поверхности.

ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены. Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать

Если вы не новичок в строительном деле и умеете выполнять облицовку стен, самостоятельно оборудовать внутренний шкаф в ванной комнате и установить ревизионный люк не составит для вас никаких трудностей.

Инструкция по установке люков ЕвроФОРМАТ-Р АТР

(Пошаговое руководство по монтажу ревизионных сантехнических нажимных люков под плитку EuroFORMAT-R ATP) При установке люков под плитку ЕвроФОРМАТ-Р АТР обратите внимание на три обязательных условия :

  • Плоскость дверцы люка должна совпадать с плоскостью стены или перегородки;
  • Петля люка должна располагаться строго вертикально;
  • Не допускается установка люка в пол, потолок, в наклонные перегородки;

В перегородку из кладочных материалов, люк закрепляется с помощью саморезов и дюбелей. В перегородку каркасно-листовой конструкции, люк крепится непосредственно к каркасу перегородки.

  • Закрепляя раму люка, заполнить щель между перегородкой и рамой, монтажной пеной;
  • Прикрепить саморезами листы обшивки перегородки к раме люка (Рис. 1).

Перед укладкой плитки заблокируйте нажимные замки COMBI TOUCH технологической скобой, для предупреждения срабатывания замка.

Плитка может выступать за габариты дверцы:

  • от 5 до 50 мм со стороны петли
  • от 5 до 75 мм с остальных сторон
  • от 5 до 50 мм со стороны петли
  • от 5 до 75 мм с остальных сторон

Для упрощения регулировки положения дверцы после облицовки – закрепить с внутренней стороны дверцы груз, равный весу наклеиваемой плитки, зафиксировав его саморезом (Рис 3).

После укладки плитки:

  • Затереть межплиточные швы кроме шва по периметру дверцы люка
  • Через сутки вскрыть люк, используя присоску или широкий шпатель
  • Снять груз, ранее размещенный на внутренней стороне дверцы люка
  • Для открывания люка нажатием, удалить из замка технологическую скобу

Регулировка положения дверцы люка

Для перемещения дверцы люка вверх:

  • Ослабить фиксирующие винты 1 и 2 (рис. 4) в верхнем и нижнем крепежно-регулировочных узлах, с помощью регулировочного ключа
  • Закрутить на пол-оборота верхний крепежный болт 3 большим регулировочным ключом

Для перемещения дверцы люка вниз:

Крепежные болты 3 и 4 вращать в обратную сторону

Поворот болта на пол-оборота перемещает дверцу по вертикали примерно на 0,7 мм.

Регулировка с помощью только одного болта, или вращение болтов в разных направлениях, может привести к поломке люка

Для перемещения дверцы вправо или влево:

  • С помощью ключа на одном из регулировочных рычагов ослабить фиксирующие винты 5 и 6 (рис. 7)
  • Вставить регулировочный ключ в отверстие лимба 7 и повернуть лимб в нужном направлении, удлиняя или укорачивая рычаг.

Поворот лимба на 90 градусов перемещает дверцу примерно на 1 мм.

Для перемещения дверцы с наклоном вправо или влево:

Вращать лимбы в разных направлениях или на разные углы (Рис. 9).

Дверца люка принимает окончательное положение только при затянутых фиксирующих винтах 1, 2 (Рис 4) и 5,6 (Рис 7).

Герметизация шва по периметру дверцы

Герметизация шва позволяет защитить помещение от пыли, влаги и шума, а так же делает люк незаметным.

Для того, чтобы загерметизировать швы :

  • Торцы плитки вокруг шва очистить от клея, пыли и влаги и обезжирить
  • Плотно наклеить малярный скотч шириной 20-30 мм, вокруг шва, с обоих сторон. Расстояние между полосками скотча должно быть равно межплиточному шву (Рис 10).

Герметик прорезается из одного угла шва в другой за одно движение, с упором ножа в дно шва, при этом необходимо удерживать одинаковый угол прореза, приблизительно 45 град.

  • После прорезки открыть люк со стороны петли, срежьте и удалить герметик со стеновой плитки как показано на Рис. 12.
  • Удалить излишки герметика и остатки клея, мешающие закрыванию дверцы люка и ее перемещению до срабатывания магнитно-нажимного замка.

Виды невидимок

Все конструкции делятся на 2 разновидности:

  • стандартные;
  • усиленные.

Первый из вариантов характеризуется небольшими размерами, изготовлен из легковесных материалов. Его следует выбирать в случаях, когда планируется выполнять отделку, используя керамическую плитку, обои или краску. Эти материалы не будут существенно утяжелять конструкцию. Если рассматривать усиленный люк под плитку, контур выполнен или стальной рамы. В такой конструкции применяются ребра жесткости, а металл характеризуется большей толщиной. Монтаж изделий данного вида производится, если будет использоваться тяжелый отделочный материал: гранит, мрамор.

Усиленные конструкции изготавливаются не только из стали. Существуют и надежные аналоги из массивного алюминиевого профиля. Пример подобных изделий — люки под плитку Модерн. В таких конструкциях есть возможность регулировки петель. Чтобы сделать люк герметичным, предусматривается уплотнитель. В усиленных моделях часто установлен особый запорный механизм нажимного типа. Благодаря этому уменьшается нагрузка на крепежные элементы, что продлевает срок службы изделия.

Исключение составляет люк под плитку-купе. Это сдвижная конструкция, при открывании которой дверца смещается не внутрь каркаса, а наружу, после чего плавно перемещается в сторону.

Выбор инструментов и материалов

Для того чтобы изготовить и установить люк под ванной самостоятельно необходимо наличие следующих инструментов и материалов:

  • механизма Push-to-open, обеспечивающего открывание дверцы без ручек;
  • влагостойкого гипсокартона (кроме вариантов с кирпичной или бетонной стеной) и фанеры;
  • деревянного бруса;
  • армированной сетки;
  • клея ПВА и клеящего вещества для плитки;
  • самой керамики по размеру всей поверхности для облицовки, так как её укладка будет выполняться сразу же после установки люка;
  • дрели и шуруповёрта;
  • саморезов;
  • рулетки и карандаша.

В качестве материала для самой дверцы и люка может использоваться и фанера, и ДСП или ОСП – всё зависит от количества приклеиваемых на неё плиток. Чем больше керамики, тем прочнее должна быть конструкция. Наиболее устойчивым вариантом будет ориентированно-стружечная плита, тогда как фанера подойдёт, если дверца рассчитана только на одну плитку. Толщина открывающейся части люка при выборе ОСП должна быть не меньше 12 мм.

Что это такое — ревизионные люки

Ревизионный люк под плитку — простое устройство, состоящее из дверцы и каркаса, который устанавливают в предварительно сделанный проем. Есть разные виды этих конструкций, что позволяет выбрать наиболее удобную и гармонично вписывающуюся в интерьер ванной комнаты. Дверца ревизионная должна плотно закрываться и легко открываться

Поэтому при выборе люка в первую очередь обращают внимание на способы и качество крепления всех элементов этой конструкции

Назначение и область применения

Ревизионная форточка необходима для оформления отверстия, требуемого для доступа к коммуникациям. Оно может быть расположено на полу, на стене или потолке. Люки изготавливают из разных материалов. Какая нужна будет конструкция, решают перед тем, как приступить к отделочным работам.

  • легки по весу;
  • бывают разных размеров;

Возможны 2 варианта открывания дверцы: по вертикальной оси и с помощью петель.

Металлический люк надежнее, но тяжелее. Он, как и пластиковый, способен обеспечить невидимость проложенных за гипсокартонными коробами и перегородками коммуникаций. Скрытый ревизионный люк с внешней стороны оформляется так, чтобы дверца визуально смотрелась как неотъемлемая часть дизайна. Если в ванной укладывают кафельную плитку, отверстие для доступа к коммуникациям скрывают под этим отделочным материалом.

Разновидности

Есть множество видов ревизионных форточек, которые подразделяют по двум критериям:

  1. месту расположения;
  2. способу отделки.

Согласно первому параметру выделяют 3 вида изделий:

  • напольные;
  • настенные;
  • потолочные.

По способу отделки люки бывают:

  1. под кафельную плитку и мозаику;
  2. под гипсокартон;
  3. под покраску.

К изделиям для потолков предъявляют особое требование: такие люки должны быть легки по весу. Их устанавливают в подвесные конструкции, которые могут быть деформированы под тяжестью встроенного устройства. Торговая сеть предлагает потолочные ревизионные форточки разных форм и размеров. Дверца в этих конструкциях удерживается с помощью либо гидравлики, либо пружинного механизма. Оба способа фиксации способны надежно удерживать дверцу в нужном положении. По контуру проема устанавливаются шумопоглощающие прокладки.

К напольным ревизионным форточкам предъявляют другое требование, заключающееся в высокой прочности материалов, из которых они изготовлены. Сборка конструкции тоже должна быть надежной. По весу ограничений нет. Такие люки состоят из нескольких элементов:

  • каркаса;
  • амортизаторов;
  • петель;
  • крышки (дверцы);
  • замка для крышки.

Ревизионный люк для пола может быть двух видов:

  1. со съемной крышкой;
  2. с заполняемой.

В первом случае конструкция для доступа к коммуникациям встраивается в пол и является его самостоятельным элементом. Изделия с заполняемыми крышками маскируют тем же отделочным материалом, которым облицован пол.

В квартирах и частных домах чаще всего устанавливают конструкции настенного типа. Самые простые, недорогие и популярные — пластиковые с распашной дверцей на петлях. Такие изделия имеют правильные геометрические формы и хорошо подходят под плитку, контур которой всегда четкий и ровный. Размеры пластиковых изделий могут быть разными. Если проем для доступа к инженерным сетям широкий, конструкция может иметь две распашные дверцы. Есть изделия, имеющие нажимной механизм открывания. В этом случае дверца вращается вокруг своей вертикальной оси.

Не менее популярны люки на магнитах. Они необходимы при оформлении потайного доступа к коммуникациям. Внешняя сторона таких конструкций оформляется в соответствии с отделкой ванной комнаты: тем же облицовочным материалом. Открывают такие изделия с помощью специальных присосок. Под тяжелую плитку необходимы конструкции с усиленным каркасом.

Реже устанавливают угловой люк. Он необходим в помещениях, в которых инженерные сети проложены в колоннах или в непосредственной близости от внешних или внутренних углов.

Составные части и механизмы

Ревизионный люк, независимо от конструкции, представляют собой устройство, состоящее из следующих деталей:

  • металлическая рама-коробка с крепежно-регулировочной системой;
  • специальные петли потайного исполнения;
  • наружная подвижная створка из гидрофобного материала на металлическом каркасе;
  • уплотнительная прокладка из резины или каучука по периметру коробки;
  • запорное устройство-защелка для плотного примыкания створки к коробке.

Ревизионные люки отличаются по применяемому материалу, по размерам, расположению, конструкции открытия и закрытия

От качества исполнения каждой детали и их сборки зависит работа механизма в целом, поэтому при покупке необходим тщательный визуальный осмотр люка и проверка действия подвижных узлов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
