Инструкция по монтажу электрического теплого пола, этапы работы

Разработка технологии или схемы

Ни в коем случае нельзя производить монтаж обогревательной системы без нарисованной схемы. Строитель должен четко видеть, что за чем следует. Поэтому, чтобы произвести установку правильным способом, необходимо сначала разработать чертеж для монтажа обогревающего кабеля, а также для матов с электрическим энергоснабжением, если они предусмотрены в плане ремонтных мероприятий.

Во время укладки и фиксации кабеля необходимо рационально использовать всю территорию пола, но не стоит размещать энергетические узлы в тех местах комнаты, где планируется размещение мебели, предметов сантехники и других крупногабаритных и тяжелых изделий. Эти предметы могут нанести кабелю повреждения разной сложности, что впоследствии может привести к полной неисправности всей системы обогрева.

Очень важно составить схему укладки именно таким образом, чтобы кабель равномерно и рационально располагался по всему периметру полового покрытия. Именно от этой части всего механизма зависит то, насколько эффективно будет выполнять свои функции система полового подогрева

Также нужно максимально точно и правильно определить шаг укладки. Сделать это самостоятельно не составляет большого труда для того человека, который раньше занимался подобными ремонтными работами. Специально для таких расчетов существует несложная математическая формула, которой пользуются все строители. Все, что необходимо – это поделить площадь, которую нужно обеспечить подогревом, на длину кабеля с электрическим энергоснабжением. Минимальный размер шага должен быть не менее семи миллиметров.

Если ремонт производится своими руками, то лучше всего пользоваться именно такими матами, так как их установка выполняется намного легче и быстрее, чем монтаж кабеля через все помещение.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.


Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

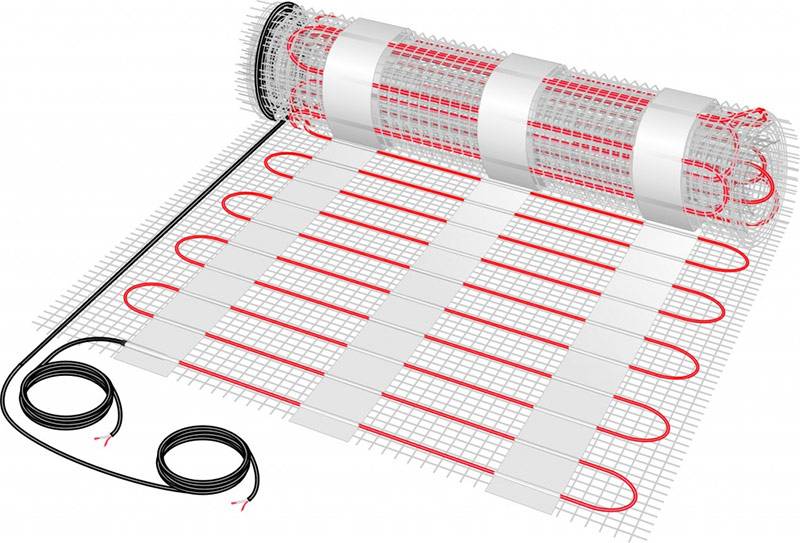

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.


Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений
Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Распространенные ошибки

Чтобы самому не делать промахов, нужно знать, на чем споткнулись другие. Итак, распространенные ошибки при монтаже теплого электрического пола:

  • Из-за неточных расчетов снижают мощность и приобретают кабель меньшей длины. Результат – медленный и недостаточный нагрев покрытия пола.
  • Неправильная схема раскладки нагревательного проводника и увеличенный шаг при его монтаже – причины чередования холодных и нагретых зон покрытия.
  • Причиной перегрева кабеля и выхода из строя становятся точки его пересечения, соприкосновения, места резкого перегиба, а также укладка с расстоянием менее 6 см между соседними линиями. Все указанные моменты должны быть исключены.
  • Повреждение проводника металлическим шпателем, когда сверху матов укладывается плитка.
  • Ходьба по кабелю или пленке во время монтажных мероприятий.
  • Подключение системы обогрева раньше высыхания стяжки.

Ошибки при монтаже электрического теплого пола

Укладка и система управления

При укладке теплого пола для экономии материалов и последующей экономии на счетах за электроэнергию помещение делят на зоны, в которых будет установлена мебель (кухонный гарнитур, шкаф-купе, диван и т.д.), и открытые зоны без мебели. Соответственно, под мебелью теплые полы не укладывают: ходить в этих местах никто не будет, поэтому нагревать кухонный гарнитур или шкаф нет никакого смысла, это даже вредно для мебели. Желательно сфотографировать или хотя бы схематично зарисовать схему укладки до того, как на теплый пол будет установлено напольное покрытие — в случае поломки системы это значительно облегчит диагностику и ремонт.

Для эффективного управления системой теплого пола в каждом помещении устанавливают отдельный электронный программируемый терморегулятор. Это устройство позволяет задать желаемую температуру в помещении, и система автоматически будет включаться, когда температура опустится ниже заданного уровня. Кроме того, можно задать необходимый график нагрева. Например, зачем греть полы ночью, когда по ним никто не ходит? Если днем все на работе, расходовать электроэнергию на нагрев полов тоже нет никакого смысла. Можно запрограммировать систему таким образом, чтобы она включалась и выключалась в нужное время в разные дни недели.

Иногда для экономии устанавливают один терморегулятор сразу на все помещения. Однако это неэффективно, потому что система не сможет правильно измерить температуру в нескольких помещениях с разными теплопотерями, из-за чего теплый пол будет работать неправильно: где-то постоянно будет недостаточно тепло, а где-то — слишком жарко. Кроме того, в разных помещениях комфортно при разной температуре: например, в ванной приятнее установить более теплую температуру, чем в спальне и гостиной. Для деревянных напольных покрытий необходимо задавать температуру не выше 28°С, чтобы они не рассыхались и не деформировались.

Обустройство терморегулятора и датчика

Вслед за тем как сделана полностью схема укладки электрических теплых полов следует поставить датчик для температуры. Он устанавливается в трубу из гофры и помещается совместно с питающим стороной провода в единой штробе. На краю трубы для терморегулирующего прибора проставляется заглушка, для непопадания туда раствора.

В случае поломки температурного датчика его можно с легкостью поменять посредством вытягивания из гофры через терморегуляторную коробку. Собственно по этой причине термодатчик нужно устанавливать в трубе.

Она с датчиком помещается на поверхности пола промеж очертаний нагревающего провода без их пересечения. Для грамотного функционирования температурного датчика его вкупе с трубой следует зафиксировать на ленте для монтажа в середине кабельных линий. Все это необходимо расположить вдоль кабеля в длину не меньше 500 — 1000 мм.

Подключение терморегулятора к теплому полу

Терморегулятор нужно установить и подключить после подведения 3 проводков к соединительной коробке — сетевой (220 В), питающий и температурного датчика. Нельзя помещать данный прибор в комнате со значительной сыростью, поскольку это опасно.

Подключение тепла

Перед тем как подключить механизм к электрическому питанию, все провода и шнуры следует тщательно проверить и убедиться в том, что их можно подключать к системе электроснабжения. Для этого используется мультиметр. Показания этого инструмента должны совпадать с данными, которые предоставляет производитель кабелей и проводников. Допускается расхождение в показаниях в размере от 5 до 10%.

Далее следует измерять сопротивление матов. Для этого рекомендуется использовать мегаомметр. Прибор должен показывать не менее десяти Мега Ом. Во время подключения системы к электрическому питанию желательно все действия сопровождать профессиональным руководством, которое прилагается вместе с механизмом.

Всю установку обогрева необходимо подключить таким образом, чтобы электрический провод и маты имели минимум по одному проводнику, который отвечает за обеспечение заземления. Эти два проводника следует соединить и закрепить клеммой, которая будет выполнять функции защитного покрытия.

Если присутствуют минимальные знания и навыки в сфере ремонта, а также электрики, то монтаж электрического теплого пола под плитку вполне возможно осуществить своими силами. К тому же качество выполненной работы будет не хуже, чем результаты монтажа, произведенного профессиональным специалистом.

Регулирующие и контролирующее температуру устройство

За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.

Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.

Терморегуляторы бывают механическими и автоматическими:

  1. Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
  2. Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.

Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.

Инструкция по установке водяного теплого пола

С подключением водяной системы ситуация обстоит проще в том плане, что она не имеет такого большого количества разновидностей, как электрическая. Чаще всего выполняется устройство водяного пола с бетонной стяжкой. Монтаж во многом похож на укладку электрического варианта. К примеру, в ванной комнате водяной теплый пол подключается по указанной ниже схеме.

Инструкция по установке водяного теплого пола

В остальных помещениях все делается примерно так же. Первое, что должен сделать монтажник, – это поделить всю поверхность обогрева на участки площадью до 40 м2. Далее нужно тщательно очистить и при необходимости выровнять основу, после чего уложить на нее теплоизоляционный материал. Наиболее оптимальным вариантом является пенопласт. Поверх утеплителя кладется полиэтиленовая пленка или другой подходящий гидроизолятор. По периметру комнаты укладывается демпферная лента. Ее главная функция заключается в компенсации температурных расширений бетона.

Схема подключения

Учитывайте тот факт, что трубы с водой будут создавать весьма ощутимую нагрузку на поверхность. По этой причине для армирования нужно использовать более прочную сетку с диаметром проволоки порядка 0,5 см и ячейками 15х15 см. Трубы укладываются на расстоянии в 7,5-30 см.

Чаще всего трубы укладываются «спиралью» и «змейкой». Коллектор же подключается по схеме, расположенной ниже.

Подключение коллектора

Для крепления труб к сеткам используются хомуты. При монтаже труб возле оконных проемов шаг их установки нужно уменьшать с целью снижения теплопотери. Трубы рекомендуется монтировать с одинаковым шагом для предотвращения появления мест с менее высокой температурой. Для достижения оптимального обогрева на 1 м2 следует укладывать порядка 5-7 м труб. Конкретное значение определяется с учетом метода размещения труб и их диаметра.

водяной теплый пол

Преимущества теплого пола

Среди преимуществ водяной системы теплого пола над электрическим аналогом можно выделить тот факт, что вода в подавляющем большинстве регионов является более выгодным средством для обогрева. Помимо этого, такая система более безопасна, в том числе и в противопожарном плане.

С помощью водяной системы обеспечивается более равномерный и качественный обогрев.

Преимущества теплого пола

Недостатки водяного теплого пола

Однако и у водяного теплого пола есть ряд недостатков: уменьшение полезной площади комнаты, необходимость прокладки труб, риск возникновения различных аварийных ситуаций, связанных с протеканиями и пр.

Для подключения такого теплого пола к центральной системе водоснабжения нужно получать разрешение соответствующей коммунальной службы. При отсутствии необходимых навыков для соединения систем лучше пригласить квалифицированного специалиста, т.к. на этом этапе могут возникнуть разного рода неожиданности, с которыми новичок не справится.

Подсоединение к электрической цепи теплого пола пленочного типа

Теплый пол пленочного вида является относительно новым изобретением. Он изготовлен из специальной нагревательной пленки. С подключением этой системы могут возникнуть проблемы даже у самых опытных строителей. Для того, чтобы сделать это без проблем, нужно обязательно разобраться с самой системой пленочного теплого пола.

Последовательность выполнения работ при укладке электрического теплого пола

Система пленочного теплого пола состоит из специальных карбоновых и биметаллических нагревательных элементов, которые запаяны в специальный термостойкий материал. По краям пленки располагаются контакты из меди. С их помощью устройство подключается к сети.

Собственно подключение осуществляется за счет припаивания проводов к клеммам и вывода их к терморегулятору. Особенностью укладки является применение подложки, которая имеет поверхность из фольги. Это решение позволяет отражать тепло от нижней поверхности и полностью его направлять на обогрев пола.

Термодатчик устанавливается, как правило, в специальном углублении под самой пленкой, но не исключены варианты его расположения и на поверхности. Также этот вид может резаться по специальным меткам, которые нанесены производителем. Они расположены на расстоянии до 30 см друг от друга. Когда укладка выполнена, можно проводить подсоединение листов параллельным способом.

Решение сделать в доме теплый пол всегда было оправданным. Это удобно, практично и довольно экономно. А если есть в доме дети, теплый пол позволит родителям не беспокоиться о том, что они замерзнут и заболеют.

2 этап – проверка существующей электропроводки

Устройство теплого пола электрического отличается
значительным потреблением электроэнергии. Это вызывает необходимость проверки,
справится ли существующая проводка с той нагрузкой, которая на нее придётся.

В процессе расчётов принимается во внимание сечение кабеля
по току. Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.

Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.

Если расчет показывает, что старая проводка не справится с
новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести
замену, либо установить дополнительную проводку (напрямую от щитка),
предназначенную исключительно для обслуживания теплого поля.

Потребляемая мощность электрического теплого пола на 1 м2
приведена в таблице:

Назначение комнатыОптимальная мощность, Вт/м.кв.
Кухня100-130
Спальня
Гостиная
Прихожая
Коридор90-110
Ванная120-150
БалконДо 180

Материал подготовлен для сайта www.moydomik.net

Примечание: Установка предохранителей-автоматов –
обязательный этап устройства электроснабжения системы обогрева пола.

Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.

Проект электрического теплого пола

Выгоняем воздух

Общеизвестен факт, что воздух в системах отопления скапливается в верхних точках системы. У систем теплого пола — это коллекторная гребёнка, где и устанавливаются устройства для сброса воздуха (краны Маевского, автоматические воздухоотводчики или обычные шаровые краны).

Кран Маевского, установленный на коллекторе теплого пола.

Для удаления воздуха из системы тёплых полов необходимо выполнить в определённой последовательности следующие действия:

  1. Перекрыть на коллекторе все горизонтальные ветви.
  2. Удалить воздух из корпуса циркуляционного насоса.
  3. Открыть кран Маевского или шаровый кран на гребёнке (в случае отсутствия автоматических устройств).
  4. Открыть первый водяной контур, запустить насос, установив на регуляторе минимальную производительность.
  5. Дождавшись появления воды из воздухоотводного устройства прокачиваемой ветви, перекрыть кран и отключить насос.
  6. С интервалом 5 — 6 мин повторить операцию несколько раз до полного удаления воздуха.
  7. Аналогичным образом проделать все операции с остальными контурами.
  8. Затем переключив насос на максимальную производительность, прокачать всю систему в целом, периодически сбрасывая воздух.
  9. Учитывая вероятность образования новых пробок при последующем прогреве системы, необходимо вновь произвести сброс воздуха.

Важно!Запуск системы в работу возможен только после осуществления всех этих мероприятий и полной проверки её на герметичность. Для работы с кранами Маевского необходимо иметь специальный ключ или шлицевую отвёртку. Нелишним будет подготовить специальную ёмкость для сливаемой воды

Нелишним будет подготовить специальную ёмкость для сливаемой воды.

При применении в качестве оборудования для удаления воздуха автоматических отводчиков газа или сепараторов никаких дополнительных средств не нужно. Необходимо помнить, что при увеличении сложности и количества применяемого оборудования возрастает стоимость, также снижается надёжность системы в целом.

  Типы фанкойлов, их отличия и особенности

Чем ниже степень автоматизации процесса, тем выше работоспособность тёплых полов. Регулируемые вентили коллектора с механическим приводом, краны Маевского легко обслужить или заменить своими руками.

Ремонт более сложного оборудования с сервоприводами и блоками автоматики требует участия специалистов. Кроме того, автоматические воздухоотводчики, эффективно удаляя воздушные пробки, не всегда позволяют сразу обнаружить нарушения герметичности системы.

Расчет мощности на обогрев помещения

Предварительным этапом является расчет установленной мощности (Pуст.) электронагревательного элемента пола.

Определение площади обогрева

  • Составляется план помещения на миллиметровке в масштабе.
  • На чертеже определяется расстановка предметов, закрывающих теплый пол, и вычисляется площадь, которую они занимают. Если она превысит 50 % от всей, электрический теплый пол может быть только дополнительным отоплением.

Расчет мощности ЭТП для основного обогрева

Pуст. должна на 30 % превышать потери тепла в помещении (Pп), которые определяются теплотехническими расчетами:

Часто кабель прокладывают в цементной стяжке, которая аккумулирует тепло. Тогда берут 40 %-ный запас:

Pуст. = 1,4*Pп.

Если тепловые потери составляют 1400 Вт, их можно компенсировать, включив обогреватель, с мощностью:

Pуст. = 1,4*1400 = 1960 Вт.

Затем можно найти удельную мощность:

Pуд. = Pуст/Sу = 1960 Вт/10 м2 = 196 Вт/м2.

Если привести полученный результат к ближайшему стандартному значению, теплый пол нужно брать с Pуд. = 200 Вт/м2.

Когда электрический теплый пол применяется для дополнительного обогрева, компенсация потерь тепла возлагается на другую систему отопления, как правило, радиаторную. Выбрать необходимую Pуд. можно по нормативам, приведенным в таблице.

Удельная мощность теплого пола для дополнительного обогрева

Тип помещенияPуд., Вт/м2
Комнаты, кухня120-130
Комнаты или кухня на первом этаже140-150
Ванная140-150
Балкон, лоджия180

Монтируем нагревательные секции

Монтаж кабеля своими руками проводят согласно плану, в котором уже определен шаг кабеля и порядок его размещения.

Монтаж кабеля

Перед укладкой проверяют провод на сопротивление.

Проверяют провод на сопротивление

Полученные результаты должны соответствовать цифре, указанной в гарантийном талоне.

Соответствие цифр означает, что кабель греет хорошо, и система порадует теплом.

Нагревательный элемент бывает одно- и двухжильным. В первом случае оба конца нужно подключать к терморегулятору.

Подключить к терморегулятору

Во втором только один. Холодный конец заводят в сделанную штробу. Увидеть подключение обоих типов проводов можно в видео.

Начало кабеля и соединительную муфту ставят на монтажную ленту. После их закрепляют. Муфту размещают так, чтобы она не торчала из будущей бетонной стяжки. Ее наличие на поверхности бетона является недопустимым.

Нагревательный элемент выкладывают по плану. При этом соблюдают нужный шаг, а также определенную последовательность

Важно, чтобы кабель не имел очень резких сгибов. Если они будут, система будет работать плохо

Согласно словам экспертов, минимальная величина радиуса изгиба должна равняться 5 сантиметрам.

В дальнейшем монтируют своими руками термодатчик. Для этого устанавливают гофр от терморегулятора к полу. Этот гофр должен также размещаться на полу между витками кабеля. Его ставят посередине шага и заводят между провода более чем на 40 сантиметров. Конец гофра заглушают. Далее в него вставляют термодатчик и вытягивают. Согласно некоторым видео процедуру надо повторить, чтобы убедиться в легкости его замены.

Чтобы добиться наиболее точного соответствия между температурой поверхности пола и выставленным режимом работы терморегулятора, заглушенный конец ставят на подложку, поднимая как можно ближе к поверхности стяжки.

Далее своими руками вставляют термодатчик в гофр, снова проверяют сопротивление уложенного кабеля и проводят подключение терморегулятора.

Монтируют термодатчик

Этот процесс зависит от особенностей устройства. Также к нему подключают кабель питания и проверяют то, как работает система, а также как она греет. Если все хорошо, отключают терморегулятор. Далее его снимают. Такой шаг позволит провести конечный ремонт без шансов повреждения устройства. Кроме этого, фотографируют или рисуют размещения кабелей. Некоторые снимают видео.

Оформление завершающего этапа монтажа

В конце работ пол с электрической основой заливается тонким слоем раствора, не больше 1 сантиметра. После его полного высыхания проводится повторная проверка работоспособности механизма. Если все работает, то можно приступать к поклейке плитки или же облицовке другим напольным покрытием.

Не забывайте о том, что при укладке термо-пола помещение не должно подвергаться сквознякам, а включение пола проводится лишь после абсолютного высыхания бетонной стяжки.

Укладка электрического теплого пола имеет несколько преимуществ. Такой пол создаст в комнате мягкую и равномерно распределенную теплоту, не нарушит обычную влажность, и не будет сушить воздух. Помимо этого теплые электрические полы гармонично впишутся в какой-либо интерьер, поскольку не займут в комнате много места и дадут возможность убрать радиаторы. Ни для кого не секрет, что конвективная система отопления менее комфортна и экономична, чем электрические обогревающие полы.

Так что для тех, кто любит уют и приятные ощущения, станет отличным решением установка такого вида конструкции. Теплая поверхность ламината или плиток принесет вам массу позитивных эмоций, а скрытая система не испортит внешний вид комнаты, обеспечивая ее теплом.

Советы по монтажу нагревательных матов

Опытные мастера знают секреты, которые помогают увеличить долговечность оборудования и сэкономить энергоресурсы:

  • необходимо использовать термостаты (они защищают от перегрева и экономят электричество);
  • во время монтажа ходить по греющим матам можно только в обуви с мягкой подошвой;
  • при раскручивании рулона желательно запрятать конец кабеля во внутрь, так он во время укладки не будет перекручиваться и не заденет посторонние предметы;

после каждого этапа работы нужно проверять работу матов;
клей для плитки нужно выбирать особый, выдерживающий температурные перепады;
качество монтажа будет лучше, если начать пользоваться тёплыми полами только после того, как клеевой слой полностью застынет.
 при покупке оборудования нужно обращать внимание на гарантийный срок службы — чем он больше, тем качественнее изделие.

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Читайте так же:

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

  • найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
  • учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

  • спальные комнаты от 100 до 150 Вт на квадратный метр;
  • кухня, прихожая и коридор 150 Вт на квадратный метр;
  • санитарные помещения 180 Вт на квадратный метр;
  • балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

  • выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
  • к блоку подводятся силовые провода питания и заземляющий провод;
  • перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
  • выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
  • по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
  • соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
  • установку в гофрированной пластиковой трубке термодатчика;
  • проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
  • заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

  • очистка и подготовка поверхности несущей основы пола;
  • настил подложки фольгированным слоем вверх;
  • укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
  • изоляция не подключаемых медных контактов;
  • подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
  • установленная плёнка закрепляется на фольге скотчем;
  • для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
  • в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
  • к блоку терморегулятора подключаются провода питания, заземление и датчиков;
  • проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
  • укладывается напольное покрытие.

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.


Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

  1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
  2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
  3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
  4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.


На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
