Унитаз с горизонтальным выходом
Такое соединение унитаза с канализацией из пластиковых труб для домов нашей страны является максимально актуальным. Дело в том, что санузел привязан к определенному месту. Специфика разводки коммуникаций в наших домах не позволяет делать других решений, и именно горизонтальный слив из унитаза является востребованным на данный момент.
Последовательность заключается в следующем:
- Установите унитаз, подключив его к патрубку канализации. Убедитесь, что все расположено именно там где нужно.
- Отметьте места, где нужно сверлить отверстия.
- Отсоедините унитаз и отодвиньте в сторону.
- Просверлите отверстия и вставьте в них крепежные элементы.
- Поставьте унитаз на выбранное место. При этом следите за попаданием выпуска в патрубок. Закрепите унитаз.
После проведения этой процедуры следует тщательно провести герметизацию силиконом или другими герметиками, которые стойкие к влаге.
Как видно, способы соединения унитаза с канализацией немного различаются между собой и зависят от расположения патрубка. В случае с применением гофрированной трубы таких неудобств не возникает. Но в свою очередь эстетичность данного метода также не сильно высокая.
В некоторых случаях случаются засоры гофры по причине наличия ребер. Такое редко случается с ровной и гладкой трубой. Но стоит помнить, чем больше колен сделано от выпуска унитаза до канализационного стояка, тем больше вероятность засорения.
Также, затягивая все гайки и болты, стоит помнить о силе. Материал, из которого изготовляются унитазы хоть и крепкий, но довольно хрупкий. Если не рассчитать затяжку – можно сломать сантехнику и в этом случае, вероятно, нужно будет покупать новую.
Мы рассмотрели несколько вариантов подсоединения унитазов к системе канализации, которые можно проводить и самостоятельно. При этом экономится немало денег. Но если вы ощущаете, что можете не справиться с этой задачей, лучше всего будет решение обратиться к специалистам. По затратам это выгоднее, чем приобретать новую сантехнику, которая была испорчена во время самостоятельного монтажа.
Общие правила
После того как все необходимые элементы приобретены, можно приступать непосредственно к монтажу сантехнического прибора. Несмотря на то что все операции по установке и подключению унитаза к системе просты, качественное их выполнение избавит домовладельца от проблем в период дальнейшего использования устройства.
Перед началом работ необходимо отключить подачу воды к смывному бачку. Проводить замену унитаза новым гораздо проще, чем устанавливать конструкцию «с нуля». При таком варианте необходимо подобрать соединительные элементы, аналогичные ранее установленным. Создавать без необходимости новый вид подключения не стоит, т. к. приобретенные детали могут не совпасть по диаметру с выпускным патрубком, а установка прибора окажется неудобной.
До начала монтажа все строительные работы в помещении должны быть закончены. Если же после установки унитаза в туалете поднимался уровень пола, то соединение устройства с системой необходимо проводить с помощью гофры или манжеты-эксцентрика. Окончательный крепеж сантехники обязательно осуществляется после предварительного подключения унитаза к канализации.
Лучше выбрать с микролифтом?
Система микролифт предусматривается на крышке унитаза. С ее помощью вы получите ряд преимуществ:
- Вас не будет беспокоить звук от падающей крышки. Выходя ночью в туалет, порой невозможно уследить за ней, и она с грохотом падает на чашу. От такого шума семейство наверняка проснется. А если у вас маленький ребенок, то спать вы уже не пойдете;
- Микролифт защищает чашу и весь унитаз от повреждений. Они могут образоваться в результате резкого падения крышки;
- Сможете избежать трещин, сколов, заметно продлить срок службы изделия.
Потому выбор в пользу микролифта целиком и полностью себя оправдывает. Это современное решение, которое пригодится большой семье с детьми.
Статья по теме: Забор из досок — фото и описание вариантов, как сделать своими руками
Соотношение высот сантехники и канализации
Канализационная разводка в квартире представляет собой горизонтальную трубу (лежак), которая одним концом подключается к вертикальному трубопроводу (стояку), а другим — к самому дальнему сантехническому прибору. Между ними устанавливаются отводы для присоединения сантехники или других приборов — стиральной машины, душевой кабинки. Каждое устройство оснащено собственной сливной гарнитурой, расположенной на определенной высоте от пола.
Уровень лежака в точке присоединения к стояку ниже, чем высота противоположного конца. Это необходимо для самостоятельного стока жидкостей
Для нормальной работы сантехники важно, чтобы высота слива приборов превосходила уровень соединения горизонтальной и вертикальной частей трубопровода. Однако, часто звучат вопросы — что делать, если канализация выше уровня слива ванны, унитаза или другого устройства
Казалось бы, обычных школьных знаний о сообщающихся сосудах достаточно, чтобы понять — надо изменить соотношение высот между сливом и выходом трубы в стояк. Тем не менее, ситуация, когда канализация выше уровня слива, не редкость.
Инструкция подключения унитаза гофрой
Использование гофрированного шланга имеет положительные стороны:
- низкая стоимость элемента;
- возможность при монтаже менять длину, изгибать;
- нет необходимости выдерживать соосность;
- может служить временным соединением.
У гофры имеются недостатки, которые следует учитывать:
При неосторожном обращении с деталью она легко повреждается.
Если слабый уклон, труба забивается, нужна прочистка.
При длительном пользовании гофра провисает.
Трудно чистить внешнюю поверхность, которая забивается пылью.
Соединение гофрой подходит для моделей, имеющих горизонтальный или косой спуск.
Примерка
Гофра для унитаза.
Перед приобретением гофры измеряют расстояние от унитаза до раструба канализации. Патрубок должен быть длиннее не менее чем на ⅓.
Перед подключением проверяют конструкцию на совместимость. Отверстие трубы обрабатывают силиконом, вставляют манжету. Гофрированный патрубок всовывают через уплотнитель в канализацию. Вставляют, пока наконечник полностью не войдет в раструб. После проведенной операции нельзя прокручивать гофру, пока не высохнет силикон.
На следующем этапе берут унитаз и устанавливают на заранее предусмотренное место. Усаживаются на него, проверяют устойчивость. Если качается, придется выравнивать пол или установить прокладки.
Когда унитаз устойчивый, к выпуску подключают гофру, не используя силикон. Выливают 3 ведра воды и через минуту проверяют места соединений на протекание. Если появилась течь, проверяют уплотнители, проводят повторное соединение. Когда протеканий нет, отмечают места фиксации сантехники. Гофру отсоединяют и закрепляют, не нарушая соединение с канализацией. Сантехнику отставляют в сторону.
Фиксация унитаза
В отмеченных местах сверлят отверстия под дюбели.
Промазывают силиконом подошву унитаза. Если просто заделать стык после фиксации, результат окажется недолговечным. От влажной уборки силикон через некоторое время отслоится.
Устанавливают изделие, прикручивают винтами. Садятся на него и пробуют раскачать, после чего докручивают винты, закрывают колпачками. Щель между основанием и полом заделывают герметиком на цементной основе. От влаги он не разрушается.
Подсоединение канализации
Наконечник гофры намазывают силиконом и вставляют в унитаз. Шланг равномерно растягивают, чтобы избежать провисания и получить максимальный уклон. Делают паузу в монтаже, пока не застынет силикон.
Когда нужна замена гофры
Срок службы гофрированных переходников при правильной установке измеряется годами, и долговечность изделий от известных производителей, естественно, выше. Однако со временем и качественные гофры нуждаются в замене.
Определить, что трубу пора менять, как правило, не сложно. Наиболее распространенные повреждения гофр – это нарушение их целостности и потеря эластичности уплотнений. В обоих случаях разгерметизация подключения проявится в подтекании воды из-за унитаза, особенно при смыве, и появлении специфического запаха из канализации.
Дефектное место определяют визуальным осмотром, в труднодоступном месте — на ощупь. Способов решения проблемы в таких случаях два — ремонт или замена гофры. Самым надежным является второй, рассмотрим его подробнее.
Убираем старую канализацию
Чтобы установить слив в ванной убирается старая канализация, освобождаем место для прокладки новых систем. Сперва убираем сантехнику – выносим раковины, стиральные и посудомоечные машины, разбираем душевой бокс или ванну так, чтобы подобраться к сифону. Чтобы снять унитаз с нижним сливом в пол аккуратно перекройте воду и удалите подводящий в бочок воду шланг. Если забыть про этот шаг остается опасность залить соседей. Слив стиральной машины под полом обязательно разбирается, так как в нем от порошка откладываются вещества, замедляющие выход воды из бака. Перекрыв воду в квартире демонтировать трубы начинайте с того участка, что дальше от стояка и потом плавно двигайтесь к нему. Сливная гофра для унитаза и трубы, что располагаются близко к стояку удаляются тщательно и медленно.
Конец трубы, что уходит в стояк убирается путем раскачки, стояк общий на дом, и поломка этого элемента выйдет боком не только вам. Поэтому тройник из раструба постарайтесь вынуть прилагая к этому минимум физических усилий. Если же без этого не обойтись, то болгаркой аккуратно надрежьте раструб и с помощью молотка постарайтесь выбить оставшийся участок трубы. Раструб от стояка в окончании работ очистите от ржавчины и грязи.

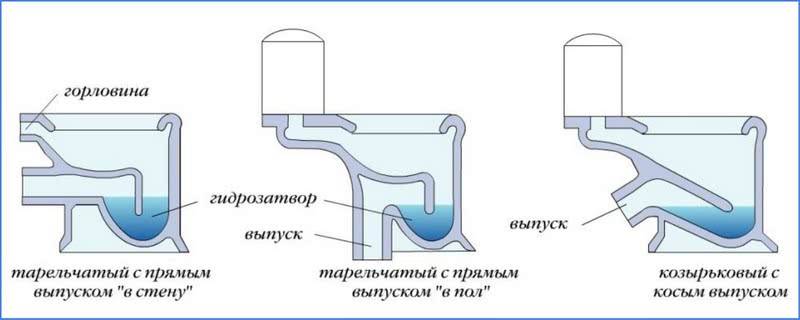

Разновидность сантехники по выпуску
На сегодняшний день в магазинах представлен широкий ассортимент сантехники, что несколько затрудняет ее выбор. В особенности это касается унитаза. Перед тем, как отправляться в магазин, необходимо определить, как расположена канализационная труба. В зависимости от этого, туалеты бывают с таким выпуском:
- прямым;
- косым;
- горизонтальным.
В унитазах с горизонтальным выпуском сливное отверстие находится на одном уровне с канализационной трубой. Чаще всего такая схема встречается в изделиях импортного производства. В последнее время они широко используются в новостройках. В таком случае сантехника устанавливается непосредственно возле стены. Горизонтальный выпуск унитаза соединяется с канализацией посредством специальных манжет.
К достоинствам такого унитаза можно отнести простоту монтажа, эстетичный внешний вид и удобное для ремонта расположение. На рынке представлен большой выбор конструкций таких изделий. Это позволит каждому подобрать для себя подходящий вариант. Конечно, не стоит забывать и о недостатках, основным из которых является недолговечность соединения сантехники с канализацией. Горизонтальный выпуск воды в унитазе со временем дает течь.
Общие правила монтажа унитаза
Чтобы правильно подключить любой унитаз к канализационной системе, следует выполнять несколько несложных рекомендаций:
- Диаметр труб от унитазного выпуска до сточного отверстия не должен изменяться как в сторону увеличения, так и уменьшения.
- Совместно соединенные отводы унитаза и канализации должны располагаться под прямым углом относительно вертикальной трубы стояка или ее горизонтального участка.
- Все горизонтальные отрезки труб должны укладываться с уклоном. Для трубопроводов размером 110 мм его стандартное значение составляет 20 мм.
- При укладке канализационных трубопроводов следует избегать непосредственных поворотов в 90 градусов, обычно их реализуют путем последовательной стыковки двух фасонных элементов по 45 градусов.
- Крепление пластиковых поливинилхлоридных (ПВХ) трубопроводов к опорным поверхностям проводится с шагом не более 10 величин их наружных диаметров.
- Для прочистки от засоров в системе обязательно должны присутствовать ревизионные люки или установлены тройники на расстоянии не больше 10 м друг от друга.
Формы выпусков
Видео-инструкция
Делаете ремонт в санузле и хотите подключить душевую кабину собственноручно? Согласитесь, комфортность принятия водных процедур, и защищенность от случайного затопления ванной комнаты во многом зависят от качества установки и исправности сливного оборудования.
Разберемся, как правильно выбрать слив для душевой кабины, на какие параметры ориентироваться при покупке устройства. А также приведем пошаговую технологию обустройства сливной системы душа.
Инструкция сборки и монтажа оборудования сопровождается наглядными фотографиями для лучшего понимания процесса. Статья дополнена видеороликами о нюансах монтажа душевых сливов.
В сантехнических магазинах представлены преимущественно с классической схемой водоотведения через отверстие в поддоне. Такое устройство слива является простым в монтаже, надежным и не требует предварительной подготовки пола.
В душевых комнатах саун, общественных бань используют более удобные варианты водоотвода . Вода там уходит в специальные отверстия (трапы) или каналы, утопленные в пол на этапе укладки плитки.
Галерея изображений
Гофрированный сифон требует хорошей фиксации, а после первого спуска большого количества воды необходимо удостовериться, что гофра не отклонилась
Гидрозатвор в гофрированных сифонах формируется в удаленном от слива месте вручную. Для этого шланг изгибается в виде буквы U и фиксируется в данном положении ниже уровня отверстия поддона.
Существуют и эксклюзивные варианты сифонов, объединяющие черты сразу нескольких конструкционных вариантов.
Установка и крепление унитаза
Перед тем как начать подключение унитаза к сливной системе, его необходимо надежно установить и закрепить. Существует 2 основных типа установки: крепление унитаза непосредственно к напольной стяжке или через промежуточную тафту. В первом случае закрепление осуществляется с применением дюбелей через соответствующие приливы в основании конструкции. Сантехническое устройство ставится на выбранное место, и производится разметка 4 крепежей. Затем перфоратором делаются отверстия в бетонной стяжке пола, куда забиваются дюбеля. Сам унитаз закрепляется при помощи больших шурупов через пластиковую втулку, которая предотвращает повреждение фарфора.
Более качественное выравнивание и исключение риска повреждения достигается при использовании тафты — деревянной пластины из твердых прочных пород дерева. Вначале при помощи анкеров на полу закрепляется такая тафта. Она тщательно выравнивается по горизонтали с использованием строительного уровня. Затем унитаз крепится к деревянной пластике шурупами.
Канализационный насос для унитаза
При перепланировке в частном секторе, переделке подвала под жилое или офисное помещение, зачастую сталкиваются с проблемой подключения канализации. В подвалах горизонтальный слив канализации находится гораздо выше уровня пола, в частных домах советской постройки часто диаметр сливной трубы не превышает 50-60 миллиметров. Не нужно быть сантехником, чтобы понять: в первом случае нечистоты не могут сами подниматься до канализационного стояка, а во втором случае диаметр сливной трубы слишком мал для подключения унитаза. Вот для решения таких не стандартных задач и создан канализационный насос, в народе «бачок с пропеллером».
Ошибки монтажа
Подключение унитаза к сливной системе своими руками при соблюдении инструкции является не слишком сложной операцией. Во время производства работ следует избегать следующих наиболее распространенных ошибок:
- Сантехнический прибор приобретают в соответствии с размещением входного патрубка канализации — если он расположен у самого пола, выбирают модель с косым выпуском, при более высоком размещении — с прямым. Если поступить наоборот и подсоединять чашу с косым отводом к трубам на большой высоте, появятся нарушения в работе слива — его замедление, неполное опорожнение чаши, перерасход воды.
- Слишком большое расстояние от прибора до канализационного стояка приведет к повышенному расходу воды при сливе в канализацию.
- Использование большого числа прямых углов, резкий изгиб гофры вызовет замедленный сток, не полную очистку чаши после нажатия кнопки и соответственно перерасход воды.
- Установка чаши на неровный пол без подложки со временем вызовет расшатывание и в крайних случаях повлечет ее повреждение. Часто производитель поставляет не слишком надежный крепеж, во многих случаях имеет смысл его замены на дюбеля и винты большей длины и диаметра.
Разновидности манжет и фановых труб
- Подключение унитаза к горизонтально расположенной трубе после иных сантехнических приборов приведет к замедлению стока и неполному сливу, для очистки чаши понадобятся большие водные объемы.
- Монтаж унитаза по узлам, при котором вначале к полу прикручивается чаша, а затем ставится бачок, может привести к ошибкам в его пространственном расположении. С достаточно высокой вероятностью в дальнейшем не удастся качественно подключить соединительные элементы (гофру, манжеты, фасонные элементы), бачок может упираться в заднюю стенку или, наоборот, находится от нее на слишком большом расстоянии.
- При выборе популярной у потребителя гофры следует различать сферы использования двух основных ее разновидностей: первая с манжетой в виде нескольких 110 мм пластичных колец рассчитана на размещение внутрь обрезанной трубы ПВХ. Вторая модель с гладкими наружными стенками на 110 мм предназначена для установки в расширенный раструб ПВХ труб, имеющий внутреннее резиновое уплотнительное кольцо.
Монтаж унитаза с применением фановых труб (белого цвета)
При выборе унитаза обращают внимание на расположение входного патрубка канализационной трубы — если он размещен в стене на определенной высоте от пола, выбирают модель с горизонтальным отводом, при нахождении слива внизу лучше использовать прибор с косым выпуском. От конструктивного исполнения выпуска зависят и предпочтительные методы подключения: в прямых горизонтальных и вертикальных используют манжеты, в наклонных — гофры или угловые фасонные элементы
Пластиковые подставки под унитаз и прокладки для увеличения высоты
Простое и доступное средство, чтобы поднять уровень унитаза. Выделяют детские подставки, которые помогут сидеть на большом унитазе маленькому ребёнку, а также классические взрослые — для пожилых людей и людей с ограниченными возможностями.
Как они выглядят
Подставка представляет собой каркас с сиденьем нужной формы и высоты. При необходимости он может быть оборудован ступенькой. В некоторых случаях применяют особый тип приставок, который имеет более сложную форму и отдельную систему регулировок.
Фото 1. Детские подставки, которые помогут сидеть на большом унитазе маленькому ребёнку, нередко продаются в комплекте из сиденья и ступеньки.
Плюсы и минусы
Плюс подставок заключается в том, что отсутствует необходимость демонтировать сантехнику. Они подходят для моделей любых видов и форм. Подставки используются в тех случаях, когда людям, живущим в квартире, нужен разный уровень высоты унитаза. С помощью подкладок легко меняется высота и конфигурация сиденья унитаза, а также существенно повышается уровень удобства и комфорта для каждого члена семьи.
К недостаткам можно отнести лишь то, что более сложные накладки с поручнями или ступенькой могут занять дополнительное место в туалетной комнате.
Как установить
Установка приставки зависит от типа конструкции. Общим принципом является то, что изделие помещается на чашу изделия или над ней. Садиться человеку, её использующему, нужно будет не на сам унитаз, а на эту подставку.
В целом процесс установки довольно простой и пользователю достаточно будет лишь изучить инструкцию, которая прилагается к изделию.
Присоединение унитаза гофрой
Основу современной конструкции соединительной системы составляют гибкие гофрированные трубы. Такое присоединение санузла к канализации производится в следующем порядке. Гофрированная труба накладывается на фановый отвод, а участок установки обрабатывается силиконовым герметиком для труб. С обратного торца труба завинчивается в пластмассовую манжету и герметизируется аналогичным силиконом.
Используется главное свойство гофры: она растягивается на нужную длину, а соосность с унитазным выпуском обеспечивается его изгибом.
Инструкция соединения гофры с унитазом состоит из нескольких простых шагов:
- гофру стыкуют с канализационной трубой с помощью силиконового герметика;
- второй конец патрубка подключается к раструбу унитаза;
- прибор фиксируется с помощью крепежных винтов;
- система проверяется на надежность.
Итак, с помощью гофры (манжеты) можно присоединить унитаз, который имеет любой диаметр раструба, к канализационной трубе. При наличии пластиковых канализационных каналов этот процесс не занимает много времени. Раструб слива очищается от загрязнения, промазывается силиконовой смазкой и стыкуется с дистальным отделом гофры. В случае чугунной трубы у начинающих сантехников возникают определенные трудности. Основные правила установки таковы: раструб из чугуна должен быть полностью очищен от загрязнений. В него вставляется резиновая манжета. Конец манжеты должен полностью входить в расширение канала и упираться в стенку. Сверху соединение лучше закрепить силиконовым герметиком.
После фиксации гофры к канализационному стоку насаживаем второй конец на раструб прибора. Устанавливаем туалет на место, на полу отмечаем маркером точки фиксации. После этого хрупкую керамику выносим из комнаты и приступаем к работе с перфоратором. В местах, отмеченных маркером, делаем насечки в кафеле и бьем каналы для дюбелей.
На приготовленный «постамент» ставим сантехнический прибор
Крепим унитаз винтами, соблюдая особую осторожность при фиксации. Подсоединяем гофру, проверяем герметичность системы
Дополнительную устойчивость прибору дает силиконовый герметик, нанесенный в местах шва с полом.
Итак, гофра полезна в тех случаях, когда имеется значительное расстояние от прибора до трубы. Также ее легко надеть, если раструб идет ниже уровня выпускного отверстия от унитаза. Она имеет различный диаметр, который позволяет вместить ее даже в чугунный раструб. Но в некоторых случаях можно обойтись и без нее.
Способы подключения
Легко заметить, что выпуск у различных унитазов может быть направлен по-разному: у некоторых – горизонтально, у других – вертикально или же под углом.
От предпочтений пользователя в данном случае ничего не зависит – выбор определяется положением канализационной трубы:
- Унитаз с вертикальным выпуском применяют в том случае, если канализационная труба проложена в конструкции пола прямо под него. В нашей стране подобную картину можно наблюдать только в старых домах, построенных еще в сталинские времена, где солидная высота потолков позволяла поднять пол на необходимый уровень. В дальнейшем от этого варианта, несмотря на его эстетические достоинства, решено было отказаться, и не только потому, что потолки стали делать более низкими. Просто последствия протечек и их устранение при прокладке канализационной трубы внутри пола обходятся слишком дорого.
- Унитазы с косым выпуском у нас являются наиболее распространенными. Такой прибор подключается к трубе, проложенной по полу и расположенной прямо за ним, так что выпуск упирается непосредственно в раструб тройника.
Если унитаз предполагается расположить на некотором удалении от трубы, то есть не у самой стены, необходимо выбирать изделие с горизонтальным выпуском. Унитаз и система канализации в этом случае соединяются посредством специальной детали.
Такая компоновка санузла считается сегодня самой современной, ее часто можно видеть в российских новостройках.
Особые черты модели
Устанавливается унитаз с вертикальным сливом чаще в частных домах. Прибор удобен тем, что проводится установка любым удобным для хозяев способом.
Благодаря конструкционной особенности модели (сифон встроенный, патрубок спрятан) ее устанавливают в любое место; по отношению к стене под любым углом.
С вертикальным унитазом легче воплотить в жизнь дизайнерские задумки. В квартирах многоэтажных домов монтаж затруднен из-за привязки к центральной трубе канализации, что проходит вдоль стены. В квартире трубу перенести невозможно, особенно в многоэтажках современной постройки. В «сталинках» наоборот, канализация проходит по полу и монтаж других моделей кроме вертикального унитаза невозможен.
Порядок работ
Если подключают канализационную трубу с помощью гофры, место стыка обрабатывают силиконом. Чашу крепят к полу посредством пластиковых дюбелей или металлических анкеров. После закрепления проверяют устойчивость сантехприбора, наличие протечек. Иногда нужно поправить расшатавшуюся цементную стяжку.
Перенос унитаза на другую стену без гофры проходит по правилам:
- применяют патрубок (переходник);
- выпуск обмазывают смесью олифы и сурика;
- наматывают паклю или лен так, чтобы концы пряди не попали в просвет трубы.
Если выпуск чаши не совпадает по оси с центральной линией раструба, используют эксцентрики (изогнутые переходные трубы).
Инструменты и материалы
Для фиксации дюбелей или анкеров потребуется перфоратор. Ударная дрель подходит только для кирпича и пористых бетонов.
Другие инструменты:
- крестовые и плоские отвертки, гаечные ключи;
- рулетка, уровень, угольник;
- нож, молоток, плоскогубцы, пистолет под герметик.
Из материалов готовят: скотч, силикон, ФУМ-ленту, целлофан.
Демонтаж старого унитаза
Трудоемкую операцию выполняют в несколько процедур:
- Перекрывают подачу воды.
- Отсоединяют от смывного бачка шланг подающего водопровода.
- Выливают воду, снимают бак с крепежа.
- Отсоединяют гайки сзади унитазной чаши, отключают ее от сточной канализации.
- Раскачивают унитаз в стороны, чтобы ослабить фиксацию слива.
- Из колена убирают остатки жидкости, наклонив чашу вперед.
- Подача вперед нужна и для отсоединения выпуска от канализационного раструба.
Сточный вывод, идущий от стояковой трубы, прочищают от поверхностных засоров, затем забивают в отверстие тряпки, чтобы на время работы из него не выходили резкие запахи. Если под ножкой чаши обнаружены прогнившие пластины, другие элементы из железа, их убирают. Используют отбойный молоток, перфоратор и болгарку.
Последовательность сборки
Для начала в бачок устанавливают сливной механизм, который обычно идет в комплектации в собранном виде. Проверяют гладкость соприкасающихся плоскостей. Если необходимо, зачищают болгаркой с диском по металлу.
Схема работы:
- На механизм надевают резиновый уплотнитель, в бачке сливное устройство крепят гайкой.
- Резервуар со сливным узлом ставят на полку, присоединяют винтами с гайками, используют шайбы.
Начинают закручивать руками, затем применяют ключи. Полочка под бак должна быть ровной, в ином случае применяю толстые резиновые прокладки по периметру днища бака. Проверяют горизонтальность пузырьковым уровнем. Подошву ставят на пол, отмечают точки фиксации, просверливают и загоняют дюбели. Верх метизов декорируют заглушками из пластика.
Подсоединение к канализации
Чаще всего стык оформляют с помощью гофрированной трубы, альтернативой сдвинутого по центру соединения служит эксцентриковый элемент. С раструба снимают крышку, извлекают затычку, которую ранее ставили от запаха на период работ.
Дальнейший порядок:
- Конец гофры или манжеты ставят в отверстие отвода.
- Шов герметизируют силиконом в 2 – 3 слоя.
- Другой конец присоединяют к выпуску унитаза.
В чугунный раструб манжету помещают лепестковым участком, используют переходник 110 х 123 мм. Используют резиновые манжеты. Конец гофры вставляют до упора, затем проворачивают по сторонам, чтобы отверстия обвязочного участка совпали полностью. Если нужно, на участке стыка гофры и раструба подключают фановую трубу.
Подключение к водоснабжению
Соединение предусматривают на конечном этапе работ. Выполняют боковую или нижнюю подводку шлангов, которые продают в комплекте. Для бокового типа есть разновидность правой и левой подводки, на функциональность подсоединение не влияет.
Порядок работы:
- Вставляют один конец шлангов в выводы труб.
- Второй конец фиксируют к корпусу через специальные отверстия, зажимают гайками с применением уплотнителей.
Соотношение высот сантехники и канализации
Канализационная разводка в квартире представляет собой горизонтальную трубу (лежак), которая одним концом подключается к вертикальному трубопроводу (стояку), а другим — к самому дальнему сантехническому прибору. Между ними устанавливаются отводы для присоединения сантехники или других приборов — стиральной машины, душевой кабинки. Каждое устройство оснащено собственной сливной гарнитурой, расположенной на определенной высоте от пола.
Уровень лежака в точке присоединения к стояку ниже, чем высота противоположного конца. Это необходимо для самостоятельного стока жидкостей
Для нормальной работы сантехники важно, чтобы высота слива приборов превосходила уровень соединения горизонтальной и вертикальной частей трубопровода. Однако, часто звучат вопросы — что делать, если канализация выше уровня слива ванны, унитаза или другого устройства
Казалось бы, обычных школьных знаний о сообщающихся сосудах достаточно, чтобы понять — надо изменить соотношение высот между сливом и выходом трубы в стояк. Тем не менее, ситуация, когда канализация выше уровня слива, не редкость.
Вертикальный выпуск
Сантехника, устанавливаемая с размещённым в вертикальном
положении выпуском, отличается наличием сифона и направленного вверх патрубка.
Эта конструкция устанавливается проще простого. Последовательность работ будет
следующей:
- Размечается месторасположение сантехники, ставится
винтовой фланец вместе с фиксатором; - Ровно в середину фланца вкладывается стояк;
- Непосредственно на фланец ставится оборудование, и
проворачивается до момента жёсткого закрепления. Тем временем, патрубок в
автоматическом режиме зафиксируется на торце трубы.
Плюсы и минусы
Основное преимущество рассмотренного типа подключения
заключается в эстетичности помещения после установки унитаза. Сантехнический
прибор будет максимально плотно прилегать к стене, что позволит скрыть
разводку. Однако недостаток метода кроется в том, что трубы будут расположены
под полом. Если система даст течь, для устранения придётся ломать плитку или
иное напольное покрытие.
Лучше всего монтировать сантехнику с вертикальным выпуском в
собственном доме. Это поспособствует решению задачи с экономией пространства,
так как подсоединить
унитаз к канализации будет легко, а трубу можно спрятать в межкомнатном
перекрытии.
Оборудование и материалы для работы
Выбор соединительных деталей зависит от вида стояка, типа унитазного выпуска, места расположения сантехники. Чаще всего устанавливают жесткие пластиковые уголки или тройники, гофру.
Другие материалы для работы:
- силиконовый герметик;
- резиновые уплотнительные кольца;
- наждак, дюбели с шестигранной головкой (2 шт.);
- пакля, цемент.
Демонтируют старые патрубки из чугуна перфоратором с победитовыми сверлами и болгаркой с кругом по металлу.
Для подключения унитаза к канализационной трубе нужны следующие инструменты:
- ножовка для работ по металлу или специальная — для пластиковых труб;
- рулетка, уровень, карандаш, молоток, зубило;
- разводной ключ или набор гаечных, отвертки;
- пистолет для герметика.
Для 110-го диаметра
Чаще всего используется для общего отвода канализации и врезки в центральную городскую канализацию.
Угол наклона может колебаться от 5 до 15 сантиметров на один погонный метр трубы.
Тут в первую очередь будет играть коль количество соединений, различные повороты и удаленность дома от центральной городской канализации.
Обратите внимание: трубы такого большого диаметра подходят только для прокладывания ветвей к центральной канализации и для вывода отходов из унитаза. Также они могут использоваться для стояка, если дом имеет несколько этажей
Для проведения канализации от кухонной мойки, ванны, стиральной машины, умывальника и т.д. используют трубы исключительно 40-50 мм диаметром
Также они могут использоваться для стояка, если дом имеет несколько этажей. Для проведения канализации от кухонной мойки, ванны, стиральной машины, умывальника и т.д. используют трубы исключительно 40-50 мм диаметром.
И напоследок видео – монтаж канализации с правильным уклоном. Практические методы.
Общие правила монтажа унитаза
Чтобы правильно подключить любой унитаз к канализационной системе, следует выполнять несколько несложных рекомендаций:
- Диаметр труб от унитазного выпуска до сточного отверстия не должен изменяться как в сторону увеличения, так и уменьшения.
- Совместно соединенные отводы унитаза и канализации должны располагаться под прямым углом относительно вертикальной трубы стояка или ее горизонтального участка.
- Все горизонтальные отрезки труб должны укладываться с уклоном. Для трубопроводов размером 110 мм его стандартное значение составляет 20 мм.
- При укладке канализационных трубопроводов следует избегать непосредственных поворотов в 90 градусов, обычно их реализуют путем последовательной стыковки двух фасонных элементов по 45 градусов.
- Крепление пластиковых поливинилхлоридных (ПВХ) трубопроводов к опорным поверхностям проводится с шагом не более 10 величин их наружных диаметров.
- Для прочистки от засоров в системе обязательно должны присутствовать ревизионные люки или установлены тройники на расстоянии не больше 10 м друг от друга.
Формы выпусков
Подключение унитаза при помощи гофрированной трубы
Технология процесса подключения следующая:
- Гофра для подключения унитаза вставляется в канализационную трубу. Место стыковки смазывают силиконом.
- Унитаза подсоединяют ко второй части гофры, осуществляя, таким образом, его соединение с трубой. Проверяют надежность соединения – набирают бачок воды или наливают ведро и сливают в унитаз. В ходе проверки внимательно наблюдают, нет ли протечек.
Второй конец гофры подсоединяют к унитазу
- Определяют места для сверления, чтобы провести крепление унитаза дюбелями к полу.
- Унитаз отставляют в сторону и просверливают отверстия в намеченных местах.
- Вставляют дюбели.
- Устанавливают унитаз на стационарное место и подсоединяют гофрированную трубу, смазанную изнутри герметиком. Подключение унитаза к стояку сопровождается проверкой надежности соединения. Если протечек воды нет и вода проходит нормально, то закрепляют все крепежные винты, которые были в комплекте с унитазом.
Закрепление при помощи крепежных винтов
- После закрепления унитаза надо проверить его устойчивость. Если унитаз, после того как на него садиться человек, подвержен качанию, то надо провести его демонтаж и выполнить под устройством цементную стяжку.
- Установка унитаза завершается герметизацией места его стыковки с плиткой при помощи герметика или силикона.
