Как своими руками сделать водяной теплый пол — основные правила монтажа

Как правильно укладывать трубу для теплого пола. Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

водяной теплый пол

Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

  • В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
  • Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
  • В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
  • Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С

В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре. Это не что иное, как разница в температурах между подающей трубой и обратной

В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

  • Для трубы диаметром 16 мм максимальная длина 70—90 м.
  • Для трубы диаметром 17 мм – 90—100 м.
  • Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

Графическое отображения шага раскладки трубы теплого пола

  • В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
  • В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
  • Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

Укладка трубы теплого пола змейкой

Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

Принципы проектирования

Рассчитывая водяной теплый пол, необходимо учитывать:

  • только активную площадь системы, под которой расположены трубы с подогревом, а не всю квадратуру комнаты;
  • шаг и способ укладки в бетоне трубопровода с водой;
  • толщину стяжки – минимум над трубами должно быть 45 мм;
  • требования по разнице температур в подаче и обратке – оптимальными значениями считаются 5–10 0С;
  • вода должна в системе двигаться со скоростью 0,15–1 м/с – насос подбирать следует соответствующий этим требованиям;
  • длину труб в отдельном контуре ТП и всей системе отопления.

Каждые 10 мм стяжки – это приблизительно 5–8% потерь тепла на нагрев бетона. Заливать его слоем более 5–6 см над трубами стоит только в крайнем случае, когда требуется повышенная прочность чернового основания.

Способы уладки контуров

Трубы в напольном контуре отопления укладываются:

  • змейкой (петлями);
  • спиралью (улиткой);
  • сдвоенной спиралью;
  • комбинированным способом.

Самым простым в реализации является вариант первый. Однако при укладке труб «змейкой» температура воды в начале контура и в конце различаться будет на 5–10 0С. А это достаточно заметная разница, которая ощущается босыми ногами. Поэтому в большинстве случаев рекомендуется выбирать «спираль» либо комбинировать способы, чтобы обеспечить по всему полу приблизительно равный температурный режим.

Способы укладки

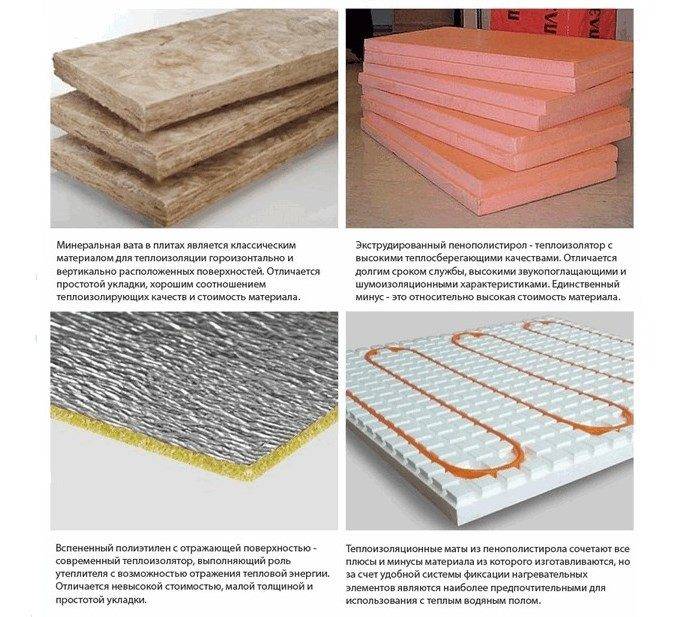

Утеплитель

В качестве теплоизоляционного материала под трубы лучше всего класть экструдированный пенополистирол (ЭППС). Это влагостойкий и прочный утеплитель, который удобен в монтаже и спокойно переносит контакт со щелочным цементным раствором.

Толщина плит ЭППС подбирается так:

  • 30 мм – если этажом ниже отапливаемое помещение;
  • 50 мм – для первых этажей;
  • 100 мм и более – если полы настилаются по грунту.

Утеплитель для пола

Коллекторно-смесительный узел

Один из основных элементов водяного пола – это смесительный узел с коллектором, запорной арматурой, воздухоотводчиком, термометром, термостатом и байпасом. Непосредственно в его составе либо перед ним ставится циркуляционный насос.Если регулировку ТП в планах производить вручную, то подключение контуров к коллектору можно выполнить через простые вентили. В противном случае придется на каждый отвод устанавливать термостаты и электрические клапаны.

Коллекторно-смесительный узел позволяет точно регулировать температуру воды в каждом контуре и благодаря байпасу защищает котел от перегрева. Устанавливается он в специальный шкаф либо нишу в комнате с теплым полом. При этом если настройку данного узла выполнить неправильно, то под ногами может получиться раскаленная сковородка, однако тепла в помещении хватать не будет. Именно от него зависит эффективность работы всей системы напольного обогрева.

Коллекторный узел

Требования к основным элементам отопительной системы «теплые полы»

Как для любой схемы отопления основным элементом, от которого зависит эффективность, и надежность системы отопления является котел нагревающий воду или другой теплоноситель в системе. Другим элементом, который необходим для такой системы обогрева является коллектор для теплого водяного пола своими руками собранный, установленный и подключенный. Третий элемент для создания теплого пола — трубы для подключения и укладки контуров обогрева.

Свойства основных элементов такого метода отопления подробнее:

Котел для нагрева воды. Он должен быть мощным, чтобы обеспечить отопление в экстремальных условиях. Для этого необходим некоторый запас мощности, который обычно превышает общую расчетную мощность на 20%. Установка циркуляционного насоса из-за значительного гидравлического сопротивления системы обязательна. Дополнительные насосы применяются для площадей помещений превышающих 120 – 150 м2. Желательно предусмотреть запорные клапаны для предотвращения слива воды из всей системы в случае профилактики, ремонта или замены котла.

Коллектор. Это распределительное устройство, предназначенное для направления теплоносителя по отдельным контурам и отвечающее за настройку и регулировку системы. Индивидуальное устройство коллектора водяного теплого пола связано с числом контуров подключаемых к нему. Самые простые модели комплектуются только запорными клапанами, они дешевы, но с ними сложно настроить систему. Сложные коллекторы с установленными регулировочными клапанами предназначены для коррекции потока воды в каждом контуре системы и позволяют произвести самую оптимальную настройку контура отопления.

Для укладки контуров теплого пола используются пластиковые трубы из полипропилена, металлопластика и из сшитого полипропилена

При приобретении необходимо обращать внимание на наличие маркировки — «для отопления». Самая большая цена трубы для теплого водяного пола из полипропилена армированного стекловолокном

Но специалисты рекомендуют этот тип труб из-за самого низкого показателя линейного расширения от температуры нагрева.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

  • Покрытие изоляционным материалом черновой поверхности;
  • Монтаж арматурной сетки и установка контуров трубопровода;
  • Проведение опрессовки работ системы;
  • Заливка бетонного раствора;
  • Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Монтаж электрического теплого пола своими руками

Процесс монтажа тёплого электрического пола своими руками или с помощью специалистов, считается более простым по сравнению с водяным, так как не связан с гидравлическими компонентами. Однако и тут есть свои нюансы. Электрический теплый пол не укладывают в места стационарной мебели и бытовой техники. Ставить мебель на нагреваемые поверхности нерационально – как в плане покупки материалов, так и в плане энергопотребления. Но что еще хуже, это может стать причиной перегрева теплого пола и выхода его из строя

Очень важно поэтому тщательно продумать план и нарисовать схему с указанием размеров На ровный чистый пол укладывают теплоизоляционный материал. Это делают не только в частных домах, где тепло уходит через пол в землю

На квартиры это тоже распространяется: теплый пол должен греть ваше жилище, а не потолок соседа снизу. Можно уложить на пол пробковую подложку. Сверху на нее – фольгу для отражения теплового излучения. Процесс монтажа зависит от типа выбранных нагревательных элементов, места размещения и напольного покрытия. Если вы еще не определились, какой вид электрического пола установить, вот вам подсказка:

В основе лежит одножильный или двухжильный электрический кабель. Преимуществом является то, что с ним легко маневрировать в узких пространствах и укладывать систему теплого пола, огибая различные препятствия. Кабель укладывают змейкой, фиксируя его на полу с помощью монтажной ленты. Как правило, она входит в комплект поставки, а в инструкции описаны рекомендуемые параметры монтажа. Подходит для укладки под плитку и в стяжку.

Представляют собой отрезки, в которых кабель, чаще всего двухжильный, закреплен на сетке. Главным преимуществом является легкость и скорость монтажа на больших площадях. Можно застилать помещение квадратами или дорожками. Однако не совсем удобно использование отрезков на участках со множеством препятствий, например, когда нужно огибать сантехнику. Резать кабель нельзя! Необходимо подрезать подложку, адаптируя форму полотна под изгиб. Подходит для укладки под плитку и в стяжку.

В основе лежат черные графитовые полоски, которые, нагреваясь, являются источником инфракрасного излучения. Такой теплый пол еще называют инфракрасным. Слой материала очень тонкий. Укладывается на фольгированный вспененный полиэтилен. Затем накрывается напольным покрытием. Такой способ выбирают, когда нет времени и желания проводить капитальные работы. Подходит для укладки под ламинат, паркет, линолеум, ковролин.

Не укладывается под плитку и в стяжку!

Какой бы вид теплого пола вы ни выбрали, при монтаже обязательно руководствуйтесь инструкцией. Варианты схем укладки теплого пола на основе нагревательного кабеля.

При монтаже элементов теплого пола нельзя наслаивать их друг на друга. Не рекомендуется подрезать кабели, пытаясь избавиться от лишних отрезков. Следует заранее подсчитать необходимое количество по площади помещения. В процессе укладки старайтесь не наступать на кабель

Если этого не избежать, действуйте с особой осторожностью, чтобы не повредить его

Еще до укладки нагревательных элементов надо определиться с местом расположения терморегулятора – туда потребуется вести концы кабеля. Обычно его крепят на стене, высота от пола составляет около 1 м. Посредством электропровода устройство соединяют с нагревательным кабелем. От него же ведут канал в гофротрубе, внутри которой устанавливается датчик температуры, а канал заканчивается в полу. Датчик подключается к электросети. Расстояние от него до терморегулятора составляет 1,5 м. На каждую комнату монтируется один терморегулятор, который будет контролировать и поддерживать температуру в этом помещении, ориентируясь на сигналы датчика. Когда система будет собрана, протестируйте ее работоспособность. Убедитесь, что кабель одинаково хорошо греет все помещение. Только потом можно скрывать его под стяжкой и напольным покрытием. После этого не рекомендуется включать систему до полного схватывания раствора. В зависимости от толщины слоя стяжки может понадобиться от нескольких дней до недели. Не спешите начать эксплуатацию теплого пола, пытаясь с его помощью «высушить» стяжку. Процесс должен завершиться естественным путем.

Мы в нашей статье представили основные рекомендации по монтажу водяных и электрических теплых полов. Конечно, не удастся уместить все нюансы в один материал. Но мы надеемся, что с ознакомительной точки зрения он будет полезен. Более детальные рекомендации вы найдете в инструкции, которую прилагает производитель. Главное – подобрать подходящие изделия.

Основные работы

Бетонная технология. Подходит для полов из бетонных плит перекрытия. Общая схема такая:

Шаг 1: На первом этапе демонтируется старое покрытие пола, удаляется стяжка, основание тщательно зачищается.

Если перепад высот или неровности зачищенного пола превышают 5 мм, не обойтись без выравнивания. Самовыравнивающуюся смесь следует готовить по инструкции, указанной на упаковке. Раствор выливается на очищенную от пыли и мусора поверхность, разравнивается шпателем и для удаления пузырьков воздуха прокатывается игольчатым валиком. На обувь необходимо надеть шипованные насадки. Более подробно о выравнивании пола самовыравнивающейся смесью .

Шаг 2: Выравненный черновой пол необходимо гидроизолировать – для этих целей можно использовать полотна толстой пленки из полиэтилена, уложенные с перехлестом в 15 – 20 см и скрепленные полосами скотча. Затем у основания стен по всему периметру сплошной полосой крепится демпферная лента, в качестве демпферной ленты можно использовать вспененный полистирол, толщиной 8 мм, компенсирующий тепловое расширение стяжки.

Шаг 3: Следующий этап – укладка теплоизолятора, он предотвратит возникновение теплопотерь. Традиционно используется рулонный фольгированный материал толщиной 50 – 150 мм (для первого этажа дома с неотапливаемым подвалом) или 30 – 50 мм (для верхних этажей отапливаемого дома).

На утеплитель можно положить армирующую сетку и крепить к ней трубы при помощи проволочных закруток или пластиковых хомутиков.

Это несколько устаревшая технология, которой на смену приходят новые решения, в частности:

  • монтаж на теплоизолятор фиксирующих траков для труб;
  • крепление труб непосредственно к фольгированному утеплителю при помощи особых скоб;
  • применение в качестве теплоизолятора специальных матов с выступами-фиксаторами для труб.

Шаг 4: Укладку труб следует выполнять строго по схеме, разработанной заранее. Если вы крепите трубы к арматурной сетке, следите, чтобы фиксация не была жесткой, иначе полимерная труба, расширившись при нагреве, может повредиться. Также избегайте чрезмерного изгибания трубы (на ее поверхности не должны образовываться белые полосы), укладывайте контур постепенно разматывая бухту, а не доставая из нее трубу виток за витком.

После подключения контура к коллектору крайне важно провести гидравлические испытания, которые выявят возможные погрешности в монтаже. Тема подключения водяного теплого пола слишком обширна и поэтому мы разберем ее в следующей статье

Система должна функционировать под давлением в 3 — 4 бар на протяжении суток или более.

Шаг 5: Если гидравлические испытания прошли успешно, можно приступать к заливке стяжки. Под плиточный или каменный пол лучше сделать стяжку толщиной 30 – 50 мм, чтобы тепло распространялось равномерно. Покрытие из ламината или паркета (рассчитанного на эксплуатацию при напольном отоплении) можно уложить на более тонкую стяжку, дополнительно армированную сеткой.

Для укладки стяжки установите параллельные друг другу маяки из алюминиевого профиля. Они закрепляются на комки гипсовой смеси и выравниваются по уровню. Затем промежуток между дальними маяками, а также зазор между крайним маяком и стеной заполняется раствором для стяжки.

При помощи правила стяжку следует разровнять. После частичного схватывания стяжки на всей поверхности пола удалите маяки, получившиеся углубления заполните рабочим раствором и разровняйте поверхность.

К эксплуатации теплого пола можно приступить только после набора прочности бетонной смесью, на что обычно требуется до 28 дней.

Технология укладки пола

Способы укладки водяного пола

Монтаж теплого водяного пола можно осуществить при помощи нескольких методов:

  • При помощи полистирольной системы,
  • При помощи бетонной системы,
  • При помощи модульного или реечного типа соответствующей деревянной системы.

При укладке плитки наиболее оптимальным способом установки водяного теплого пола считается бетонный вариант, в то время как алюминиевые пластины или полистирольные плиты рекомендуется применять только в жилых помещениях или в тех, где присутствуют ограничения по высоте пола.

Составные части теплого водяного пола

Схема укладки водяного пола

Двумя наиболее распространенными схемами укладки теплого водяного пола являются спираль (улитка) и змейка (зигзаг). Основное преимущество «змейки» заключается в быстрых сроках и простоте монтажа системы, а «спираль» позволяет обеспечить наиболее качественный прогрев помещения. Последний вариант схемы идеально подойдет в тех случаях, когда необходим интенсивный прогрев сильно промерзающих зон (к примеру, расположенных рядом с окнами).

Схемы укладки водяного пола

Этапы укладки

При использовании бетонного способа укладки теплого водяного пола в первую очередь необходимо уложить теплоизоляцию. После этого по периметру помещения укладывают демпферную ленту и расстилают полиэтиленовую пленку. Затем требуется укладка арматурной сетки, которая необходима для надежного крепления труб и дальнейший их монтаж.

Уложенная арматурная сетка поверх пенопласта

Трубы крепятся к арматурной сетке при помощи пластиковых хомутиков. Компенсационные швы необходимо дополнительно защитить, используя гофрированную трубу (которая требуется для надежной защиты от повреждений и теплоизоляции). Для придания дополнительной прочности можно использовать дополнительный слой арматурной сетки, расположенной поверх труб.

Трубопровод закреплен на арматурной сетке пластиковыми хомутами

Основная схема укладки теплого пола водяного – укладка в виде змейки или спирали, при которых на 1 кв.м. потребуется порядка 5 метров трубы. Если требуется прогрев помещения с большой площадью, необходимо использовать несколько петель.

Благодаря своевременно проведенной проверке можно заблаговременно выявить различные повреждения труб или недоработки по их установке, если таковые имеются. Гидравлические испытания проводятся, как правило, в течение 24 часов (как минимум) под давлением в 3-4 бар.

Опрессовка — гидравлические испытания системы теплого водяного пола

После этого смонтированную поверхность пола необходимо залить бетонной стяжкой, благодаря которой тепло будет равномерно распределяться по всей площади помещения. Стяжка должна располагаться выше труб не выше, чем на 15см, но и не ниже, чем на 3см.

Следующий шаг укладки водяного теплого пола заключается в том, что необходимо постепенно повышать его температуру. Как правило, уже на третьи сутки теплый пол приобретает наиболее комфортный для проживания  температурный режим.

Выбор напольного покрытия для укладки на теплый пол

Схема укладки теплого водяного пола подразумевает использование по окончанию монтажных работ финишного напольного покрытия, качество и фактура которого в значительной степени определяют комфортность пребывания в помещении. Одним из наиболее подходящих покрытий в таких случаях является керамическая плитка, которая обладает высокими показателями устойчивости к истиранию, хорошей теплопроводностью, а также устойчивостью к деформации, возникающей в результате резких температурных перепадов.

Укладка водяного теплого пола, видео о котором содержит более подробную информацию об основных этапах работы, позволяет в качестве напольного покрытия использовать не только керамическую плитку, но и другие покрытия. В этом случае лучше всего отдать предпочтение ламинату, который намного удобнее в использовании, чем другие материалы

Единственное, что стоит принять во внимание при выборе этого материала – это то, что для теплых полов следует использовать специальные марки ламината, которые обладают хорошей устойчивостью к воздействию температурных перепадов

Подключение к индивидуальному котлу отопления

Наличие в квартире или частном доме индивидуального котла для отопления снимает все организационные проблемы для разрешения установки водяных теплых полов. В этом случае подключение теплого водяного пола никаких разрешений не требует. В зависимости от условий расположения и эксплуатации объекта котлы могут быть различного вида:

  • на газовом топливе;
  • на жидком топливе (солярка, мазут);
  • твердотопливные: дрова, пилеты, уголь;
  • электрические;
  • комбинированные.

В квартирах многоэтажных домов чаще всего используются газовые или электрические отопительные котлы, подключение в центральную систему отопления контура теплого пола не требуется. В данном случае схема отличается незначительно, а функциональное назначение основных элементов остается прежним.

Схема системы водяной теплый пол в частном доме с автономным котлом

Основные элементы:

  • котел;
  • расширительный бачок;
  • манометр;
  • циркуляционный насос;
  • коллектор для теплого пола;

В отличие от случая с центральным отоплением, подключение теплого пола к котлу не требует установки трехходового клапана для регулировки температуры теплоносителя. Его установка не обязательна, изменение температуры делается с панели управления котлом. Датчики контроля температуры тоже находятся на внешней панели управления.

Расширительный бачок служит для поддержания в системе стабильного давления, при нагревании объем жидкости увеличивается. Чтобы не разрушился коллектор теплого пола, насос и другие дорогостоящие элементы в системе трубопровода, бачок компенсирует расширение объема теплоносителя. Манометр показывает величину давления в трубах. Главное – перед тем, как залить раствором теплый пол, нужно проверить работоспособность всех узлов.

Панель управления на корпусе котла

Независимо от  модификации устройства и его производителя все панели имеют основные опции, а некоторые дополнительные функции программирования:

  • кнопки или регуляторы увеличения и уменьшения температуры теплоносителя на подаче;
  • кнопка автоматической установки комфортного, экономичного температурного режима, комнатного – 20-22 ̊С;
  • возможно программное управление, установка режимов «зима», «лето», «каникулы», «функция защиты системы от замерзания жидкости».

Как делать конкретные настройки для котлов с различными панелями управления, описывается в инструкциях по эксплуатации. Заливка водяного теплого пола раствором для отдельного котла делается так же, как для центрального отопления.

Выносная панель управления

Какие данные понадобятся для расчета

Перед тем как приступить к самостоятельным подсчетам, нужно определить, для каких целей предназначена отопительная система – для всего обогрева помещения или для отдельных комнат. Затем нужно высчитать предварительные данные для расчета теплого водяного пола.

Рассмотрим самые главные показатели, которые влияют на эффективность всего отопительного оборудования в целом, и произведем их предварительный расчет.

Мощность

Чтобы сэкономить семейный бюджет, на функционировании комфортного низа помещения, необходимо грамотно рассчитать мощность теплопотерь отопительной системы

Для этого стоит обратить внимание на следующее:

  • площадь выбранной комнаты;
  • высота дверных проемов;
  • расположение окон;
  • из чего состоят стены;
  • выбор температуры.

Так же нужно учесть есть ли мансарда или балкон.

Для того чтобы произвести этот расчет, нужно так же обратить внимание на конструкцию здания, где будет производиться расчет теплого водяного пола. Если это многоэтажное строение, то при дальнейших расчетах за мощность используют среднюю величину 100 Ватт, на метр в квадрате

Если система будет устанавливаться в частом, одноэтажном доме мощность определяют в зависимости от площади помещения, таким образом:

  1. 120 Вт / кв. м. — 150 кв. м. площади.
  2. 100 Вт / кв. м. – от 150 до 300 кв. м. площади.
  3. 90 Вт / кв. м. — от 300 до 500 кв. м. площади.

На расчет теплого пола, так же влияет длинна контуров.

Контур

На эффективность обогрева помещения влияет объем контура отопительной системы, который выполняется в виде змейки или улитки. Для лучшей циркуляции теплоносителя при расчетах вносят длину контура не более 80 метров. Если это не достаточная величина для площади помещения, можно установить два или более контуров, и так же в этом количестве внести их в программу для расчетов теплых полов.

Здесь стоит отметить, что величина контуров зависит от характеристик труб.

Трубы

Существует большой выбор труб, которые имеют разный диаметр и состав. Но для контуров теплого пола специалисты рекомендуют выбрать следующие модели:

  1. Металлопластиковые с диаметром 1,6 сантиметров. Контур из таких труб может достигать до 100 метров.
  2. Пластиковые с диаметром 2 сантиметра. Из таких труб можно сконструировать контур в 120 – 125 метров.
  3. Полиэтиленовые с диаметром в 1,8 сантиметров. Из таких труб максимальный размер контура доходит до 120 метров.

При, раскладки контуров средний шаг между трубами зависит от климатических условий региона. Таким образом, если в зимний период средняя температура составляет от – 19 до 22 градусов, шаг составляет 15 сантиметров. Если температура ниже этих показателей, оптимальным шагом считается 10 сантиметров.

Таким образом, при соотношении шага и квадратного метра помещения, можно рассчитать длину труб для проектирования контуров.

Эти данные применяются для водяного теплого пола, только при установленной теплоизоляции.

Теплоизоляция

Программа для расчета теплого пола полностью зависит от теплопотерь. Если правильно произвести работы в теплоизоляции, можно не только в будущем сэкономить бюджет на 20%, но и добиться желаемых результатов температурного режима пола. Таким образом пол в многоэтажных зданиях утепляется 5 сантиметрами пенополистиролом, в одноэтажных толщина утеплителя должна составлять не менее 10 сантиметров.

Теплопотери в жилом доме (квартира)

Температура пола

Для расчета водяного теплого пола применяются следующие температурные режимы поверхности пола в помещении:

У водяной конструкции отопления тепло по поверхности пола распределяется не равномерно, так как между трубами температура ниже, чем над ними. Поэтому при дальнейшем вычислении можно установить, какой температуры будет теплоноситель, если из графика взять 27 градусов за максимальную величину.

Рассмотрев все данные, которые понадобятся для программы расчета теплого пола нужно узнать, как он вычисляет.

Теплопотери в частном доме
