Насос-измельчитель для унитаза: конструктивные разновидности и инструкция по установке

Зачем нужен насос-измельчитель для унитаза?

Согласно законам физики, все сточные воды из системы бытовой канализации стекают в самую нижнюю точку. Если унитаз расположен ниже точки общего канализационного стояка, это может вызвать проблемы с отводом стоков. Данная проблема особенно часто встречается в подвальных туалетах. Именно установка насоса-измельчителя для унитаза поможет избавиться от подобных проблем, в некоторых случаях такая покупка может быть не только желательной, но и необходимой.

Насос для канализации с измельчителем для туалета используется если:

  1. При установке или переносе сантехнического оборудования, когда канализация располагается далеко или высоко.
  2. Нет гравитационного уклона для организации самотека.
  3. Необходимо установить сантехнический прибор, но не хочется проводить масштабные строительные работы. Насосы для унитаза отводят стоки по трубам малого диаметра, прорубить в стене или плите перекрытия для такой трубы намного легче, чем для стандартной канализационной трубы на 10 см.
  4. Для установки унитаза требуется не более 1.5 квадратных метра, что позволяет организовать санузел при минимальных требованиях к площади.
  5. Повышение скорости переработки септиком канализационных сбросов. Это возможно, если насос является элементом очистных сооружений.
  6. Защита от попадания в основную канализацию посторонних предметов.
  7. Защита от фонтанирования через унитаз при затоплении канализации.
  8. Подключение унитаза к канализации малого диаметра, которая изначальна не была рассчитана на отвод стоков из унитаза.

Такие насосы могут прокачивать сточные воды на расстояние около ста метров по горизонтали и десять метров по вертикали. Это средние значения, которые могут отличаться в зависимости от конкретной модели измельчителя.

Производители и модели

В этой сфере индивидуальные установки выпускаются не каждой фирмой. Но диапазон цен даже в таких условиях остаётся широким. Хорошее качество, но высокие цены – стандартные характеристики для производителей из Европы.

Grundfos-Sololift

Sololift2 – последняя из разновидностей, реализуемых на рынке. У конструкции нет подвижных частей, контактирующие со стоками. Есть внутри измельчитель, но он тоже снабжен «сухим» приводом. Для различных ситуаций выпускаются разные модели

Сололифт:

  1. D2. Насос измельчитель для унитаза, работающий при температурах жидкостей до 90+ градусов. С твёрдыми примесями не используется. Присоединяется к машинам для белья и посуды, душам, умывальникам.
  2. C3. Насос канализационный с большой производительностью. Откачивает стоки температурой 90 градусов.
  3. CWC3. Модель для подключения навесных моделей унитазов.
  4. WC3 – разновидность с измельчителем. С тремя дополнительными выходами, прямым соединением с унитазом.
  5. WC1. Модель имеет свой измельчитель. Есть один основной, один дополнительный выход.

Оборудование этой фирмы не самое дешёвое, но оно гарантирует стабильную работу на протяжении долгого времени. Для производителя характерна поддержка гарантийного ремонта.

SFA

Представлено несколько моделей, каждая из которых решает конкретные задачи:

  1. SaniTop – канализация с принудительным движением, подключают её к раковинам, унитазам. Отличается тихой работой, повышенной мощностью.
  2. Sanipro XR Silence. Самая тихая модель, позволяющая откачивать стоки.
  3. SaniplusSilence. Насос канализационный повышенной мощности, без проблем подключаемый к нескольким приборам. Работа без шума, высокая производительность.
  4. Sanipack. С небольшими размерами.
  5. Sanibroyeur. С измельчителем, расстоянием до 4 метров по вертикали, до 100 метров по горизонтали.
  6. Sanibest. Подходит для частных домов, где канализационная система эксплуатируется интенсивно.
  7. Saniaccess. Бытовая модель, которую подключают к ванне, умывальникам.

Продукция этой компании дешевле предыдущего аналога. Легко подобрать вариант вне зависимости от того, для какой сантехники требуется. Установка проводится практически без ограничений. С насосом измельчителем не должно возникнуть проблем.

Разбираемся с оборудованием

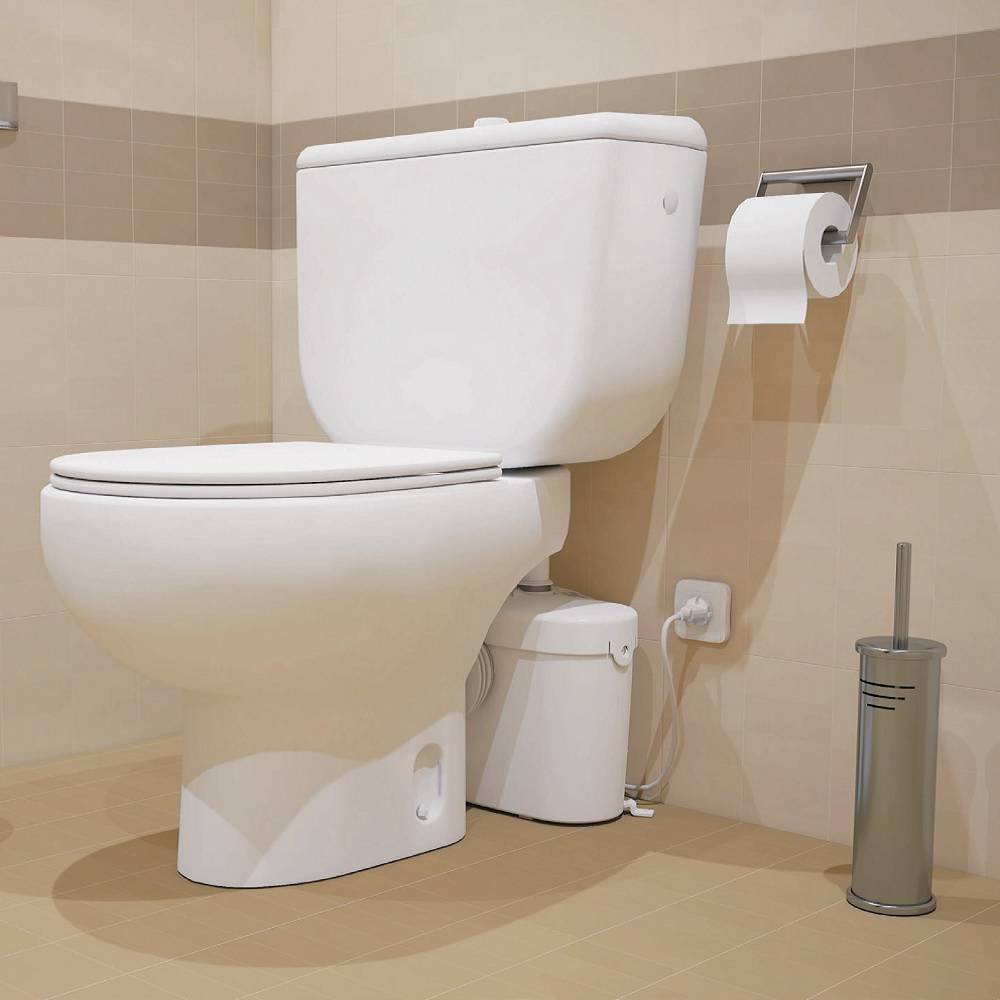

  1. По внешнему виду насос напоминает небольшой пластиковый ящик, устанавливающийся за полкой унитаза.
  2. Устройство не портит эстетику санузла и похоже на дополнительный сливной бачок.

Фекальное оборудование не портит внешний вид санузла

  1. Стандартные модели таких насосов предназначены для транспортировки фекальных масс по горизонтали до 100м, по вертикали до 10м. Хотя есть и более мощные устройства.

Унитазы для дачи с насосом позволяют перекачивать жидкость до 80-100м по горизонтали

Основные характеристики

При выборе оборудования для принудительного перемещения стоков рекомендуем обращать на такие особенности устройств:

Дальность транспортировкиДанный параметр влияет на мощность насоса. Чем дальше от санузла будет проходить самотечная канализационная труба, тем она должна быть больше. Обычная способность транспортирования стоков составляет примерно 100 м по горизонтали и до 10 м по вертикали, чего в большинстве случаев вполне достаточно.
Дополнительное оборудованиеКогда в санузле предусмотрен не только унитаз, но и умывальник, и душевая кабина, не нужно для каждого элемента системы устанавливать отдельный насос. Рекомендуем купить комбинированное устройство.
Рекомендуемая температура жидкости Данный параметр расположен в диапазоне 40-90˚С для разных вариантов оборудования:

  1. К примеру, если вам необходим измельчитель лишь для унитаза, достаточно приобрести прибор для холодных сред.
  2. Другое дело, когда вы решили подключить к нему умывальник или душевую кабину. В этом случае максимально допустимая температура транспортируемой жидкости должна быть выше.
  3. Обычно самая высокая цена будет у насоса, к которому предполагается дополнительно подключить еще стиральную или посудомоечную машину. Связано это, прежде всего с тем, что данное оборудование сливает воду в канализацию температурой до 90˚С.

Фекальный насос с измельчителем для унитаза для создания принудительной канализационной системы

Если установлен подвесной унитаз

В небольшом помещении, если нужно максимально сэкономить пространство, нередко размещают подвесные модели унитазов. Для такого сантехнического оборудования предлагаются специально разработанные устройства, у которых ширина бака составляет примерно 120 мм. Его можно просто замаскировать в гипсокартонном коробе, в котором также устанавливается рама для крепления унитаза и сливной бачок.

Относительно недавно в торговых сетях начали продаваться унитазы, которые оборудованы встроенным измельчителем. Это устройство также предназначено для подключения к нему дополнительного сантехнического оборудования. Унитаз такого типа не снабжен сливным бачком.

Когда нажимается клавиша слива, открывается доступ воде из водопроводной трубы и одновременно включается измельчитель. Обязательное требование к установке данного оборудования – давление в водопроводной сети должно быть не менее 1,7 бар.

Расчет необходимой мощности

Хотим вас предупредить, что даже если инструкция четко расписывает все основные характеристики оборудования, ошибиться с выбором достаточно легко. Не всегда можно найти хорошего специалиста по данному профилю, поэтому будем разбираться в этом вопросе самостоятельно.

На фото – канализационный насос для кухни

Самая распространенная ошибка – неправильный выбор мощности устройства. Например, если в инструкции указано, что насос может перекачивать жидкость по горизонтали на 80 м, а по вертикали на 7 м, это вовсе не означает, что все так и будет.

Почему?

Давайте разбираться:

  1. В инструкции по эксплуатации обычно указывают крайние параметры. Данные ситуации для насоса являются пиковыми, поэтому любая неучтенная нагрузка сразу же приведет к сбою в работе.
  1. Представленные в инструкции характеристики можно назвать взаимоисключающими. Связано это с тем, что при транспортировании жидкости лишь в горизонтальной плоскости насос может ее продвигать максимально на 80 м, но, когда при этом ее придется поднять на 2-3 м, дальность подачи уменьшится значительно. Предлагаем вам пользоваться такой расчетной формулой – на каждый метр подъема дальность транспортировки по горизонтали уменьшается на 10 м.

Особенности установки

Не волнуйтесь, даже если вы никогда не работали с подобным оборудованием, его вы без труда сможете подсоединить к унитазу своими руками. При установке трубопровода от насоса к канализационному коллектору вам нужно знать только два параметра – высоту и длину подъема.

Схема принудительной канализации

Они должны соответствовать характеристикам измельчителя. Остальные данные, связанные с углом подъема, используемыми материалами и конфигурацией магистрали могут быть любыми.

Критерии классификации приборов

Есть несколько разновидностей насосов для унитазов. Каждый из видов имеет собственную сферу и особенности применения.

Приборы классифицируют по месту расположения, допустимой температуре рабочей жидкости, наличию/отсутствию измельчителей.

Насосы для холодных стоков

В зависимости от температуры рабочей среды различают устройства, предназначенные для холодных и горячих сточных вод.

Фекальные насосы для холодной воды без измельчителя можно устанавливать для нескольких сантехнических приборов, например: унитаза, биде, раковины.

Приборы этого типа используются при температуре рабочей среды не выше 40 градусов, поэтому их нельзя устанавливать в сточной системе для ванны или раковины, в которую сливается горячая вода.

При эксплуатации следует быть внимательным к температурному режиму, т.к. насос может быстро выйти из строя. Насосы для холодной воды с измельчителем работают по тому же принципу, но дополнительно измельчают фекальные массы и лишь после этого проталкивают их в канализацию.

Для монтажа приборов необходимы специальные муфты-переходники. Они также чувствительны к температуре рабочей жидкости.

Конструкция насосов для унитазов относительно проста, но эффективна. Компактные приборы, которые с виду похожи на небольшие дополнительные сливные бачки, на самом деле отлично справляются с измельчением любых включений, которые могут попасть в унитаз

Приборы для горячих сточных вод

Устройства для перекачивания горячих стоков тоже могут быть с измельчителем или без. Помимо унитазов, их можно подключать к ваннам, стиральным и посудомоечным машинам, кухонным раковинам.

Это универсальные многофункциональные приборы, способные работать при температуре воды до 95 градусов.

Насосы для горячих стоков с измельчителями справляются даже с плотными отходами. Их чаще всего устанавливают в автономных системах канализации частных домов.

Для квартиры такое оборудование обычно не нужно и монтируется только в тех случаях, если при перепланировке переносятся кухня или санузел.

Особенность таких насосов-измельчителей заключается в том, что они способны разрезать даже небольшие твердые предметы, попадающие в канализацию. Крупные элементы, которые не разрезаются ножами, остаются на дне корпуса.

Они не мешают ни работе измельчителей, ни нормальному сливу стоков в канализацию. Единственный их недостаток – высокая стоимость.

В конструкции санитарных насосов для унитазов не предусмотрены ножи, но они вполне справляются с перекачиванием грязной воды. Ножи-измельчители нужны только для таких сантехнических приборов, в которые попадают массивные посторонние включения, например, фекалии

Компактные модели для маленьких санузлов

Если помещение туалета очень маленькое или нужно удобно оборудовать совмещенный санузел скромных размеров, то можно выбрать подвесной унитаз с насосом-измельчителем. Это идеальный вариант для экономии полезной площади.

Ширина баков подобных моделей редко бывает больше 12 см. Их можно устанавливать в небольших нишах, а дополнительное оборудование маскировать с помощью декоративных панелей.

Сами унитазы монтируют на специальные рамы, которые позволяют зафиксировать сантехнику в нужном положении.

Если правильно выбрать саму модель и место для ее установки, насос будет не виден. Максимум, что будет заметно, – провод подключения к электросети, но при желании и его можно скрыть за декоративным экраном

Унитазы со встроенными насосами

Некоторые современные модели унитазов уже оснащены встроенными насосами. Такие устройства имеют измельчители, при необходимости можно подключить и другое оборудование. Модели этого типа выпускаются без привычного сливного бачка.

Принцип их работы отличается от традиционных унитазов: вода поступает не из бачка, а напрямую из водопроводной трубы, сразу же запускается измельчитель.

Для работы таких унитазов необходимо, чтобы давление в водопроводной системе было не ниже 1,7 атмосфер.

Унитазы со встроенными насосами очень понравятся ценителям минимализма. Отсутствие лишнего элемента – бачка, удобное подключение и эффективность работы привлекают покупателей. Дополнительный плюс – не нужно отдельно подбирать и устанавливать насос

Как выбрать?

При выборе измельчителя для унитаза желательно уделять особое внимание не цене прибора, а его параметрам, ведь, если они не будут соответствовать вашим потребностям, вы вряд ли останетесь довольны покупкой, даже если приобретете самый дорогой насос. Чтобы правильно выбрать насосную установку, полностью соответствующую вашим пожеланиям, внимательно изучите приведенную ниже таблицу

В ней мы расскажем обо всех нюансах, которые стоит учесть при покупке описываемого устройства.

Характеристики измельчителей

Описание

Мощность

Информацию о мощности агрегата можно найти в его техническом документе. Эта характеристика обозначает расстояние, на которое прибор способен транспортировать сточные воды, и измеряется в метрах. Стандартная сантехническая установка обычно перемещает стоки до 7 м по вертикали и до 100 м по горизонтали. Однако, если эти показатели точно сходятся с вашими требованиями, рекомендуется приобретать измельчитель с более высокой мощностью, так сказать, с запасом. Если устройство будет постоянно функционировать на максимальной производительности, оно не выдержит такой нагрузки и просто сломается.

Количество возможных подключений

Некоторые измельчители могут устанавливаться только на унитаз, но также существуют модели, рассчитанные на комплексное подключение. В последнем случае прибор может подключиться сразу к нескольким устройствам. Это очень удобно, если, например, в принудительной канализации одновременно нуждаются унитаз и ванна. Однако при покупке такой модели нужно обязательно учитывать, сколько прибор имеет разъемов для подключения, а также, какая у него производительность. Последнее говорит о том, сколько устройств измельчитель может обслужить.

Частота удаления отходов

В этом плане насосные установки бывают двух видов.

В первом случае прибор оснащен поплавковым выключателем: режущие предметы начинают выполнять свою функцию исключительно после накопления определенного количества твердых органических отходов.

Во втором случае измельчитель автоматически запускается после каждого использования сливного бочка.

Температура

В том случае, если насосное оборудование необходимо для улучшения работы только унитаза, не стоит тратить деньги на покупку измельчителя, способного перекачивать горячую воду. Однако, если планируете к устройству подключать, например, ванную или стиральную машинку, оно обязательно должно быть предназначено для перекачки жидкости температурой до 90 градусов.

Помимо этого, можно выбрать более удобный для себя измельчитель. Он бывает напольным и подвесным. В первом случае конструкцию можно разместить на полу за унитазом, и ее будет практически невидно. Подвесные приборы обычно имеют компактные размеры, поэтому их легко спрятать прямо за сливным бочком.

Наилучшими фирмами, производящими фекальные измельчители для унитаза, считаются SFA (Франция), Jemix (Китай) и Grundfos (Германия).

Приборы фирмы «Грундфос» отличаются высокой производительностью, а также компактностью и творчески оформленным корпусом. Немецкие измельчители очень просты в установке и использовании. Они практически бесшумны во время работы – это еще одно преимущество насосных устройств, выпущенных компанией Grundfos.

Не менее хорошо себя зарекомендовал и производитель Jemix. Его продукция обычно обозначается пометкой «STP». Эта фирма уже выпустила 6 разных моделей измельчителей, которые отличаются техническими параметрами. Именно эта китайская компания произвела уникальный унитаз, оснащенный встроенной насосной установкой, имеющей довольно высокую мощность.

Принцип действия

Обычно туалеты работают по простому принципу: под действием силы тяжести содержимое должно уходить в канализацию. Иногда не удается разместить унитаз в нужном месте, уровень центрального коллектора выше, и сточные воды не могут двигаться по системе “сверху вниз”. Насос для измельчения унитаза позволяет транспортировать сточные воды не только параллельно плоскости, но и вверх. Для работы устройства необходим источник питания, которым будет обычная электрическая розетка, а также водоснабжение и отвод сточных вод.

Принцип работы вкратце:

  1. Сточные воды поступают в фильтр, где задерживаются включения крупной фракции, а вода стекает.
  2. После накопления определенного объема стоков фекальный измельчитель активируется, сточные воды проходят через режущие диски.
  3. В результате работы насоса очищенные сточные воды выходят через подающую трубу, а встроенный обратный клапан предотвращает возврат сточных вод в насос.
  4. Уровень воды в сифоне унитаза снова поднимается.

Важные характеристики насосов измельчителей

Выпускается широкий ассортимент фекальных помп. Учитываются различия в технических показателях перед приобретением устройства, чтобы в заданных условиях работа была эффективной.

Основными характеристиками считаются:

  • мощность насоса;
  • число одновременных врезок;
  • повторяемость удаления стоков.

Приборы небольшой мощности ставятся для откачки отходов из маленького туалета с раковиной. Если частный дом наполняется множеством видов сантехники, кухонных машин, стирального оборудования, то требуемые показатели увеличиваются.

Мощность фекального насоса

Характеристика указывается в техническом паспорте и выражает предельное расстояние в метрах, на которое устройство передает стоки. Показатель отображается в 2 цифрах и характеризует высоту подъема и дальность перемещения по горизонтали. При выборе марки насоса берутся индексы устройства, которые превышают требуемые параметры функционирования.

Технические индексы работы прибора исключают друг друга. Это значит, что устройство при перемещении стоков одновременно не может поднимать их на указанную высоту и перемещать на нормативное расстояние. Каждый метр подъема снижает показатель дальности на 10 м, как показывает практика.

Количество возможных подключений

Схема фекального насоса с подключением к душевой кабине и унитазу.

Производитель предусматривает модели с возможностью подключения к 1 виду сантехники; их мощность не позволяет перекачивать стоки одновременно от ванны, душа, унитаза, стиральной машины. К некоторым типам подсоединяется кухонная мойка и посудомоечная машина. Все зависит от производительности насоса.

Чаще всего оборудование устанавливается в туалете, а к нему подводятся канализационные выпуски с разных устройств. Участки врезаются посредством специальных соединительных фитингов по диаметру основной и подающей трубы. Используются тройники с отводами под 90º, иногда удобно ставятся выходы под 45º на сторону. Применяются крестовины для врезки участков, которые находятся по обе стороны от очистителя.

Периодичность удаления отходов

При покупке насоса обращается внимание на частоту уборки отходов. Помпы с измельчителем оснащаются разными типами включения

Оборудование подразделяется на такие модификации:

  1. Поплавковый вид. Ножи приводятся в движение в результате накопления требуемого объема твердой массы.
  2. Проточный тип. Режущие кромки активируются после каждого использования сливной кнопки.

Первые модели относятся к более надежным устройствам в работе, т. к. рассекатель включается реже и экономит ресурс двигателя и самих деталей. Вторая модификация считается наиболее подходящей с точки зрения гигиены. Фекалии не застаиваются в сборнике и своевременно удаляются в канализационный вывод.

Диаметр парубков играет роль при установке насоса, при этом не применяется большое число переходников. Стандартно выбираются фитинги диаметром 4 или 10 см.

Слева — продукция компании Вихрь, справа — фекальные насосы Grundfos.

Производители сантехнического оборудования

Насосы для перекачки фекалий выпускаются разными производителями. На рынке завоевывают популярность приборы, которые применяются для вертикальной и горизонтальной перекачки.

Рейтинг лучших производителей выглядит так:

  1. Немецкий Grundfos. Насосы просто монтируются и эксплуатируются. Продуманный дизайн и компактность делает их популярными при установке в небольших помещениях. Мощные модели работают на подъем и транспортировку стоков на расстояние. Дополнительное преимущество состоит в надежной изоляции от шума.
  2. Французский SFA. Бренд становится признанным с середины прошедшего века, популяризируется благодаря высокому качеству оборудования. Устройства одновременно работают с несколькими видами сантехники. Фирма производит погружные помпы, которые ставятся в бачке для слива. Материалом корпуса служит прочный пластик, внутренние детали отличаются долговечностью и надежностью.
  3. Китайский JEMIX. Компания делает ставку на выпуск напорных конструкций средней и высокой мощности. Линейка STR включает 6 моделей с разными техническими показателями. В категории присутствуют устройства для комбинированной очистки нескольких установок, есть унитаз с вмонтированным измельчителем.

Устройство насоса

Внешне насос напоминает сливной бачок для унитаза, но это лишь его форма, а содержание отличается коренным образом. Основу короба составляет электродвигатель, который приводит в действие функциональные элементы. Рабочие органы агрегата обычно представлены ножами-измельчителями, подготавливающими сточные воды для дальнейшего выпуска через канализационный канал. Силовую установку дополняют крыльчатка и пусковой конденсатор, а перекачивающую и принимающую инфраструктуру представляет комплекс из патрубков. Стандартный насос-измельчитель для унитаза может иметь несколько каналов подводки. Их количество зависит от того, сколько потребителей будет подключено к системе измельчения. Как правило, полноценный измельчающий насос оснащается тремя патрубками, которые соединяются с унитазом, душем или ванной и канализацией. Также в комплекте поставляются крепежные элементы с заглушками, хомутами, фитингами и кнопками включения.

Насос с измельчителем для туалета

Фекальный насос для туалета – устройство которое устанавливается около унитаза. Основной функцией этого устройства является принудительная перекачка стоков к центральному стояку в том случае, если невозможно обеспечить самотечную транспортировку. Известно, что бытовая канализация работает по принципу самотечности, то есть стоки перемещаются только за счет определенного уклона трубопровода.

При попытке сдвинуть унитаз на несколько метров, работа системы может нарушиться. В таких случаях помогают насосы, которые самотечную систему превращают в принудительную, а чтобы в трубах не образовывался затор из мусора, их оборудуют специальным режущим механизмом – измельчителем.

Виды насосов измельчителей

Производители предлагают большой выбор насосов для туалета с измельчителем. Все они различаются несколькими параметрами: конструкция и место расположения, температура рабочей жидкости и прочее. Ознакомившись с отличиями, будет проще подобрать подходящий для вас аппарат.

С учетом места установки они могут быть:

  1. напольные – не портят внешний вид помещения, так как практически не видны из-за унитаза.
  2. подвесные – в основном используются для подвесных унитазов, компактные, можно спрятать в стене около бачка,
  3. встроенный в унитаз – довольно молодое устройство, сливной бачок у них отсутствует, а вода подается непосредственно из водопровода.

Критерии выбора

Выбирая канализационный насос, стоит уделить внимание следующим параметрам:

Подключение дополнительных приборов

В продаже есть приборы с дополнительными входными патрубками, поэтому, если кроме унитаза необходимо подключить еще и раковину или душевую кабину, обратите внимание на комбинированные устройства

Температура прокачиваемой жидкости. Лучше всего насос работает в том температурном режиме для которого он приспособлен. Так например, если он будет использоваться только для унитаза или биде, то подойдет обычная модель с температурным режимом до 40°. Существуют модели и рассчитанные на более высокие температуры – до 95°. Если насос нужен для работы с посудомоечной и стиральной машинами, душевой кабинкой или умывальником, то выбирайте именно такой аппарат.

Дальность горизонтальной прокачки – расстояние от насоса до стояка. Этот параметр нужен, что бы точно подобрать необходимую мощность и величину напора.

Конструкция и принцип работы

Устройство насоса довольно простое – корпус, чаще всего пластиковый, в котором находится электропривод и сам насос с измельчителем. Корпус выглядит эстетично, устанавливается за унитазом, можно спрятать в стене или сделать для него декоративную панель из пластика или гипсокартона.

После смывания воды в унитазе, происходит автоматическое включение аппарата. Режущий механизм измельчает крупные фракции, а помпа нагнетает давление и перегоняет измельченную массу и стоки в канализацию.

Диаметр выходного патрубка у таких устройств небольшой, однако благодаря насосу они не скапливаются в трубах, а отправляются к стояку и далее в септик или выгребную яму. Так же, для предотвращения возврата нечистот обратно, в конструкции предусмотрен обратный клапан.

Некоторые насосы выпускаются с измельчителем расположенным ниже самого насоса, что немного не эффективно, в этом случае ножи могут плохо перемалывать включения. При выборе, стоит учитывать эту особенность.

Установка канализационного насоса в туалете производится в следующей последовательности:

  • К патрубкам подсоединяются все подводящие трубы, на неиспользуемые устанавливаются заглушки.
  • Насос устанавливается за унитазом, крепится к полу с помощью дюбелей.
  • Подключение канализационной трубы к насосу.
  • Соединение унитаза с насосом, производится при помощи гофрированной трубы. При этом, вход в корпус должен находиться ниже уровня выхода трубы из унитаза.
  • Подключение насоса к электросети.
  • Проверка работы аппарата и герметичности мест соединения труб канализационной системы.

Популярные марки

Ниже приведена таблица с несколькими популярными моделями насосов с измельчителями, которые устанавливаются в туалете, а так же их технические характеристики.

Насос с измельчителем для туалета В статье рассказывается о канализационных насосах для туалета. Описаны их конструктивные особенности, характеристики, разновидности, принцип работы и пр.

Конструкция и принцип работы насоса с измельчителем

Стандартный насос такого типа представляет собой заключенную в пластиковый корпус систему для перекачивания жидкостей, оснащенную лопастями для измельчения крупных включений. Прибор обязательно подключается к системам канализации и электроснабжения.

Измельчитель обычно устанавливается в верхней половине корпуса насоса. После того, как стоки попадают в емкость с лопастями, твердые включения здесь задерживаются, а жидкость проходит дальше.

На рисунке представлена схема санитарного насоса с измельчителем для унитаза (+)

В зависимости от модели устройства далее возможно два варианта. Если прибор оснащен поплавковым выключателем, масса будет накапливаться до определенного объема. В других случаях измельчитель будет запускаться немедленно.

В любом случае после того, как лопасти будут активированы, они начинают резать включения, превращая их в однородную массу, которую насос будет продавливать до канализационного стояка.

В продаже можно найти модели, где измельчитель расположен под насосом. Надо признать, что такие устройства работают менее эффективно, поскольку в силу конструктивных особенностей лопасти перемалывают твердые включения недостаточно хорошо.

При покупке устройства это стоит учесть. Насос обязательно оснащается обратным клапаном, который препятствует возврату сточных вод.

Внутри емкости находится режущий блок, оснащенный металлическими ножами. Его задача – измельчение крупных включений в сточных водах. Полученная масса проталкивается к канализационному стояку
