Обустройство дренажной системы цокольного этажа

Когда нужен дренаж?

Чтобы удешевить строительство, владельцы отказываются делать дренаж, отдавая предпочтение гидроизоляции.

Если на участке почва глинистая, то влага будет в ней надолго задерживаться.

Экономия бывает оправданной, если:

  • Грунтовые воды находятся ниже уровня фундамента.
  • Дом стоит на песчаных грунтах, хорошо пропускающих влагу.
  • Поблизости нет болот или водоёмов, которые весной выходят из берегов.

Однако, дренаж подвала необходим, когда застройка ведется в зоне риска

Нужно обратить внимание на следующие признаки избытка воды в грунте:

  • Участок покатый или находится у подножия склона, по которому стекают осадки.
  • Были случаи затопления местности во время таяния снегов и сезонных дождей.
  • Почва вокруг фундамента содержит глину или суглинок, которые препятствуют распределению влаги.

Определить тип грунта и потребность в дренаже подвала поможет геодезическая экспертиза.

По типу размещения и конструкции

Различают всего три вида дренажа,

Дренаж для частного дома бывает следующих видов:

  1. Кольцевой.
  2. Пластовый.
  3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

  1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
  2. Дно канавы засыпают песком и формируют правильное направление движения воды.
  3. Выкладывают полотно геотекстиля.
  4. Засыпается псефитовая порода — гравий, щебень.
  5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
  6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
  7. Повторяются пункт 3 и 4 в обратном порядке.
  8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовая дренажная система вокруг дома своими руками располагается под домом, поэтому монтируют конструкцию в момент закладки основания дома. По своей площади дренаж выходит за пределы основания дома на 20 – 30 см и соединяется в нескольких местах с другим видом дренирования.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

  1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
  2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
  3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
  4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

Устройство пристенного дренажа необходимо в том случае, когда в жилой постройке есть цокольный этаж или техническое помещение. Система может быть смонтирована даже тогда, когда все работы по обустройству фундамента и дома в целом были завершены.

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

  1. Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
  2. Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
  3. В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
  4. Укладывается слой геоткани.
  5. Поверх полотна засыпают щебенку.
  6. Укладываются дрены отверстиями вниз.
  7. В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
  8. Совмещают трубы с коллектором.
  9. Поверх дрен высыпают псефит.
  10. Выкладывают еще один слой синтетического полотна.
  11. Получившийся пристенный дренаж фундамента засыпают грунтом.

Что делать, если в подвале грунтовая вода

Если вы замечаете, что в подвале дома часто скапливается вода, проблему можно решить несколькими способами:

  • герметизировать фундамент и выполнить его гидроизоляцию – для заделывания трещин используется битумная мастика либо рубероид, гидроизол;

    Гидроизоляция подвала

  • выполнить обустройство внутреннего дренажа в подвале – уложить дренажные трубы в траншеи, выкопанные по его периметру;

    Устройство внутреннего дренажа в подвале

  • провести наружную гидроизоляцию дома, которая будет отводить грунтовые и дождевые воды от фундамента, предотвращая подтопление подвала.

Первое условие нужно выполнить обязательно. Но, одна только гидроизоляция не позволит полностью исключить повторное затопление подвала.

Именно поэтому следует дополнительно сделать внутренний или наружный дренаж. Рассмотрим этот вопрос далее.

Устройство внутреннего и внешнего дренажа в подвале

Обустройство внешнего дренажа вокруг фундамента

Внешняя система отвода имеет замкнутую линию, огибающую весь дом по периметру. Конструкция предусматривает наличие специального резервуара, в который вода будет направлена с поверхности под наклоном самотеком. Для этого емкость для сбора должна находиться в самой нижней точке. В качестве такого резервуара с успехом можно использовать пластиковую бочку или же потребуется смонтировать сборный колодец. Для обустройства дренажа подвала или отдельного погреба нужны:

  1. Перфорированные водоотводящие трубы, размер которых не должен превышать 150 миллиметров в диаметре.
  2. Колодец смотровой, расположенный по углам периметра. В качестве такого колодца часто используют трубу большого диаметра, например пятисотку.
  3. Соединительные элементы, угловые фитинги и тройники.
  4. Строительный сыпучий материал: песок, гравий или щебень.

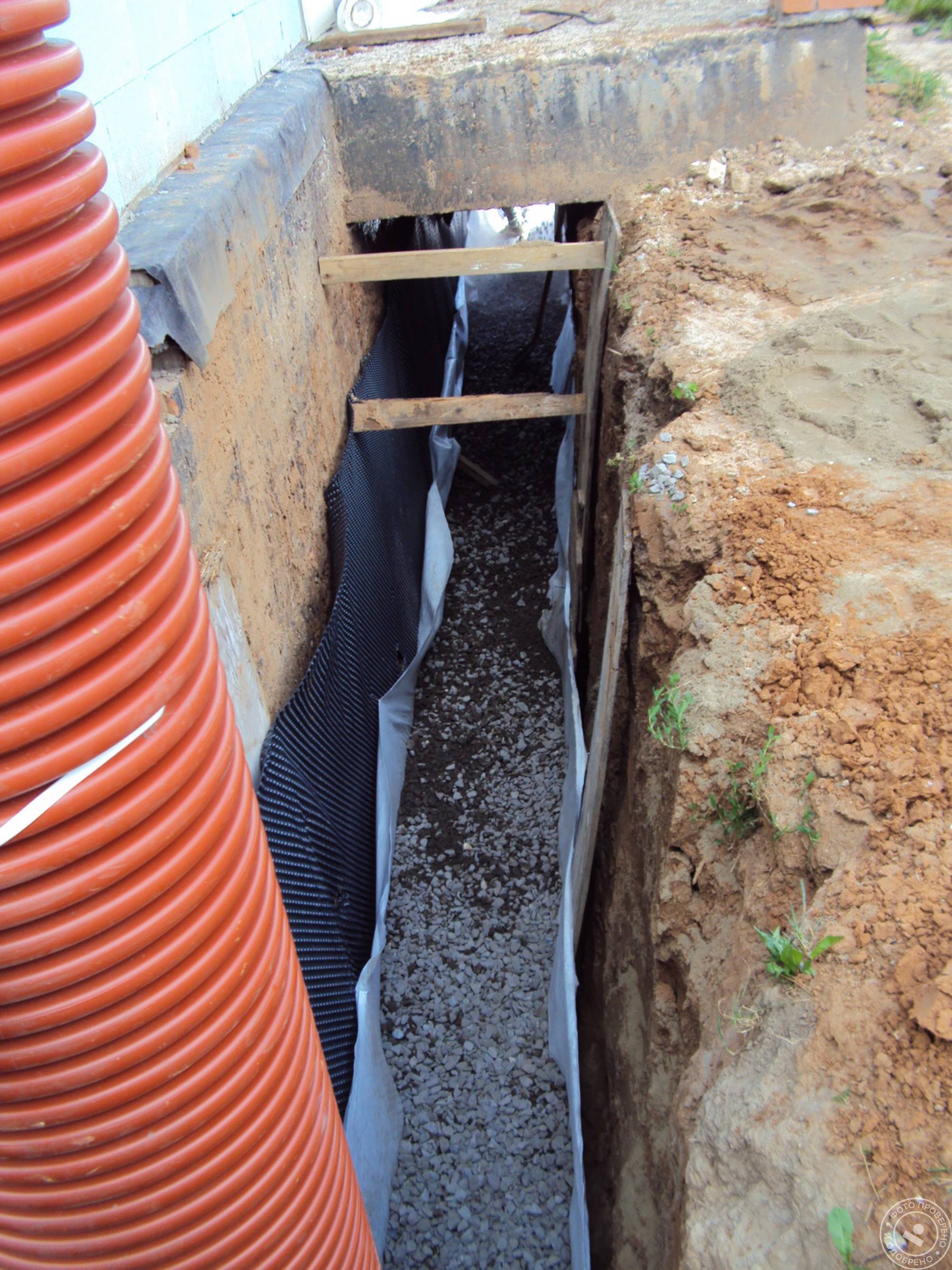

Вдоль стен здания выкапывается траншея небольшой ширины, примерно в два штыка лопаты. А глубина должна быть ниже уровня подошвы здания. Стены цоколя и фундамента должны быть обработаны битумной изоляцией с утеплителем. Дно траншеи замащивают геотекстилем таким образом, чтобы его край мог укрыть и положенную трубу. На материал насыпают слой гравия, затем укладывается труба. Монтируют колодцы, система соединяется в кольцо. Трубы засыпаются сверху гравием и накрываются геотекстилем.

Траншею засыпают грунтом вперемешку с песком и щебнем. Одновременно проводят работы по устройству пристенного дренажа вокруг фундамента, который под наклоном будет уводить воду от кольца в специальный резервуар.

Выполнить дренаж цокольного этажа, подвала или подземного гаража своими руками можно, главное – внимательно изучить процесс осушки грунта и особенности каждого вида дренажа. Подготавливайте материалы и инструмент и не бойтесь экспериментировать.

Полезные статьи:

Преимущества полузаглубленного погреба

Для чего нужна отделка цоколя фундамента

Как правильно осушить воздух в подвале

Как сделать фундамент с подвалом

Что нужно знать о цокольном этаже в частном доме

Что нужно для постройки погреба своими руками

Особенности полузаглубленного погреба при высоком УГВ

Утепление цоколя фундамента снаружи

Как выполняется обустройство дренажного колодца и отмостки

При отсутствии по соседству с участком, где проводится дренаж, канавы, оврага или естественного водоема, куда может сбрасываться вся отведенная от дома и с участка в целом вода, дренажный колодец становится завершающим элементом системы. Сюда же может выводиться система поверхностного дренажа, устанавливаемая поверх закрытой. Исходя из функционального назначения, дренажный колодец может быть обустроен в виде:

  • накапливающего. Наличие герметичного дна позволяет накапливать воду, которая может использоваться для полива
  • поглотительного. При отсутствии желания использовать отведенную воду для полива в дренажном колодце не обустраивается плотное дно, поэтому вода постепенно просачивается в грунт.

Колодец, куда сводятся все трубы дренажной сети, может быть изготовлен из бетона или пластика

Обустройство дренажного колодца идет в таком порядке:

  1. По месту пересечения осей труб производится выборка грунта.
  2. Уложенную геоткань засыпают щебнем, не доводя слой до поверхности 200 мм.
  3. Уровень засыпки щебнем дренажных труб составит около 300 мм.
  4. Обмотав дренажные трубы геотекстилем внахлест, фиксируем его с помощью синтетической бечевки.
  5. Для утепления выпуска канализации берется пенопласт толщиной от 250 мм.
  6. Засыпается грунт, укладывается слой дерна.

В качестве необходимого дополнения к дренажной системе рассматривается укладка отмостки, по которой влага будет стекать в сторону от постройки, в меньшей степени контактируя с фундаментом и стенами. Водонепроницаемый материал укладывается к наружной стене под тупым углом. Используют:

  • асфальтирование или бетонирование. Практичный и недорогой вариант;
  • глину или камни, или тротуарную плитку. Выкладка такой отмостки потребует немалого труда, но обеспечит эстетическую привлекательность;
  • ПВП-мембраны, устанавливаемые в грунте в качестве основы под любое покрытие, которым может послужить даже слой дерна или газонной травы.

Обустраивая дренажную систему вокруг постройки можно втянуться во весьма затратное мероприятие в зависимости от типа, которому будет отдано предпочтение. Наиболее сложной и трудоемкой является система закрытого типа, которая охватывает, как правило, и территорию участка в целом.

Принимая решение о проведении дренирования, следует принимать в расчет:

  • расположение постройки;
  • особенности почвы;
  • уровень залегания пласта грунтовых вод;
  • годовую норму осадков;
  • и собственные финансовые возможности.

Прокладка траншей, выполнение перфорирования недорогих пластиковых труб не связаны с применением инструментов, используемых профессионалами, как и другие технологические операции. Поэтому представляется вполне возможным не только самостоятельное выполнение схемы дренажной системы, но и обустройство собственными руками, без привлечения сторонних специалистов и сложной техники.

Устройство систем водоотведения

Дренаж частного дома представляет собой замкнутую систему из перфорированных труб, соединённых смотровыми колодцами для контроля проходимости. Трубы закладывают в грунт под наклоном в сторону большой цистерны или канализации. Такое устройство позволяет концентрировать влагу и отводить её подальше от фундамента.

Схема устройства системы отвода воды от фундамента.

Главную цистерну периодически осушают при помощи насоса. Собранную воду используют для хозяйственных нужд или выводят за пределы участка.

Современные дренажные трубы и цистерны делают из полимерных материалов. Их легко перевозить и монтировать, даже если владелец обустраивает участок своими руками. Пластиковые трубы производят разной длины и диаметра. Материалы подбирают в зависимости от типа грунта и количества влаги, которое нужно отводить на протяжении года.

Как правильно сделать дренирование вокруг и внутри подвала своими руками?

Геодезическая экспертиза поможет вам проанализировать тип грунтовых слоев: от него и следует отталкиваться, выбирая способ дренирования подвального помещения. Если возможности обратиться в специализированную компанию за помощью нет, займитесь решением этого вопроса самостоятельно. Но помните: это потребует не только времени, но и внимания. Как следует изучите все способы осушения грунта, чтобы потом не переделывать работу заново.

Голыми руками дренаж сделать не получится – потребуются некоторые приспособления. Часть из них, наверняка, у вас и так есть в хозяйстве:

  • это штыковая и совковая лопаты;
  • большие хозяйственные ведра;
  • пластиковая бочка без дна.

Остальное можно докупить или взять на время у кого-либо из друзей:

  • Гидроуровень (с минимальной длиной 5 метров) либо нивелир (относительно недорогой и простой в использовании прибор для прорисовки на поверхности ровной линии).
  • Трубы: либо специальные трубы для дренажной системы, либо пластиковые трубы для канализации (диаметром не менее 55 мм, в каждой через равные промежутки просверливают отверстия диаметром 2-3 мм).
  • Гидроизоляционный материал (в составе его обязательно должны присутствовать либо жидкая резина, либо битум).
  • Гидроизоляционная добавка для укрепления бетона. Отлично подойдет «Пенетрон» – сухая проникающая смесь, состоящая из портландцемента, химических активов и кварцевого песка. Она повышает водонепроницаемость, коррозионную стойкость конструкции, дает бетону возможность «самозалечивать» трещины, поры и прочие сквозные дефекты с раскрытием до 0,4 мм, не требует предварительной сушки поверхности перед нанесением.

    Аналог – «Пенетрон Адмикс». В состав этой смеси входят активные химические компоненты и специальный бетон.

  • Геотекстильное полотно – долговечный, экологически безопасный и недорогой синтетический материал, устойчивый к агрессивной внешней среде. Используется в качестве фильтрующего слоя в дренажной системе.

Добудьте немного щебня (гравия) и песка крупной фракции (желательно карьерного), и можно приступать.

Монтаж накопительного колодца для стоковых вод

Вся сливаемая из подвала вода может отводиться в яму или септик, а может быть выведена в специальный колодец-накопитель. Минимальное обустройство такого колодца требует наличие глубокой ямы с боем кирпича, щебнем или гравием, мелкими строительными отходами.

Очень важным является момент обустройства дна такой ямы — основание должно пропускать воду, для этого при её выкапывании необходимо обеспечить присутствие песчаного слоя грунта или, при суглинках, нужно вырыть рядом яму-дублер, соединив обе цельными трубами.

Оптимальным будет сделать дренаж в подвале дома, дополнив его внешней системой отвода воды

Это обеспечит гораздо более надежную защиту подвальных помещений от сырости, подтапливания и проникновения воды, особенно важно это в том случае, если в подвале хранят какие-то вещи хозяйственного назначения – их сохранность должна быть надежно защищена

Выбор труб

От качества выбранных материалов зависит эффективность работы всей системы. Трубы из керамики и асбестоцемента в настоящее время практически не применяют из-за их низкой эффективности, предпочтение отдают ПВХ и ПНД трубам. Для дренажа берут изделия с перфорацией и фильтрами:

  • Геотекстиль;
  • Кокосовое волокно.

Оптимально использование труб с ребрами жесткости для сохранения формы водоводов даже при интенсивных нагрузках от грунта.

Разнообразие труб и фильтров в магазинах введет в заблуждение любого несведущего покупателя. Как не ошибиться при выборе? – опирайтесь на тип грунта.

ГрунтТруба и фильтр
ЩебеньПерфорированные с ребрами жесткости без фильтра
ПесокПНД или ПВХ с геотекстилем и щебеночной присыпкой
ГлиныДопустимо применение труб без фильтра, но с щебеночной подсыпкой толщиной не менее 20 см
СуглинкиГеотекстильная защиты

Колодцы выполняют из того же материала, что и трубы.

  • Смотровые колодцы с дренирующим дном направляют воду в глубокие пласты земли. Под их основание засыпают щебень и крупный песок. Такие ставят в пересечения сторон магистрали в пристенных системах и при межпластовой защите.
  • Глухие приемные колодцы передают воду в трубопровод, выводящий жидкость в место дальнейшей утилизации. Такие ставят в местах, где невозможно глубокое дренирование.

Устройство дренажной системы частного дома

Избавиться от воды в погребе сложно и трудно, но вполне возможно даже своими руками. Подтопление подвалов происходит из-за паводков или обильных дождей. Влаги много и она стекается в подпольное помещение, которое является самой низкой точкой на придомовом участке.

Точек проникновения воды в погреб немало, их нужно предварительно загерметизировать

Водоотведение от дома можно выполнить двумя способами:

  1. Открытым – поверхностным, с помощью ливневых лотков.
  2. Закрытым – подземным, при помощи дренажных труб с перфорацией.

Нередко при больших объемах воды и глинистых почвах приходится комбинировать оба варианта. Однако если водоносные слои залегают глубоко и не создают проблем, то при обустройстве дренажа в погребе можно обойтись поверхностной ливневой канализации.

Схема дренажа с отведением воды в уличный ливневый коллектор

Любая дренажная система состоит из:

  • водосборников (перфорированных труб или желобов);
  • водоотводящих трубопроводов;
  • колодцев (смотровых и дренажных).

Сначала вода отводится от фундамента в водоприемные колодцы, а затем оттуда выкачивается с помощью насосов или дренируется в грунт.

Как лучше выполнить дренаж погреба: снаружи или изнутри

Систему водоотведения в подвале можно обустроить как изнутри, так и снаружи здания. В первом случае дренажные трубы укладываются на полу погреба, а во втором – на улице вдоль фундамента.

Систему дренажа внутри подвального помещения сделать проще, меньше будет землеройных работ. Однако придется приподнимать пол на толщину труб, что уменьшит размеры комнаты, либо разбивать напольную плиту из бетона. Уличный вариант более дорогостоящ и сложен в исполнении, но он и более производителен.

Следует четко понимать, что внутренний дренаж в погребе способен собрать только уже попавшую внутрь воду. От повышенной влажности и связанной с нею плесени он не защитит. Но если его дополнить хорошей вытяжной вентиляцией, то в подвале обязательно будет сухо.

Схема внутренней дренажной системы в погребе

Еще одно существенное отличие внутреннего и внешнего дренажа – уровень закладки труб и колодцев. Внутри дренажные трубопроводы при любых обстоятельствах придется монтировать на существующем полу либо, если он земляной, заглубляться немного в грунт. Внешний водосборный колодец при этом нужно будет закапывать на глубину еще немного ниже, чтобы вода в него стекала самотеком.

При прокладке труб-дренов вдоль фундамента снаружи дома траншеи рекомендуется вырывать ниже точки промерзания грунта. Копать придется немало. Но в теплых районах их углубить можно всего на полметра, а это совершенно иные объемы выемки почвы и трудозатрат.

Устройство системы

Дренаж подвала – это замкнутая система. Отведение воды от сооружения делают 2 способами:

  • закрытым, когда для водоотведения под землей укладывают перфорированные трубы;
  • открытым, при котором копают траншеи и специальным образом обустраивают их, создавая подобие лотков.

Схема закрытого способа водоотведения

Довольно часто, если приходится бороться со значительными объемами воды, особенно на глинистых грунтах, оба способа используют комбинированно.

Любая система дренирования состоит из таких элементов:

  • водосборников, создаваемых из труб с отверстиями либо желобов;
  • дренажных и смотровых колодцев;
  • трубопроводов.

Устройство накопительного или коллекторного колодца

Вся влага из дренажной системы должна поступать в специально организованное место, которым может быть сливная яма, накопительный колодец или септик. Если совсем упростить процедуру устройства такого места, то можно выкопать глубокую яму, заполнить ее битыми кирпичами, гравийной крошкой или щебнем, другим строительным мусором.

Очень важно, чтобы дно ямы было влагонепроницаемым. Это обеспечивается простым способом – нужно при копке траншеи добраться до песчаного слоя грунта или до супесей

Если преобладает глинистый грунт, то отступая 1-2 м от траншеи, копают еще одну яму, которые соединяются трубами без перфорации.

Дренажный накопительный колодец можно собрать из бетонных колец или приобрести уже готовый в магазине. Отличным и дешевым выбором будут пластиковые накопительные колодцы.

Устройство систем водоотведения

Дренаж частного дома представляет собой замкнутую систему из перфорированных труб, соединённых смотровыми колодцами для контроля проходимости. Трубы закладывают в грунт под наклоном в сторону большой цистерны или канализации. Такое устройство позволяет концентрировать влагу и отводить её подальше от фундамента.

Схема устройства системы отвода воды от фундамента.

Главную цистерну периодически осушают при помощи насоса. Собранную воду используют для хозяйственных нужд или выводят за пределы участка.

Современные дренажные трубы и цистерны делают из полимерных материалов. Их легко перевозить и монтировать, даже если владелец обустраивает участок своими руками. Пластиковые трубы производят разной длины и диаметра. Материалы подбирают в зависимости от типа грунта и количества влаги, которое нужно отводить на протяжении года.
